Конфорка для электроплиты

Неисправности или что делать, если конфорка не греет

Если плита не работает, и человек не разбирается в ее устройстве, не нужно ковыряться самостоятельно внутри. Лучше обратиться к специалистам сервисного центра.

Но все же некоторые владельцы плит пробуют сделать ремонт своими руками. Чаще среди неисправностей встречаются такие:

• плиту невозможно включить, конфорочные диски не греются или нет света в индикаторах;
• какой-то нагревательный диск греется не очень сильно;
• показатель температуры конфорки не отвечает показателям на ручке регулирования.

Если при включении плитки она не греется, а лампочки индикаторов не горят, может отсутствовать электропитание. Потому сначала проверяется наличие напряжения в розетке. Если с этим порядок, проблема в плите. Следующим этапом является проверка самой вилки, нет ли там повреждений. Затем проверяется провод, соединяющий плитку с электросетью. Если индикаторные лампочки горят, а конфорка не нагревается до нужной температуры, проблема в ней. Там, вероятно, сгорела спираль, которую нужно заменить. Но бывает, что сгорел контактный провод. Их нужно проверить. .

Как самостоятельно отремонтировать конфорку в электроплите

Для организации ремонтного мероприятия необходимо обладать хотя бы минимальными познаниями в области электроники, знать принцип работы устройства и как проверить напряжение при помощи мультиметра. Стандартная конфорка для электроплиты – 180 мм, поэтому подбирать необходимый инструментарий следует, ориентируясь на данные параметры. Главное – не пренебрегать правилами безопасности и здравым смыслом, действуя по принципу «не умеешь – не берись», ведь работа связана с электричеством.

Что потребуется для проведения ремонта

Даже не имея представления, как поменять конфорку на электроплите, если следовать простому алгоритму, можно устранить поверхностные неполадки, в частности, в нагревательном элементе, самостоятельно.

В электроплите важно не только определить поломку, но и правильно её устранить. Диагностировав неисправность в конфорке электроплиты, понадобятся такие инструменты:

• отвёртки (крестовидные и плоские, чтобы снять панель);
• ключи (накидные и рожковые);
• плоскогубцы и щипцы;
• кусачки;
• паяльник;
• изолента;
• инструменты для измерения напряжения и сопротивления.

Алгоритм поиска поломок

Первоначально следует определить причину, почему может плохо нагреваться платформа. Для этого можно воспользоваться мультиметром, который поможет:

• измерить напряжение;
• проверить контакты;
• определить температуру.

Эти несложные манипуляции помогут определиться – поломка заключается в конфорке (спирали) или в терморегуляторе и сенсоре.

Поверхностная диагностика

Нередко неисправность определяется путём поверхностной диагностики, когда визуально видно неисправность конфорок – деформация, перегрев, отсутствие работы. Не всегда потребуется гуглить «как заменить конфорку на электроплите», возможно, причина в передавленном шнуре или перегоревшей розетке.

Если плита имеет механические регуляторы, вероятно банальное перегорание лампочки, возникшее намного раньше, чем сама поломка.

Разборка корпуса электроплиты

Если поверхностный осмотр не принёс результата, разбираем конфорку и прозваниваем мультиметром контакты.

Снимать стекловату нужно в специальных рукавицах, желательно в респираторе, так как пыль асбестовых прокладок токсична.

Проверка поступающего напряжения

Важно! Перед тем как снять конфорку с электрической плиты – проверяем её напряжение! Отключаем питание, а лишь потом трогаем руками, ведь меры безопасности никто не отменял. Однако поступающее напряжение проверяется с подключённым питанием, поэтому после снятия подключаем сеть и аккуратно диагностируем

Работа нагревательного элемента с несколькими спиралями

Для диагностики нагревательного элемента электроплиты с несколькими тэнами, потребуется переключатель с тремя контактами, чтобы поменять деталь. Поможет электромеханическое реле, число которого должно быть на один больше, чем нагревательных элементов в спирали в электроплите.

Поломка органов управления

Если в электрической плите поломка во внутренней системе при замене конфорки – своими силами не обойтись. Нужны или знания в области радиомеханики, или вызов мастера.

Замена регулятора мощности

Проблема выглядит так: неисправный элемент не подаёт сигнал о температуре в центр управления. Не получая данных, модуль отключает конфорку или всю установку от питания, исключая поломку. Проверка осуществляется тестером – мультиметром.

Неисправности в электрической схеме

Если причина поломки в неработающих электросхемах – однозначно потребуется специальное оборудование, предназначенное для диагностики подобных проблем. Но прежде чем вызвать мастера, проверьте термические датчики системы контроля нагрева электроплиты. Они могут подавать некорректные показания.

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

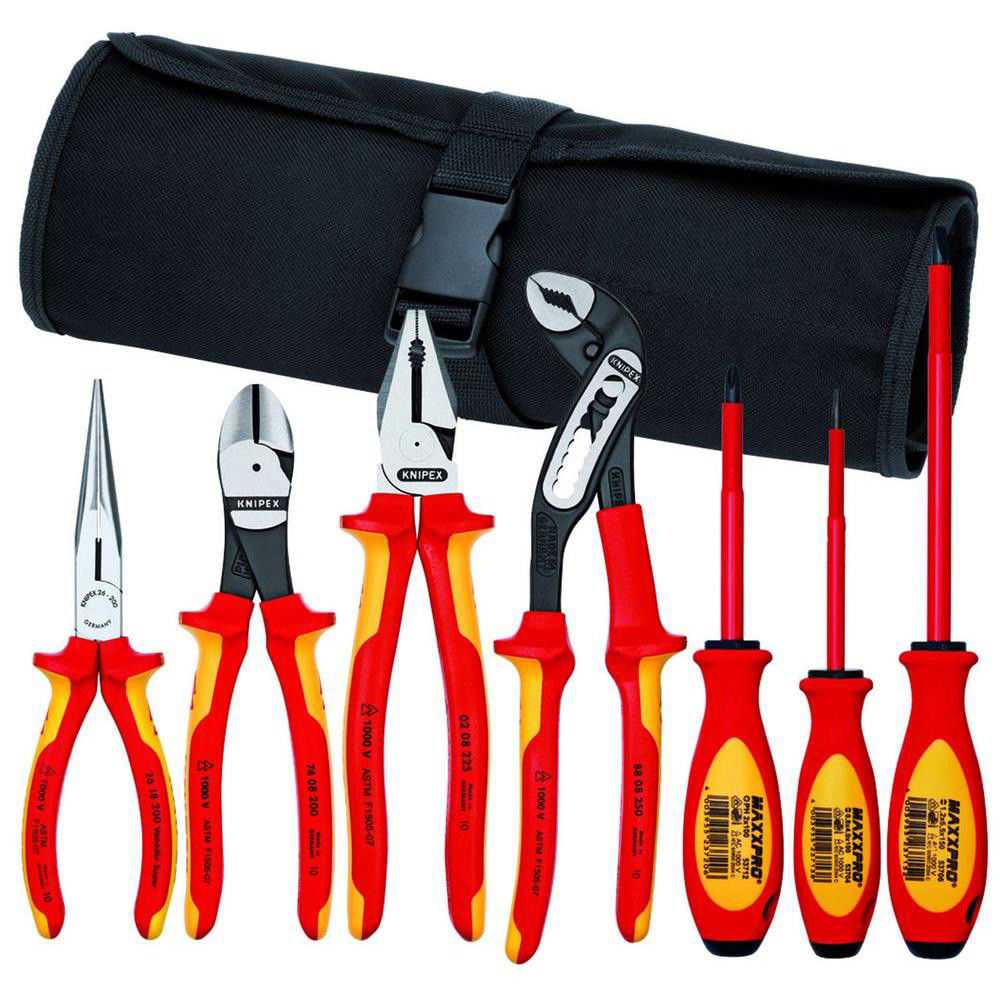

Приступая к ремонту, готовят набор необходимых инструментов:

• мультиметр;
• крестообразные и плоские отвёртки;
• кусачки;
• плоскогубцы;
• монтажный нож;
• термоусадочная трубка;
• мелкозернистая наждачная бумага;
• фонарик;
• паяльник;
• изолента;
• пинцет;
• молоток;
• набор гаечных ключей;
• пробник напряжения.

Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно

Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца)

1. Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
2. Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
3. Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет
Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

1. Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
2. Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
3. Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
4. Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
5. Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
6. Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
7. Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Как проверить работоспособность конфорки?

Частая причина нарушения работы электрических плит — конфорка. Ничего сложного в том, чтобы проверить эту деталь, нет. Но, следует помнить, что эти детали бывают разными, а потому проверяют их по-разному. Чаще всего проверку осуществляют определением сопротивления на конфорке.

Штампованные «конфорочные блины» четырехконтактные. Они имеют, как правило, три не связанных меж собой спирали, которые выведены на контакты. При проверке мультиметром спиралей или их групп о работоспособности покажет сопротивление, которое должно равняться указанному на предоставленной схеме. Если оно отличается от того, которое указано на нескольких контактах, какие-то спирали сгорели. Но все сразу не могут сгореть.

Техника безопасности

Чтобы работа электроплиты не была нарушена, важно правильно ею пользоваться, не забывая об основных принципах техники безопасности, которые состоят в следующем

Проверить посуду, в которой будет вестись приготовление пищи, ее дно должно быть чистым и ровным. Если это не так, то полученная пища может иметь странный запах или вкус.

Перед тем как поставить посуду на электроплиту, необходимо убедиться, что она полностью сухая

Пренебрежение этим правилом может стоить поломки прибора или возникновения короткого замыкания.

Для посуды стоит использовать те крышки, которые изначально шли к ней в комплекте, чтобы минимизировать риск скатывания ее и падения на варочную поверхность, на ней может появиться трещина, а работоспособность будет существенно нарушена.

Оставить варочную поверхность без присмотра во включенном режиме можно лишь на короткое время, потому что нельзя допускать выкипания содержимого или пригорания его ко дну.

После процесса приготовления важно отключать электропечку от сети, чтобы обесточить прибор и сделать его полностью безопасным. То же самое следует делать и при уборке поверхности, включенный электроприбор будет слишком опасным, особенно при влажной уборке.

Чтобы процесс приготовления доставлял лишь приятные эмоции, стоит хорошо изучить инструкцию к плите и следовать правилам техники безопасности безукоризненно. Если пренебречь ими, то можно получить серьезные проблемы

В том случае, если после приготовления забыли отключить печку, она будет находиться под напряжением, и любой контакт с водой или неосторожное обращение может закончиться плохо, в худшем случае плита может даже взорваться

Полезные советы о том, как правильно пользоваться электрической плитой, смотрите в видео ниже.

Виды конфорок

Материалы, из которых делают нагревательные элементы плиты, бывают разные: чугунные, керамические, стеклянные и пр.

Чугунные

Конфорки из чугуна похожи на блин для электроплиты, долго нагревающиеся и остывающие. В продаже такие конфорки есть нескольких видов:

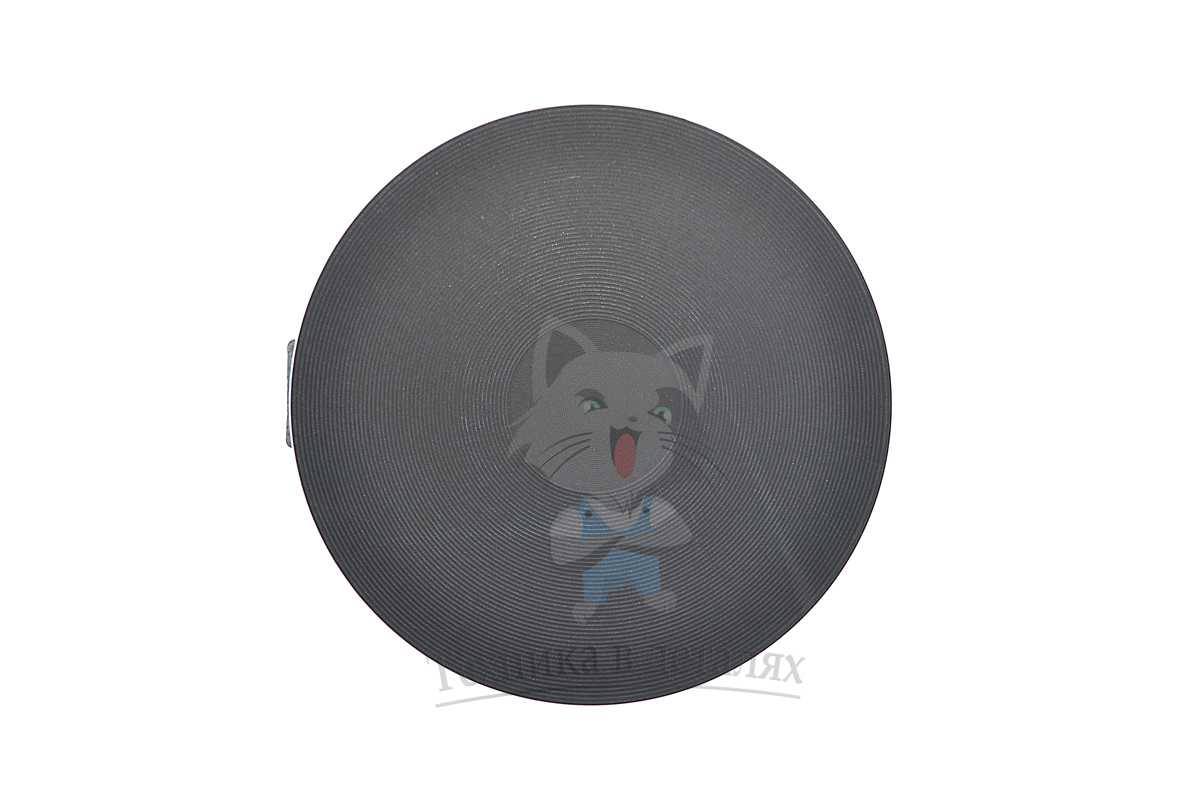

• Стандартные (в виде черных дисков). Для их работы требуется регулировка режима температуры нагрева. Они долго греются (более 10-ти минут).

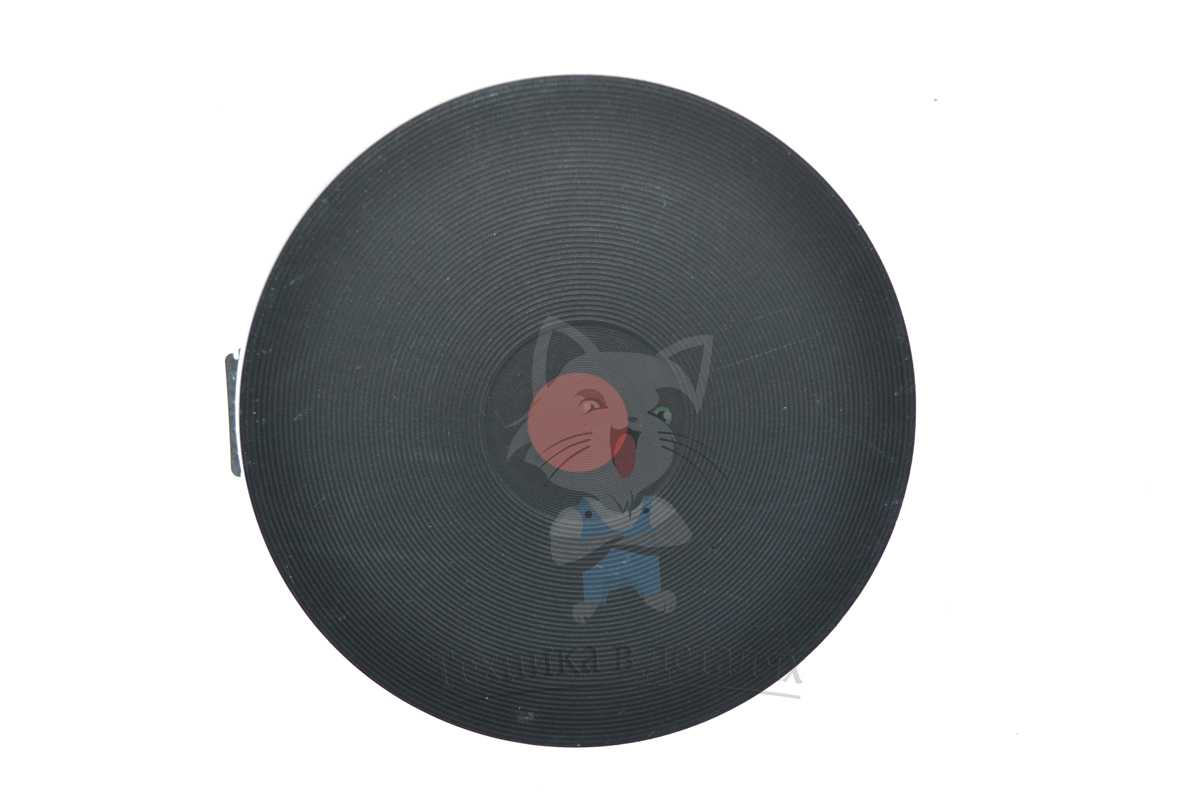

• Экспресс диски для нагрева (у них красная маркировка в центре диска), мощнее стандартных, быстрее греются (примерно 7 минут).
• Автоматические (с белой маркировкой). Они не нуждаются в регулировании температуры при работе. Там автоматически регулируется температура.

Для стеклокерамики

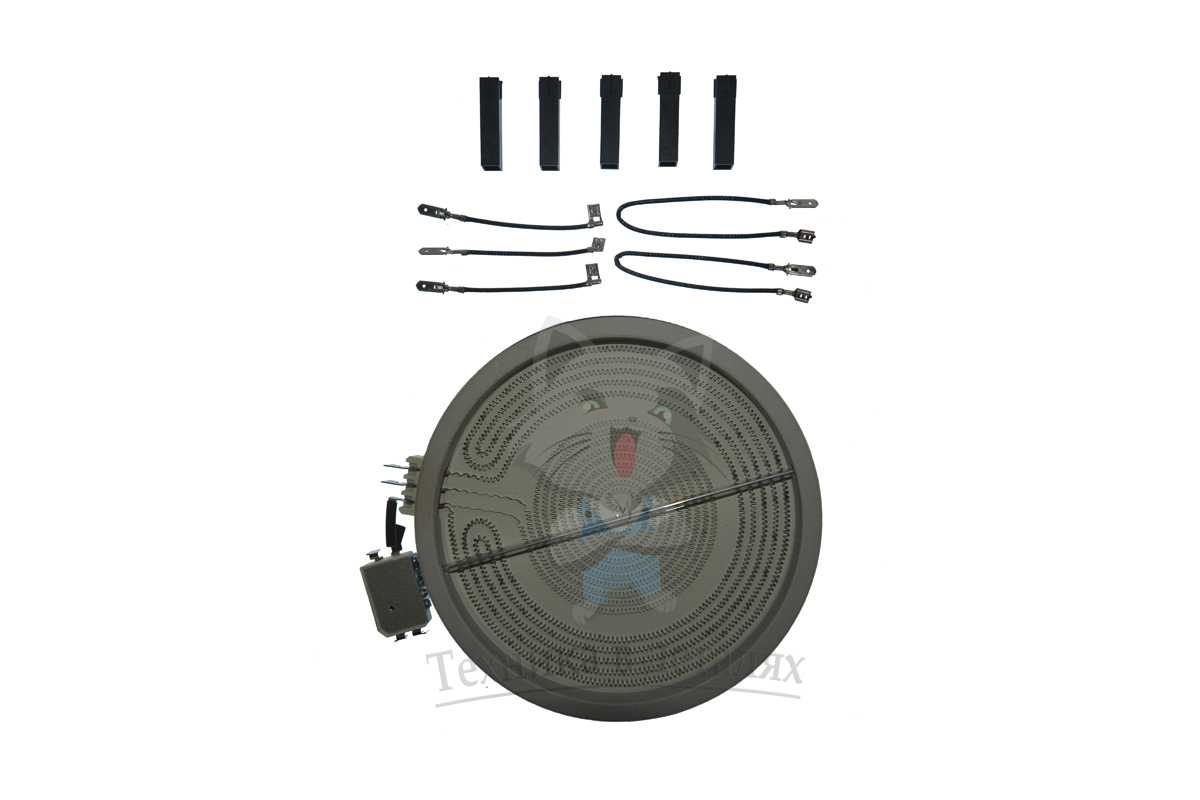

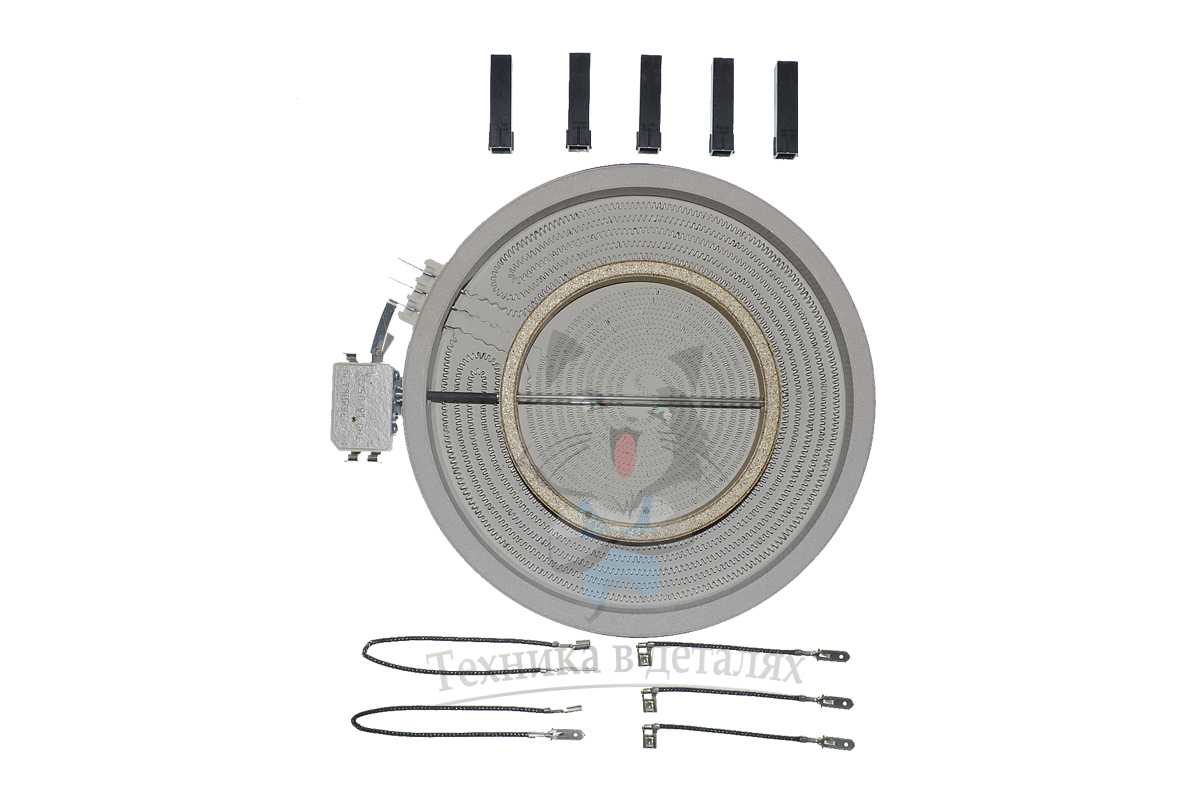

Конфорка для варочной поверхности электроплиток с керамическим покрытием нагреваются очень быстро, но с такой же скоростью и остывают. Для них подходят типы нагревательных элементов:

• Рапидные (время нагрева 11 секунд), отличаются умеренным потреблением энергии, простотой и длительной службой. Спираль для такой конфорки изготавливается нихромовая.
• Галогенные представляют собой кварцевую трубку, заполненную специальным газом. Потребляется при работе 2 кВт в час. Разогревается конфорка за несколько секунд. Но ее нельзя использовать для длительной работы, например для варки холодца в течение нескольких часов. После нескольких часов непрерывной работы конфорки ломаются.
• Ленточные изготовлены в виде спирали. Сплав спирали имеет большое электросопротивление. На нагрев уходит 6 секунд, но потребление электроэнергии большое, как и в предыдущем случае: 2 Квт/час.
• Индукционные отличаются точностью регулировки температуры плиты и нагревания посуды, в то время как остальная поверхность плиты остается холодной. Недостатком этого элемента является высокая цена и необходимость иметь специальную посуду, которая имеет гладкое дно из ферромагнитов и также очень дорогая.

Газовая конфорка

Конфорки для газовых плит состоят из основы с крышкой, горелки и рассекателя. Посредством отражателя пламя поступает на рассекатель из форсунки. Благодаря этому язычки пламени одинаковы. Если немного отодвинуть крышку горелки, газ будет гореть факелом. Крышку обычно изготавливают из чугуна и покрывают эмалью. Если плиту подсоединить не так, как нужно, или у горелки крышка будет очень грязной, плитка потеряет вид или не сможет нормально работать. Рассекатели делаются их алюминия, хорошо переносят влажность и резкую смену температур.

Прочие конфорки

• Конфорки, которые изготовляют из нержавеющей стали, относятся к практичным и надежным при употреблении. Варочная поверхность в данном случае тоже изготавливается из той же стали.
• Покрытие из алюминия имеет тоже светлый матовый оттенок, напоминающий сталь.

Новомодные газовые плитки из стеклокерамических материалов или жароустойчивого стекла и получили название «газ под стеклом».

Кроме приборов для личного пользования есть агрегаты коммерческого сегмента. Их используют в общепите. Такие приборы не обладают оригинальным дизайном, но имеют высокую мощность и большую поверхность нагрева. Электрические плиты не нуждаются в коммуникациях. При их использовании не возникает никаких трудностей..

Варочная поверхность выполняется из эмалированного материалов. Это делает их недорогими.

Конструкция плиты

Электрическая плита — сложный бытовой прибор с простой конструкцией. Все необходимые рабочие элементы техники располагаются в жаропрочном корпусе из нержавеющей стали. Принцип действия: электрический ток проходит через элементы нагрева (ТЭНы) и прогревает их до заданных температур.

Варочная поверхность плиты состоит из нескольких конфорок (от двух до 6, но стандартно — 4). Но строение конфорок разное. Стандартные плиты — с эмалированной варочной поверхностью и внутренним ТЭНом. Более современные выглядят, как сплошная плоскость из керамики со встроенными нагревателями разной мощности.

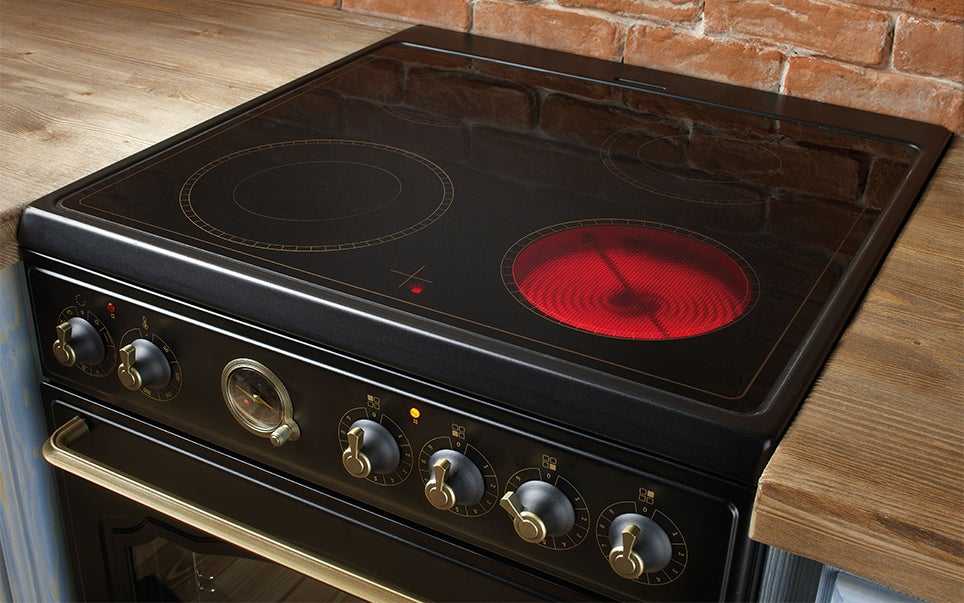

Стеклокерамическая плита — разновидность электроплит. У неё гладкая зеркальная поверхность, на которую помещены электрические конфорки — обычные или двухконтурные. На последних уровень нагрева контролируется. Например, для объёмной посуды предназначена более широкая поверхность, для маленькой – меньше. Для посуды нестандартной формы можно выставить режим равномерного нагрева определённой конфигурации.

Все стеклокерамические плиты изготавливаются из прочного церана. Этот материал выдержит даже падение тяжёлых предметов. При этом в плиты вмонтированы галогеновые конфорки с тепловыделяющими лампами, которые нагреваются от ленты особого сплава в виде змейки.

Принцип работы: при работе нагревательного элемента начинается распределение тепла в нужном направлении. Особенность таких плит — остывают они моментально. После нескольких минут после выключения к поверхности можно дотрагиваться руками.

Керамические конфорки

Простая конструкция конфорок, легко и быстро нагреваются от ТЭНа, расположенного под цераном. Замену конфорок произвести в домашних условия не составит никакого труда.

Керамические конфорки

Неисправности при работе с электроплитой

Электроплита — это самая важная вещь на кухне, которой мы пользуемся регулярно. Поэтому из-за ежедневной работы могут случиться какие-то поломки, но это и не мудрено! Давайте рассмотрим основные неполадки при работе:

1. Не нагревается конфорка. В таком случае лучше сменить старую конфорку на новую, но это касается только трубчатых конфорок. Если это другие типы, то есть более современные, то в этом случае необходимо обратиться к профессионалам.
2. Не поддерживается настраиваемая температура. Причина неисправности — вышедшие из строя контакты между переключателями. Ремонту эта деталь не подлежит. Единственный выход — заменить на новую.
3. Посторонние запахи. Запах гари свидетельствует о том, что на конфорках остались частицы пригоревшей пищи. Для начала нужно отключить конфорку и дождаться пока она остынет. Затем нужно отмыть пищевые и горелые пятна с поверхности плиты. Проведя эту процедуру, от запаха не останется ни следа! Если вы почувствовали запах пластика, то рекомендуется не эксплуатировать электроплиту. Лучше вызвать мастера по ремонту.
4. Не греется нагревательный элемент. Распространенная причина — конфорка вышла из строя, следовательно, её нужно срочно заменить. Но бывает и другая причина — отсоединение проводов. Требуется очистить клеммы, заменить провода, которые подвержены поломке, восстановить соединение при оборванном проводе.

Ремонтные работы

Замена конфорок на электроплите

Сначала рекомендуется отвинтить болты, которые удерживают круговую основу конфорки, а также поврежденный нагревательный элемент заменить на новый работающий.

Помимо соблюдения техники безопасности, нужно придерживаться исходной схемы электроплиты! Так это будет влиять на функциональность и работоспособность электроплиты. Неправильная замена конфорки может привести к поломке, что повлечёт за собой огромные траты на ремонт или покупку новой электроплиты.

Замена конфорки электроплиты

Сегодня вы познакомились с основными типами конфорок для электроплиты, с неполадками и способами их решения, а также с заменой. Всегда ориентируйтесь по своим силам, если вы не уверены в себе, то лучше доверьте эту работу профессионалам своего дела.

Алгоритм поиска неисправностей

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

• Проверить вольтметром наличие питающего напряжения (возможно, сработал защитный автомат на линии подключения плиты, повреждена проводка, или неисправна розетка;

• Убедиться в исправности штепсельной вилки и сетевого питающего шнура – свечение контрольной лампочки или электронной индикации на панели управления автоматически исключает данную неисправность;

• Проверить работоспособность электронного блока управления или механических переключателей режимов работы конфорок. Для этого электроплиту необходимо разобрать и проверить поступление напряжения на контактные клеммы нагревателей каждой конфорки;
• Прозвонить нагреватели каждой конфорки с целью выявить перегорание спирали накаливания или пробой на корпус.
• Проверить термодатчики, термореле, регуляторы мощности.

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Необходимые условия для самостоятельного ремонта

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Поверхностная диагностика электроплиты

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Производители конфорок

Наиболее серьезным критерием при выборе кухонной плиты и комплектующих деталей к ней является производитель. Важны ведь не только удобство плиты и ее функциональность. Дизайнерское оформление в интерьере помещений тоже имеют значение. А такой фактор требует выбора производителя.

Среди самых популярных моделей турецкая фирма Веко, выпускающая не только сами плиты, отличного дизайна, а и комплектующие для них.

Газовые печи немецкой компании Bosch имеют вместительные духовки, потому являются подходящими для большой семьи. Размеры плиты и горелок стандартные.

Electrolux — шведский производитель. Его продукция отличается качеством, большим сроком службы и отличным дизайнерским оформлением.

Белорусский Gefest изготовляет недорогие модели кухонных плит, радующих покупателей надежностью.

Среди производителей плит и запчастей к ним еще много: словацкая компания Gorenje, украинская фирма GRETA, итальянская ТМ Zanussi и другие.

ТЭН плохо греет

Если не удаётся «прозвонить» некоторые спирали ТЭНа – его можно лишь поменять, так как он закрыт. Открытая спираль на печках-самоделках позволяет соединить место прогара (обрыв) – какое-то время можно пользоваться такой печкой дальше, с полноценным же ТЭНом этого проделать невозможно.

В ряде случаев на то, что нагревательная спираль скоро выйдет из строя, указывает «критическая точка» на ней – она раскаляется заметно больше и даёт яркий красно-оранжевый свет. Толку от точечного избыточного накала спирали немного – чаще всего он происходит при работе ТЭНа на полной мощности. Продлить срок службы ТЭНа можно, не включая его на полную мощность – исключить из работы ту из спиралей, на которой и происходит точечный перегрев либо включать её, но отдельно и ненадолго.

ЭКЧ. Описание и маркировка

Если взять меньшего сечения, то не факт, что они выдержат.

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное В подключение, так и на двухфазное В. Но её надёжность не в пример хуже.

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый. Первые две конфорки плиты являются именно ТЭНами, т.

Чаще всего используют подключение при помощи розетки и вилки. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. Также снимается фиксирующая планка, придерживающая кабель.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Особенно, если розетка уже смонтирована. Все остальное — аналогично.

Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке. Обычно розетки для электроплиты имеют специальную форму.

При установке его ручки в первое положение замкнутся контакты Р и Р На каждую конфорку плиты идет свой переключатель.

Так выглядит вилка для подключения электроплиты Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. С края гибкого кабеля примерно на см снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1, см.
