Как грамотно подобрать стабилизатор напряжения газового котла в 2024 году?

Ключевым критерием при выборе данного изделия является его тип, так как именно от этого зависит принцип работы аппарата, ряд других немаловажных характеристик, уровень надежности, возможность размещения в котельной, количество издаваемого шума и ценовой диапазон. Наиболее простыми на сегодняшний день являются релейные агрегаты, соответственно, стоить они будут тоже не слишком дорого.

Ключевым элементом в них является вполне привычный трансформатор. На его первичную обмотку будет подаваться входное напряжение. Вторичная обмотка включает в себя от пяти до нескольких десятков контуров – именно от этого параметра будет зависеть точность показателя стабилизации напряжения. В зависимости от входного напряжения аппарат будет автоматически переключать питание между первичной и вторичной обмоткой, стараясь выдавать на выходе напряжение, максимально приближенное к 220 В.

Функцию переключателя здесь выполняют реле, которые помещены в полностью герметичный корпус, он не допустит возникновения открытых искр. Стабилизаторы такого типа хорошо выдерживают перегрузки, быстро срабатывают на перепады напряжений, отлично сопротивляются износу, практически не ломаются в течение всего срока службы.

Электронные стабилизаторы отличаются компактными габаритными размерами и высокой точностью показателей выходного напряжения. Переключение происходит практически мгновенно, стабилизаторы работают абсолютно бесшумно. Устройства обладают высоким уровнем надежности и продолжительным периодом эксплуатации, однако следует отметить, что такие высокотехнологичные агрегаты обойдутся значительно дороже по сравнению с продукцией, работающей на другой основе.

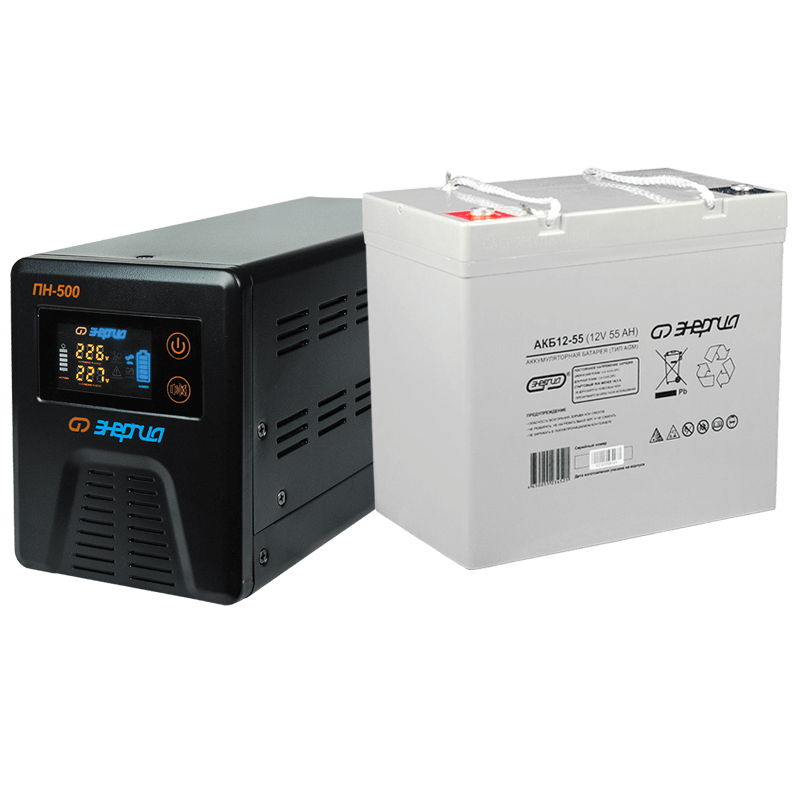

Оптимальными для газовых считаются инверторные стабилизаторы напряжения, по-другому их еще называют «устройства двойного преобразования». Они на выходе выдают строго заданный параметр напряжения, синусоида тока идеально чистая, лишенная помех. Преобразование происходит следующим образом: входной переменный ток сначала становится постоянным, затем проходит сквозь инвертор, на выходе получается переменный ток с напряжением 220 В и частотой 50 Гц. Такие аппараты обладают продолжительным сроком службы, отличным качеством сборки и хорошей эффективностью.

Принцип работы стабилизатора и его конструкция

Устройство включает в себя несколько основных компонентов, которые обеспечивают бесперебойную работу:

Контроллер. Он непрерывно мониторит параметры напряжения, управляет силовыми ключами и поддерживает стабильное напряжение на выходе.
Автотрансформатор. Он занимается регулировкой параметров переменного тока, при этом не влияя на частоты.
Силовые ключи. Они отвечают за переключение обмоток трансформатора.

Новейшие модели полностью автономны и требуют минимальной настройки перед началом эксплуатации. Все это делает устройства идеальными для использования в тех местах, где часто наблюдаются перебои с электроэнергией.

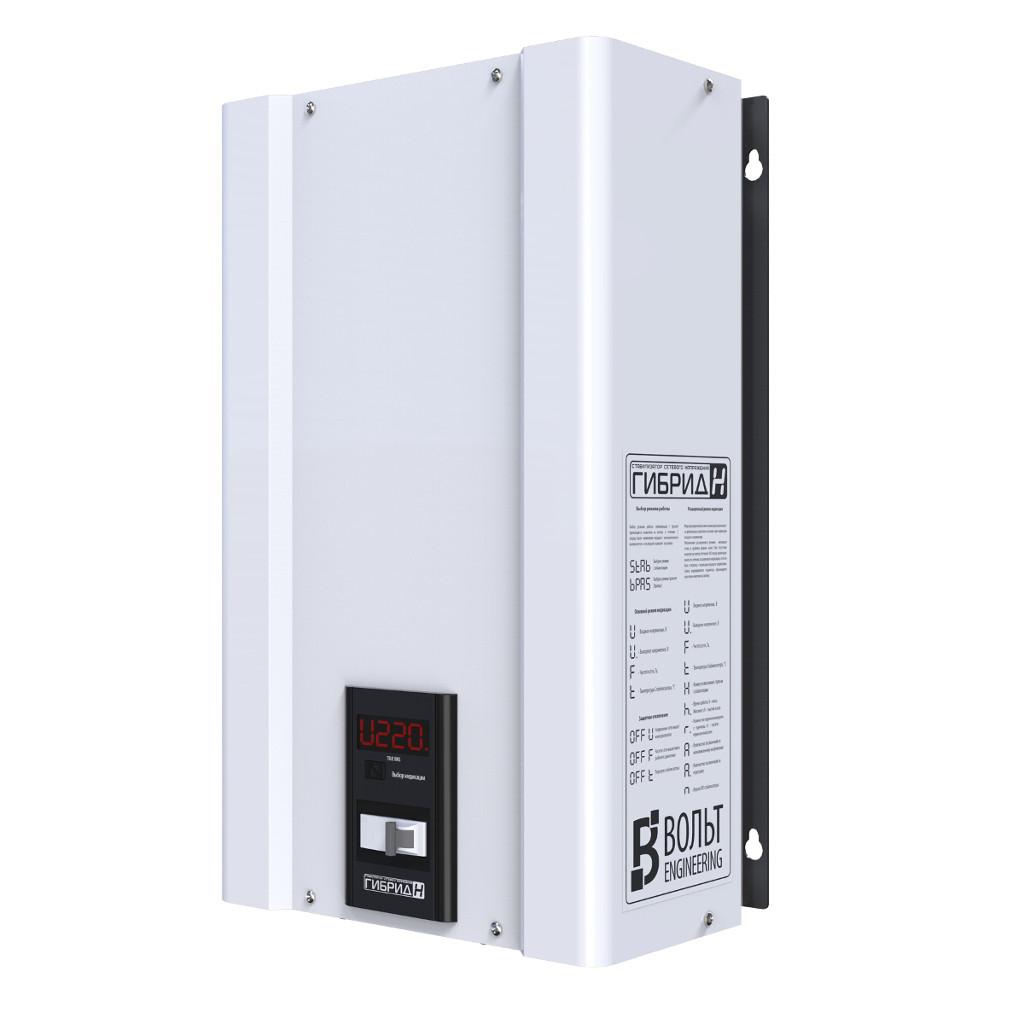

1 место — Вольт Engineering ГИБРИД Э 7-1/25A v2.0: Характеристики и цена

Вольт Engineering ГИБРИД Э 7-1/25A v2.0

Тип стабилизатора	Гибридный
Активная мощность	5.50 кВт
Тип входного напряжения	однофазное (220 В)
Точность стабилизации	7,5 %
Входное рабочее напряжение	135-275 В
Выходное напряжение	203-237 В
Размер и вес	275х460х178 мм, 20 кг
Цена	11 989 ₽

Вольт Engineering ГИБРИД Э 7-1/25A v2.0
Качество работы 4.6

Уровень шума 4.2

Простота установки 4.4

Компактность 4.4

Качество сборки 4.8

The following two tabs change content below.

Максим Фомочкин

Сайт https://reytingelektroniki.ru — технологический портал, посвящённым смартфонам, бытовой технике, мобильным гаджетам. Сайт начал свое существование в 2015 году, на нём ежедневно публикуются свежие обзоры. Мы постоянно делаем упор на аналитические обзоры, сравнение с аналогами на рынке и помощь посетителям в выборе гаджетов для покупки. Материалы ресурса уникальны, пишутся специалистами в выбранной области и подлежат обязательной проверке и редактуре.

Latest posts by Максим Фомочкин

Рейтинг фитнес браслетов 2024 цена качество: отзывы, пять лучших моделей — 11.03.2024
Рейтинг газовых котлов по надежности и качеству 2024 год: отзывы, пять лучших моделей — 26.02.2024
Рейтинг моющих вертикальных беспроводных пылесосов: отзывы, пять лучших моделей — 20.02.2024

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение

Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

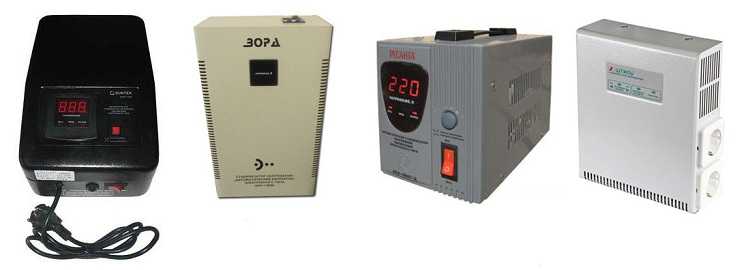

Современные стабилизаторы выпускают четырех типов*:

электромеханические (с подвижным контактом);
релейные (реле в качестве силовых ключей);
электронные (когда вместо реле — тиристоры)
и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .

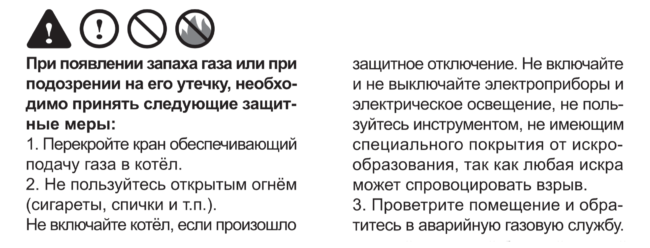

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

однофазный;
с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Расчёт мощности стабилизатора

Для выбора оптимального стабилизатора напряжения ключевым моментом является расчёт его необходимой мощности. При заниженной мощности стабилизатор будет работать на пределе и быстро выйдет из строя. При завышенной — увеличатся габариты, вес и стоимость устройства.

Поэтому очень важно грамотно рассчитать требуемую мощность стабилизатора для конкретной модели газового котла. Алгоритм расчёта:

Алгоритм расчёта:

Определить паспортную электрическую мощность самого газового котла (см. техническую документацию).
Учесть коэффициент мощности электроприводов котла (обычно cos φ = 0,6).
Учесть пусковые токи насосов и вентиляторов с коэффициентом 1,5-1,7 от номинального значения.
Заложить коэффициент запаса 1,2-1,3.
При необходимости скорректировать значение с учётом другого оборудования, подключаемого к стабилизатору.
Выбрать модель стабилизатора с запасом по мощности на 20-30% от расчётного значения.

Данная методика позволяет достаточно точно определить оптимальную мощность стабилизатора для конкретного газового котла, чтобы обеспечить надёжную работу системы электроснабжения.

Давайте рассмотрим пример расчёта мощности стабилизатора для газового котла мощностью 130 Вт.

Задана электрическая мощность котла — 130 Вт.
Учитываем cos φ насоса котла. Примем cos φ = 0,6. Тогда полная мощность: 130 Вт / 0,6 = 217 ВА.
Учитываем коэффициент пусковых токов. Примем его равным 1,5. Тогда 217 ВА * 1,5 = 325,5 ВА.
Вводим коэффициент запаса. Примем его равным 1,2. Окончательно получаем: 325,5 ВА * 1,2 = 390 ВА.
С учётом рекомендации выбирать стабилизатор мощностью на 20-30% больше расчётного значения, выбираем стабилизатор мощностью 390 * 1,2 = 468 ВА, или ближайшую большую стандартную мощность 500 ВА.

Таким образом, для газового котла мощностью 130 Вт оптимальная мощность стабилизатора напряжения составляет 500 ВА. Такой расчёт позволяет выбрать стабилизатор с запасом для надёжной работы.

Рейтинг лучших стабилизаторов напряжения для газовых котлов на 2024 год

Теперь мы затронем лучшие модели на онлайн рынке. Разобьём рейтинг на две большие категории: лучшие релейные модели и самые популярные среди покупателей.

Лучшие релейные стабилизаторы

Напольное размещение с КПД использования в 97%. Рабочее входное напряжение от 175 до 285 Вт. Имеется пара выходных розеток.

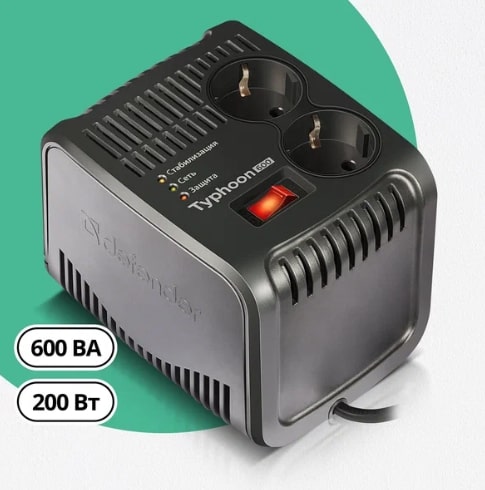

~~Стабилизатор напряжения однофазный Defender AVR Typhoon 600 черный. 200 Вт 115 мм 140 мм 110 мм 1.17 кг.~~
Достоинства:

Цена;
Большой рабочий диапазон;
Размеры.

Недостатки:

Малое число розеток.

Стабилизатор напряжения RUCELF СТАР-1000

Однофазная модель с рабочим КПД 98%. Минимальное и максимальное напряжение составляет 140 и 270 Вт. Погрешность при стабилизации составляет 6%. Весит 2,8 кг.

~~Стабилизатор напряжения RUCELF СТАР-1000~~
Достоинства:

Рабочее напряжение;
Низкая погрешность;
Используемые материалы;
Универсальность;
Высокий КПД.

Недостатки:

Цена;
Большой вес.

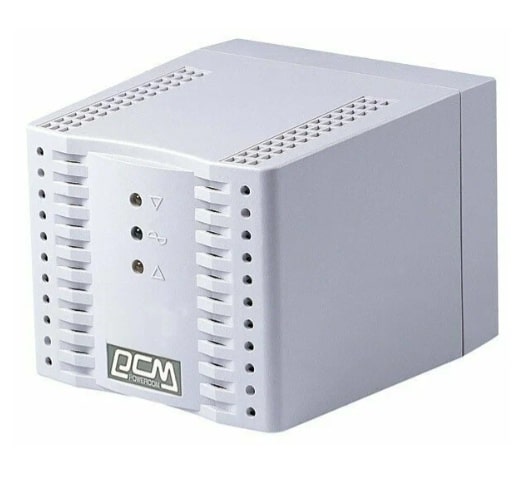

Стабилизатор POWERCOM Tap-Change TCA-1200

Однофазная модель с КПД в 95%. Рабочие пределы составляют 176 и 264 Вт. Имеется 4 выходных розетки. Погрешность при работе около 5%.

~~Стабилизатор POWERCOM Tap-Change TCA-1200~~
Достоинства:

Низкая погрешность;
Число выходных розеток;
Малый вес;
Цена.

Недостатки:

КПД.

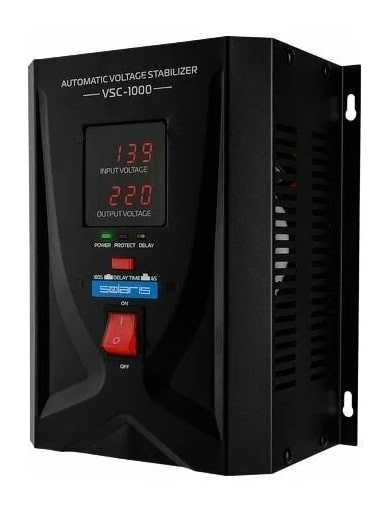

Модель с настенным размещением и КПД 98%. Рабочее напряжение от 130 до 260 Вт. Имеется 2 выходных розетки. Рабочая погрешность — 8%. Значения отображаются посредством цифровых индикаторов.

~~Стабилизатор Solaris VSC-1000 (1000 В*А; 130-260 В; 2 розетки; настенный монтаж) (SOLARIS) (VSC-1000)~~
Достоинства:

Удобство отслеживания показателей;
Малое время отклика;
Размеры;
Высокий КПД.

Недостатки:

Большая погрешность;
Цена.

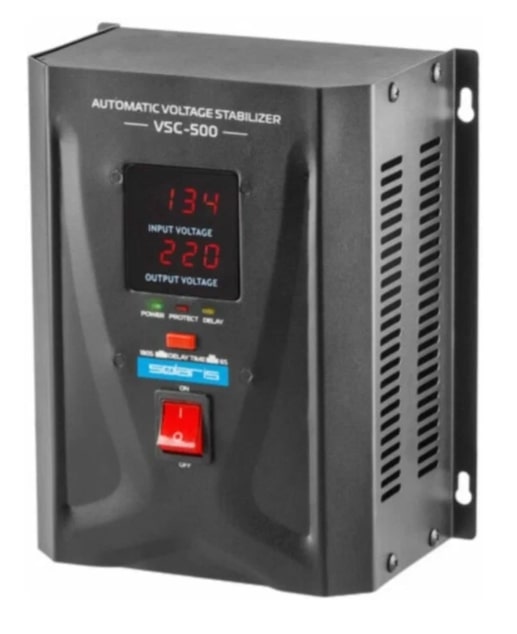

Стабилизатор SOLARIS VSC-500

Однофазный агрегат с КПД 98% и входными числовыми значениями от 130 до 260 Вт. Отображение данных с помощью индикаторов. Погрешность также составляет 7-8%.

~~Стабилизатор SOLARIS VSC-500~~
Достоинства:

Габариты;
Большой КПД;
Короткий миг отклика.

Недостатки:

Большие погрешности.

Самые популярные модели

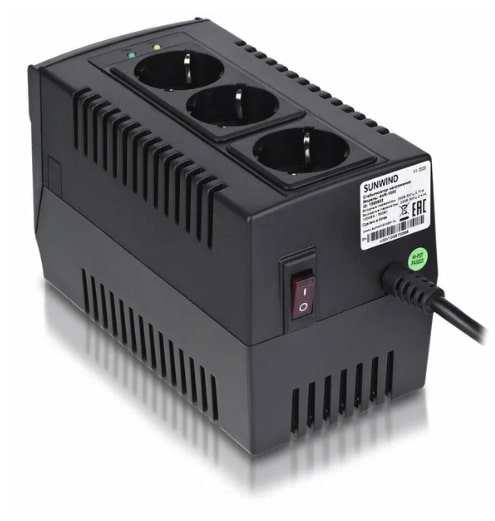

Стабилизатор Sunwind AVR-1000 черный

Чёрная модель напольного релейного типа. Весит 1,6 кг., имеет 3 выходных розетки и гарантийный рабочий срок в 2 года. Рабочий диапазон от 184 до 284 Вт.

~~Стабилизатор Sunwind AVR-1000 черный~~
Достоинства:

Большой рабочий диапазон;
Гарантийный срок;
Число выходных розеток;
Используемые материалы.

Недостатки:

Цена.

Стабилизатор напряжения HIPER HVR3000W

Настенный агрегат с КПД в 98%. Рабочая погрешность достигает 8%, имеется комбинированное охлаждение систем. Встроена функция защиты от перегрева.

~~Стабилизатор напряжения HIPER HVR3000W~~
Достоинства:

Высокий КПД;
Габариты;
Рабочие мощности;
Внешний вид.

Недостатки:

Ценовой сегмент;
Возможная погрешность.

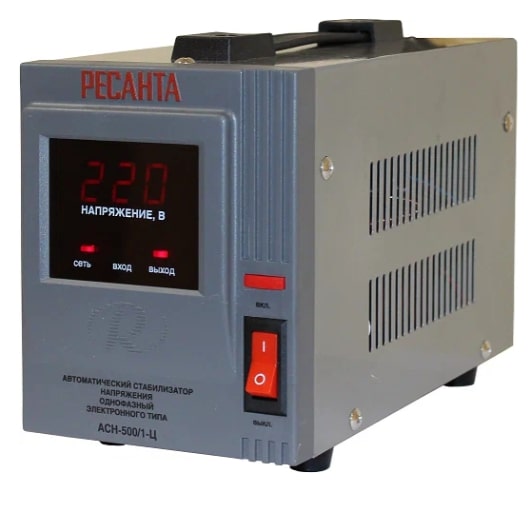

Стабилизатор РЕСАНТА АСН-500/1-Ц

Однофазный напольный агрегат с рабочей погрешностью 7-8%. Имеется гарантийный срок замены и обслуживания в 1 год. Встроены функции защиты от: короткого замыкания, перегрева, помех.

~~Стабилизатор РЕСАНТА АСН-500/1-Ц~~
Достоинства:

Технологичность;
Гарантийный срок;
Высокий КПД.

Недостатки:

Погрешность.

Однофазный стабилизатор Lenz Technic R500W (0.5 кВт) белый (1 розетка)

Универсальный агрегат с итоговым КПД 95%. Включены функции защиты от помех и перегревов. Синусоида без колебаний и всего 2% погрешности. Имеется штепсельная вилка и одна выходная розетка.

~~Однофазный стабилизатор Lenz Technic R500W (0.5 кВт) белый (1 розетка)~~
Достоинства:

Низкая погрешность;
Идеальная синусоида;
Габариты;
Тихая работа.

Недостатки:

Только одна розетка;
Цена.

Стабилизатор ExeGate Master AV-1000 EX291737RUS

Настенная однофазная модель с КПД 98%. Погрешность до 10% со встроенными функциями защиты от перегрева и помех. Бесшумная работа и компактность агрегата.

~~Стабилизатор ExeGate Master AV-1000 EX291737RUS~~
Достоинства:

Высокий КПД;
Большой предел рабочих мощностей;
Тихая работа;
Габариты.

Недостатки:

Цена;
Очень высокая погрешность в 10%.

ТОП-3 лучших стабилизаторов напряжения для газовых котлов на 500 Вт

Мы подобрали три лучших модели для работы с нагрузкой до 0,5 кВт.

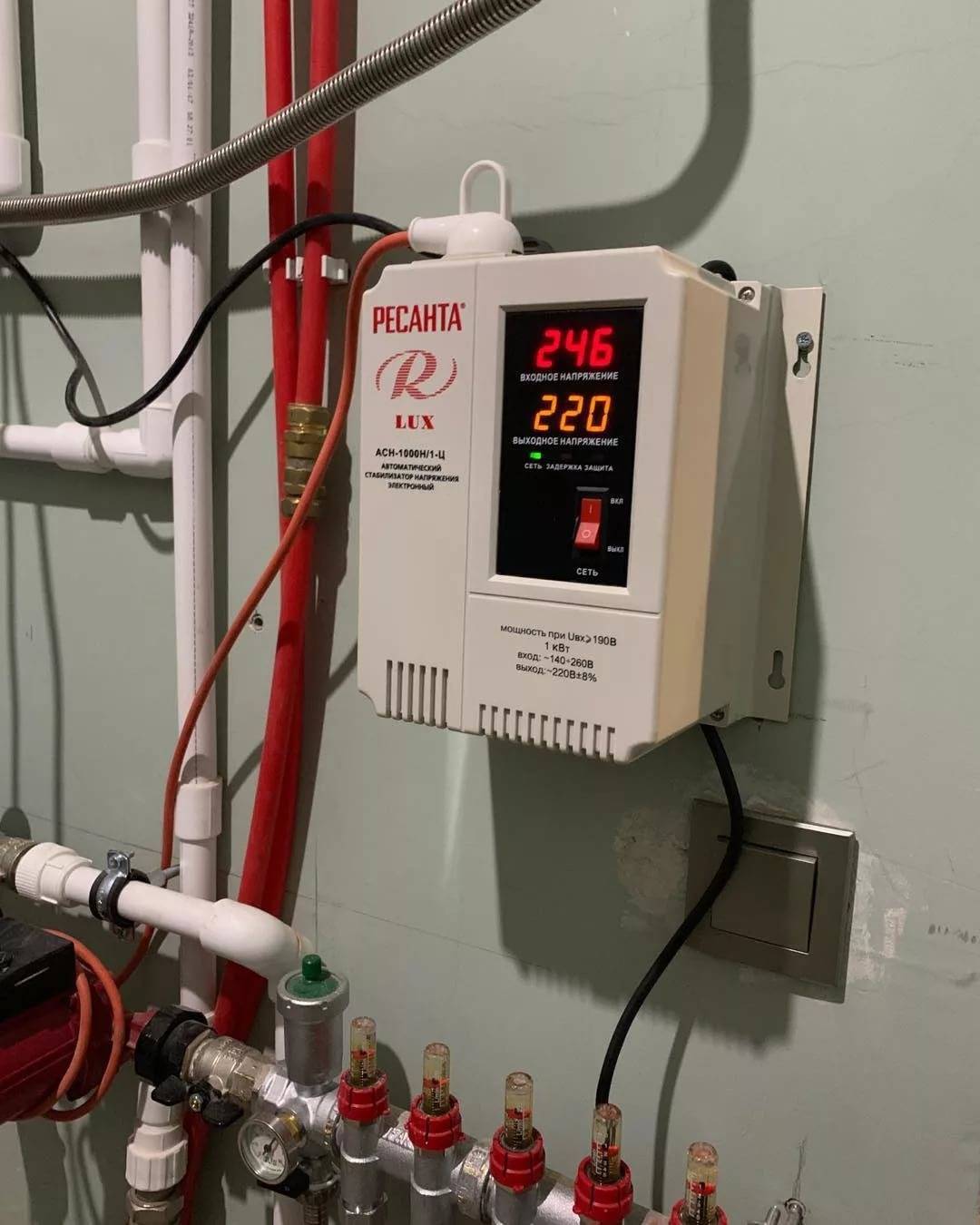

РЕСАНТА LUX АСН-500Н/1-Ц (0.5 кВт)

Прибор LUX АСН-500Н/1-Ц (0.5 кВт) — самый компактный релейный стабилизатор из линейки «РЕСАНТА». Он предназначен для нагрузки до 0,5 кВт (до 0,2 кВт при падении напряжения до 140 В).

Розетка для подключения расположена на фронтальной стороне устройства. На лицевой стороне имеется вольтметр с единственным окном индикации. Кнопка переключает режим отображения напряжения — входного или выходного.

Прибор отличается быстрым откликом на перепады энергии — 7 мс. Это мало для устройств релейного типа. Точность стабилизации составляет 8 %, поэтому прибор не подойдёт для самой чувствительной электроники.

Охлаждение устройства — естественное, через отверстия в корпусе. Благодаря этому, он не создаёт шума, но нагревается при постоянной работе.

Технические характеристики:

тип устройства — релейный;
тип питания — однофазный;
входное напряжение — 140-260 В;
точность регулировки — 220 В ± 8 %;
время отклика — 7 мс;
охлаждение стабилизатора — естественное;
тип крепления — настенный;
масса — 2,6 кг;
гарантия — 12 мес.

Плюсы
простой в монтаже и эксплуатации;
компактный.

Минусы
имеет один режим отображения напряжения — входного или выходного;
нагревается при постоянной работе.

ЭРА СНК-500-М (0.5 кВт)

Релейный стабилизатор «ЭРА СНК-500-М (0.5 кВт)» имеет диапазон напряжения 160-260 В, поэтому не подойдёт для работы в перегруженных распределительных сетях.

Он имеет четыре выходных розетки для подключения электроприборов, что является излишним при поддерживаемой нагрузке 0,5 кВт. Это самый маленький и недорогой прибор в нашем рейтинге.

Его удобно разместить в любом месте рядом с розеткой.

Прибор работает бесшумно благодаря естественной вентиляции. Индикация напряжения показывается механическим способом.

Это не совсем удобно по сравнению с цифровыми дисплеями, но свет от вольтметра не будет мешать в темноте. Прибор можно разместить в жилом помещении.

Технические характеристики:

тип устройства — релейный;
тип питания — однофазный;
входное напряжение — 160-260 В;
точность регулировки — 220 В ± 10 %;
быстродействие — до 20 мс;
охлаждение стабилизатора — естественное;
тип крепления — напольный;
масса — 2 кг;
гарантия — 12 мес.

Плюсы
четыре выходных розетки;
недорогой;
компактный.

Минусы
стрелочные индикаторы отображения напряжения;
небольшой диапазон регулирования.

SVEN VR-L1500 (0.5 кВт)

Производитель рекомендует модель SVEN VR-L1500 (0.5 кВт) для защиты газовых котлов. Прибор имеет небольшой диапазон регулирования и невысокую точность стабилизации, поэтому он не подойдёт для сельских электрических сетей с пониженным напряжением.

Короткий шнур ограничивает возможности его размещения этого прибора.

Стабилизатор отличается быстродействием 10 мс, что является очень хорошим показателем для релейных устройств. Он способен выдерживать перегрузки до 125 % длительное время и до 150% — в короткий период.

Комплексная защита от короткого замыкания, высоковольтных импульсов и перегрева сохранит подключённые электроприборы от сгорания.

Недостатки этого устройства: сильный шум и перегрев, при котором прибор испускает запах горелого пластика.

Технические характеристики:

тип питания — однофазный;
входное напряжение предельное — 184-285 В;
точность регулировки — -14/+10 %;
быстродействие — до 10 мс;
охлаждение стабилизатора — естественное;
тип размещения — напольный;
масса — 2,09 кг;
гарантия — 12 мес.

Плюсы
недорогой;
время ответа менее 10 мс;
способность выдерживать перегрузки 125-150%;
две выходных розетки и один ІЕС320 разъём.

Минусы
перегревается и даёт запах пластика;
шумит.

Какой мощности нужен стабилизатор

Для начала необходимо обозначить, что мощность газового котла, например, 24 кВт не означает, что нужно для него искать стабилизатор напряжения на 24 киловатта. 24 кВт — это максимальная полезная тепловая мощность, которую способен выдать котел, а при выборе стабилизатора следует ориентироваться на потребляемую мощность, которая заявлена в «Вт» (ваттах) и часто составляет 150 Вт.

Во всех документах к газовому оборудованию указывается только его рабочий ток, но в момент запуска он превышает номинальный в 3-5 раз. Поэтому, если на котел подбирался аппарат исходя из его номинальной мощности, то в моменты включения газового оборудования стабилизатор будет испытывать сильные перегрузки, что приведет к сильному сокращению срока его службы.

Чтобы и котел был под защитой и стабилизатор не приходилось часто менять, необходимо брать аппарат с запасом по мощности.

Еще один момент который нужно понимать — мощность стабилизаторов указывается в «ВА» (вольт-амперах), а мощность котлов в «Вт» (ваттах). Большинство наших соотечественников ошибочно считают эти два параметра одинаковыми. На самом деле вольт-амперы — это полная мощность, а ватты — только часть ее и называется «полезная мощность». Поэтому, когда для стабилизатора напряжения заявлена мощность в 500 ВА (вольт-ампер), то полезной мощности (ватт) в нем будет только 350 Вт.

Вот таблица по самым популярным мощностям стабилизаторов для котлов в вольт-амперах и их реальная мощность в ваттах:

Мощность, 500 ВА	Мощность, 1000 ВА	Мощность, 1500 ВА
350 Вт	700 Вт	1050 Вт

Вот теперь цифры более реальные и не возникает вопроса «Почему для моего котла на 150Вт нужен котел на 500Вт?». Теперь ясно, что реальных в нем только 350 Вт.

Второе правило:

Понимаем, что значение мощности 500 ВА стабилизатора и 500 Вт котла не одно и тоже. Ориентируемся на реальные показатели.

Рейтинг стабилизаторов напряжения для котла

Нельзя однозначно сказать, какие стабилизаторы напряжения хорошие, а какие нет. Каждая выпускаемая единица товара имеет свои достоинства, недостатки для той или иной области применения. Эксперты рассматривали современные и востребованные модели. А рейтинг составлялся на основе критериев, по которым можно определить, какой стабилизатор напряжения лучше. Среди них следующие:

Фазность – одна или три фазы;
Входное и выходной напряжение;
Мощность;
Быстродействие – скорость реакции, время срабатывания;
Защитные функции, наличие рестарта;
Исполнение конструкции;
КПД;
Дополнительные особенности – индикация, диапазон температур.

Лучшие обогреватели для дачи

Какой тип стабилизатора напряжения выбрать?

Защитные устройства по типу регулировки бывают плавные и дискретные (ступенчатые). Точность стабилизации приборов второго типа зависит от количества ступеней и их величины.

По принципу действия стабилизаторы делят на группы:

Электромеханические. Регулирование напряжения происходит за счёт перемещения щётки автотрансформатора, которую двигает сервопривод. Устройства механического типа обеспечивают плавную и точную стабилизацию. Они устойчивы к перепадам напряжения и быстро реагируют на изменение параметров электросети. Однако из-за износа подвижных деталей они требуют регулярного сервисного обслуживания.

Электронные. Устройства работают на полупроводниковых элементах — симисторах, которые служат как силовые ключи. Электронные стабилизаторы отличаются быстродействием, бесшумной работой, способностью выдерживать перегрузки до 12 ч и долгим сроком службы. Регулировка происходит по дискретному принципу, с точностью ±2,5 %, у самых дорогих моделей — до 1%. Ещё одно достоинство симисторных моделей — компактность

Обратите внимание, что стоят электронные стабилизаторы дороже, чем сервоприводные и релейные.

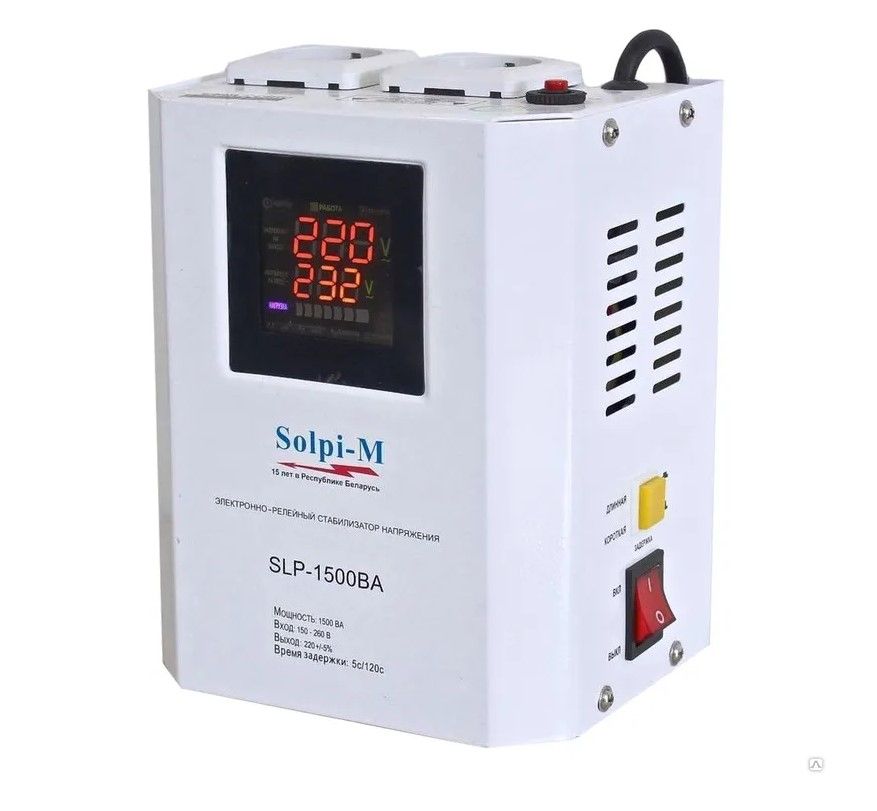

Релейные. Самые простые и недорогие устройства

Отличаются низкой точностью регулировки на выходе ±5-10%, поэтому подойдут не всем моделям газовых котлов. Другие их недостатки: шум, медленная реакция, низкая надёжность, неспособность выдерживать перегрузки.

Инверторные. Отличаются широким диапазоном рабочего входного напряжения (115-300 В) и КПД более 90%. Также эти устройства дают самую плавную и быструю регулировку, работают без шума и удобны в установке из-за компактных размеров. Недостатки: высокая стоимость и чувствительность к увеличению нагрузки.

Шаг №1 — Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

плавная регулировка при помощи сервопривода;
более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

высокая скорость срабатывания на изменения напряжения — менее 10 мс (миллисекунд);
более широкий диапазон входных напряжений (105…265В);
настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 — 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

быстро реагировать на изменения в электросети;
иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения «Энергия АРС», при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

скорость срабатывания — 10 мс (миллисекунд);
точность регулировки — 220 ± 4%;
универсальное крепление — можно как повесить на стенку так и поставить на маленькие ножки;
диапазон входных напряжений — 120…276В;
маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 — 5 кг;
защита котла от импульсных помех;
полностью металлический корпус — повышенная безопасность;
защита от неправильного подключения (необходима для фазозависимых котлов);
имеет приятный белый цвет корпуса;
простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 — 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке — электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Необходимые параметры

Мы определились, где и когда нужен стабилизатор напряжения. Теперь подробнее разберём те параметры, которые сеть должна по итогу выдавать на выходе. В расчёт стоит брать следующие параметры:

Колебания тока. Они должны иметь графическую зависимость и не обладать большими перепадами.
Подача напряжения. Ещё один фактор, который должен сохранять определённое значение. Если этого не будет – пламя потухнет, и тогда устройство придётся запускать заново.
Частота тока. Тут тоже всё понятно. Стабилизатор также влияет и на этот фактор во всей системе. В совокупности с остальным это — всё, что требуется для стабильной работы системы управления в котле.
Изменение общего напряжения. Иногда бывают ситуации, когда этот параметр нужно повысить или понизить. Например, если в комплексе появилось дополнительное звено. Как правило, предельные значения будут колебаться в районе 200-240 Вт.

Советы

Чтобы правильно подобрать стабилизатор для газового агрегата, следует понять энергопотребление тепло генератора, после станет ясно: какое требуется питание (обычно не выше 150 вольт). На электронный блок приходится порядка 35-65 Вт, насос использует 85 Вт

Важно принимать во внимание эти параметры, тогда возможно будет подобрать агрегат нужного формата

Запас мощности стабилизатора должен всегда присутствовать (от 52 %), этот фактор обеспечит более устойчивую работу.

Стабилизатор – это протекционное устройство, выдавать оно должно напряжение с равномерной синусоидой

При покупке на этот фактор обращается внимание в первую очередь. От качества исходящего тока зависит напрямую надежная работа всего оборудования

Девайс работает круглосуточно, поэтому следует следить, чтобы он не нагревался, имел оперативную стабилизацию, не было бы перепадов напряжения или отклонения импульсов.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
