Как сделать теплый пол своими руками: советы по выбору и установке

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Способы установки теплого электрического пола

Способы укладки зависят от типа элементов и назначения помещения.

Основные варианты:

Монтирование в слой стяжки. Подходит для жилых комнат, ванной, кухни и лоджии. Применяются кабельные элементы, гидроизоляция, утеплитель. Финальный штрих – декоративное напольное покрытие.
Поверх стяжки под плитку. Очень экономичный способ, но подходит только для жилых квартир, когда помещение этажом ниже полноценно отапливается.
Непосредственно под напольное покрытие. Применяются пленочные варианты, они кладутся непосредственно на стяжку. В некоторых случаях делают гидроизоляцию.

Необходимо учитывать, что стяжка пола обязательна в любом случае, если вы хотите красивые, ровные и прочные полы.

Кладка плитки на нагревательный пол

Надо отметить, что теплые полы сочетаются с большинством финишных покрытий. Нередко хозяева домов выбирают в качестве напольного покрытия плитку. Данный материал отличается благородным видом. Подходит под любой тип нагревательных полов. К тому же укладка плитки на теплый пол своими руками не представляет сложностей и не отличается технологически от облицовки обычного пола.

Для укладки применяется специальный клей. Его наносят на участок пола. Обрабатывают клеящим составом и саму плитку. Укладывают изделие на пол и немного прижимают. Когда вся плитка уложена, а клей полностью высох, можно приступать к затирке швов. Включать систему нагревательного пола нельзя до полного окончания плиточных работ.

Видео:

https://woks.ua/warm-floor.html

http://kabel-pol.com.ua/kak-sdelat-elektricheskij-teplyj-pol-svoimi-rukami.html

Укладка пленочного теплого пола под ламинат и паркетную доску

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

Технология укладки теплого пола под плитку — 10 шагов к успеху

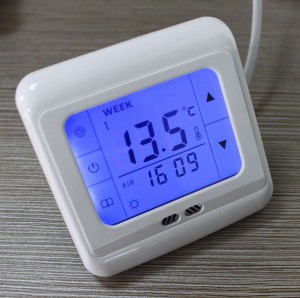

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

фазная жила — Lтп

нулевая жила (синего цвета) — Nтп

Пошаговая инструкция

Приступая к любым ремонтным работам, возникает всегда много вопросов касающихся материалов, способов монтажа. Ниже приведена инструкция, как сделать теплые полы своими руками, пошаговое изготовление с описанием различных методов обогрева помещения теплым полом.

Проектирование

Давайте для начала разберемся, какие моменты учитываются при проектировании электрического и водяного пола

Важно, где именно проводятся работы: в частном доме или в квартире панельного/кирпичного дома

Если речь идет о квартире и варианте водяного пола, этот этап необходим обязательно, возможно вам придется узаконить подобную процедуру. Также, эта процедура необходима, когда теплый пол выступает в качестве единственного средства обогрева. Поскольку можно установить недостаточно мощное оборудование, как следствие, в доме будет всегда холодно.

Итак, начнем с электрического. Для начала сделайте точный план комнаты с расположением мебели, с соблюдением пропорций ( удобно использовать бумагу миллиметровку). После чего вы должны просчитать площадь без мебели, где, собственно, и будет уложен кабельный пол. По правилам, пол должен занимать не менее 55-75 % общей площади комнаты.

Если вы решите использовать стержневые полы, их можно стелить под мебель, это никак не сказывается на качество и продолжительность их работы

Следующий аспект, который принимается во внимание, это мощность. Чаще всего расчет базируется на разнице основной мощности от присоединенной (теплый пол)

Выбор и установка коллектора

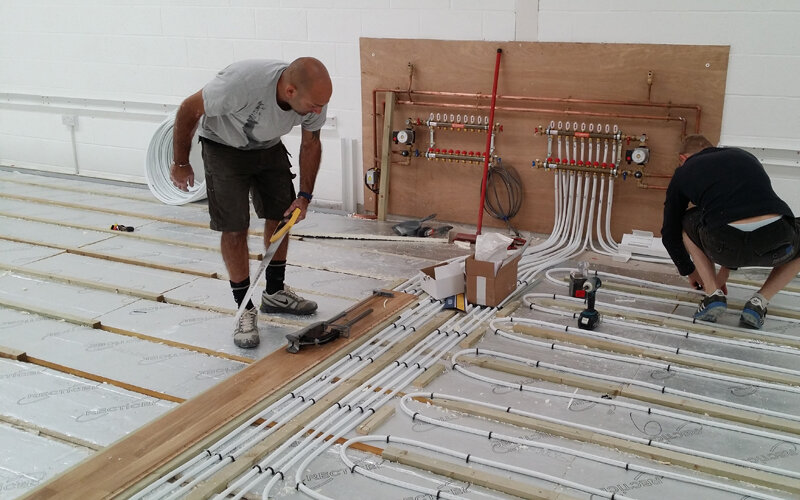

Выше уже было сказано, что от количества водяных труб, укладываемых в пол, зависит модель коллектора. Устройство должно иметь количество выводов, соответствующих количеству отопительных контуров. Задача этого прибора – отвечать за регулировку подачи горячей воды в отопительную систему и отвод отработанного теплоносителя обратно к нагревательному прибору.

Самый простой вариант – это коллектор, оборудованный только запорными вентилями, однако такое устройство практически лишает вас возможности регулировать работу всей отопительной системы. В более дорогих моделях предусмотрены регулирующие клапаны, благодаря которым можно самостоятельно выставить оптимальную интенсивность водяного потока для каждой греющей трубы в отдельности. Обязательный атрибут любого коллектора, воздухоотводный клапан и кран, аварийного слива. В большинстве случае ставятся простые, дешевые модели коллекторов. Для нормальной работы оборудования достаточно один раз настроить все клапаны в соответствии с заданными параметрами.

Если вы не гонитесь за экономией, лучше приобрести устройство, оснащенное сервоприводами и смесительными узлами. Такое оборудование позволяет в автоматическом режиме регулировать температуру подаваемой в трубы теплого пола воды.

Коллекторный шкаф ставят выше уровня водяных полов. Обычно все водяные контуры, выходящие из стяжки наружу, прячут в специальный декоративный короб.

Подготовительные работы

Работы по устройству системы начинаются с подготовки основания. Если планируется укладка черновой стяжки, необходимо тщательно трамбовать каждый его слой. В том случае, когда используется экструдированный пенополистирол, черновую стяжку можно не делать. Имеющиеся неровности засыпаются песком.

Затем на готовое основание укладывается гидроизоляционный слой. Обычно он находится под утеплителем, но, может укладываться снизу и сверху теплоизоляции.

При использовании экструдированного пенополистирола можно обойтись и без гидроизоляции. Однако специалисты все-таки рекомендуют укладывать ее на любую основу, поскольку в этом случае цементное молочко не будет просачиваться между швами утеплителя и далее уходить внутрь плиты. Кроме того, гидроизоляция обеспечивает дополнительную защиту от влаги, которая может попасть снизу внутрь помещения.

Если гидроизоляция укладывается под теплоизоляционным слоем, то крепление труб можно выполнять непосредственно к утеплителю. Если же она уложена сверху, то трубы должны крепиться к специальной монтажной сетке. Гидроизоляционный материал заходит на стены примерно на 20 см, а сами полосы перехлестываются между собой. Герметизация стыков осуществляется с помощью скотча.

Далее по периметру помещения нужно приклеить демпферную ленту. Ее ширина составляет 10-15 см, а толщина 5-8 мм. Лента устанавливается выше уровня стяжки, а все лишнее потом обрезается. Таким образом, компенсируется расширение бетонного покрытия, составляющее 0,5 мм на 1 м при его нагревании до 40С.

Стыки листов утеплителя смещаются относительно друг друга, создавая плотную перевязку. Сверху укладывается арматурная сетка, которая служит основанием для дальнейшего равномерного крепления труб. Листы или полосы сетки связываются между собой проволокой, а уже к ним крепится контур с помощью нейлоновых хомутов. Для сетки используется проволока диаметром 4-5 мм, а размеры ячеек могут быть разными, в соответствии с расстоянием между трубами. Еще одна сетка укладывается сверху труб, создавая армирование для стяжки. Чтобы обойтись без нее, нижнюю сетку можно выставить на подставки с достаточным зазором.

Требования к устройству теплого пола в деревянном доме

Дерево – быстровоспламеняющийся материал, оно требует повышенных мер защиты от открытого пламени и перегревания, которые могут возникнуть в электропроводке при замыкании
Если теплый пол укладывают под линолеум или ковролин, нужно внимательно изучить их состав перед покупкой. Некоторые разновидности этих материалов под воздействием высоких температур выделяют вредные летучие соединения.
В качестве верхнего декоративного покрытия не рекомендуется использовать материалы с низкой теплопроводностью (например, натуральную древесину). Тепло будет плохо проникать в комнату, а само дерево может перегреваться.
Лучший вариант – устанавливать греющую напольную систему под плитку. В продаже также есть специализированный ламинат с более высокой теплопроводностью, который также будет хорошим вариантом.
Электрические полы, за исключением стержневого, нельзя укладывать в комнате, где много мебели, поскольку в этом случае возможен перегрев системы.

Существует четыре основных вида электрических греющих полов:

Кабельные, в которых применяется провод в бухтах.
Кабельные маты.
Инфракрасная пленка.
Стержневые маты.

Все полы, питающиеся от электричества, допускается укладывать в деревянном доме, при условии соблюдения правил ПУЭ и пожаробезопасности. Монтаж пленочных систем, а также кабельных и стержневых матов обычно производится сухим методом по ровному деревянному основанию, кабель в бухтах чаще всего укладывают по лагам. Если необходимо проложить греющую систему на бетонное основание, монтаж выполняется мокрым способом с заливкой стяжки.

При обустройстве теплого пола своими руками, необходимо соблюдать следующие требования:

все контакты нагревательных элементов должны быть хорошо изолированы, не допускается прямое соприкосновение кабеля с древесиной;
температура внутри системы не должна превышать 30 градусов;
необходимо исключить резкие перепады температурного режима, в пределах суток возможны изменения в пределах 5 градусов.

При устройстве греющего пола в бане и сауне предъявляются повышенные требования к безопасности. В парилке присутствует высокая влажность, и при неправильной укладке может произойти замыкание проводов, что приведет к возгоранию

Поэтому нужно особое внимание уделить гидроизоляции, а вообще желательно не делать теплый пол в бане своими руками, а обратиться к грамотным специалистам.

Теплый пол: основной либо вспомогательный обогрев?

При оборудовании системы теплых полов важно придерживаться одной важной рекомендации: температура поверхности не должна превышать +30 градусов. Также следует выбирать изделие такой мощности, чтобы теплопотери здания были полностью восполнены

Применяться теплый пол в каркасном доме может как основной источник тепла, так и вспомогательный, для повышения комфортности условий проживания. Какой именно вариант выбрать, все зависит от климатических особенностей той местности, в которой расположена постройка, от качества утепления дома, наличия уже имеющегося источника тепла.

Если же тепла недостаточно, теплые полы в частном доме своими руками устанавливаются в сочетании с другими обогревательными конструкциями. Например, можно удачно применять совместно с инфракрасными излучателями либо конвекторами. Таким образом, создается комбинированная система, способная эффективно и качественно прогреть загородный коттедж.

Можно также сделать теплым не только пол, а и потолок либо стены. Конечно, конструкции водяного типа для этого не годятся. А вот электрические аналоги могут быть очень кстати. Совмещать теплый пол можно и с плинтусным отоплением. Так что вариантов масса

И перед тем, как сделать теплые полы в частном доме, важно все хорошенько продумать, и выбрать наиболее оптимальный вариант для эффективного обогрева. А что нужно непосредственно для монтажных работ можно узнать в нашей статье «Что нужно для монтажа теплого пола?»

Теплый пол на основе нагревательного мата

Термоматы более удобны и практичны, поскольку их проще укладывать, а кабель, который встроен в мат, более устойчив к механическим повреждениям и не заламывается. Как правило, толщина провода в термоматах не превышает 45 мм. Его закрепляют в армирующей стекловолоконной сетке, которая чаще всего имеет форму квадрата со стороной 50 см, хотя существуют и другие типоразмеры.

В жилых помещениях используются, как правило, термоматы с двухжильными кабелями и дополнительным экранированием. Наличие экранирующего слоя, располагающегося под изоляцией, позволяет исключить возникновение электромагнитных помех, способных повлиять на работу чувствительной электротехники в помещении: телевизоров, радиоприемников, компьютеров, спутниковых и кабельных TV-тюнеров.

Также в термоматах изначально предусматриваются встроенные гофры, в которые закладывают датчики температуры. Гофрированная трубка защищает чувствительный термоэлемент от агрессивных воздействий и влаги, а также позволяет легко проводить его замену в случае поломки.

Особенности монтажа матовых полов

Обустройство теплого пола с термоматами требует меньше времени и усилий, чем при использовании отдельных кабелей. В процессе монтажных работ расходуется меньше стройматериалов, и установка электропола заметно удешевляется.

Последовательность монтажа термоматов.

Общая последовательность действий такова:

На подготовительном этапе нужно очистить пол и обработать его тонким слоем грунтовки, чтобы избавиться от мелких неровностей, заполнить трещины и устранить незначительные перепады высоты.
На основание, покрытое грунтовкой, укладываются нагревательные маты. Их направление и расположение не имеет принципиального значения. Термоматы можно укладывать только после окончательного затвердевания грунтовочного состава.

По термоматам заливается бетонная стяжка, которая в дальнейшем должна полностью затвердеть и просохнуть. Пока бетон остается влажным, нельзя переходить к укладке верхнего слоя (например, ламината). Если в качестве финишного покрытия выбрана плитка, то вместо цементной стяжки на нагревательные маты наносится плиточный клей специально предназначенный для теплых полов.

После этого рекомендуется оставить помещение на пару недель, затем его можно полноценно эксплуатировать.

Важный момент: согласно ПУЭ (правилам устройства электроустановок), матовый электропол нужно подключать к сети 220 В только через устройства защитного отключения. УЗО позволит исключить вероятность поражения людей электрическим током при случайном повреждении токопроводящих элементов в матах. Не стоит пренебрегать этим требованием безопасности, поскольку бетон, напольная плитка и другие стройматериалы при повышенной влажности способны проводить ток. Соответственно, при малейших повреждениях изоляции кабелей, из которых состоят термоматы, может произойти утечка электричества, и при хождении босиком по полу можно получить удар током.

Схемы укладки водяного теплого пола

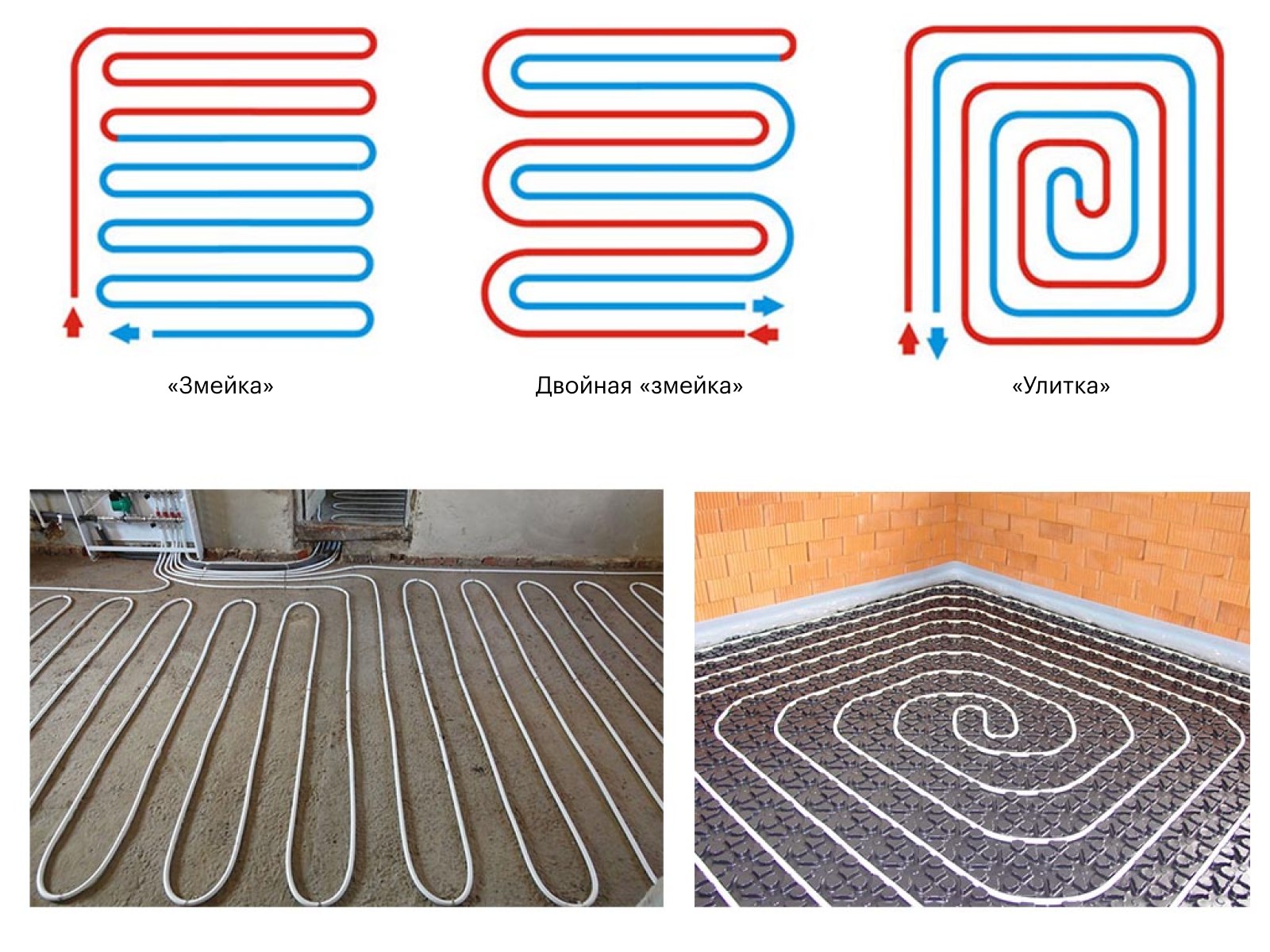

Наиболее распространенные схемы укладки водяного пола — улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Теплый пол водяной своими руками схема

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая — планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

10 м при шаге 10 см;
6,75 м при шаге 15 см.

Как выбрать тип нагревательного элемента

Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.

Муки выбора

Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)

Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.

Проще всего с карбоновой пленкой

Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.

Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.

Кабельные маты под плитку

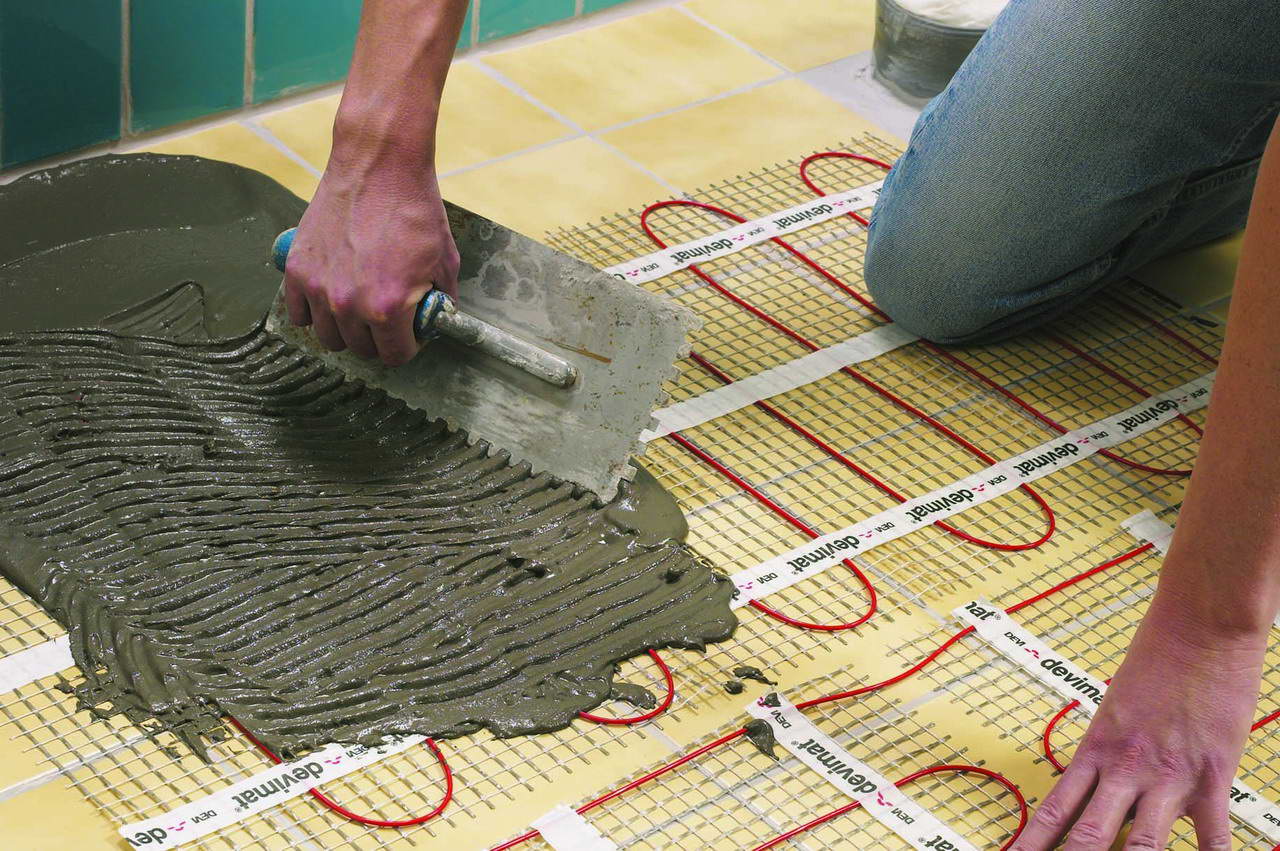

Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.

Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:

Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
Затирка для швов тоже должна быть специальной — эластичной.

Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.

Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.

Теплый пол из греющего кабеля

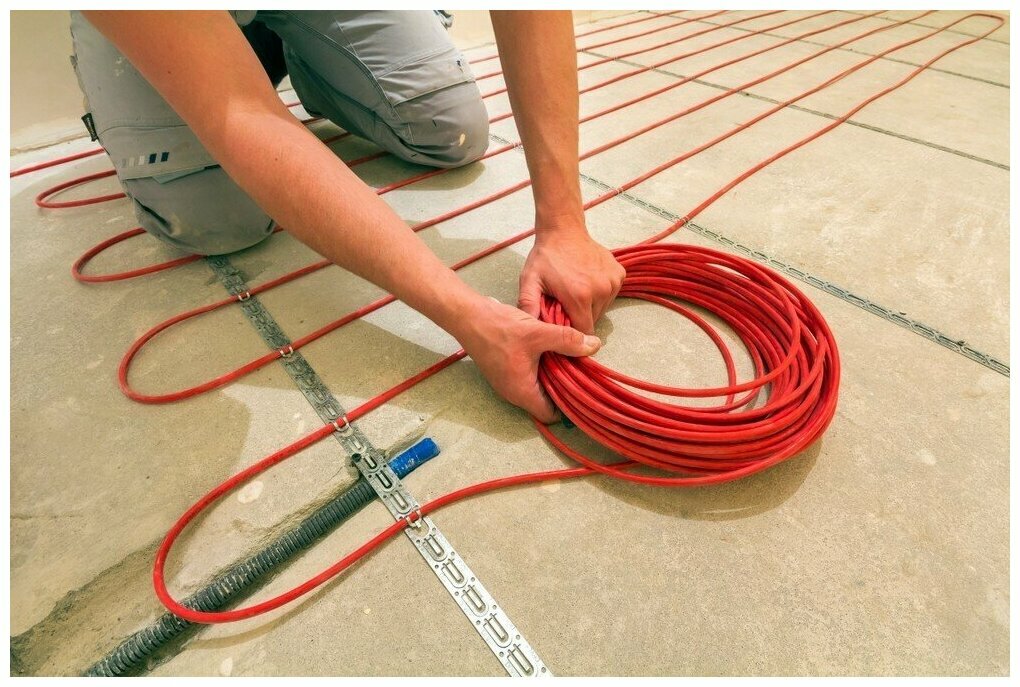

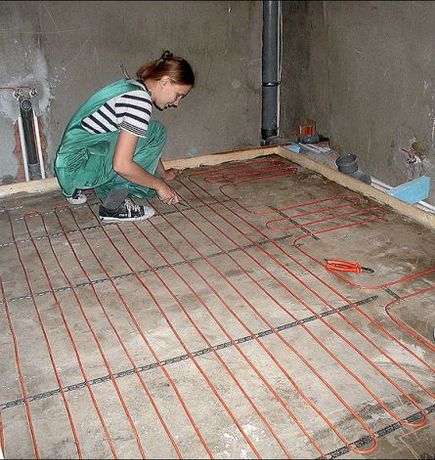

Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.

Электрический теплый пол из греющего кабеля

В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.

В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.
