Виды теплых полов, их преимущества и недостатки

Укладка электрического теплого пола под плитку

Этапы монтажа:

1. Следует подготовить необходимые инструменты и материалы;

Очистить основание и подготовить к укладке теплоотражающего материала;

Уложить теплоотражающий материал;

Подготовить в полу место для установления датчика температуры пола;

Разложить равномерно по площади и соединить полосы друг с другом;

Зафиксировать его с помощью скотча и установить терморегулятор;

Проверить точность подключения карбонового мата и подключить систему теплого пола;

Монтаж данной системы теплого пола можно выполнить самостоятельно, но при этом необходимо четко следовать инструкции, а для его подключения лучше обратится к специалисту.После проведения всех работ наносится цементная стяжка или клей для плитки.

Преимущества и недостатки теплого пола

От того, как устроен теплый пол, во многом зависит эффективность и оправданность его монтажа. Несмотря на более значительные финансовые затраты при первоначальной укладке, система водяного теплого пола считается в 5–7 экономичнее, чем кабельный электрический пол. Между тем, электрический теплый пол характеризуется ускоренным прогревом помещения и стабильным поддержанием температуры на заданном уровне. Учитывая, что наличие такой системы в доме позволяет полностью исключить обустройство иных видов отопления, то ее преимущества очевидны.

Итак, каковы плюсы наличия теплого пола в доме:

• заменяет собой центральную систему отопления, действуя более эффективно: в среднем теплый пол на 25–30% лучше радиаторной системы отопления, так как он перекрывает всю площадь помещения, а не располагается в одной точке;
• исключает риск получения ожогов и травм при эксплуатации, что актуально при наличии маленьких детей в доме, ведь монтаж системы – потайной, под напольным покрытием;
• гарантирует предельный уровень комфорта: только теплые полы способны обеспечить ни с чем несравнимое удовольствие от хождения по дому босиком;
• поддерживает здоровье и сокращает случаи простуд: так как большинство простудных заболеваний начинается с переохлаждения, то теплая поверхность исключает эту вероятность. Ваши дети будут безопасно играть на полу даже в холодную пору года;
• повышает эстетику: скрытый монтаж исключает нарушение концепции дизайна интерьера и исключает наличие неприглядных внешних радиаторов;
• обеспечивает оптимальную влажность в помещении: в отличие от воздушных радиаторов такая система отопления не иссушает воздух;
• равномерное распределяет тепло, гарантируя стремительный прогрев помещения.

В числе недостатков устройства теплого пола дома отмечают:

• трудоемкий процесс монтажа при наличии готового напольного покрытия: систему лучше укладывать на этапе строительства дома или сразу по факту покупки жилья;
• ощутимые затраты на приобретение: если речь идет о водяном теплом поле;
• высок риск замыкания: следует заранее продумать, где будут находиться габаритные предметы мебели, чтобы после их установки не замкнуть систему вследствие оказанного давления весом;
• сложный процесс восстановления: если вы столкнулись с перебоями в работе системы теплого пола, то ее ремонт влечет за собой дополнительные проблемы и растраты из-за укладки нового напольного покрытия.

Термоматы

Сложнее монтируются и укладываются только при ремонте. Их устанавливают на армирующую сетку, сверху порывают клеем и стяжкой. Они позволяют конструкции надежно держаться и препятствуют возгоранию.

Кабельные теплые полы укладываются мастерами на специальную сетку с ячейками под провода утеплителя. Они электрические и поэтому становятся самыми популярными. Кабель равномерно разматывается и укладывается в ячейки на равноудаленных расстояниях.

Теплый пол электрический

Требует соблюдения всех норм работы с проводкой и допуска к монтажу электросистем, потому что неверная установка может нанести непоправимый вред.

Какие виды бывают

На сегодняшний день выделяют такие виды теплых полов:

• Водяной;
• Кабельный (Devi, Nexans, Теплолюкс);
• На основании кабельного мата (Nexans-Millimat);
• На основе карбоновых стержней (Unimat);
• Пленочный (Caleo).

Водяной пол

Устанавливается из труб, которые помещаются в специальную стяжку. Смонтированные трубы подключаются к системе отопления.

Данный вариант прекрасно подойдет, если вы живете в частом доме или коттедже, где имеются автономные системы отопления.

Водяной пол в квартире возможен при условии, если конструкция системы отопления позволяет применить данное решение.

Кабельный пол (Devi, Nexans, Теплолюкс)

Такой вариант функционирует от нагревательного элемента – электрического провода (кабеля). Он укладывается в специально подготовленную стяжку.

Стоит отметить, что стоимость подготовительных работ по укладке кабеля намного выше, чем цена самого провода. Большая часть времени и затрат уходит на устройство цементной стяжки.

Его выгодно монтировать в том помещении, где при любых обстоятельствах будет производиться стяжка.

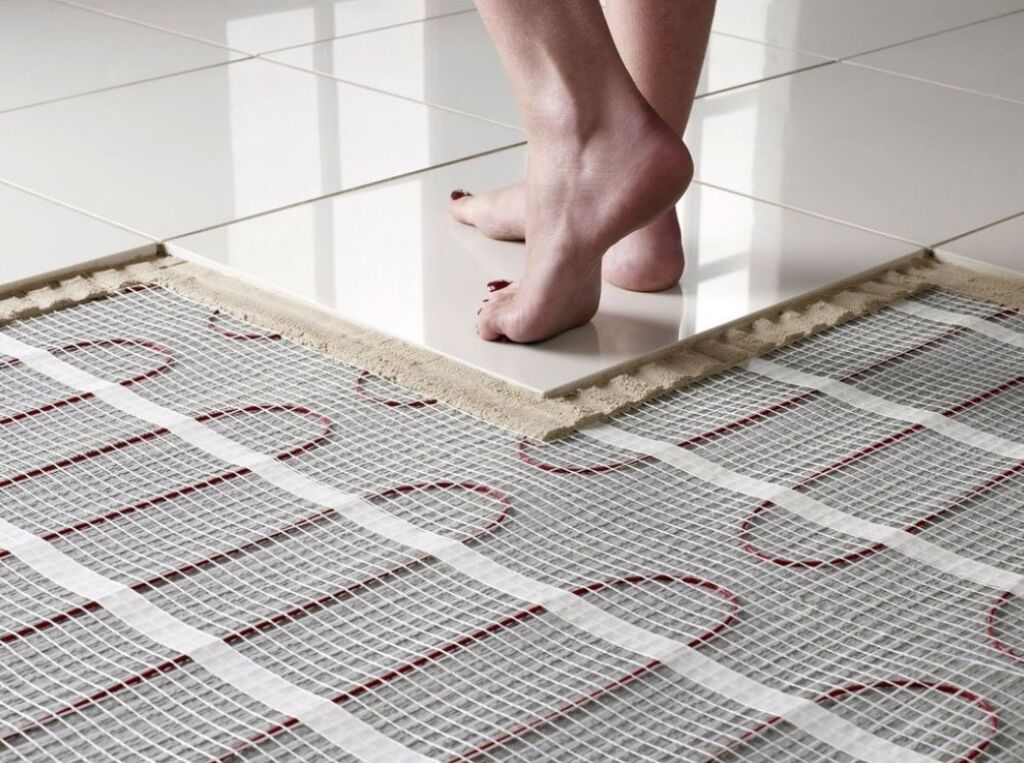

Пол на основании кабельного мата (Nexans – Millimat)

От обычного кабеля данная система отличается значительно меньшей толщиной провода. Пол на основе кабельного мата укладывается под обычную плитку без какой-либо стяжки. Достаточно лишь увеличить слой плиточного клея.

Также этот тип называют кабель уменьшенного диаметра (3-4 мм), который вплетен в армированную сетку из пластика. Пластиковая сетка имеет определенную мощность и ширину.

К преимуществам кабельного мата следует отнести малую толщину системы, простоту, а также скорость монтажа. Этот вид используют в квартирах, в которых нет возможности поднять высоту пола.

Пол на основе карбоновых стержней (Unimat)

Данный вид системы обогрева работает за счет карбоновых стержней, заключенных в хорошо изолированную оболочку. Карбоновые стержни имеют почти все то же самое, что и нагревательный элемент в плёнке.

Визуально – на основе карбоновых стержней он чем-то напоминает приплюснутый снизу и сверху кабель.

Пленочный пол (Caleo)

Почему его так назвали? А потому, что в качестве нагревательного элемента задействован не простой высокотехнологичный материал, а именно, углеродно-серебряная паста. По всем внешним признакам она напоминает плёнку.

Это последнее слово в мире тепловой электротехники.

Для монтажа под линолеум или ламинат – это лучшее решение из всех существующих. Главной задачей системы теплых полов является подогрев только той поверхности, по которой ходят наши ноги.

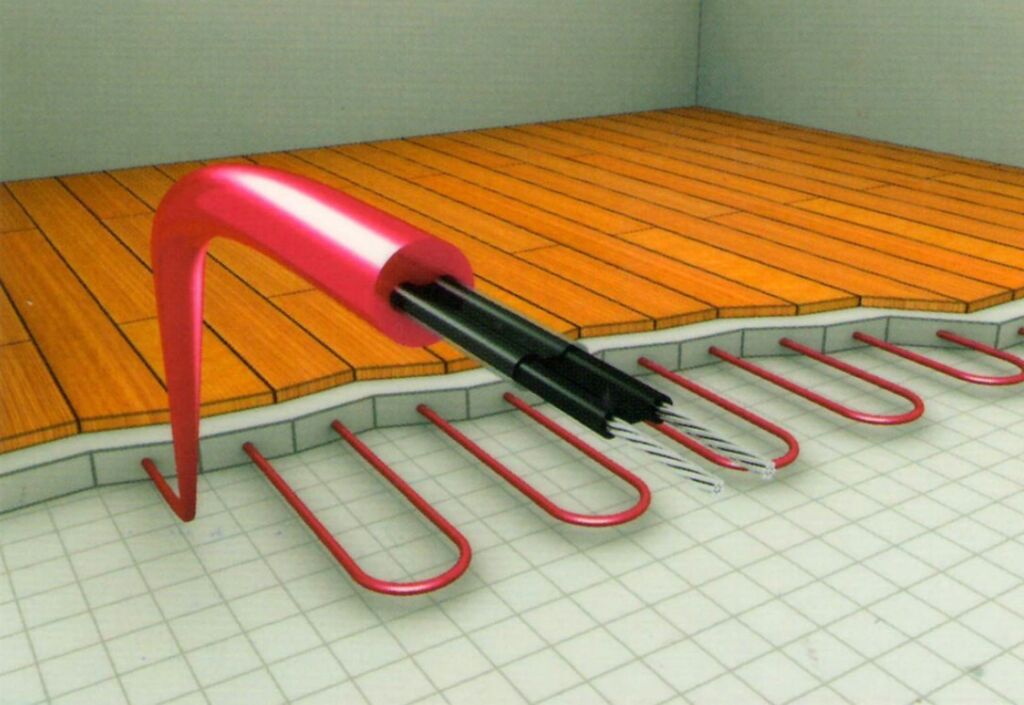

Кабельный теплый пол

Во всех моделях теплого пола данного типа, в качестве основного элемента используется нагревательный кабель. Его главной характеристикой является тепловая мощность на единицу длины. У разных моделей, эта характеристика составляет 17 – 21 Вт/м. Чем выше мощность кабеля, тем за более короткое время он способен нагреть помещение, но при этом, его потребление электроэнергии возрастает, а электрическая сеть может оказаться перегруженной.

Классификация греющих кабелей и принцип их работы:

• Саморегулирующиеся. Особенностью данного нагревательного элемента, является то, что количество выделяемой им теплоты автоматически меняется при изменении температуры окружающей среды. Благодаря этому свойству, маты из саморегулирующего кабеля можно прокладывать сразу под напольным покрытием, так как они не боятся перегрева.
• Резистивные кабели, разделяются на:
• Одножильные. Название говорит само за себя, по центру кабеля расположена одна жила из латуни, нихрома или оцинкованной стали, прикрытая внутренней изоляцией. Сверху, греющую жилу защищает экран, предохраняющую ее от механических повреждений и снижающий уровень электромагнитного излучения, создающего помехи.
• Двухжильные. Цена за м2 мата с использованием такого кабеля значительно выше, чем его аналога в одножильном исполнении, однако схема монтажа при этом значительно упрощается. В состав кабеля входят две жилы, которые по своему назначению могут быть, обе нагревательные или одна нагревательной, а вторая – питающей. Сверху кабель защищен от механических повреждений защитным экраном, и металлической оплеткой.

Где можно применять

Маты с использованием греющих кабелей, подойдут для установки в частном доме, квартире с большой площадью или гараже. Такой выбор связан с тем, что монтаж необходимо производить под стяжку, на бетонном основании.

Монтажные работы

Вычерчивается план помещения и предполагаемое размещение греющих матов на нем.

На стене, в удобном для пользователя месте, устанавливается терморегулятор, а его датчик, по штробе, проводиться на пол.

• Необходимо подготовить ввод электропитания, способный выдержать ток, потребляемый системой обогрева пола.
• Если возникла такая необходимость, старая стяжка удаляется, а на зачищенную поверхность выкладывается теплоизоляция. По периметру пола размещается демпферная лента, компенсирующая расширение пола при нагреве.

• Непосредственно перед укладкой кабеля, необходимо измерить его омическое сопротивление. Измеренное значение не должно отличаться от паспортных данных устройства, более чем на 10%.
• Крепление греющих кабелей к поверхности пола может производиться стяжками к армирующей сетке или при помощи специальных монтажных лент.

При монтаже теплого пола в помещениях с повышенной влажностью (ванной комнате, бане, сауне) армирующая сетка и регулятор обязательно должны быть соединены с заземляющим контуром, электрическая сеть защищена УЗО.

Термодатчик

• При прохождении греющего провода через стык двух плит, он должен быть защищен от механического повреждения гофрированной трубой.
• После того, как все элементы конструкции смонтированы – стоит еще раз проверить сопротивление провода, если оно изменилось незначительно, относительно предыдущего замера, то можно проводить испытания, подав напряжения питания.

Если при испытаниях не выявлено дефектов, то регулятор демонтируется на время отделочных работ, а пол заливается стяжкой, после ее полного высыхания необходимо произвести еще одну проверку работоспособности кабелей, а лишь затем приступать к укладке напольного покрытия.

Стоимость матов с греющим кабелем

Стоимость этого типа подогрева пола немного выше, нежели с инфракрасной пленкой. При изучении цен, на рынке строительных материалов, мы выявили среднюю цену.  Средняя стоимость составила – от 3000 рублей за 2 м2, свыше 5500 рублей за 3 м2 и 8500 рулей за 4  м2. Качественный терморегулятор, дополнительно обойдется потребителю в 200 – 3500 рублей, а монтажник, за работу) возьмет около 500 рублей за 1 м2. Это без учета заливки стяжки.

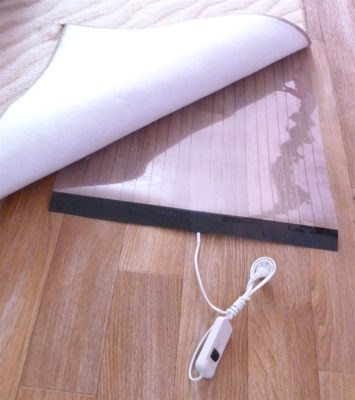

Мобильный теплый пол

Если нет возможности установить стационарную систему обогрева полов (например, при проживании на съемной квартире или на даче, в период межсезонья), то оптимальным вариантом станет применение мобильного теплого пола.

Конструктивно, мобильная система обогрева, представляет собой маты, с проложенным внутри них греющим кабелем. Конструкция матов такова, что тепло излучается вверх, перпендикулярно поверхности покрытия. Степень нагрева задается при помощи встроенного регулятора температуры.

Крепление греющего коврика к поверхности пола производиться специальными липучками, под ковролином. Подключение к электрической сети производиться при помощи штепсельной вилки. Достаточно просто включить коврик в розетку, и он готов к работе.

Благодаря своим уникальным свойствам, мобильный теплый пол может использоваться в роли вспомогательного и основного источника отопления в доме. Стоимость такого обогрева пола колеблется в пределах двух тысяч рублей за квадратный метр.

После прочтения статьи, у читателя формируется представление о том, какой теплый пол лучше, как подключить электрическую или водяную систему и как сделать теплый пол «с нуля».

голоса

Рейтинг статьи

Какие инструменты и материалы понадобятся?

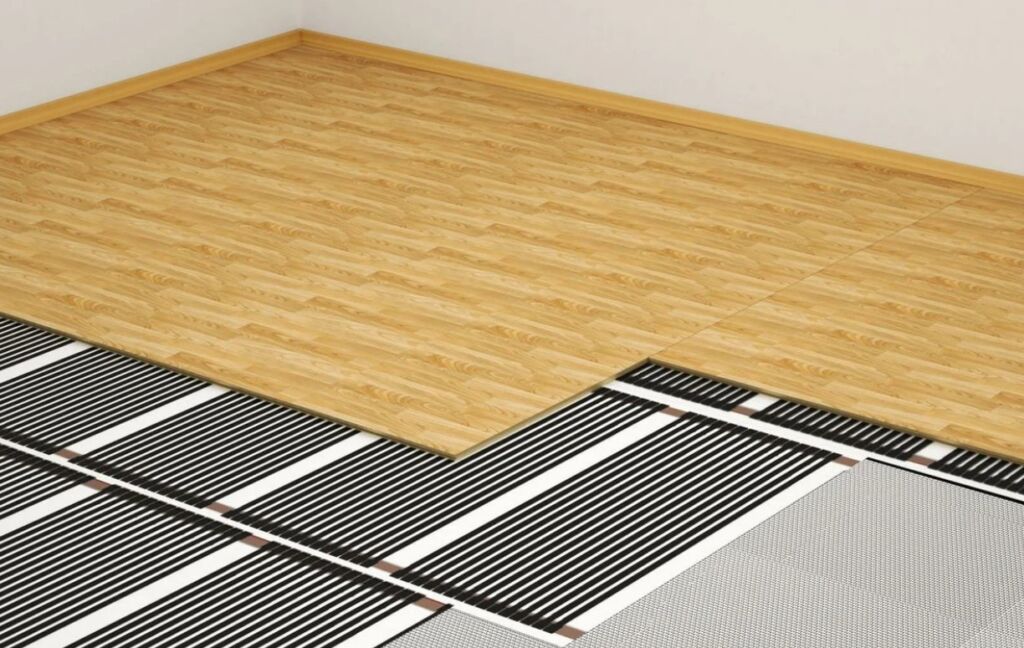

Инфракрасный (пленочный) теплый пол

Такой вид теплых полов устанавливается поверх чернового покрытия. Они представляют собой рулоны пленки, покрытой тепловыделяющими карбоновыми элементами. Толщина пленки не превышает 0,5 мм. Сами элементы прогреваются и излучают в ИК-диапазоне.

Между собой отдельные части пленочного пола соединяются пайкой или с помощью разъемных соединений. За счет большой площади нагревательных элементов, дают равномерный прогрев напольного покрытия.

Конструкция инфракрасного пленочного теплого пола:

1. Защитная полиэтиленовая пленка;
2. Медная полоса;
3. Высокотемпературный поглотитель;
4. Серебряная полоса;
5. Подложка (основа);
6. Карбоновый нагревательный элемент.

Конструкция инфракрасного пленочного пола.

На схеме показан инфракрасный пленочный пол с карбоновыми полосами, медной и серебряной подложкой. также существуют варианты с:

• Сплошным карбоновым нагревательным элементом;
• Двумя медными полосами;
• Двумя серебряными полосами.

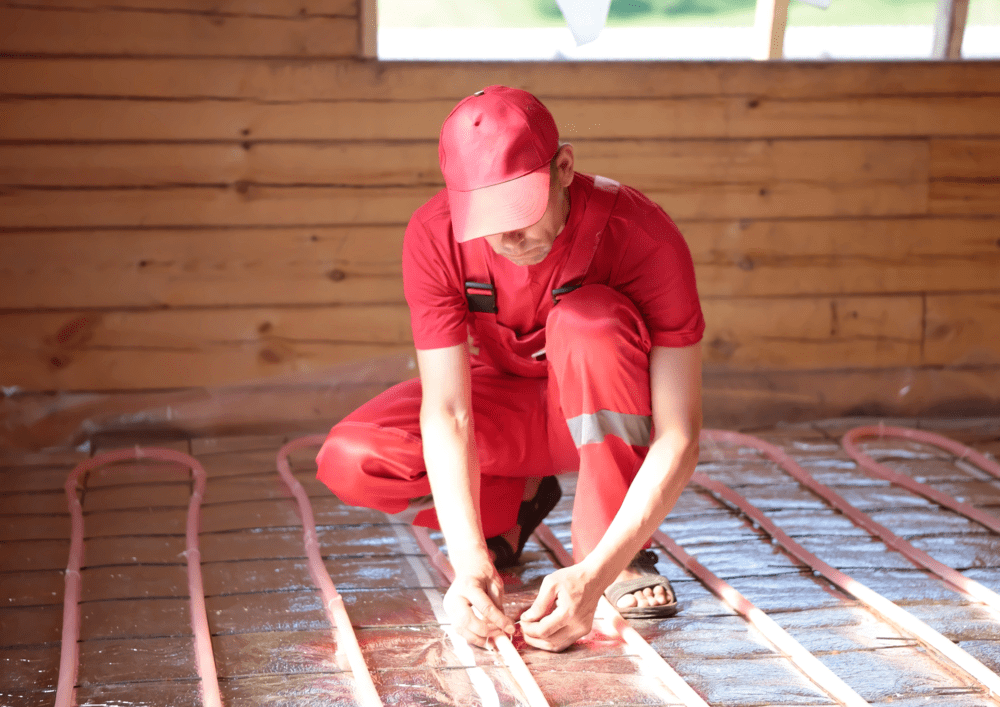

Как укладывать водяной теплый пол?

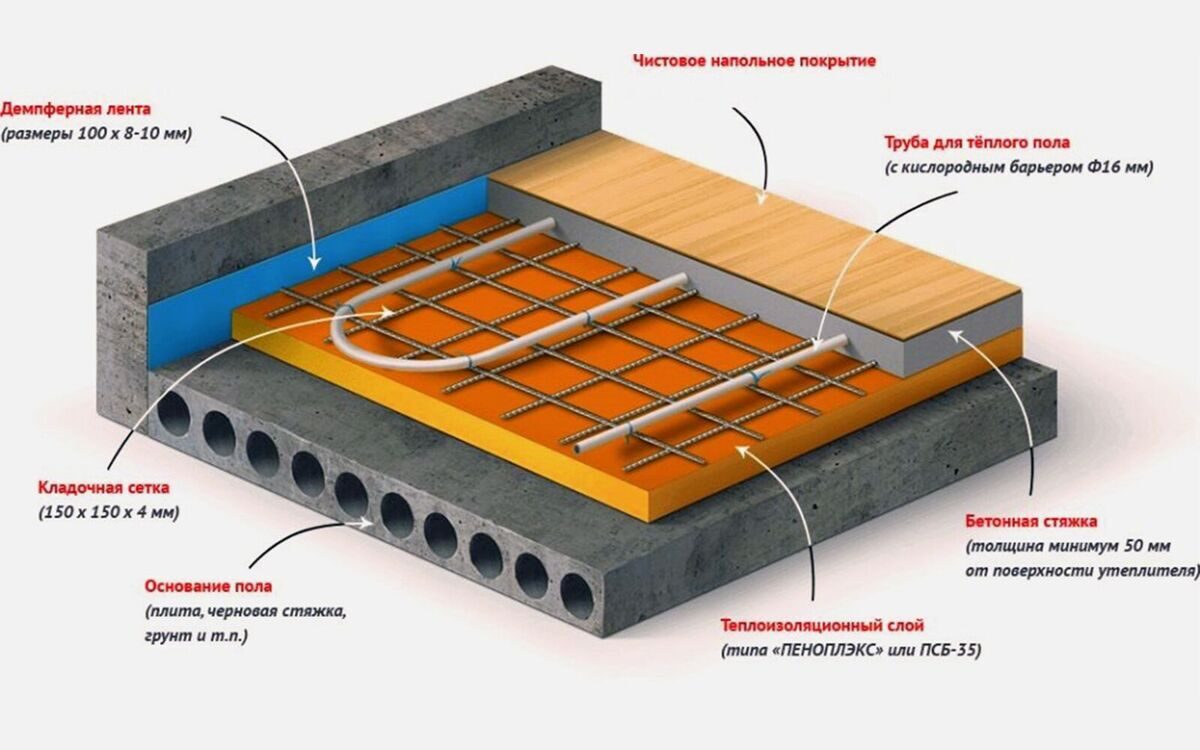

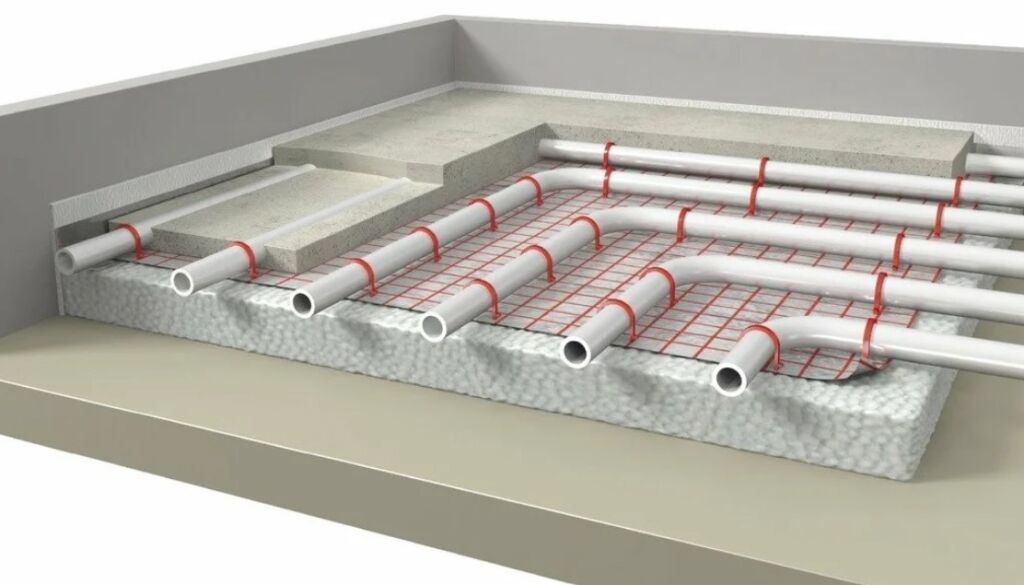

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.

Какой пол выбрать: одножильный или двужильный?

Одной из популярных систем отопления, которая обеспечивает нагрев воздуха в помещении, является теплый пол. В зависимости от вида нагревательных элементов различают такие разновидности теплого пола:

• электрический — жидкостно-электрический, пленочный и кабельный (одножильный теплый пол и двужильный);
• водяной (в качестве источника тепла используется горячая вода).

Схема монтажа электрического пола.

Монтаж такой отопительной конструкции может полностью заменить систему централизованного отопления и вам больше не потребуется покупка дополнительных электронагревательных приборов, которые занимают лишнее место в вашей квартире и неэффективно расходуют электричество. Электрический кабельный пол в зависимости от используемого кабеля для обогрева подразделяется на одножильный и двужильный. Многие люди задаются вопросом, что выбрать — одножильный или двужильный кабель для утепления помещения. Ниже рассмотрим основные характеристики и отличия таких кабелей.

Схемы укладки теплого пола.

Одножильный провод состоит из одной металлической жилы, обтянутой изолирующим веществом. Материалом для изготовления кабеля как правило является нихром, латунь, оцинкованная сталь или углеродные соединения. Кабель имеет прочную изоляцию, которая выдерживает нагрев до 100°С и может быть выполнена из силикона, полиэтилена и тефлона. Изоляционный слой содержит в себе медный или стальной экран, который защищает нагревательную жилу от повреждений и служит заземлителем.

Вся конструкция подключается к сети при помощи 2-х муфт и 2-х концов провода, которые не нагреваются. В такой конструкции холодные провода присоединяются к 2-м краям нагревательной секции. Преимуществом такой системы является дешевизна исходного материала. Из-за своих конструктивных особенностей одножильный кабель является более хрупким и при неправильной укладке может переломиться.

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.

По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.

Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).

Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.

Двухжильный теплый пол не излучает вредных электромагнитных волн.

Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.

Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.

1poteply.ru

Электрический ковер

Бывают ситуации, когда нет возможности использовать стационарный теплый пол. Например, в случае, когда ремонт уже окончен и хозяин не желает заново разбирать пол. Тогда на помощь приходит мобильный теплый пол в виде ковра. Его можно легко транспортировать из комнаты в комнату, создавать комфортный микроклимат там, где вам нужно в данный момент. Использовать такой ковер очень просто. Его достаточно положить на пол и включить в розетку. Обязательным условием является покрытие его сверху обычным декоративным ковром без высокого ворса или дорожкой. Вот и все, можно наслаждаться теплом.

Электрический тёплый пол

Выделяют несколько конструкторских решений по устройству теплового электрического пола дома. Однако вне зависимости от способа, суть их одинаковая и заключается в преобразовании электроэнергии в поток тепла. В числе безусловных преимуществ данного метода отмечают:

• практически 100% эффективность;
• простоту обустройства и легкость монтажа;
• длительный срок эксплуатации;
• возможность укладки под разные напольные покрытия;
• нет необходимости делать стяжку или выстраивать вспомогательные сооружения как при укладке нагревательных матов или пленочного пола;
• система допускает применение при борьбе с наледью на кровлях или трубопроводах;
• экологически безопасное решение.

Принцип работы электрического теплого пола

Принцип работы теплого пола основан на законе Джоуля-Ленца, смысл которого заключается в преобразовании электрического тока в тепловой поток. Система включает в себя нагревательный изолированный провод, датчик температуры и терморегулятор, который позволяет выставлять комфортную температуру и экономить электроэнергию. В некоторых случаях между основанием и проводом может укладываться теплоизоляция, повышающая эффективность системы. Если теплый пол обустраивается во влажных помещениях, то актуально использование гидроизоляции. В общих чертах обустройство заключается в укладке греющего провода по определенной схеме под конкретное покрытие. Далее он фиксируется и подключается в сеть, на стене устанавливается терморегулятор. Важным нюансом выступает соблюдение равных промежутков изгибами и отсутствие перехлестов и заломов.

Теплые полы с использованием тепловых насосов

Тепловые насосы являются эффективным и экологически чистым источником тепла для теплых полов. Они основаны на принципе теплового насоса, который позволяет эффективно использовать тепловую энергию из окружающей среды и передавать ее в систему отопления.

Особенностью тепловых насосов является их способность использовать как атмосферный воздух, так и грунт или воду в качестве источника тепла. В зависимости от конкретных условий и требований, можно выбрать наиболее подходящий тип теплового насоса.

Установка тепловых насосов для теплых полов требует определенных мер предосторожности и профессиональных навыков. При монтаже необходимо учесть геометрию помещения, расчеты мощности экономного потребления энергии. Преимущества теплых полов с использованием тепловых насосов:

Преимущества теплых полов с использованием тепловых насосов:

• Экономичность в эксплуатации
• Экологическая чистота
• Высокая эффективность передачи тепла
• Универсальность использования источников тепла

При выборе теплового насоса для теплых полов необходимо учитывать такие факторы, как площадь помещения, теплотехнические характеристики здания, климатические условия региона и другие параметры. Профессиональные консультации специалистов помогут подобрать оптимальное оборудование и осуществить качественный монтаж.

Использование тепловых насосов для установки теплых полов является одним из наиболее эффективных решений для обеспечения комфортного климата в помещении и снижения энергозатрат.

Водяной пол для отопления дома

Отдавая предпочтение системе с водяным теплоносителем, руководствуются следующими его свойствами:

1. Продолжительным сроком службы. Для труб он составляет до 50 лет, для остальных элементов – коллекторов, кранов и прочих деталей срок службы меньше, но все они подлежат простой замене.
2. Экономичностью системы при подключении конденсационных котлов, тепловых насосов ли солнечных коллекторов.
3. Комфортностью поверхности пола, температура которого не повышается выше градусов.

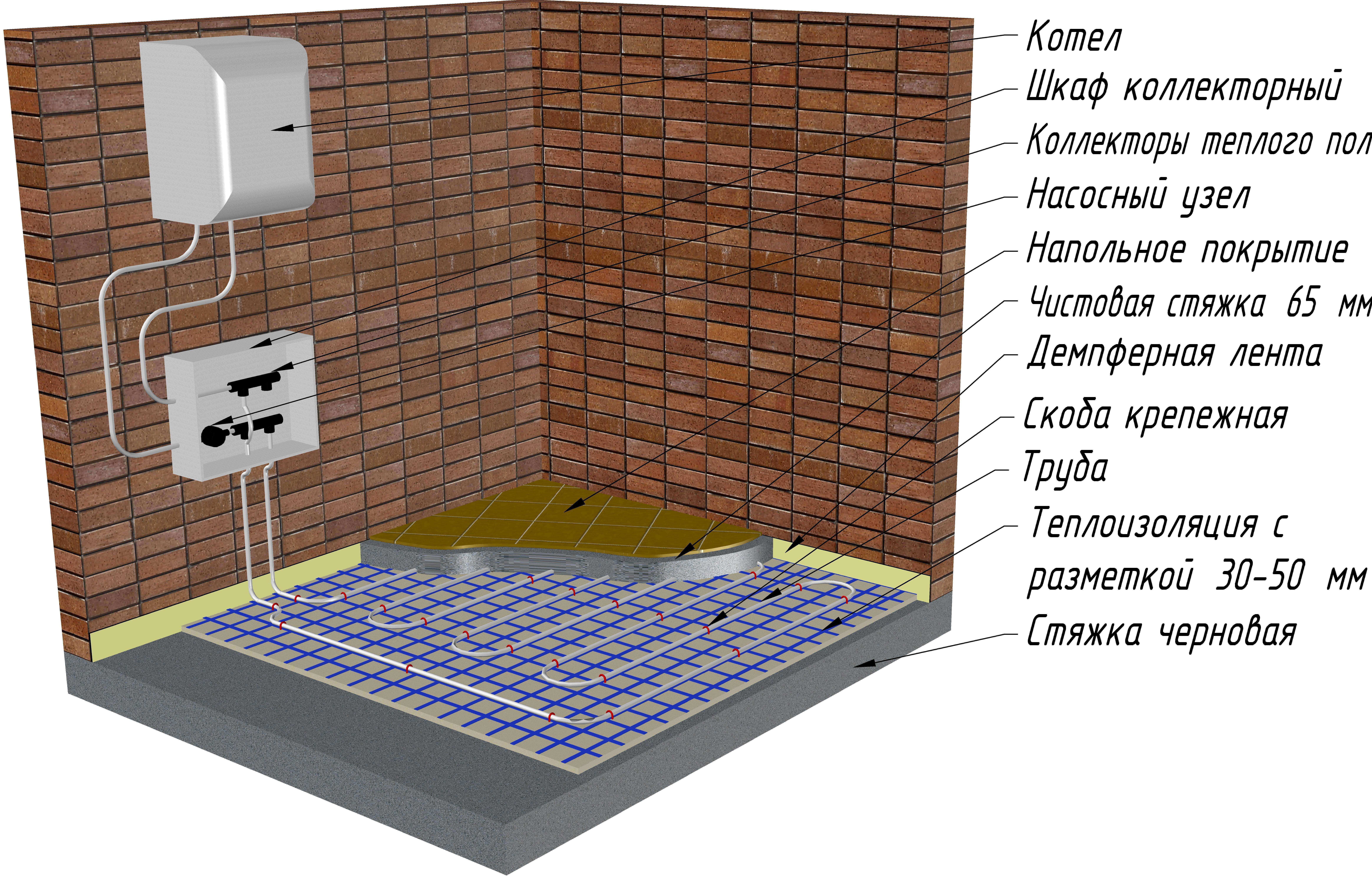

Принцип устройства водяного пола

На что обратить внимание при выборе материала

Качественное функционирование системы во многом зависит от выбранного материала труб. На них не стоит экономить. При выборе труб учитывают следующее:

Они должны соответствовать своему назначению.
При монтаже пола необходимо максимально исключить образование мест стыковки труб, чтобы сократить вероятность образования протечки.
Важно учесть диаметр и материал, из которого изготовлена труба.
Помимо труб, следует выбирать и остальные элементы системы высокого качества, чтобы система теплого пола прослужила как можно дольше.

Полиэтиленовые трубы

Разновидности труб для теплого пола

Особенности монтажа пола с водяным теплоносителем

Таблица 2. Монтаж водяного пола

Иллюстрация
Описание

Монтаж системы по существующему бетонному основанию начинается с очистки рабочей поверхности.

Затем укладывают гидроизоляционный материал – плотную полиэтиленовую пленку.

Стыки между полотнами полиэтилена проклеивают скотчем.

По периметру помещения расклеивают демпферную ленту.

Наличие клейкой полосы позволяет быстро и легко произвести качественную фиксацию демпферной ленты к стенам. Роль мягкого слоя ленты заключается в ее способности компенсировать тепловое расширение нагретой стяжки пола.

Первый слой теплоизоляции укладывают под фартук демпферной ленты и фиксируют его при помощи скотча.

Плиты теплоизоляции необходимо укладывать в разбежку, расправляя над ними фартук демпферной ленты.

В плитах нижнего первого теплоизоляционного слоя термоножом вырезают каналы диаметром 16 мм.

После этого по всей площади помещения укладывают второй слой теплоизоляции – маты с бобышками. Благодаря специальным замкам на торцах плит происходит их надежная фиксация между собой.

Каждый мат оснащен разметкой с шагом в 1 см, что позволяет разделить плиту с помощью обычного ножа. Плиты также укладывают в разбежку, в результате получается герметичное, сплошное теплоизоляционное покрытие.

На следующем этапе укладывают трубы – бухту трубы раскатывают между бобышек на поверхности теплоизоляционного слоя с шагом расположения греющей трубы в15см. Около наружных стен укладку труб можно сделать более плотной

Метод укладки – «улитка».

Для фиксации трубы в месте поворота используют якорные скобы.

После укладки и фиксации труб можно приступать к заливке стяжки.Важно! Перед заливкой стяжки рекомендуется проверить трубы на отсутствие протечек, пустив по ним воду.

Первый нагрев можно производить ориентировочно через 28 суток, после того как стяжка полностью созреет.

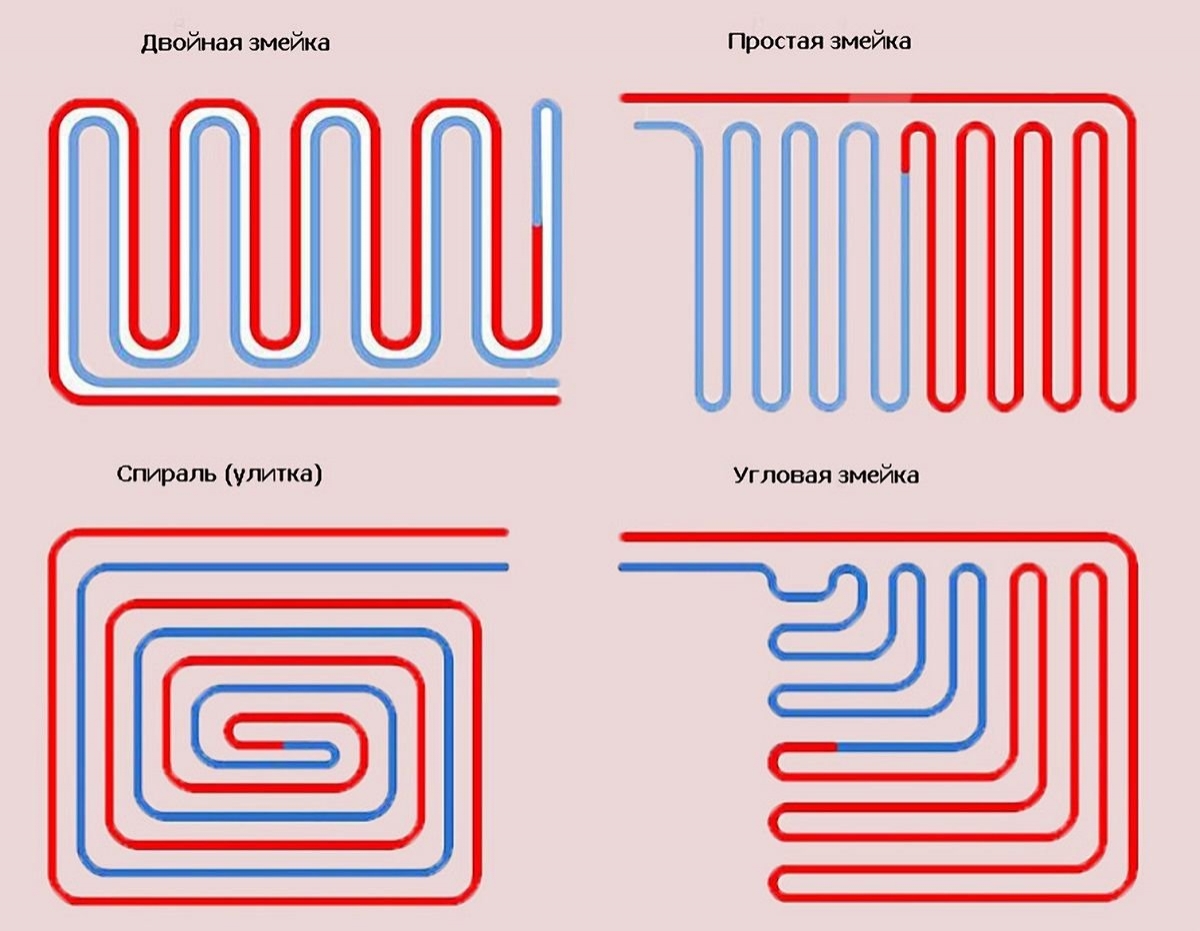

Схема отопления теплым полом

Правильная работа и распределение тепла водяного пола зависит от способа укладки трубы. Существует три способа:

1. Улитка. Этот способ является наиболее распространенным, экономически оправданным и эффективным в плане возможностей энергопередачи. Укладку контура начинают с периметра помещения, продвигаясь в его центр и уменьшая радиус, а затем двигаясь в обратную сторону.

2. Змейка. Такой способ укладки труб приводит к большим теплопотерям – горячая вода поступает с одной стороны и, проходя по контуру, она остывает. Поэтому температура пола в комнате получается неравномерной. Еще одним недостатком является необходимость изгиба трубы на 180 градусов.

3. Комбинированный способ заключается в совмещении двух вышеописанных способов укладки. Улитку монтируют по периметру помещения, а змейку – внутри контура. Чтобы сосредоточить тепло в центре помещения, укладывают улитку, а на входе, где подогрев не так важен, укладывают змейку.

Водяной пол

Такие полы можно дополнительно классифицировать и выделить три основных вида в зависимости от типа укладки. Существуют следующие виды :

• С использованием бетонной стяжки;
• Без укладки стяжки под плитку, паркет или другое покрытие, которое укладывают на алюминиевые пласты со специальной полиэтиленовой или картонной подкладкой;
• С основой в виде деревянного перекрытия.

Рассмотрим по очереди все виды укладки водяного пола. Такая система состоит из теплоизоляционного слоя, коллекторов, труб, которые подключаются к отопительной системе при помощи фитингов и насоса, отвечающего за подачу воды.

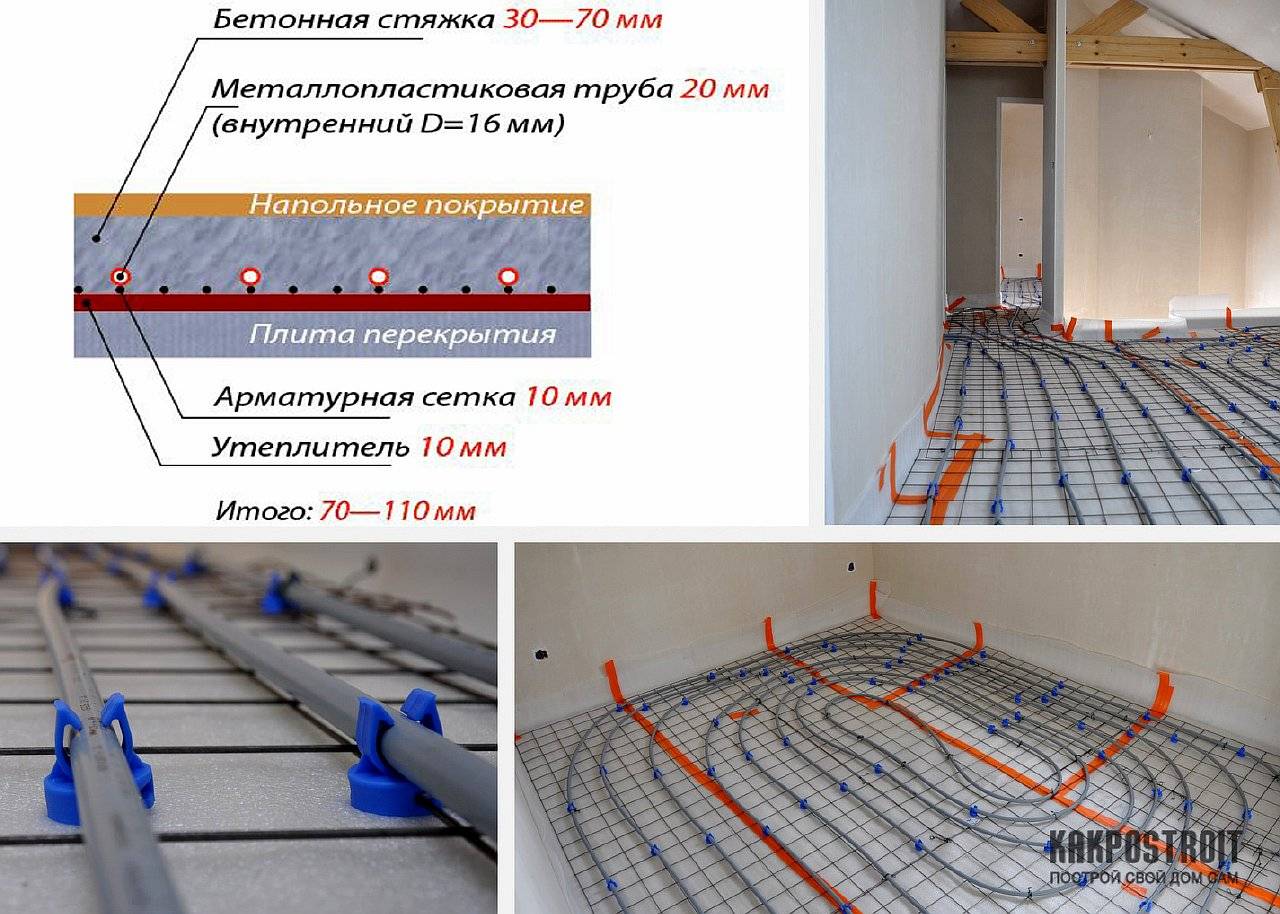

Стяжка тёплых полов

Данная инструкция поможет установить его при помощи стяжки из бетона:

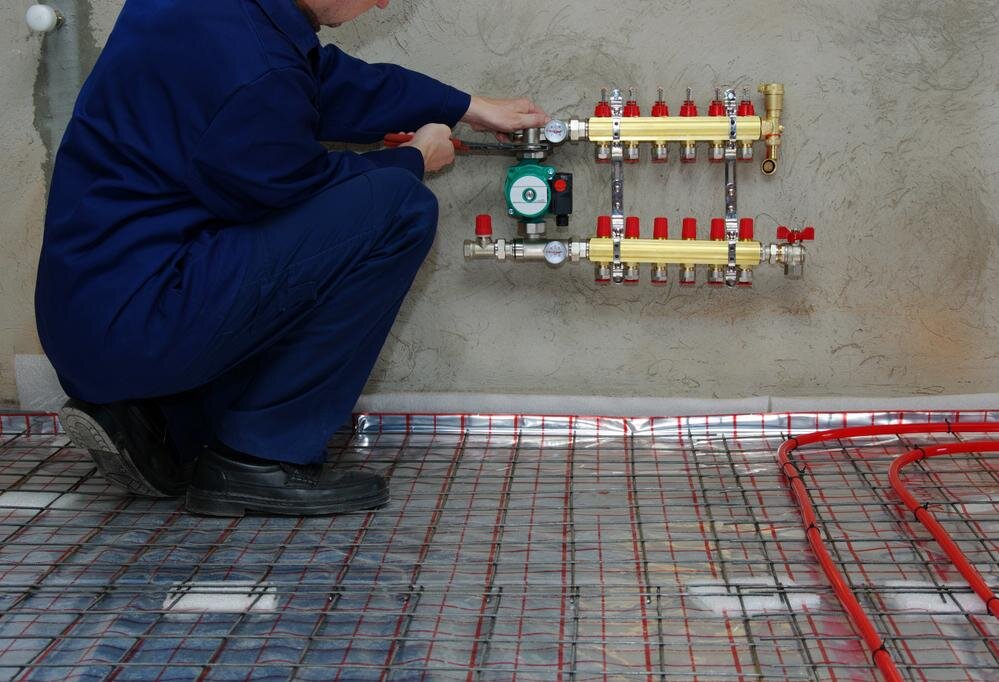

1. Для начала нужно выбрать место для коллектора и предусмотреть для него специальную «коробку».
2. Далее проводят необходимые измерения и приступают к укладке теплоизоляции из пенопласта или другого похожего материала. Приняв такие меры, можно быть уверенным, что все тепло будет идти вверх, а не рассеиваться по сторонам.
3. По всему периметру помещения и по линиям секторов, на которые был поделен пол при измерении, прокладывают демпферную ленту. Она не даст стяжке деформироваться вследствие расширения.
4. Теперь нужно установить сетку из арматуры и заняться прокладкой труб, которые располагают в виде одинарной или двойной змейки, либо спиралью со смещением центра. Закрепляют их хомутами на расстоянии 1 метра.
5. Теперь нужно подключить коллектор. Край трубы вставляют в подающий коллектор и укрепляют по контурам. Контур должен иметь длину, равную 50-60 м. От количества контуров напрямую зависит количество выходов коллектора.
6. В завершение последнюю трубу нужно вставить в возвратный коллектор. Не забудьте защитить трубу гофротрубкой там, где она соприкасается с деформационным швом.

Мастера, которые часто занимаются такими работами, дают советы:

1. Трубы нельзя слишком плотно приделывать к арматуре, так они могут лопнуть из-за теплового расширения от воды.
2. Шаг кладки труб – 10-40 см.

После окончания укладки труб нужно обязательно проверить систему на работоспособность, пустив воду под давлением, в 1,5 раза превышающим норму. Затем все цементируется при помощи бетонной стяжки. Если рассматривать виды теплого пола под плитку, то водяной замечательно подходит.

Устройство тёплого пола

Какой тип пола выбрать для квартиры?

Если вы решили произвести укладку в квартире, то водяные следует сразу отклонить.

ТЕПЛЫЙ ПОЛ или РАДИАТОРЫ?! Вся правда! РЕАЛЬНЫЕ ЦИФРЫ! Что дешевле, комфортнее, экономнее?

Watch this video on YouTube

Во-первых, они очень тяжёлые, а это не желательная нагрузка на перекрытия многоквартирного дома.

Во-вторых, они существенно уменьшают высоту потолков. Кроме того, есть риск подтопления соседей снизу, единственная возможность — установка их на первом этаже. Чтобы подключить гидрополы к центральному отоплению требуется получить разрешение коммунальных служб.

Наиболее простой способ дополнительного отопления в квартире (если позволяет бюджет) — инфракрасная плёнка, её можно монтировать прямо на старое покрытие при косметическом ремонте.
