Характеристики винтовых фундаментов

Что лучше: литая либо сварная опора?

Сварные основания препятствуют опрокидыванию или же выдергиванию основания. Они применимы для тех построек, где основание испытывает особенно значительные нагрузки по горизонтали.

Литые опоры предназначены для тех же целей, что и сварные. Однако, литая деталь выдерживает значительно больше нагрузки. Их применяют на наиболее ответственных объектах. Эта конструкция выполнена с максимальной точностью, что увеличивает надежность и эффективность изделия. В то время как сварная опора не подходит для сложных почв, литое изделие не боится ни камней, ни мусора. Ничто не способно повредить литую лопасть и наконечник.

Монтаж свай

Так, сравнение винтовых свай показывает, что оба вида одинаково хороши. В случае со строительством коттеджных домов можно применять и тот и другой вид. Но если необходимо соорудить нечто серьезное, инженерное – тогда стоит отдать предпочтение литой свае. Возможно, при монтаже фундамента на литых опорах и потребуется приложить большее усилие, но это не недостаток, а, скорее, плюс.

Возведение фундамента

Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.

Геология

Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.

Их задачей является определения типа грунтов и их физических характеристик.

Расчёт

Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.

Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.

Шаг

Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.

Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.

Вес конструкции

У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.

Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.

Нагрузка снега и ветра

Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной

Для Центральной России она составляет не менее 100 килограмм на метр квадратный.

Количество свай

Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.

Длина

Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.

Достоинства

Винтовой фундамент можно возвести в сжатые сроки. Такую сваю можно использовать сразу после монтажных работ. Строители утверждают, что в ходе бетонирования внутреннего просвета свайного ствола не произойдет задержка в работах на строительной площадке. Это обуславливается тем, что нагрузка приходится на ее стальную оболочку.

Проведение монтажных работ характеризуется незначительным уровнем шума. Проведение аналогии с забивными сваями свидетельствует об очевидном отсутствии вибрации, повреждающей строения. Их установка характеризуется оперативностью и простотой. Устанавливать можно вручную и с использованием специализированной техники.

При создании фундамента подобным образом объем земляных работ будет существенно снижен, что обуславливает более низкую стоимость по сравнению с разнообразными типами железобетонного. Основание на винтовых сваях за счет наличия лопастей обладает возможностями исключения любых выдергивающих нагрузок.

Производить монтажные работы сваи можно на неровной поверхности, под разными углами к вертикали. Исходя из этих возможностей, он востребован при строении на склонах. Подобный фундамент проявляет устойчивость к эрозии грунта благодаря специальной обработке грунта и основания свай. При использовании данного типа свай рельеф местности не имеет значения, так как цокольный уровень в соответствии с периметром будет идентичным, а глубина проведения монтажных работ определяется рельефными характеристиками.

При использовании винтовых свай вынимается меньший объем грунта, в связи с этим строительные работы можно вести вплотную к уже возведенным постройкам. В связи с этим строительство можно вести на ограниченном пространстве. Характеризуются меньшей трудоемкостью процесса. Возводить можно в любое время года. Обладают природно-климатической неприхотливостью, поэтому их эксплуатируют в значительном диапазоне колебания температурного режима.

Им не страшны грунтовые воды и разбухание грунта. В связи с этим отпадает необходимость в предварительном осушении участка, где будет проводиться строительство. Их можно применять на участках, где отмечается высокий горизонт подпочвенных вод, так как рабочая часть расположена ниже грунтовых вод. Используют на местности, обладающей разнообразным типом грунта, кроме каменистого. Последний неудобен в плане бурения. При установке свай с использованием техники обеспечивается максимальная точность. Можно устанавливать конструкции различного диаметра и разную глубину.

Часто винтовые сваи используют для временно возведенных объектов. После окончания функционирования объекта они могут быть разобраны и использованы повторно. Их используют, как для возведения новых построек, так и для реконструкции старых строений, когда требуется заменить фундаментную основу. Перечисленные положительные свойства относятся к конструкциям, которые произведены промышленным способом, так как они соответствуют международным стандартам.

Сколько понадобится винтовых свай?

По итогам обоих расчётов есть два значения – суммарная нагрузка (она передаётся от здания фундаменту) и несущая способность (с запасом срока эксплуатации) одной сваи.

Рассмотрим для наглядности пример. Онлайн калькулятор показал допустимую нагрузку на винтовую основу СВС-108 4,5 тонны с учётом поправочного коэффициента надёжности. По второму онлайн калькулятору общее значение нагрузки от здания (которое планируется к строительству) составило 64,2 тонны.

Получаем в результате деления требуемый результат:

64,2 : 4,5 = 14,02

Значение округляют до целого числа в большую сторону, поэтому получим 15 свай.

Это количество – минимальное, часто оказывается не окончательным, ведь существуют нормативы по расстановке свайных опор.

Нормативы:

• для каркасных, брусовых, бревенчатых построек сваи устанавливают с шагом не более 300 см;
• для сооружений из пенобетона, шлакобетона и газобетона шаг установки свайных опор должен быть не больше 200 см;
• если возводятся ограждения из лёгких стройматериалов, то дистанция между опорами 300-350 см;
• когда обустраиваются заборы из древесины или из профнастила, то шаг установки должен быть 250-300 см, он зависит от ветровой нагрузки.

Определяя места установки винтовых опор на плане постройки, учитывают следующие нормативы:

1. Обязательно сваи вкручиваются по углам постройки, также в местах (точке) пересечения либо присоединения несущих стен.
2. Под капитальными стенами (и внутренними, и внешними) сваи устанавливают с единым шагом. Это расстояние выбирают в зависимости от стенового материала и особенностей здания.
3. При строительстве веранд, террас, пристроек, сараев, примыкающих к дому, других лёгких пристроек свайное поле рассчитывают отдельно! И к фундаменту дома его не привязывают. Часто для подобных сооружений применяют сваи меньшего диаметра, существенно экономя на фундаменте.
4. Другой подход к тяжеловесным постройкам, которые будут располагаться внутри дома – это котёл, печь и т.п. В местах их расположения нужно основание усиливать двумя дополнительными сваями как минимум. Либо возводить отдельное мини-основание, которое не будет связано с основным фундаментом. Но для этого мини-основания потребуется отдельный план и расчёты количества свайных опор.

Так что возможен вариант, что понадобится вкручивание дополнительных свай сверх расчётного количества. Не стоит огорчаться – от этого итоговая несущая способность фундамента лишь выиграет. Но нельзя количество опор занижать. Даже в том случае, когда на плане при расстановке количество опор кажется избыточным.

Мы же хотим ещё раз предостеречь, что использовать винтовые сваи для основания дома 100% выгодно, если доверить возведение фундамента компетентной и проверенной компании. Организации, которая даёт гарантии, что качественно выполнит работу.

Не нужно обращаться за услугой к незнакомым строительным бригадам. Возможно, на этом этапе строительства вы сэкономите. Но где гарантии, что через год вам не придётся вызывать других мастеров, которые будут исправлять допущенные ошибки.

И на их устранение придётся потратить в несколько раз больше денег, чем вы уже потратили. Тоже касается и покупки винтовых свай. Приобретая изделия в кустарных производствах, вы закладываете мину замедленного действия под своё основание. А это неразумно, даже при очень привлекательной цене.

Особенности монтажа

Один человек обязательно должен следить за вертикалью

Рассматривая преимущества и недостатки винтовых свай, стоит уделить внимание особенности их конструкции и правилам монтажа, в соответствии с которыми осуществляется сооружение свайного фундамента. Для выполнения работ по монтажу требуются сваи, диаметр трубы которых составляет 108 миллиметров, а диаметр лопасти достигает 30 сантиметров. Нагрузка, которую они способны выдержать, достигает от двух до девяти тонн, в зависимости от качества грунта

Нагрузка, которую они способны выдержать, достигает от двух до девяти тонн, в зависимости от качества грунта.

Вкручивать можно двумя способами:

Исключив использования специальной техники, сваи вкручивают вручную.

Для выполнения данных работ потребуется физическая сила двух, тех или даже четырех человек. Из необходимых инструментов достаточно лома и упора. Сооружение свайного фундамента требует создания эффективного крутящего момента.

При большом объеме работ используйте технику!

Точность проведенного монтажа свайного фундамента является залогом прочности основания дома, поэтому выполнение всех работ должно соответствовать определенным правилам.

В первую очередь необходимо постоянно следить за вертикальностью вкручиваемой сваи. Такую тонность может обеспечить использование гидробура, который установлен на экскаваторе. Поэтому использование специальной техники не только облегчает решение поставленной задачи и ускоряет ход работ, но и гарантирует качество монтажа.

С целью экономии денежных средств можно воспользоваться ямобуром, получившим широкое распространение в индивидуальном строительстве.

Главным преимуществом винтовых свай можно считать их прочность, и особенность конструкции, обеспечивающую способность выдерживать повышенные нагрузки.

Все работы по монтажу свайного фундамента не занимают больше двух дней. Ведь нет необходимости рыть траншеи, заливать раствор и ждать пока он устоится. Достаточно низкая цена делает такое основание вполне доступным, а особенности конструкции позволяют проводить монтаж в любой местности и возводить дома даже склонах довольно большой крутизны.

Но говоря о преимуществах свайного фундамента, нельзя забывать и о существующих недостатках:

Упоминая возможность проведения работ на любых грунтах, стоит сказать, что устройство свайного фундамента на каменистых почвах достаточно затруднительно.

В такой местности невозможно установить основание из труб без использования специальной техники. Из-за этого цена данной конструкции сильно возрастает.Выбор металлических труб зависит не только от толщены их стенок и диаметра, но и от качества самого метала. От наружной коррозии сваи защищает только нанесение антикоррозийного состава перед началом монтажа.

Для того чтобы избежать коррозии внутренней необходимо залить ствол каждой сваи цементным раствором.Сооружение свайного фундамента возможно только при строительстве малоэтажных зданий. Дома из кирпича высотой в несколько этажей – это слишком большая нагрузка для такого основания.При необходимости обеспечения наличия подвала в доме, стоимость монтажа свайного фундамента резко возрастает. Это связано с необходимость утепления подвального помещения.Для надежной защиты от коррозии при контакте с грунтом, перед нанесением антикоррозийного состава требуется обязательная пескоструйная обработка.Наличие некачественного сварного шва в месте присоединения лопасти может стать причиной поломки в процессе вкручивания сваи.

На видео подробно разобран вопрос плюсов и минусов, рекомендуем посмотреть:

Выбирая тип фундамента для будущего дома, необходимо взвесить все минусы и плюсы каждой существующей конструкции и выбрать для себя наиболее подходящий вариант.

Дата: 13-07-2015Рейтинг: 38

Огромное разнообразие строительных материалов предлагает богатый выбор форм и материалов для создания уютного и надежного жилища. Основой жилища всегда считался фундамент, но и он может быть изготовлен из различных материалов.

Чтобы правильно выбрать материал, нужно обращать внимание на количество его преимуществ. Самым большим набором положительных качеств, пожалуй, обладает фундамент на винтовых сваях

Поэтому важно подробнее рассмотреть преимущества винтовых свай и сделать правильное решение при выборе материала для фундамента

Схема устройства винтовой сваи

Поэтому важно подробнее рассмотреть преимущества винтовых свай и сделать правильное решение при выборе материала для фундамента. Схема устройства винтовой сваи. Схема устройства винтовой сваи

Схема устройства винтовой сваи.

№2. Виды свай по технологии установки

Забивные сваи

Это, как правило, железобетонные сваи с заостренным концом. Монтаж происходит благодаря использованию специальных ударных установок. Сваи защищаются от разрушительных нагрузок благодаря наголовнику.

К основным преимуществам таких свай относится универсальность: использовать метод можно на любом грунте и в любую погоду. Скорость и производительность высока, а грунт вокруг сваи немного уплотняется, что повышает несущую способность будущего фундамента. Среди минусов – невозможность использования вблизи других строений, так как последствия воздействия ударной волны могут быть разрушительными.

Вибропогружные сваи

Заставить сваю погрузиться в грунт можно, если воздействовать на нее вибрацией. Вибрация передается на грунт, снижая его силу трения и сопротивления. Почва становится плывучей, а свая погружается под воздействием собственного веса. При подобном воздействии почва вокруг сваи также уплотняется, поэтому можно говорить о естественном усилении фундамента. Данный метод используется, когда имеют дело с песчаными и водонасыщенными грунтами. Сложнее приходится при работе с маловлажными и плотными грунтами, а для скальных пород вибрационный метод вовсе не подходит.

Среди преимуществ вибропогружных свай меньший шум и относительно небольшая стоимость обустройства. Без специальной техники, конечно, не обойтись, но ее можно взять в аренду. Жители Москвы и области могут обратиться в компанию «ИнтелСтрой», которая сдает в аренду вибропогружатели, причем вместе с квалифицированным персоналом. Все подробности можно узнать на странице https://vibrorent.ru/arenda/.

Винтовые сваи

Метод завинчивания используют для металлических и железобетонных свай со стальным наконечником. Винтовые сваи отличаются наличием лопастей на одном конце, благодаря которым и осуществляется их вхождение в грунт. Монтаж может осуществляться вручную, но проще использовать специальную технику.

Винтовые сваи используются на неплотных и подтапливаемых грунтах, а также тогда, когда необходимо обустроить фундамент в зоне с плотной застройкой, так что при строительстве дома в городе это отличный вариант.

Вдавливаемые сваи

В частном строительстве такие сваи используются крайне редко. На сваю воздействует большая статическая нагрузка, а оборудование, которое ее создает, требует наличия достаточного количества свободного места. Данный метод используют, когда работают с твердыми и плотными грунтами.

Буронабивные сваи

Это отдельный вид свай. Они создаются непосредственно на месте обустройства фундамента. Процесс создания состоит из таких этапов:

• подготовка скважин при помощи ударного или вращательного бура;
• установка обсадной трубы или заливка бетонного раствора, в зависимости от того, какой метод используется. Если выбран вариант с обсадными трубами, то сначала в скважину погружается специальная труба, которая укрепит стенки. В противном случае по ходу бурения скважины заливается раствор бетона, который имеет ту же функцию – укреплять стенки;
• погружение в скважину арматуры;
• заливка бетоном. В некоторых случаях после этого достают обсадные трубы, но часто используют трубы, которые не демонтируются.

Преимущество способа – относительная простота и дешевизна, поэтому в частном строительстве этот метод пользуется большой популярностью. Транспортировать длинные сваи не придется, зато необходимо будет подготовить большое качество бетона, а тут без бетономешалки никуда. Специалисты говорят, что неприятной особенностью данного способа является невозможность проконтролировать качество изготовляемых свай. Что же касается ограничений, то на грунтах, склонных к вспучиванию и горизонтальной подвижке, такой фундамент использовать нельзя.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Характеристика свайно-винтового фундамента

Строительство дома из бруса выполняют на фундаментах разного вида: столбчатом, плитном, ленточном, свайном. Последний вариант является популярным из-за своей универсальности относительно возможности использования на различных типах грунта, сравнительной дешевизны.

По конструкции выделяют такие разновидности свайных опор:

• забивные – это готовые столбы, заостренные с одного конца, монтаж которых осуществляется с применением специальной техники;
• винтовые, представляющие собой металлические трубы разного сечения с лопастями на конце, предназначенными для завинчивания в грунт;
• буронабивные – это опоры, непосредственно на месте строительства изготавливаемые путем заливки бетоном заранее пробуренных отверстий, с установленным внутри арматурным каркасом.

Среди прочих, винтовые сваи – это оптимальный и наименее затратный вариант для индивидуальных застройщиков. Их достаточно просто можно устанавливать вручную, применяя рычаги. Изготавливают изделия способом литья либо сваривают элементы сваи друг с другом. Винтовые опоры можно сделать в домашних условиях из металлической трубы нужного диаметра и железного (стального) листа.

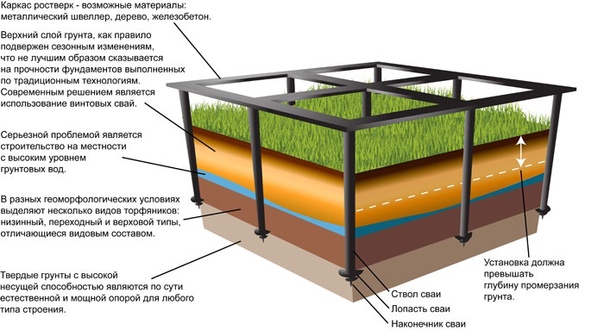

Схема свайно-винтового основания

Грунт при завинчивании буров уплотняется, а не разрыхляется. Это положительным образом сказывается на устойчивости сооружаемого основания.

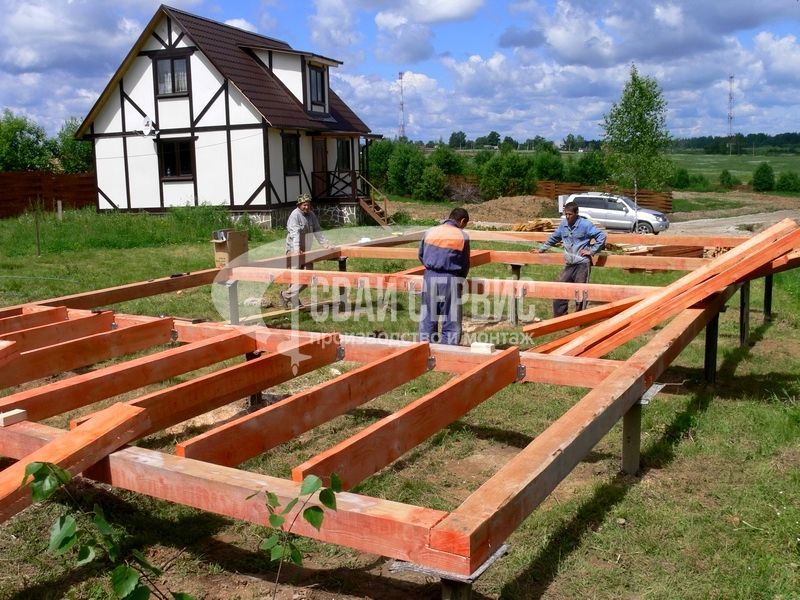

После монтажа столбов требуется выполнять их обвязку для достижения целостности, максимальной прочности и надежности конструкции.

Достоинства и плюсы свайно-винтового фундамента

Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.

+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.

+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.

Да-да, это свайно-винтовая контрукция.

+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.

Монтаж могут осуществить даже непрофессионалы.

+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.

+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.

+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.

Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.

+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.

Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.

+8. Чистота участка после закладки фундамента.

При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.

+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.

+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.

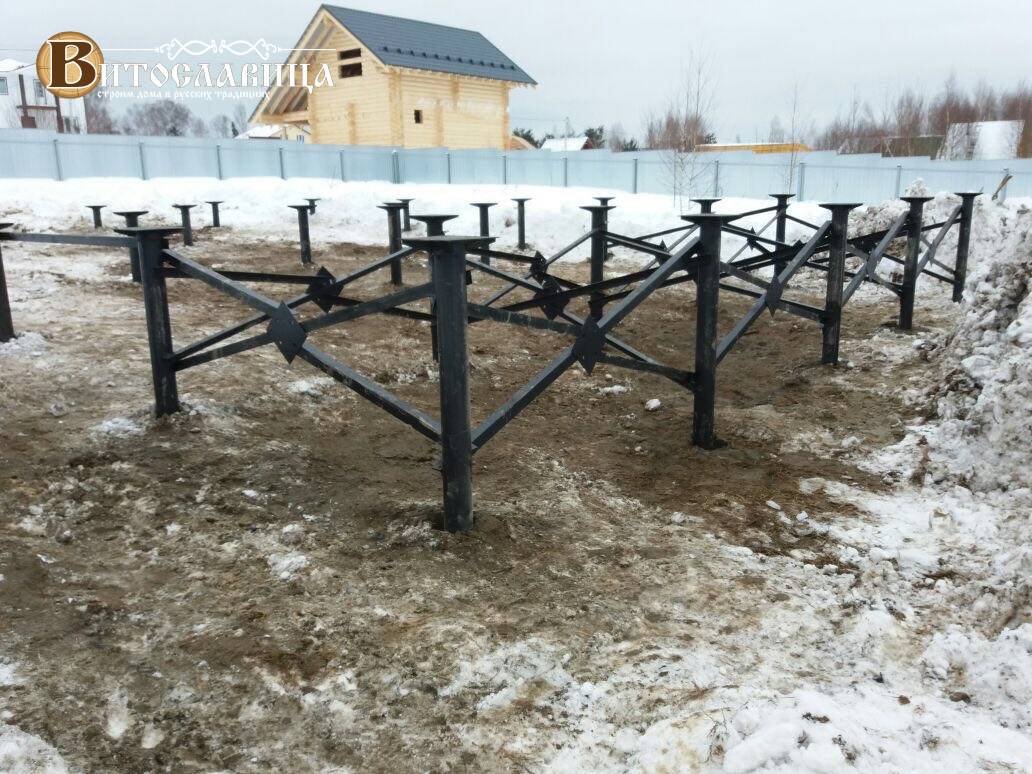

СВФ, возведенный зимой.

+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.

+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.

+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.

Винтовые сваи – что это такое?

Винтовые сваи для фундаментаВинтовые сваи для фундамента – это разновидность свай, заглубление которых в почву осуществляется путем соединения методов завинчивания, в противовес традиционному забиванию. Сваи винтовые отличает наличие лопастей на стволе, что делает возможным их установку, как специальной техникой, так и вручную.

Конструктивное устройство винтовой сваи

Конструктивные элементы винтовых свай

Устройство винтовой сваи не сложное и состоит из нескольких частей:

– труба (ствол). Верхняя часть трубы имеет технологическое отверстие для установки стержня, облегчающего завинчивание сваи;

– оголовок. Представляет собой металлическую площадку, которая закрепляется на верхней части ствола (трубы);

– лопасть. Спиралеобразный плоский элемент, расположенный на нижней части трубы.

Для защиты от коррозии свая имеет антикоррозионное покрытие. Материал подготовлен для сайта www.moydomik.net

Нормативы винтовых свай

Изготовление винтовых свай не регламентируется ГОСТом, однако ключевые нормативные положения содержатся в:

• СП 50-102-2003;
• СНиП 2.02.03-85;
• (ТУ) 5264-006-05773342-2007 «Сваи стальные винтовые».

Отдельные элементы регламентированы:

• качество металла:

  – ГОСТ 8732 – определяет качество конструкционных углеродистых сталей;

  – ГОСТ 19281 – определяет качество низколегированных и легированных сталей;

• качество антикоррозионного покрытия (слой цинка):

  – ГОСТ 9.307-89 – определяет параметры оцинкования для горячего метода нанесения;

  – ГОСТ 9.402-2004 – определяет параметры оцинкования для холодного метода.

качество лопастей:
– ГОСТ 977-88 «Отливки стальные».

качество сварочных швов – соответствующими нормативными положениями.

При этом существует международный стандарт ICC AC358, на который опирается большинство производителей.

Таким образом, производство свай выполняется по ТУ (технические условия), которые разработаны конкретным производителем.

Маркировка винтовых свай

Обозначение должно включать следующую техническую информацию:

• качество стали;
• длина (в м.п.);
• тип сваи (ВСЛ – предназначена для грунтов сезонного промерзания, ВСЛМ – для вечномерзлых грунтов);
• наружный диаметр трубы ствола сваи (в мм.);
• параметры наконечника: диаметр лопастей (в мм.), способ изготовления (литой или сварной), марка стали.

Проектирование фундамента на винтовых сваях осуществляется по СП 24.13330.2011.

Характеристики винтовых свай – виды, типы, размеры

Ввиду того, что винтовые сваи изготавливаются по ТУ и востребованы для строений разного назначения, на разных типах грунтов, на рынке представлено несколько их разновидностей, а обобщенная классификация приведена в таблице:

№ п/п	Классификационный признак	Детализация
1	Особенность грунта	– грунт сезонного промерзания; – вечномерзлый грунт.
2	Тип наконечника	– литой; – сварной.
3	Число лопастей	– однолопастные; – многолопастные.
4	Размер лопастей	– широколопастные; – узколопастные.
5	Размер трубы (мм)	– длина – 3-12 м. – диаметр – 89-325 мм. – толщина стенки – 8-12 мм.

Технические характеристики каждой из разновидностей

1. По особенности грунта:

грунт сезонного промерзания (ВСЛ). В этом случае применяются обычные сваи, которые завинчиваются в почву без предварительного бурения. Визуально такие сваи отличает классический тип лопасти и герметично заваренный конус сваи. Место установки сваи заполняется цементно-песчаным раствором;

вечномерзлый грунт (ВСЛМ). Завинчивание в почву требует предварительного бурения почвы. Визуально их отличает мелкая нарезка по всей длине ствола. Место установки сваи заполняется песком.

2. По типу наконечника сваи:

Задача наконечника – сделать процесс завинчивания сваи максимально легким.

литые наконечники для винтовых свай. Отличаются значительной стоимостью и оправданы при наличии очень плотных и/или вечномерзлых грунтов. Литой наконечник способен без разрушений ввинтить сваю в самый сложный грунт без деформации;

сварные наконечники для винтовых свай. Более дешевый вариант, однако, имеющий слабое место в виде сварного шва. Этот тип свай востребован застройщиками, которые выполняют завинчивание сваи вручную. Т.к. есть риск деформировать сваю при закручивании машинным способом. Свая в этом случае закручивается до упора (препятствия), а не до расчетной глубины.

3. По числу лопастей:

однолопастные. Сваи с одной лопастью могут использоваться только в плотных грунтах, в том случае, когда наконечник сваи будет упираться в твердое основание;

многолопастные. Количество лопастей может составлять от одного до шести. Чем слабее грунт, тем больше лопастей должно быть у сваи, это обусловлено тем, что многолопастные сваи более устойчивы к вдавливающим/выталкивающим и горизонтальным нагрузкам.

Виды винтовых свай (однолопастные, двулопастные и многолопастные)

4. По размеру лопастей:

широколопастные. Широкими считаются лопасти, диаметр которых превосходит диаметр трубы в полтора и более раз. По отдельным ТУ он может находиться в диапазоне от 200 до 350 мм. Значительный диаметр винтовых свай позволяет им сохранять стабильное положение в слабых грунтах. Отклонение в пределах +/- 9 мм.;

узколопастные. Разработаны для мерзлых и плотных грунтов. Благодаря тому, что диаметр лопасти винтовой сваи незначителен, её проще завинтить в грунт.

Толщина металла для лопастей варьируется в диапазоне от 9,5 до 12,5 мм.

5. По размеру трубы:

Размеры трубы – параметр собирательный, он включает в себя:

• диаметр трубы (ствола) – 159-325 мм. Среди наиболее востребованных – 89, 108 и 133 мм.;
• длина трубы – 3-12 м.п. Отклонение в пределах +/- 50 мм;
• толщина металла – 8-12 мм. Отклонение в пределах +/- 2 мм.

Утолщение стенок в свою очередь повышает стоимость винтовой сваи, однако уменьшение толщины снижает её эксплуатационные характеристики. Международный стандарт ICC AC358 регламентирует толщину стенок ствола сваи в 8 мм. для использования в нейтральном грунте, и 9,5 мм для химически активного грунта.

Примечание. На рынке присутствуют сваи с толщиной стенки 3-4 мм.

Применение типоразмеров винтовых свай в зависимости от назначения строения представлено в таблице:
