Ручной заклепочник: выбор и использование инструмента

Обзор видов

Развитие ручных механических заклепочников шло по нескольким основным направлениям, общим оставалась необходимость приложения физических усилий на силовой механизм для формирования прочного соединения.

По используемому виду заклепок

Эволюция заклепочников шла параллельно с эволюцией заклепок, это привело к появлению принципиально различных инструментов. Традиционно заклепки изготавливаются из стали, меди или алюминия. Применение различных металлов требует разных усилий и разной конструкции клепальников. Соединение простыми медными или алюминиевыми заклепками можно было производить при помощи молотка, то же можно было проделать и со стальными заклепками. Однако в условиях домашней мастерской или гаража нередко такая, на первый взгляд простая операция, оказывалась почти неосуществимой.

Другое дело – применение стальных вытяжных заклепок. Для вытяжных заклепок вполне достаточно ручного механического заклепочника. Развитие рычажно-храпового механизма позволило разработать инструмент и для стальных заклепок. Несколько отличается инструмент для резьбовых заклепок. Работа с таким устройством, в отличие от вытяжных клепальников, занимает больше времени, однако, соединение получается боле прочным.

По количеству рукояток

Ручные заклепочники разделились на так называемые двуручные и одноручные, в зависимости от того, сколько рук задействованы при выполнении операции. Двуручный клепальник дает весьма значительное усилие. Такой инструмент может применяться для длительной работы, так как достаточно равномерно распределяет нагрузку, а благодаря длинным рукояткам и рычажному механизму, позволяет обойтись относительно небольшими физическими усилиями

Некоторые модели для установки пустотелых заклепок снабжаются специальным контейнером для сбора обломленных штырей, что особенно важно при выполнении промышленного объема работ. Однако у данной разновидности инструмента есть и недостаток, с его помощью можно работать лишь, обеспечив свободный доступ к месту соединения

Эту проблему позволяет решить одноручный клепальник – так называемый «пистолет». Усилие на храповой механизм передается от одной руки, путем сжатия подвижно и неподвижной рукояток. При установке тонких и коротких клепок бывает достаточно одного движения, однако, чаще все же приходится проделать несколько сжатий рукояток до того, как заклепка завальцуется, а штырь обломится. Такой инструмент может применяться для установки небольшого количества заклепок, так как длина рукояток все же требует довольно большого физического усилия.

Однако небольшие габариты позволяют использовать одноручный инструмент там, где двуручный невозможно разместить. Кроме этого, некоторые модели снабжены поворотной головкой, что значительно расширяет диапазон их применения. Большинство моделей имеют усиленный корпус, неподвижно соединенный с одной из рукояток, это позволяет успешно использовать инструмент на протяжении многих лет. Профессионалы имеют в своем арсенале как двуручный, так и одноручный инструменты, позволяющие быстро и эффективно производить клепку любых деталей и материалов.

Отдельный вид представляет клепальник «гармошка», он же «лягушка». Его также можно отнести к одноручным инструментам. Усилие на механизм передается от сжимаемой рычажной системы. С помощью такого клепальника можно довольно эффективно применять клепки большого диаметра.

Устройство и характеристики

Так как ручной заклепочник является самым популярным и востребованным видом этого инструмента, именно он и выступит в качестве примера для изучения основных узлов.

Читать далее: ТОП лучших гелей для интимной гигиены

В основе механического клепальника лежат следующие элементы:

• Головка – элемент, который надевается непосредственно на сердцевину заклепки.
• Корпус – выступает одновременно в роли нижней рукояти и станины для упора.
• Верхняя рукоять – представляет собой силовой рычаг, посредством оси опирающийся на корпус.
• Рабочая втулка и цанговые кулачки. Их парная работа крепко закрепляет стержень заклепки после сжатия рукоятей. Кроме того, кулачки служат для вытягивания стержня из втулки, в следствии чего образуется расклепанное кольцо. По мере разжатия рукоятей, втулка отпускает цанговый механизм, переводя его в изначальное положение.
• Пружина – служит для удаления сердечника из головки. Упором для нее выступает крышка, которую снимают, если требуется осмотреть кулачки инструмента.

• Поддерживаемый тип заклепок. Это могут быть вытяжные или резьбовые крепежные элементы.

• Толщина заклепок и их материал.

• Материал корпуса и покрытия рукоятей.

• Длина рычага. Чем она больше, тем меньшее усилие необходимо прикладывать при работе.

• Вес и габаритные размеры. К последним относится не только ширина и высота самого корпуса, но и длина головки, определяющая возможную глубину ее погружения в отверстия, а также способность работать в ограниченном пространстве.

Материал

Для изготовления заклепочников используется преимущественно хромистая и инструментальная сталь, так как узлы подвержены регулярным нагрузкам.

Некоторые модели отличаются алюминиевым корпусом с хромомолибденовыми ручками.

Покрытие рукоятей изготавливается из PVC пластика.

Размеры и вес

Механические заклепочники в среднем имеют следующие размеры:

• Длина: 210 – 500 мм;
• Внутренний диаметр патрона: 2,4 – 8 мм;
• Длина патрона: 24 – 70 мм;
• Вес: 300 – 1100 г.

Заклепочники типа гармошка могут весить вплоть до 4 кг.

Комплектация

В комплект поставки хорошего заклепочника включаются сменные головки под различные диаметры вытяжных заклепок.

В комплект заклепочников для резьбовых заклепок зачастую также включены насадки под крепеж диаметром 5, 6, 8 и 10 мм.

Как выбрать заклепочник?

В магазинах представлен широкий ассортимент инструментов, облегчающих работу мастерам. Выбрать хороший заклепочник сложно, необходимо учесть множество нюансов, чтобы инструмент прослужил долгое время без нареканий.

1. Ценовая категория модели важна, очень дорогой инструмент может запылиться без дела, а слишком дешевый быстро выйти из строя.
2. Вид инструмента необходимо выбирать в зависимости от типа материала, с которым придется работать. Поворотный заклепочник удобен для соединения сложнодоступных мест, его можно установить под любым углом к поверхности. Усиленный аппарат прослужит дольше и предназначен для частого использования, ручной инструмент хорош для мастеров, которым приходится устанавливать заклепки редко.
3. Материал корпуса – изделия из пластика не стоит покупать, лучше остановиться на заклепочниках из стали.
4. Вес инструмента важен, его необходимо подержать в руках и оценить, насколько он тяжелый. Чем мощнее аппарат, тем больше он весит.
5. Расходные материалы и комплектация – хороший инструмент продается в удобных кейсах и имеет сменные насадки.

https://youtube.com/watch?v=8pqTC-7AE1U%250D

Ручной заклепочник – рейтинг лучших

Домашние мастера, работающие с металлом и другими материалами, должны иметь в своем арсенале заклепочник. Приобретать дорогостоящие пневматические модели для мини-мастерской нет смысла, специалисты рекомендуют остановиться на ручных инструментах известных производителей. ТОП-3 лучших заклепочников выглядит следующим образом.

1. Kraftool Industrie 31178 – отличная модель ручного пистолета, комплектующаяся несколькими ключами, разнообразными насадками. Поворотная головка удобна в работе, резиновые накладки на ручках делают применение инструмента безопасным. Ударопрочный корпус выполнен из качественного сплава. Минусом модели считается высокая стоимость.
2. Заклепочник Gesipa – проверенная временем модель, пользующаяся спросом на рынке. Легко справляется с разными клепками, имеет стальной корпус и кованые ручки. Резиновые накладки делают применение инструмента удобным. Небольшой вес и бюджетная цена делают этот инструмент востребованным на рынке.
3. Пистолеты для клепания марки Кобальт – недорогие, но качественные модели. Литой корпус, удобные рукоятки и проверенный механизм отличают инструменты данного бренда. Комплектация насадками разного размера делает применение этих заклепочников удобным.

Рекомендации по выбору инструмента

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства

Но помимо него, немаловажное значение имеют и другие характеристики:

Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель
При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной
Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок

Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Насадка на дрель/шуруповерт и особенности выбора

При большом фронте работ с использованием ручных заклепочников, руки очень устают. Конечно, есть аккумуляторные, но цена на них совсем не радует. А если еще и использование — только изредка, покупать электроинструмент нецелесообразно. В этом случае можно пойти на компромисс — приобрести насадку на дрель или шуруповерт для установки заклепок.

Это небольшой адаптер (насадка), который вставляется в патрон. Есть они под винтовые и вытяжные заклепки. При желании можно найти и под другие типы крепежа.

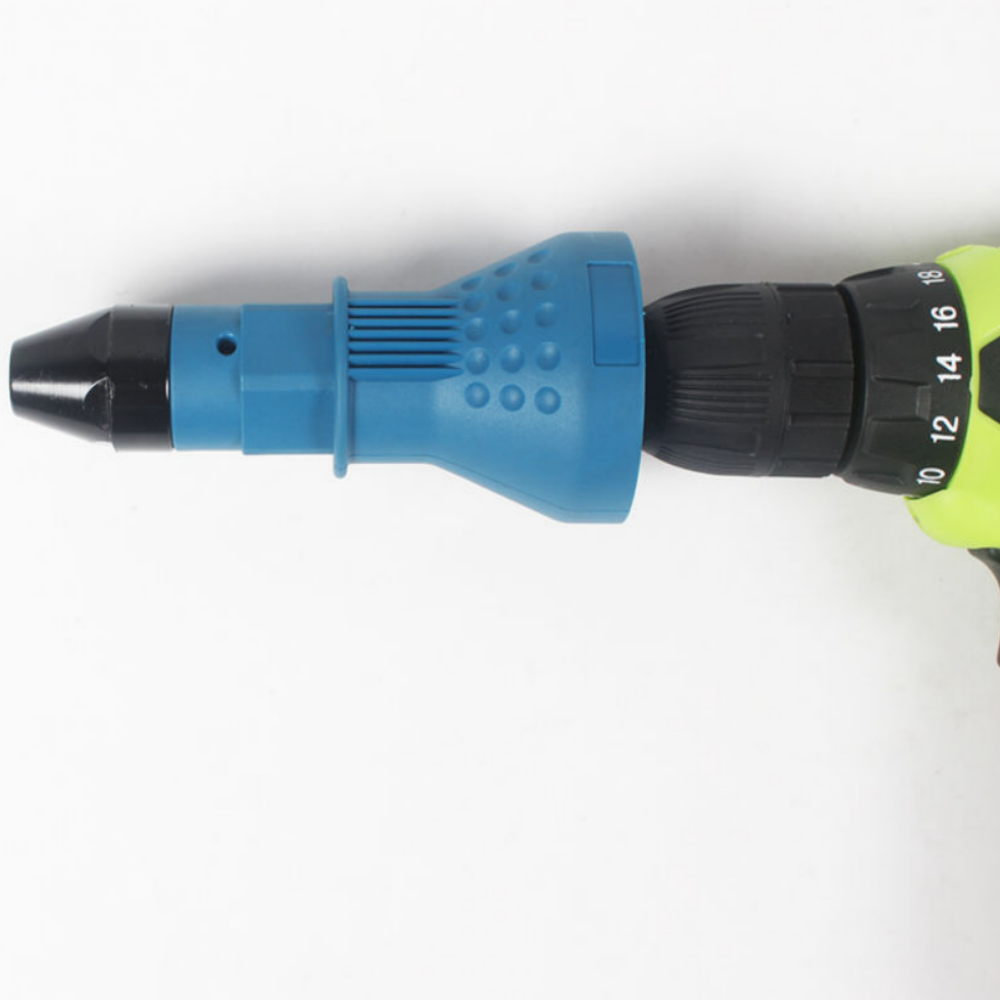

Адаптер (насадка) на дрель для установки вытяжных заклепок

Принцип работы дрели с насадкой для вытяжных заклепок не отличается — все так же инструмент тянет за штырь, потом его обрывает. Вот только обломанные «хвосты» надо самому доставать, переключая дрель на реверс. В случае использования винтовых заклепок, реверс тоже потребуется — чтобы вынуть насадку из установленного крепежа.

Насадка на дрель для установки винтовых заклепок

Выбор заклепочных насадок на дрель аналогичен: по типу, размерам и материалу насадок. Ну, и хвостовик должен подходить к патрону электроинструмента

Также обратите внимание на наличие ручки. Это некритичный параметр, но повышает удобство использования

Дрель с накрученной насадкой тяжела и нестабильна. Поэтому при работе надо обязательно придерживать насадку рукой, фиксируя ее положение. Чтобы не держаться за насадку, надевают ручку. В таком варианте агрегатом пользоваться удобнее, получается более точно контролировать положение.

Виды инструмента по типу привода

Резьбовой заклепочник

По способу управления заклепочники бывают механическими, аккумуляторными, электрическими, пневматическими и пневмогидравлическими.

Заклепочники, требующие для работы источника питания, в быту часто называют заклепочноми пистолетами, благодаря их форме. Ими удобно пользоваться, не нужно прилагать лишних физических усилий. Производительность такого пистолета зависит от мощности. Но в любом случае эффективность оборудования с электрическим или пневматическим приводом существенно выше, чем ручного.

Полупрофессиональные и профессиональные модели имеют достаточно высокую стоимость. Используют их в основном в строительных и монтажных работах, на производстве, в мастерских.

Механические или ручные заклепочники являются наиболее распространенным вариантом и используются в производственной сфере и дома. Ручные инструменты легки, удобны, надежны, не зависят от внешних источников энергии.

Стоимость их относительно невысока и варьируется в зависимости от наличия дополнительных функций, комплектации, производителя. Действие ручного заклепочника основана на принципе рычага и требует применения физической силы.

Модели ручного инструмента отличаются величиной прилагаемого усилия в процессе клепки. Профессиональные приспособления обычно больше по размеру и мощнее.

Бытовой одноручный заклепник эффективен в работе с заклепками малого диаметра, до 5мм. Более профессиональные модели кулисного типа с одной рукояткой используются чаще в мастерских или в частном строительстве, где требуется устанавливать достаточно большое количество крепежных элементов.

Для более крупных и жестких заклепок используют двуручный вариант. Храповый механизм, установленный в усиленных заклепочных инструментах, облегчает работу.

Заклепочник-гармошка требует меньше затрат труда пользователя. Особенности устройства создают мощный рычаг и снижают прилагаемое усилие.

Для заготовок со сложным профилем, работы в труднодоступных местах применяются инструменты с поворотной головкой. Механизм может поворачиваться на 360º.

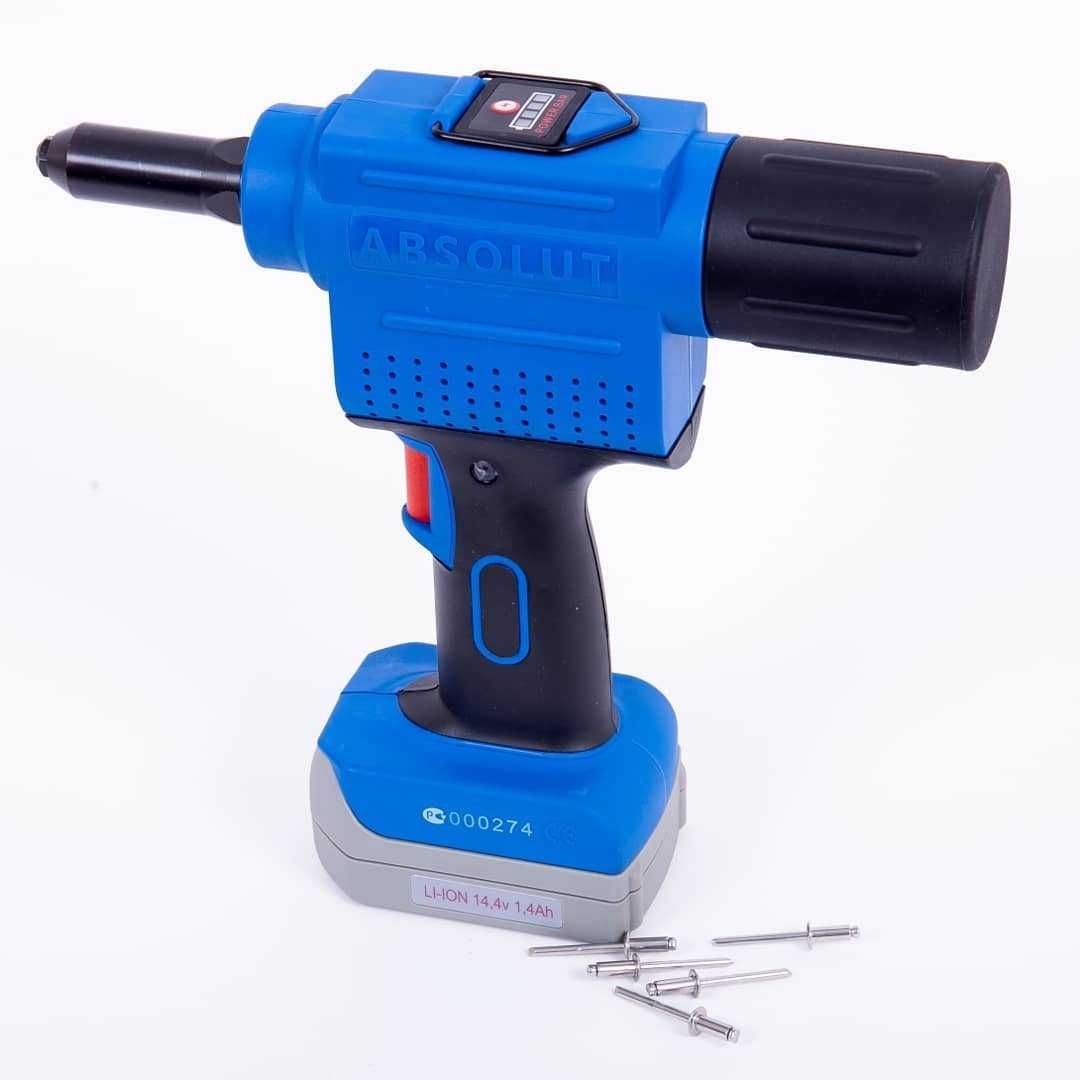

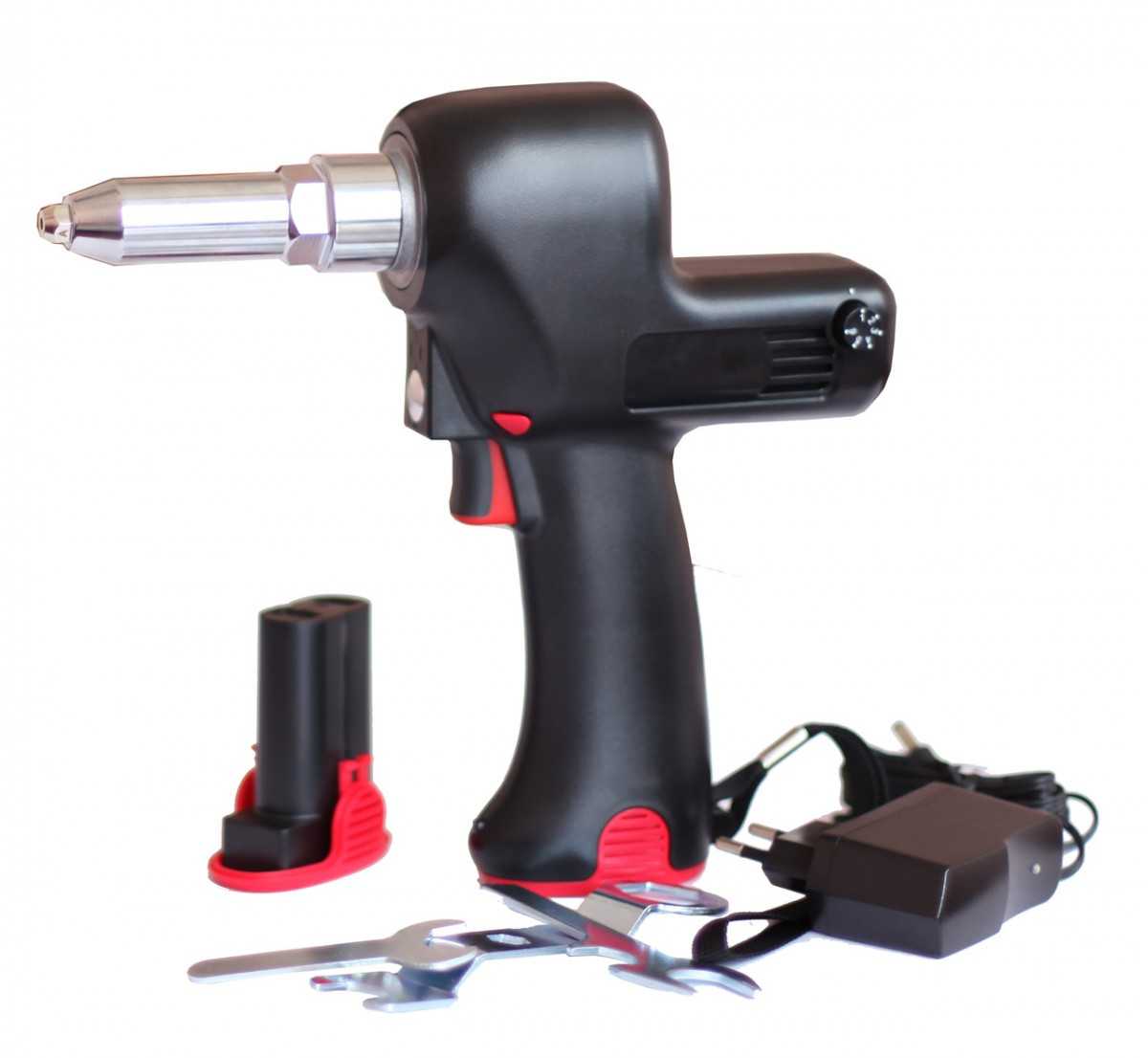

Аккумуляторный заклепочник

Преимущество аккумуляторного заклепочника в том, что он используется автономно от источников электропитания, позволяет быстро и мобильно проводить большие объемы клепальных соединений, незаменим для проведения фасадных работ. Правильно заряженной батареи хватит на 400-1900 заклепок.

Эргономичная конструкция, легкий вес и небольшие размеры многих из них дают возможность мастеру легко удерживать аппарат одной рукой и вести работы на высоте. Аппараты активно используются в строительно-монтажных работах, при монтаже вентилируемых фасадов.

Аккумуляторные заклепочники обеспечиваются электронным блоком управления, предохраняющим аппарат от возникающих силовых нагрузок. Корпус инструмента изготовлен из ударопрочного материала.

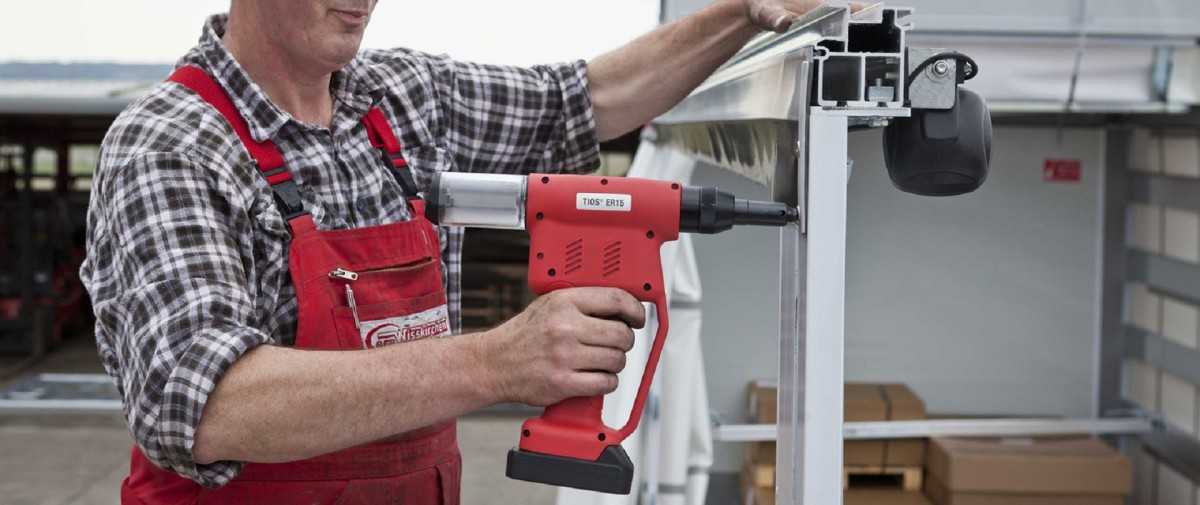

Фото электрических заклепочников

Также рекомендуем просмотреть:

• Лучшие станки по дереву для домашнего использования
• Обзор лучших видов сверлильных станков
• Вязальный пистолет для арматуры
• Как выбрать паяльник для полипропиленовых труб
• ТОП лучших торцовочных пил
• Как выбрать хорошую циркулярную пилу
• Обзор лучших электрических рубанков
• Обзор самых надежных цепных электропил
• Лучшие ручные фрезеры по дереву
• Строительный степлер электрического типа
• Лучшие электрические краскопульты
• Лучшие шлифовальные машины
• Какой сетевой шуруповерт лучше выбрать
• Рейтинг лучших воздуходувок
• Как выбрать реноватор
• Как выбрать электрические ножницы по металлу
• Какой строительный фен лучше выбрать
• Обзор лучших клеевых пистолетов
• Рейтинг лучших ударных дрелей
• Как выбрать мини-дрель
• ТОП-лучших электролобзиков 2018 года
• Обзор лучших дрелей 2018 года
• ТОП лучших граверов
• Лучшие аккумуляторные отвертки
• Лучшие болгарки
• Как выбрать хорошую электроножовку
• Обзор лучших моделей электрических триммеров
• Какой строительный пылесос выбрать
• Ремонт электроинструмента своими руками
• Обзор лучших паяльников для дома
• Обзор лучших перфораторов по надежности
• Лучшие полировальные машинки
• Лучшие сабельные пилы
• Как выбрать хороший отбойный молоток
• Лучшие шуруповерты 2018 года
• Обзор лучших штроборезов
• Как выбрать хороший гайковерт

Помогите сайту, поделитесь в соцсетях

Описание и принцип действия

Пневматический заклепочник – это специальный инструмент, функцией которого является монтаж вытяжных и реечных заклепок. Инструмент отличается высокой прочностью и устойчивостью к вибрации. Результат его работы можно сравнить с точечной сваркой. Он широко используются в профессиональной деятельности и в быту. Для работы данным инструментом необходимо приложить друг к другу скрепляемые материалы и просверлить в нужном месте сквозное отверстие.

Сначала подбираем для заклепочника гильзу нужного размера, чтобы она соответствовала окружности стержня заклепки, затем вставляем ее в инструмент и закрепляем гаечным ключом. Заклепку со стержнем устанавливаем вплотную к поверхности, чтобы кончик полностью вошел в отверстие. Осматриваем, чтобы на другой стороне головка выглядывала минимум на 1 см. Потихоньку надавливаем на заклепочник до полного его соприкосновения с головкой и снимаем рычаг несколько раз до образования ножки.

Плюсы и минусы

Заклепочники применяются при сборке самых разных металлических и смешанных конструкций. Они используются в строительстве, радиопромышленности, транспортном машиностроении, ремонтных работах: там, где не требуется высокое усилие крепления.

Основные преимущества заклепочников перед другими инструментами для создания неразъемных соединений, таких как сварка или склеивание, следующие:

• исключительная простота конструкции и самой технологии;
• дешевизна инструмента и расходных материалов;
• нет необходимости в тщательной подготовке поверхности, ее механической очистке и обезжиривании, а также в снятии оксидных пленок;
• способность работать в узких местах и стесненных условиях;
• возможность соединять самые разные металлы и сплавы, а также неметаллические материалы;
• нет необходимости в применении высоких температур или вредных для здоровья клеящих составов.

Есть у заклепочников и недостатки:

• ограниченная прочность соединения;
• соединение негерметично;
• ослабление тонколистовых деталей в месте сверления отверстий;
• спорный внешний вид клепаного изделия.

Заклепочник ручной имеет ограниченную прочность соединения

В целом, для определенного применения преимущества значительно перевешивают недостатки.

Виды заклепочника

Существуют разные виды клепальных аппаратов. Они отличаются по типу ручек на двуручные, обе рукоятки у которых являются подвижными, и одноручные, где подвижна одна часть. Клепальник-гармошка имеет оригинальный прижимной механизм. Поворотные головки на некоторых видах инструментов обеспечивают возможность работать к трудным местам. Ценовая категория клепальников в магазине зависит от типа устройства и от диаметра клепок, с которыми он может работать. По принципу действия заклепочники бывают:

• ручными;
• электрическими;
• пневматическими.

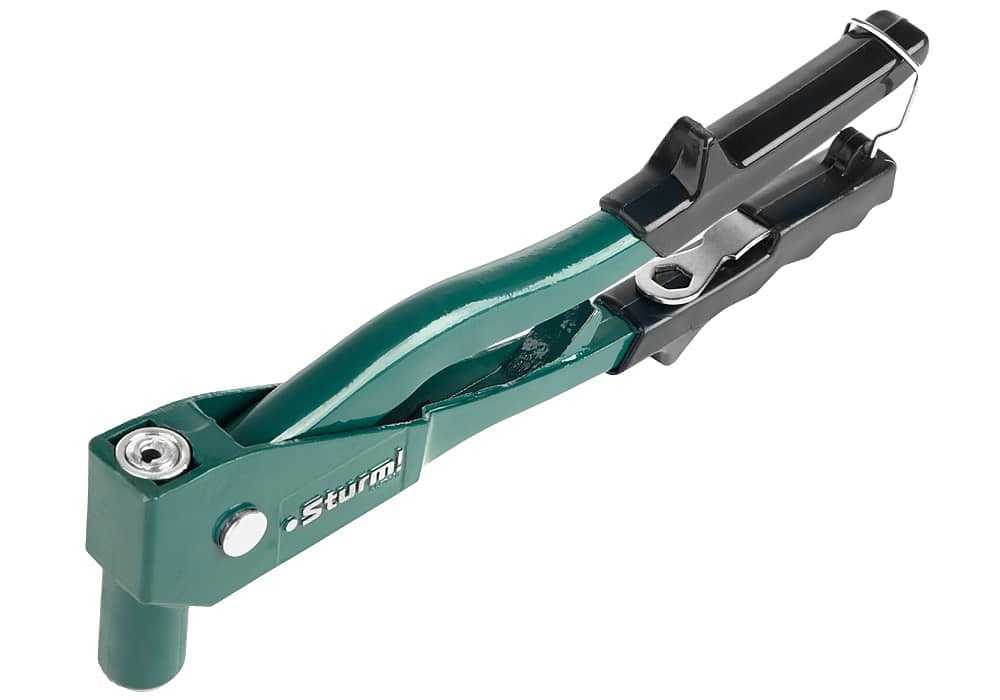

Ручной заклепочник

Невысокая стоимость и удобство эксплуатации отличает ручные модели аппаратов для соединения элементов

Разбираясь, какой заклепочник лучше выбрать для домашнего использования, стоит остановить внимание на видах инструментов, работающих по типу «ножниц». Подобные модели, как и одноручные, развивают наименьшее усилие из всех моделей клепательных аппаратов

Их используют для работы с мягкими материалами, например, алюминием или медью. Плюсы ручных инструментов это:

• компактные размеры;
• возможность работать одной рукой.

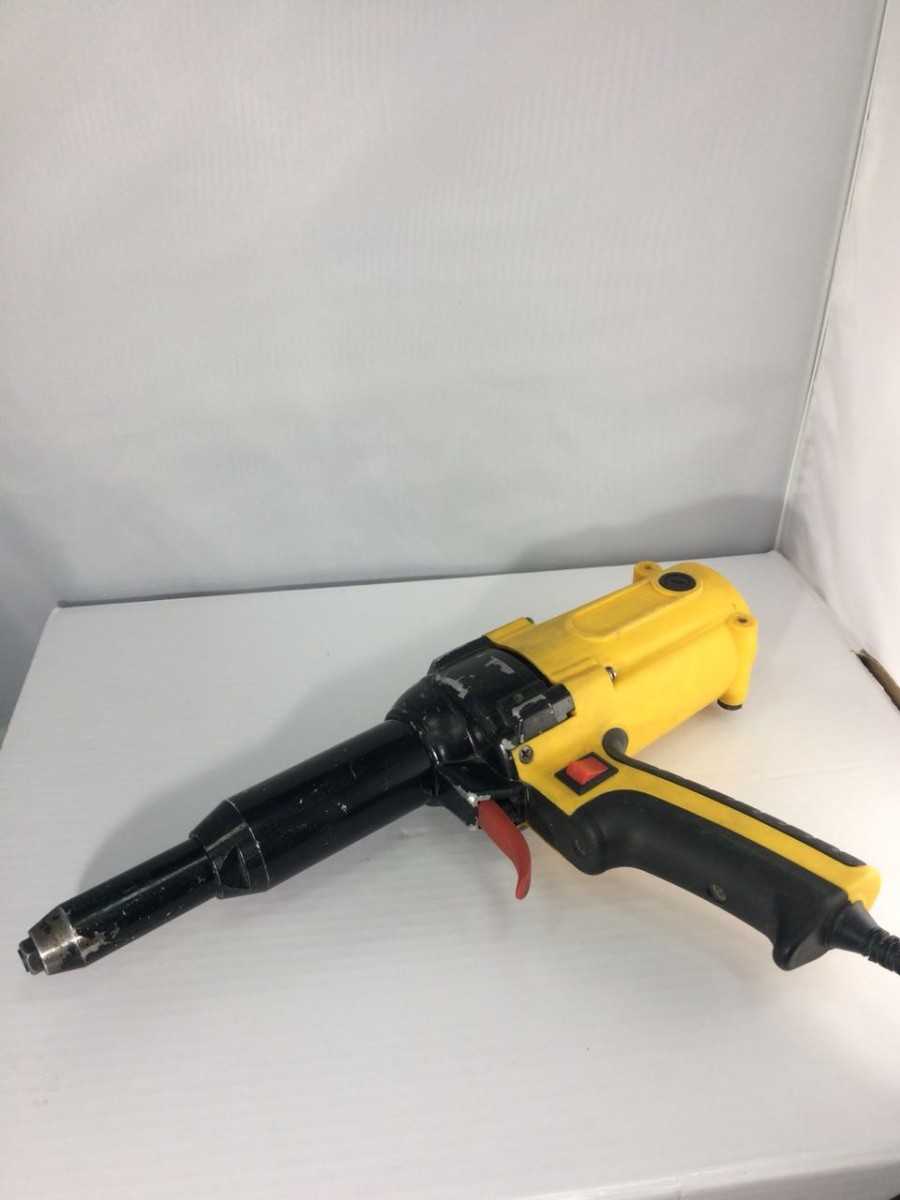

Электрический заклепочник

Инструменты, работающие от сети, всегда на порядок мощнее ручных. Электрический и аккумуляторный заклепочник – мощное приспособление, облегчающее работу с любыми видами деталей. Устойчивый к вибрациям, незаменимый в труднодоступных местах, данный вид инструмента широко применяется в быту и на производстве. Отличаются электрические модели весом и мобильностью – аккумуляторный пистолет тяжелее, но удобнее, его можно использовать в любых местах. Достоинства подобных заклепочников известны:

• высокая надежность;
• устойчивость к механическим воздействиям;
• способность сохранять внешний вид деталей;
• широкий спектр материалов, с которыми можно работать.

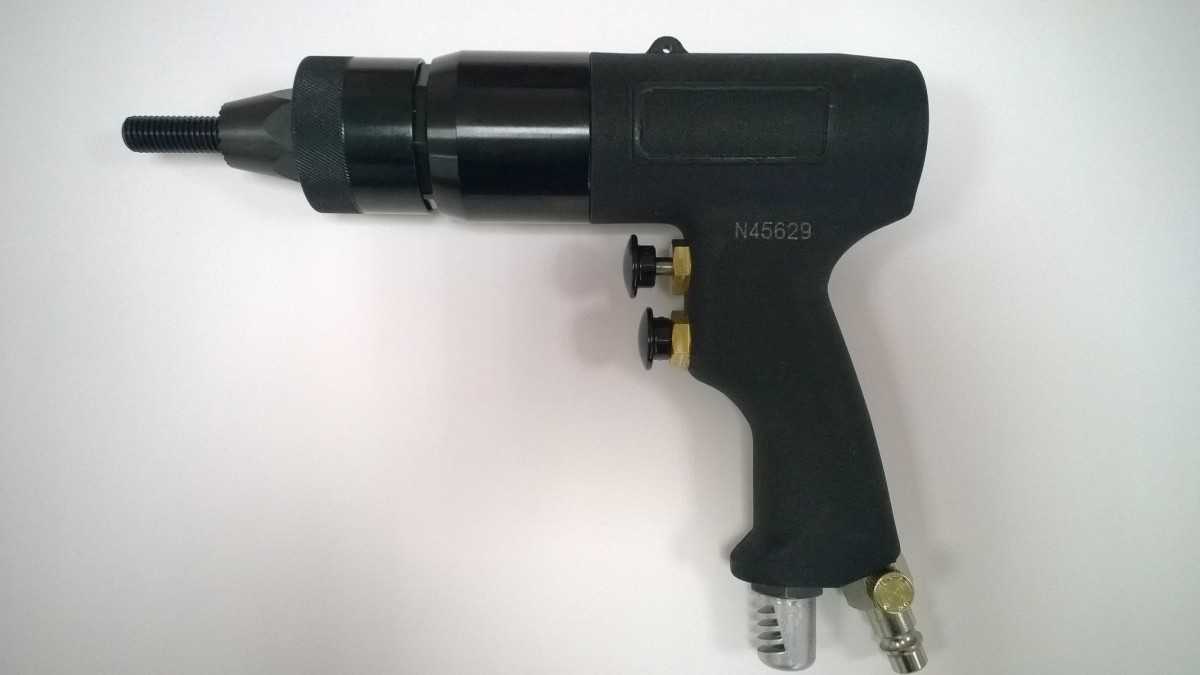

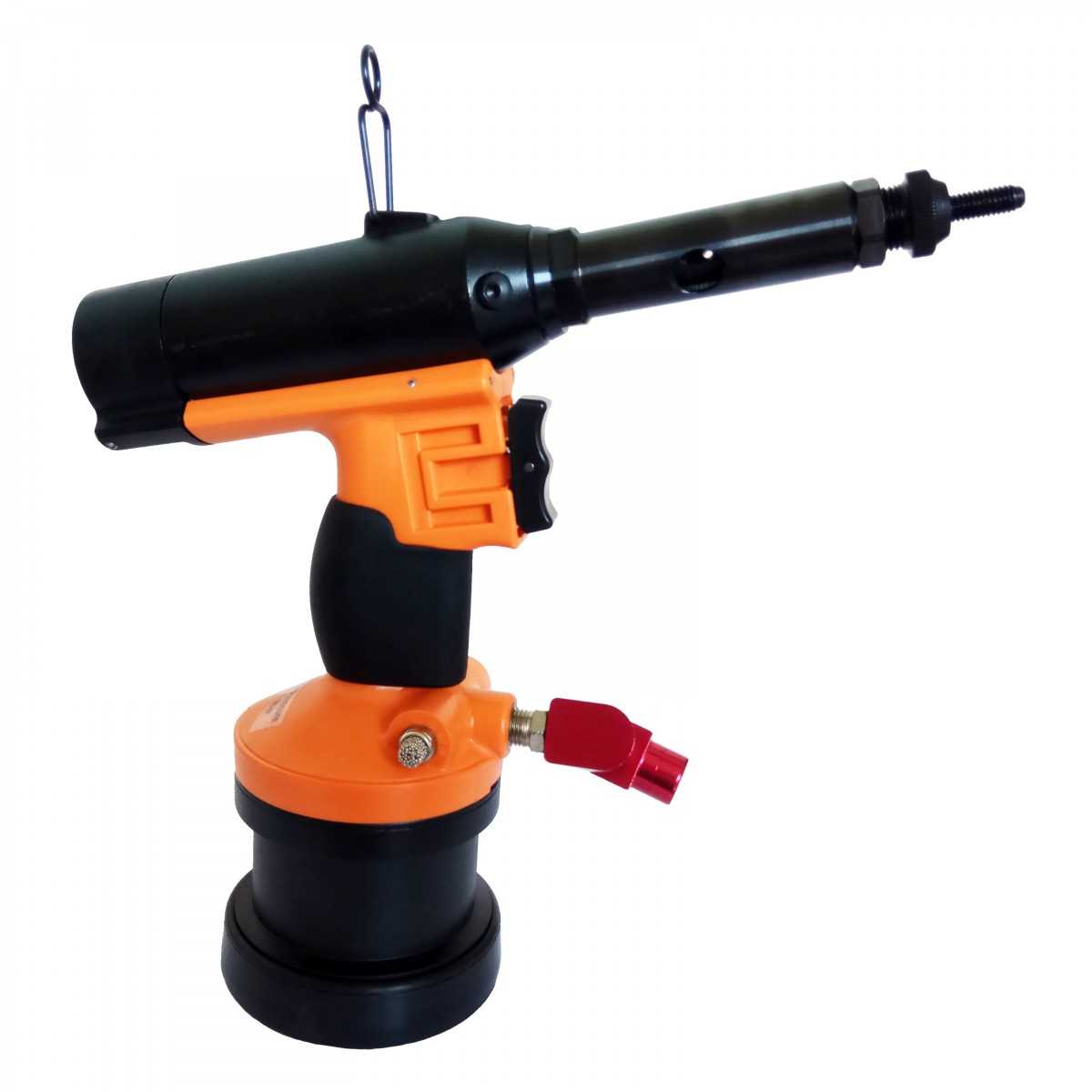

Пневматический заклепочник

Крупные современные аппараты, например, самолеты и корабли, содержат миллионы заклепок. Ручные инструменты для таких работ не применяются, специалисты используют пневматические заклепочники для вытяжных заклепок. Каждая точка крепления устанавливается за несколько секунд, габариты и вес пистолета такие же, как у привычного всем шуруповерта. Плюсами пневматических заклепочников называют:

• значительную силу вытягивания;
• высокую производительность;
• простоту использования;
• отсутствие аккумуляторов;
• высокое качество соединения.

Предназначение

На сегодняшний день система клепания является одной из самых распространённых технологий соединения двух и более поверхностей. При помощи данной методики становится возможным монтаж конструкций в труднодоступных местах, там, где сварные работы не могут быть произведены по ряду причин. Наиболее частым ограничением применения сварки является присутствие в непосредственной близости от рабочих поверхностей легковоспламеняемых или поддерживающих горение предметов, а также в случае, если сами соединяемые детали изготовлены из горючих материалов. Кроме того, без использования заклёпочника не обойтись при монтаже в труднодоступных местах, где установка гаек или применение сварки невозможны.

Методика клепания с помощью вытяжного заклёпочника применяется в машиностроении, в ремонтных доках морских судов, в автомастерских и строительстве. Соединение, сформированное с помощью вытяжных заклёпок, хорошо выдерживает ударные, весовые и механические нагрузки. Оно не разрывается, а лишь растягивается на длину возможного натяжения заклёпочной втулки. При помощи вытяжного инструмента можно соединять различные по своей структуре и плотности материалы: металл, кожу, текстиль и пластик. Поверхности могут сочетаться в любых вариантах, образовывая прочное и долговечное соединение.

Плюсы и минусы

Использование сетевых устройств и работающих на аккумуляторах имеет целый перечень неоспоримых преимуществ.

1. Выполнение работ требует минимум физических усилий.
2. Оборудование характеризуется максимальной производительностью и эффективностью. В течение минуты такой аппарат способен установить до 10 заклёпок, что является ключевым эксплуатационным показателем при выполнении больших объёмов работ.
3. Высококачественные представители модельных рядов ведущих производителей способны устанавливать до миллиона заклепок. Многократно продлить срок эксплуатации оборудования позволит своевременное обслуживание и замена изнашивающихся деталей.
4. Многие модели рассчитаны на работу с метизными изделиями разных диаметров. Подобный инструмент, включая модели на батарейках, одинаково успешно используется при установке заклёпочных гаек, шпилек, вытяжных и резьбовых крепёжных элементов.

Говоря о минусах, прежде всего стоит акцентировать внимание на необходимости источника питания. В данном случае речь идёт больше о сетевых устройствах

Подобный недостаток полностью нивелируется при использовании аккумуляторных моделей. Их основным преимуществом является, конечно же, максимальная мобильность. Согласно заявленным характеристикам большинства производителей, одного заряда АКБ хватает минимум на 400 операций. В то же время присутствие дополнительного элемента конструкции увеличивает массу инструмента.

Какие бывают заклепочники и их область применения

Заклепочники бывают самых разных видов. Давайте попробуем разобраться в этом многообразии моделей и классифицировать их.

Для начала скажем, что инструмент предназначается для заклепок вытяжного и резьбового типа. Выпускаются две категории инструментов: для промышленного и бытового использования. Профессиональный инструмент позволяет создавать большее усилие и, соответственно, работать с заклепками из более твердых металлов. Бытовой инструмент применяется для заклепок из мягких металлов (медь, алюминий). По конструкции и способу создания усилия различают следующие виды:

• С одной рукоятью. Перемещением одной ручки инструмента создается усилие, вторая ручка остается неподвижной. В ее конце закрепляется монтажная головка.
• «Ножницы» – усилие создается с помощью сведения двух рукоятей. Эта конструкция позволяет создать значительное давление по сравнению с предыдущей.
• «Гармонь» – является гибридом вышеуказанных моделей, усилие создается с помощью нажима на управляющую ручку.

По виду привода различают:

• пневматический привод;
• ручной привод;
• привод от электрической сети;
• аккумуляторный привод;
• пневмогидравлический.

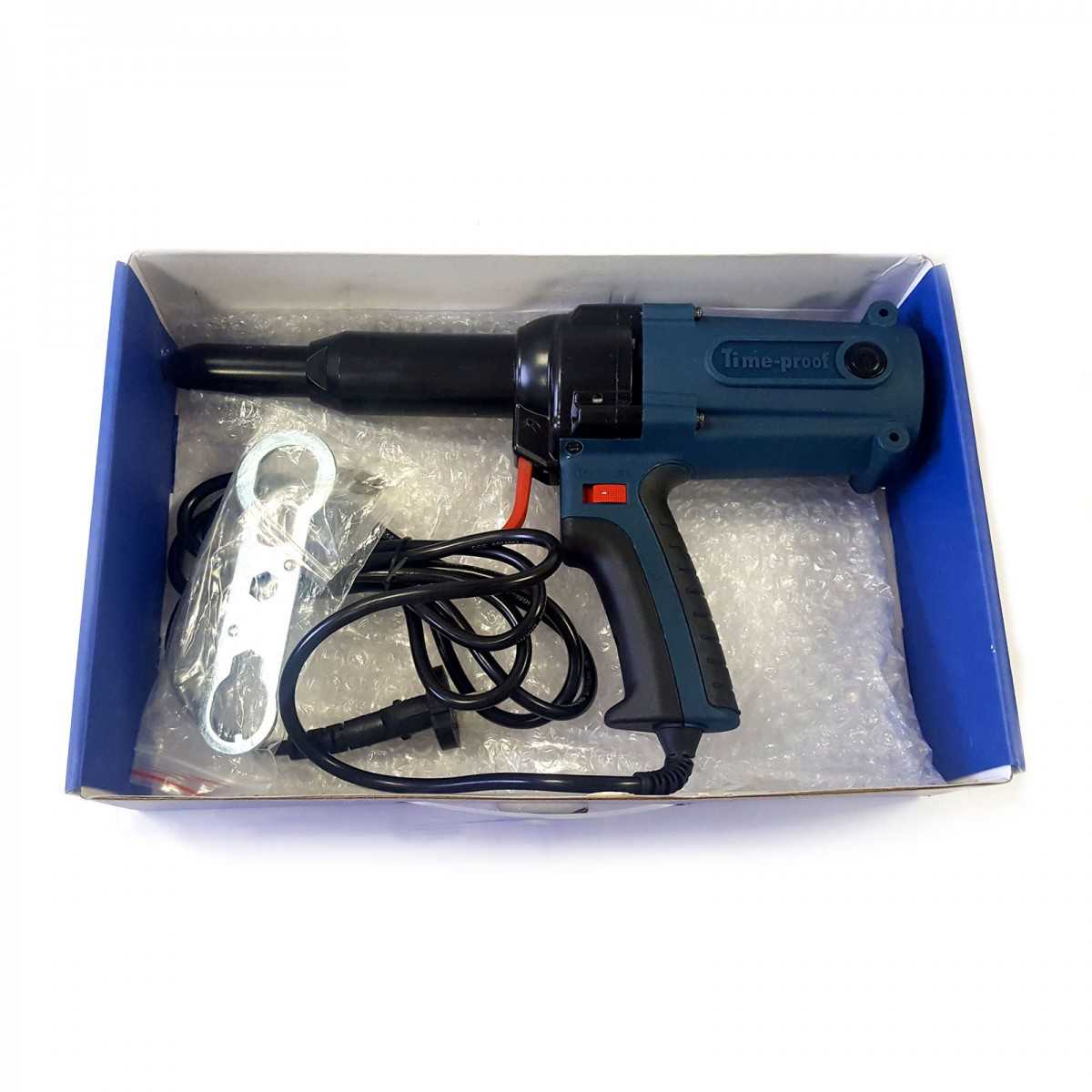

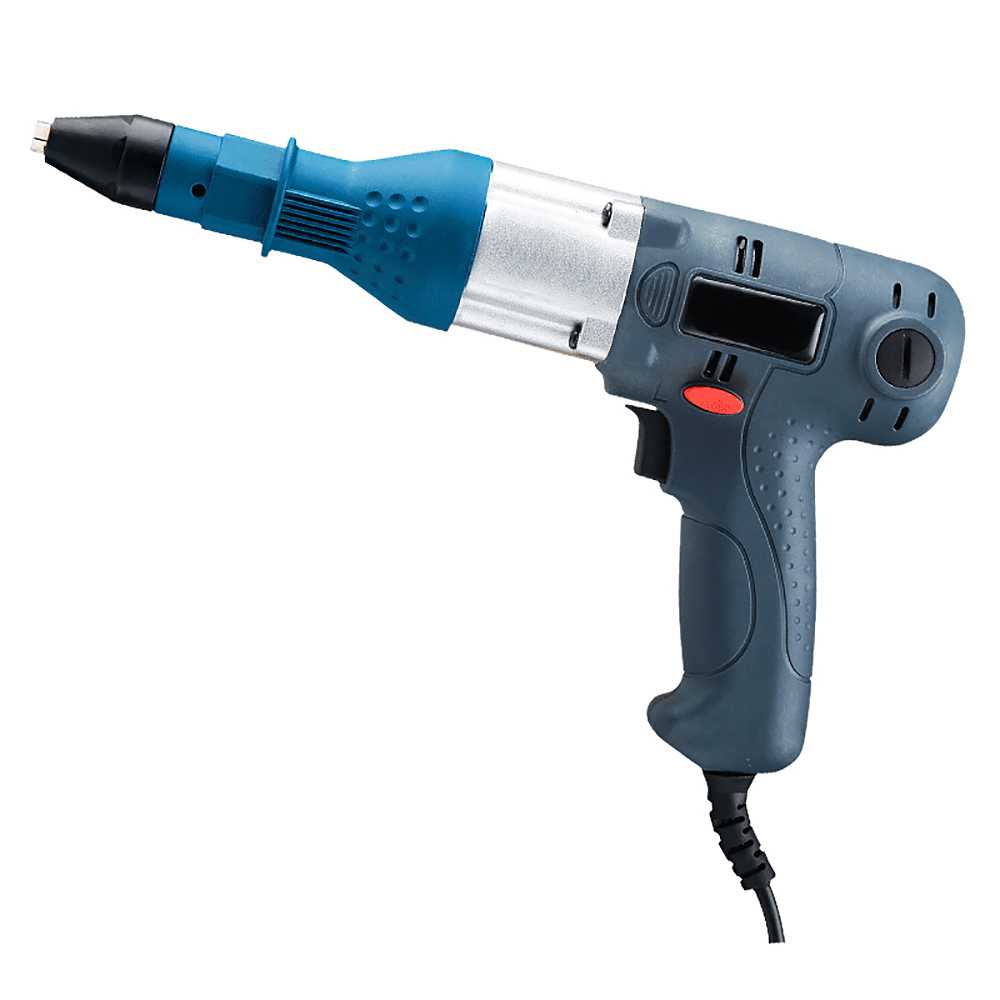

Заклепочник вытяжной электрический

Данный вид заклепочников очень пригодится вам, если нужно установить большое количество вытяжных заклепок, но есть небольшая проблема: отсутствует подача сжатого воздуха. Этот инструмент питается от сети 220 В и является не таким мобильным, как аккумуляторный заклепочник. Однако и стоит он значительно меньше аккумуляторного, так как батарея является недешевым удовольствием. Отличаются данные модели и меньшим весом.

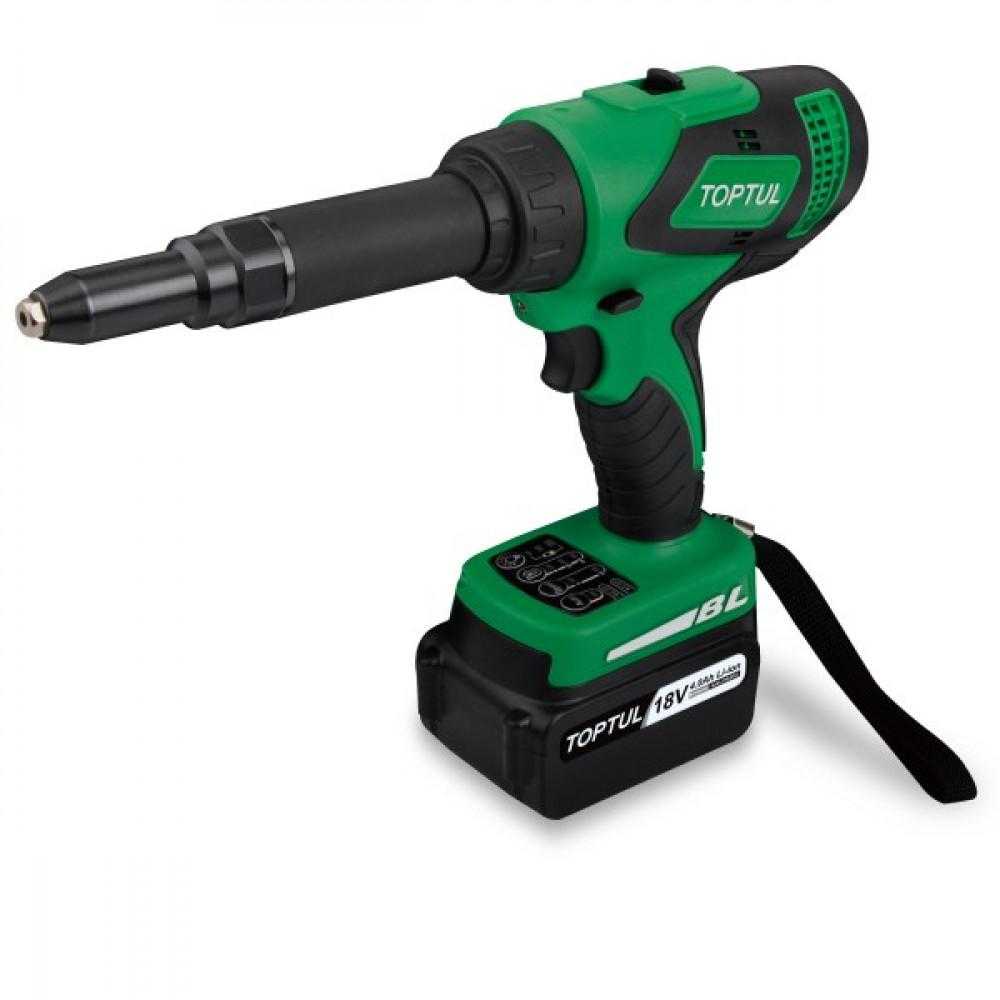

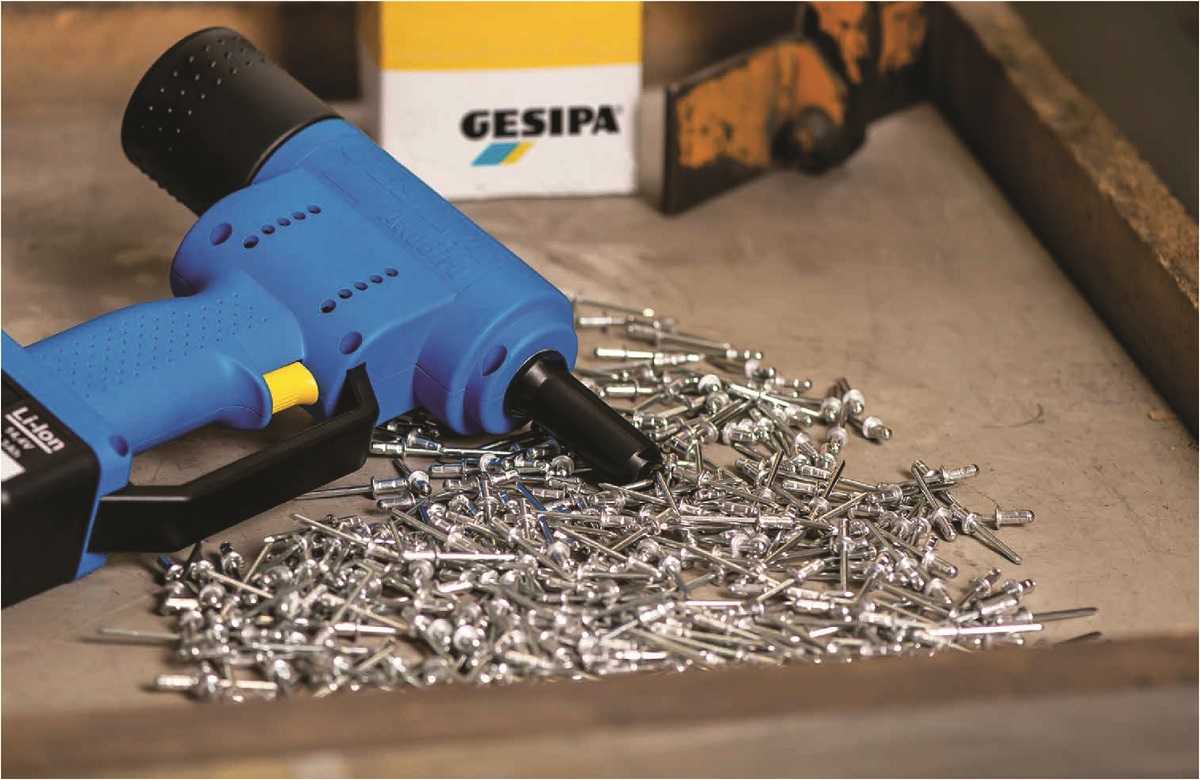

Заклепочник аккумуляторный

Эти заклепочники обладают высокой стоимостью по сравнению с теми, что питаются от сети. Аккумулятор необходимо постоянно подзаряжать. Так как он обладает значительным весом, то и инструмент будет тяжелее своего сетевого аналога. Использовать его необходимо в тех местах, где отсутствует возможность подключиться к электросети.

Электрический заклепочник для резьбовых заклепок

Отличие этого типа инструмента от вытяжного в том, что шарнир втягивается при помощи кручения резьбы в трубовидной части заклепки. Головка фиксируется с помощью затягивания рукоятки. Этот способ редко применяется и преимущественно нужен для фиксации маленьких по толщине деталей. В комплекте с заклепочником вы также сможете приобрести насадки различного диаметра.

Давайте рассмотрим некоторые модели, представленные сегодня на рынке:

• Модель GesipaAccubird 220V. Работает со сталью, алюминием, нержавеющей сталью. Вес устройства – 2, 45 кг. Длина – 265 мм. Корпус изготовлен из ударопрочного пластика. Длина шнура – 2,4 м. Устройство предназначено для работы с вытяжными заклепками не более 5 мм. В комплекте имеется контейнер для утилизации использованных стержней.
• Модель BraloTR-1000. Эта модель является пневмогидравлической и работает с резьбовыми заклепками. Материал заклепок – алюминий, сталь, нержавеющая сталь. Длина инструмента – 275 мм, вес – 2,2 кг. В комплекте поставки имеется оснастка для монтажа заклепок М4-8.
• AirPro HR-707. Это ручной заклепочник для вытяжных заклепок. Работает со сталью, нержавеющей сталью, алюминием, медью. Его длина составляет 250 мм. Весит он 0,6 кг. Работать с ним необходимо одной рукой. Из-за этой особенности он не подходит для выполнения большого объема работ. В поставке дополнительно имеется комплект насадок для монтажа заклепок диаметром 3.2–4.8 мм.
