Фундамент для забора с кирпичными столбами: схемы и видео

Предварительные расчеты объемов и затрат

В начале строительства нужно выбрать тип фундамента, определить глубину заложения, сделать расчет количества материалов. Глубину промерзания почвы в своем регионе узнайте в любой строительной организации или в интернете. Проверьте залегание грунтовых вод и тип грунта на участке. Для этого придется на разных участках сделать шурфы. Спросите у соседей, имеющих подвалы, об уровне грунтовых вод.

Расчет объема бетона и стоимости работ

Для того, чтобы правильно рассчитать количество материалов, необходимо начертить детальный план. Расчет сводится к определению всего объема бетона исходя из толщины кирпичных столбов, заполнения промежутка между ними и глубины заложения фундамента.

Вариантов заполнения промежутков между ними может быть много: кирпич, камень, кованая ограда, сетка, профнастил. Для заполнения промежутка кирпичом учитывается толщина половины или целого кирпича. Половина составляет 125 мм, а целый кирпич  –  250 мм соответственно. Кладку столбиков делают в 1,5 кирпича или шириной 380 мм.

Фото. Расчет количества кирпича для столбов: 1.5х1.5; 1.5х2; 2х2.

От этих размеров необходимо отнять толщину отделки:

• штукатурка – 10 мм;
• облицовка плиткой – 15 мм;
• облицовка искусственным камнем – 25 мм;
• облицовка натуральным камнем до 45 мм.

Это делается, чтобы декоративные элементы не выпирали из общей плоскости изгороди.

Исходя из этих данных, определяется общий объем бетона: ширина умножается на длину и высоту. Минимальная марка бетона – М200.

Для приготовления 1 м3 бетона двухсотой марки требуются:

• цемент М400 – 1 часть;
• песок – 3 части;
• щебень – 5 частей;
• вода по мере надобности.

При самостоятельном изготовлении бетонного раствора измеряйте цемент, песок и щебень в одних единицах: в объемных частях или в килограммах. На практике считают материалы, загружаемые в бетономешалку, ведрами или лопатами.

Количество кирпича рассчитывается в штуках. При ширине столбов в 1,5 кирпича на один ряд идут 3 штуки, толщина шва 10 мм. Соответственно на 1 метр высоты нужен 21 кирпич.

Опалубочные работы

Опалубка состоит из деревянных щитов, сделанных из обрезных досок толщиной от 25 до 40 мм. Чем тоньше доска, тем больше необходимо устанавливать раскосов, чтобы придать жесткость. Для контроля ширины внутри устанавливают деревянные прокладки. Чтобы выровнять опалубку строго по линии, её стягивают проволокой толщиной 1 мм. Для удобства в работе, чтобы она стала мягкой, проволоку предварительно обжигают на огне.

Чтобы щиты во время заливки не сдвинулись в сторону, их укрепляют деревянными колышками. Для достижения абсолютно гладкой поверхности изнутри щиты устилают полиэтиленовыми пленками, которые прибивают к доскам строительным степлером. Опалубку рекомендуется снимать через неделю. Одновременно срубают наплывы раствора, просочившиеся в щели между досками.

Внутри опалубки выводится горизонтальный уровень и в доски забиваются гвозди. Между ними натягивается проволока, цветной шнур для указания на верхнюю границу бетонирования.

Чтобы создать фундамент из бетона для кирпичного забора без больших вложений, выберите подходящий для себя вариант из вышеизложенных. Технология заливки несложная и под даже людям без опыта подобной работы. Пошаговую инструкцию с детальным описанием поэтапного возведения фундамента можно посмотреть в этом видео.

Монтаж опалубки

Делать опалубку есть смысл только для песчаных и гравийных грунтов. В такой земле траншея быстро осыпается и через короткое время ее ширина может значительно увеличиться. Кроме этого она требует постоянной очистки от осыпавшихся комьев земли. Количество досок, реек. арматуры, проволоки, гвоздей легко рассчитывается онлайн-калькулятором. Покупайте такое количество пиломатериала, чтобы можно было за один раз залить одну сторону ограды или 25% от всей длины. Опалубку можно снимать на 3-4-й день после заливки, а затем переставлять на другой участок.

Для быстрой установки и снятия опалубки заготовьте щиты необходимой высоты заблаговременно. Если глубина траншеи большая, щиты делайте такой длины и ширины, чтобы их могли перенести 2 человека. Большой щит трудно не только поднимать и транспортировать на рабочее место, но и устанавливать и выравнивать в траншее. Для того, чтобы изгородь была идеально ровной, натяните тонкую проволоку или шнур от одного конца в другой один раз на всё время. Не снимайте ее. пока бетонирование не будет закончено.

Виды конструкций

Для возведения забора с кирпичными опорами нужно определиться с типом и высотой конструкции. Оптимальная высота опор выбирается около двух метров, тогда столб выкладывается шириной в 1,5 кирпича, вместе со швами это равно 38 сантиметрам.

При необходимости можно увеличить высоту до 3-4 метров, тогда кладку лучше выполнять в два или более кирпича. В этом случае размер столба будет около 50 на 50 сантиметров. Ширина пролета имеет диапазон от 2.5 до 6 метров, размеры подбирают по рельефу или по композиции забора.

От вида конструкции зависит тип фундамента: ленточный или точечный. Для пролетов из более легких материалов под столбики из кирпича выбирают точечный фундамент, для тяжелых – ленточный.

Пролеты из профнастила – самый распространенный вариант.

Преимущества:

• Такой забор имеет внешнюю лаконичность и простоту монтажа.
• Можно подобрать нужную цветовую гамму.
• С такими пролетами красиво смотрятся колпаки геометрической формы.
• Удобно монтировать ворота.

Для забора с коваными вставками тоже можно применить и первый, и второй вариант опор. Безусловно, ковка придает забору художественную ценность и подчеркивает благосостояние хозяев. Ленточный фундамент с несколькими рядами кирпича придаст основательности забору. Воздушность конструкции появляется при отказе от ленточного фундамента, но сохраняются функции долговечности, надежной защиты и декоративности.

Следующим популярным видом заборов стали пролеты из деревянного и металлического штакетника. Здесь также возможно использование двух типов фундамента. Штакетник может располагаться как вертикально, так и горизонтально.

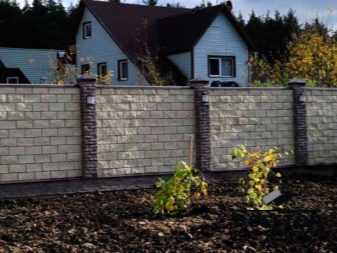

Забор может быть полностью выложен из кирпича или рваного декоративного камня, такие заборы делаются на усиленном фундаменте, они надежно изолируют территорию землевладения. Для декоративного эффекта выполняют комбинированные заборы.

О навершиях

Вот он, ваш первый кирпичный столб, сделанный своими руками! Он идеально ровный, со швами одинаковой ширины, выполненный по всем правилам – загляденье! Чтобы он оставался таковым долгие годы, необходим последний штрих – навершие, что выполняет сразу несколько функций:

1. Защищает кирпич от излишней влаги, которая при замерзании будет его разрушать.
2. Защищает бетон и металлические трубы-основы, находящиеся в середине столба. Если их не защитить, то во время дождей бетон будет постепенно выкрашиваться, а вода, скапливаясь в образовавшихся углублениях, рано или поздно доберется до металлической основы.
3. И, наконец, навершие придает столбу более привлекательный, законченный вид, являясь его украшением.

Для кирпичных столбов обычно используются металлические колпаки, размер которых подбирается так, чтобы они выступали за границы столба на несколько сантиметров. При их выборе отдавайте предпочтение изделиям без заклепок, с хорошо обработанными плотными стыками, которые способны обеспечить надежную защиту. Кроме того, к навершиям предъявляются следующие требования:

• устойчивость к атмосферным осадкам;
• достаточный угол наклона, препятствующий скоплению влаги;
• возможность надежного и аккуратного крепления к столбу;
• наличие вентиляции, препятствующей образованию конденсата.

Подготовительные работы перед созданием основы

Одним из самых популярных фундаментов для кирпичного забора, сделанных своими руками, является ленточный.

Если его делать непосредственно на заводе по его производству, то цена, возможно, будет несколько выше.

Для того чтобы выбрать оптимальный вариант бетона, необходимо понимать, что он представляет из себя смесь цемента, песка и различных дополнительных компонентов в виде присадок, гравия и прочего.

Можно создать эту смесь самостоятельно, рассчитав в нужных пропорциях все компоненты. Тем, кто не уверен в своих силах, лучше купить готовую смесь.

Сочетание дома и изгороди

Для создания фундамента под изгородь оптимальной будет М200 (В15). Именно этот состав профессионалы применяют для формирования основы для лестниц, заборов, ленточной опоры.

Среди преимуществ готовой смеси выделяют тщательное и равномерное распределение всех компонентов, а также оптимальное пропорциональное их соотношение, чего сложно добиться при самостоятельном замесе.

Если вы все же решили создавать самостоятельно бетон, то для этого потребуется:

• аппарат для тщательного смешивания компонентов бетона (можно взять в аренду);
• цемент типа М400;
• песок средней фракции;
• сито для того, чтобы просеивать песок;
• гравийная или щебневая насыпь среднего размера;
• лопата;
• резервуары для того, чтобы туда засыпать все компоненты;
• вода.

Опалубка для основания ограды из кирпича

Кроме раствора важную роль играет опалубка, основным материалом для которой является пиломатериал. В качестве опалубки можно использовать обрезную доску 2–2,5 см или довольно толстую фанеру (не менее 8 мм), которая устойчива к влаге.

Для того чтобы деревянные элементы не испачкать бетоном, потребуется укрывной материал, в качестве которого послужит пленка из полиэтилена.

Также для сбора опалубки понадобятся металлические уголки и саморезы для работы по дереву. В качестве крепежных материалов можно использовать гвозди, но забивать их нужно с внутренней стороны, а загиб производить с внешней.

Благодаря этому полиэтилен будет надежно закреплен на пиломатериале, а демонтаж опалубки будет проще.

Как сделать забор с кирпичными столбами на монолитном ленточном фундаменте: этапы работ

Среди строителей самым оптимальным вариантом для реализации опоры для ограждения считается мелкозаглубленное основание. Кроме того, что придется научиться вязать арматуру для каркаса, для строительства понадобятся следующие материалы:

• Щебень.
• Песок.
• Цемент.
• Арматура.
• Кирпич.

Традиционно забор с кирпичными столбами на стандартном ленточном фундаменте закладывается на глубину 20-30 см, если почва достаточно плотная и непучинистая. В случае, когда глубина промерзания превышает 70-80 см, то ленту располагают на глубину около 1 метра. Такое же положение и с грунтами, насыщенными влагой. В остальных случаях вполне достаточно заглубления основания на 40-50 см.

На пучинистых грунтах специалисты рекомендуют использовать технологию возведения МЗЛФ с параллельной организацией дренажа. В противном случае низкие температуры могут разрушить основание.

Чтобы опора выглядела ровной и презентабельной, для сборки опалубки нужны пиломатериалы. В их качестве используют обрезную доску толщиной 20-25 мм или влагостойкую фанеру от 8 мм. При наличии в опалубке больших щелей есть смысл применения полиэтиленовой пленки, чтобы предотвратить вытекание воды из бетонной смеси.

Основные этапы

По стандартной схеме выполняется разметка будущего ограждения. По его границам устанавливаются колья, и натягивается шнур. Внутренний периметр размечается в соответствии с шириной секций, обычно отступают от внешней границы 30-40 см. Дальнейшие действия производятся по следующей схеме:

• При помощи нивелира определить низшую точку, от которой начинается копка траншеи.
• Выполнение земляных работ, траншея выкапывается на глубину 30-60 см. В некоторых случаях глубина рва увеличивается, например, при наличии на участке пучинистых грунтов.
• Бурение ям для столбиков, глубина зависит от высоты забора с кирпичными столбами на монолитном ленточном фундаменте – если он будет двухметровым, то трехметровая труба опускается в яму на один метр.
• Вставить в скважину стакан из рубероида для трубы.
• На дно рва засыпать слой песка толщиной 10-15 см, пролить водой и утрамбовать.
• В ямы для столбиков засыпать щебень слоем 15 см, что предотвратит опору от выталкивания при низких температурах.
• Собрать опалубку такой высоты, чтобы ее верхний уровень был несколько выше планируемой высоты основания.
• Собрать армирующий каркас из прутьев арматуры и вставить трубы в углубления.
• Выполнить расчет количества цемента для фундамента, приготовить бетонную смесь и залить ее в опалубку. Чтобы поверхность основы не трескалась, нужно периодически поливать ее водой. При благоприятной погоде опалубка снимается через 5-7 дней, прочность бетон набирает в течение месяца.

Формирование столбов из кирпича

При установке стальных труб их положение следует контролировать при помощи уровня. Укладка кирпичей производится только после полного застывания бетона. Для кладки используют цемент марки М400 и песок.

К определенным металлической трубам привариваются закладные элементы для установки ворот и калитки. Кладочные работы требуют выполнения технологии и обязательной обвязки для прочности конструкции. Пустоты между трубой и кирпичами заполняются бетонной смесью для прочности.

Процесс кладки должен сопровождаться постоянным контролем вертикальности с помощью отвеса. Заборные столбики выстаиваются в течение двух-трех недель. Если опоры делались из красного облицовочного кирпича, то за это время их обрабатывают пропиткой для защиты от влаги и появления высолов. В зависимости от принятого дизайна, забор с кирпичными столбами на монолитном ленточном фундаменте можно облицевать клинкерной плиткой или искусственным камнем.

В общих чертах технология возведения столбиков из кирпича состоит из нескольких пунктов:

• Приготовить квадратные прутки для формирования толщины слоя раствора, и уложить их по периметру укладки.
• Положить слой цементно-песчаного раствора внутри периметра, не превышая верхний уровень прутков.
• Уложить четыре кирпича, учитывая перевязку швов.
• Вытащить прутки и очистить их от остатков смеси.
• Проконтролировать уровнем правильность укладки, при необходимости выровнять.
• Полость между кирпичами и трубой заполнить раствором.
• Повторить процедуру с верхними рядами по аналогичному сценарию.

Для предотвращения скопления влаги сверху на столбик ставится колпак из металла или бетона. Также нельзя пренебрегать гидроизоляцией основания перед кладкой. Для нижних трех-четырех рядов следует использовать полнотелый кирпич, верхние ряды допускается выкладывать из пустотелого камня.

Фундамент для забора с кирпичными столбами

Выбор типа фундамента под кирпичные столбы зависит от того, из какого материала будет заполнение а также от типа грунтов. Если пролет забора будет из легкого материала (профнастила, древесины), можно делать свайный фундамент под каждый столб. Глубина, на которую надо сваю забивать/закручивать, зависит от типа грунтов и высоты грунтовых вод. Если грунты склонны к зимнему пучению (глина или суглинки) с высоко расположенными подземными водами, закапываться надо на 15-20 см ниже глубины промерзания грунта. На хорошо дренажируемых грунтах (пески и супеси) достаточно закопаться на 80 см.

Свайный фундамент под кирпичный столб для забора с легким заполнением

Свайный фундамент под кирпичный столб делают по стандартной технологии:

• бурят ямку нужной глубины (диаметр 25-35 см);
• на дно засыпают ведро-два щебня;
• уплотняют;
• ставят трубу, вокруг которой впоследствии будут вести кладку столба (на пучинистых грунтах к закапываемой части часто приваривают несколько отрезков металлических прутков, лент, уголков -для большей устойчивости);
• труба выставляется строго вертикально, фиксируется ;
• для пучинистых грунтов, если к трубе не приварили металлические куски, можно в лунку воткнуть несколько арматурных прутков, для очень сложных грунтов можно связать каркас;
• заливается бетон высокой марки — М300 или выше (про марки и состав читайте тут).

Длина труб складывается из двух величин: из той части, что замуровывается в бетон и той, что будет торчать сверху. Причем верхний участок трубы совсем не обязательно в данном случае должен быть до самого верха столба. Он может быть на 40-50 см короче. Исключение — столбы, на которые будут навешиваться ворота и/или калитка. Тут внутреннее армирование должно быть практически до самого верха.

Если забор планируется полностью кирпичным или в регионе большие ветровые нагрузки, скорее всего, вам необходимо будет делать полноценный ленточный фундамент. Еще вариант — сваи, связанные мелкозаглубленной лентой.

Конструкция забора с кирпичными столбами на монолитном железобетонном фундаменте

Подробнее о типах фундаментов для разного рода заборов читайте в статье «Фундамент для забора: как не закопать лишние деньги«.

Кладка кирпича

Чтобы шов между кирпичами был одинаковый можно использовать тонкую арматуры, а также выравнивающие бруски или небольшие металлические трубки.

В первых трех рядах используют полнотелые бруски, далее в целях экономии можно укладывать облицовочные. Кладка кирпича своими руками потребует следующих инструментов:

• мастерок для распределения раствора по кирпичу и удаления лишней смеси;
• лопата совковая для накладывания раствора на кирпич;
• уровень для измерения горизонтальной и вертикальной плоскостей столба.

Кирпичные столбы для забора строятся в полтора кирпича с укладкой на широкую плоскость. Нанесите раствор на фундамент столба и положите первый периметр кладки: ширина стороны столба равна одному длинному ребру кирпича и одному торцевому. Для соблюдения одинакового размера швов между ними надо сделать из подручных материалов короткие прямоугольные деревянные или металлические палочки диаметром около 10 мм. Такие же приспособления, только более длинные, применяются для выравнивания горизонтальных швов при кладке последующих рядов.

Уложив первый ряд, проверьте уровнем, горизонтальна ли кладка, в местах ее нарушения добавьте или уберите раствор. После это вытащите выравнивающие предметы и залейте оставшиеся от них пустоты.

Середину столбов необходимо заполнить бетоном для устойчивости и крепости строения.

Середину столбов с металлической трубой необходимо заполнить бетоном для устойчивости и крепости строения. Для этого в отдельной емкости (ведро, например) смешать готовый раствор со щебнем мелкой или средней фракции. Если нет желания готовить бетон, то пустоту можно засыпать отсевом (мельчайший щебень) и потом залить раствором для кладки, разбавленным немного водой для лучшего проникания между камушками.

После заполнения сердцевины опоры поместить на построенный ряд по внешнему краю палочки или пруты, предназначенные для соблюдения размеров горизонтальных швов. Наложить раствор на плоскость ряда, стараясь не превышать высоту ограничивающего каркаса. Установить на него следующий слой, соблюдая размеры вертикальных швов с помощью выравнивающих приспособлений. Кладка осуществляется так, чтобы места стыковки в последующем ряду не совпадали с предыдущим. Далее повторяют процедуры, выстраивая столб высотой 2 м. По завершении работ выравнивают швы раствором.

Швы между рядами кирпичей можно украсить своими руками разнообразными способами:

— добавление сажи в раствор при кладке придаст им черный цвет;

— при заполнении пустоты после вытаскивания выравнивающих элементов вставка из цветных камушков или стеклянных бусин придаст столбу нарядный вид, и он будет красиво поблескивать на солнце.

Чтобы предохранить кирпичные опоры для забора от воздействия атмосферных осадков, на их верхушку устанавливают защиту – бетонную плоскость (можно использовать плиты для дорожек) или колпаки (флюгарки) из металла, керамики, полимеров.

Выполняя вышеуказанные действия, построить кирпичные столбы своими руками можно, не обладая навыками профессионального каменщика.

Схема кладки

Самостоятельно выложить колонны из кирпича можно своими руками

При этом важно придерживаться определенной схемы, чтобы проведение работ было понятным, а результат – ожидаемым

Чтобы самостоятельно соорудить подобные конструкции, понадобится запастись следующими требуемыми инструментами:

• кельмой (мастерком);
• шпателем;
• молотком-киркой;
• расшивкой;
• ковшиком;
• отвесом;
• строительным пузырьковым или лазерным уровнем;
• угольником;
• железной линейкой.

Чтобы грамотно подготовить раствор, лучше всего запастись качественным строительным миксером. Что же касается установки арматурных деталей и нарезки кирпичей, здесь идеально подойдет такое функциональное приспособление, как болгарка.

Уровень прочности колонны из кирпича во многом зависит от грамотного исполнения перевязки отдельных рядов, что предусматривает особую кладку. Рассмотрим наиболее популярные варианты.

Если размер составляет 2х1,5 кирпичика (6 деталей в одном ряду), то кладку требуется проводить следующим образом:

• 1 ряд будет состоять из четырех кирпичей, уложенных между собой ложками; а два понадобится класть поперек ложками к тычкам предыдущих деталей;
• 2 ряд выкладывается таким же способом, но при этом надо делать оборот в 180 градусов;
• 3 ряд будет состоять из 3 кирпичиков, расположенных параллельно в центре с обкладкой двумя по бокам, углы при этом потребуется заполнить отдельными половинками кирпичей;
• 4 ряд осуществляется путем монтажа 2 параллельных кладок по 3 кирпичика.

После этого делают перевязку.

Если размер составляет 2х2 кирпича, то есть 8 блоков в одном ряду, то последовательность действий будет следующей:

• 1 ряд будет укладываться по 4 совмещенных ложками кирпичика, состыкованных при помощи тычков;
• 2 ряд будет состоять из четырех параллельно выложенных кирпичей, находящихся в центре, к их тычкам ложками понадобится присоединить с 2 сторон оставшиеся детали;
• на 3 ряд предыдущую комбинацию понадобится развернуть на 90 градусов;
• 4 ряд выкладывается подобно стартовому ряду, но с разворотом на 90 градусов.

Описанная усложненная связка, состоящая из четырех кирпичных рядов, будет гарантировать высочайшие прочностные характеристики столбов. Дабы дополнительно укрепить подобные основания, после каждого перевязочного цикла потребуется зафиксировать армирующую сетку. Если имеют место даже небольшие нагрузки, на несущие столбы из блоков по центру кладки ставят специальные армирующие стержни.

Подготовка почвы

Кирпич в сочетании с профнастилом имеют немалый вес. Поэтому забор из таких материалов требует ленточного фундамента. Под него копают неглубокую (от 30 см) траншею. Ее ширина и высота зависит от веса и толщины будущей ограды.

Для подготовки места фундамента забора с почвы снимают верхний слой грунта. Для подобных работ не стоит нанимать специальный транспорт. Проще управиться самостоятельно или нанять пару рабочих. Небольшую траншею объемом от 4 кубометров рабочие выкопают за 6 часов с перерывами.

При самостоятельном строительстве забора все работы можно выполнять за несколько подходов.

Обратите внимание! Верхний слой грунта, снятый под фундамент забора , может понадобиться для удобрения или дальнейшего благоустройства участка

Этапы построения столбов

Данный процесс состоит из нескольких этапов, нарушать их не стоит во избежание ненужных проблем:

1. Расчет количества опор, исходя из материала наполнителя между ними и длины всего забора.
2. Устройство фундамента с установкой стержня.
3. Кладка кирпича и устройство защитного колпака.

Расчет необходимого количества столбов и материалов

Между кирпичными столбами забора допускается расстояние в 2-2,5 м.

Оптимальная ширина пролета между опорами составляет 2-2,5 м, размер самого столба – 38 см, исходя из того что строиться он будет в полтора кирпича. Если планируется забор по лицевой части территории, то получается минимум 4 штуки – угловые плюс несущие конструкцию ворот и калитки. В случае устройства ограды тыльной или боковой стороны участка обязательными будут два угловых. Вычтя из длины планируемого забора ширину обязательных опор и разделив ее на сумму размеров столба и пролета, получим необходимое количество промежуточных.

Кладка одного столба высотой 2 м и шириной 38 см потребует около 110 кирпичей марки не ниже М100, из которых на три нижних ряда надо запланировать полнотелый. Умножив эту величину на число требуемых опор, получим общее количество. К нему надо прибавить небольшой запас на возможный брак.

Все кирпичные столбы должны содержать какую-либо сердцевину для прочности, вокруг которой делается кладка кирпича. особенно это касается тех, на которые будут крепиться ворота. Для опор, несущих серьезную нагрузку, обязательна установка прочного металлопроката (трубы диаметром 80 мм) или не менее 6 штук арматурных прутков. Кладка промежуточных конструкций возможна вокруг 3-4 стальных стержней. Хорошо усиленная строительная опора всегда выстоит против даже ураганных ветров.

Результаты удачных и ошибочных решений – подборка фото

Красивым дизайнерским ходом будет установить на верхнюю часть колонн – светильники. Это может быть, как оформительское решение, так и практическое.

Стильное оформление кирпичного столба колпаком со светильником

Художественная ковка в сердцевине такой ограды не только будет выглядеть стильно, но и покажет вкус ее хозяина.

Кованные элементы могут быть совершенно разной формы и размера

Также коваными наконечниками можно украсить верхнюю часть столбцов и по всему периметру забора – это красиво, и может служить как система безопасности от преступников, которые могут перелезть через ограждение.

Не менее привлекательно смотрится комбинация кирпичных столбов и деревянных секций
