Как врезать замок в межкомнатную дверь: деревянную, мдф

Установка деталей замка

Стамеской производят выемку для установки пластины замка.

Пластина прикладывается к торцу, обводится карандашом, а затем по этому контуру делается надрез канцелярским ножом. Это необходимо для того, чтобы аккуратно срезать пленку, покрывающую дверное полотно. После чего стамеской выбирается слой, толщиной чуть менее толщины накладной пластины замка – при подтягивании шурупами она встанет вровень с плоскостью торца. По разметке высверливаются отверстия под шурупы.

Можно приступать к установке замка с ручкой.

Механизм фиксируется винтами.

Прежде всего, обратим внимание на запорный язычок – если он имеется, то должен располагаться с внутренней стороны комнаты. В комплекте замка имеется ключик, при помощи которого декоративная розетка отсоединяется от замкового механизма

Замок состоит из двух ручек: одна соединена со штырями, в другой имеются отверстия под штыри. Ручки вставляются с противоположных сторон полотна таким образом, чтобы штыри вошли в имеющиеся для них отверстия. Винтами цилиндровый механизм фиксируется на двери. До появления щелчка устанавливаются декоративные розетки.

В торце монтируется пластина с запорным язычком и закрепляется шурупами. На этом установка дверных ручек завершена. Следующим этапом будет выемка отверстия и установка пластины под вход запорного язычка на дверном проеме напротив.

Пластину под замок устанавливают на дверной косяк и фиксируют шурупами.

Если вы купили магнитный замок, устанавливать его нужно будет в соответствии с приведенными выше инструкциями согласно форме механизма. При этом нужно будет выводить провода контроллера при установке корпуса в отверстия двери. Если вы не уверены в собственных навыках при работе с электропроводами, лучше пригласить специалиста. Это позволит поставить замок с магнитным контроллером правильно и быстро.

Требуемый инструментарий

Перечень нужных инструментов состоит из:

карандаша для выполнения разметки;
столярного треугольника;

Треугольник

рулетки;
шуруповерта;
плоской и крестовой отвертки;
перьевого сверла, сверла по дереву 0,6 см и подходящей коронки;

Перьевое сверло

молотка и стамески;
долота;
стапеля;
ручного электрофрезера.

Долото
Стамеска

Сегодня в продаже есть наборы инструментов с требуемыми сверлами и коронками.

Как врезать ЗМ фрезерным станком

Прикрепите замок к двери на расстоянии 1 метр от пола. Ручку можно смонтировать на другой высоте, это уже зависит от ваших предпочтений. Теперь определитесь с глубиной врезки: треугольником обмеряйте корпус ЗМ и отметьте глубину карандашом, верхнюю часть замка обведите по контуру.

Определите место, где будет располагаться замочная скважина и защелка. Замок измерьте от конца до центра скважины, сделайте на двери разметку. Далее перьевым сверлом сделайте отверстия для скважины и защелки.

Теперь отметьте будущую выемку под ЗМ. Прислоните его к торцевой стороне дверного полотна ригельной планкой. Вставьте в фрезер соответствующую фрезу и сделайте углубление. Проконтролируйте, чтобы вход ригельной палки в дверь было полноценным.

Теперь сделайте выемку для ЗМ. «Зарядите» фрезер пазовой фрезой и врежьте ею желоб (он должен четко помещать механизм замка). Чтобы сделать края выемки эстетичными, обработайте их стамеской и молотком.

Удалите из углубления стружку и поместите туда замок. Ригельную планку прикрепите саморезами к боковой части двери и установите дверную фурнитуру.

Как поставить ЗМ без фрезера

Отсчитайте 0,7-1 метр от низа двери, пометьте расположение будущего ЗМ. Приложите его боком и разметьте его внутреннюю часть и отметьте ширину задней части. Основываясь на разметке, просверлите отверстия. Затем с помощью сверла сделайте углубление в двери. При выполнении этого действия держите дрель под углом.

Стамеской выровняйте гнездо, чтобы оно смогло полностью поместить ЗМ. Приложите запор к «лицу» двери и отметьте, как будет располагаться ручка и сердцевина. После проделайте соответствующие отверстия и выровняйте их напильниками. Аналогичную процедуру выполните и на другой стороне дверного полотна. Вставьте конструкцию в паз, проденьте стержень, на который закрепите ручки.

Запорный язычок выставите наружу. Поставьте для него отметки на дверном косяке, с помощью стамесок сделайте углубление, в которое поместится замочная планка. После того, как вы закрепите планку, ЗМ можно уже пользоваться.

Установка пластины под замок

Стамеской производят выемку для установки пластины замка.

Следующим шагом станет выборка материала дверного полотна со стороны торца для установки и углубления пластины с замковым язычком. Здесь потребуется подготовленная заранее стамеска и канцелярский нож.

Можно приступать к установке замка с ручкой.

Механизм фиксируется винтами.

Пластину под замок устанавливают на дверной косяк и фиксируют шурупами.

На косяке отмечается то же расстояние от пола, что и для установки ручки. Для этого необязательно использовать рулетку. Проще закрыть дверь и сделать отметки на косяке напротив верхнего и нижнего угла замковой пластины на торце двери. Затем линейкой отметки переносятся на плоскость проема. Высверливается отверстие под язычок и четыре отверстия под шурупы.

При врезке замка своими руками, некоторые мастера устанавливают замочную накладку поверх дверного полотна, таким образом, при плотном прилегании двери к проему, она цепляется. Чтобы этого не происходило, накладку утапливают в полотно ровно на ее ширину, сравнивают с поверхностью двери.

Врезка замка – процесс инженерного характера, поэтому каждый этап нуждается в детальной разметке. Вставьте замок в пробуренное отверстие и сделайте отметку по периметру всей планки. Сделайте зарубки стамеской по краям предполагаемого места для накладки. И аккуратно снимите внутреннюю часть, легонько постукивая по стамеске молотком.

Совет

Работайте с максимальной осторожностью, чтобы не сделать сколы на полотне. И не утопить замок глубоко в дверное полотно

Заключительным этапом проделываемой работы является сборка и окончательная установка замка в подготовленное место

Здесь очень важно соблюдать последовательность выполнения определенных действий:

Вставьте замок в подготовленный «карман», который был вырезан в центре торца полотна.
Закрепите изделие двумя саморезами сверху и снизу декоративной планки.
Установите сердцевину и прикрепите ее с торца, вкрутив длинный болт. Чтобы установка прошла правильно необходимо вставить в нее ключ язычком вниз. Попробуйте закрыть и открыть замок, после этого в закрытом положении закручивайте крепление (болт).
Вставьте шпильку крепления ручки в соответствующее отверстие, закрепите обе ручки с двух сторон двери саморезами или стяжками.

Завершающий этап монтажа замка

Порядок действий

В комплекте к замку прилагается инструкция, в которой можно найти схему расположения отверстий. При необходимости делают свой шаблон самостоятельно:

на листке бумаги отмечается линия размером по ширине дверного полотна;
рисуется прямоугольник заданной ширины с высотой пластины запорного язычка замка;
по обе стороны прямоугольника следует нарисовать два симметрично расположенных круга, диаметр которых соответствует диаметру замкового механизма дверной ручки.

Вырезанный из бумаги шаблон приставляется к торцу двери и обводится карандашом. Мастер, для которого врезка замка в межкомнатную дверь своими руками – знакомый процесс, обходится без шаблона. В этом случае он просто отмеряет одинаковое расстояние от пола и делает отметки по центру торца двери и с двух ее сторон. В последнем случае точки находятся на одном расстоянии и от ребра двери.

Все этапы врезки замка в межкомнатную дверь своими руками выполняются в определенной последовательности.

Разметка полотна

На уровне установки ручки (а это, как правило, 100±10 см от напольного покрытия) на дверь наклеиваются полосы скотча; с торцевой части и с боков. То есть на тех участках, где будет вестись сверление.

К замкам от известных производителей прикладывается шаблон. Произвести по нему разметку намного проще. Еще при покупке изделия желательно проверить его наличие.

Под ручку. Чтобы «перо» не уходило в сторону, в месте сквозного прохода нужно наметить неглубокую лунку с минимальным диаметром, под наконечник режущего инструмента. Особенность в том, что у дверей межкомнатных полотно декорировано, поэтому работа ведется в 2 этапа. Сначала сверление с одной стороны, но не до конца.

В этом плане с магнитными замками намного проще. Достаточно после разметки высверлить «каналы» под крепеж, и можно устанавливать фиксирующие полотно элементы.

Под крепежные детали. Чтобы они надежно держались, диаметр сверла выбирается меньшим, чем толщина ножек саморезов.

Под защелку. Работа несложная; здесь главное – выдержать направление прохода. Сверло подбирается по размеру «язычка», и отверстие проделывается до выхода в «канал» для ручки с механизмом открывания.

Установка замка

Зачистка мест сверления. Это касается отверстий, в которые будут помещаться элементы замка. Иначе в процессе эксплуатации механизм станет заедать.

Выборка древесины. Если декоративную планку не утопить, то межкомнатная дверь до конца не закроется. По контуру делается надрез (ножом), чтобы ламинирование или шпон полотна полностью отсечь от рабочей зоны. После этого небольшой слой дерева убирается остро отточенной стамеской с узким жалом

Здесь важно не переусердствовать. Лучше сделать выемку неглубокую; впоследствии рамка саморезами просто вдавится в древесину

Повторная установка «язычка». После этого накладывается декоративная планка и слегка притягивается крепежом.

Установка ручки. Порядок работы оговаривается в инструкции на изделие. У каждого производителя – свои особенности. Поэтому еще на этапе подготовки следует уточнить, как врезать замок в межкомнатную дверь. Хотя обычно все ограничивается помещением в проделанное отверстие цилиндровых механизмов (с двух сторон) и их надежной фиксации по месту. На последнем этапе они закрываются декоративными ободками.

Совет:

Необходимо учесть, что в нормальном положении рукоятки двери защелка должна быть выдвинута. Соответственно, при нажатии на ручку «язычок» втягивается, и полотно освобождается.
Цилиндрические элементы замка не следует излишне затягивать крепежными деталями. Иначе их работа затруднится, и возникнут проблемы с проворачиванием ключа и свободным ходом защелки.

Так называют планку, которая крепится на раме дверного блока. «Язычок» замка выдвигается, а дверь закрывается до касания им проема. Далее карандашом намечается его местоположение по высоте. Остается лишь правильно определиться с центровкой планки.

Имея линии по высоте и ширине, можно очертить контур «ответной» части на раме. Все остальное – как и для накладной планки «язычка» (разметка небольшая выборка древесины). При значительном зазоре между блоком и полотном последнее и не понадобится.

Останется лишь проверить плотность прилегания двери и совпадение прорези в «ответной» части с защелкой. Допущенные просчеты нивелировать несложно.

Все обозначенные технологические операции – типовые. В зависимости от модели замка их перечень может и увеличиваться, но в основе своей такая работа является стандартной, и под силу любому мужчине.

Выбор замка

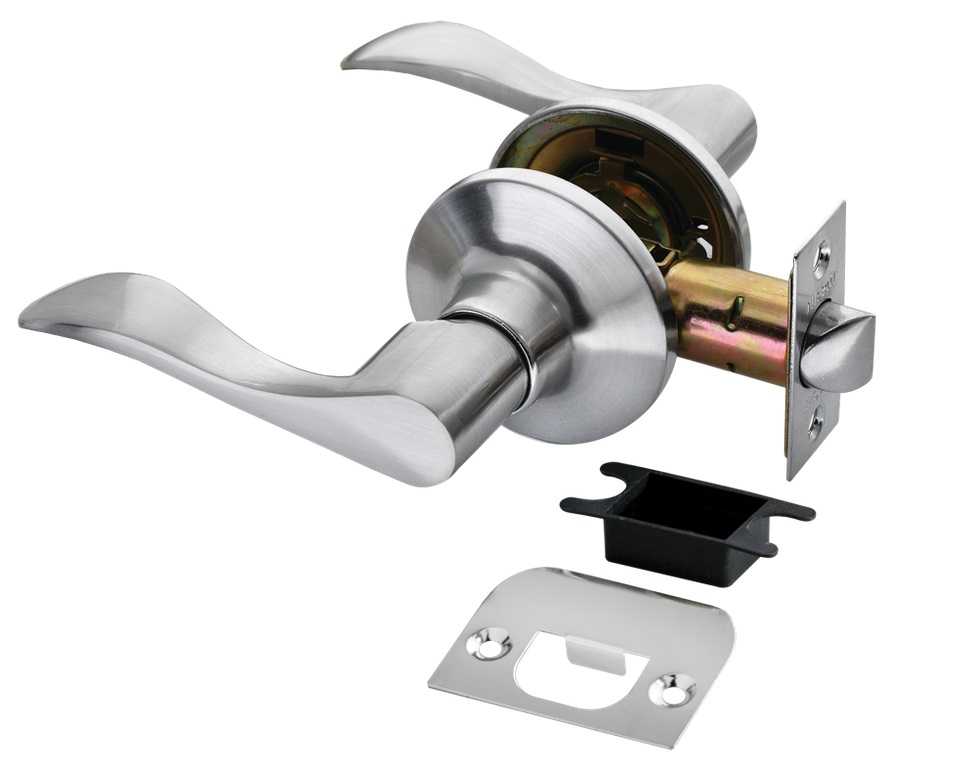

Самый распространённый вариант замка в деревянную межкомнатную дверь — цилиндровый механизм с двумя круглыми или Г-образными ручками и защёлкой. Они выполняются в нескольких вариантах, например, с запирающим устройством или без него. В первом случае имеется возможность закрыть дверь с одной стороны, блокируя тем самым открытие её ручкой с другой стороны. То есть можно запереться в спальне и отдыхать, не опасаясь, что кто-нибудь войдёт в комнату и застанет вас в раздетом виде. Замок без запирающего устройства ставится только лишь для того, чтобы дверь можно было плотно прикрыть на защёлку, защищаясь от сквозняков, запахов из кухни или шума из других комнат.

Запирающим устройством необязательно должен быть механизм с ключом. Есть и замки, имеющие обычные блокираторы различных форм, вделанные в основную ручку, например, рычаги или кнопки. Ассортимент замков в магазинах строительных материалов довольно широк, поэтому проблем с выбором не должно возникнуть.

Если разобраться, то разные варианты устройств ставят на двери комнат с определённой функцией:

для кабинетов подходят замки с личинкой для ключей с обеих сторон;
для спален, туалетов, ванн и душевых — устройства с блокираторами изнутри;
для детских комнат идеальным вариантом являются новомодные и дорогие магнитные замки;
для кухонь, зала и подсобных помещений можно ограничиться обыкновенными замками с ручками и защёлкой.

Но в любом случае все устройства должны быть врезными. При выборе обязательно нужно удостовериться, что межкомнатные полотна в вашем жилище имеют соответствующую толщину для выбираемой фурнитуры. Стандартные двери обычно имеют неодинаковую толщину полотна: одни — не менее 35 мм, другие — 45 мм. Вот к ним и нужна соответствующая фурнитура во избежание того, что замок окажется по толщине равным двери.

Что касается магнитного замка, упомянутого выше, то такое устройство имеет внутри подвижный положительно заряженный сердечник (ригель), который начинает действовать только при закрытии двери. В этом положении он оказывается напротив отрицательно заряженной магнитной планки, установленной на дверной лутке. Ригель притягивается планкой и надёжно фиксирует дверь в закрытом положении. Для открытия двери нужно повернуть ручку, которая разъединяет (разблокирует) магниты. После открытия двери на ригель уже не действует сила взаимодействия разнополюсных магнитов, поэтому он возвращается на место. Совершенно бесшумное устройство набирает популярность, которую пока сдерживает лишь довольно высокая цена на конструкции этого типа.

Для раздвижных межкомнатных дверей тоже имеются специальные запорные устройства. Они врезаются в полотно, имеют такие же поворотные ручки и планку на коробе. Главное отличие подобных устройств заключается в их защёлке, имеющей форму крючка, из-за которого этот запор получил название «гарпунный».

Последовательность работ

Если изделие выбрано как следует, нужно правильно врезать замок в деревянную дверь. Начинают с прикладывания запора к одной из сторон, в нужное место. При помощи строительного маркера обводят деталь – по начерченным линиям можно определить окончательно, верен ли выбор запора и местоположения. Если никаких ошибок нет, на торцевой грани двери отмечают позицию. Когда в наборе есть особый бумажный шаблон, пользуются им.

Берут перьевое сверло, толщина которого выбирается очень тщательно. Затем шуруповертом готовят проходы, образующие вертикально идущую линию. Внешние грани отверстий должны взаимно примыкать. При отсутствии необходимого сверла допускается применение более мелких сверл. Ими расставляют отверстия в 2 или 3 яруса.

Теперь нужно взять стамеску, которая позволяет снять лишнее дерево. Заменой стамески выступает шлицевая отвертка, но такой инструмент недостаточно удобен. Потом вставляют изделие в подготовленное место, обводят маркером торцевую планку и вытаскивают закрывающую деталь. Строго по черте убирают 0,2 — 0,3 см дерева. Это позволит углубить замок в дверь, поставив планку заподлицо.

Такой прием при установке замков практикуется, чтобы исключить битье планки о поверхность коробки. Если же зазор достаточно велик, можно пропустить эту стадию. Следующим шагом становится отметка с обеих сторон места для отверстия под ключ или под личинку замка. Если конструкция имеет ручки, для них тоже делаются отметки. Замок вытаскивают, сверлят в отмеченных местах.

Теперь можно вставить замок обратно, оценить правильность подготовленных отверстий. Личинку (при наличии) фиксируют винтом с торца. Далее вставляют квадратную основу от ручек, прикручивают сами ручки. Ключ вставляют, проверяют сразу же работу замка. Открытие и закрытие должны происходить легко, без трения ключа о дерево.

Дальше приходит время размечать отверстия для ригельных элементов и ответной планки. Легче всего выполнить это своими руками с использованием пасты. Когда дверь полностью распахнута, замок запирают, а торцевую часть одного или нескольких ригелей смазывают. Далее надо засов раскрыть, дверь закрыть, запереть замок. В норме он не будет запираться, однако, появятся дорожки от пасты. Они укажут, как и где делать отверстия для ответного блока. Их сверлят сразу же, чтобы исключить ошибки.

К отверстиям прикладывают ответную планку, делают отметку по ее контуру карандашом. При помощи стамески убирают часть древесины. Это позволит углубить планку. Осталось ее закрепить. Теперь дверь закрывают, еще раз проверяют работу замка. Когда все работает нормально, ставят декоративные накладки. Все, можно наслаждаться отличным результатом. Ничего сложного в этом нет.

Подготовительные работы

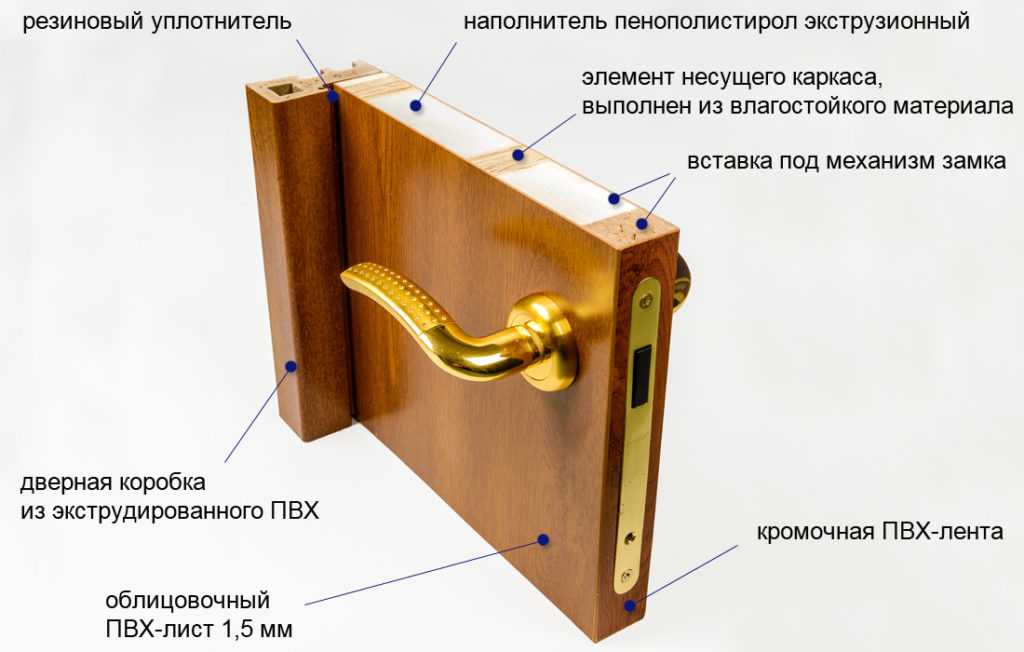

Перед тем, как самостоятельно устанавливать замок в дверной блок, необходимо разобраться с конструкцией затворного механизма, подготовить необходимые инструменты. От особенностей конструкции изделия будет зависеть техника его монтажа. При этом обустройством дверных проемов опытные мастера рекомендуют заниматься только после финишной отделки половых оснований.

Проще всего вмонтировать в межкомнатную дверь обыкновенную ручку-защелку. В полотне двери выполняется отверстие, соответствующее диаметру изделия.

Сложнее осуществить монтаж дверного замка, оснащенного поворотным фиксатором или с личинкой и дверной ручкой. В этом случае дополнительно необходимо делать гнездо в торцевой части дверной створки, отдельные отверстия для ручки и сердцевины затворной системы.

При этом важно правильно рассчитать высоту монтажа ручки. Если дверная конструкция деревянная, то по данному параметру ограничений нет

А при обустройстве каркасных конструкций дверная ручка врезается исключительно в месте расположения поперечного бруса. Как правило, этот элемент конструкции расположен от основания полотна двери на расстоянии 90-100 см. При этом в зависимости от толщины створки варьируется и толщина бруска.

Монтаж запорного механизма чаще осуществляется в полотно, уже зафиксированное в коробе. Но если дверной блок еще не установлен, тогда лучше сразу врезать запор в дверное полотно.

Сборка и регулировка

Остаётся только окончательно собрать замок, отрегулировать, если понадобится, его работу, и окончательно закрепить все крепёжные элементы. Сразу стоит отметить, что не нужно слишком усердствовать с крепежом, особенно в тех замках, где части устройства скрепляются между собой с разных сторон полотна. Сильная затяжка винтов может деформировать корпус, и будет тяжело работать запорный механизм, вплоть до заклинивания.

Так как защёлка уже стоит на нужном месте, то необходимо вставить ручки. Первым делом устанавливается ручка с крепёжными винтами, которые нужно перед установкой выкрутить. После этого ручка вставляется своей квадратной осью в отверстие замка и в собственное отверстие в полотне до упора.

Другая ручка в современных моделях часто фиксируется на цилиндрическом корпусе и имеет снимающуюся декоративную планку. Сначала ручку и декоративную планку нужно снять с корпуса, утопив фиксаторы, и только потом корпус устанавливается в соответствующее отверстие в полотне навстречу квадратной управляющей оси от противоположной ручки, насаживается на эту ось до упора. Затем в отверстия вставляются крепёжные винты, и ими две стороны ручек скрепляются друг с другом.

Теперь останется только возвратить на корпус декоративную планку и ручку, утопив фиксаторы на корпусе. Они вдеваются на корпус до момента срабатывания фиксаторов, вышедших из заглубления в крепёжные пазы этих элементов.

Монтаж запорного устройства закончен, и нужно отрегулировать свободный ход механизма замка и его чёткую работу. Это можно проверить путём поворота ручки. Она должна легко и без зазоров двигаться, а после её отпускания сразу же возвращаться на место. В случае тяжёлого хода или заклинивания необходимо немного отпустить крепёжные винты. Наоборот, если имеются посторонние звуки и люфты в механизме, то винты крепежа нужно закрутить поглубже.

Установка замка для разных типов дверей

Если вы не уверены в своих силах, ведь установка замка в межкомнатную дверь — новое для вас занятие, то посмотрите видео, где показано, как правильно сделать монтаж. Как правило, замок располагается посередине дверного полотна. Поэтому отметьте расположение ручки на высоте в 1 м. Далее дрелью, используя перьевое сверло, в торце полотна сделайте отверстие, куда непосредственно будет врезаться замок. Будьте внимательны при выборе сверла: необходимо, чтобы его диаметр соответствовал толщине дверного замка, а его глубина — длине запорного механизма.

В торце двери необходимо отметить параметры опорной системы и по контуру, который вы получили, зачистить стамеской ровный профиль. Затем, используя то же перьевое сверло, делайте отверстие для дверной ручки. Это необходимо выполнить аккуратно, чтобы не повредить полотно. Остановите сверление сразу, когда сверло покажется с противоположной стороны двери. С обратной — продолжайте сверлить другое отверстие, центром которого будет уже полученное.

Конечно, вы можете сразу просверлить сквозное отверстие, многие так и делают. Вот только в этом случае есть большая вероятность повредить полотно двери, и тогда эстетический вид будет испорчен навсегда. Итак, место для крепления дверного замка готово. Ставьте его сюда и отметьте места, где необходимо закрепить саморезы, которые будут держать замок. По сделанным отметкам просверлите небольшие отверстия и вставьте туда саморезы.

С двух сторон нужно установить декоративные накладки и закрепить их саморезами. Затем фиксируйте стержень, соединяющий дверные ручки. Такие стержни обычно бывают шестигранными или же квадратными. При закрытой двери закрепите на косяке положение язычка. Замерьте длину язычка и повторите замер на дверной косяк. К уже подготовленным размерам примерьте принимающую накладку и повторите ее контур карандашом.

Согласно полученному абрису делайте отверстия, а заканчивайте проделывать углубление для накладки уже стамеской. В заключение работы ставьте на полученное углубление накладку. Закрепляйте ее саморезами. Врезка замка закончена. После этого необходимо убедиться, что дверь закрывается и открывается без помех. А если возникнет такая необходимость, нужно отрегулировать длину язычка или высоту накладки. Если вы имеете дело с деревянной дверью, врезать замок можно где угодно. А вот полотна, сделанные из менее традиционного материала, требуют немного иной техники и более тщательной подготовки.

Если вы приобрели межкомнатную дверь из МДФ, то при установке замка своими руками могут возникнуть некоторые трудности. В таком дверном полотне брус расположен на высоте строго 1 м от пола, все остальные детали — полые. И попытка установить замок на другой высоте может закончиться очень плачевно, ведь дверь может быть полностью испорчена. Вот почему, несмотря на наличие многочисленных видео на эту тему, лучше попросить профессионала врезать замок в дверь из МДФ. У него есть все необходимые инструменты, да и навык работы с такими материалами намного выше.

Если вы купили металлические двери и возникла необходимость вставить новый замок или заменить старый, помните: врезанием замков в двери из металла занимаются только специализированные сервисные центры. Самостоятельная установка замка просто бессмысленна: в процессе может безвозвратно испортиться запорный механизм, и тогда вам останется только выбросить его и купить новый.
