Стойка для дрели своими руками: делаем направляющую для дрели

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:

в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Немного о необходимых материалах и инструментах

Самый выгодный вариант – это использовать подручные материалы, так что не торопитесь закупаться, возможно, большинство деталей вы найдёте в своих закромах. В первую очередь вам потребуется профильная труба 20×20 или 25×25. В среднем хватит отрезка длиной 120 см.

Помимо трубы нужна пара металлических уголков. Если нет готовых, можно сделать их самостоятельно. Ещё потребуются две перфорированные пластины, болты для крепления, металлический тросик, ручка рычага из металлической платины и кусок тросика.

Из инструмента приготовьте пилку по металлу, дрель и гаечный ключ. Прелесть этой модели в том, что не требуются сварочные работы.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Практика работы с самодельной стойкой

Работать с такой стойкой очень просто.

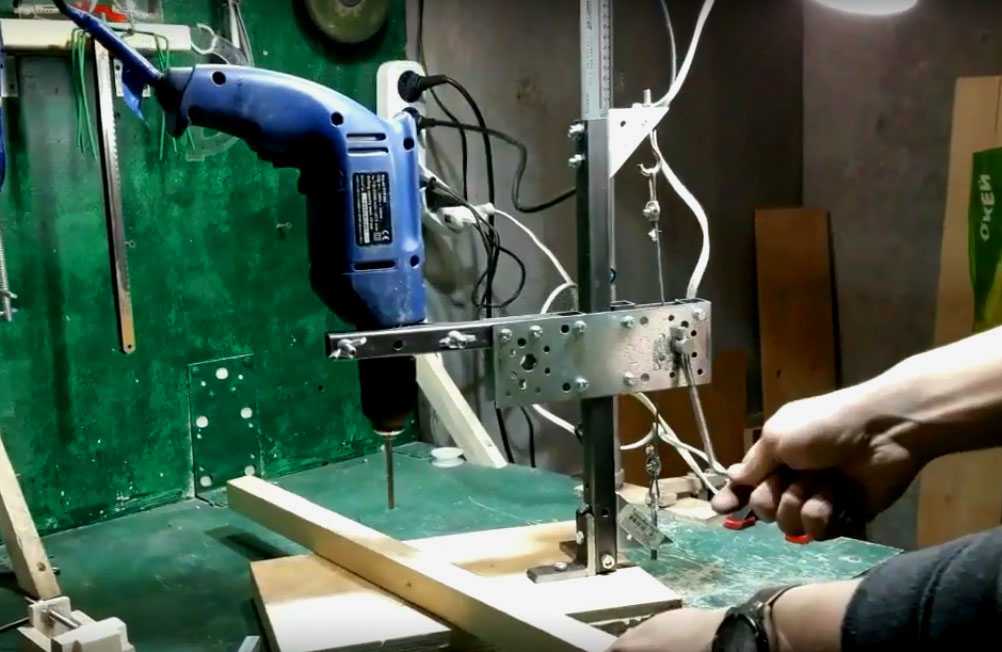

ФОТО: YouTube.comКрепите дрель к плечу стойки скобой и включаете её в сеть, фиксируя кнопку. Потом просто управляете механизмом подъёма, подкладывая нужные деталиФОТО: YouTube.comДрель с лифтовым механизмом легко справляется с деревом, но гораздо медленнее – с металлом. А вот рычаг с пружиной без проблем освоит любые материалы

Устройство примитивно простое, собирается без сварки, что очень удобно. Самое сложное во всей работе ─ распилить профиль на нужные отрезки. Всё остальное займёт считаные минуты.

А вот ещё одна не сложная в исполнении и доступная по материалам стойка в видео-мастер-классе:

Watch this video on YouTube

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

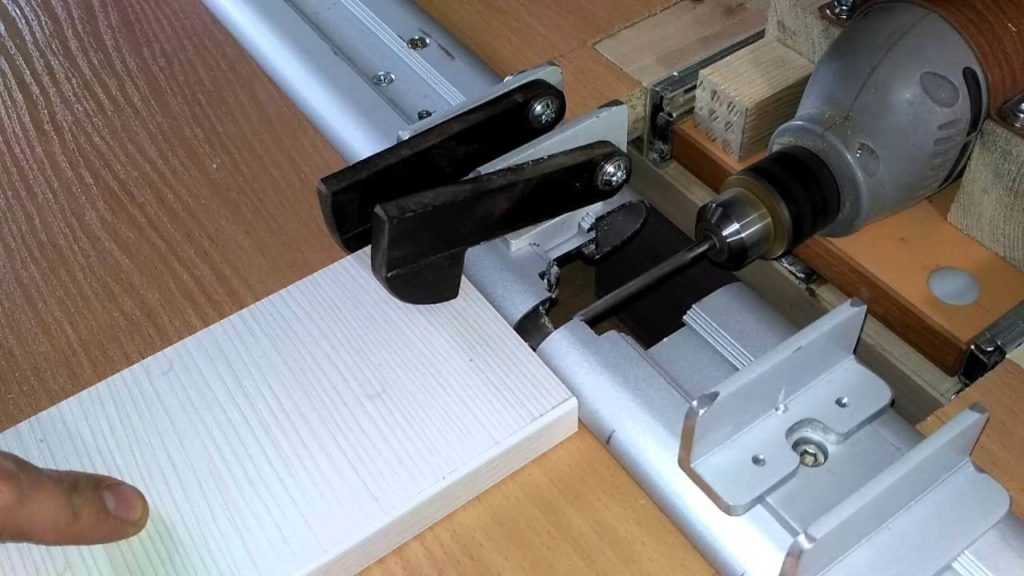

Станок для горизонтального сверления

Обычно станки предполагают сверление дыр дрелью в вертикальном положении. Но иногда необходимо проделать отверстия в длинной детали. Даже с дорогими магазинными подставками не получится сверлить вертикально качественно, всегда будут погрешности. Чтобы избежать этого, можно сделать станок для горизонтального сверления.

станок для горизонтального сверления

Для начала нужно подготовить циркулярную пилу, шуруповерт или дрель и стандартный набор инструментов, включающий в себя отвертки, молоток, стамеску и др. В качестве материала для изготовления можно взять обычные ДСП панели. Из расходных материалов понадобится:

Гайка-крыльчатка;
саморезы;
направляющие;
рукоятка;
втулка;
болты.

Сначала нужно рамку. В качестве основания используется ДСП, а из деревянных брусков делают окантовку. Из той же фанеры необходимо собрать стол, который может менять свою высоту с помощью винтов. Стол нужно тщательно отполировать. Вращая рукоятку, можно будет поднимать стол на нужную высоту. Далее чертят яркую линию, идущую по направлению сверла. Это поможет сверлить отверстия точнее. Направляющие устанавливаются таким образом, чтобы они могли раздвигаться в зависимости от размера инструмента, а затем крепиться винтами. Для дрели нужно сделать опору, к которой присоединяется конструкция. Чтобы деталь лучше двигалась в станке, можно прикрепить куски ламината в местах соприкосновения с конструкцией.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

Станина. Она обеспечивает устойчивость всей конструкции.
Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

50х50 см – для простого вертикального сверления;
100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.
