Самодельный токарный станок по дереву из дрели

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

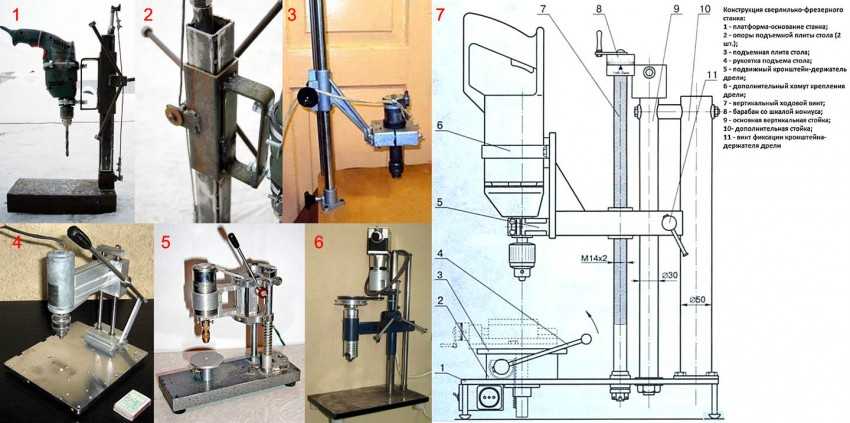

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

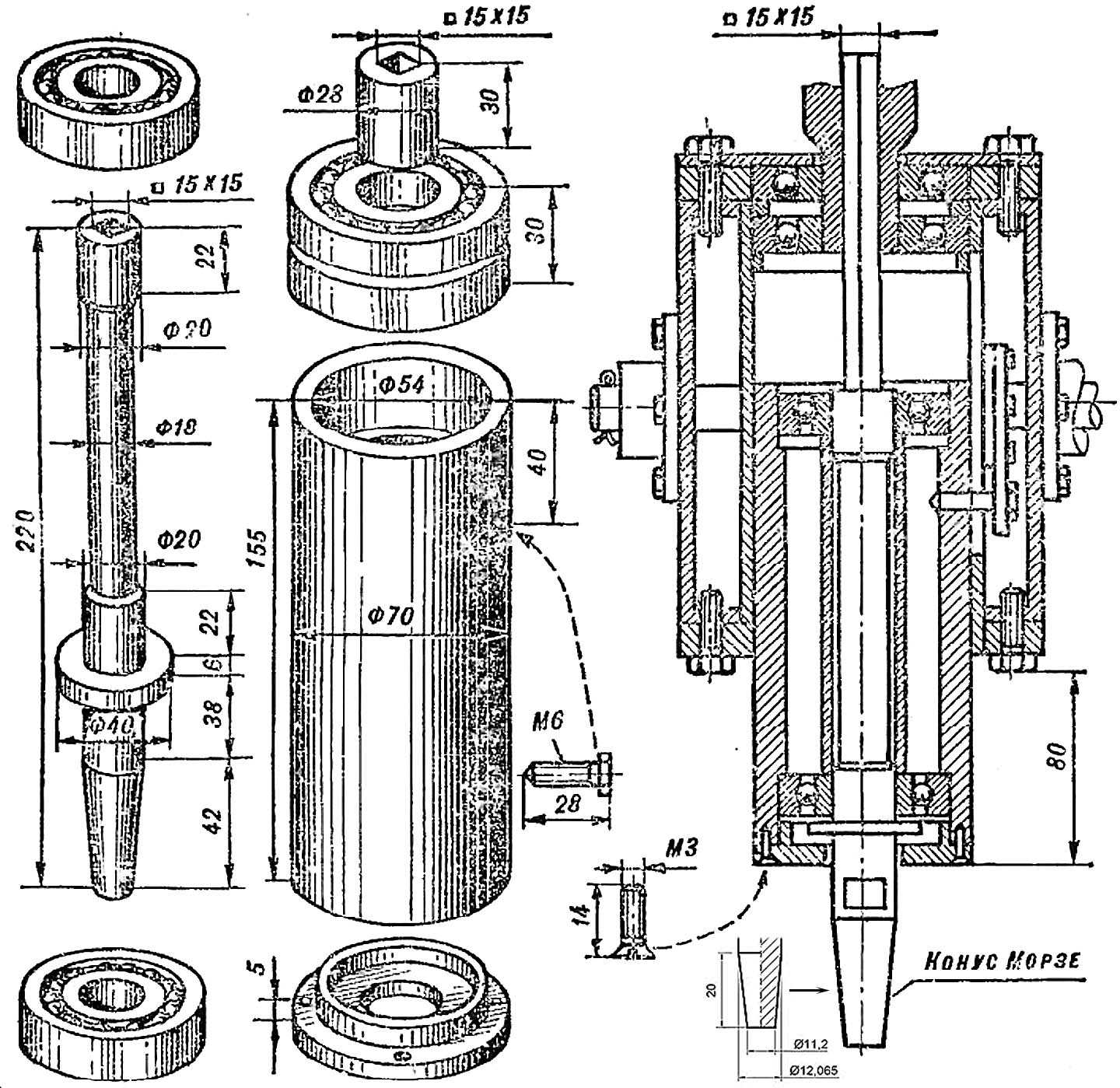

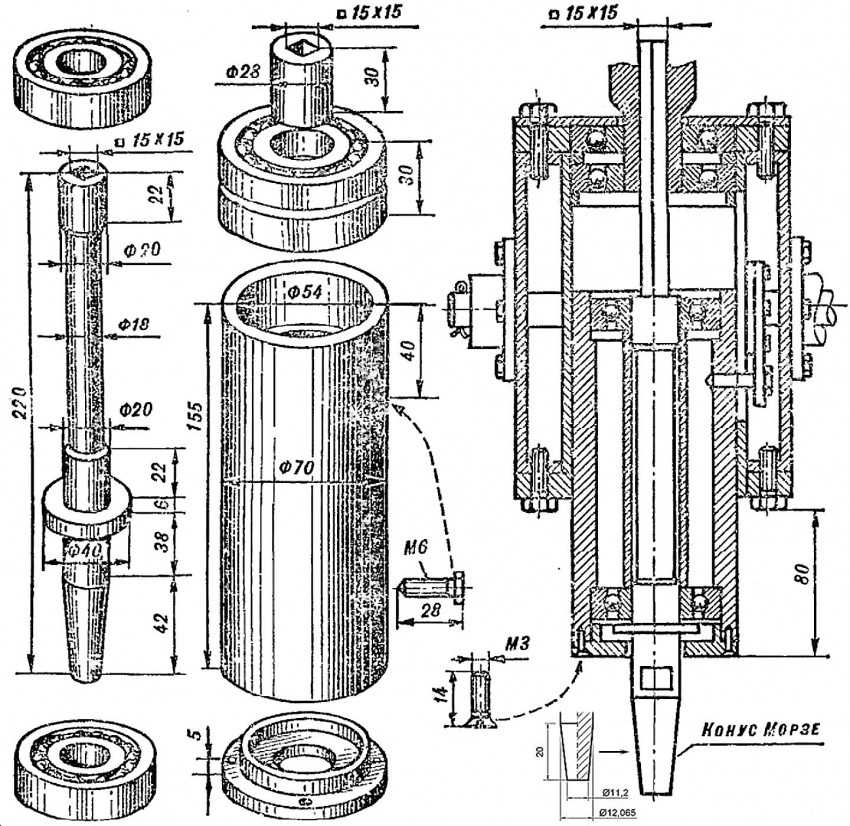

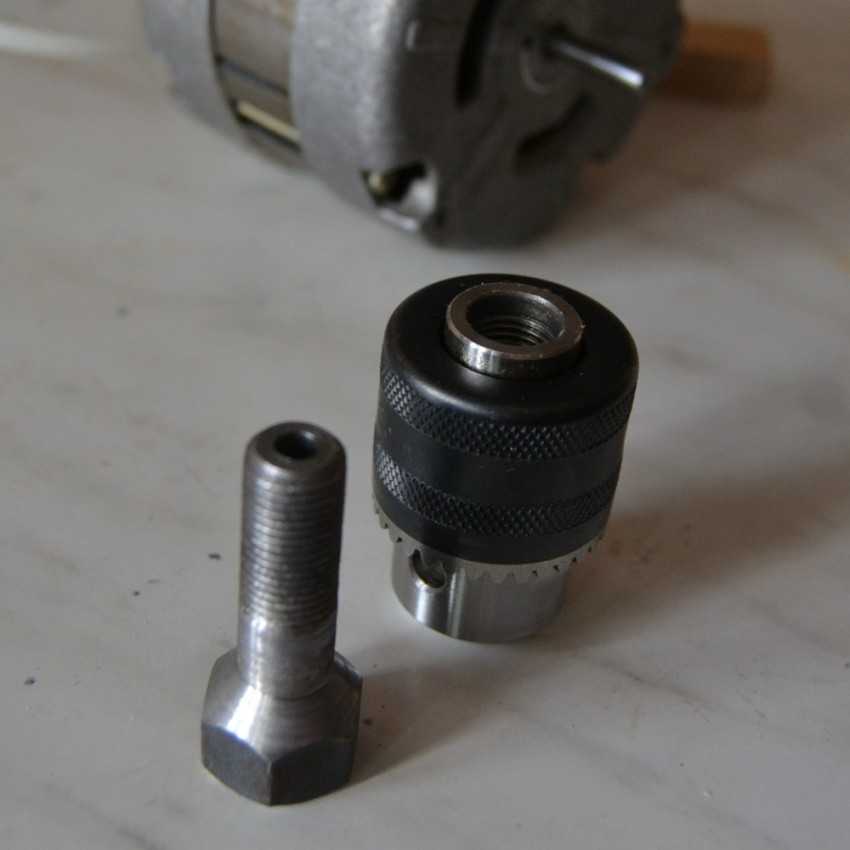

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Изготовление станка.

Первым делом понадобится подходящая деталь для зажимной обоймы, нашёлся вот такой шкив от Волги, по размерам подошёл идеально.

Срезаем шкив пополам, а из листа металла толщиной 4 мм, нарезаем и привариваем крепления. Затем зажимаем в тисках обе половинки и сверлим отверстия под стяжки, вставляем в отверстие болты и закручиваем гайки. Гайки прихватываем сваркой и обойма готова.

Раму сделал из профильной трубы 20 х 40 мм. На раме закреплён светильник, его крепление сделано из деталей реечного стеклоподъёмника от Волги.

Из него так же сделан упор под резцы. Конструкция следующая. Платформа с направляющими пазами (рейки от стеклоподъёмника), по которой перемещается каретка с упором, а в нужном положении каретка фиксируется барашковой гайкой

Две рейки, брусок металла (ширина- по размеру пазов, высота- по высоте основания), две пластины с вырезом под брусок (металл 2 мм. и напильник в помощь), пара втулок (труба подходящего диаметра) и пара полосок металла для жёсткости (обрезки от деталей оконных конструкций) .

К бруску, привариваем одну из пластин заподлицо. Затем вставляем всё в паз верхней рейки и с обратной стороны привариваем к бруску вторую пластину. Проверяем ход каретки. Если всё работает чётко, без заеданий, просверливаем в задней части обе пластин, отверстие диаметром 6 мм.

Со стороны нижней пластины вставляем болт и фиксируем его головку сваркой. Сверху, будет накручиваться барашек (ним мы будем фиксировать каретку в нужном положении. Затем ставим втулки, нижнюю рейку и стягиваем всё болтами.

Подгоняем нижнюю рейку относительно верхней, что бы ход каретки был без заеданий, а нижняя часть бруска не доходила до нижней кромки рейки где-то в пределах 1 мм. (зазор выводится подгонкой высоты втулок и делается для того, что бы нижняя часть бруска при перемещении не касалась рабочей поверхности стола). Закончив с подгонкой, вставляем между двумя рейками, с обеих сторон, полосу и окончательно свариваем всё.

Остаётся приварить к передней части каретки отрезок профильной трубы в которую будут вставляться упоры для резцов. В качестве основания, взял профиль 30 х 30 мм, для упоров 25 х 25 мм.

Фиксатор упора простейший. На высоте 2/3 от низа основной трубы, просверливаем отверстие 7 мм. к нему привариваем гайку на 6 мм. В него вкручивается болт-барашек и фиксирует упор.

В качестве основания, взял фанеру толщиной 12 мм. Крепление рамы под дрель- на саморезах. Снизу предусмотрен выдвижной ящик под резцы и оснастку. Чтобы он ничего не цеплял, крепление платформы каретки сделано на закладных пластинах.
В качестве крепежа напилил пластины толщиной 6 мм, просверлил три отверстия. В центральном нарезал резьбу под болты, через два крайних пластина крепится к столу саморезами.

Крепление пластины.

Крепление платформы для упоров сделано поворотным. Угол фиксированый- 90°. Ниже, на фото, всё видно. Для поворота, необходимо выкрутить болт в задней части платформы. Перевести её в нужное положение и зафиксировать. После пробных «заездов», сделал вывод о необходимости замены болта на «барашек».
После всей подгонки красим железо и ставим на место.
Столешницу планировал оставить как есть, но практичность победила. Сверху закреплён лист алюкобонда. Вещь вечная и в плане уборки удобней.

Напряжение подводится с помощью шнура.

Дрель подключается к розетке. Питание на неё, подаётся с помощью клавишного выключателя. Фиксируем кнопку на дрели в включённом положении, а дальше работаем выключателем. И удобно и кнопка дрели дольше проживёт. Вторая клавиша выключателя, работает на подсветку.

Поводка снизу, сделана по принципу крепления закладных пластин. Фрезернул дорожки, уложил провода, зафиксировал их термоклеем и всё это дело закрыл пластиком.

Дополнительно сделан второй упор под резцы. Он шире основного. С его помощью удобно делать круглые заготовки. Но он выполняет ещё одну функцию.
В верхней части просверлил отверстия и нарезал резьбу. Теперь берём кусок текстолита, просверливаем отверстия и получаем столик для шлифовки.
С помощью насадки для шлифовальных дисков, теперь можно быстро и удобно подводить кромки заготовок.

Станок предназначен для мелких токарных работ.

Пример изготовленных деталей на станке.

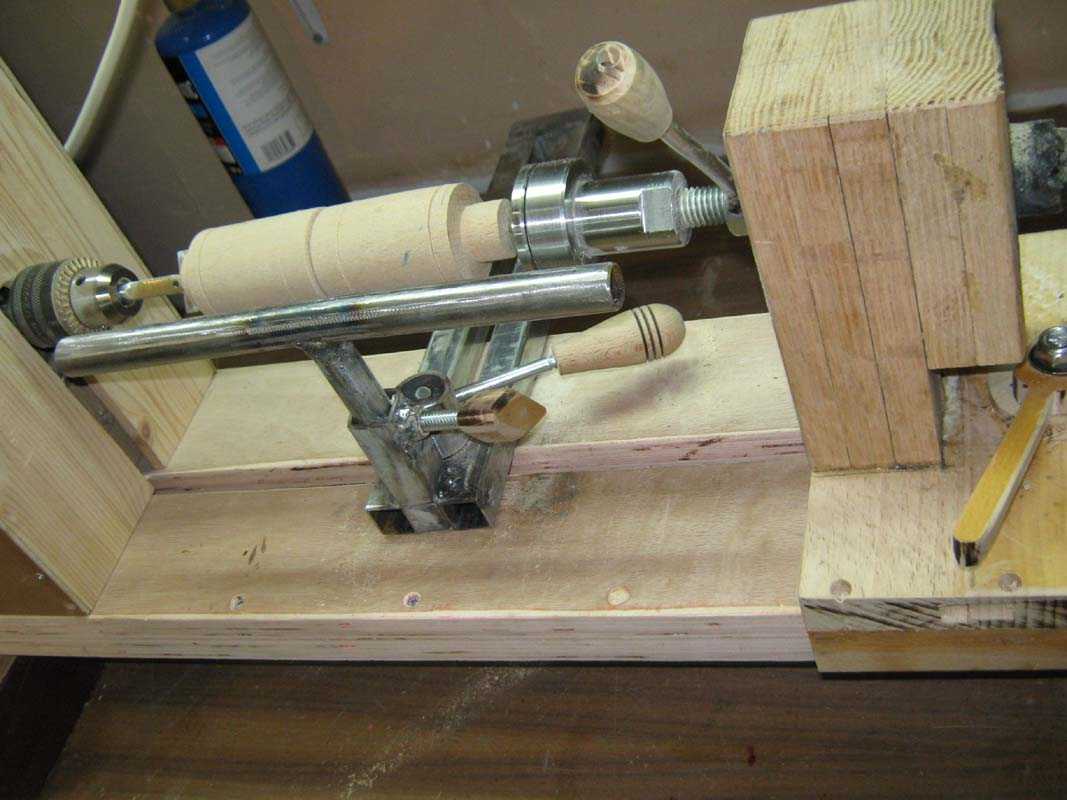

Вот такой токарный станок из дрели можно сделать своими руками.

Автор самоделки: Дмитрий. источник

Рекомендуемые материалы для токарного самодельного

В самостоятельной сборке своего собственного токарного деревообрабатывающего оборудования понадобятся следующие материалы:

1. Старое электрическое точильное устройство с двумя камнями отлично подходит на «роль» одного из главных элементов станка – задней бабки. В таком агрегате уже смонтированы четыре металлические шайбы, две из которых используются как фиксаторы разных по диаметру сменных дисков. Деревянная заготовка крепится к другой стороне токарной планшайбой.
2. Станину изготавливают из металлопроката, например — швеллерной стали.
3. Для регулировки скорости используют шкивы разных диаметров, что позволяет корректировать скорость вращения от 800 до 3000 об/мин.
4. Чтобы конструкция станка получилась компактной, используются: угловой металлопрокат, стальные трубы круглого сечения, полосы листового проката шириной от 20 до 40 мм.

Токарный деревообрабатывающий станок своими руками изготавливается следующими слесарными инструментами:

• Электрическая дрель с набором сверел различного диаметра.
• Напильники и рашпили.
• Угловая дисковая пила «болгарка», оборудованная сменными отрезными и шлифовальными кругами.
• Сварочный аппарат на 220 Вт и электроды ф*4 мм.

. Для домашних умельцев не проблема найти нужные детали и запчасти.

Подходящий материал всегда найдется в домашней мастерской, на полках гаража, а еще можно поискать на барахолке и приобрести по низкой цене Собранный своими руками токарная установка из подручных материалов позволяет сделать конструкцию с весьма низким бюджетом. Основные шаги по сборке станка

Чтобы понять, какой порядок сборки домашнего токарного станка, следует ознакомиться с принципом создания самых важных составляющих элементов этой конструкции.

Изготовление станины

Опорную часть самодельного токарного станка, созданного из обыкновенной домашней дрели, можно изготовить разными способами. В качестве примера можно рассмотреть пример выполнения станины из металлических уголков размером 50 х 50:

1. Два металлических уголка нужной длины необходимо расположить на ровной горизонтальной поверхности и развернуть полками друг к другу.
2. Чтобы уголки лежали строго параллельно, нужно разделить их вкладышами с шагом 50 мм
3. Скрепить концы уголков по торцам двумя другими уголками.
4. Все детали скрепляются между собой струбцинами и после проверки собранной опорной части на устойчивость производится окончательное соединение методом электродуговой сварки.

Собранную станину прочно закрепляют к верстаку или деревянной колоде.

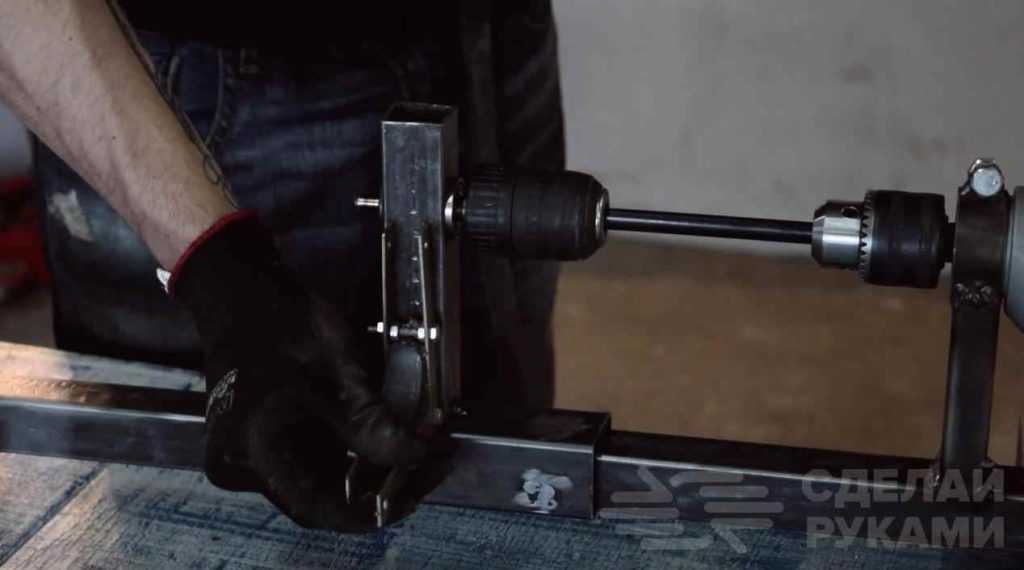

Подготовка задней бабки

В токарной домашней установке задняя бабка выполняет функцию поддержки, установленной строго по центру обрабатываемой болванки, и фактически служит второй опорой. Во время сверления конструкция соединяется специальным прихватом с подвижной кареткой суппорта и через него получает механическую отдачу.

Задняя бабка должна быть неподвижна и давать правильное точное расположение центра оси.

Пример подготовки задней бабки:

1. Сделать заготовку из стального листового проката.
2. Внутри заготовленной детали установить втулку с внутренней резьбой М 141,5 мм.
3. Для установки стопорного болта с торцевой стороны готовится отверстие.
4. По краю втулки нарезается резьба М 243 мм для навинчивания гайки.
5. Подбирается маховик как в водопроводном кране.

Из металлической листовой полосы шириной от 6 до 10 мм изготавливается скоба и ее края привариваются к корпусу.

Реставрация

Дайте ему вторую жизнь и результат будет радовать каждый раз, когда берете инструмент в руки.

Для того, чтобы реставрировать ручную дрель, не нужно особого мастерства. Достаточно тщательным образом выполнить по пунктам все этапы работы:

Раскрутить все винтовые соединения дрели. Снять ручку и обе крышки. Если возникают трудности при раскрутке винтов, используйте любое средство для растворения ржавчины аэрозольного типа.
Вытащить все шплинты, освободив шестерни. Снять валы быстрого и медленного вращения. Демонтируем упор, шпиндель, ручку, сверлильный патрон. Аккуратно снимаем подшипник, чтобы содержащиеся внутри металлические шарики не рассыпались.
Раскладываем все детали и винты на рабочем столе. Салфеткой, смоченной специальным антикоррозийным составом, протираем каждую составляющую инструмента. Удаляем старое масло с шестерней и внутри корпуса. При необходимости используем щетку по металлу.
Наступает время «водных процедур» — аккуратно помещаем все детали дрели (кроме деревянной части ручки) в емкость с нейтрализатором ржавчины, таким как ВСН-1, например. Оставляем на пару часов.
Достаем все детали из емкости, и еще раз тщательно очищаем щеткой с пластиковым ворсом каждую деталь со всех сторон от остатков ржавчины. Не забудьте о винтах, они также не должны уходить от руки «реставратора»
Когда вы убедитесь в том, что с ржавчиной покончено, приступите к удалению остатков краски. Для этого потребуется гель для удаления лакокрасочных покрытий. Нанесите этот гель кисточкой на все детали, где необходимо удалить остатки красочного покрытия.
Снимите остатки краски щеткой по металлу или шпателем (в труднодоступных местах).
Отполируйте поверхность крышек, корпуса и ручки дрелью с войлочной насадкой.
При необходимости произведите рехтовку поверхности крышек молотком.
Начинаем подготовку к покрасочным работам. Заклейте малярным скотчем отверстия от крышек на корпусе, внутрь отверстий для винтов поместите заглушки из бумаги. Отдельно развесьте корпус, ручку, крышки, упор и вскройте аэрозольной шпаклевкой каждую деталь со всех сторон. Подождите, пока высохнет.
Затрите каждую деталь наждачной бумагой и покройте еще раз краской из аэрозольного баллончика

Делайте это осторожно и на расстоянии, чтобы не было подтеков.
Деревянную часть ручки также отшкурьте и вскройте лаком, или можно сделать новую на токарном станке.
Приступаем к сборке. Смазываем специальной графитной смазкой шарикоподшипник

Устанавливаем его. Укрепляем на валах малую и большие шестерни соответствующими шплинтами. Устанавливаем на место сверлильный патрон и упор.
Смазываем все шестерни специальной графитной пастой и закрываем корпус крышками с двух сторон. Завинчиваем винтами.
Присоединяем винтом к корпусу ручку с деревянной частью.
Готово! Старенький инструмент преобразился и радует своего хозяина!

Ручная дрель может оставаться не только надежным помощников в работе домашнего мастера, но и стать источником технических новшеств. Ибо творческое начало присуще каждому умельцу!

Конструктивные элементы

Изучая фотографии и чертежи стоек для дрелей (самодельных или заводского изготовления), можно выделить основные конструктивные элементы, присущие всем без исключения станкам:

• База-столешница;
• Вертикальная направляющая;
• Крепление дрели;
• Подъёмно-опускной механизм;
• Рукоять.

Лежащая в основании база придаёт устойчивость конструкции и демпфирует вибрацию от работающего инструмента. На ней размещаются крепления для остальных элементов стойки, тиски и фиксаторы для деталей. В основании допускается оставлять отверстия для сквозного сверления деталей.

В качестве материала столешницы подойдут металл или древесина (массив, фанера). Для борьбы с вибрацией не лишним будет добавить под основанием слой плотной резины. База должна быть массивной, минимальный размер в плане 600 х 600 х 30 миллиметров. В ней можно проделать отверстия для крепления к верстаку — это придаст дополнительную устойчивость при работе.

Направляющая — это вертикальная рейка, устанавливаемая на базе и удерживающая крепление дрели. Рейки бывают металлическими (труба, швеллер) или деревянными (брусок, фанера). В отдельных моделях (чаще металлических) направляющая совмещается с подъемно-опускным механизмом. Съёмные рейки устанавливаются на болтовое соединение, жёсткое соединение выполняется сваркой. Донором готовой базы с направляющей послужит штатив вышедшего из строя фотоувеличителя или микроскопа.

Дрель крепится на хомуты или кронштейны с отверстием по центру. Как и в случае с рейкой, крепления могут проектироваться съёмными под разные типы дрелей. Рукоять размещают сбоку либо сверху конструкции, с её помощью регулируют положение резца относительно станины.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

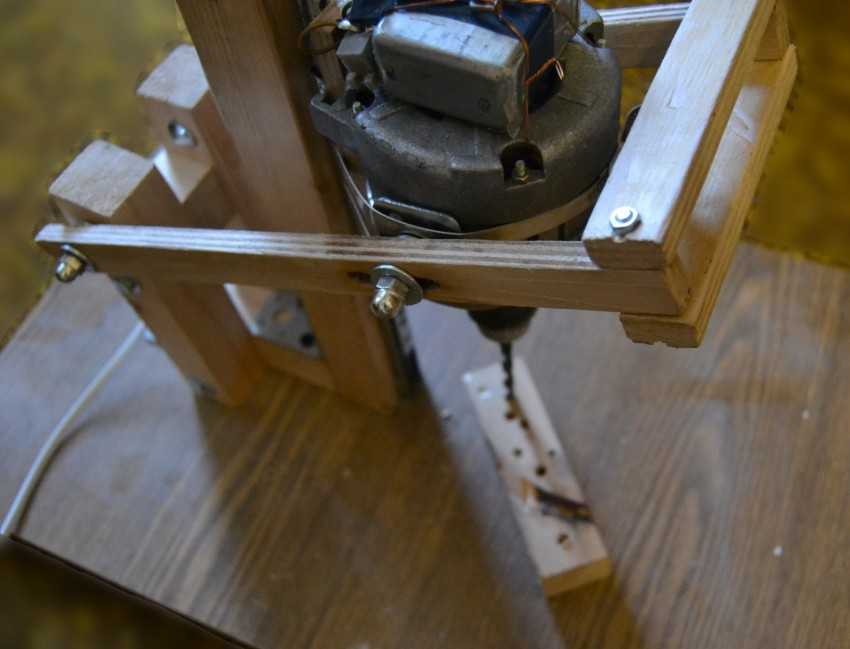

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Работы по конструированию станка

В первую очередь необходимо вырезать из листа металла основание станка. В ней просверливают отверстия для осуществления крепежа. Приваривают к основанию вертикальную стойку из металлического профиля.

Необходимо точно выдержать вертикальность стойки для того, чтобы в дальнейшем ход сверла был в правильном направлении. Из профиля большего сечения чем стойка изготавливают заготовку. Проверяют возможность перемещения этой заготовки вдоль вертикальной стойки.

Вдоль всей длины выпиливают из заготовки прямоугольное отверстие. Изготавливают из профиля такого же сечения конструкцию и в неё вставляют велосипедную звёздочку.

К вертикальной оси приваривают цепь от велосипеда. Проверяется работоспособность собранного механизма. Из трубы, диаметр которой больше диаметра патрона дрели, вырезают крепёжное приспособление.

Данный крепёж приваривается к конструкции. Проверяется возможность помещения дрели в это крепёжное устройство.

Из профиля вырезаются рычаги которые служат приводом всего механизма и крепят их к конструкции. Проверяется работоспособность подъёма опускания всего механизма.

Рекомендации самостоятельного изготовления корпуса

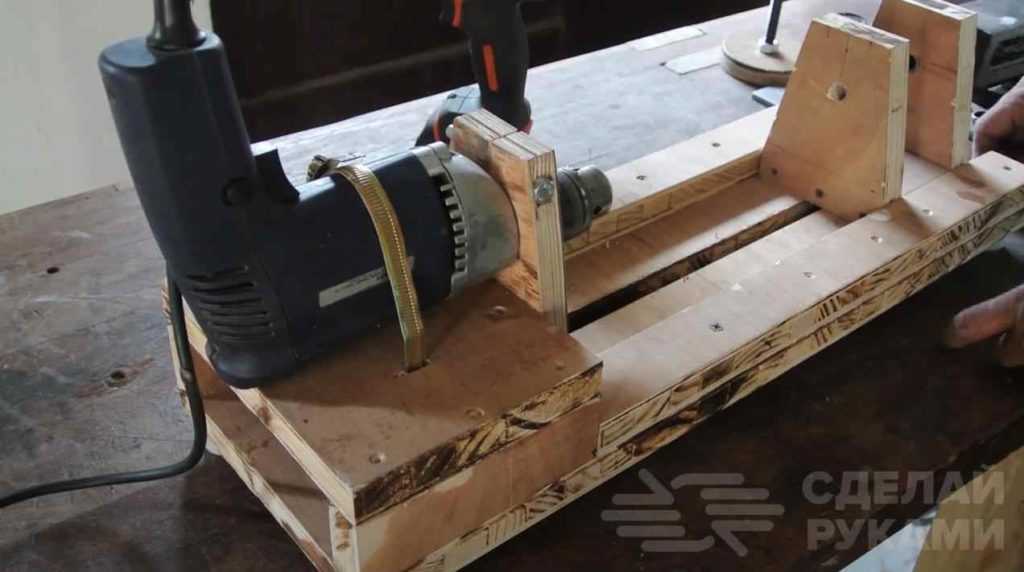

В создании домашнего станочного оборудования главный акцент придается созданию прочной основы – корпуса или стойки. Для этих целей часто используют обыкновенную доску или лист толстой фанеры. В стойке необходимо просверлить прорезь круглой формы для установки корпуса электродрели.

Размер отверстия должен точно совпадать с размером электроинструмента.

На корпусе станка необходимо предусмотреть установку стягивающего болта. После устройства прорези пропиливается небольшой углубление в виде паза 2 мм.

К неподвижной станине стойка корпуса закрепляется металлическим уголком. Дрель ставят в готовую прорезь и фиксируют стяжным винтом.

Металлический арматурный стержень с конусообразной частью с одной стороны служит заготовкой для центральной части бабки. На конце стержня перед началом сужающейся части нарезается резьба для гайки М 8.

Конструирование задней бабки

Деревянная заготовка детали задней бабки по форме должна совпадать с контуром передней. А для закрепления середины используют стальная заготовка с втулкой, у которой нарезана внутренняя резьба М 14 х 1,5. Еще необходимо не забыть об установке стопорного болта М 8. По краям втулки необходимо нарезать резьбу М 24 х 3 для завинчивания гайки, удерживающей втулку.

Комплектующие элементы резцового упора собирают из стального металлопроката. Скоба готовится из металлической листовой полосы размером 6 х 10 мм. Размер цилиндрической оправки в диаметре составляет 15 мм, края скобы привариваются к трубе при помощи электродуговой сварки. К стойке, на подобие уголка, крепится упор. Собранный механизм соединяется с верстаком болтовым соединением. Для установки болта предусматривается специальная гайка с широким бортиком, которая крепится к нижней крышке верстака шурупами.

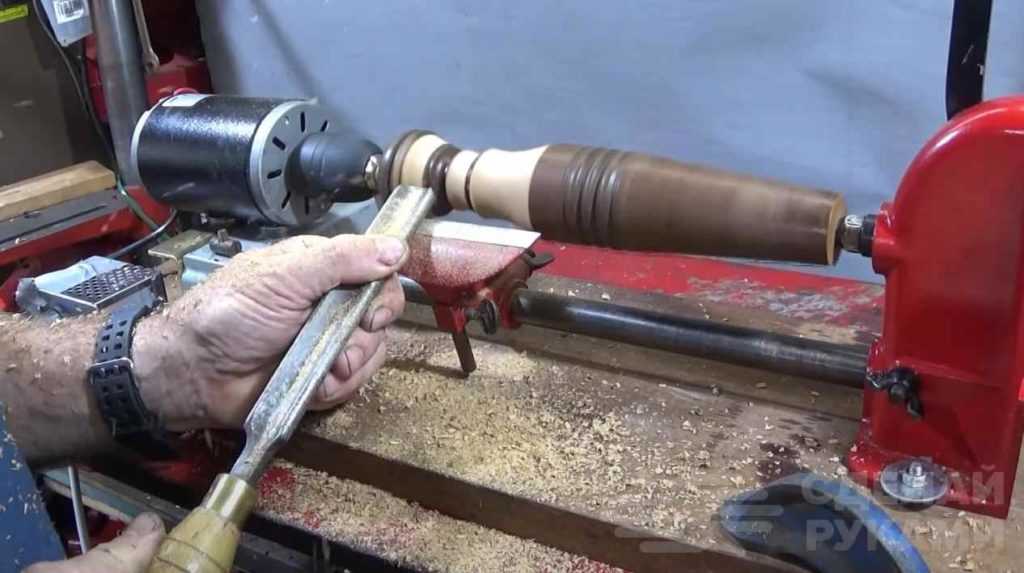

Установка детали заготовки

Прежде чем приступить к обработке деталей, деревянную заготовку следует хорошо высушить и обточить на 3 мм с одной стороны для лучшей обработки. На обоих концах заготовки делается два углубления для установки гайки. Заготовку размещают между средними частями бабок и прочно фиксируют стопором.

После установки заготовки производится перемещение резцового упора на расстояние не более 20 мм от установленной детали.

Рабочую плоскость резца располагают на отметке высоты центральной части заготовки.

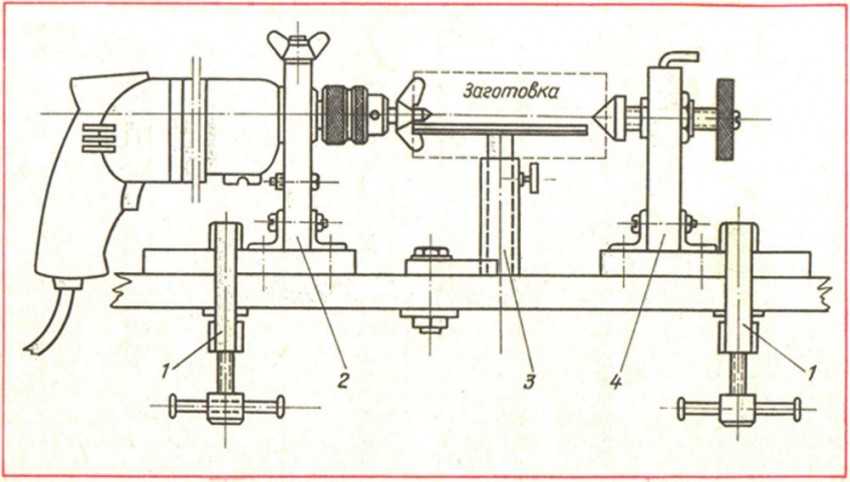

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами

Важное и обязательное условие — их центра должны быть соосными

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

• основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

https://youtube.com/watch?v=fbPKpK2GZPA

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного , собранного в домашних условиях.

Сверлильный станок из дрели, собранный своими руками

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.
