Как пользоваться микрометром

Проверка, настройка и использование индикаторных и микрометрических нутромеров

Согласно инструкциям нутромеры нужно проверять и настраивать перед каждым использованием. Это необходимо для получения максимально точных измерений, а также определения соответствия характеристик прибора нормативным показателям.

Проверка микрометрических нутромеров

Чтобы проверить нутромер, действуйте так.

  1. Визуально осмотрите прибор, проверьте маркировку и убедитесь в отсутствии заметных повреждений.

  2. Опробуйте нутромер и убедитесь в правильности взаимодействия всех частей инструмента.

  3. При помощи инструментального микроскопа измерьте ширину штрихов на стебле и микрометрическом барабане.

  4. Проверьте расстояние от края торца барабана до стебля.

  5. Проверьте радиусы кривизны измерительных поверхностей на наконечнике и микрометрической головке.

  6. При помощи горизонтального оптиметра определите погрешность показаний микрометрической головки.

  7. При помощи оптиметра или горизонтального длинномера определите суммарную погрешность головки с присоединенными удлинителями.

  8. Определите биение точки касания измерительной поверхности нутромера.

  9. Определите размеры установочной меры в точках ее измерительной поверхности.

Обратите внимание! Приборы с верхним пределом измерения более 1250 мм требуют дополнительной проверки на жесткость.

Как настроить микрометрический нутромер и пользоваться им

  1. Первый этап — подготовка. Используя установочную меру, настройте нутромер на ноль. Для этого поворачивайте барабан до точного совпадения нулевой отметки с продольной линией стебля. После этого затяните контргайку.

  2. После настройки нутромера удлините его до нужного размера при помощи удлинителя (-лей). Несколько приспособлений крепите в порядке убывания размеров.

  3. Можно приступать к измерениям. Введите нутромер в измеряемое пространство, приложив наконечник к одной из поверхностей. Затем вращайте барабан до тех пор, пока второй наконечник не коснется противоположной поверхности.


Изображение №1: использование микрометрического нутромера

Проверка индикаторных нутромеров

Чтобы проверить индикаторный нутромер:

  1. визуально осмотрите устройство, проверьте комплексность, убедитесь в отсутствии видимых повреждений;

  2. проверьте правильность взаимодействия частей прибора;

  3. удостоверьтесь в том, что технические и метрологические характеристики в норме.

Процесс измерения и показания

В начале работы необходимо расположить измерительную деталь между пяткой прибора и микрометрическим винтом. Начать вращение барабана с учетом максимальной близости шпинделя и измеряемого предмета.

При измерениях микрометр находится в левой руке. Во избежание нагрева от температуры тела и искажения результатов держать прибор следует за изолированную часть скобы.

Размеренно и не спеша до соприкосновения с измеряемой поверхностью подводится шпиндель устройства. Крутить его следует по направлению против часовой стрелки относительно торца с нарезкой пока деталь не зайдет в зазор торцов. Далее, необходимо по часовой стрелке довести вращение шпинделя до упора, придерживая в процессе нарезки барабан.

При достижении упора вращение начнет сопровождаться треском. Вращение микрометрического винта следует прекратить и можно приступать к снятию показаний. Освобождается деталь из зажима обратным вращением шпинделя. Точный размер замеряется на барабане с помощью шкалы нониуса.

Показания прибора. При работе по снятию величин измерений механическим прибором требуется некоторая сноровка. Начинаем снимать показания с более крупного разряда цифр и оканчиваем мелким.

Для начала обратим внимание на шкалу стебля на неподвижной части рукоятки. Она содержит две шкалы, которые для комфортного восприятия расположены в позиции остановки края барабана, зафиксируем значение деления нижней шкалы (допустим, 8)

Оно находится в зоне видимости. Так определяется величина первого цифрового показания.

В случае когда край барабана сравнялся с делением на верхней шкале, то после запятой необходимо поставить цифру 5, если деление скрыто, тогда цифру 0. После рассматривается шкала на барабане, где находятся сотые доли миллиметра, их необходимо прибавить к десятым долям.

Допустим, верхняя шкала не показала половинчатого деления, соответственно, измерительная величина равна 8,0 мм. Поскольку на барабане с горизонтальным штрихом выпало значение 12, следовательно, 8,0 + 0,12 = 8,12 мм. В случае видимости штриха на верхней шкале стебля 8,5 + 0,12 = 8,62 мм.

Особенности и сравнение типов микрометров

Цифровой микрометр имеет сильные преимущества перед другими видами, что сделало его популярным на рынке. Но есть и недостатки, которые нужно иметь в виду при выборе. Перечислим основные преимущества.

  • Он удобен и прост в использовании, позволяет делать точные замеры.
  • Считывание показаний с дисплея без необходимости высчитывать деления по обычной шкале значительно ускоряет работу.
  • Есть и дополнительные возможности. Некоторые приборы имеют цифровое меню настройки параметров измерения. Кроме того, они могут хранить в памяти множество значений и сравнивать их между собой. Эта функция даёт возможность произвести ряд замеров и сравнить показатели намного быстрее и удобнее. Аналогичной функцией обладает один из типов механических микрометров – рычажный, но это его основное предназначение, и для других целей он не подходит (в отличие от электронного). Вы можете рассматривать покупку этого инструмента, если ваша главная рабочая потребность состоит в серийных измерениях каких-то деталей и сравнении значений.

Перейдём к недостаткам.

Батарейки разряжаются со временем, их необходимо заменять.
Необходимо соблюдать осторожность во время работы, чтобы не повредить экран.
Датчик также может быть выведен из строя случайным ударом.
Приборы, оснащённые электроникой, имеют меньший срок эксплуатации, чем механические, а стоят дороже.

Особенности и сравнение типов микрометров

Цифровой микрометр имеет сильные преимущества перед другими видами, что сделало его популярным на рынке. Но есть и недостатки, которые нужно иметь в виду при выборе. Перечислим основные преимущества.

  • Он удобен и прост в использовании, позволяет делать точные замеры.
  • Считывание показаний с дисплея без необходимости высчитывать деления по обычной шкале значительно ускоряет работу.
  • Есть и дополнительные возможности. Некоторые приборы имеют цифровое меню настройки параметров измерения. Кроме того, они могут хранить в памяти множество значений и сравнивать их между собой. Эта функция даёт возможность произвести ряд замеров и сравнить показатели намного быстрее и удобнее. Аналогичной функцией обладает один из типов механических микрометров – рычажный, но это его основное предназначение, и для других целей он не подходит (в отличие от электронного). Вы можете рассматривать покупку этого инструмента, если ваша главная рабочая потребность состоит в серийных измерениях каких-то деталей и сравнении значений.

Перейдём к недостаткам.

Батарейки разряжаются со временем, их необходимо заменять.
Необходимо соблюдать осторожность во время работы, чтобы не повредить экран.
Датчик также может быть выведен из строя случайным ударом.
Приборы, оснащённые электроникой, имеют меньший срок эксплуатации, чем механические, а стоят дороже.

Устройство цифрового микрометра

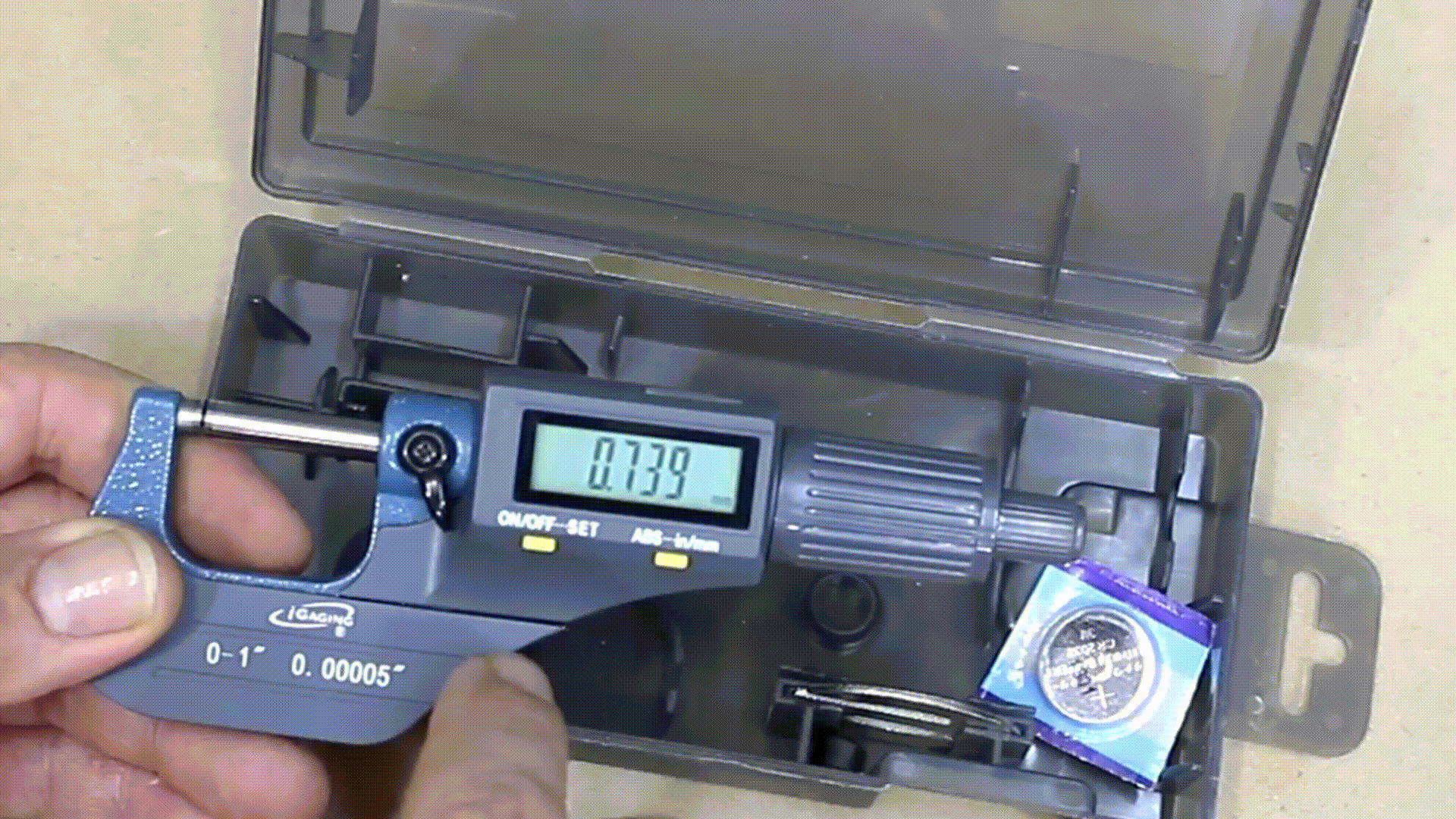

фото:устройство электронного микрометра

В качестве основных деталей, входящих в состав измерительного устройства, стоит отметить:

  • Скоба, которая задает предел измерений, и на которой иногда встречается теплоизоляционная накладка;
  • Пятка, выполненная из твердосплавного материала;
  • Микровинт из твердосплавного материала;
  • Зажимающее устройство, фиксирующее показания в одном положении;
  • Барабан;
  • Трещотка;
  • Стебель;
  • Электронное устройство, считывающее показания;
  • Цифровое табло, в некоторых случаях с матовым покрытием для уменьшения бликов.

Принцип работы микрометра

Измерения проводятся путем определения отдаления микровинта от пятки. В нулевом положении они полностью сомкнуты. Но с каждым поворотом барабана микровинт отдаляется от нее. Перемещение винта прямопропорционально вращению барабана и равняется 0,5 мм на один полный поворот. При помещении в измерительную область заготовки, эти две детали плотно упираются в нее, для чего нужно приложить усилия. Полученное значение и будет размером детали. Микропроцессор микрометра определяет все передвижения микровинта и передает их на табло, так что пользователю ничего не нужно рассчитывать самостоятельно.

Как пользоваться микрометром

Измерение диаметра микрометром, а также определение линейных размеров проводится по определенным правилам. В первую очередь, устройство следует протереть сухой тряпкой, в особенности, измерительные поверхности. Далее следует сделать быструю поверку при помощи эталона. Как правило, он имеет известный размер и достаточно только узнать соответствие. С учетом того, что речь идет об электронном устройстве, это занимает совсем мало времени. Это же помогает проверить работоспособности устройства и ход винта.

После окончания подготовительных операций можно приступать к измерениям. Какой бы у микрометра диапазон измерений не был, в начальном положении его следует поставить на ноль. Затем следует отвести микровинт на такое положение, чтобы заготовка смогла пролезть в измерительную область. Затем следует сдвинуть поверхности и прижать их к заготовке с силой в несколько Ньютон. В таком случае измерительный инструмент выдаст максимально точные размеры. После использования его следует выключить и снова протереть тряпкой.

Производители

  • Standard GAGE (Китай-Швейцария);
  • Tesa (Швейцария);
  • Микротех (Украина);
  • ПК ГТО (Россия);
  • Mitutoyo (Япония);
  • Came To (Южная Корея);
  • S-Line;
  • JTC (Тайвань).
  • Force (Тайвань).

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

  • Суппорт
  • Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле.
Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

Процедура измерения

Чтобы проводить точные измерения, необходимо чётко понимать, как пользоваться микрометром. На самом деле измерять прибором очень просто, если понимать основные принципы его работы.

Первое, что предстоит сделать перед началом работы — проверить калибровку устройства. Микрометр систематически требуется проверять на предмет отсутствия дефектов и отклонений, которые могут возникать в процессе проведения измерений.

В том случае, когда сбивается шкала, следует провести регулировку при помощи специального ключа, входящего в комплект каждого микрометра. Ну, а для того чтобы понять, насколько точен инструмент, достаточно просто сомкнуть измерительные плоскости.

При этом нужно помнить, что после того как микрометрический винт встанет впритык к противоположной плоскости, на электронном табло устройства высветится показатель ноль. Что же касается механических приборов, то в таких устройствах барабан должен практически полностью прикрывать стебель инструмента, в то время как скошенный край должен стать на нулевую отметку.

После проверки следует зафиксировать измеряемую деталь. Однако этот процесс имеет некоторые особенности, которые следует учитывать. Слишком сильно зажимать деталь никогда нельзя, так как это может негативно сказаться на результатах измерения и даст большую погрешность в вычислениях.

Для зажима деталей в устройстве предусмотрен специальный механизм. Чтобы зафиксировать предмет, необходимо дожать винт устройства при помощи специального барабана, располагающегося непосредственно у 2-й измерительной плоскости.

В процессе закрепления предмета должен почувствоваться небольшой упор, после чего можно постепенно делать смещение по ручке и производить вращение трещотки. Как только будут слышны щелчки, следует прекратить вращение, поскольку это означает, что деталь уже хорошо зафиксирована.

Заключительный этап — снятие показаний прибора. Что касается электронных приборов, то тут всё просто — достаточно посмотреть на дисплей и переписать полученные данные. Механические устройства немного сложней в этом плане. Для того чтобы понять, какие показания зафиксировало устройство, необходимо сначала считать информацию с крупных, а затем с мелких цифр, располагающихся на обеих шкалах. Нужно помнить, что нижние деления указывают на 1 мм, в то время как верхние — на 0.5 мм.

Как видно, пользоваться измерительным инструментом несложно, и наличие каких-то определённых навыков и опыта для этого не требуется.

Рекомендации по эксплуатации

Чтобы микрометр прослужил как можно дольше, а его показатели давали верные результаты измерений, необходимо придерживаться некоторых правил эксплуатации.

  • После каждого использования устройства, его следует очищать от пыли и других загрязнений. Наиболее тщательно нужно очищать измерительные поверхности.
  • Чтобы прибор всегда показывал только точные данные, необходимо следить за тем, чтобы устройство сохраняло первоначальную форму. То есть нельзя допускать, чтобы микрометр падал, ударялся или получал иные механические повреждения — это приведёт к сбою микрометра и калибровки.
  • Проводить измерения необходимо только чистых и гладких поверхностей деталей. То есть на поверхности измеряемого предмета не должно быть грязи или наждачной пыли.
  • Переносить устройство лучше всего в специальном защитном футляре или кейсе, которые предназначены для подобных целей и включаются в комплект к микрометру.
  • Хранить прибор следует в сухом месте со стабильной температурой воздуха и минимальной влажностью. Любые температурные перепады могут негативно сказаться на работе устройства.
  • Если инструмент не планируется использовать продолжительное время, то его необходимо протереть специальным составом — авиационным бензином, после чего насухо вытереть и смазать вазелином.
  • Никогда не следует измерять накалённые или горячие элементы, поскольку в этом случае результаты измерений могут оказаться неточными.

Нужно понимать, что точность вычислений устройства в первую очередь зависит от того, как с ним обращаться. Если соблюдать эти рекомендации, то микрометр прослужит не один год, а его работа будет радовать максимально верными вычислениями.

Инструкция по использованию

Перед первым использованием микрометра его нужно обязательно настроить, а именно — выставить нулевую отметку. В последствии, это нужно будет делать регулярно для того, чтобы обеспечить точность измерений. Для этого на микрометре нужно выкрутить барабан так, чтобы он свободно вращался. Нужно крутить его и смотреть на него под прямым углом.

При наблюдении не под прямым углом точности не достигнуть. Задача заключается в том, чтобы нулевая отметка на барабане совпала с риской-эталоном на корпусе микрометра. Когда нулевое положение достигнуто, барабан можно зафиксировать. Для этого нужно держать цилиндр и закрутить гайку назад. Брать микрометром за иные части нельзя, иначе есть риск сбить все настройки.

Каждый раз перед использованием микрометра его поверхность нужно тщательно протирать от грязи и пыли, особенно это касается винта. Даже незначительное загрязнение влияет на точность результатов. Это касается как цифровых, так и механических микрометров.

Чтобы измерить что-то микрометром, нужно раздвинуть винт до необходимой длины. Далее нужно поместить деталь между разными концами винта. После этого начинаем закручивать гайку и тем самым продвигать винт по направлению к детали. Когда винт зажмет деталь, он будет щелкать при дальнейших попытках прокрутить гайку. Перестаем крутить, вынимаем деталь и смотрим на показатели микрометра. Цифровой выдает показания автоматически, на механическом же нужно смотреть на шкалу. Левая верхняя часть шкалы — миллиметры, левая нижняя — десятые части миллиметра, правая — сотые части миллиметра.

У микрометра есть зажим, который позволяет зафиксировать инструмент и шкалу в одном положении. Это может понадобиться при группировании предметов по размеру и проверки точности одинаковых деталей при отбраковке.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

  • недорогой;
  • легкий и компактный;
  • надежный;
  • есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип Механический гладкий
Точность измерения 0,1 мм
Особенности Фиксирующий зажим
Цена 1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

  • удобная эксплуатация;
  • высокая точность;
  • скорость работы;
  • есть зажим;
  • механическая и цифровая шкала.

Недостатки:

  • зависит от источника питания;
  • стоит дороже обычных микрометров.
Тип Гладкий цифровой
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, цифровой экран, механическая шкала
Цена 3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

  • высокая точность;
  • возможность подключения к ПК;
  • прочный винт из твердого сплава.

Недостатки:

  • зависит от источника питания;
  • нет механической шкалы;
  • большая цена.
Тип Гладкий цифровой
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, подключение к компьютеру
Цена 5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

  • высокая точность измерений;
  • рычажный механизм;

Недостатки:

  • вес — 80 грамм;
  • цена;
  • маленький диапазон измерения.
Тип Рычажный механический
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, рычажная пятка без трещотки
Цена 20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

  • удобно работать с листами;
  • легкий и компактный;
  • высокая точность измерения.

Недостатки:

  • ограниченный диапазон задач;
  • цена.
Тип Механический листовой
Точность измерения 0,01 мм
Особенности Радиальная шкала
Цена 7500 рублей

Настройка микрометра на ноль

Для примера возьмём микрометр с рабочим диапазоном 0-25. Это самый «ходовой» прибор. Как всегда, перед любой манипуляцией прибор необходимо почистить. Как это делать с помощью бумажного листа, мы говорили выше.

Далее необходимо соединить лапки прибора. Зажимаем фиксирующий винт. Это необходимо, чтобы в дальнейшем зафиксировать наш прибор на нуле. Если мы видим, что данные метки не совпадают – риски не стоят ровно на нуле, то следует подкрутить стебель, используя специальный ключ. Он обычно входит в комплект, таким образом, чтобы риски совпали.

Наша задача – ослабить барабан и выставить его деления ровно напротив нуля на стеблевой отметке

Диапазон измерений

Логично выбрать такой прибор, который позволяет работать с наиболее актуальным для вас диапазоном длин. Поэтому на каждой модели микрометра указывается его диапазон в миллиметрах в виде специальной маркировки. В конструкции микрометра всегда существует ограничение хода микрометрического винта. Максимальная линейная длина, которую можно измерить с его помощью, всегда меньше расстояния от пятки до стопора.

Для распространённых нужд чаще используются модификации с диапазоном 0-25 мм (например, у гладкого микрометра будет маркировка типа МК 25) и 0-75 мм. ГОСТом предусмотрены и другие основные диапазоны до 900 мм включительно. С увеличением диапазона несколько увеличивается и допустимый предел погрешности. Например, МК 25 измеряет с точностью до 2 мкм. У микрометров с наиболее широким диапазоном (600-900 мм) предел погрешности может достигать 10 мкм.

У приборов с диапазоном более 50 мм есть установочная концевая мера, которая позволяет производить более точные измерения путём установки индикатора на нулевое деление. Такой механизм объясняется следующим. Чем больше диапазон измерения, тем существеннее деформация детали, а следовательно, и погрешность. Для того чтобы деформация как можно меньше влияла на результат замера, используются индикаторы двух видов.

  • Часовые – имеют шкалу с ценой деления 0,001. Позволяют регулировать давление на микрометрический винт, чтобы деформация не была слишком большой. Во время проведения замера вращать барабан следует до тех пор, пока стрелка индикатора не будет на нулевом делении шкалы.
  • Цифровые – работают по тому же принципу, но позволяют установить индикатор на ноль более удобным и быстрым способом.

Как измерять микрометром

Работа с микрометром требует высокой точности и аккуратности. Прежде, чем приступать к измерениям, еще раз напомним основные моменты обращения с прибором.

Основные правила пользования микрометром

Микрометр, как и любой другой прибор требует бережного и правильного обращения. Для повышения точности измерений прибора необходимо учесть следующие моменты.

  1. Если прибор имеет держатель, который чаще всего прикреплен к скобе, его необходимо жестко зафиксировать.
  2. Обязательно протираем (об этом уже не раз говорилось сегодня) поверхность губок пятки и винта.
  3. Выполняется поверка нулевых показаний. В случае некорректного отображения данный прибор необходимо перенастроить.
  4. Нельзя прилагать сверх усилия при фиксации детали с помощью трещотки! Поверхность зажимных механизмов выполнена их материалов высокой прочности, поэтому при сверх нажатии они могут повредить измеряемую деталь.
  5. Хранить микрометр лучше в специальном футляре или мешочке.

Электронные и лазерные приборы очень чувствительны к механическим повреждениям. Лучше хранить их в специальных кейсах.

Как правильно мерить микрометром

Рассмотрим на примере, как пользоваться микрометром:

Иллюстрация Описание действия
Для контроля измерений используем леску. Производитель заявляет толщину 0,28 мм.
Перед началом процесса измерения следует выкрутить винт, чтобы расстояние было чуть больше лески путем вращения барабана. Применять трещотку в этом случае не стоит! Леску может просто сплющить.
По верхней части шкалы стебля определяем количество полных мм. При этом если на нижней половине последняя видимая риска находится правее, то к полученному значению прибавляем еще 0,5 (вот зачем предусмотрено смещение нижней половины шкалы относительно верхней).
Как мы видим производитель обманул с данными. Леска превышает заявленный показатель на 0,02 мм. Полный диаметр 0,30 мм. Не забывайте, что для правильного расчета, к числу, которое показывает цилиндр, мы прибавляем значение со шкалы барабана, цена деления которой составляет 0,01 мм.

Описание и действие

Прибор на современном рынке представлен множеством типов и моделей, которые по принципу действия и правилам эксплуатации не имеют существенных различий. Исключением являются лишь электронные и лазерные приборы.

Название инструмента указывает размерную величину, в пределах которой прибор способен с достоверной точностью определить размер детали. Один микрон — очень мелкий параметр; на практике чаще пользуются точностью в 50 микрон — это величина, значение которой может повлиять на результат сборочных работ либо настройку детали.

Приемы измерения микрометром — абсолютный и относительный. При первом варианте разъем прибора прилагается непосредственно к поверхности детали. Зажимы для крепления выставляются в соответствии с геометрией измеряемой детали. Показания в микронах снимаются согласно измерительным шкалам.

Относительный метод основан на данных, снятых при измерении предметов, которые находятся в непосредственной близости к искомому объекту обмера. В дальнейшем с их помощью косвенным математическим путем устанавливаются искомые параметры этого предмета.

Устройство и принцип работы

Устройство нутромера состоит из следующих элементов:

  1. C-образная скоба. Она выступает в качестве статичной опоры при зажиме и измерении заготовок. На обеих сторонах скобы закрепляются основные измерительные механизмы.
  2. Микровинт. Этот элемент предназначен для закручивания деталей в неподвижное состояние. Над ним расположена гайка. Ее можно ослаблять и закручивать для регулирования работы зажимных механизмов и остановки движения винта.
  3. Стебель. Он представляет собой полую втулку, на которой закреплены наконечники в форме сферы. На стебле расположены измерительные шкалы. На его конце размещен барабан с дополнительной вертикальной шкалой, предназначенной для расчета сотых долей миллиметра.
  4. Наконечники. С их помощью осуществляют измерение поверхностей детали. Наконечники размещаются под углом 180° относительно друг друга.
  5. Трещотка-стопор с гайкой. Он регулирует вращение микрометрического винта и ограничивает давление на измеряемую деталь.

Принцип работы микрометра-нутромера заключается в следующем:

  1. Объект, помещенный между статичной опорой и микрометрическим винтом, плотно закрепляется в результате вращения трещотки.
  2. При соприкосновении поверхностей детали с измерительными приспособлениями барабан издает соответствующий звук в виде щелчка. После этого трещотка останавливается.
  3. Размеры заготовки определяются при помощи шкал, размещенных на барабане и стебле.

Существует 2 основных типа штихмасов:

  1. Трехточечные. Эти инструменты автоматически центрируются в любых отверстиях, цилиндрах и трубах. Трехточечные устройства имеют 3 выдвижных стержня, касающиеся стенок измеряемой поверхности.
  2. С боковыми губками. Эти микрометрические нутромеры универсального назначения способны определять как внутренние, так и внешние элементы заготовки. Измеряемая деталь зажимается между губками инструмента. Одна из губок закрепляется на стебле и не двигается, а другая приходит в движение при вращении барабана.

Также существует отдельная классификация микрометрических нутромеров по способу индикации:

  1. Аналоговые. Эти штихмасы оборудуются индикаторами со стрелками. Они выводят данные о размерах детали. Аналоговые устройства используются при массовых замерах.
  2. Цифровые. Показания, снятые во время измерительных работ, выводятся на жидкокристаллический экран при помощи интегрированного электронного датчика, определяющего местоположение микровинта.
  3. Лазерные (оптические). Эти инструменты обладают наивысшей точностью. Он может определить габариты детали без соприкосновения с ее поверхностями. Лазерные нутромеры используются при измерении заготовок из жидких материалов, стекла или акрила. Эти нутромеры работают от электросети, что усложняет процесс их транспортировки.

Штихмасы производятся согласно ГОСТ 10-88. В нем указываются рабочие диапазоны инструмента, цена деления и максимальные значения погрешности. Некоторые характеристики указываются на маркировке устройства. Например, нутромер НМ-50-75 – прибор с диапазоном измерений 50–75 мм.

Популярные модели

Существует ряд популярных брендов, выпускающих микрометры высокого качества. Среди зарубежных производителей цифровых микрометров лидируют следующие.

  • Швейцарская фирма Tesa. Линейка цифровых микрометров Micromaster заслужила доверие у профессионалов, показатели приборов действительно соответствуют заявленной точности (до 4-5 мкм).
  • Японские микрометры Mitutoyo, согласно отзывам пользователей, являются лидерами по качеству исполнения. При этом рекомендуется приобретать их у официального дилера.
  • Carl Mahr. Немецкий инструмент всегда отличался высочайшими характеристиками, и цифровые микрометры этого бренда – не исключение. Они имеют тот же уровень качества и функции, что и названные выше: точность, беспроводная передача данных, профессиональная защита от пыли.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
