Изготовление домкрата своими руками

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

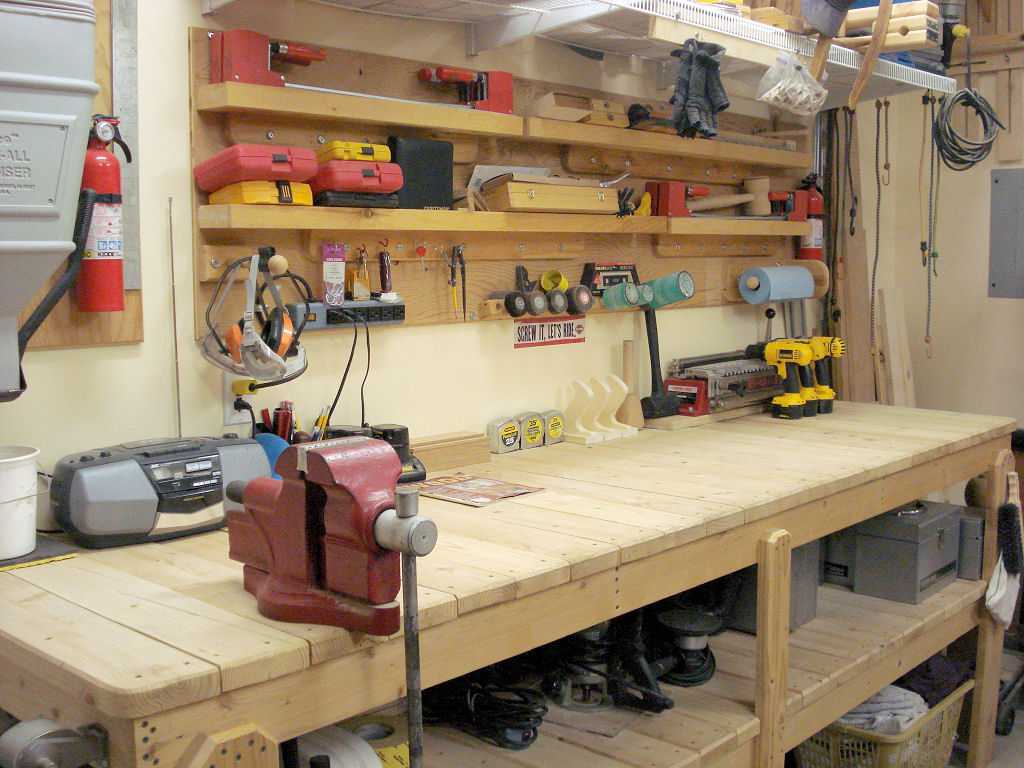

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Параметры для выбора домкрата

Качественный выбор инструмента определяет возможности мастера и скорость проведения работы. Во многом от качественно выбранного инструмента зависит даже безопасность человека при работе.

Для того чтобы выбрать реечный домкрат, стоит учесть множество важных характеристик:

Схема реечного домкрата.

1. Главный показатель – грузоподъемность. Определяется в зависимости от того, груз какого веса приходится чаще всего переносить. Обычно грузоподъемность указывается в кг или тоннах.
2. Соответствие опорной площадки требованиям и нормам. Этот элемент отвечает за упор инструмента в землю. Площадка не должна скользить из стороны в сторону при работе, а также обеспечивала качественную посадку. Оба требования выполняются за счет правильной формы площадки.
3. Высота подхвата. Эта деталь представляет собой стержень или подъемную пяту (кронштейн). Подъемная пята еще называется кронштейном, он может быть ромбической или иного вида.
4. Высота подъема. Рассчитывается как высота подхвата от опорной площадки для инструмента в сложенном положении.
5. Усилие, которое прикладывается в процессе подъема груза. Зависит от максимальной массы груза для различных видов механизмов.
6. Устойчивость конструкции, зависит от качества опорной площадки и прочности ее скрепления с другими деталями домкрата. Этот параметр имеет особое значение для обеспечения безопасности во время работы, так как иногда под действием различных сил груз съезжает, или соскальзывает.
7. Возможность работы домкрата в разных ситуациях и в различных по массе грузах.

Какой реечный инструмент лучше выбрать, зависит от присущих ему качеств и того, насколько он соответствует требованиям покупателя для выполнения необходимых ему работ в конкретной ситуации.

Вариант №7. Винтовой домкрат своими руками

Данная конструкция состоит из следующих элементов:

• винтовой механизм;
• основание;
• упор;
• плечи – 2 шт.

Конструкция винтового домкрата

Домкрат собирается на основе из листа стали с площадью сечение 2,63 см кв. По углам просверлены 4 отверстия, необходимые для установки крепежных элементов, посредством которых будет фиксироваться основа.

Вал вращения выполняется из металлических прутков диаметром не более 12 мм. На одном конце элемента должен быть фиксатор (с возможностью крепления штифта), а на другом – резьба.

Изготовление винтового домкрата

Последней изготавливается ось, благодаря которой плечи – нижнее и верхнее – будут вращаться. По бокам дополнительно ставятся штифты, имеющие плоские цилиндрические головки. Элементы крепятся при помощи шплинтов. Последний этап – это установка фиксатора.

Пример использования винтового домкрата

Домкрат вместо лебёдки

Но и это не все возможности Hi-Jack. Устройство может спокойно заменить ручную лебёдку и вытащить автомобиль из любой грязной истории. Причём любой автомобиль, поскольку грузоподъёмность устройства, в зависимости от материала изготовления, может достигать трёх тонн. За один подход можно продвинуть машину на длину рейки. Правда, для этого все равно нужна цепь или трос, но те, кто отправляются бороздить бездорожье, запасаются и цепями и тросами.

Реечный домкрат не требует сложного ухода, после использования его достаточно промыть водой и смазать трущиеся детали. В продаже есть и канадские устройства, есть домкраты и китайского производства, есть и отечественные. Однако тест реечных домкратов показал преимущества и выносливость именно фирменного устройства Hi-Lift Jack. Цена чугунного домкрата — около 9 тысяч рублей, а стальной штампованный стоит на несколько тысяч меньше. Китайская копия при этом обойдётся в 5-6 тысяч. Рисковать нет никакого смысла. Удачных всем дорог и азартного бездорожья!

Особенности

Реечный домкрат имеет простую конструкцию. Он состоит из:

• направляющей рейки вдоль всей ее длины (которая зависит от модели самого домкрата);
• на равном расстоянии располагаются круглые отверстия;
• рукоятки, при нажатии на которые и происходит перемещение каретки и самой опорной площадки, на которую опирается весь груз.

Эта площадка может располагаться очень низко над уровнем земли. Некоторые модели позволяют начинать подъем с 10 см. Вес поднимаемого груза может составлять от 2 до 20 тонн, в зависимости от модели и устройства.

Каждое из устройств имеет свою передачу:

• Одноступенчатые модели могут поднимать веса до 6 тонн.
• Если модель двухступенчатая, то вес может доходить до 15 тонн.
• Трехступенчатые модели способны справляться с нагрузками, которые достигают 20 тонн.

Принцип работы такого механизма строится на взаимодействие рейки и храпового механизма. Чтобы поднять груз, рычаг направляется с усилием вниз. В этот момент каретка переставляется ровно на 1 зуб по зубчатой рейке. Чтобы продолжить подъем, нужно снова поднять рукоятку в исходное положение на верхней точке и заново опустить рычаг. Каретка снова перескочит на 1 зуб.

Увидеть реечный домкрат High Jack в действии вы можете в следующем видео.

Все подвижные элементы защищаются кожухом, чтобы уберечь механизм от попадания в него грязи, хоть вся система вполне может быть промыта в ближайшем водоеме. Некоторые владельцы подобных приспособлений смазывают все подвижные детали маслами. Это не самое удачное решение для подобного устройства. Поскольку масло, а если быть точнее – его пленка собирает на себя всю пыль, которую только может, и в итоге накопившаяся грязь затрудняет работу всего механизма. При этом такую субстанцию не удастся просто так смыть водой.

Описываемые домкраты – это излюбленные аксессуары и незаменимые помощники у любителей бездорожья. Каждый уважающий себя любитель подобного отдыха обязательно крепит на свое авто реечный домкрат. С его помощью удается вытащить намертво засевший в канаве или колее многотонный джип с полной походной оснасткой внутри. Прочная конструкция и большие размеры позволяют при необходимости использовать домкрат как якорь для того, чтобы извлечь машину при помощи электролебедки. Для этого на местность, где нет деревьев, но имеются различные валуны, домкрат закрепляется между ними, к нему цепляется машина.

Справедливости ради стоит отметить, что рейка не рассчитана на подобные нагрузки, поэтому после некоторых подобных мероприятий можно увидеть согнутый реечный домкрат. Бывали случаи, когда его умудрялись согнуть на 90 градусов.

Как и у любого инструмента, которым рано или поздно приходиться воспользоваться, у таких домкратов имеются свои неоспоримые преимущества:

• Простота конструкции и применения. Этот вид подъемных механизмов очень надежен и неприхотлив в применении. С виду слабая конструкция способна выдерживать на себе серьезные нагрузки.
• Большая высота подъема позволяет вытащить глубоко застрявшую машину.
• Быстрая работа механизма. Поднять груз на нужную высоту можно за считаные минуты.

Конечно, не обойдется такой инструмент без недостатков, которые стоит отметить:

• Очень большой размер. Некоторые модели превышают длину 1.5 м, поэтому место под такое нужное приспособление найдется далеко не в каждой машине, а только в больших внедорожниках.
• Маленькая площадь опоры самого домкрата вынуждает возить с собой, так называемый «башмак». Это опорная площадка, которая увеличивает площадь соприкосновения с землей, чтобы под весом машины устройство не тонуло в грунте.
• Подойдет не для всех типов машин. Специфика зацепа за автомобиль подразумевает наличие силовых элементов кузова, которых у подготовленных джипов предостаточно (силовые бампера, пороги, различные проушины), всего этого нет у обычного автомобиля и зацепить домкрат за пластиковый бампер для замены колеса не получится.

Самое важное правило при работе с подобным домкратом – это безопасность. В недостатки этот момент попал не просто так

Поднятая на таком домкрате машина крайне неустойчива, поэтому под нее категорически, ни при каких обстоятельствах нельзя залезать. Кроме этого, очень часто машина срывается с домкрата, в связи с этим существует такое понятие, как «зона падения хайджека», попадание в которую опасно для жизни.

Если происходит падение машины, и домкрат оказывается в зажатом состоянии, то его ручка начинает скакать с огромной скоростью и самое главное – силой. Остановить ее руками невозможно, и большинство травм (выбитых зубов, сломанных челюстей, переломанных ребер и конечностей) происходит именно в этот момент.

Как выбрать качественный инструмент: сравнение производителей и моделей

При покупке домкрата нужно определиться с необходимой грузоподъемностью. Производителей инструментов для автомобилей большое количество. Самым надежным и качественным считается домкрат Hi-Lift. Это американский производитель, который уже более 100 лет на автомобильном рынке.

Самым большим спросом отличаются чугунные домкраты «Хай-Джеки». В продаже их можно найти в двух расцветках — красном и черном. Свою популярность они завоевали благодаря надежности и качественным характеристикам. Минусом такого устройства является его стоимость. Она больше, чем у моделей других производителей. Но в отличие от устройств китайских фирм этот агрегат имеет длину 150 сантиметров, но при этом не прогибается, а при работе сохраняет прочность. Кроме того, модель характеризуется долгим сроком службы. Такой инструмент будет исправно работать более 15 лет.

Большой популярностью пользуется домкрат реечный 5т «Матрикс». Он дает возможность держать груз на высоте до 70 см. Инструмент может быть использован в качестве лебедки.

Опытные водители рекомендуют приобретать устройство, на котором есть крючок или петля, чтобы использовать его в качестве лебедки. У оригинальных американских домкратов это предусмотрено сразу, на китайских таких приспособлений нет.

Простой и надежной конструкцией считается домкрат ДР 5 чешского производства. Он выпускается с грузоподъемностью от 2,5 до 10 тонн. Величина рабочего хода у устройства небольшая, в связи с этим подъем должен совершаться в несколько приемов.

Для ремонтных мастерских часто приобретают настенные реечные домкраты марки MJW. Они оснащены цилиндрической передачей. Такое устройство позволяет поднимать, перемещать груз по горизонтали.

При выборе, какой инструмент лучше приобрести, важно продумать, как он будет перевозиться в машине. Не в каждый багажник сможет поместиться устройство длиной в 1,5 метра

Не уступают по качеству домкраты российского производства. Они надежны в использовании и доступны по цене. Среди ассортимента российских моделей много зубчатых и рычажных с различной грузоподъемностью. Они эффективно используются на предприятиях и в строительстве.

При необходимости можно приобрести совмещенный реечный-винтовой домкрат. Такие модели могут поднимать грузы до 15 тонн. Это возможно благодаря тому, что нагрузка равномерно распределяется как на лапу, так и на торец.

Виды реечных домкратов

Изготовление домкрата собственными руками

Желающие приобрести реечный домкрат нередко задаются вопросом, что лучше: сделать его своими руками по схемам или купить готовый? Ответ на этот вопрос не может быть однозначным. Если есть соответствующие знания, можно сделать самостоятельно. Если при этом большинство необходимых деталей имеется, сборка домкрата обойдется гораздо дешевле покупки нового инструмента, а работать он будет не хуже. Существуют различные схемы сборки устройства своими руками.

Для изготовления домкрата нужно приварить в виде усеченной пирамиды две реечные трубы, затем – основания, верхнее и нижнее из стального листа толщиной 5 мм. Затем просверливают отверстие в верхней части конструкции диаметром немного больше диаметра винта, чтобы приварить гайку. Еще одно отверстие делают в нижней части, вставляют туда металлический прут, с помощью которого будет проходить вращение. Все элементы для конструкции, особенно для передачи винт-гайка, лучше изготавливать из закаленной стали. Для самодельной конструкции лучше подходит винт с трапецеидальной резьбой.

Общие принципы работы с домкратом известны каждому мастеру. Однако дополнительно стоит перечислить несколько основных правил, так как реечный домкрат может быть достаточно опасным инструментом. Чтобы не убедиться в этом на своем примере, лучше эти правила соблюдать.

При подсоединении металлического троса домкрат может служить в качестве лебедки. С помощью реечного домкрата можно поднимать груз от 5 до 20 тонн, в зависимости от модели, применять не только для подъема груза, но и раздвигания, выдавливания.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Обзор отзывов

Мнения покупателей об этом современном оборудовании бывают самыми разными, но чаще всего пользователи остаются довольны приобретенным товаром, потому что он довольно специфичный – область его применения подразумевает определенные условия и навыки человека, которыми обладает не каждый автолюбитель. Возможность ремонта и распространенные запчасти позволяют пользоваться изделием очень долго.

Отмечен покупателями и внушительный внешний вид. Когда такой «монстр» размещается на запасном колесе или на верхнем багажнике, автомобиль приобретает вид подготовленного для экспедиций вездехода, даже если остального навесного оборудования очень мало. Эксплуатация таких устройств может быть опасной, если действовать неправильно. Этот факт отпугивает некоторых пользователей, которые мало знакомы с этими домкратами.

Более подробный и наглядный обзор работы реечных домкратов High Jack представлен в следующем видео.

Как выбрать?

Выбор каждого типа домкратов имеет, конечно же, свои нюансы. Однако существуют общие правила, с учетом которых можно подобрать наиболее подходящую модель подъемного приспособления в каждом конкретном случае

При этом особое внимание необходимо уделить следующим ключевым критериям

• Грузоподъемность – главная характеристика любого домкрата. Как правило, данный параметр указывается на корпусе устройства и в технической документации, которая обязательно входит в комплект поставки. Выбирая конкретную модель подъемника, настоятельно рекомендуется учитывать потенциальные нагрузки. Превышение указанных производителем показателей может привести как минимум к выходу из строя самого подъемника. Помимо этого, возможны и более серьезные негативные последствия.
• Высота подхвата. Чаще всего этот параметр наиболее актуален для автомобилистов, поскольку определяется клиренсом транспортного средства. Данный эксплуатационный показатель чаще всего составляет от 6 до 25 см. Как показывает практика, проще подобрать подходящую модель владельцам внедорожников, имеющих увеличенный дорожный просвет.
• Рабочая высота, или максимальная высота подъема. Показатель большинства представленных на рынке моделей варьируется в диапазоне от 30 до 50 см. Существуют даже автомобильные домкраты с рабочей высотой до метра и более.
• В некоторых случаях присутствует такое понятие, как «рабочий ход». Под этим термином принято понимать разницу между минимальной высотой подхвата и максимальной высотой подъема. Естественно, чем шире данный диапазон, тем лучше.

Помимо всего уже перечисленного, выбирая модель подъемного приспособления, следует учитывать тип привода. В данном случае речь идет о следующих основных вариантах.

• Механический привод, основанный на усилии, прикладываемом к рукояти домкрата. Такие модели отличаются максимальной простотой конструкции, а следовательно, сравнительно низкой стоимостью.
• Гидравлический контур, приводящий в движение плунжер механизма с грузом за счет давления рабочей жидкости, создаваемого в цилиндре. Кстати, как в ситуации с предыдущим типом устройств, ключевым элементом является также рукоять, выполняющая роль рычага гидравлического насоса.
• Пневматический привод, который обеспечивает подъем и спуск груза за счет сжатого воздуха. Принцип работы максимально прост и основан на заполнении рабочей камеры любым газом. Благодаря максимальной простоте использования и минимальным трудозатратам такие модели пользуются соответствующей популярностью.

Не менее важным критерием является марка домкрата. Естественно, опытные специалисты и пользователи настоятельно рекомендуют делать выбор в пользу оригинальной продукции известных брендов. Подобный подход к подбору оборудования позволяет рассчитывать на максимальное соответствие реальных эксплуатационных показателей заявленным производителем техническим характеристикам

Важно помнить, что крупные компании заботятся о своей репутации, и для них большое значение имеют соответствующие риски

Параллельно стоит уделить внимание качеству материалов и сборки. В ситуации с фирменными домкратами с этим, как правило, не возникает каких-либо проблем

В итоге приобретается приспособление предельно надежное и с максимальным сроком эксплуатации. Этого, к сожалению, нельзя уверенно сказать про модели, относящиеся к категории «no name». Нередко такие механизмы выходят из строя после первых же попыток их использования.

Опытные специалисты предпочитают не рисковать, поскольку использование ненадежного подъемника может привести к крайне негативным, а иногда даже трагическим последствиям. В то же время для многих одну из определяющих ролей играет финансовая сторона вопроса. Однако сейчас с учетом более чем широкого ассортимента представленной на рынке продукции многих компаний можно без особого труда найти оптимальное сочетание цены и качества.

Наряду со всеми перечисленными критериями, определяющими параметрами нередко становятся габариты и вес оборудования. Это наиболее актуально для владельцев автомобилей. Далеко не каждую модель домкрата можно свободно разместить в багажнике транспортного средства.
