Особенности производства

Первоочередная задача перед производителями
является обеспечение идеальной стыковки керамики с утеплительным слоем. При
использовании полиуретанового утеплителя процесс производства элементов состоит
из таких этапов:

пенополиуретан вспенивается;
в алюминиевую форму укладывается
клинкерная плитка определённым способом;
поверх плитки насыпается песчаный
кварц или мраморная крошка, которая служит защитой утеплителя от влаги и
солнечных лучей в местах стыков плитки;
укладываются приспособления для
монтажа;
заливается вспененным составом
утеплителя.

После того как пенополиуретан застынет, панель
извлекают из формы. Затем панель в цеху дорабатывается путем подгонки к нужному
размеру и дополнительной проверки поверхности. Некоторые производители
используют стружечные плиты в качестве прослойки между керамикой и утеплителем.
В этом случае материал считают трёхслойным.

Когда в качестве утеплителя используют
экструдированный пенополистирол, то производство клинкерной отделки немного
отличается. Для начала обрабатывают готовые плиты пенополистирола. Их с большой
точностью обрезают по необходимым стандартам. После этого с помощью
высокопрочного клея наклеивают клинкер на подготовленную заготовку.

Используя пенополистирол, необходимо
производить закрытую перфорацию, которая гарантирует необходимый парообмен. Но
не все производители могут позволить себе дорогостоящее оборудования,
способного справиться с этой задачей. При покупке материла необходимо детально
ознакомиться с его техническими характеристиками.

Правила монтажа

В первую очередь следует рассчитать требуемое количество панелей. Для этого нужно выяснить площадь фасада (умножить его длину на ширину), а также сумму площадей всех дверных и оконных проемов. Далее, из первой величины отнимается вторая. Получившийся результат – это площадь, предусмотренная для облицовки.

Зная размеры плитки, удастся без труда вычислить, сколько штук требуется для облицовки 1 м². Обычно данную информацию содержит даже инструкция к материалу. Получившееся количество плитки для одного м² остается лишь умножить на количество м², подлежащих отделке. Если получится дробное число, его округляют в большую сторону. Кроме того, нельзя забывать, что необходим запас – обычно это еще 7–15% материала от общего числа.

На поверхность обязательно нанести 2–3 слоя грунтовочной смеси, которая защитит фасад от воздействия влаги и микроорганизмов, а также улучшит адгезию материалов. Далее, вдоль цоколя на 20 см ниже уровня пола монтируется алюминиевый профиль – это своего рода старт для последующих клинкерных рядов. Начинают укладку панелей с левого нижнего угла, выкладывая горизонтальный ряд.

Клей наносится как на саму поверхность стен, так и на плитку. Намазывать клей по стене следует на площадь, чуть большую площади плитки. Наносить клей на плитку следует с изнаночной стороны, делать это удобнее зубчатым шпателем. Далее, панель прижимается к стене, выравнивается и некоторое время удерживается для лучшей фиксации.

Для оформления углов можно воспользоваться специальными угловыми элементами или с каждой от угла сторон крепить панели, сохраняя в самой острой точке угла стык. После высыхания клея все стыки герметизируются составом на силиконовой основе. По мере застывания последнего швы обрабатывают затиркой. Она обязательно должна быть влагопрочной и эластичной. Оттенок затирки подбирается в цвет панелей для создания эффекта монолитной стены или на тон темнее или светлее оттенка основного материала, тогда получается очень реалистичная имитация кирпичной кладки.

Несколько иначе осуществляется установка навесной системы.

На подготовленные поверхности из металлических профилей или деревянных лаг монтируется подсистема.
Металлические элементы должны иметь антикоррозийную защиту, а деревянные поверхности обрешетки – пропитываться антисептиками и антипиренами. Она крепится к фасаду с помощью дюбелей.
Далее, на обрешетку с помощью крепежных элементов навешиваются термопанели. В ряде случаев стена под обрешеткой защищается паропроницаемой пленкой, например, при укладке панелей на газобетон.

Таким образом обычно организуют вентилируемые фасады. Их характерной особенностью является воздушная прослойка между стеной и облицовочным материалом.

При работе не избежать ситуаций, когда клинкерную панель нужно резать. Для этого лучше использовать два инструмента: для клинкера – алмазным диском, слой утеплителя – термоножом. Это позволит избежать растрескивания плитки и выпадения частиц утеплителя в месте среза.

Термопанели фасадные с клинкерной плиткой — характеристики

пенопласт;
его монтаж по сетке;
отделка штукатуркой или другим материалом;
дополнительные защитные материалы и средства;
герметики.

Видео — Наглядный монтаж термопанелей

https://youtube.com/watch?v=kJU-JFdriTk

В плите есть все, и ее монтаж очень удобен – накладываются плиты на клей, смолы или фиксируются при помощи дюбелей и жидких гвоздей. И нет необходимости выстраивать каркасы и сетки – для монтажа плиток. Все крепится на смолы и клеи, что дополнительно создает наружную герметизацию покрытию.

И еще – важное для владельцев домов, которые решили украсить свое здание фасадными панелями, — стильный внешний вид здания, который подчас не отличить от натуральных отделочных материалов: песчаника, мрамора, кирпича, гранита и так далее. Если выбран известный бренд или панели куплены в надежной компании, которая является представителем или сама производит плитку

То волноваться не стоит – такие фирмы полностью отвечают за качество материала и прилагают к товару все сопутствующие документы:

гарантийные талоны;
сертификаты;
инструкции и пр.

Виды

Клинкерная плитка для фасада имеет различны габариты, в связи с чем выделяют следующие разновидности материала:

L-NF (295х71 мм) – самая крупная плитка, для декорирования 1 кв. м требуется в среднем 40 штук;
WDF (215х65 мм), для оформления 1 кв. м требуется 59 плиток;
WF (21х5 мм) – наименьший из возможных размеров, в 1 кв. м вмещается 73 плитки.

Крупные и средние изразцы имеют толщину 15 мм, маленькие – 17 мм.

Европейские аналоги имеют несколько другие габариты. Характерной их особенностью является единая длина – 240 мм

Соответственно, при покупке обращается внимание только на ширину изразцов

Она может быть следующей:

2DF – изразцы шириной 113 мм, на 1 кв. м требуется 32 штуки;
DF – ширина 52 см, расход – 64 шт/кв. м;
RF имеют ширину 65 мм, поэтому на 1 кв. м требуется 54 плитки;
NF с шириной 71 мм, расход на 1 кв. м – 48 изразцов.

Толщина импортных изделий равна 17 мм.

Наконец, выделяют американский фасадный клинкер. Его длина составляет 193 или 295 мм, ширина может быть равна 57, 71 или 92 мм. Толщина едина для всех изразцов – 15 мм. На 1 кв. м расходуется 33-74 плитки.

Помимо фасадных панелей, выделяют также цокольные и угловые. Цокольная плитка отличается большей толщиной, а, значит, имеет больший вес и прочностные показатели. Вторые предназначены для красивого и герметичного оформления угловых стыков, производятся исключительно по экструзионной технологии.

Основой экструдированной угловой плитки являются смолотые в муку минеральные частицы (обожженная белая и красная глина, слюда, мраморная или гранитная крошка) и полимерные смолы. Благодаря этому плитка становится гибкой, может резаться острым монтажным ножом. При этом она характеризуется теми же свойствами, что и фасадный аналог, внешне также не отличается от него.

С точки зрения особенностей дизайна, различают следующие типы материала:

гладкая плитка под кирпич – самый распространенный и простой в уходе вариант;
материал, имеющий рельефную поверхность, который может имитировать не только кирпичную кладку, но и поверхности под камень;
плитка, имитирующая состаренный кирпич с характерными сколами и трещинами.

Изразцы принято делить на термопанели и те, что не дополняются слоем утеплителя. Утепленный материал позволяет защитить фасад и повысить его теплоэффективность, придать ему привлекательный внешний вид. Конструктивно он состоит из клинкерной плитки и слоя теплоизоляционного материала.

В качестве последнего используется пенополистирол, пенополиуретан или минвата. Толщина слоя составляет 30-100 мм.

Термоплитка может состоять из нескольких слоев:

двухслойная включает в себя утеплитель и клинкер;
трехслойная – «пирог» из клинкера, изолятора и подложки из влагопрочной OSB – плиты, благодаря чему приобретает большую жесткость и прочность;
четырехслойная панель по своему строению аналогично трехслойной, но дополнительно оснащается огнеупорной подложкой.

Несмотря на высокие теплоизоляционные показатели термопанелей, не всегда рационально использовать их при монтаже. Так, для облицовки сборно-щитовых и каркасных домов, где уже имеется слой теплоизоляции, нет смысла приобретать термопанели. Не нужны они и при организации вентилируемых фасадов, а также для обшивки гаражей, беседок, заборов.

Наконец, сегодня выпускается рифленая бесшовная плитка, характеризующаяся отсутствием фасок. Благодаря этому достигается визуальный эффект единой монолитной конструкции фасада без швов. Плиты все же не укладываются впритык, небольшой зазор между элементами сохраняется. Он необходим для температурного расширения материала.

Как провести установку

Главное достоинство при монтаже фасадных термопанелей – простота и малая длительность работ. Короткий срок установки достигается за счет того, что изделия подготовлены к монтажу еще на этапе производства. Остается только зафиксировать их на фасаде здания, не проводя при этом никаких подготовительных работ.

Именно поэтому отдельные материалы практически не закупаются частными лицами – их используют на автоматическом производстве, поскольку ручная сборка термопанелей из составных частей попросту нерентабельна.

Дополнительные преимущества, облегчающие монтаж:

плотность материала остается неизменной даже при длительном воздействии ливневого дождя – за счет этого, не требуется дополнительная установка влагозащитного слоя, как это часто бывает при использовании других утеплителей;
панели паропроницаемы, а значит не нужно монтировать дополнительную вентиляцию. Причинение ущерба конструкции фасада становится практически невозможным;
данную облицовку можно монтировать на любую поверхность, кроме глиняной. Однако глиняная поверхность встречается не так часто;
поскольку термопанели для фасада очень легки, нет необходимости укреплять фундамент. Их масса очень мала для оказания какого-либо малейшего воздействия на конструкцию здания;

Для различных частей фасада предназначены различные элементы

не требуется много инструментов. Достаточно иметь саморезы, шуруповерт и алмазный диск;
значительно облегчает работу наличие аксессуаров для отделки углов и проемов;
для монтажа не требуется спецтехника или теплая погода;
облицовку можно укладывать как поверх новых, так и поверх старых стен;
утепление стен с внутренней стороны понадобится разве что в самых суровых регионах.

Монтаж

Несмотря на большой вес и сложности
транспортировки, форма и механизм изделия обеспечивает легкий и доступный
монтаж. Укладка фасадных термопанель проста и ее можно провести самостоятельно.
В случае если владелец не уверен в своих силах или никогда не работал с
утеплителями и облицованными материалами, необходимо вызвать специалиста.

Рассмотрим процесс монтажа от начала до конца подробно.

Что понадобится

Для монтажа необходимо подготовить следующие
инструменты и строительные материалы:

Облицовочный материал с
утеплителем.

Шуроповерт.

Болгарка.

Циркульная пила.

Деревянный брус.

Уровень.

Водяной уровень.

Перфоратор.

Шпатель для затирки.

Ручная пила.

Саморезы, клей.

Герметик или монтажная пена.

Подготовка стен к монтажу

Для начала необходимо провести тщательную
диагностику стен. Может потребоваться выравнивание стен, которое чаще всего
делают гипсокартонном. Его листы фиксируют на стене с помощью клея.

Чтобы панели надежно крепились, на стенах
не должно быть трещин, рыхлых участков, отслоенной
штукатурки. Если нарушения мелкие, можно использовать гипсакартон. Кардинальным
методом будет снятие поврежденного слоя и наложения более тонкого (не более 2
мм).

Далее подсчитывают
количество фасадных панель для здания. Высчитывают
площадь фасада (умножают длину и ширину), а также сумму площадей дверных и
оконных проемов. Из 1 величины отнимают вторую. Полученный результат и будет
площадь для облицовки. Остается только выяснить габариты и вычислить, сколько
потребуется для 1 м2 дома.

Поверхность в день
монтажа необходимо очистить от грязи, старой отделки.

Монтаж каркаса для термопанель

Фасадные термопанели крепят непосредственно на
поверхность стены, если они не имеют никаких неровностей и нарушений.

Если же у стены большие перепады и неровности,
мелкие и крупные трещины потребуется изготовление дополнительной обрешетки. Ее
изготавливают из дерева, цинкового профиля или пластика. Сначала строят каркас
по периметру, а затем промежуточные элементы для закрепления элементов.

Инструкция по укладке

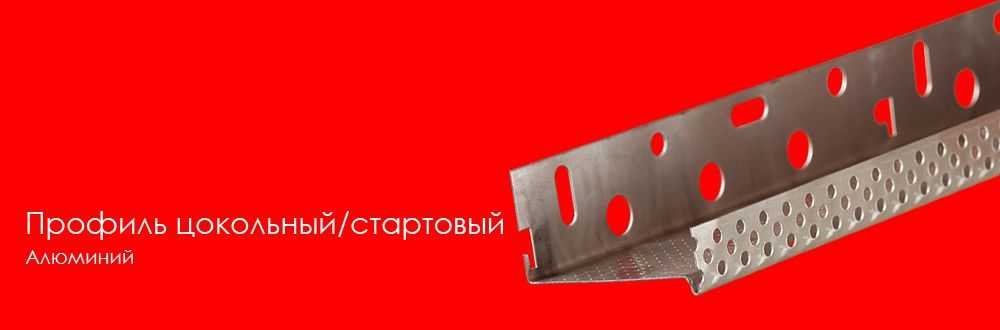

В случае облицовки цокольного этажа, устанавливается
алюминиевый профиль, который исполняет роль стартовой пленки. Второй профиль
крепят параллельно первому на высоте облицовки.

Крепление панелей осуществляется с углов. Установку
начинают с левого угла, переходя к правому. 1 панель устанавливают в
алюминиевый профиль. В закладные точки крепления вкручивают саморезы и шурупы. После
крепежа каждой пани необходимо проверить, чтобы она была установлена согласно
уровню.

На шип установленной фасадной панели наносят
герметик, монтажную пену для герметичности. Далее панель вставляют в стартовую
планку, максимально плотно стыкуя его с последним проложенным. Так по порядку
выполняется облицовка всего здания.

Швы между клинкером затирают смесями. Работу
завершают установкой уголков и отделкой откосов в дверных и оконных проемах.

Отделка фасада клинкерными панелями

Облицовку стен без особых усилий можно произвести своими силами, для этого достаточно придерживаться технологии монтажа обшивки.

Подготовка

Перед монтажом необходимо подготовить базовую поверхность.

Тщательная подготовка стен гарантирует длительный срок эксплуатации облицовки.

Предварительные работы включают в себя:

Тщательный осмотр поверхности и ее выравнивание, удаление выпуклостей.
Демонтаж кондиционеров, ставней и других конструкций;
Снятие старого отделочного покрытия;
Обработка поверхности стен грунтовочной смесью-антисептиком, грунтовать можно несколько раз.

Каркас

Обшивку можно крепить непосредственно на плоскость стены, но если она имеет выпуклости или впадины, монтаж будет затруднен. Для обеспечения ровной поверхности и прочного крепежа всех элементов следует установить каркас, материалом которого может служить металл или дерево.

Процесс сооружения обрешетки состоит из этапов:

Выявление перепадов плоскости. Для этого достаточно обычную нить натянуть на установленные крайние стойки рамы, что даст возможность определить необходимый уровень для крепления бруса и поставить специальные маяки.
Определение нижнего уровня крепления, его правильное расположение – параллельно земле. Чтобы замеры были правильными, на необходимой высоте производится разметка, которая посредством уровня переносится на остальные стены.
По периметру объекта нитью отбивают ровную линию, по которой крепится брус или металлопрофиль.
К деревянному основанию рама крепится саморезами. Если основание бетонное, для последующей обвязки каркаса дюбелями, перфоратором в стене высверливают отверстия.
Закрепив нижнюю часть поверхности, надо выполнить крепление верхней части. Далее обрамить дверные и оконные отверстия. Следует заметить о последующем устройстве откосов, поэтому необходимо оставить по периметру окон просвет в несколько сантиметров.
Параллельно боковым рейкам на одном уровне фиксируем планки. Чтобы упростить работу можно использовать нитяной отвес.
По завершении сооружения каркаса можно устанавливать панели.

Монтаж панелей

Технология сборки клинкерной обшивки не требует особых усилий, она схожа на сложение картинки детских пазлов, все элементы совмещаются друг с другом, образуя единую поверхность.

Последовательность монтажа:

Начало сборки производят с нижнего угла начального ряда. Для прочного прилегания угловых частей края плитки запиливают под углом 45 градусов.
На нижнюю рейку устанавливают панели и фиксируют саморезами. Если отделка производится без обрешетки, в стене просверливают отверстия и вставляют дюбеля, ими же и осуществляется крепление облицовочного материала.
После установки первой панели устанавливается следующая так, чтобы она плотно соединилась с предыдущей. Крепление происходит таким же способом.
Монтаж проводится вкруговую. Сборка следующего ряда осуществляется после окончания предшествующего. Последовательность установки панелей такова: одна за другой, слева на право, снизу кверху.
После установки всех элементов на стене, для герметизации швов между панелями, необходимо уплотнить строительной пеной все стыки.
На каждом этапе монтажа следует внимательно проверять равнение по исходному уровню. При необходимости клинкер подгоняют до правильного положения. Если не обращать внимания на такие детали, результатом будет перекошенная конструкция с непрочными швами.
Если в ходе работы возникла потребность разрезать обшивочный материал, рекомендовано приложить его к стене и сделать необходимые пометки.
Следующим этапом служит отделка оконных и дверных проемов. Облицовка осуществляется с помощью штукатурки, а края выравнивают посредством пластикового уголка.
Завершающий этап – затирка швов морозостойкой смесью.

Облицовка фасада дома стандартных размеров занимает не больше двух, в крайнем случае, трех недель.

Что такое фасадные термопанели?

Фасадные панели – это новейшая разработка в области наружной отделки зданий. Прочность такого изделия сравнима с гранитом, но в отличие от него, отличается меньшим радиационным фоном.

В состав панелей входит пенополиуретан и пенополистерол, которые почти на 90 процентов состоят из воздушных масс. Декоративная составляющая материала — это клинкер, керамогранит и глазурованная керамика.

Термопанели для обрамления фасадов имеют множество вариантов для выбора под индивидуальный проект. Выбор настолько велик, что даже самый взыскательный хозяин останется доволен, и обязательно подберет именно ту модель, которая украсит его жилище.

Набор цветов в представленных панелях разнообразен, и производится путем однократного или многократного обжига изделия.

Общие рекомендации по установке термопанелей

С учетом особенностей изготовления термопанели устанавливаются двумя способами:

каждая последующая панель надвигается на предыдущую до зацепления замков. У таких термопанелей часть утеплителя не закрыта облицовочной плиткой, на них она надвигается во время монтажа следующего элемента. В итоге получается прочный замок. Преимущества – ускоряется процесс установки. Недостаток – поверхность цоколя должна быть идеально ровной. Еще один недостаток – из-за неплотного прилегания возможно появление естественного воздухообмена между панелями и цоколем, что значительно уменьшает эффективность утепления конструкции;
каждая последующая панель приклеивается встык к предыдущей, утеплитель есть под клинкерными плитками по всей длине. Панели приклеиваются на клей или монтажную пену. Недостаток – увеличивается время монтажа. Преимущества: поверхности не требуют предварительного выравнивания, полностью исключается вероятность конвекции воздуха между панелями и цоколем, улучшаются показатели теплосбережения.

Во время выбора учитывайте не только состояние цоколя, но и свои возможности. Если вам по каким-либо причинам сложно выравнивать поверхность, то лучше использовать панели для второго метода монтажа. Если цоколь изначально ровный или вы можете устранить проблемы, то намного легче работать первым методом монтажа. Но помните, что применение специальных дюбелей во всех случаях является обязательным условием надежности фиксации.

Для облегчения процесса монтажа производители выпускают комплект доборных элементов.

Наименование	Назначение и краткое описание
Внешний и внутренний угол	По высоте соответствуют параметрам панели, используются для оформления углов. Обязательное условие – угол цоколя должен иметь ровно 90°. Могут быть с замками или приставными, имеют различные виды и ширину.
Полосы с вертикально расположенными плитками	Применяются для улучшения декоративных характеристик отделки цоколя.
Стартовая и финишная планки	Элементы устанавливаются вначале и в конце монтажа. Защищают отделку от проникновения влаги, служат элементами украшения цоколя. Могут применяться во время обшивки оконных и дверных проемов.

Фасадные термопанели и доборные элементы

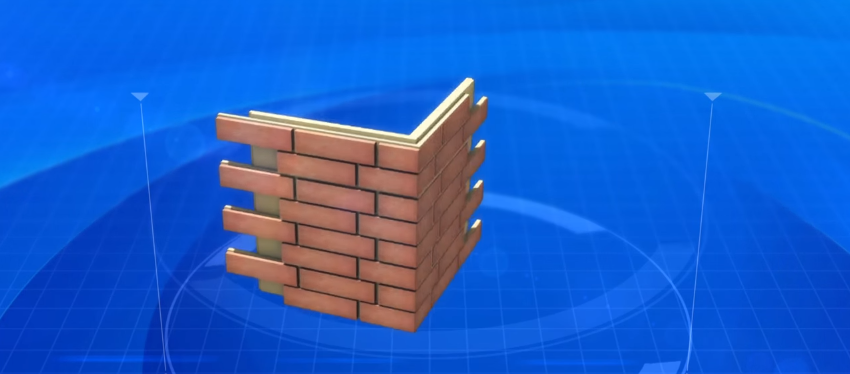

Угловая термопанель

Угловые элементы нескольких видов

Профиль цокольный необходим для монтажа панелей

Тонкости монтажа

Плиты должны быть уложены с широкими зазорами в соответствии с местными климатическими условиями. Конструктивные соединения устанавливают в соответствии с габаритами блока. Расширительные швы также должны использоваться вдоль углов и гребней (и в любом случае каждые 9-12 м2).

Покрытие с клинкерной плиткой защищается от проникновения воды и повреждений путем установки подходящих уплотнений или металлических проемов сверху и снизу.

В конструкции материала – полиуретановая пена и композитный минеральный слой. Первый компонент является основой всей структуры продукта, он и реализует функцию изоляции. Слой пенополиуретана защищен материалом с рельефной текстурой. Передний является экологически чистым и почти неотличимым от натурального дерева или камня. Готовый продукт представляет собой комплексное целое.

Условия работы напрямую зависят от рабочей нагрузки. Панели для фасадов устанавливаются легко и без каких-либо дополнительных инструментов. Для этого достаточно винтовой отвертки, винтов, циркулярной пилы.

Для правильной установки необходимо выполнить несколько операций.

Отметить горизонт вокруг периметра фасада. Поместить вертикальные маяки.
Установить первый ряд панелей на горизонтальный профиль. Обработать швы пенополиуретаном.
Установить следующий ряд.
Качественно обработать имеющиеся швы, используя специальный инструмент. Процедура выполняется при плюсовой температуре воздуха.

Монтировать фасад можно в любое время года, поскольку установка не предусматривает работу со строительными смесями.

Панели образуют самонесущую конструкцию, поскольку вертикальные нагрузки в ней практически отсутствуют. Они монтируются на различных твердых поверхностях: ячеистый бетон, балки, кирпич, штукатурка. Отсутствует необходимость создавать дополнительную основу. Однако если геометрия фасада нарушена, желательно использовать стяжку. Регулируя ее толщину, можно быстро выровнять поверхность.

Благодаря небольшому весу материал прост в установке. Монтаж фасадных плит осуществляется путем установки пластиковых дюбелей. Эта конструкция не слишком сложна, но в то же время довольно надежна.

Терминалы образуют ровную поверхность без трещин. Они защищают поверхность здания от воздействия осадков, изменения температуры, тем самым максимизируя срок службы всей конструкции. Для углов есть специальные панели.

Современные методики предлагают широкий спектр работ и техник крепления. Этот ассортимент включает в себя производство и продажу алюминиевых консолей фасадов и алюминиевой подконструкции.

Она состоит из систем монтажа и основной сетки. Обе консоли и стойка спроектированы исключительно для вентилируемой облицовки, что делает этот продукт первым на рынке. Все элементы спроектированы таким образом, чтобы обеспечить удобство сборки алюминия и возможность регулирования их положения в трех плоскостях. Все это позволяет избежать проблем, связанных с неровной поверхностью стены.

Преимущества алюминиевого каркаса:

высокая прочность;
устойчивость к атмосферным воздействиям;
легкий вес;
низкие транспортные издержки.

Отсутствие гальванической коррозии на стыке с другими материалами и штампованный метод производства позволяют предотвратить напряжение, микротрещины и царапины, возникающие в месте холодного изгиба.

Хотя алюминиевая стойка спроектирована в первую очередь для установки облицовки, ее также можно использовать с панелями из этого же материала. Существует два основных типа сетки T-bar, которые используются для соединения плит и углов, а также в качестве удерживающего профиля. Использование декоративных элементов может замаскировать видимые края пластин или горизонтальные швы, сквозь которые можно увидеть слой подконструкции.
