Особенности монтажа и подключения к водопроводу и канализации писсуара

Перед тем, как устанавливать писсуар, необходимо удостовериться, что водопроводные трубы и канализация в порядке, установлены водозапорные устройства, такие как шаровой кран Данфосс, а сантехнический прибор полностью укомплектован. Далее мы расскажем, что необходимо знать для успешной установки писсуара.

Что учитывается при выборе?

Современные производители сантехнического оборудования предлагают широкий выбор писсуаров на любой вкус и кошелек. При выборе оптимальной модели следует учитывать некоторые характеристики и качественные показатели. Рассмотрим основные моменты.

Во-первых, следует определиться со способом крепления: существуют подвесные модели (более компактные, актуальны для небольших помещений) и напольные агрегаты (обладают большими габаритами, чаще устанавливаются в местах общественного пользования).

Во-вторых, писсуары отличаются по форме чаши. Современные дизайнеры предлагают овальные, треугольные, прямоугольные, угловые модели, а также эксклюзивные, например в виде раскрытой пасти животных!

В-третьих, стоит обратить внимание на систему слива. Существуют модели с механическим (ручным), полуавтоматическим и автоматическим сливом

Также немаловажным является способ подвода воды: наружный (актуален для напольных конструкций) или скрытый (для монтажа коммуникаций, спрятанных в стене).

Ну и в-четвертых, при выборе писсуара стоит учитывать вес и материал конструкции. Если предмет планируется вешать на стену (не капитальную), стоит отдать предпочтение наиболее легким материалам – пластику или металлу. При ином типе монтажа выбор должен остановиться на моделях из фаянса или фарфора. Дополнительно стоит отметить, что последние два материала принято считать наиболее гигиеничными, простыми в уходе, покрытие которых препятствует распространению неприятных запахов.

Подводя итог, стоит отметить, что мода на установку писсуаров пришла к нам в конце прошлого столетия из европейских стран. Этот предмет сантехники можно встретить практически во всех общественных местах. Однако при их установке возникает много вопросов. Прежде чем крепить новенький писсуар, следует внимательно изучить существующие нормы и правила монтажа.

Об установке писсуара смотрите в видео ниже.

Классификация моделей

Где бы сантехнический прибор ни устанавливался (дома или в общественном месте), он бывает по типу монтажа:

• Настенная конструкция – монтаж писсуара проводится с инсталляцией, чаще устанавливается в квартирах и домах. Для моделей используется сифон скрытый (или горизонтальный), спрятанный в стену и открытый (вертикальный), выпуск направлен в пол;
• Напольная модель – конструкция крупная и поэтому монтируется в общественных местах. Сифон встроен вовнутрь.

Вывод содержимого чаши писсуара в трубу канализации организовывается тремя видами сифонов:

• цельноотлитый сифон;
• купленный и установленный сифон;
• монолитная конструкция писсуара удлиненной формы и цельноотлитый керамический сифон.

Выделяются модели по типу слива

• Постоянный слив омывает чашу более тщательно, но вода не экономно расходуется. Устанавливается в общественных заведениях с большим потоком людей (вокзалы).
• Смыв происходит только после воздействия на рычаг. Если дома это вариант удачный, то для мест, где скопление людей – это нарушение норм гигиены.
• Автоматический вариант смыва – считается экономически целесообразным, соблюдается гигиена, комфорт в использовании.

Виды сливных систем

Все изделия аналогичной группы возможно поделить на три основные группы. Они имеют свои отличия, исходя из этого рассмотрим каждую из них более детально и обстоятельно.

Непрерывный слив

Данный вариант фактически не используется в наши по обстоятельству огромного перерасхода воды, поскольку она подается непрерывно.

Основными изюминками таких коммуникаций являются следующие факторы:

• Кран в системе неизменно открыт, значительно чаще он один на пара, а то и десятки писсуаров, и вода подается в один момент на все конструкции.
• Не считая большого расхода воды этому варианту присущ шум и высокая влажность в помещении, что совсем нежелательно, поскольку это очень плохо воздействует на мебель и отделочные материалы.
• Еще один серьёзный недочёт – благодаря постоянного протока воды на поверхности писсуаров весьма быстро образуется известковый налет и разводы ржавчины, исходя из этого необходимо мыть раковины каждый день, особенно в случае если уровень качества воды не весьма хорошее.

Вариант с ручным управлением

Данный тип отличается от вышеописанного, и имеет множество изюминок, о которых мы поболтаем ниже:

• Любая чаша оборудуется отдельным вентилем, кнопкой либо рычагом, в то время, когда требуется запустить смыв. Это разрешает экономить воду, поскольку она не течет непрерывно.
• Данный вариант употребляется значительно чаще в квартирах и зданиях. В публичных местах он также используется, но имеется большое количество вопросов по гигиеничности данного решения. Так как кнопку трогает множество людей, и гарантировать чистоту поверхности никак запрещено. Как раз исходя из этого таковой смыв частенько не употребляется.
• Кран значительно чаще находится над писсуаром либо конкретно на нем. Одна его часть присоединена к водоснабжающим коммуникациям, а вторая выходит конкретно в писсуар.

Кроме этого направляться подчернуть, что самое основное требование для узлов данной группы – надежность и долговечность, писсуарный кран по ГОСТу может изготавливаться кроме того без наружного покрытия, но для дома направляться все-таки выбирать более привлекательные варианты.

Автоматические системы

Это самый современный вариант, который появился недавно, но уже получил огромную популярность в силу многих преимуществ:

Кран для писсуара в таковой системе раскрывается при помощи системы сенсоров, каковые реагируют на жидкость или на приближение к нему человека. Это разрешает применять смыв лишь тогда, в то время, когда это нужно, и экономит воду.

• Таковой вариант отличается высокой гигиеничностью, поскольку вам по большому счету не требуется прикасаться ни к каким элементам, все происходит в автоматическом режиме.
• В большинстве подобных систем присутствует встроенная система защиты от протеканий, это разрешает прекратить водоснабжение в случае происхождения неполадок в устройстве.
• Снаружи нет никаких узлов и систем, что существенно усиливает внешний вид конструкции совершает санузел намного аккуратнее. (См. кроме этого статью Бачок для унитаза: изюминки.)

Необходимые средства и аксессуары

Несмотря на то что в продаже встречаются собранные приборы, нередко покупателю приходится докупать отдельные компоненты. Например, приобретя чашу оптимальной формы и габаритов, приходится покупать автоматическую систему слива. Однако в стандартную комплектацию должны входить сам писсуар, смывное устройство, инсталляция, сифон, крепления и блок питания (актуально для автоматических моделей).

Что касается выбора необходимых средств и аксессуаров, то в каждом случае все индивидуально и зависит от предпочтений покупателя. За писсуаром необходимо ухаживать так же, как и за иной сантехникой. В зависимости от разновидности изделия к нему могут продавать специальные сетки-решетки, патрубки, коврики, а также ароматизаторы.

Кроме того, в число полезных покупок входят специальные средства для очистки поверхности и таблетки для удаления мочевого камня

При покупке данной продукции необходимо обращать внимание на степень агрессивности состава. Некоторые из разрекламированных средств ухода попросту разъедают поверхность сантехнического оборудования

Неправильный уход может привести к тому, что глазурованное либо эмалевое покрытие постепенно скалывается и покрывается микротрещинами. Так может произойти с изделием из санфаянса, к которому неправильно выбрали моющее средство.

Настенный писсуар

В домах чаще всего встречается именно этот тип писсуара. Он достаточно компактен, при этом в использовании комфортен

Настенные модели популярны, даже не взирая на их более высокую стоимость, ведь при такой установке экономится полезная площадь помещения (что немаловажно для малогабаритных санузлов), к тому же не вызывает затруднений в процессе уборки ванной. Такая конструкция может иметь цельнолитой сифон

В настенном писсуаре не предусмотрен сливной бачок, его заменяет специальный сливной кран, включающий подачу воды сразу из водопроводных труб.

Современные модификации оснащены скрытой системой смыва, которую требуется устанавливать в стенку. Установка писсуара такой модели требует наличия следующих инструментов:

• строительный уровень;
• шпаклевка;
• дрель;
• дюбели;
• суриковая замазка.

Схема писсуара с размерами.

В первую очередь на рабочей поверхности стены делается разметка. Далее при помощи уровня проверяется ровность, если есть повреждения или перекосы, то следует провести выравнивание при помощи шпаклевки. От этого зависит, насколько ровно писсуар будет расположен на стене.

Далее на отмеченном уровне делаются отверстия под крепления и вставляются пробки. Так как фаянс достаточно легко повредить, рекомендуется применять резиновые или кожаные шайбы.

Если выбранная модель писсуара не имеет гидравлического затвора, то в этом случае возникает необходимость монтажа сифона-ревизии. Для того чтоб на выпускной отвод писсуара, следует выпуск обработать замазкой, а далее намотать на него смоляную прядь примерно на 0,5 см от края и опять обработать смазкой. Далее два элемента плотно соединяются. Верхняя часть сифона, где он насажен на отросток писсуара, тоже покрывается смазкой.

Установка сантехники с цельнолитым сифоном, заключается в том, чтоб отводную трубу соединить с канализационным раструбом. Для этого используется патрубок, а место крепления дополнительно обрабатывается асбестоцементом, дабы придать надежности соединению.

В большинстве случае, чтоб подсоединить прибор к водопроводу, применяют трубы из металла, в противовес гибкой сантехнической подводке. В таком варианте следует переделать расположение трубы водопровода.

Ее нужно поднять так, чтобы она располагалась выше уровня писсуарного крана, а уже далее к ней прикрутить и закрепить муфтой трубу со сгоном. Потом на сам сгон навинчивается контргайка и фитинг. Все соединения тщательно герметизируются, для чего как раз предназначена суриковая смазка и лен.

Монтажная рама настенного писсуара имеет отличительное крепление. Способ установки схож с унитазами. Если модель предназначается для монтажа в специальной нише стены, то, скорее всего, она будет иметь сливной бачок.

Способы монтажа и подключения

Схема устройства писсуара с радарным датчиком

Из числа всех известных модификаций способ монтажа будет полностью зависеть от того: какой устанавливается писсуар – настенный, напольный, с открытой системой канализации:

• Настенные крепятся к капитальной стене, будут экономить полезное пространство в помещении, если правильно подведена канализация. Модели не оснащены сливным бочком, но вместо него предусмотрен сливной кран для подачи воды. Более новые писсуары оснащены скрытой системой смыва. Фиксируются подвесные устройства к стене с помощью крепежей. Если используется встроенная система инсталляции, то сначала в стену монтируются закладные элементы путем штробления.
• Напольные писсуары из нержавеющей стали используются редко.

Пользуются спросом модели с автоматическим сливом, но при установке стоит подумать о доступе к электросети. Писсуары больше подходят для просторных санузлов с высокой проходимостью, хотя воду расходуют экономнее в отличие от ручных моделей.

Способы крепления писсуаров:

• на кронштейны с их расположением снаружи или внутри корпуса изделия;
• на стену;
• на полу для монтажа напольного писсуара с вертикальным выпуском;
• на инсталляции – современный вариант крепления писсуара к стене, но для размещения системы в виде скрытой рамной конструкция с креплениями для подвода воды из смывного патрубка стоит сделать предварительно нишу в стене до 15 см глубиной.

По способу подключения различают писсуары:

• с открытой подводкой, если для подключения предусмотрено отверстие сверху или сбоку корпуса изделия;
• с закрытой подводкой, но в комплектующие к писсуару должен прилагаться блок управления смыва.

Инсталлятор подключается к воде путем подсоединения трубы, расположенной на участке корпуса, прилегающего плотно в стене.  Пошаговая установка настенного писсуара:

1. Сделать разметку в стене, где и будет крепиться устройство.
2. Выровнять стену при необходимости с помощью уровня.
3. Проделать отверстия под дюбеля для более точного расположения писсуара.
4. Вставить пробки.
5. Подсоединить устройство к трубе слива.
6. Установить конец патрубка в раструб.
7. Прикрепить трубный элемент со сгоном с помощью муфты к металлической трубе, навернув сначала контргайку с муфтой на стон.
8. Перенести муфту со сгона на трубу с краном, укрепить контргайкой, герметизировать стыки суриком.

Советы мастера по установке прибора

Казалось бы, все вопросы выяснены и можно смело приступать к монтажу сантехники, но во время работы все равно возникают вопросы, требующие своего разрешения.

Сразу обращается внимание на состояние стены, на которую и будет проводиться монтаж. Особенно на прочность проверяется стена старого дома

Не проводится установка писсуара на гипсокартонное перекрытие или стену, выравненную гипсокартоном. Зная об этом заранее, поверхность выравнивается только шпаклевкой.
Если появляются сомнения в прочности стены, то лучше приобретать модель с инсталляцией. Конструкция писсуара тяжелая, и металлическая рама, замурованная в стене, справится с весом. Инсталляция прячется за фальш-стеной и облицовывается разным материалом.
Монтажные работы начинаются с подвода коммуникационных труб. Под трубы в стене прокладываются штробы. Для канализационной трубы: на стене отмечается высота 1,4 м; на этом уровне пробивается штроба (ширина 0,7 м и глубина 0,04 м). С одной из сторон углубления вставляется труба с сечением 32 мм на высоту 0,45 м, это труба с поворотным отводом. Так устанавливается труба канализации. Труба для подачи воды подымается по шробам на высоту до 1,4 м. Тогда только подключается сливная система.
Установка писсуара проводится для придания санузлу респектабельности. Поэтому гибкие шланги подвода будут не уместны, они испортят весь вид. Используются либо жесткие хромированные подводки, либо вся система подвода воды к писсуару монтируется в стену.
В общественных местах, где проводится установка не одного писсуара, выдерживается рекомендованное расстояние между писсуарами и высота крепления к стене.

Нужен ли писсуар в ванной?

Тенденции в отделке и оборудовании ванных комнат постоянно меняются. В настоящее время во многих домах, помимо стандартного набора сантехники, установлены биде или писсуар. Хотя в первом нет ничего нового, потому что раньше это было постоянное оборудование для ванной, когда речь заходит о писсуаре в доме, у многих все еще смешанные чувства.

открытые источники

Писсуар обычно ассоциируется с ванными комнатами в школах, на автозаправочных станциях или в ресторанах. Однако, если в нашем доме большинство мужчин, которые хотели бы использовать такое устройство, и условия позволяют это делать, стоит серьезно подумать об установке писсуара рядом со стандартным туалетом в ванной комнате для гостей или в личном кабинете.

www. presstile.ru

открытые источники

Писсуар в домашней ванной может быть чрезвычайно функциональным прибором, но он также может быть ненужным, слишком поспешно установленным устройством. Прежде чем мы решим купить его, стоит подумать, будет ли он часто использоваться в доме

Это важно, потому что в ванной комнате есть место

www. presstile.ru

www. presstile.ru

Каждое устройство должно иметь достаточно места вокруг приборов, чтобы можно было бы свободно использовать каждый аксессуар. Любой ненужный элемент может нарушить эргономику ванной комнаты.

www. presstile.ru

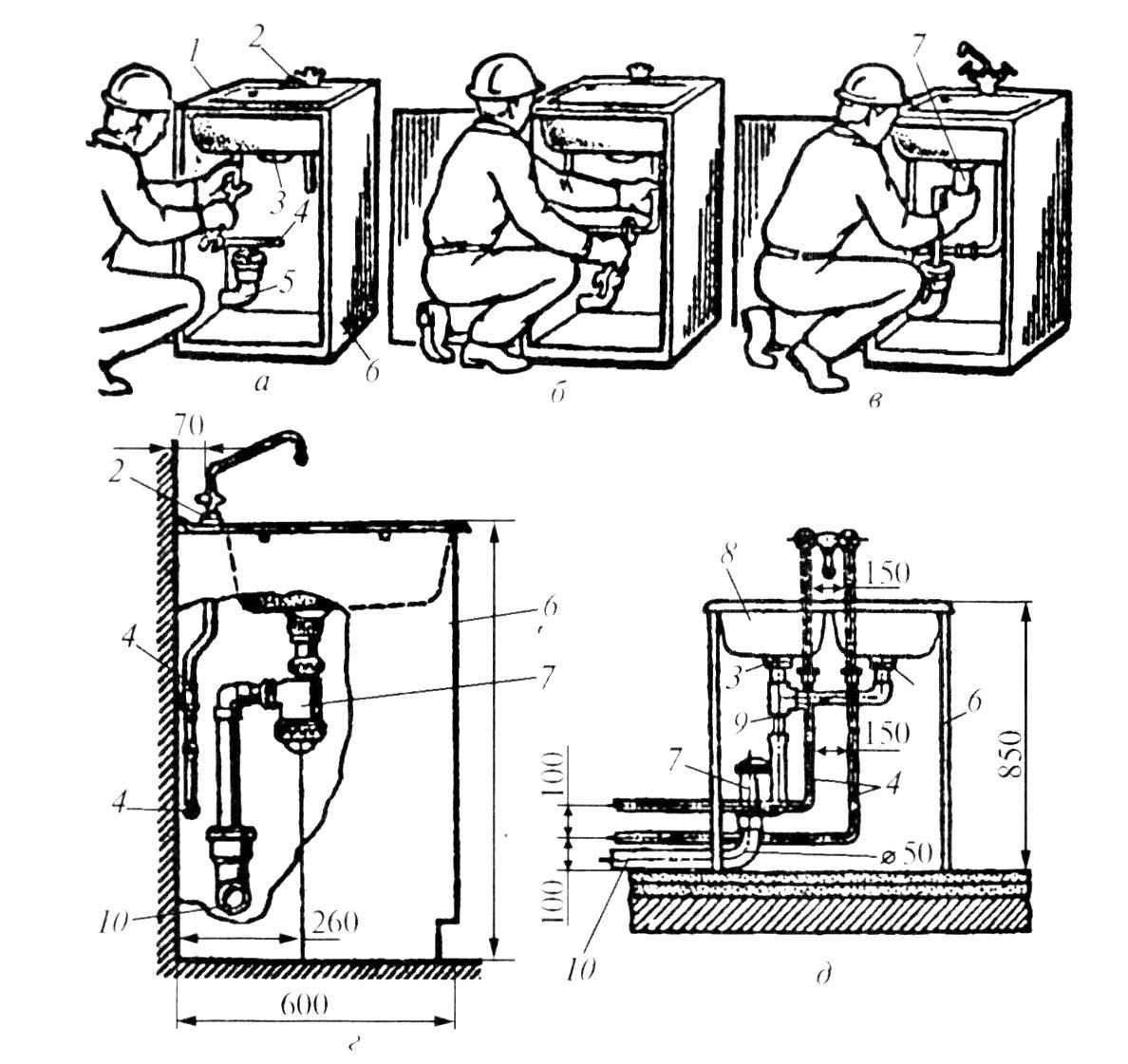

Последовательность установки мойки (а-в) и монтажное положение мойки на одно (г) и на два (д) отделения

1,8 — чаши; 2 — смеситель; 3 — выпуск; 4 — подводки водопровода; 5, 10 — подводки канализации; 6 — подстолье; 7 — гидрозатвор; 9 — соединительный трубопровод

Установку раковин с двухоборотным сифоном-ревизией осу-ществляют в следующем порядке: размечают и сверлят отвер-стия для крепления, после чего вставляют дюбели; выпуск, обернув смоляной прядью и обмазав суриковой замазкой, вставляют в гидрозатвор, привертывают раковину к стене шурупами; закрепляют спинку раковины; монтируют водораз-борный кран.

Установку питьевых фонтанчиков осуществляют в такой послеательности: размечают и сверлят отверстия; устанавливают пюбели; крепят чашу фонтанчика; присоединяют подводки во-допровода и гидрозатвор, расположенный внутри чаши. На-стенный фонтанчик с ножным пуском монтируют аналогично. Напольные фонтанчики после установки в заданном месте за-крепляют у стены и присоединяют к трубопроводам.

Установка трапов, унитазов и смывных бачков. Трап размещают в подготовленное в перекрытии отверстие так, чтобы верх ре-шетки был на 5-10 мм ниже уровня покрытия пола. После это-го трап присоединяют к трубопроводу канализации. Заделку трапа в перекрытие выполняют после испытания его и трубо-проводов. На фланец корпуса трапа укладывают несколько слоев гидроизоляционных материалов; в некоторых конструк-циях их дополнительно прижимают гайкой.

Унитаз с косым выпуском и бачком, непосредственно при-соединенным к унитазу, монтируют следующим образом; раз-мечают место установки; очищают прибор от грязи и мусора, высушивают, обезжиривают (аналогично подготовляют осно-вание унитаза) и смазывают эпоксидным клеем; крепко при-жимают унитаз к полу и присоединяют к нему смывной бачок; выверяют положение унитаза; заделывают раструб смоляной прядью и цементом; присоединяют поплавковый клапан бачка к водопроводной сети; регулируют уровень воды в бачке так, чтобы он был на 20 мм ниже верхнего края перелива.

При монтаже на унитазе смывных низкорасполагаемых бачков с приставной полкой вначале на патрубок полки наде-вают резиновую манжету и привязывают ее тонкой проволо-кой. Затем манжету выворачивают, полку крепят болтами на унитазе, а резиновую манжету натягивают на патрубок унита-за, где ее зажимают проволокой.

Унитаз с прямым выпуском присоединяют к гребенке, собранной из тройников (прямых и косых под углом 45°) и колен или из тройников 60° и отводов 120°. Раструбы труб и фасон-ных частей выводятся на уровень покрытия пола. После подготовки места установки унитаза выпуск смазывают суриком на лифе и на него наматывают смоляную прядь. Прядь не доводят до конца выпуска на 3-4 мм, чтобы концы не попали внутрь трубы и не стали причиной засора. Прядь промазывают суриком, унитаз вставляют выпуском в раструб, после чего его закрепляют шурупами или клеем.

Унитаз с высоко- и среднерасполагаемыми банками и смывны-ми кранами монтируют, соединяя смывной бачок со смывной трубой и навешивая его на стену с помощью шурупов на дюбе-лях. На нижний конец трубы натягивают резиновую манжету закрепляемую тонкой проволокой. Широкий конец манжеты вывертывают. Установив унитаз, смывную трубу присоединя-ют к патрубку унитаза, выворачивая манжету и натягивая ее на патрубок, смазанный суриком. Манжету закрепляют на пат-рубке проволокой.

Унитазы со смывным краном устанавливают после монта-жа крана. Смывную трубу крана присоединяют к патрубку уни-таза с помощью резиновой манжеты.

Установка напольных чаш. Напольные наши из керамики мон-тируют так же, как унитазы.

Чугунные напольные наши присоединяют к канализацион-ной сети через специальный гидрозатвор, имеющий в верхнем колене отверстие для трубы диаметром 40 мм, через которое производят прочистку сифона. Труба выводится на уровень верха чаши и закрывается пробкой. Выпуск чаши обертывают смоляной прядью, смазанной сурйком, и вставляют в раструб гидрозатвора. После выравнивания чаши и присоединения смывного устройства (бачка) снаружи ее бетонируют и обли-цовывают керамической плиткой.

Установка писсуаров, уриналов, биде и ножных ванн. Настен-ные писсуары (рисунок ниже) с цельноотлитым сифоном монтируют после разметки отверстий и установки дюбелей, присоединяя к прибору патрубок, который вставляют в раструб канализаци-онной трубы, и закрепляя писсуар шурупами. После заделки раструба смоляной прядью и цементом к подводке водопро-водной сети присоединяют писсуарный кран. Писсуары без сифона присоединяют к сети с помощью чугунного сифона-ревизии. Выпуск писсуара присоединяется к сифону так же, как выпуск унитаза к канализационным трубам.

Системы слива

В писсуарах доступны 3 вида слива воды, можно купить безводную модель. Последние тоже делятся на 2 типа:

• оснащенные клапаном со сменной мембранной, который не пропускает неприятные запахи;
• дополненный барьерной жидкостью или другим абсорбентом, выполняющим функцию фильтра.

Безводные модели хороши для частных домов, они характеризуются простым монтажом, эффективно задерживают запахи. Существуют непрерывные системы слива, однако они не популярны ввиду шумности, невысоких показателей экономичности.

• Ручная (механическая) системаПри ручной системе пользователь после каждого использования будет открывать кран, чтобы слить воду (расположен над сантехникой). Это не слишком удобно, ведь кран придется откручивать и закручивать постоянно, такие системы отличаются большим расходом воды.
• Полуавтоматическая системаСмыв осуществляется после нажатия на кнопку или рычаг. Качество и простота такой системы схожа со сливным бачком обычного унитаза.
• Автоматические системыАвтоматика гарантирует удобство и своевременный слив воды. Системы позволяют не расходовать много жидкости, предполагают бесконтактное использование писсуара. Существует много видов автоматических систем слива, дополненных инфракрасными, радарными и сенсорными датчиками, фотоэлементами. Например, в автоматических ИК-системах смыв производится после того, как пользователь совершит движение рукой над специальной панелью, а фотоэлементы реагируют на свет.

Распространен и соленоидный смыв: датчики в конструкции реагируют на изменение pH воды. Автоматические системы работают от аккумуляторов или электросети, первый вариант более удобный. Принцип работы зависит от вида датчика, все настройки можно регулировать, есть модели с пультом. Возможен наружный или скрытый монтаж.

Монтаж настенной модели писсуара с сифоном

Поскольку в домашних условиях чаще монтируется настенная модель, поэтому больше изучается, как установить такой вид писсуара.

• На стене ставятся метки, где будет размещен писсуар. Место выбирается по комфортности в использовании. Высота монтажа прибора зависит от роста хозяина. Маркером отмечаются места крепления прибора.
• Дрелью просверливаются отверстия под дюбеля, куда они потом и вставляются.
• Вымеряется по длине труба отвода в канализацию. Труба прикладывается к сифону и до входного отверстия канализации. Необходимый кусок трубы отрезается.
• Проводится соединение сифона с канализацией. Для этого в раструб вставляется патрубок сифона.
• Если приобретен домой писсуар без сифона, то его покупают отдельно в магазине сантехники. Установка сифона начинается с прикручивания снизу решетки слива. К стоку прибора подводится сам прибор и фиксируется в этом положении. Второй конец сифона подсоединяется к канализации.
• Подвод воды проводится через трубы из пластика.
• К трубопроводной трубе подсоединяется патрубок с резьбой, на нее насаживается гайка и в последовательности за ней муфта. Когда писсуар установлен на свое место, муфту, насаженную на резьбовое соединение, одевают на кран прибора. Дальше проводится фиксация муфты контргайкой.
• Проводится проверка выполненных присоединений. Корректность работы сифона проверяется простым способом: в чашу сантехники выливается 5 литров жидкости. Она должна уходить без задержек. Не должно быть видно капель воды в местах соединений.

Виды писсуаров

Писсуары для мужчин имеют небольшие габариты, за счет чего устанавливаются в городских квартирах, частных домах. Стоит упомянуть о других видах:

• Женские. Женский писсуар – это лейка характерной формы, которую дамы могут применять на улицах, в туалете. Они легко очищаются, имеют небольшие размеры. Предназначены для тех женщин, которые не могут использовать обычный унитаз: поздние сроки беременности, проблемы с опорно-двигательным аппаратом, послеродовые травмы и другое;
• Детские. Их выпускают из прочного пластика. Имеют присоски, что позволяет быстро прикрепить изделие к любой вертикальной гладкой поверхности. Применяются для мальчиков в рамках приучения к «взрослому туалету». В них нет отвода воды или смыва, но предусмотрена съемная чаша. Есть и мобильные писсуары для детей, которые можно применять по назначению в походных условиях.

Наибольшую популярность получили мужские писсуары. Конструкция стационарных моделей напоминает обычный унитаз: к изделию подведена вода, установлен слив и сифон, препятствующий проникновению в комнату характерных запахов.
