Как правильно разобрать смеситель

Пошаговая инструкция по разборке крана

Как и всегда, перед началом работ надо проверить наличие инструментов и приспособлений, иначе придется прерывать разборку из-за отсутствия чего-то. Подготовьте:

  • набор рожковых ключей или разводной ключ;
  • отвертку под звездочку и обыкновенную;
  • шестигранный ключ;
  • монтажный нож.

Нужно заранее запастись инструментами

Цены на разводные ключи

Ключ разводной

Шаг 1. Для облегчения работ снимите смеситель с раковины. Он может фиксироваться двумя шпильками и специальной металлической шайбой или большой гайкой. Способ крепления зависит от типа устройства и производителя.

Для начала смеситель нужно снять

Шаг 2. Открутите шпильки, для этого в них предусмотрена прорезь под обыкновенную отвертку.

Выкручивают обе шпильки

Шаг 3. Снимите круглую резиновую прокладку. Она предупреждает попадание воды с верхней поверхности раковины вниз. Такие протечки возникают только в результате грубых ошибок во время монтажа смесителя, во время эксплуатации прокладка не изнашивается и не теряет своих первоначальных свойств.

Снимают резиновую прокладку

Шаг 4. Аккуратно окрутите два гибких шланга, один для горячей, а второй для холодной воды. Под раковиной недостаточно места, в связи с этим шланги имеют уменьшенный диаметр в сравнении с обыкновенными. Кроме того, у них небольшая гайка, если для стандартных нужен рожковый ключ на 11 мм, то здесь размер гайки всего 8 мм. Имейте это в виду во время подготовки инструмента для разборки однорычажного смесителя.

Откручивают шланги подачи воды

Шаг 5. Маленькой отверткой или иным острым предметом подденьте заглушку винта фиксации поворотного рычага. На ней есть метки красного и синего цвета, запомните их положение. Во время сборки и подключения крана надо не перепутать шланг холодной и горячей воды, в противном случае кран будет работать наоборот. Это не критично, но вызывает определенные неудобства на начальных периодах пользования, придется привыкать к противоположному алгоритму регулирования параметров воды.

Заглушку винта нужно поддеть отверткой

Шаг 6. Шестигранным ключиком открутите винт фиксации рычага.

Отпускайте метиз на пол-оборота и постоянно пробуйте снимать рычаг. Он фиксируется к штоку в небольшом углублении, для полного выхода из зацепления не требуется более 1,5–2,0 оборота винта.

Выкручивают винт и аккуратно снимают рычаг

Шаг 7. Открутите верхнюю крышку на корпусе крана, она держится на внешней резьбе прижимной гайки. Снимите прижимную гайку, которая фиксирует в корпусе картридж. Для этого надо пользоваться рожковым ключом.

Для снятия прижимной гайки понадобится рожковый ключ

Шаг 8. Достаньте из крана картридж.

Вынимают из корпуса крана картридж

Механизм разобран, теперь надо сделать его осмотр для выяснения причины проблемы. Если, конечно, вы не разбирали устройство только ради того, чтобы узнать его внутреннее строение.

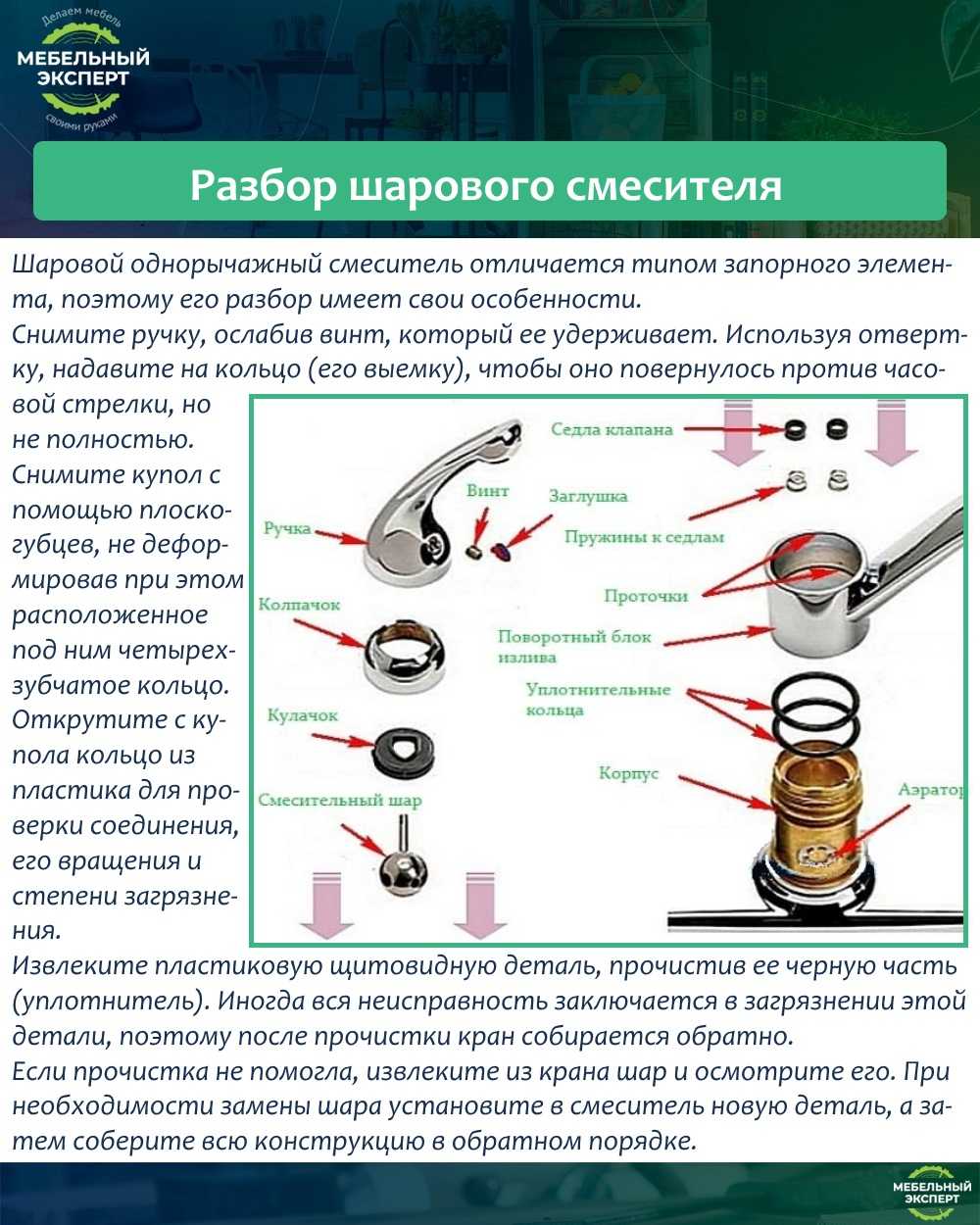

Разбор шарового смесителя

Это интересно: Смесители Iddis — характеристики и виды

Разборка однорычажного смесителя

Перед тем как демонтировать однорычажный смеситель, нужно определить его вид. Выделяют шаровые смесители и с керамическими картриджами. Прежде чем начинать ремонтные работы, стоит разобраться в устройстве и особенностях каждого вида.

Шаровый или шаровой смеситель составляют следующие элементы:

  • заглушка;
  • шток;
  • винт;
  • юстировочное кольцо;
  • резиновое седло;
  • полый шар, который обеспечивает смешивание воды;
  • аэратор;
  • впуск воды;
  • паровая и регулирующая манжета;
  • шаровая гильза.

Кран с шаровым механизмом обладает высокой надежностью и внушительным сроком службы, однако ремонту он поддается не всегда.

Теперь рассмотрим, как разобрать кухонный однорычажный смеситель:

  1. Прежде чем разбирать, полностью отключите подачу горячей воды, чтобы из труб не полился кипяток. Также перед разборкой приобретите ниточный уплотнитель в кассетах и уплотните каждое резьбовое соединение.
  2. Затем необходимо вынуть декоративную красно-синюю заглушку и выкрутить винт крепления рычага с помощью отвертки.
  3. Далее: снять рычаг-ручку управления с корпуса. Придется приложить некоторое усилие, но стоит помнить, что ручки и корпуса недорогих кранов имеют невысокую прочность и при разборе могут повредиться.
  4. Отверткой откручиваем стопорное кольцо и плоскогубцами снимаем металлический купол.
  5. С помощью гаечного ключа откручиваем пластиковый купол и вынимаем его наружу.
  6. Теперь доступ к шару открыт — вынимаем из гильзы. Если шар поврежден, его необходимо заменить.
  1. Затем с помощью плоской отвертки извлекаем седла клапана и пружины к ним. Со временем пружины теряют жесткость и требуют замены.
  2. Далее всю полость крана нужно тщательно почистить. Средства выбирайте внимательно, чтобы в составе не было уксуса или щелочи. Предпочтение стоит отдать гелю или крему, чтобы снизить риск повреждения металла.
  3. Далее проводим замену уплотнительных элементов: пружин и прокладок. После этого вставляем шар и монтируем остальные детали.
  4. Подключив воду, производим проверка исправности смесителя.

Прибор с керамическим картриджем более долговечный и его замена требуется редко. Картриджи бывают разные и для покупки нового в магазин нужно идти со старой деталью, чтобы не ошибиться с выбором.

Картриджный смеситель выглядит следующим образом:

  • рычаг;
  • кожух картриджа;
  • гайка фиксации картриджа;
  • картридж.

Разберемся, как провести разборку картриджного смесителя для кухни.

  1. Демонтаж начинается с перекрытия воды и снятия декоративной заглушки.
  2. Затем с помощью разводного отвертки откручиваем крепеж под заглушкой и снимаем рычаг смесителя.
  3. Далее разводным ключом откручиваем прижимную гайку или гайку фиксации картриджа.
  4. После чего доступ к картриджу открыт — извлекаем его.

Запомните положение картриджа, чтобы при сборке сделать все правильно.

2 Двухвентильные приборы

Такая конструкция используется давно, но свою популярность не утратила. Это объясняется тем, что она позволяет плавно проводить регулировку температуры подаваемой воды и представлена разнообразными формами как самого смесителя, так и его вентилей.

В данном случае корпус изготавливают способом литья, при этом он может быть латунным или сделан из нержавеющей стали, внутри есть каналы для движения воды, в него вставляются остальные элементы:

  1. Кран-буксы применяются для перекрывания подачи воды, для смешивания ее в специальной камере, они имеют керамические диски или резиновые прокладки. В движение краны приводятся при помощи вентилей.
  2. Подача воды в душ или в носик регулируется при помощи золотникового клапана.
  3. На внешнюю часть крепится шланг для душа и гусак, при этом используют специальные гайки.
  4. На шток крана надевают вентили и фиксируют их при помощи винтов.

Двухвентильный прибор из нержавеющей стали

Подключаться такие конструкции могут через тройник или патрубки. В первом варианте прокладки кранов прижимаются к седлам, при этом происходит перекрывание двух параллельных каналов, которые через тройник подключены к трубам, что идут в ванную.

Более простым является подключение двухвентильного крана при помощи патрубков, в данном случае к водопроводу они подключаются через гибкие шланги или жесткие трубы.

Главной неисправностью, которую без проблем можно устранить самостоятельно, этого типа конструкции является износ прокладок или колец, вследствие чего из крана или из-под гаек начинает протекать вода.

Устройство двухвентильных смесителей

Часть смесителя, регулирующая поток воды (она увенчана «барашком»), называется вентильной головкой. В обиходе за ней закрепилось более лаконичное название — кран-букса.

Устройство двухвентильного смесителя

Внешне все двухвентильные смесители абсолютно похожи, но вот внутреннее устройство у них может сильно отличаться. Дело в том, что существует два вида вентильных головок.

С резиновой прокладкой

Кран-букса представляет собой пару «гайка-винт», на торце винта зафиксирована резиновая прокладка в виде толстого диска. При вращении маховика винт движется вдоль своей оси, отчего меняется положение прокладки относительно седла.

Чем ближе прокладка к седлу, тем меньше проходное сечение вентиля, — напор падает. При вращении маховика в обратную сторону расстояние между прокладкой и седлом, а соответственно и напор, увеличиваются.

Конструкция вентильной головки с резиновой прокладкой — самая старая, ей присущ ряд недостатков:

  • для регулировки требуется совершить несколько оборотов маховика: главное неудобство, из-за которого многие сегодня от таких смесителей отказываются;
  • в изношенном виде прокладка может издавать гудение (на ней появляются деформации);
  • пара «винт-гайка» сложна в изготовлении, подвержена износу и требует применения сальникового узла (уплотняет отверстие для штока);
  • относительно высокая стоимость (обусловлена сложностью в изготовлении).

Есть и достоинства:

  1. неприхотливость к качеству воды: твердые примеси не оказывают на прокладку никакого влияния;
  2. простота и низкая стоимость ремонта: прокладка легко меняется, новую можно вырезать самостоятельно из листа резины или кожи. Правда, если потечет сальник, ремонт окажется более сложным, а если износится винтовая пара — вообще невозможным (требуется замена кран-буксы). Но такие поломки случаются реже.

Керамические (полуоборотные)

Регулирующий механизм состоит из двух плотно прилегающих друг к другу керамических пластин с отверстиями (вместо отверстий могут быть выемки с краю). Одна пластина зафиксирована неподвижно, вторая закреплена на вращающемся вокруг своей оси штоке, увенчанном маховиком. Вода поступает в излив, когда отверстия в пластинах совпадают.

Керамические кран-буксы

Керамическая конструкция более прогрессивна, поскольку имеет ряд преимуществ:

  1. для подачи воды с максимальным напором маховик поворачивается на угол всего в 90 градусов. Отсюда и название «полуоборотные». Из-за этого такие смесители намного удобнее в эксплуатации, чем аналоги с резиновыми прокладками;
  2. в любом состоянии кран-букса гудения не издает;
  3. простое устройство: вместо винта используется шток без резьбы (несложный в изготовлении). Поскольку он только вращается (винт при этом еще и перемещается поступательно), вместо сальникового узла достаточно установить два резиновых кольца. Ввиду отсутствия подвижного резьбового соединения, изнашиваться нечему;
  4. низкая стоимость (из-за простоты устройства).

Недостатки:

  1. песчинки и прочие твердые примеси, попав между пластинами, приводят к протечкам и попутно разрушают керамику. Потому перед такими смесителями рекомендуется устанавливать фильтры механической очистки («косой» или «грязевик»). Из практики известно, что такие повреждения встречаются крайне редко;
  2. прокладки, а тем более керамические пластины, нельзя изготовить самостоятельно. Правда, весь ремкомплект стоит менее 10 руб.

На фоне преимуществ, недостатки керамических вентильных головок представляются малозначимыми, потому эти устройства являются более предпочтительными.

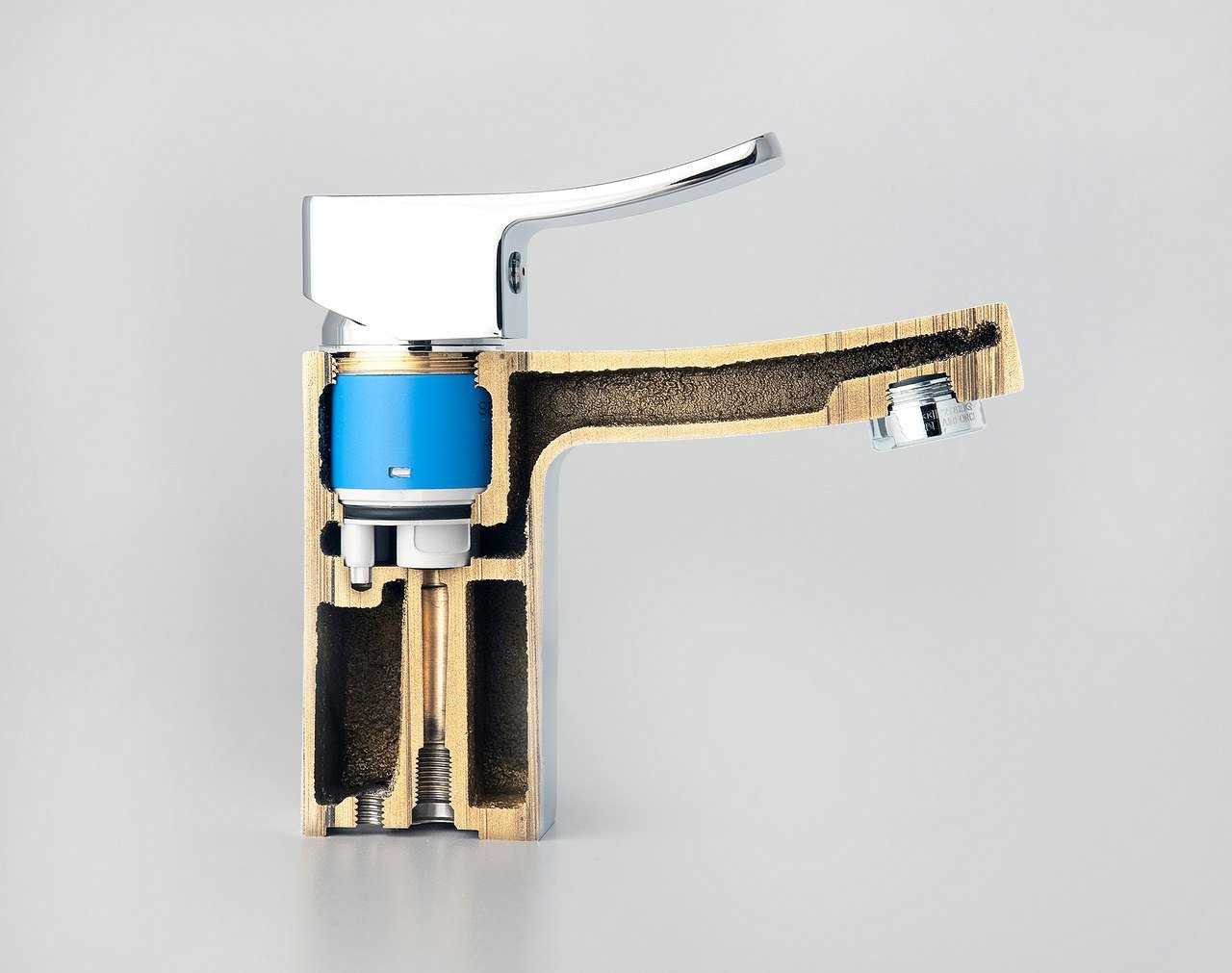

Разновидности и особенности устройства однорычажных кранов

Перед тем как приступать к разборке смесителя, нужно разобраться с принципом его устройства и разновидностями популярных кранов однорычажного типа. По своей конструкции такой сантехнический прибор напоминает кран с одной ручкой для регулировки горячей и холодной воды, закреплённой винтом под декоративной накладкой. Благодаря такому строению у домовладельца не должно возникнуть проблем с разборкой такого устройства. Однако нужно различать разные виды смесителей, так как от этого будет, зависеть последовательность их разборки:

  • кран с шаровым механизмом;
  • кран с картриджем в качестве смесителя.

Основной элемент, на котором основан принцип работы шарового смесителя – это небольшой шарик, изготовленный из металла, который помещён в корпус крана. В шарике предусмотрено три отверстия, которые предназначаются для обеспечения горячего, холодного и смешанного водоснабжения. Благодаря такому устройству кран получил название шарового смесителя.

Металлический шар находится в постоянном контакте с резиновыми прокладками, предотвращающими самопроизвольное прохождение воды. В действие такое устройство приводится посредством регулировочного штока. При этом для изменения напора водного потока меняется положение отверстий на шаре. При увеличении площади соприкосновения отверстий с резиновыми уплотнителями уменьшается уровень потока, подаваемой воды и наоборот. Такие краны очень редко ломаются благодаря продуманной до мелочей конструкции и поэтому редко подлежат разборке.

Картриджевый кран, как видно из его названия, для смешивания воды оснащается особым картриджем в основу которого входит керамическая пластина. В нижней части диска предусмотрено 3 отверстия, соответственно для горячей, холодной и смешанной воды. В свою очередь, верхняя пластина выступает в роли самого смесителя.

Суть работы такой системы заключается в том, что при изменении местоположения джойстика отверстие в зависимости от того, какую воду нужно подавать горячую или холодную совмещается со смесительной камерой верхней пластины. Плавное движение рычажного механизма достигается благодаря специальной смазке на силиконовой основе. Производителями рычажных кранов рекомендуется снабжать систему водопровода фильтрами, что позволит избежать попадания мусора в картридж и как следствие увеличивает эксплуатационный ресурс смесителя.

Какие виды смесителей бывают и как они устроены

Он выполняет такие функции, как перенаправление потока из крана в душ и обратно, однако его внутреннее устройство также подвержено износу и поломкам, порой преждевременным, из-за резких и грубых открываний и закрываний кранов, повышенной жесткости воды, приводимой к засорам и старости самого материала.

Смесители разделяются на:

  • однорычажные;
  • двухвентильные;
  • с термостатом;
  • с сенсорным управлением.

Следует отметить, что большой популярностью пользуются до сих пор смесители старого двухвентильного типа, устанавливаемые по личным предпочтениям, несмотря на удобство пользования однорычажными модификациями.

Термостатные модели и с сенсорным управлением не так распространены, именно поэтому рассмотрим только первые два варианта ввиду из распространенности. Ознакомление с внутренним устройством поможет избежать ошибок и значительно сэкономит время разбора, за счет осведомленности о всех нюансах.

Однорычажные

К особенностям данного изделия относятся:

  • Работа механизма происходит за счет поднятия вверх и опускания вниз рычага, которым регулируется напор воды. Соответственно, при движении вверх – сильнее, при движении вниз – слабее;
  • При повороте рычага влево, температура воды увеличивается, при повороте вправо – уменьшается, либо наоборот. Это зависит от того, в каком порядке подведены трубы к смесителю;
  • Опускание ручки из верхнего положения в самое нижнее полностью перекрывает подачу жидкости.

Отметим, что сам распределяющий механизм может быть, как шаровым, так и с керамическим картриджем. В шаровых регулирующая головка выполнена в виде полого металлического шара, имеющего отверстия под холодную и горячую воду, подачу напора в кран. В изготовлении механизма использована нержавеющая сталь.

Особых различий по внутреннему устройству между кухонными смесителями и для ванных комнат нет, за исключением крепления на водопроводные трубы и дополнительного рычага или кнопки для перенаправления воды в душ и обратно.

Керамический картридж в однорычажных смесителях внутренне представлен двумя металлокерамическими пластинками, притертыми друг к другу. За счет поворота рычага на смесителе происходит смещение пластин внутри картриджа, соответственно подача воды из одной водопроводной трубы возрастает, а из другой убывает – происходит регулировка температуры подаваемого в кран напора.

Металлокерамические пластинки отшлифованы ультразвуком в процессе изготовления, благодаря этому точно подгоняются друг к другу. Эта технология предотвращает нежелательную течь кранов.

Двухвентильные

Модели двухвентильных смесителей были самыми распространёнными и популярными до того, как появились однорычажные.

Несмотря на это, они до сих пор установлены во многих домах и имеют свои конструктивные особенности.

Внутреннее устройство сантехнического прибора выполнено в виде полой камеры небольшого размера, в которой происходит смешение струй воды разной температуры и выводится из крана, предварительно проходя через фильтрационную и рассеивающую сетку, предотвращающую брызги воды в сторону.

Рассмотрим некоторые особенности данного вида смесителей:

Для монтажа к водопроводным трубам применяются специальные эксцентрики, подбираемые по внутренним диаметрам труб и местам подключения к смесителю, в быту часто называемые «переходниками»;
Чтобы получилось установить конструкцию, подводные трубы проводят на расстоянии 14,8-15,2 см друг от друга;
Регулировка температуры и подаваемого напора производится двумя головками вентильного типа, главного и изнашиваемого элемента смесителя. Головки кран-букс сверху закрыты рукоятками, зафиксированными винтами. Ручки или маховики изготавливаются из различных материалов, будь то металл или пластик, и имеют разнообразную форму, дизайн.
Для предотвращения течи воды между различными элементами применяются прокладки на основе резины, уплотнительные резиновые или пластиковые кольца, требующие более частой замены, чем кран-буксы

Стоит обратить внимание, что на некоторых буксах замена прокладки на штоке не предусмотрена конструкцией (отсутствует болт крепления для резинового уплотнителя, вместо него стоит литая заглушка). При появлении течи придется менять целиком кран-буксу.

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.


шарового кранабыстрый износ резиновых уплотнителей

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Виды смесителей и их устройство

Из всего ассортимента существующих в продаже смесителей, выделяются следующие основные типы:

  • с двумя рычагами;
  • с одним рычагом;
  • смесители с термостатом;
  • смесители на сенсорном управлении — к этой же категории относятся и смарт-смесители, которые управляются при помощи дисплея.

Многие ванные комнаты и кухни ещё сохранили «классику» отечественного «смесителестроения» — двухвентильные смесители. И действительно, на протяжении длительного периода у людей просто не имелось других вариантов. Такие устройства просто разделяли потоки холодной и горячей воды.

Несколько позже было придумано очередное ноу-хау, а если быть точнее, то смеситель с одним рычагом. Передвигая рычаг смесителя вверх или вниз, можно было управлять силой напора водяного потока, а поворачивая его влево или вправо переключать на холодную или горячую воду. Привычный с советских времён вид смесителя постепенно уходит в небытие.

Дизайнеры стараются придумать что-то новое, стремясь к более современному внешнему виду сантехники. С практической точки зрения, такой подход принёс только пользу. Теперь и регулировать устройство можно намного быстрей, да и управлять им легче.

Устройства, имеющие два вентиля, делятся на два подвида. К первому можно отнести вариант, в котором запирающую роль играет прокладка из эластичного материала. Картридж возвратно-поступательного типа может открывать и перекрывать проход воде. Продлевают жизнь такого устройства именно прокладки из силикона. Ко второму подвиду смесителей относят такие, в которых запорным элементом служат пара пластин из керамики. Установленная сверху пластина может вращаться, в то время как нижняя неподвижно закреплена. Данный тип смесителя намного дороже первого.

Смеситель с одним рычагом

На корпусе устройства с одним рычагом имеется очень много различных отверстий, нужны они для трубок и элементов монтажа. Излив такого смесителя может быть как подвижным, так и выполненным в виде единого целого с корпусом. Монолитный с корпусом чаще всего встречается в смесителях, в которых рукоять установлена в верхней части. Если рычаг монтируется в нижней части, то излив, как правило, очень длинный и высокий. На современных кранах с одним рычагом ставят аэраторы, которые не только наполняют водяной поток кислородом, но и позволяют существенно снизить потребление воды.

В смесителях с одним рычагом шарового вида в центральной части располагается деталь округлого вида. Внутри имеется полость, а также три отверстия. Плавность работы и долговечность обеспечены резиновым седлом. Этот элемент зафиксирован стопорными кольцами. Рычаг смесителя, когда возвращается в исходное положение, вступает в контакт со штоком. При повороте рычага потоки холодной и горячей воды объединяются в один. Если рычаг опустить, то вода перекрывается.

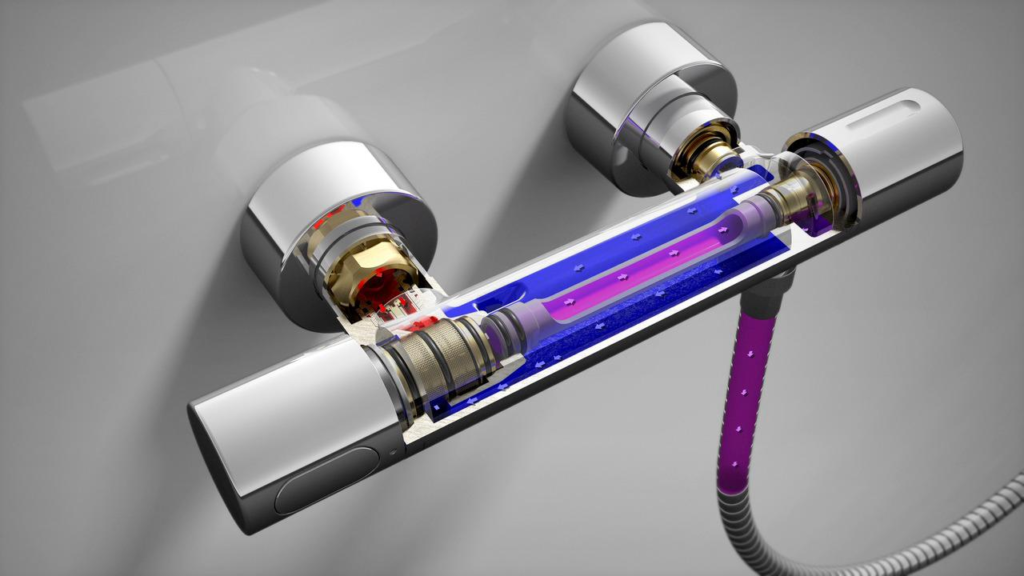

Смеситель с термостатом

Одна из современных моделей. Благодаря встроенному термостату, поступающая из крана вода всегда имеет одну и ту же температуру. Сам термостат спрятан внутри кран-буксы. Для управления потоком воды имеется две рукоятки. Одна из них регулирует напор воды, а вторая — её температуру. Такая схема устройства позволяет удовлетворить запросы большего числа пользователей.

Монтируют смесители этого типа либо на стены, либо на умывальники. Как правило, в комплекте идут элементы, которые ограничивают предельную температуру воды. Если в таком устройстве сломается что-то по мелочи, то исправить положение можно и своими силами. Более крупные неприятности оставьте разгребать специалистам.

Бесконтактные смесители

Все устройства, где вода подаётся автоматически, получили название бесконтактных или, другими словами, сенсорных. Поднеся руку к датчику, можно активировать подачу воды. Благодаря такому устройству сокращается время и силы на совершение простых действий.

Кроме обычных с сенсорами, существуют и смарт-смесители. По различным встроенным функциям они явно лидируют. Базовая поставка сенсорных моделей состоит из цельного корпуса с изливом, аккумуляторной батареи, а также блока электронного управления.

Аналогичные наименования:

  1. Смеситель автоматический.
  2. Смеситель инфракрасный.

Сами датчики, которые устанавливаются на таких смесителях, могут быть не только инфракрасного типа. Устройства на сенсорном управлении расходуют воду «с умом». Возможно, некоторым людям это придётся не по нраву — тем, кто предпочитает включать напор воды сильней. Но то, что они обладают повышенной гигиеничностью, однозначно нравится всем пользователям. Очень редко выходят из строя и почти никогда не пачкаются. И уж точно с таким смесителям будет сложновато устроить озеро в ванной комнате.

Алгоритмы разбора однорычажных смесителей

Разбор конструкции

Прежде чем разбирать однорычажный кран, нужно подготовиться. Понадобятся следующие инструменты: небольшая отвертка, шестигранный и разводной ключи, плоскогубцы. Чтобы не повредить поверхность хромированных элементов, используют кусок мягкой ткани, а для защиты рук – перчатки.

Общая схема разборки однорычажного смесителя с картриджем состоит из следующих шагов:

  1. Перекрывают воду и снимают красно-синий индикатор (пластиковую заглушку).
  2. Шестигранным ключом отвинчивают фиксирующий болт под заглушкой.
  3. Снимают рычаг смесителя и руками демонтируют декоративную крышку.
  4. Разводным ключом откручивают монтажную гайку и вынимают картридж.

Чтобы разобрать однорычажный шаровый смеситель в ванной или на кухне, придерживаются похожей схемы.

  1. Снимают пластиковый индикатор горячей и холодной воды, откручивают фиксирующий винт и снимают рычаг.
  2. Откручивают декоративную гайку. Используют ткань, чтобы не повредить покрытие.
  3. Вынимают шар и остальные детали.

Заключение

Смесители бывают одно- и двухрычажные, бесконтактные и термостатические. Устанавливают их на ванных, умывальниках, стенах в душевых кабинах. Конструкции отличаются в первую очередь по способу работы и предназначению. Одни только устройства с душевым переключателем имеют до ста вариантов конфигурации. Картриджи в водопроводных кранах бывают дисковыми и шаровыми, в количестве до двух. В последнее время при слове смеситель на ум приходит однорычажная конструкция с одним клапаном и верхним размещением рукоятки. Эти устройства заполнили туалеты в общественных местах и санузлы квартир в современном стиле. Для дома покупают либо технологические варианты, либо те, которые не составит труда отремонтировать вручную. Смеситель в принципе не является сложной конструкцией. Для разборки и замены деталей хватит интуитивного понимания механизма и небольшого набора инструментов в виде гаечных разводных ключей, отверток и плоскогубцев.
