Устройство и принцип работы посудомоечной машины

Порядок монтажных работ

Когда все подготовительные работы проведены и выбрано место, можно приступать к основным монтажным действиям.

Подключение шланга слива отработанной жидкости

Подвиньте машинку поближе к месту установку и наденьте свободный конец шланга на отвод канализации (не забудьте достать заглушку). Надежность соединения обеспечит герметик (при необходимости).

Подключение воды

Перекройте холодную воду, отсоедините отвод на смеситель от трубы с водой. Соедините кран-тройник с проточным фильтром. Прикрутите кран, попутно изолируя соединения «фумкой». С одного конца к тройнику подходит труба, с другой — отвод смесителя. Остается один свободный выход, на который и надевается заборный шланг ПММ. Оставшийся конец подсоединяется к машинке.

Подключение к электросети

Когда готова розетка, установите посудомойку на постоянное место (отрегулируйте ножки по уровню) и воткните вилку в сеть.

На этом работы по собственноручному подключению ПММ от «Электролюкс» закончены. Если вы приобрели встроенную модель, остается только навеска фасада на дверцу, но это дело пары минут, так как фасадная часть навешивается с помощью креплений и инструменты не нужны. Смотрите видеотеку, если остались вопросы.

Сегодня покупка посудомоечной машины может пробить неплохую брешь в семейном бюджете, а если к этому приплюсовать еще и оплату работы мастера за установку, расходы повышаются. Можно выйти из положения и сэкономить на установке, попробовав самостоятельно подключить ПММ. Мы предлагаем подробную схему по установке посудомоечной машины «Электролюкс» с фото и видео. Простая инструкция поможет сэкономить деньги и убережет от типичных ошибок при монтаже.

Входной шланг, защита от протечек

Человек неосведомленный считает: входной шланг не содержит интересных подробностей. Ответ на вопрос, почему не работает посудомоечная машина, частенько кроется здесь. На стыке со стояком использовано море любопытных технологий. Защита от протечек. Слышали, в посудомоечных машинах опция бывает полной или частичной:

1. При полной защите от протечек, поддон корпуса дополнен датчиком, в простейшем случае поплавкового типа, который определяет наличие воды. Таковая обнаруживается, подается электрический сигнал. На конце шланга видим очередной датчик-клапан, отвечающий за обнаружение, локализацию протечек тракта меж стояком и корпусом.
2. В случае частичной защиты присутствует поплавковый клапан в поддоне. Шланг лишен защиты.

Теперь подробнее. Начнем корпусом. Вход украшен перекрывным клапаном. Если датчик поддона фиксирует наличие воды, подается специальный сигнал на прекращение забора. Оставшаяся жидкость сливается дренажным (водоотливным) насосом в канализацию. Цикл работы прекращается, часто появляется сообщение об ошибке.

Когда от протечек защищен шланг, роль играет давление. Если фиксируется падение величины на входе, клапан, располагающийся на конце наливного шланга, перекрывается. Электрический, потому внутри шланга идут провода для управления подсистемой защиты от протечек. Нигде толком не написано, сможет ли посудомоечная машина отличить падение воды в стояке от протечки, но считаем, что солидные устройства смогут. Электроника должна замерить перепад давлений входа шланга и выхода. При малейшем несовпадении пора бить тревогу.

Домыслы подтверждаются рекламными заявлениями производителей посудомоечных машин, утверждающими: электронная подсистема защиты от протечек чувствительнее. Поясним! Чтобы заметить падение давления стояка, феноменальной чуткостью обладать не нужно. Следовательно, речь касается разницы. Слабые протечки шланга будут зафиксированы. Результата подобного сегодня не даст внешняя система защиты. Наружные датчики Аквастража зафиксируют потоп по прошествии времени. Электроника дорогой посудомоечной машины реагирует мгновенно.

Шланг рассчитан на резьбу три четверти дюйма, избегайте перебарщивать с натягом в области перекрывного клапана. Хватит 10 Н·м.

Процесс мойки посуды

Рассматривая принцип работы посудомоечной машины, мы подошли к самому главному этапу – это основная мойка. В машину начинает набираться вода, которая подвергается нагреву до заданной температуры. После этого сюда добавляется моющее средство

Обратите внимание, что в некоторых посудомойках устанавливаются проточные водонагреватели – они значительно ускоряют процесс мойки, так как вода нагревается до нужной температуры моментально, а не постепенно

Основная мойка

После того как вода будет нагрета, и в нее будет добавлено моющее средство, начинается основной этап – мойка посуды. В действие вступают разбрызгиватели/коромысла. В них имеются крошечные отверстия, через которые с большой скоростью вырываются струи воды. Ударяясь о посуду под различными углами, они смывают загрязнения, после чего грязная вода самостоятельно падает на дно рабочей камеры.

Принцип работы основного цикла заключается в непрерывном «обстреле» кухонной утвари тугими струями воды с моющим средством. Благодаря высокой скорости и действию поверхностно-активных веществ, загрязнения с поверхности тарелок, чашек и ложек постепенно смываются вниз. Вода же проходит следующие этапы:

• Падает на дно рабочей камеры и попадает в фильтр;
• Фильтруется и снова отправляется в циркуляционный насос;
• Повторно направляется через коромысла на посуду.

Благодаря такому принципу работу, бытовая посудомоечная машина экономит воду – на один цикл расходуется от 8 до 14 литров.

Основная мойка в посудомоечной машине может длиться достаточно долго – все зависит от выбранной программы или степени загрязненности посуды. В последнем случае посудомойка может сама контролировать чистоту воды, самостоятельно регулируя продолжительность цикла. В неавтоматических программах длительность задана на статическом уровне.

Предварительное ополаскивание

Разговаривая о том, как работает посудомоечная машина, мы подошли к одному из промежуточных этапов – на нем выполняется предварительное полоскание. К этому времени все загрязнения уже отмылись, но они могли остаться на поверхности посуды. Также здесь полно моющего средства, которое нужно удалить. Для этого посудомоечная машина набирает холодную воду и приступает к полосканию, разбрызгивая струи воды. Как и на прошлом этапе, отработанная вода собирается в нижней части и попадает обратно в насос.

Если вы выключим посудомоечную машину после завершения полоскания холодной водой, мы получим в свое распоряжение почти чистую посуду. Если ее протереть полотенцем и отправить сушиться на полочку, буквально через полчаса-час ею можно будет снова пользоваться. Но в нашем случае мойка продолжается дальше – на очереди заключительное полоскание.

Последнее полоскание производится уже горячей водой, в которой имеется ополаскиватель. Такое сочетание позволяет добиться безупречной чистоты посуды. К тому же ополаскиватель наделяет фарфор, стекло и металл гидрофобными свойствами – капли воды сами скатываются вниз, не в силах прицепиться к материалам, из которых сделаны тарелки, чашки, миски, кастрюли и т. д.

Как работает посудомоечная машина на этапе полоскания сможет понять даже ребенок. Горячая вода просто разбрызгивается по поверхности посуды, после чего стекает вниз. После завершения этапа она удаляется за пределы посудомоечной машины. На очереди остался самый последний шаг – это сушка.

Здесь следует уточнить один момент – качество сушки напрямую зависит от температуры кухонной утвари. Поэтому заключительное полоскание чаще всего ведется в самой горячей воде.

Виды посудомоечных машин

Основным различием между бытовой и промышленной посудомоечной машиной является способ ее загрузки. В бытовом агрегате применяется поочередная загрузка, то есть на каждый цикл работы машины загружается определенное количество грязной посуды.

В промышленных посудомоечных машинах используется поточная загрузка, когда на непрерывно движущийся конвейер (с захватами для посуды) постоянно добавляются грязные тарелки или подносы. Кроме того, во многих промышленных образцах использованная вода фильтруется и используется повторно, обеспечивая более экономичную работу.

Устройство посудомоечной машины

Устройство посудомоечной машины не сложное. Любой подобный агрегат состоит из нескольких элементов:1) Корпус. Как правило, пластиковый или собранный из штампованных листов металла;2) Электронный блок управления. Электронная плата управления с микроконтроллером. Позволяет задавать пользователь режим мойки посуды. Управляет всеми процессами в машине;3) Электродвигатель. Приводит в действие водяной насос и разбрызгиватели (коромысел);4) Насос-помпа. Обеспечивает подачу жидкости под давлением к форсункам разбрызгивателей;5) Система распыления воды. Представляет собой поворотный блок форсунок (коромысел). При распылении коромысла меняют угол подачи воды для покрытия всей поверхности посуды;6) Система сушки. Мощный вентилятор (фен) нагнетающий воздух через нагревательный элемент, на поверхность посуды (в некоторых моделях используется конденсационная сушка — фактически, посуда сохнет самостоятельно, за счёт накопленного в процессе мойки тепла).

Циклы работы посудомоечной машины

Весь процесс работы машины управляется специальным электронным блоком управления. Микропроцессор отслеживает показания множества датчиков (температура, уровень воды, закрытие дверцы и т.д.) и задает режим работы устройства. Процесс мойки состоит из нескольких этапов:

• Впуск воды. Вода (как правило, холодная) начинает поступать в машину из водопровода при открытии электромагнитного клапана. Количество поступающей жидкости отслеживают датчики уровня. Некоторые модели допускают подачу как горячей, так и холодной воды, такие машины более экономичны, так как не расходуют электроэнергию на нагрев. После электромагнитного клапана, вода смягчается специальным устройством (как правило, ионообменник со смолой). Мягкая вода лучше отмывает посуду и не оставляет известнякового налета на деталях машины;
• Нагрев. Поступившая в машину вода нагревается при помощи нагревательных элементов (ТЭН) порционно или непрерывно (в проточном нагревателе);
• Подача чистящего средства. Нагретая до определенной температуры (определяется режимом мойки) вода смешивается с моющим средством (подается из контейнера для химии). Время подачи и количество очистителя определяется программой мытья;
• Мойка посуды. Электродвигатель обеспечивает привод насоса-помпы, который под давлением подает горячую (смешанную с очистителем) воду в специальные блоки распылителей. Вращаясь под разными углами, распылители очищают струями воды всю поверхность посуды. В некоторых моделях посудомоечных машин производится предварительная очистка посуды от сильных загрязнений путем подачи пара. Пар образуется в специальном устройстве – парогенераторе. По окончанию мойки грязная вода автоматически сливается в канализацию (в самом цикле она гоняется по кругу);
• Ополаскивание. После завершения процесса мойки, посуда очищается от остатков чистящего средства струями холодной воды под давлением. Этот процесс может происходить определенное время (более дешевые модели) или контролироваться специальными датчиками чистоты посуды и уровнем загрязненности сточных вод (дорогие модели).

Виды сушки посуды

Различают следующие виды сушки посуды: 1) Конденсационная сушка. Наиболее распространенный вид сушки, массово применяемый в недорогих бытовых моделях. Вымытая посуда обдается горячей водой, которая испаряется и конденсируется на внутренних стенках машины, а затем стекает в слив. Этот процесс весьма длителен по времени. 2)Турбосушка. Процесс происходит посредством непрерывного воздействия на вымытую посуду горячего воздуха. Воздух нагнетается специальным вентилятором, затем, проходя через ТЭН, он нагревается и попадает в отсек для посуды. Турбо сушка позволяет высушить посуду в кратчайшие сроки, при этом не оставляя на ней разводов. Посудомоечные машины, оснащенные данным режимом сушки довольно дороги, за счет применения дополнительных устройств кроме того. Кроме того, они потребляют много электроэнергии.

Источник информации.

Как работает посудомоечная машина

Перед тем как начать эксплуатацию моющего аппарата на кухне, его необходимо подключить к коммуникациям: электросети, водопроводу и канализации. В основном такую работу выполняют мастера, но при наличии инструмента и навыков ПММ можно подключить самостоятельно. Как это сделать, можете прочитать здесь.

Для работы посудомоечной машинки требуются расходные материалы:

• специально приготовленная соль для смягчения воды (удаления из нее солей);
• моющее средство;
• ополаскиватель.

Использование специального вида соли, смягчающей воду, – необходимое условие для качественного мытья посуды. При применении таблеток, в которых совмещены все три компонента, соль все равно добавляется в контейнер.

Расходные материалы для работы посудомоек

Итак, рассмотрим принцип действия посудомоечной машины. Ее работа происходит в несколько этапов:

1. В корзинки, расположенные в рабочей камере, загружается грязная посуда. Нужно отметить, что посуда должна быть размещена строго по правилам, иначе она не вымоется как следует.
2. Включается машинка и выбирается программа ее работы. Например, для слишком грязной кухонной утвари выбирается предварительный режим замачивания, а также высокая температура нагрева воды.
3. Через заливной шланг и впускной клапан вода начинает поступать в отведенный для нее резервуар. Жидкость смешивается с солью и смягчается. Параллельно происходит нагрев воды до температуры, заданной программой. Некоторые модели бытовых приборов Bosch, Siemens, Electrolux и других известных производителей имеют возможность подключения не только к холодной, но и к горячей воде. Несмотря на это, специалисты не рекомендуют подключать горячую воду, поскольку ПММ все равно ее нагреет сама.
4. Как только жидкость нагреется до нужной температуры, она смешивается с моющим средством и начинается цикл предварительного замачивания. Циркуляционный насос подает смесь небольшими порциями в разбрызгиватели (далее также – распылители). Под давлением жидкости распылители начинают вращаться и через сопла распространяют моющую смесь по всей поверхности грязной посуды. Вода размягчает засохшие остатки пищи. Как только эта задача выполнена, включается режим первичного ополаскивания. Насос интенсивно подает жидкость в распылители. Под действием сильного давления большинство раскисших остатков грязи смывается с кухонной утвари.
5. Грязная жидкость не сливается в канализацию, а проходит через фильтр, очищаясь для повторного использования. Это позволяет экономить ресурсы. В очищенную воду вновь добавляется моющее вещество. Более концентрированная смесь опять распыляется по поверхности посуды в большом объеме, полностью смывая оставшуюся грязь. Только после повторного использования производится слив грязной жидкости в канализацию при помощи насоса.
6. Для окончательного ополаскивания кухонной утвари вновь открывается впускной клапан и в резервуар набирается чистая вода. Сначала небольшим ее количеством емкость ополаскивается, а затем резервуар наполняется для завершающего этапа. Дренажный насос под большим давлением подает жидкость в форсунки разбрызгивателей, что позволяет полностью смыть остатки моющего средства и грязи. В зависимости от выбранной программы ополаскивание может проводиться один или два раза. После завершения процесса сливной насос удаляет отработанную воду в канализацию.
7. Заключительный этап – сушка вымытой посуды. В зависимости от конструктивного исполнения ПММ кухонная утварь высушивается принудительно или в естественном (конвекционном) режиме. Принудительный вариант предусматривает, что подогретый воздух нагнетается в камеру и быстро высушивает посуду. Естественная сушка занимает больше времени.

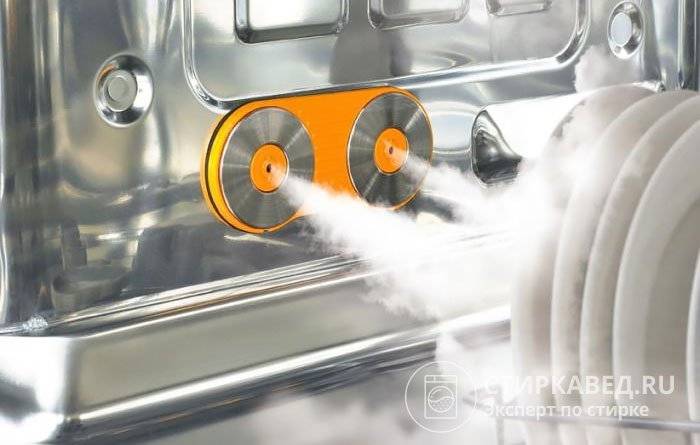

Принудительная турбосушка в посудомойках

Теперь вы знаете, как ПММ осуществляет мойку посуды. Как видите, ничего сложного в этом нет. Главной особенностью является то, что горячая мягкая вода, разбавленная моющим составом, способна смыть даже самую старую и засохшую грязь.

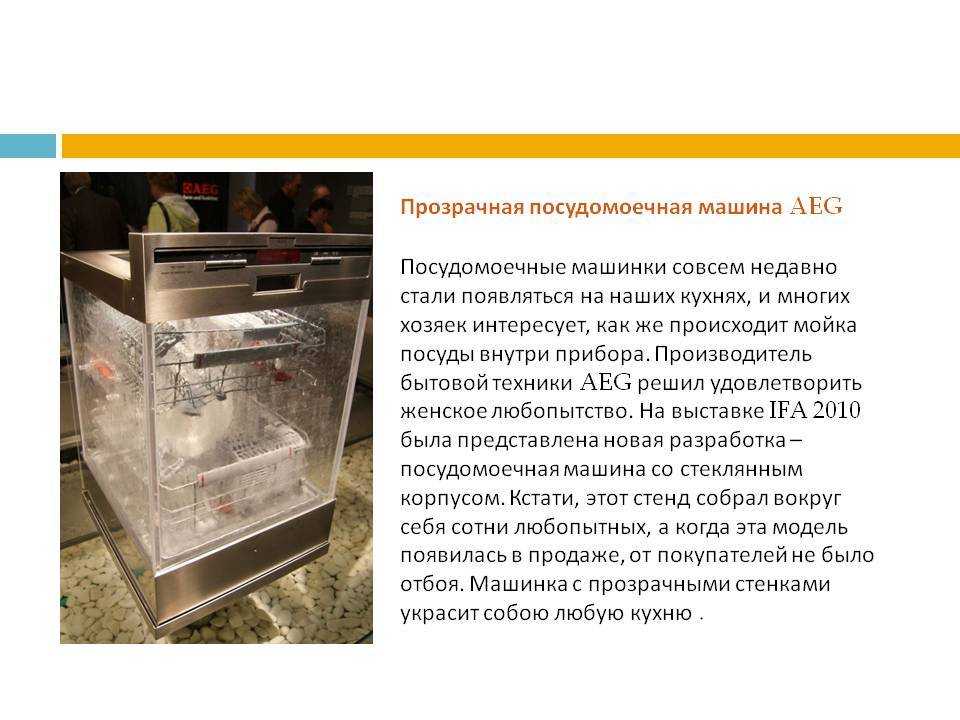

Предлагаем увидеть своими глазами изнутри, что происходит в камере посудомойки, когда она работает:

Посудомоечные машины все увереннее завоевывают сердца покупателей в России и близлежащих странах. Как вы смогли убедиться, с их обслуживанием может справиться любой человек, при этом польза и экономия времени – огромны.

Первый посудомоечный агрегат

Самую первую посудомоечную машину создали еще в 1880 году. Она приводилась в движение вручную механической рукояткой. В последующих модификациях уже применялся мотор. Однако этот агрегат хоть и помогал вымыть посуду, но делал это с ужасающим шумом. В процессе мытья могло и разбиться что-нибудь.

Первая посудомойка была запущена в серийное производство немецким концерном MIELE. Усовершенствованная машина имела достойный вид и представляла собой трехколесный цилиндр.

Принцип работы агрегата — это симбиоз чистоты и экологичности. Машина потребляет минимум электроэнергии и работает бесшумно (до 65 дБ).

Есть еще один несомненный плюс — сохранность природных ресурсов. Этого принципа пытаются придерживаться все современные производители.

Последние модели машин расходуют по минимуму водные и электрические ресурсы: около 14 комплектов посуды можно вымыть всего лишь в 11 л воды.

Подключение Electrolux к водоводам и электричеству

К монтажу приступают по завершении подготовительных работ. Рекомендуемая очерёдность подсоединений – сначала обеспечить водосток, подачу воды, а включение в розетку и пробный пуск сделать после.

Привязка к канализации

Стыковка сливного шланга машины к отводу сифона – операция ответственная: неправильное присоединение может привести к затоплению соседей снизу

Важно, чтобы длины было достаточно, чтобы обеспечить свободный провис рукава. Последовательность монтажа:

1. Снять заглушку с резервного патрубка сифона.
2. Проложить слив так, чтобы от точки выхода потока шланг уходил вверх – это защитит бункер ПММ — посудомоечная машина. «>ПММ от сбрасываемой жидкости.
3. Сделать нижний изгиб. Он выполняет функцию водяного затвора – не допускает проникновения ароматов канализации в рабочую камеру машины.
4. Надеть шланг на отвод, при необходимости – использовать герметик.
5. Зафиксировать соединение хомутом из комплекта поставки устройства.

Если длины рукава недостаточно, его заменяют купленным дополнительно стандартным шлангом «Электролюкс» большего размера. Идея организовать слив отработанной воды в раковину не приветствуется по нескольким причинам: это ни эстетично, ни надёжно. Сточный насос вынужден работать в тяжёлом режиме – подача жидкости на большую высоту. Избыточная нагрузка сокращает ресурс времени безаварийной эксплуатации помпы, приводит к быстрой её поломке.

Подсоединение к воде

Если резервный кран для подключения посудомойки под раковиной не предусмотрен, его нужно установить. Для этого используется приготовленный заранее тройник с вентилем. Последовательность монтажа:

1. Отключить подачу воды в квартиру с помощью крана на стояке.
2. Разъединить холодную трубу в месте примыкания гибкого рукава смесителя.
3. Установить в разъём тройник с вентилем, восстановить проток в затвор на раковине.
4. Подключить шланг посудомойки к отводу нового крана.
5. Открыть затвор на стояке, проверить герметичность соединений.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Если качество воды сомнительное, на стыке крана-тройника и заливного шланга машины встраивают очистительный фильтр. Некоторые модели посудомоек могут . Присоединение выполняется в той же последовательности, что и к холодной трубе.

Нюансы работы посудомойки

Если вы только приобрели машину, то лучше провести тестовый запуск устройства. Он поможет избавиться от смазочных материалов, которые могли остаться на изделии. К тому же это поможет проверить качество установки конструкции посудомоечной машины. Проверить скорость, с которой поступает вода, как она нагревается и не выливается ли жидкость из устройства. Все неполадки можно убрать вот именно на этом этапе.

Для того чтобы его провести, надо использовать специальную соль или моющее средство, которое обычно идёт в комплекте. Для начала надо узнать, какая жёсткость вашей воды. Это не составит труда для работающей посудомоечной машины Бош. Они укомплектованы специальными полосками, которые помогут определить жёсткость воды. Просто опускаете одну из них в жидкость и сверяетесь с табличкой, которая тоже есть в комплекте. Жёсткость влияет на то, какой расход соли надо установить в устройстве.

Отсек с солью надо заполнить полностью водой. Её туда надо залить один раз, как раз перед тестовым запуском. Для того чтобы поместить соль в этот отсек, надо воспользоваться специальной лейкой. Надо, чтобы её было видно через отверстие. Если выльется оттуда немного воды, то это не страшно. Когда закроете отсек крышкой, просто вытрите её.

Для эффективной работы устройства надо обзавестись специальным ополаскивателем, таблетированным или порошковым моющим средством и солью, которая смягчает воду (это именно та соль, которая нужна для тестового запуска). Можно покупать все эти средства по отдельности. Но лучше брать готовые наборы одного производителя. Как правило, в этом случае они имеют компоненты, которые прекрасно сочетаются и дополняют друг друга в процессе работы.

Сколько времени занимает мытьё посуды

Время работы посудомоечной машины зависит от того, какой режим вы выбрали, и от модели устройства. К примеру, если вы выбрали программу с замачиванием и предварительным полосканием, то будьте готовы к тому, что агрегат будет работать на 20 минут дольше. Подбирать режим следует в зависимости от того, насколько грязную посуду вы ставите мыться.

Также на время работы агрегата влияет температура воды, необходимая для мойки. Например, если вы выбираете режим, для которого нужна вода 70 градусов, то придётся ждать ещё на 20 минут дольше. Посудомоечная машина может работать от получаса до трёх часов.

Приведём несколько самых популярных режимов и время, за которое вы получите чистую посуду:

1. Интенсивный режим применяется для мытья очень грязной посуды с использованием воды температурой 70 градусов. Мойка длится 60 минут.
2. Нормальный режим предполагает сушку и дополнительное полоскание. В этом случае мойка будет длиться 100 минут.
3. Быстрая мойка нужна, чтобы справиться с лёгкими загрязнениями, и длится полчаса.
4. Экономичный режим используется для экономии ресурсов и мойки стандартных загрязнений. Длится этот режим 120 минут.

Это самые стандартные режимы. В большинстве устройств их намного больше с дополнительными функциями. К примеру, довольно распространённым дополнительным режимом является деликатный. Он нужен, чтобы мыть хрупкую посуду из хрусталя, стекла или фарфора. Как правило, длительность работы устройства в этом режиме практически два часа. Но если названий этих режимов на устройстве не найти, то ориентируйтесь по температуре. Режим на 35-45 градусов будет работать полтора часа, на 45-65 градусов – 165 минут, на 65-75 градусов – 145 минут, быстрая мойка – немного больше получаса, предварительное полоскание – 15 минут.

Определяем степень загруженности прибора

Машины рассчитаны на определённое количество комплектов посуды. Для каждой машины он разный. Может быть на 6 или 12 комплектов. Эта информация написана в техническом паспорте устройства.

Однако не всегда вам надо помыть именно столько посуды, и загрузить устройство полностью просто нечем. Поэтому производители агрегатов позаботились о том, чтобы домохозяйкам не приходилось копить грязную посуду и мыть только определённое количество комплектов посуды.

Современные посудомойки, например, марки Электролюкс, имеют принцип работы, при котором можно выбирать режим не только исходя из времени и температуры воды, но и степени загруженности агрегата. Очень популярна функция половинной загрузки. Она помогает, если вам вместо, к примеру, 12 комплектов надо загрузить всего лишь 6. Устройство рассчитает необходимое количество воды, моющего средства и электроэнергии именно для этих шести комплектов. То есть, будет работать лишь наполовину возможной мощности.

Ремонт посудомойки в домашних условиях на примере модели Bosh Silence Plus, видео

Увеличение площади кухонь в новостройках позволяет вместить туда много полезной техники, в том числе посудомоечную машину (ПММ). Этот аппарат облегчает женские обязанности и предоставляет больше времени для досуга.

Функционал и устройство посудомоечной машины может отличаться у разных моделей, поэтому при выборе такой техники нужно изначально подробно изучить её характеристики.

• Конструктивные составляющие посудомойки
• Типы современных моделей
• Дополнительная функциональность ПММ
• Схема работы посудомойки
• Виды сушки в посудомоечной машине
• Ремонтопригодность деталей ПММ Электрический циркуляционный насос
• Помпа сливной системы
• Плата аппарата управления
• Впускной водный клапан
• Проточные нагреватели и ТЭНы
• Элементы осушительного оборудования
• Прочие комплектующие ПММ

Выводы и полезное видео по теме

Главная функция у неё одна – очистить от загрязнений вложенную внутрь посуду. Но обеспечение хорошего результата возможно только при правильной работе её узлов.

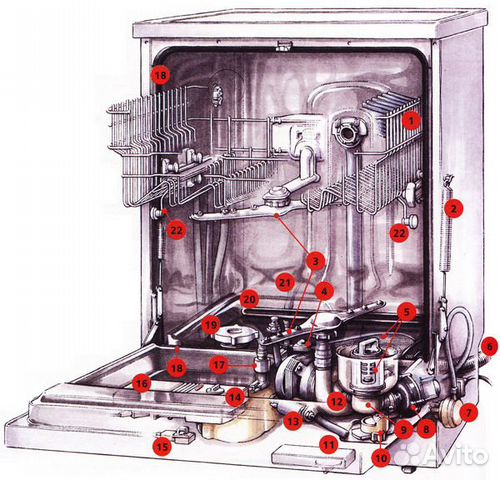

К основным деталям посудомоечной машины относят:

1. Панель управления.
2. Герметически закрывающаяся внутренняя камера.
3. Блоки распылителей (коромысел).
4. Циркуляционный насос, обеспечивающий возврат на распылители стекающей воды.
5. Отсек для моющего средства, ополаскивателя, смягчителя воды.
6. Корзины для посуды, полки для бокалов.
7. Система водяных фильтров.
8. Проточный нагревательный элемент.
9. Поплавковый выключатель.
10. Шнур питания.
11. Впускной водный клапан.
12. Сливная помпа.
13. Система шлангов.
14. Прессостат.
15. Лампа.

Перечисленные детали составляют основу типовой ПММ, но в её конструкции могут быть предусмотрены и другие модули. Пользователю для обозрения доступно только внутреннее пространство моющей камеры. Именно в нем расположены основные элементы, отвечающие за чистоту обрабатываемой посуды.

Основными деталями, расположенными внутри рабочего пространства посудомоечной машины, являются:

1. Корпус ПММ. Выполненен из нержавейки. Его стенки не испытывают сильного механического воздействия, поэтому толщина металла у бака минимальна.
2. Коромысла для разбрызгивания жидкости под давлением. Они не имеют специального привода, а вращаются благодаря косому расположению нескольких выходных отверстий.
3. Корзины для укладки посуды. Их во внутреннем пространстве может помещаться несколько. Размер корзин обычно отличается: внизу располагается более просторная для кастрюль, а вверху – компактная для тарелок, кружек, столовых приборов.
4. Система фильтров. Находится в нижнем секторе бака, состоит из верхней сетки и расположенного под ней решетчатого стакана.
5. Отсек для загрузки средств. Предназначен для моющего вещества, ополаскивателя и смягчителя воды. Эти три емкости могут быть расположены отдельно или соединяться в рамках одного дозатора.
6. Уплотняющие резинки и лампочка.

Без перечисленных компонентов посудомоечная машина просто не сможет качественно выполнять свои функции. Но внутри ПММ могут устанавливаться и другие элементы, обеспечивающие расширенные возможности и позволяющие облегчить работу с устройством.

Предлагаем ознакомиться Выбор фильтра для стиральной машины при плохом качестве воды и для её смягчения

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

1. Встраиваемые под столешницу.
2. Стоящие отдельно.
3. Компактные переносные.
4. С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. При правильном монтаже передний край машинки таких размеров будет находиться вровень со столом. По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Устройство посудомоечной машины

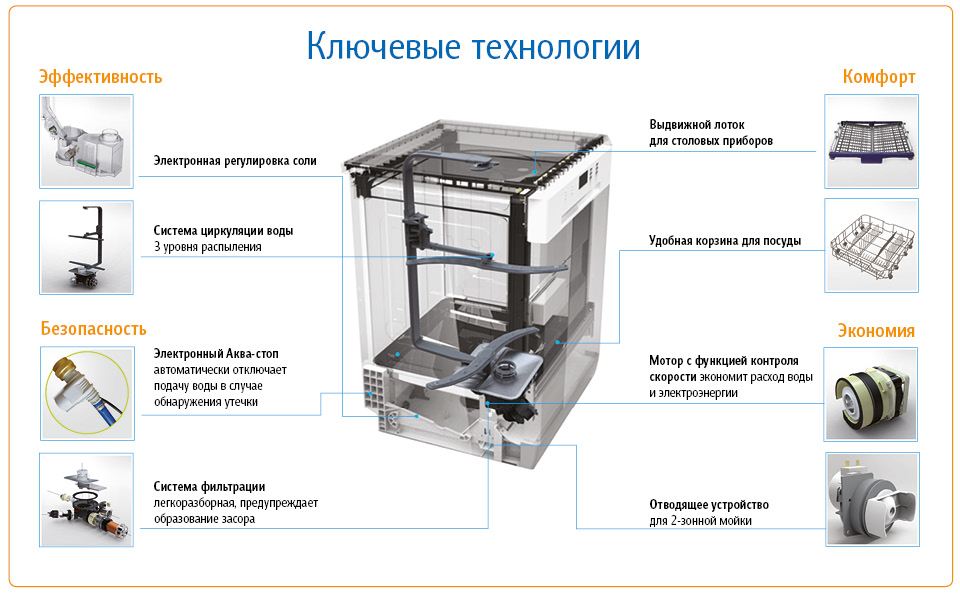

Конструкция посудомойки состоит из главных и второстепенных элементов. При этом каждый узел имеет свое предназначение. От их слаженной работы зависит то, насколько чистыми станут ваши тарелки по завершению цикла.

Основные элементы

Главные узлы посудомоечной машины – это детали, которые принимают непосредственное участие в работе устройства:

1. Плата управления. Руководит всеми процессами.
2. Дисплей, панель управления.
3. Нагревательный элемент, оснащенный термостатом (проточный водонагреватель).
4. Насосы. Циркуляционный – для подачи чистой воды, сливной (дренажный) – для откачки использованной воды в канализацию.
5. Шланги. Для залива и слива воды.
6. Камера мойки. Содержит несколько корзин для загрузки различной посуды.
7. Датчики. Первый следит за температурой, второй – за уровнем жидкости и давлением.
8. Фильтры. Не пропускают внутрь грязную воду и очищают стоки от остатков еды.
9. Ионообменник. Содержит специальные смолы, которые снижают жесткость воды.
10. Разбрызгиватели. Верхнее и нижнее коромысла, подающие воду непосредственно в камеру.
11. Отделения для соли и моющего средства.

Панель управления посудомойкой, дисплей либо индикаторы состояния находятся спереди корпуса.

Камера, в которой происходит процесс мойки, изготавливается из нержавеющей стали. Лотки можно вынимать, наполнять различной посудой и устанавливать на место. Для снижения уровня шума устройства дверца оснащена резиновым уплотнителем.

Дополнительные элементы

Перечень второстепенных узлов представляет собой различные модули и средства, которые направлены на улучшение качества работы посудомоечной машины. К ним относятся следующие элементы:

1. Теплообменник. Служит для постепенного остывания воды, более быстрой сушки посуды и увеличения энергоэффективности ПММ.
2. Вентилятор и электронагреватель. Отвечают за процесс ускоренной сушки путем генерации горячего воздуха и его распределения внутри камеры.
3. Датчик загрязненности жидкости. Анализирует состояние рабочей воды, процент моющего средства в ней, расход и т.п. Автоматически выбирает оптимальную программу для мытья посуды.
4. Сенсор жесткости воды. Подбирает режим мытья на основе уровня жесткости.
5. Сенсор количества соли. Проверяет, соответствует ли нормам объем регенерирующей соли.
6. Sensor Dry (в моделях с функцией сушки). Датчик отслеживает температуру воды, воздуха и подбирает программу сушки.
7. Индикация в виде красного или зеленого светового луча. Удобная функция для встраиваемых ПММ. Луч направлен на пол и отображает текущее состояние машины (в моделях первого поколения луч меняет цвет по завершении цикла мойки, а в ПММ второго поколения работает, как проектор – проецирует на пол время до конца цикла).
8. Специальный держатель посуды для напитков. Позволяет зафиксировать в камере бокалы, стаканы и прочие емкости. Подобные держатели можно приобрести отдельно.
9. Разбрызгиватели для нестандартных предметов. Коромысло для мытья противней, подносов, тазов.
10. Цеолит. Минерал, который улучшает качество мытья посуды. Впитывает много влаги и сокращает процесс сушки.

Материал конструкционных элементов может отличаться в зависимости от производителя и ценовой категории посудомоечной машины. Например, корзины бывают металлические и пластиковые. Разбрызгиватели преимущественно пластмассовые, поэтому загрузку и выгрузку посуды нужно проводить аккуратно.

Сушка

О том, как устроена посудомоечная машина, можно говорить часами, решили, для одного раза достаточно. Напоследок поговорим о сушке. Различают следующие виды:

1. Турбо.
2. Конденсационная.

В первом случае процесс напоминаем происходящее внутри стиральной машины LG или Samsung. Доступен вентилятор, прогоняющий жаркий воздух через рабочую камеру. Испарившаяся жидкость выбрасывается на кухню. Способ скоростной и энергозатратный.

Сегодня большинство посудомоечных машин снабжено конденсационной сушкой, при которой влага испаряется сама, выпадает росой на стенках рабочей камеры, стекает к дренажному насосу. Помпа качает потихоньку, пока видит, что качать.

Располагаем сведениями, в некоторых посудомоечных машинах встроены сушки с участием теплообменника, реклама на слухи не реагирует, предлагаем не забивать голову лишней информацией. Время работы посудомоечной машины отображается специальным индикатором, время на сегодня вышло! До встречи.
