Как крепить плинтус - виды, характеристики, монтаж своими руками

Использование навеса для удлинителя в работе

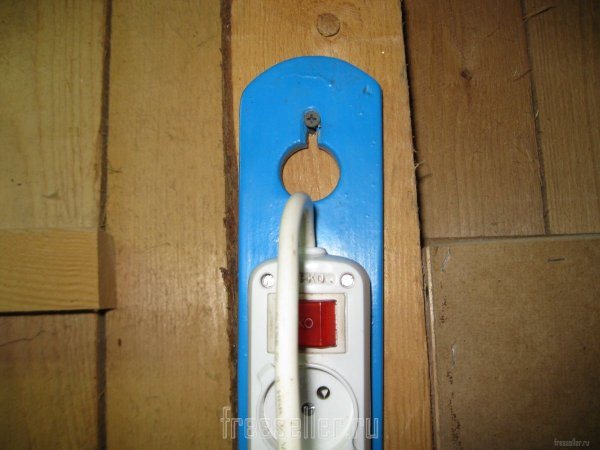

После этого, его можно легко повесить на стену, ввернув в нее два шурупа. Причем вешать удлинитель можно либо вертикально.

Либо горизонтально, что мне кажется более удобным, особенно для удлинителя с выключателем.

Кстати, данный удлинитель постоянно висит у меня на стене крыльца, у основной розетки. Надо сказать, что это очень удобно, поскольку основная, довольно мощная розетка, служит для подключения большой нагрузки, например, электросварки. А в том случае, если нужно подключить несколько электроинструментов, я как раз использую этот удлинитель, подключив его к данной розетке.

Технология установки

Прежде чем приступать к работе, необходимо все тщательно продумать и осуществить подготовительные работы. В первую очередь следует решить, где будет проходить проводка. При планировке следует рассчитать общую длину кабеля.

Следующий этап – это покупка всех необходимых материалов для электромонтажа. Следует учитывать, что если планируется дополнительная установка розеток, то необходимо приобрести специальную коробку для установки электрических изделий в плинтус, как показано на фото ниже. Либо можно с помощью кабель канала поднять проводку вверх и установить накладную розетку.

Затем можно приступать к установке. Для этого необходимо:

Убрать старый непригодный плинтус.
Снять защитную панель короба. Должна остаться только установочная планка, с которой в дальнейшем и будут осуществляться работы.
Из внутреннего угла начинаете установку крепления. На торцевую сторону планки наденьте угловой переходник. И в том месте, где планируется проводка, приложите планку.
С помощью шила необходимо сделать проколы для крепления. На стене при этом отметки должны быть небольшие.
Затем плинтус убирается, и с помощью перфоратора делаются отверстия диаметром в 6 мм, в которые вставляются дюбеля.
Установочная планка возвращается на место и прикручивается саморезами.
С помощью специальных переходников плинтус крепится к каркасу.
Как только планка была установлена, можно приступать к монтажу проводки. Для этого все провода помещаются в специальные кабель каналы или на полки. Если есть необходимость, то провода дополнительно фиксируются механическими крепежами.
Там, где должны быть подрозетники, проделываются отверстия. Чтобы избежать повреждения изоляции, его края следует зачистить с помощью напильника. Следующий этап – это установка розеток и их фиксация.
После прокладки проводки установите на место лицевую панель.

На видео наглядно демонстрируется, как провести проводку в плинтусе своими руками:

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Учитывая спрос потребителей, производители делают разнообразные конструкции плинтусов для прокладки проводов. Основой для плинтуса является каркас с кабельканалами, которая закрывается декоративной крышкой. Учитывается материал, из которого изготавливаются изделия, в связи с повышенной опасностью возгорания он делается из негорючих материалов. В большинстве случаев это прочный и эластичный пластик, плинтуса могут быть одноканальные и многоканальные. Одноканальная модель предусматривает широкий канал, в который укладывается нескольких кабелей, от трех до пяти в зависимости от диаметра.

Есть удачная конструкция, когда кабель канал крепится на стену, повода укладываются в него, на него и под него, получается три отсека. Потом сверху фиксируется декоративная панель и получается отличный плинтус, со скрытой проводкой.

Плинтус с 3 каналами

Независимо от различий, модели и производителя плинтусов все они имеют общие основные элементы:

Каркас;
Декоративные соединяющие планки;
Соединители для внутренних углов;
Соединители для внешних углов;
Внешняя декоративная панель.

Крепится каркас к стене внизу у самого пола, остальные элементы фиксируются вручную, для сборки не требуется высокой квалификации и специального инструмента. Поэтому строители и электромонтажники с удовольствием используют эту технологию при отделке помещений в жилых и административных помещениях, каменных и деревянных зданиях. Плинтуса имеют различные цвета, ламинируются под дерево разной породы, для заказчиков большой выбор для любого интерьера. С технической точки зрения считают, что это метод укладки открытой проводки, но по факту она надежно спрятана и защищена от внешнего воздействия.

Выбираем и устанавливаем напольные молдинги

Плинтус напольный с кабель каналом – это избавление от необходимости штробить стены с тем, чтобы убрать в них проводку. Ранее у нас была только одна альтернатива штроблению: противопожарные короба, которые прокладываются поверх стен. Теперь мы можем убрать в напольный багет все, кроме, пожалуй, проводов для потолочных светильников. Самый распространенный вариант такого молдинга – из ПВХ. Модели производятся из этого материала разными по размеру и цвету, а некоторые даже с прозрачным кабель каналом. Реже используется алюминий и совсем редко – дерево.

Пластиковые молдинги

Во-первых – привычный всем нам напольный молдинг с каналом по центру. Вмещает в себя небольшое количество проводов, и подойдет, если вам нужно просто спрятать телевизионный кабель. Существует даже специальная фурнитура для вывода разъема наружу. Вы просто устанавливаете несколько таких точек вывода в нужных местах, и тем самым избавляете себя от лежащих тут и там «змей» проводов. На следующем фото вы можете рассмотреть, как все это выглядит.

Плинтус ПВХ с кабель каналом и выводом разъема наружу

Следующий пластиковый плинтус с кабель каналом предназначен для укладки в него большего количества проводов. Для этого на монтажной рейке имеются специальные разделители. Так же, как и для предыдущего молдинга, для этого имеются в продаже все виды фурнитуры: углы, соединители, розетки и выводы для проводов.

Высокий плинтус с кабель каналом имеет несколько отделений внутри

А молдинги, которые вы видите на следующем фото, сами по себе являются коробами для проводов. Правильное название – плинтусные кабель каналы. Если вам нужно спрятать всю квартирную электропроводку, то лучше остановить свой выбор именно на них. Эти молдинги имеют повышенную пожаробезопасность, и очень хорошо защищены от проникновения внутрь пыли и влаги. Производятся они из самозатухающего ПВХ высокого качества и могут выдерживать очень высокие температуры.

Кабельный плинтус для разводки электричества по квартире или дому. Цвет может быть белый, стальной или натурального дерева

Деревянные и алюминиевые багеты

Плинтус деревянный с кабель каналом в продаже почти не встречается, и, как правило, его приходится делать на заказ. Чаще можно встретить такой вариант, как на фото, когда провод протягивается по выемке в клипсах от молдингов. Однако ничего, кроме телевизионного или интернет кабеля сюда укладывать нельзя по правилам пожарной безопасности. Это связано с тем, что содержимое будет напрямую контактировать с деревом. Примерно таким же образом выглядит и такими же ограничениями в эксплуатации обладает и шпонированный МДФ плинтус с каналом.

Как проложить кабель в плинтус из дерева: монтажная клипса

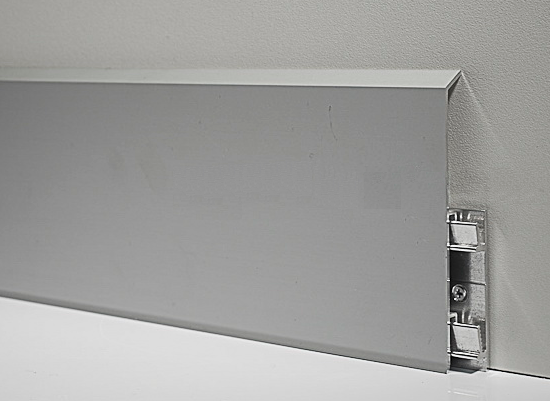

Алюминиевый плинтус с каналом под провода также отлично выполняет свое предназначение. Он немного проигрывает пластику и дереву по эстетическим качествам, однако в отношении пожаробезопасности алюминий, конечно же, лучше остальных вариантов. Конструкции могут быть рассчитанными на разное количество проводов, а сам плинтус делается как целиком из алюминия, так и с пластиковой монтажной рейкой.

Широкий алюминиевый плинтус для проводов

Устанавливаем молдинги

Монтаж плинтуса с кабель каналом займет у вас времени не больше, чем установка любого другого вида молдингов. Все что нам для этого понадобится, это сам багет, дрель и/или шуруповерт, саморезы и дюбели (40мм).

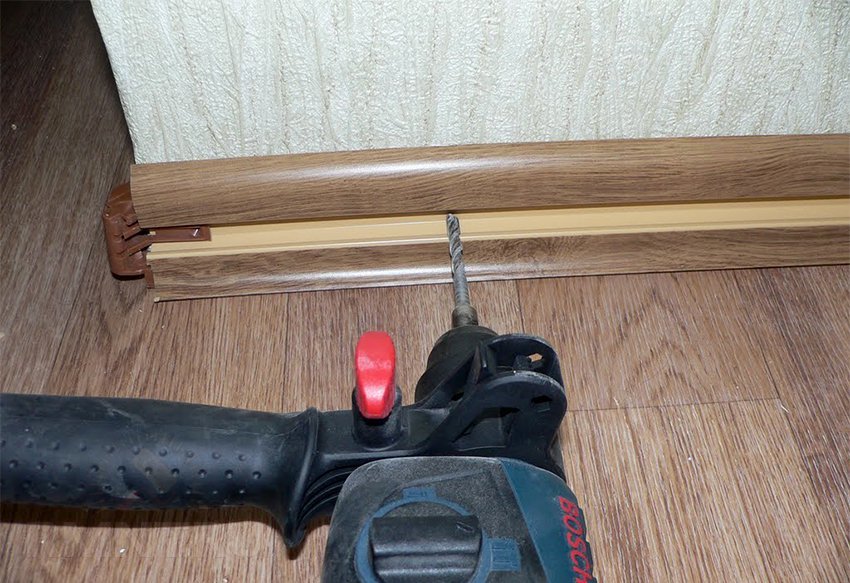

Размечаем на стене расположение нашего молдинга, выставляем, а затем высверливаем отверстия под саморезы. Переносим эти точки на плинтус и рассверливаем его. Если вы купили молдинг с уже готовыми отверстиями на монтажной рейке, то на стене разметку делаем в соответствии с ними. Прикручиваем багет к стене, делаем прокладку кабеля и/или проводов.

Крепление плинтусов с кабель каналом осуществляется при помощи саморезов и дюбелей. Далее идет укладка кабеля

Если нужно установить на плинтус розетку или выключатель, то между отрезками молдинга оставляем зазор в 60-70 мм. Вытягиваем провод через отверстие в корпусе провод и крепим розетку/выключатель к стене на саморезы, крепим внутрь контактную пару.

Как проложить электропроводку и установить розетку на молдинг

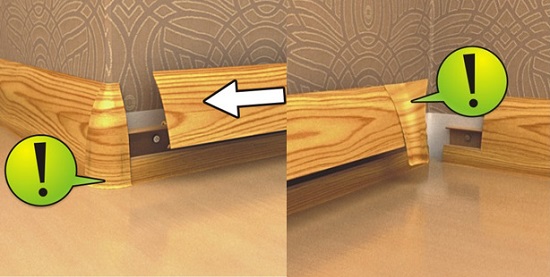

А теперь завершающая часть работ. Нужно установить на молдинг внутренние и внешние углы, соединители и торцевые заглушки. Защелкиваем на монтажной рейке внешнюю часть плинтуса.

Как уложить напольный плинтус с кабель каналом: установка фурнитуры и внешней части молдинга

Алгоритм действий

Первое и самое важное правило: соблюдение техники безопасности, поэтому перед началом работ обязательно убедитесь, что ни один провод не поврежден, а инструменты собраны в одном месте.
Проследите, чтобы плинтус был очищен от грязи и пыли, а дальше переходите к измерениям помещения и хлыстов. Запомните, что плинтус должен входить в элементы комплекта (уголки, заглушки и стыковочные элементы) на 5 мм, поэтому, отмерив нужную длину, прибавляйте к этому значению по 10 мм.
Когда измерения будут произведены, приступайте к распиловке с помощью стусла
Обратите внимание на несколько моментов:

хлыст уложите на оборудование так, чтобы сторона, соприкасающаяся с полом, была плотно прижата к стенке стусла;
та сторона, что будет крепиться к стене, во время распиловки должна лежать на основании стусла;
с помощью ножовки или пилы отрежьте нужную часть.

Далее необходимо отметить места, в которых вы будете сверлить отверстия. Первое из них следует делать примерно в 8 см от угла, а после двигайтесь дальше, располагая отверстия через каждые 50–60 см. Если же поверхность стены неровная, то сверлите чаще, чтобы между стеной и плинтусом не было пустоты.
Прошли и этот этап?, — смело вбивайте дюбеля в подготовленные отверстия. Затем, поднеся хлыст к стене, сделайте в нем отверткой или шилом дырки, через которые вы вставите саморез в дюбель и крепко прикрепите плинтус к стене.
Наконец, осталось только уложить кабель в паз и закрыть наружным хлыстом.

Как вы уже поняли, установить плинтус и проложить в нем кабель — задача нетрудная и очень полезная, ведь совершив всего лишь несколько простых действий вы спрячете нежелательные провода и улучшите внешний вид помещения.

Интересные статьи:

Демонтаж унитаза своими руками

Читать

Об услуге «Муж на час» для телеканала «Ветта»

Читать

Вас заинтересует:

Прокладка кабеля

Выравнивание потолков

Косметический ремонт помещений

Как укладывать широкий плинтус

Особых трудностей в монтаже плинтуса напольного широкого нет. Работы по укладке осуществляются на клипсы крепежные или самые простые саморезы, которые нужно вкрутить в дюбели.

Если установка проводится при помощи клипс, первым делом устанавливают потайной крепеж, на который впоследствии насаживают планку плинтуса до характерного звука защелкивания. Таким образом, происходит соединение элементов изделия. Данный метод лучше всего подойдет для использования на идеально ровных стенах, потому что кривых поверхностях, сделать это будет очень трудно.

Для того, чтобы установить плинтус напольный пластиковый на саморезы, запаситесь нужным инструментом и материалами:

дрелью;
шуруповертом;
угольником;
рулеткой;
карандашом или маркером;
канцелярским ножом.

Первым делом, определитесь с точным количеством необходимых планок и крепежных элементов: заглушки боковые, уголки внутренние и внешние, планки соединительные, которые нужны для соединения двух планок плинтуса. Такие элементы можно приобрести в любом магазине с крепежом, а также в специализированных точках продаж плинтусов.

Важно!

Укладку плинтуса следует начинать с углов помещения. Планки соединения лучше всего лучше определять в тех точках, где в будущем должна стоять мебель. На плинтусе делают разметку и нарезают на необходимые куски. Широкий пластиковый плинтус на углах отрезают точь-в-точь без зазоров, и вставляют во внешние и внутренние углы. Дюбеля устанавливают на расстоянии, которое зависит от того насколько ровной является стена, и чаще всего оно равно 30 — 50 см. для этого, выбирают тонкое сверло и делают отверстие в плинтусе, далее шестимиллиметровым сверлом сверлят дырки под дюбеля. Следующим шагом вкручивают саморезы, которые нужно закрыть специальными заглушками, подобранными по цвету плинтуса.

Самой простой установкой отличается плинтус широкий напольный пластиковый с кабель каналом с планкой для декора. Для этого необходимо снять планку, забить дюбели, закрутить саморезы, уложить проводку и кабель, а затем установить на место планку для декора.

Плинтусы такого вида бывают трёх типов

Простой: ПВХ плинтус, исполненный с одним кабель каналом.
Широкий: ПВХ плинтус, исполненный с двумя кабель каналами.
Наращиваемый: ПВХ плинтус, на который при необходимости можно монтировать ещё несколько кабель каналов.

Плинтуса с кабель каналом получили очень широкое распространение благодаря своим несомненным достоинствам, к числу которых относятся:

Относительная дешевизна этих изделий по сравнению с аналогами из других материалов.
Монтаж таких плинтусов с кабель каналом настолько прост, что человеку его осуществляющего не требуется специальной подготовки.
Наличие специально изготовленных каналов для укладки кабелей и проводов, а также возможность использовать для этих целей технологические пустоты в плинтусе.
Возможность сочетать плинтус по цвету с покрытием пола и стен.
Простота работ по добавлению в канал новых кабелей и проводов.
Отсутствие необходимости особого ухода за ними – покраски, помывки.
Устойчивость к воздействию влаги, сухости, солнечных лучей, перепаду температур.

Последовательность работ по установке, монтажу и эксплуатации плинтусов такого предназначения одинаковы, поэтому рассмотрим эти работы на примере простого плинтуса.

Монтаж плинтуса с кабель каналом не требует диагональных спилов

Как правило, такие плинтуса имеют фигурный профиль аналогичный тому, какой придают плинтусам, сделанным из других материалов, но цельных. Прежде чем приобрести такой плинтус с кабель каналом необходимо тщательно обследовать помещение, в котором они будут смонтированы. В процессе обследования необходимо установить следующие детали.

Периметр помещения – для того, чтобы знать какое количество метров плинтуса покупать. Следует учесть, что такие плинтуса выпускаются только одной стандартной длины – 2,5 метра. Поэтому в зависимости от длины стены придётся их обрезать или наращивать. При наращивании образуются стыки, которые нужно будет декорировать и концы сращиваемых деталей соединять между собой. Для этого потребуются стыковочные элементы. Нужно знать их количество. В зависимости от того какое количество метров вы приобретёте продавец может предложить дополнительно 5 – 10% от общей длины заказанных плинтусов. Соглашайтесь. Этот запас послужит гарантией того, что купленного хватит. Стоимость несколько возрастёт. Но уверенность того стоит.
Количество углов в помещении. Большинство помещений прямоугольные. Но в любом из них имеется как минимум две ниши: дверной проём и ниша для батарей центрального отопления. Значит, к четырём внутренним угольникам следует добавить ещё два внутренних и четыре внешних, если стена где оборудован дверной проём достаточно толста. Если такая стена тонкая и нет необходимости заводить плинтуса в этот проём, то можно обойтись специальными заглушками.
В офисных помещениях, где имеется несколько рабочих мест, к каждому из них нужно будет делать выводы кабелей. Более аккуратно такая разводка будет выглядеть, если применить специальные муфты, через которые нужные кабели и провода будут выведены наружу. Количество таких муфт можно будет определить в процессе разметки периметра.

Следующий этап работ подготовка поверхностей пола и стен к монтажу ПВХ плинтусов. Несмотря на то, что по своей структуре материал, из которого выполнен плинтус, достаточно гибок, следует максимально выровнять эти поверхности. Если такой возможности не имеется, в её центре сделать пометку для установки дюбеля, чтобы впоследствии прижать в этом месте плинтус к стене.

Пошаговая фото инструкция по монтажу плинтуса с кабель каналомНесущим элементом такого ПВХ плинтуса является канал. Он сделан так, что дно его плотно прилегает к стене. Это позволяет крепить плинтус к ней. В зависимости от размера плинтуса на расстоянии равном половине ширины части его прилегающей к стене прочертить линию по всему периметру, где через каждые 50 – 60 см нанести пометки для сверления отверстий под дюбели.

Установку плинтусов следует начинать с внутреннего угла вдоль самой длинной части стены. После того как все отверстия в стене будут просверлены в дне кабель канала прокалываются в соответствующих местах отверстия для дюбелей. Ими плинтус с кабель каналом прижимается к стене, но не плотно, наживляется. Это необходимо для того, что бы отогнув верхний или нижний край плинтуса можно было заправить под кромку кабели. Затем по заранее принятому решению в технологические пустоты сверху и снизу укладываются кабели и провода.

Виды накладок для плинтусов и их применение

Принимая решение следует учитывать предназначение того или иного кабеля. Как правило, укладываются три типа кабелей:

Антенный кабель для телевизора.
Кабель для телефонной связи.
Витая пара для интернета.

Отрицательные стороны

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

ультрафиолетовые лучи;
механические повреждения;
химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Часто в плинтус попадают пыль и мусор, которые сложно удалить

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Особенности крепления плинтусов разного вида

В целом, все существующие методы крепления плинтуса можно разделить на две категории – установка за счет крепления к полу и монтаж к стенам. Выбирать придется в зависимости от типа плинтуса и особенностей конструкции жилого помещения.

Особенности установки плинтусов из МДФ и дерева

Установка плинтуса из дерева начинается с обработки самих изделий лаком или другим средством, которое защитит их от гниения в результате попадания на них влаги. Также плинтуса можно покрасить после установки. Из-за того, что такой плинтус практически не гнется, основания, то есть и полы, и стены, перед его установкой рекомендуется хорошо выровнять при помощи шпатлевки. Деревянный плинтус обычно крепится при помощи саморезов или гвоздей и монтаж может производиться как к стене, так и к полу. При необходимости демонтировать их будет довольно сложно, не повредив.

Деревянный плинтус

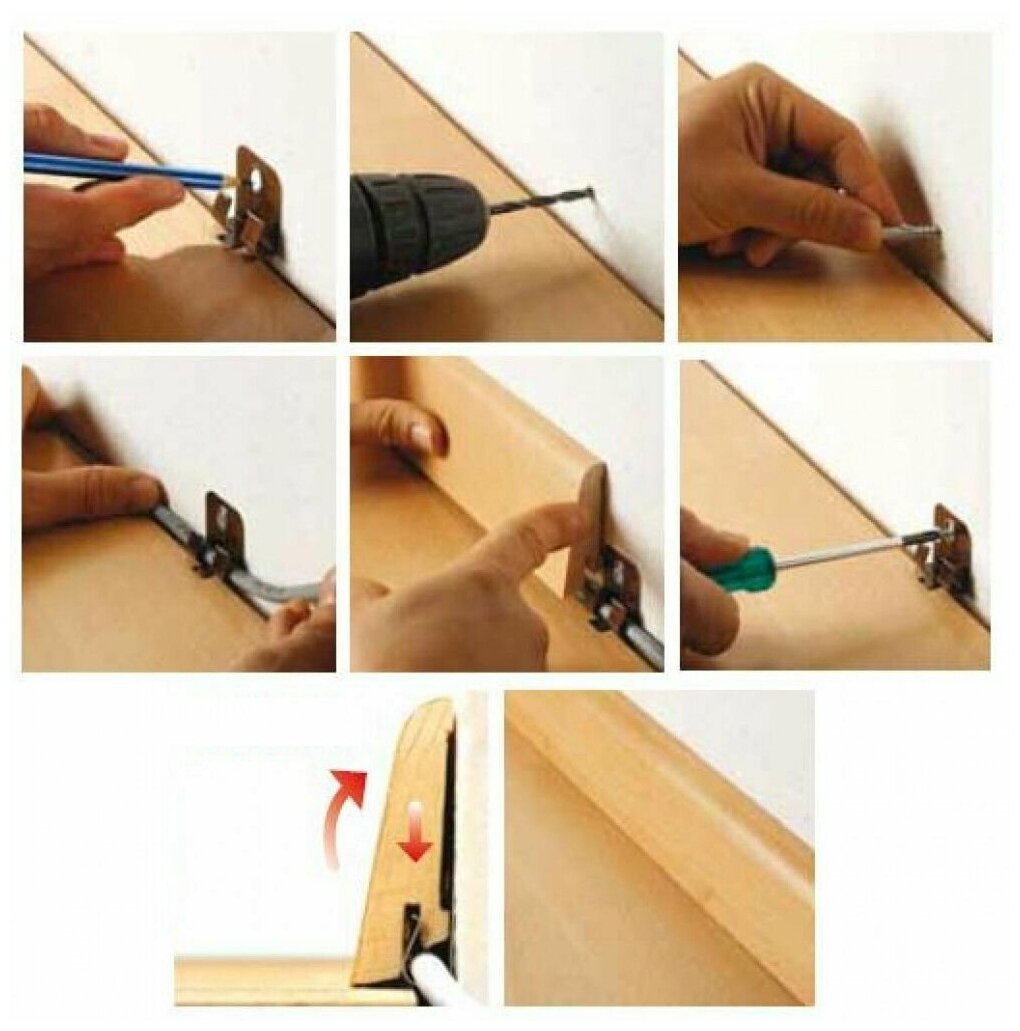

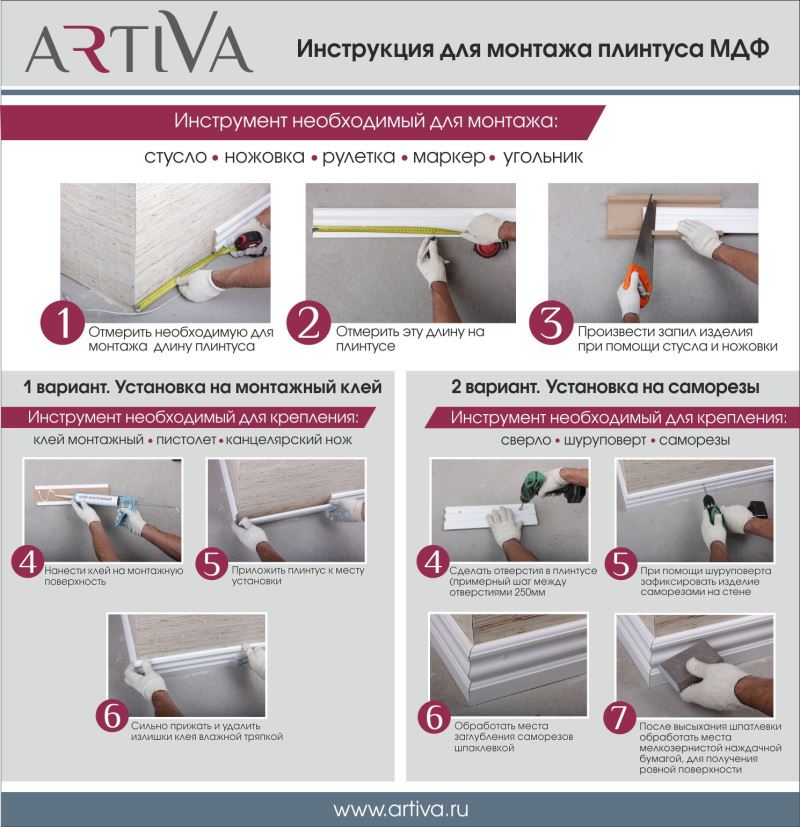

Плинтус из МДФ монтируется обычно при помощи специальных скоб (кронштейнов), которые закрепляются на стенах. И если деревянные плинтуса для стыковки в углах просто подпиливаются, то для МДФ материала продаются специальные заглушки. При необходимости демонтажа такие плинтуса легко снимаются и затем надеваются на свое место.

Плинтусы МДФ

У таких плинтусов при формировании углов необходимо все спилы тщательно зашлифовать и обработать средством, предотвращающим гниение и образование плесени. Без определенных навыков работать с таким видом материала достаточно сложно.

Особенности пластиковых плинтусов

Плинтуса пластиковые могут иметь кабель-канал, а могут и производиться без него. Если у изделия имеется место для прокладки проводов, то оно будет прикрыто заглушкой. Благодаря этому, все коммуникации при необходимости можно легко вынимать и ремонтировать – достаточно лишь удалить эту самую заглушку. Как только работа будет окончена, планка просто ставится на место и защелкивается.

Пластиковый плинтус

Установка пластикового плинтуса

Стандартная длина плинтуса из пластика равна 2,5 м, что обеспечивает удобство при транспортировке и монтаже. Поперечное сечение плинтуса варьируется от 15 до 25 мм, а высоту он может иметь разную – от 30 до 150 мм. Чаще всего для установки в квартире используются изделия с высотой профиля около 50-60 мм – они называются универсальными.

Таблица. Рекомендуемая высота плинтуса.

Высота потолка, м	Высота плинтуса, мм
До 2,5	До 70
До 3	70-90
Более 3	Более 90

Инструменты и расходные материалы, необходимые для установки пластикового плинтуса

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Шаг 1, приобретение материала

Прежде всего, нужно произвести расчёт необходимого количества материала, прямых соединительных креплений, заглушек, а также внутренних и внешних угловых соединений.

Ещё для установки потребуются так называемые дюбель–гвозди. Они приобретаются из расчёта, один, на каждые 250, периметра помещения, плюс 10% от общего количества, на непредвиденные ситуации (например, поломка дюбеля).

Общая характеристика

Прокладка кабеля в плинтусе (фото представлено далее) отличается простотой и скоростью монтажа. При выполнении установки электрических коммуникаций далеко не всегда хозяева квартиры или дома решаются проводить капитальный ремонт. В некоторых случаях приоритетным остается сохранение существующей отделки в первоначальном виде. Именно в этом случае владельцы недвижимости выбирают монтаж провода открытым способом. Применение в этом случае специального плинтуса является хорошим решением.

Штробление стен значительно удорожает процесс ремонтных работ. Например, стоимость создания погонного метра канавки под электрокоммуникации составляет от 100 до 200 руб. При этом в помещении образуется много пыли, строительного мусора. Такую процедуру делают только при капитальном ремонте.

Также следует отметить, что далеко не для всех помещений разрешается проводить кабель скрытым способом. Например, если дом очень старый или он построен из древесины, рекомендуется устанавливать коммуникации открытым способом. Стоимость плинтуса составляет всего около 80 коп. за планку (2,5 м). Это делает представленный способ монтажа востребованным.
