Регулировка пилы

Изначально все пилы отрегулированы на заводе, но рано или поздно пользователю наверняка понадобится поправить настройки. Перечислим некоторые основные. Когда пила установлена в «нулевое» положение, а заготовка прижата к направляющей, диск должен быть перпендикулярен заготовке.

Проверяют это с помощью угольника, измерения проводятся в двух плоскостях. Угол между диском и направляющей регулируют, отвернув винты её крепления. Элементы для регулировки угла наклона диска находятся у стойки. Самое частое исполнение тут — обычные болты с контргайками, которые упираются в упоры на стойке, упоров два — на наклон в 0 и 45 градусов.

В более сложных вариантах исполнения, когда пила способна пилить под углами чуть более 45° или имеет возможность наклона в обе стороны, конструкция усложняется, но для регулировки всё равно обычно используют винты. Ограничитель глубины пиления — тоже болт или винт с контргайкой — находится между пильной головкой и стойкой (или передней траверсой направляющих, для торцовочных пил с протяжкой).

Глубину настраивают так, чтобы зубья пильного диска при полном опускании головки оказались на несколько миллиметров ниже уровня стола (для них в столе имеется паз). На некоторых пилах в дополнение к этому ограничителю предусмотрен сдвижной упор и ещё один ограничитель для проведения «глухих» резов. Его настраивают отдельно, тогда для перенастройки нужно бывает только подвинуть упор. Положение лазерного указателя регулируется с помощью отвёртки или ключа.

Перед подготовкой пилы надо также проверить, не задевает ли диск за планки, прикрывающие паз на пильном столе. Другие регулировки на пилах тоже встречаются, но их наличие уже зависит от особенностей конкретной модели. Их легко найти в документации на пилу.

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой. Пила торцовочная с протяжкой

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

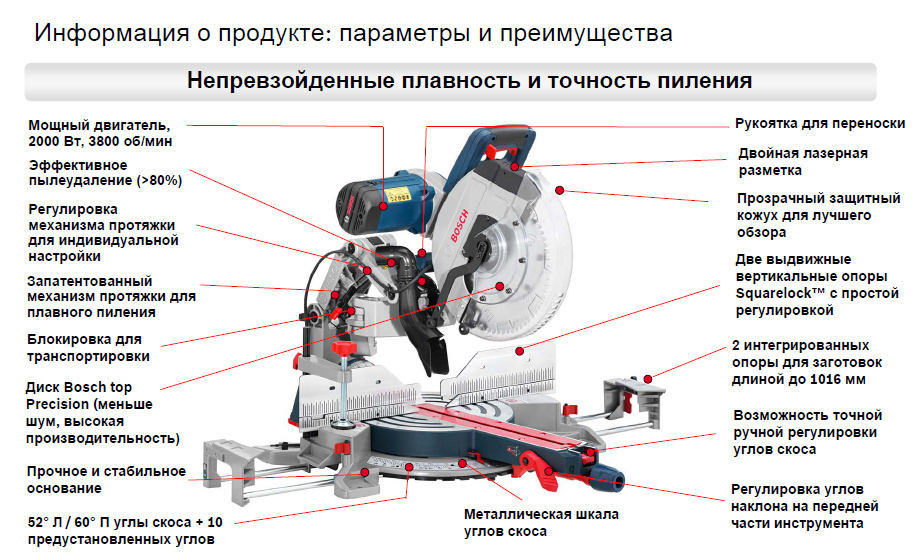

Основные технические характеристики

У любого электрического инструмента и технологического оборудования основными показателями использования являются заявленные технические характеристики. Для торцовочных пил ими являются:

Электрическая мощность. Одна из важных характеристик, определяющая производительность, допустимый диаметр пильных дисков, а также габаритные размеры и вес.
Число оборотов шпинделя. От этого параметра зависит чистота реза обрабатываемой заготовки.
Диаметр используемого диска. Эта характеристика заложена конструктивными особенностями устройства, определяющими этот параметр как размерами корпуса, так и мощностью электрического двигателя. На бытовых моделях, как правило, используются диски наружным диаметром 250 мм и посадочным – 30 мм, у профессионального оборудования наружный диаметр может быть больше.
Ширина пропила зависит от размера пильного диска, обусловленного конструкцией конкретной модели
Параметры пропила. Этот показатель зависит от диаметра пильного диска, а также наличия функции протяжки, позволяющей обрабатывать широкие заготовки, что достигается наличием специальной стойки и механизма подачи диска вдоль линии реза.
Тип двигателя. Оборудование данного типа комплектуется двумя видами электрических двигателей (асинхронные и коллекторные), различающихся в периодичности обслуживания и гарантийных сроках эксплуатации.
Вид передачи. Рассматриваемые устройства могут оснащаться зубчатой или ременной передачей. Второй вариант используется на стационарно устанавливаемых моделях и отличается низким уровнем шума, но требует контроля натяжения ремней. Зубчатая передача надёжна при использовании и исключает возможность проскакивания во время работы, но отличается повышенным уровнем шума и возможностью появления вибрации.
Параметры поворотной системы. Эти характеристики задаются возможностями поворотного стола и имеющихся на нём упоров.
Системы безопасности. Системы безопасности на подобных устройствах обеспечивают отключение электродвигателя в случае его перегрева или заклинивания пильного диска, обеспечивают плавный пуск и блокировку при замене диска, а также защиту от токов короткого замыкания и жёсткую фиксацию обрабатываемых заготовок.
Дополнительные опции. В данной категории могут быть предложены такие функции, как подсветка рабочей зоны и лазерная указка, ограничение глубины пропила и поддержание заданной частоты вращения пильного диска под нагрузкой.

Чем выше электрическая мощность, тем больше масса торцовочной пилы, а также её стоимость.

Наличие лазерной указки упрощает выполнение намеченных операций

Evolution RAGE3-S

Самый инновационный инструмент Страна: Великобритания (собирается в Китае) Средняя цена: 32296 руб. Рейтинг (2020): 4.7

Популярная среди любителей и профессионалов деревообработки, эта торцовочная пила имеет довольно неплохие характеристики. Одним и тем же диском она отлично режет дерево, производные, пластик и даже алюминий. А вот стальной материал лучше не обрабатывать – хотя диск и выдержит, надежности тисков для фиксации заготовки может быть недостаточно. Механизм протяжки расширяет возможности инструмента по обработке заготовок, значительно увеличивая длину реза.

Высокий крутящий момент при низких оборотах обеспечивает редуктор, что повышает эффективность торцовочной пилы при работе с высокопрочными заготовками. Наличие лазерной разметки, предваряющей движение диска, обеспечивает высокую точность работ – в отзывах эта особенность Evolution RAGE3-S часто упоминается. Лучшей характеристикой этой модели владельцы считают наличие самого многофункционального диска, созданного по запатентованной технологии именно под этот двигатель и редуктор этого станка, а также их надежность и высокое качество сборки. Как результат – высокий уровень обработки и долговечность пилы являются неоспоримыми особенностями этой модели.

Определение цели применения пилы

Итак, основная цель применения торцовочной пилы

Так как предназначение этот инструмент имеет прямое, то важно учесть лишь два фактора – частоту использования и необходимость столика для распиливания материалов. И еще степень нужности качественной резки мягкого металла

Если требуется торцовочный станок, то лучше купить универсальную пилу с такой функцией. То же касается и необходимости частой и точной резки металла. Но при этом не забывайте, что пила с функцией такого станка намного тяжелее по весу. А это говорит о том, что работать ею в быту может быть не так и легко в отдельных случаях.

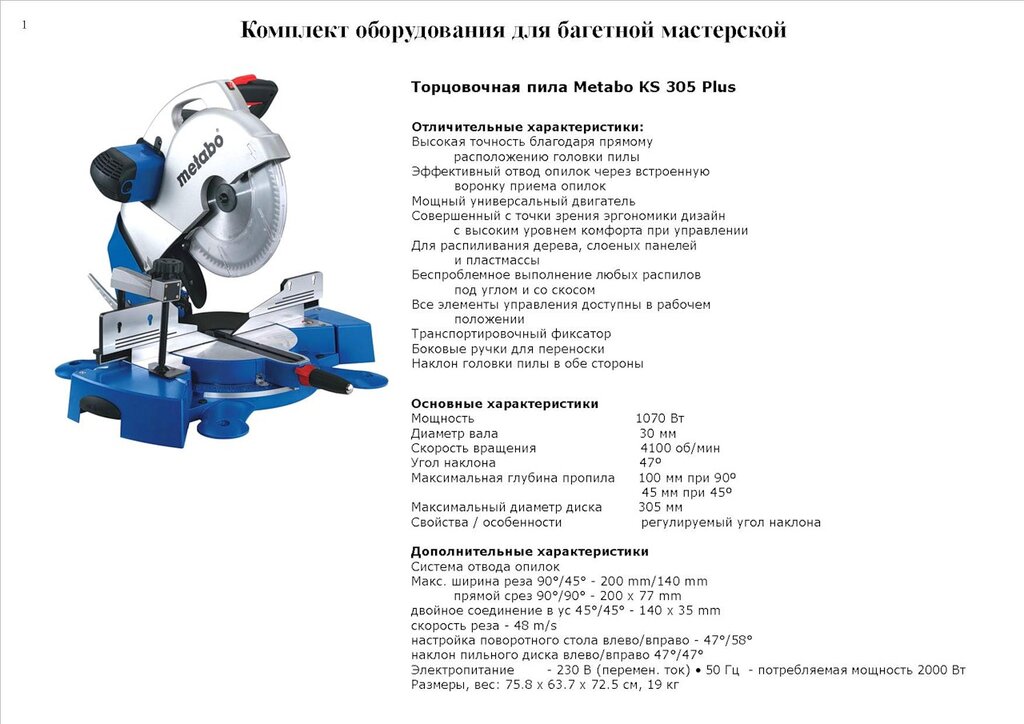

Технические характеристики торцевых пил различных производителей.

Теперь что касается частоты использования. Этот параметр по своей сути является суммарным, то есть включает в себя все остальные характеристики. Так, если вы предполагаете пользоваться пилой не так часто, а только по мере необходимости, то нет смысла покупать дорогую торцовку. Достаточно будет обычной недорогой бытовой пилы.

А вот для частого использования имеет смысл приобрести профессиональную торцовку. Естественно, при этом стоить она будет дороже, но зато служить станет долго. А вы, в свою очередь, сможете самостоятельно выбирать и настраивать нужные режимы для работы.

Как выбрать настольный инструмент для дома

Чтобы правильно выбрать торцовочную пилу, нужно хорошо представлять для производства каких работ вы её собираетесь использовать. Здесь имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент вам подойдёт больше всего

На какие же критерии, прежде всего, следует обращать внимание при выборе торцовочной пилы?

Мощность двигателя и размер диска

Оба эти параметра взаимосвязаны. Под двигатель определённой мощности следует использовать лишь конкретных размеров диск. Сегодня на рынке можно встретить торцевые пилы мощностью от 800 до 2500 Вт. Наиболее востребован инструмент с двигателями на 1,6–1,8 квт, потому что такой мощности пилы будет достаточно и для домашней мастерской, и для ведения мелкого бизнеса, связанного с деревообработкой. Более мощные пилы относятся уже к разряду профессиональных, и будут вполне уместны при больших объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего диаметра диск можно использовать, естественно, подходящий по диаметру посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, оптимальным вариантом будет пильный диск диаметром 200–215 мм, для профессионального использования нужно покупать инструмент, предназначенный под диски от 250 мм в диаметре.

Параметры пропила дерева

Главным показателем, характеризующим пропил, является его ширина, которая напрямую зависит от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтобы не расходовать понапрасну дорогую древесину на опилки. Такие диски быстрее изнашиваются, чем толстые, которые обладают значительно большим ресурсом.

На чистоту пропила оказывает влияние количество зубьев на диске, оно может находиться в пределах от 8–10, до 80–90. Чем больше на диске зубьев, тем более чистым и качественным получается пропил.

Число оборотов

Важным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Современные торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на высоких скоростях вращения диска можно обеспечить чистый гладкий распил без отщепления волокон и сколов пиломатериала. Поэтому в дорогих профессиональных моделях самых известных брендов этот показатель не бывает меньше 4–5 тысяч об/мин.

Вид передачи

Чтобы не иметь хлопот с необходимостью обеспечивать частую смазку шестерёнок редуктора и следить за состоянием подшипников, лучше всего приобретать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня или его растяжении) достаточно будет просто снять чехол редуктора и заменить ремень.

Ременная передача укрыта под специальным съёмным кожухом

Конструкция поворотного приспособления

без поворота пильного диска;
с поворотом вправо на угол 45–50o;
с поворотом диска влево и вправо.

Возможности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может пригодиться при любых работах по деревообработке.

Системы безопасности и дополнительные функции

Выбирая торцовочную пилу, следует обращать внимание на некоторые нюансы её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а именно наличие таких элементов и узлов, как:

электронной системы плавного пуска и торможения, а также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
защитного прозрачного кожуха;
механизма протяжки режущей головки инструмента;
удлинителя стола, со специальными, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
подсветки рабочей зоны, если выполнять распил предполагается в помещениях с плохой освещённостью;
лазерного наведения, для обеспечения точного распила по намеченной линии.

Если пила не включается — характерные неисправности и ремонт

Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:

сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
износ щёток асинхронного двигателя;
ослабление или разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.

Регулировка пилы

Дополнительный функционал

Точности реза способствует наличие и правильная настройка лазерного маркерного устройства, полноценная подсветка и системы удаления с рабочего участка древесной пили.

Скорость и вращения пильного дискового полотна во многом зависит от уровня рабочих нагрузок. При отсутствии прочных навыков работы с разными материалами, решением проблемы может стать модель с электронной стабилизацией крутящего момента двигателя.
Функция ручной регулировки оборотов поможет устранить сложности при обработке вязкого пластика или высокоточной распиловке алюминиевого профиля.

При самостоятельной оценке всех характеристик нового инструмента также следует учитывать весовую категорию, возможность перемещения и удобство транспортировки, сложность перенастройки для работы на других режимах.

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования — разрезание широких заготовок.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

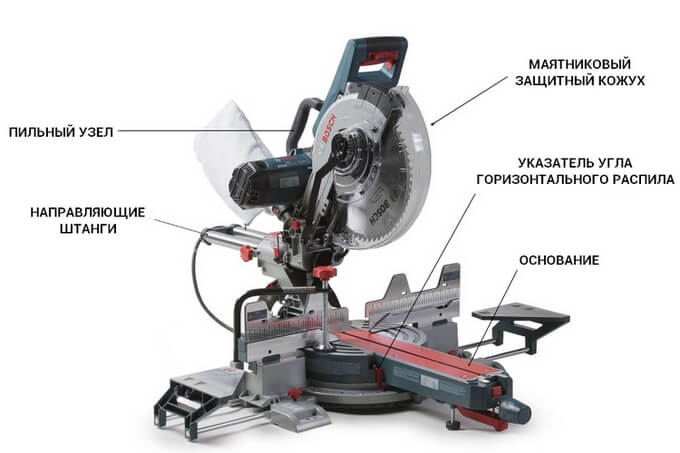

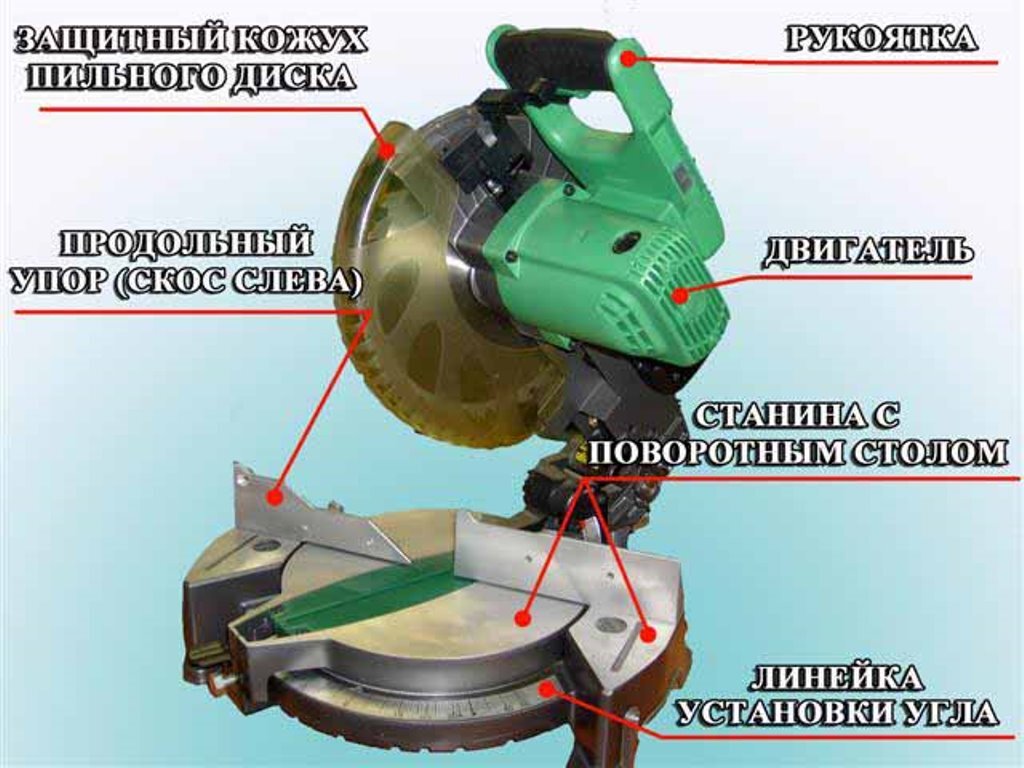

Конструкция инструмента

Устройство имеет несложную конструкцию. Основой является функциональный модуль, который состоит из:

рабочего круга, электромотора с редуктором;
ручки с включателем.

Данный модуль крепится к специальному основанию. При домашнем изготовлении данного аппарата нужно учесть, что электромотор может использоваться двух типов: либо коллекторный, либо асинхронный. Последние работают значительно тише, а также характеризуются большей практичностью и выносливостью.Что касается электродвигателя, то он устанавливается по правой стороне от пильного круга. Хотя на рынке можно также повстречать модели, на которых двигатель установлен позади диска. Такой вариант однозначно удобнее, ведь не перекрывается обзор, что особенно, кстати, при работе наклонах инструмента.

Редуктор выполняет передачу (ременную или зубчатую) движений от мотора к пильному кругу.

Зубчатая передача легко работает без проскальзывания даже на максимальных оборотах, в свою очередь, ременная более практична, так как значительно снижает вибрацию и уменьшает звук.

Стоит отметить, что существуют еще и модели с прямой передачей, которые являются самым надежным вариантом. Однако их крутящий момент намного ниже.

Для чего же используют протяжку? Именно благодаря протяжному механизму торцовочная пила имеет возможность распилить даже самые широкие доски.

Так как пила является довольно опасным режущим предметом, то для предотвращения непредвиденных травм, любой из производителей добавляет в ее конструкцию защитный кожух.

Что касается устройства повышенной мощности, то для наибольшей безопасности они, как правило, оснащаются плавным запуском. Такая деталь характеризуется блокировкой механизма кручения при замене круга и полной остановкой при стопоре круга.
