Замена окна своими руками: как самостоятельно сделать замеры, как установить пластиковую конструкцию?

Можно ли выполнять самостоятельно?

Внимание
Перед монтажом необходимо изучить максимум информации о действиях, которые будет необходимо совершить.

Конструкция

Основной частью окна считается рама.Оконные профили делятся на три категории:

премиум-класс;
стандартный;
экономный.

Важно
Окна различных производителей изготавливаются из одинаковых материалов. Разница в цене — из-за статуса компании и других причин

Чаще всего, когда менеджеры описывают преимущества их продукции, они преувеличивают.

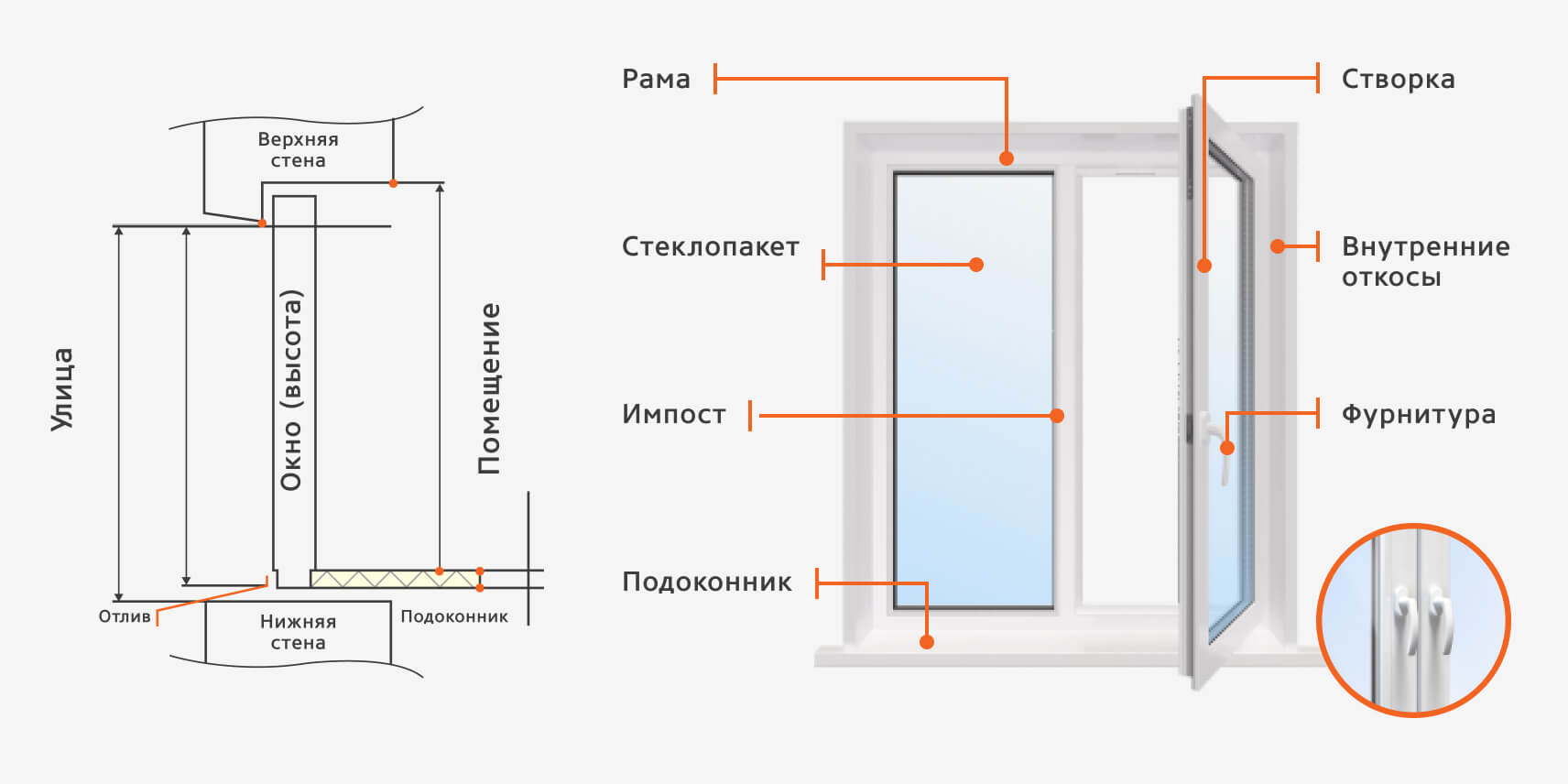

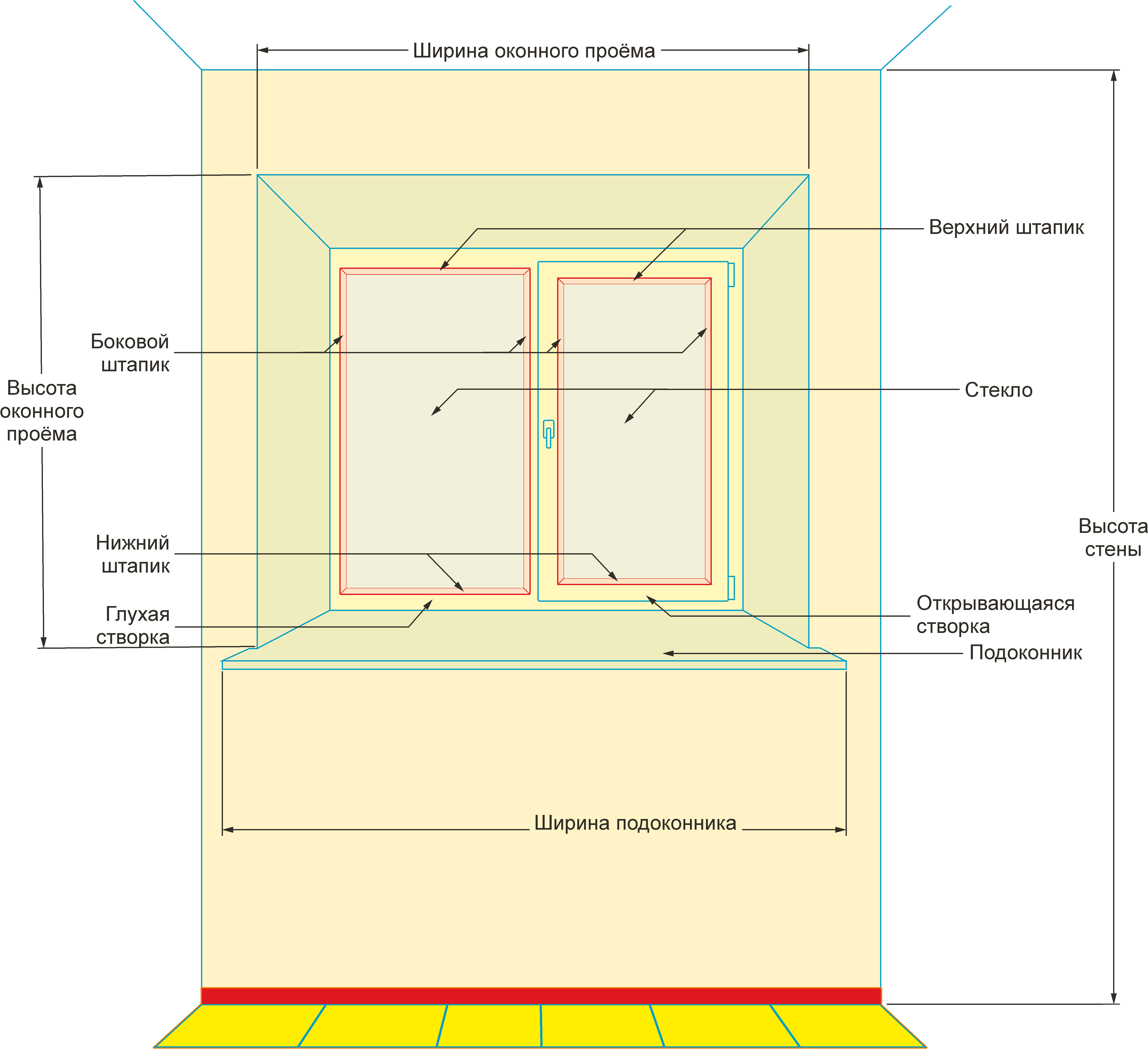

В конструкцию пластикового стеклопакета входят такие детали:

Оконная рама, как основание конструкции.
Створка.
Глухарь (неподвижная часть).
Стеклопакет (стёкла, герметично скреплённые между собой).
Алюминиевая рамка (располагается между стёклами, это камера или отверстие между стёклами).
Штапики (элементы, которыми окна прикрепляются к раме).
Резиновый уплотнитель (для герметичности при закрытии створок).
Запорная фурнитура (механическая часть).
Отлив (планка со стороны улицы для отвода дождевой воды или снега).

Замер проемов для установки пластикового окна

Для замера вам понадобиться рулетка. Правильный замер – первый шаг к успешной установке окон ПВХ. Если замер производится в панельном доме, то здесь все просто, замер производится от линий пересечения плоскостей откоса и стен.

Замер проема под пластиковое окно для панельных домов.

Особенностями проемов панельных домов является Г – образное сечение которое удерживает окно в стене.

Подоконник должен иметь ширину = толщина стены – ширина профиля окна (60мм) – расстояние от наружной стены до Г – образной ступеньки в стене + выступ (5-100мм).

Замер проема под пластиковое окно в кирпичном доме

Внутри, измеряем расстояние между боковыми откосами по верху и низу, так же высоту от подоконника до верхнего откоса справа и слева. Снаружи, измеряем ширину проема от стены к стене с верху и с низу, так же, высоту от отлива до верхней части проема слева и справа

Здесь штукатурка на откосах может составлять значительную толщину, именно на эту толщину и следует делать поправку, порядка плюсом к размеру от 1-2 см. Внутри, измеряем расстояние между боковыми откосами по верху и низу, так же высоту от подоконника до верхнего откоса справа и слева. Снаружи, измеряем ширину проема от стены к стене с верху и с низу, так же, высоту от отлива до верхней части проема слева и справа.

Измерение снаружи и внутри необходимы для определения возможного угла непрепендикеулярности откоса окна относительно стены. Подоконник должен иметь ширину = толщине стены – 50 мм. 50 мм оставляется на отделку наружных откосов.

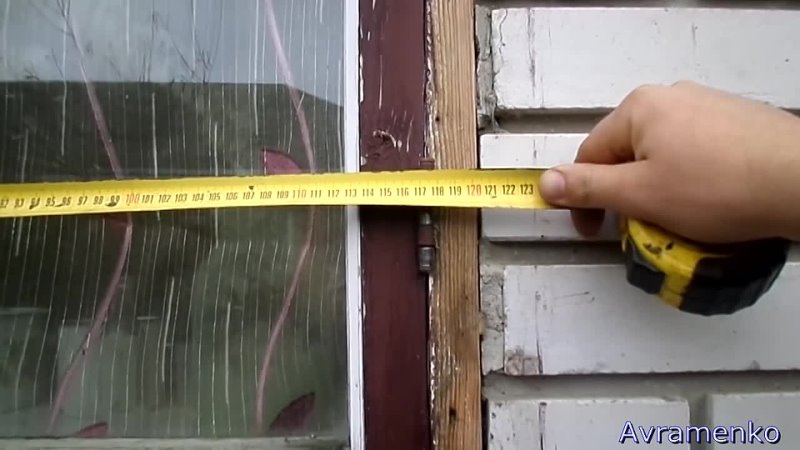

Замер проема под пластиковое окно в деревянном доме

В деревянном доме проем для окон имеет параллельные откосы и фактически замеряется так же как и для кирпичного дома.

Стоит заметить и то, что в случае замены старых деревянных окон на новые, во вторичном деревянном жилье часто расширяют проемы, так как пластиковые окна более “теплые”. В этом случае при установке окна потребуется бензо или электро – пила для изменения геометрии проема. Подоконник должен иметь ширину = толщине стены.

Установка отлива

Перед установкой отлива следует защитить монтажный шов от проникновения влаги, заклеив его пароизоляционной лентой. При установке оконного отлива следует учесть:

уклон отлива должен быть 5 % – 30 %;
отклонение поверхности отлива по горизонту — не более 2 миллиметров на 1 метр;
напуск отлива на фасад должен составлять 5 – 7см.

Отлив заводится в штробы наружных откосов проема и прикручивается саморезами к подставочному профилю под нижний край рамы. К торцам приклеивают пластиковые заглушки, а свободное пространство между отливом и нижней площадкой стены заполняют монтажной пеной.

Подготовительные этапы

В первую очередь, необходимо проверить размеры изготовленных по Вашим размерам и привезенных окон. Для этого производят замеры новых окон, а полученные результаты сверяют с размерами тех, которые предстоит заменить. И только если размеры совпадают, специалисты приступают к демонтажу старого остекления.

Демонтаж старой рамы

Процесс демонтажа начинается с распила нижней перекладины старой рамы (для этого используется циркулярная электропила). После того как перекладина распилена, она извлекается частями из оконного проема при помощи фомки. Затем удаляют старые откосы (как правило, эта операция осуществляется с помощью такого инструмента, как перфоратор) и расчищают оконный проем для установки новой рамы

Если в кладке ограждающих конструкций обнаруживают отверстия или щели, их тщательно запенивают монтажной пеной (обратите внимание, пена должна иметь средний коэффициент расширения). Заключительным этапом демонтажных работ является зачистка оконного проема (для этого можно использовать жесткую щетку), что делает дальнейшую работу не только более удобной, но и более качественной

Подготовка новых металлопластиковых рам и оконного проема

Поскольку металлопластиковые оконные конструкции характеризуются достаточно большим весом (что обусловлено наличием армирования (металлического каркаса) внутри рам и тяжелых стеклопакетов в створках) осуществить монтаж рамы с установленными створками очень проблематично. Поэтому перед началом строительно-монтажных работ створки снимают, и производят монтаж только рамы.

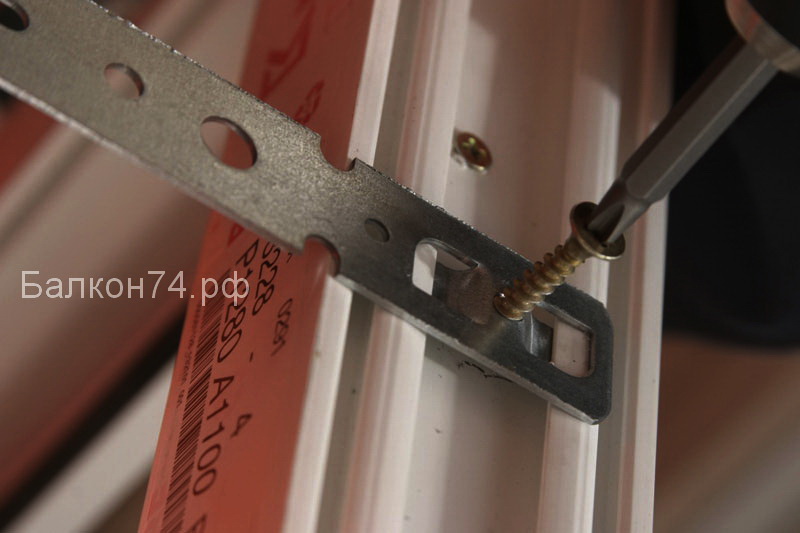

Подготовка металлопластиковой рамы к монтажу заключается в креплении анкерной пластины 3-4 мм саморезами или высверливании отверстия под анкерный (распорный) болт. Затем с наружной (уличной) стороны рамы снимается специальная защитная пленка (пленку с внутренней стороны удаляют после окончания всех строительно-монтажных работ). Если оконная конструкция устанавливается на анкерные пластины, то они крепятся к раме. При использовании подставочного профиля, который служит универсальным основанием для крепления водоотлива и подоконника, его нужно прикрепить к нижней части рамы. На этом же этапе вырезается подоконник необходимой формы, и подготавливаются углубления под него.

Подготовка нового окна к монтажу.

На этом этапе поворотную створку пластикового окна снимают и вынимают стеклопакет из глухой стороны окна.

Для снятия створки нужно удостовериться в том, что окно закрыто. Это необходимо для того, чтобы створка не опрокинулась, когда мы вытащим шток из верхнего навеса.

После нужно снять декоративные пластиковые накладки с навесов окна. Это можно сделать при помощи ножа, поддев им накладку и сняв её рукой.

Снятие декоративной накладки с навеса.

Теперь необходимо вынуть шток из верхнего навеса. Для этого нужно на верхний край штока нажать чем-нибудь, чтобы шток сдвинулся с места и его нижний край вышел из навеса. Осталось пассатижами подцепить край штока и вытащить его из навеса.

Вынимаем шток из верхнего навеса.

После этой операции створка будет держаться на запоре и на нижнем навесе. Придерживая рукой створку, открываем запор окна и приподымаем створку тем самым снимая её с нижнего навеса.

Нижний навес окна. Створка окна снята.

Назад створка будет устанавливается по такому же принципу, только в обратном порядке.

Чтобы вынуть стеклопакет, окно нужно установить вертикально с небольшим уклоном, например опереть его на стену.

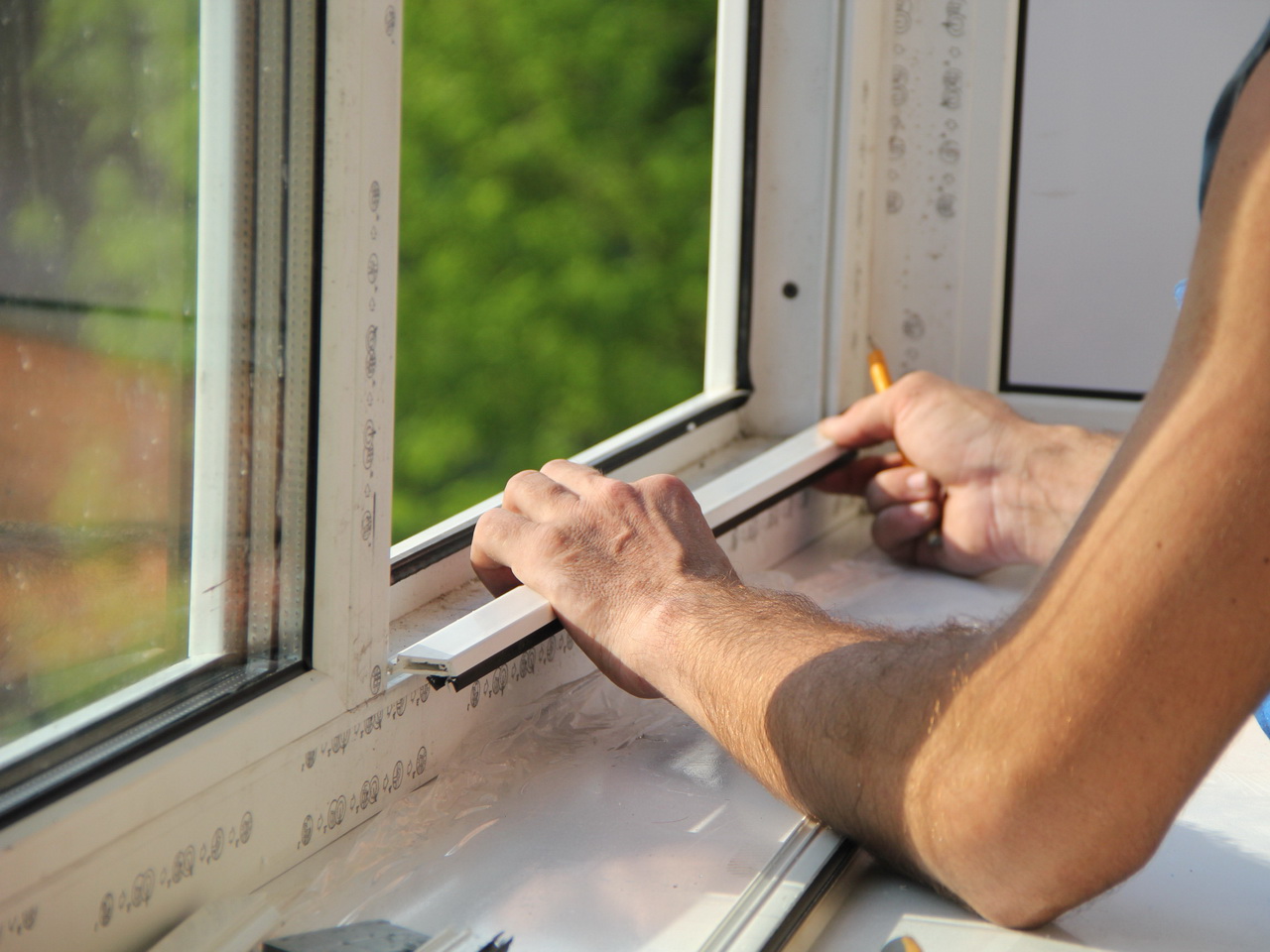

Теперь нужно вытащить пластиковые штапики. Их необходимо поддеть тонким ножом или шпателем и затем вытащить из оконной рамы. Штапики следует вынимать в определённой последовательности. Сначала вынимаются длинные вертикальные штапики, а затем горизонтальные. Причем во избежание выпадения стеклопакета верхний горизонтальный штапик снимается последним.

Чтобы штапики потом стали на свое место, их следует пронумеровать.

После снятия всех штапиков стеклопакет вынимается из рамы. Будьте осторожны при выемке стеклопакета. Как правило кромки стекла очень острые, поэтому выемку лучше делать в прорезиненных перчатках.

Перед монтажом окна не забудьте снять защитные наклейки. Если их сразу не снять, то потом после монтажа это будет довольно затруднительно сделать с уличной стороны окна.

Поддеваем шпателем штапики пластикового окна.

Необходимый инструмент для монтажа пластиковых окон

Перед началом любой работы следует подготовить необходимые инструменты. Без них качественно выполнить установку пластикового окна не получится. У мастера должны быть:

По данной теме есть похожая статья — Как сделать потолок из пластиковых панелей?

Монтажка или гвоздодёр;
Перфоратор;
Набор свёрл по бетону;
Долото для перфоратора;
Крестовые и шлицевые отвёртки;
Строительный уровень;
Рулетка и карандаш;
Стамеска или жёсткий шпатель.

Помимо перечисленного инструмента, могут понадобиться пассатижи, канцелярский нож и ножовка. Не стоит забывать о монтажной пене. Её можно приобрести как с обычной пластмассовой трубкой, так и рассчитанной под специальный пистолет.

При выборе второго варианта необходимо позаботиться о промывочной жидкости, продающейся в баллонах. Если пистолет не обработать растворителем, пена внутри него засохнет и инструмент можно будет выбросить.

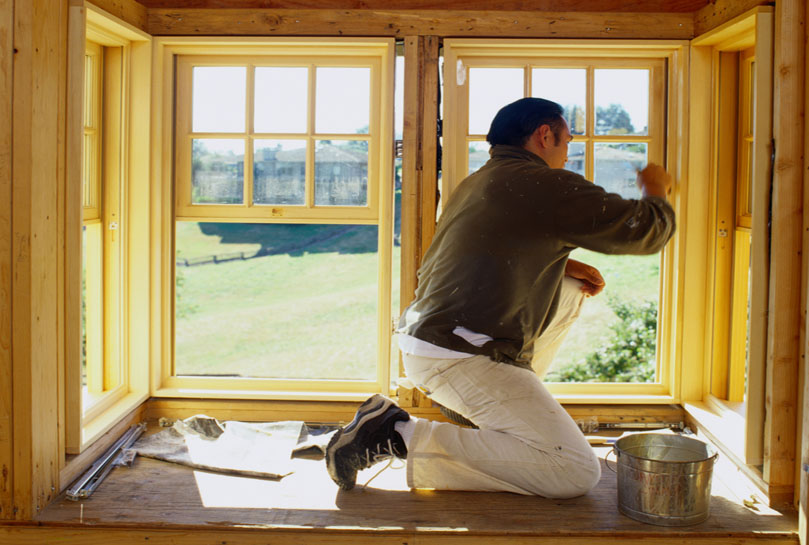

Установка деревянных окон

В силу своей недорогой стоимости наибольшей популярностью пользуются окна ПВХ. Тем не менее, краткие сведения по установке деревянных окон в каркасном доме могут найти свое применение в определенных случаях.

Используемые материалы и инструменты

Для монтажа деревянного окна требуется наличие следующих приспособлений:

электроинструмент (лобзик, дрель);
ручной инструмент (молоток, ножовка, отвертка);
расходные материалы (саморезы, гвозди и т.д.);
строительный уровень;
отвес;
деревянные подкладки:
монтажная пена.

Подготовка к установке

Прежде всего, следует очистить поверхность проема от загрязнений. Затем проем необходимо обработать антисептиком, и после его высыхания приступать к установке блока.

Порядок установки

Монтаж происходит в два этапа. Вначале устанавливается коробка, и только после этого производится остекление.

Крепление подкладочных брусков производится при помощи гвоздей.

Остекление делают следующим образом. Поверхность фальца обрабатывается специальным силиконовым герметиком, который способен удержать стекло. На него укладывается стекло и придавливается. Рама крепится к коробке на специальные петли, а затем закрываются створки.

Необходимо учитывать, что размеры коробки должны быть меньше на 20 мм, чем проем, в который она устанавливается. Это позволит без затруднений выставить оконный блок по уровню и аккуратно заполнить монтажной пеной зазоры.

Варианты установки

Без изменений размеров проёма

Совет
Необходимо сохранить обсадную раму.

Стеклопакеты разбираются.
Изъятые из рам пакеты укладываются в горизонтальном положении на мягкое покрытие.
Позиционирование рамы.
Силовая сборка. Рамы прикрепляются к обсаде двумя способами — саморезами или анкерными пластинами. Второй способ рекомендуется при работе с широкой обсадой. Между рамой и обсадой необходимо установить уплотнительную ленту.
Cборка стеклопакета, гидроизоляция и отделка. Окончательная сборка проводится в обратной последовательности: установка стеклопакета в раму, установка рам на нужные позиции и регулировка механизмов.
Завершение установки. Скрыть гидроизолированный шов и монтажную пену, смонтировав монтажа отливы и наличники.

С изменением размера проёма

Внимание
Во время расчётов мастер должен учесть тип обсады и толщину досок, высоту зазора над верхней перекладиной, толщину подоконника, технологический зазор, размеры внешней рамы окна. Оценить, будет ли место для уплотнителя.

Вокруг старого проёма ставят новые отметки.

Как рассчитать самостоятельно?

Замеры окнаоткосаЗамеры проводятся в крайних точках и посередине.

Определить расположение оконного блока. Пластиковое окно устанавливается на 2/3 ширины стены от внутренней части.
Замерить наружный отлив. Рассчитать размер наружного отлива можно так: к ширине проёма добавляется 55 мм на изгиб. Ширина отлива рассчитывается, как расстояние от монтажной плоскости до внешнего края стены. Здесь необходимо добавить 40–50 мм для отгиба и выступа.
Измерить подоконник. Ширина равна расстоянию от внутренней части стены до монтажной плоскости. Необходимо учитывать размер вылета и ширину рамы.

Важно
Для заказа окна необходимо 6 цифр: высота и ширина проёма, длина и ширина подоконника, длина и ширина отлива.

Монтаж (установка) пластикового окна

Соблюдение технологии – залог правильной установки окна.

Исходя из условий применения профессиональной монтажной пены, температура воздуха должна быть от – 10 до + 30°С, идеальными условиями для использования пены считается температура +20°С и влажность от 60 до 80%. В зависимости от размера окна, рассчитываем объем пены.

Вес одного баллона должен быть 850-920г. при содержании пенообразующего вещества 750 мл. Производители обещают выход пены в пределах 45 – 50 литров, но необходимо учитывать, заполняемые объемы.

С условием неоднородности и большого количества неровностей, можно рассчитывать на заполнение 15-20 литров одним баллоном.

Вместе с тем, понадобится пистолет для монтажной пены, лента ПСУЛ (по внешнему периметру окна), пароизоляционная (по внутреннему периметру монтажного шва). Так же: уровень, отвес, перфоратор, бур и соответствующие по размеру дюбель гвозди (чаще используются, 8х60)

С пластикового окна снимаются створки и извлекаются стеклопакеты. Более подробно, о том как извлечь стеклопакеты в статье “Замена стеклопакетов в пластиковых окнах”.

Не забудьте промаркировать все штапики снимаемого стеклопакета, чтобы в дальнейшем поставить их точно на прежнее место. В процессе производства штапики по месту определяются специальной линейкой и небольшое несовпадение (1-2мм) будет заметно на стыке горизонтального и вертикального штапика. С внешней стороны коробки оконного блока снимается защитная пленка, приклеивается лента ПСУЛ.

Это паропроницаемая уплотнительная лента, выглядит как пропитанный специальным составом поролон. Что позволяет защитить монтажную пену от воздействия солнца и влаги со стороны улицы. На торце пластиковой рамы приклеивается пароизоляционная лента, для защиты монтажного шва изнутри помещения от воздействия влаги.

В проем устанавливаются несущие колодки, именно они примут основной вес конструкции ПВХ.

Они выравниваются по уровню и высоте соответствующей устанавливаемой коробки. Устанавливаете коробку на колодки в плотную к внешнему проему. Выставляете раму по отвесу с абсолютной осевой симметрией и тонким концом (зачастую качество уровня не позволяет вывести правильную позицию) Далее с помощью перфоратора высверливаете отверстие через профиль коробки оконного блока в стену на глубину имеющегося дюбель гвоздя.

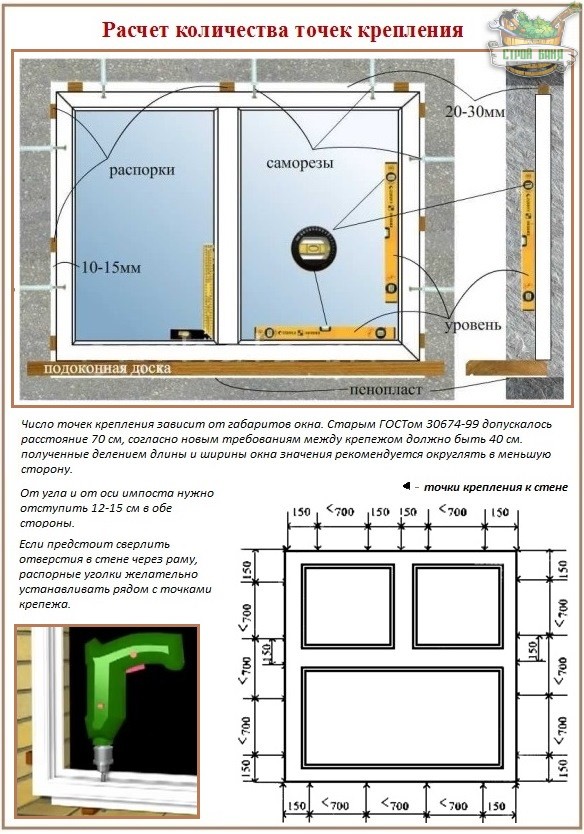

Чаще всего делаются 4 отверстия, по два с правой и левой стороны коробки. Необходимо чтобы дюбель гвоздь зашел в стену через коробку до прижимания головки к коробки. Но без фанатизма, когда головка прижмется к коробке, она начинает не заметно деформироваться под прилагаемыми усилиями и из прямоугольной превращается в овал.

Есть другой способ зафиксировать коробку, с помощью фиксирующих пластин. Они так же, по две, устанавливаются на края и затем фиксируются в стене. В зависимости от имеющегося типа оконной системы приобретаются соответствующие железные пластины.

После этого коробка самостоятельно стоит на колодках и соответствует выставленному уровню.

Обратите внимание на то, что отверстия для выхода конденсата должны выходить на слив, а не в проем окна

Зазоры между стеной и коробкой запениваются пеной. Если объём большой, лучше запенить в несколько подходов. Это будет зависеть от плотности нанесения пены с учетом её высыхания.

Обратите внимание на внешнюю часть окна, если лента ПСУЛ где то не прилегает к стене или просто отстала, такое место необходимо замазать герметикам. Не должно быть пустого проёма или щели между коробкой окна и стеной с наружной стороны

Дожидаемся высыхания.

Подоконник вырезается под соответствующий проем по ширине и длине. Подоконник выступает внутрь комнаты на 5-10 см, а в стороны от проема окна по 5 см с каждой стороны.

с небольшим уклоном от окна, но строго горизонтально по уровню. При выборе ширины (глубины) подоконника следует учитывать, что на 2 см подоконник “утапливается” под оконную раму, поэтому ширина установленного подоконника будет на 2 см меньше)

…и крепится в специальные пазы на коробке,

Отлив прикручивается к коробке с помощью самонарезов, предварительно выкроенный под проём.

Начинаем устанавливать створки и стеклопакеты, с учетом, что первый штапик крепиться с верху, во избежание падения стеклопакета.

Прибираем рабочее место и готовимся к следующему шагу, установке откосов. Если вам необходимо установить пластиковое окно в деревянном доме, то особенности и примеры монтажа окон в срубе вы можете посмотреть в статье “Установка пластиковых окон в деревянном доме из бревен или бруса”.

Установка пластиковых окон своими руками

Замер проемов для установки пластикового окна

Замер проема под пластиковое окно для панельных домов.

Особенностями проемов панельных домов является Г – образное сечение которое удерживает окно в стене.

При замерах в панельных домах необходимо уделить особое внимание размерам проема со стороны квартиры. Внутри, измеряем расстояние между боковыми откосами по верху и низу, так же высоту от подоконника до верхнего откоса справа и слева. Подоконник должен иметь ширину = толщина стены – ширина профиля окна (60мм) – расстояние от наружной стены до Г – образной ступеньки в стене + выступ (5-100мм)

Замер проема под пластиковое окно в кирпичном доме

В случае замера под установку окон в кирпичном доме, важно определиться с границей несущей стены, то есть с начинающейся кладкой из кирпича. Здесь штукатурка на откосах может составлять значительную толщину, именно на эту толщину и следует делать поправку, порядка плюсом к размеру от 1-2 см. Внутри, измеряем расстояние между боковыми откосами по верху и низу, так же высоту от подоконника до верхнего откоса справа и слева

Снаружи, измеряем ширину проема от стены к стене с верху и с низу, так же, высоту от отлива до верхней части проема слева и справа

Замер проема под пластиковое окно в деревянном доме

Установка пластиковых Окон в старом Деревянном Доме своими руками. Устанавливаем окно ПВХ в частный дом

Особенности технологии установки окон ПВХ в деревянном доме новой или старой постройки не имеют сильного отличия. В любом случае специалисты рекомендуют технологию с применением обсады – проверенная временем, эта технология позволяет избежать деформации, независимо от материала, из которого оно изготовлено.

Установка пластикового окна в деревянном доме или даче своими руками потребует от исполнителя некоторого багажа знаний и навыков. Конечно, если таковых нет, то целесообразнее обратиться к специалистам. Сложность самостоятельного монтажа систем ПВХ в деревянном доме заключается в том, что рама крепиться с помощью механизма «шип-паз». Такая конструкция позволяет создать такие условия эксплуатации, при котором деформация и проседание древесины не оказывает прямого воздействия на стеклопакет.

По статистике деревянный дом может дать усадку до 30 см. В зависимости от материала, за счет высыхания древесины за 1 год после постройки строения величина усадки конструкции из расчета на метр высоты составляет:

бревно: 40-60 мм;
брус: 30-40 мм;
брус клееный 10-30 мм.

Этими факторами пренебрегать не стоит, поскольку просадка строения уже в первый год грозит придавливанием окна венцами конструкции стен.

Усадка стен может происходить и после 5 лет эксплуатации дома под действием сезонных изменений состава и влажности воздуха. При этом монтаж окон в старые дома тоже подразумевают наличие обсады.

Итак, рассмотрим алгоритм установки систем ПВХ в деревянных домах.

Как замерить окно.

Любая замена окон начинается с определения размеров оконного блока. Для этого этапа лучше вызвать замерщика, у которого есть нужный опыт в этом вопросе. В основном, услуги замерщика у фирм-производителей окон бесплатные. Но если вы решили сами произвести замеры, то нужно знать, что существует два типа оконных проемов. И оконный блок для них замеряется по-разному. Поэтому перед замерами нужно удалить штукатурку с оконного проёма и определить какой проём у вас.

Демонтаж старой штукатурки также необходим для повышения точности замеров.

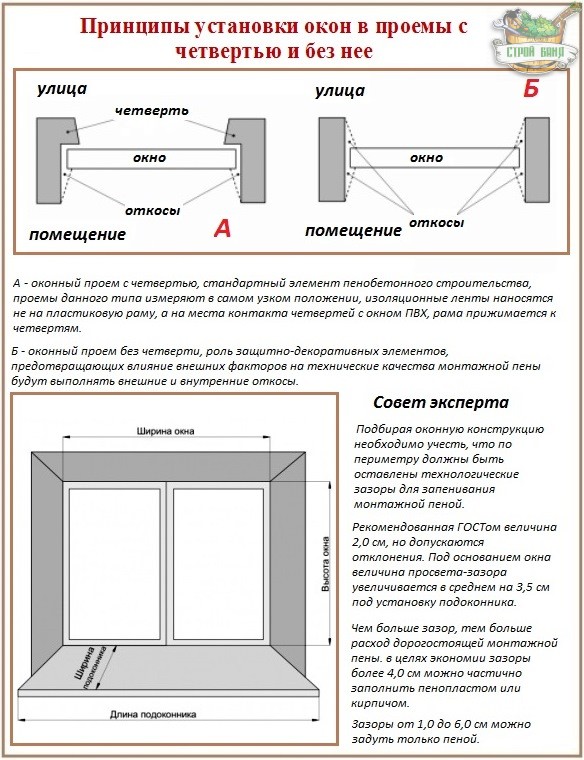

Первый тип проема – это окно с четвертью. Четверть — это специальный выступ на оконном проеме, к которому прижимается оконная рама при монтаже. Этот выступ находиться ближе к улице, а оконная рама изнутри помещения прижимается к нему.

Рисунок 1.

Определяем внутреннюю ширину оконного проёма: С = В1 + А + В2

Определяем высоту оконного проёма. Для этого нужно промерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) (рис. 2).

Высота оконного проёма будет равна: У = Н + В3

Второй тип проема – это обычный прямоугольный проём. Здесь сделать замеры немного проще. Не забудьте удалить слой штукатурки перед замерами.

Ширина оконного блока = А – (2 × 20) мм, где 20 мм — оптимальный монтажный зазор (рис. 4)

Высота оконного блока: = Н – 25 мм (рис. 5).

Последний этап в замерах — это замеры отлива и подоконника.

Длина подоконника = ширина проема окна + 200мм. В случае проёма с четвертями — это С+200мм. В случае обычного проёма – это А+200.

Ширина подоконника должна быть такой, чтобы его край перекрывал собой батарею отопления, находящуюся под окном, примерно на 70%. Подоконник не должен полностью закрывать собой батарею. Теплый воздух от батареи должен свободно подыматься вдоль окна.

Длина отлива = максимальная ширина оконного проема со стороны улицы +100мм.

Проверка выполненной работы

Проверка качества выполненных монтажных работ сводится к:

визуальному осмотру монтажного шва, который должен быть сплошным, без разрывов, щелей, пустот и переливов;
контролю наличия отклонений установленной конструкции от вертикальности и горизонтальности в плоскости, допустимые погрешности 2,0 мм на 1 м длины;
контролю наличия отклонений установленной конструкции от соосности расположения нескольких окон в проемах, допустимые погрешности ±10 мм на 30 м;
контролю наличия отклонений от горизонтальности в плоскости и углов наклона установленных подоконников и отливов. Допустимое отклонение от горизонтальности этих элементов конструкции не более 2 мм на 1 м. Уклон подоконника внутрь помещения от 0,8 % до 2 %, уклон отлива от 5 % до 30 %;
контролю чёткости работы фурнитуры створок: лёгкость хода и правильность положения створки относительно рамы, её прижим к уплотнителям. При появлении, каких-нибудь погрешностей следует провести регулировку элементов фурнитуры пластикового окна;
проверить отсутствие защитных плёнок и наклеек на профилях и стеклопакете.

Более подробно данный вид работ описан в документах ГОСТ 30971-2002 и ТКП 45-3.02-223-2010.

Примерная стоимость

Замена окна в квартире обойдется примерно в следующие суммы:

Квадратный метр работы по установке стоит около 1000 рублей. Если строение кирпичное, цена может возрасти до 1200 за метр.
С демонтажем квадратный метр окна обойдется в 2500.
Если вы собираетесь заменить однокамерный стеклопакет, приготовьте примерно 4800. Двухкамерный обойдется дороже – от 5400.
Откосы монтируют примерно за 700 рублей кв. м.
Установить подоконник вам помогут за 1500.
Отлив обойдется в 650.
Установка комплекта фурнитуры стоит от 3500.
Уплотнители обходятся в 160 рублей кв. м.

Если вы решили заменить окна на пластиковые аналоги при помощи рабочих, стоимость их услуг обойдется примерно в ту же сумму, которую вы заплатите за само окно.

Период времени года благоприятствующий установке пластикового окна

Вы уже догодались о чем пойдет речь в данном абзаце.

Нет, мы не хотим сказать, что в зимний период строительство останавливается и все ждут потепления. Но, именно в теплый период можно комфортно монтировать окно, заниматься восстановлением откосов с применением мокрых работ (применение цементных растворов), монтажная пена имеет наибольший выход и все в таком роде. Само собой окна лучше монтировать в теплый период года.

И скажем более, по технологии в морозы ставить пластиковые окна вообще нельзя! (ниже -10 градусов Цельсия). В итоге неправильная установка может сказаться на качестве работ, а значит и на качестве эксплуатационных характеристик окон. В этом случае есть смысл дождаться теплого периода, чтобы все же поставить окна как положено и не мучатся потом с перекосами, щелями, регулировками.
