Электрические котлы галан: обзор моделей, отзывы владельцев

Преимущества и недостатки котлов «Галан»

Подчеркнем, что покупать отопительное оборудование нужно только после ознакомления с полным перечнем плюсов и минусов подобных приборов. Если говорить конкретно о продукции компании «Галан», то в первую очередь стоит отметить существенную экономию электроэнергии. Дело в том, что электродное оборудование позволяет установить минимальную температуру во время отсутствия людей в доме. Такой подход решает сразу две проблемы: во-первых, экономится электроэнергия, во-вторых, в жилище поддерживается нормальная температура. Достигнуть этого удается с помощью термостатов, которые располагаются в каждой отапливаемой комнате. Периодически датчики снимают показатели и анализируют информацию. Еще один важный момент – не нужно устанавливать дымоход и заготавливать топливо, как в случае с углем. Помимо всего прочего, подключение котла «Галан» можно выполнить без участия специалистов, а еще в таком приборе не скапливается грязь и пыль.

Что же касается недостатков, то, безусловно, и они имеются. Основной минус заключается в том, что оборудование крайне чувствительно к перепаду напряжения, в частности, к скачкам электричества, которые могут испортить как защиту, так и начинку оборудования. Указанная проблема решается установкой стабилизатора.

Еще один недостаток заключается в том, что некоторые модели требуют наличия качественного теплоносителя. Это может быть дистиллированная вода или антифриз. А сейчас давайте более подробно разберемся с тем, как же правильно устанавливать такие котлы.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

Настройка автоматики отопления

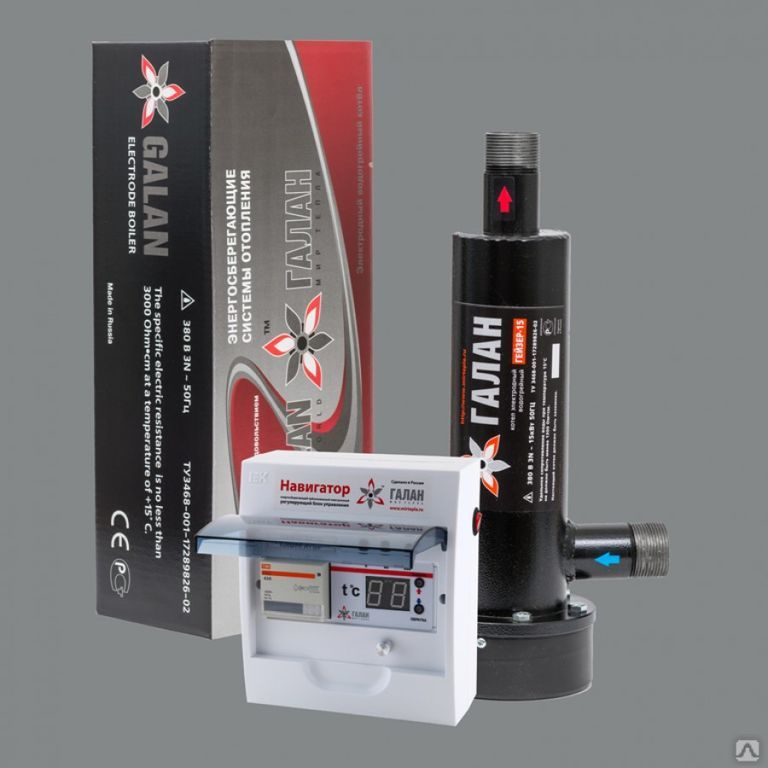

У автоматики отопления “Навигатор” минимум настроек, но при этом есть очень важные регулировки – например, регулировка гистерезиса (разницы) отдельно по обратке и по подаче.

Что такое Гистерезис?

Это просто разность температур между отключением и включением.

Пример на основе водяного отопления электрокотлом при условии что выставлена температура отключения по обратке 40°С.

Включаем автоматику отопления — так как вода в системе холодная, допустим 10 гр., датчик на обратке передает это значение электронному регулятору и тот включает контактор (температура ниже 40°С) — подается напряжение на электрокотел и начинается нагрев теплоносителя — воды.

Когда вода в системе нагреется до 40°С, произойдет отключение контактора, электрокотел отключится, нагрев воды прекратится.

Дальше — самое интересное.

Воздух в доме постепенно начнет остывать, вода в системе отопления естественно тоже и если не будет регулировки по гистерезису — уже при 39°С на обратке автоматика снова включит электрокотел, а может даже и при 39,99°С!

И что тут такого — скажете вы? Дело в том, что тогда контактор будет включаться и отключаться очень часто, раз в минуту, а может и еще чаще.

Ведь мы выставили температуру отключения контактора 40°С и как только температура снизится хоть на немного — для автоматики это уже не 40°С, а меньше и она дает команду на включение электрокотла, и ей без разницы, что контактор будет шлепать каждые 30 секунд…

Для нее важнее — сигнал от температурного датчика что температура меньше 40°С!

Вот поэтому и сделали регулировку по гистерезису, измеряемую в градусах. Рекомендуемое значение 5°С. В этом случае в нашем примере электрокотел после достижения заданной температуре нагрева 40°С отключится и повторно включится только при 35°С.

Если сделать гистерезис 8°С — то включится при 32°С.

А остывать вода в системе отопления с 40 до 32°С будет уже гораздо дольше, это время уже будет измеряться не в минутах, а в часах и соответственно контактор будет работать гораздо реже — один раз в час, а то и в 2-3 часа, в зависимости от того. какие теплопотери у дома — как хорошо он утеплен.

Так же гистерезис регулируется отдельно и на подаче — рекомендуемое значение 9°С, а температура отключения по подаче 70°С. То есть при нагреве температурного датчика до 70°С электрокотел отключится и включение будет возможно только при 61°С.

Всего у цифрового электронного регулятора “Навигатор” 4 регулировки температуры:

1. Температура на обратке — синий датчик (при достижении которой отключается электрокотёл)

2. Гистерезис по обратке

3. Температура по подаче — красный датчик (предохраняет от закипания теплоносителя)

4. Гистерезис по подаче

В нормальном режиме температура контролируется автоматикой по синему датчику, закрепленному на обратке, а красный датчик на подаче нужен только как защитный, в случае какой-нибудь аварийной ситуации — например остановился циркуляционный насос отопления, или произошла утечка воды из системы отопления или где-то на обратке прихватило (замерзала) воду — и такое бывает.

Котлы с трубчатыми электрическими нагревателями

Компания производит ТЭНовые отопительные электрические котлы двух разновидностей. Первая внешне напоминает электродные водонагреватели, различие заключается в габаритах корпуса и его внутренней «начинке». Вместо металлического электрода внутри располагается один или несколько ТЭНов, присоединительные клеммы которых выведены с одной стороны корпуса.

Данная модель водогрейной установки предлагается в нескольких модификациях, перекрывающих диапазон мощностей от 3 до 30 кВт.

Подробные технические характеристики этого модельного ряда представлены в таблице 2.

Таблица 2

Эффективность, с которой будет функционировать электрическое водяное отопление с ТЭНовым агрегатом, производитель декларирует также на уровне 98%, значит, порядок подбора теплогенератора для обогрева дома следует выполнять по вышеприведенному методу.

ТЭНовый электрический котел Галан второй разновидности выпускается в двух версиях: бюджетная «Стэлс» и люксовая «Галакс». Обе представляют собой прямоугольный шкаф, подвешиваемый к стене. В бюджетной версии внутри шкафа находятся только основные элементы: бак с ТЭНами и автоматизированный блок управления. Люксовая комплектация предусматривает дополнительное оборудование:

• циркуляционный насос;
• автоматика контроля расхода теплоносителя;
• предохранительный клапан;
• автоматический воздухосбрасыватель;
•  манометр.

В бюджетной версии «Стэлс» автоматика управляет работой нагревательных элементов, поддерживая температуру теплоносителя, а также защищает весь агрегат от перегрева в том случае, если циркуляция воды в системе по какой-то причине прекратилась. ТЭНовый электрический котел для отопления «Галакс» по своей комплектации близок к импортным аналогам, поскольку имеет дополнительную степень безопасности и снабжен собственным циркуляционным насосом.

Отопительная установка Galax

Подробные технические характеристики теплогенераторов версий «Стэлс» и «Галакс» представлены, соответственно, в таблицах 3 и 4.

Таблица 3

Примечание: буква М в наименовании обозначает, что изделие укомплектовано электромеханической автоматикой, а буква Л – электронной.

Таблица 4

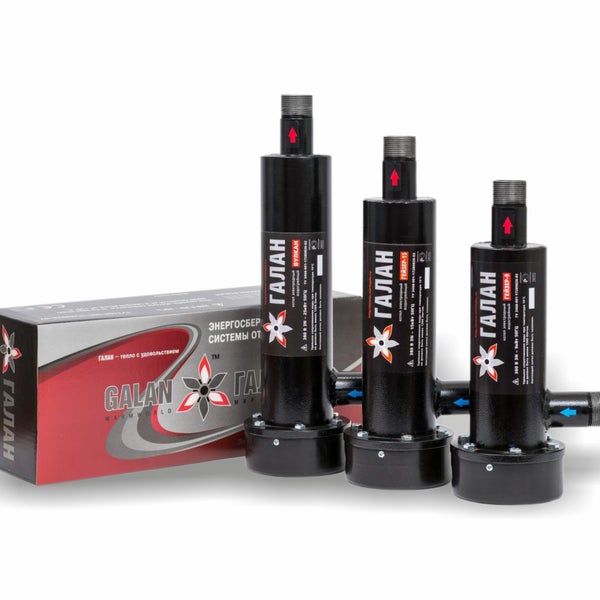

Основные модели котлов Галан

Электродные котлы линейки «Галан Очаг» — лучший выбор для отопления частных домов до 60 квадратных метров.

Электродные котлы модельного ряда GALAN OCHAG включают модели мощностью 2, 3, 5 и 6 кВт. Они имеют минимальные габариты и не загромождают помещение. Все модели одноконтурные и предназначены для вертикальной установки. Питание осуществляется от однофазных сетей. Если к сети подключаются модели мощностью 5-6 кВт, то к оборудованию необходимо подключить отдельный кабель и укомплектовать УЗО. Котлы GALAN OCHAG подходят для обогрева помещений площадью 20-60 кв м, это отличный вариант для частного дома.

В линейку ГАЛАН Гейзер входят два электрокотла мощностью 9 и 15 кВт. Их можно использовать для отопления помещений любого типа площадью от 90 до 150 кв. Для питания оборудования необходимо подключение к трехфазной электросети. Управление осуществляется с внешних консолей. Установка осуществляется исключительно в вертикальном положении.

Вам нужно построить систему отопления в большом доме? Тогда вам необходимо поближе познакомиться с линейкой электродных котлов GALAN Volcano — в нее входят модели мощностью 25, 36 и 50 кВт. Все представленные устройства запитываются от трехфазных электрических сетей. Максимальная обогреваемая поверхность для этих моделей варьируется от 250 до 500 кв.м в зависимости от мощности используемого оборудования.

Покупка котлов

Электрокотел Галан любой серии можно приобрести в компании «ТепловодСервис», которая является официальным поставщиком бренда. Это служит гарантией качественного обслуживания, оптимальных цен и длительной гарантии.

Способ нагрева жидкости протекающим через нее электрическим током был известен давно, практически с момента активного изучения электрических явлений. Физика процесса нагрева подробно описана в трудах по электротехнике. Этот простой способ обогрева впервые применили военные для обогрева помещений подводных лодок и кораблей. Компания «Галант» одна из первых разработала электрический котел Галант, который нашел широкое применение для отопления частных домов, квартир и производственных помещений.

Если электродный электрический заполнить дистиллированной водой, то он не будет работать, т. к. такая вода хороший диэлектрик. Для возникновения электрического тока между электродами с разным потенциалом необходимо наличие положительно и отрицательно заряженных частиц.

В металлическом проводнике эту роль выполняют электроны, имеющие отрицательный заряд. Если в дистиллированной воде растворить обычную поверенную соль (NaCL), то в результате диссоциации образуются положительно заряженные ионы Na+ и отрицательно заряженные ионы CL- , а полученный раствор превращается в электролит обеспечивающий протекание электрического тока. Как только на электронный котел отопления будет подано напряжение, начнется движение ионов с выделением тепла.

По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.

Найденные в сети отзывы на электрический котел отопления Галант характеризуют его с разных сторон. Многие удивляются, почему при такой простоте конструкции так высока цена изделия. Отмечают, что теплоноситель в электродных котлах находится под напряжением, поэтому нужно обязательно применять хорошее заземление контура, батарей и корпуса электрокотла. Пишут, что для его нормальной работы требуется довольно дорогая незамерзающая жидкость. Всем нравится простота установки и отсутствие необходимости в получении различных разрешений и согласований.

Электродные котлы Галан: принцип работы

Электродный котел Галан

Наибольший интерес у потребителя вызывают электронные котлы отопления Галан. Несмотря на небольшие размеры, они вырабатывают достаточное количество тепловой энергии для нагрева теплоносителя.

Главной особенностью конструкции является принцип ее работы. Для повышения температуры не используются какие-либо нагревательные элементы – электродные котлы Галан функционируют на принципе ионизации воды. Электроды расщепляют молекулы на положительные и отрицательные. Каждый вид движется к электроду с обратным зарядом. Электронный блок меняет полюса с частотой 50 раз/сек, в результате чего происходит колебания ионов. Этим обуславливается повышение температуры.

Такой принцип работы позволил минимизировать размеры оборудования. Положительные отзывы о системах отопления Галан связаны именно с этим фактором. Так, самая маломощная модель Очаг 2 при номинальной мощности 2 кВт имеет размеры всего лишь 35 мм в диаметре и длину 275 мм. И это при весе 0,9 кг.

Способы установки котлов Галан

Но не стоит сразу же планировать электрическое отопление частного дома Галан. Эта система характеризуется рядом эксплуатационных особенностей, которые обязательно нужно учесть:

• Нельзя использовать дистиллированную воду. Для процесса ионизации потребуется содержание в теплоносителе солей. Поэтому производитель рекомендует заливать обычную питьевую (предварительно подсолив, в пропорции 1 столовая ложка на 100 л.), либо фирменную жидкость для отопления;
• В комплектацию котлов отопления Галан не входят насос и расширительный бак. Для небольших магистралей, протяженностью до 20 м.п. это компенсируется давлением, создаваемым в камере ионизации. В процессе разогрева этот показатель повышается до 2 атм;
• Обязательно устанавливается блок управления для котлов отопления Галан. Он регулирует мощность устройства в зависимости от установленной мощности. В нем предусмотрена возможность подключения к внешним датчикам температуры, а также система дистанционного (СМС) управления.

Главным преимуществом является выбор схемы установки. В системах отопления с котлом Галан могут присутствовать другие нагревательные устройства – твердотопливные, или работающие на газу. Если же в будущем планируется расширение жилой площади – возможна параллельная установка дополнительных котлов для повышения общей мощности отопления.

Серия котлов Очаг

Оптимальная комплектация котла Галан

Модели этой серии являются самыми маломощными и могут быть использованы для организации электрического отопления небольшого частного дома Галан или квартиры. Зачастую их устанавливают без циркуляционных насосов – достаточно давления, создаваемого в камере ионизации.

Номинальная мощность моделей серии Очаг варьируется от 2-х до 6-ти кВт. Следует помнить, что в комплектацию входит только нагревательный блок. Дополнительное оборудование (УЗО, программатор) необходимо покупать.

Для правильной работы электрокотлов Галан в отопления дома нужно ознакомиться с их характеристиками:

• Объем отапливаемого дома – от 80 до 200 м³;
• Электропитание – сеть 220 В;
• Сечение медной жилы токопроводящей линии – 4 мм², за исключением модели Очаг-6. Для нее следует предусмотреть электропроводку с сечением 6 мм²;
• Объем теплоносителя напрямую зависит от мощности электронных котлов отопления Галан.

Модель котла	Рекомендуемый объем теплоносителя, л
Очаг-2	20-40
Очаг-3	25-50
Очаг-5	30-60
Очаг-6	35-70

Серия котлов Гейзер и Вулкан

Для более мощных систем рекомендуется приобретать котлы серии Гейзер и Вулкан. Конструктивно они ничем не отличаются от Очага, но рассчитаны на нагрев большего объема теплоносителя. Организованное с их помощью электроотопление Галан может обеспечить постоянную мощность от 9 до 50 кВт. Так как стандартная линия электропередач не справится с таким объемом, потребуется подключение 3х фазной 380 В. Для этого необходимо оформить отдельное разрешение. Этот факт обязательно учитывается при выборе отопительной схемы.

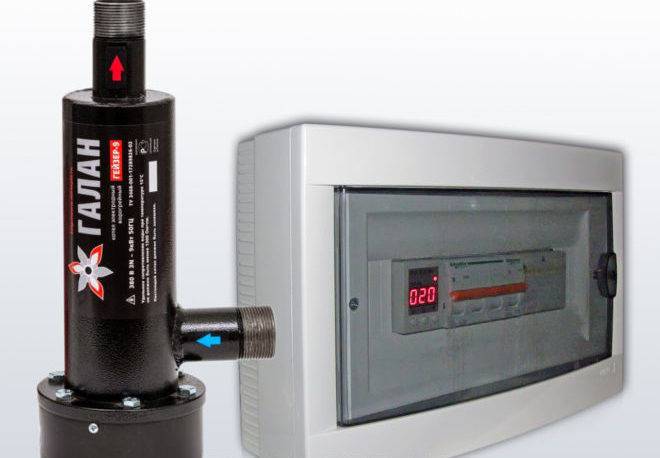

Котлы серии Гейзер

Технические характеристики котлов для систем отопления Галан серии Гейзер и Вулкан:

• Жилой объем здания – от 340 до 1650 м³;
• Электропитание – сеть 380 В;
• Сечение медной жилы токопроводящей линии – от 4 до 6 мм²;
• Рекомендуемый объем теплоносителя указан в таблице.

Модель котла	Рекомендуемый объем теплоносителя, л
Гейзер-9	50-100
Гейзер-15	100-200
Вулкан-25	150-300
Вулкан-36	200-400
Вулкан-50	300-500

Котлы этой серии применяются не только для автономного отопления частных домов, но и для производственных и коммерческих помещений.

Электрокотлы «Галан» на ТЭНах

В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».

Группа «Стандарт

» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».

Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн

Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:

• Очаг Турбо . В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
• Гейзер Турбо . В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
• Вулкан Турбо . Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.

Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

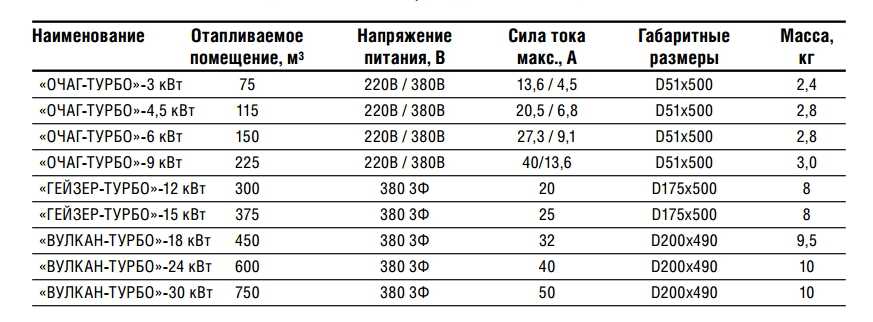

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)

Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.

В группе ТЭНовых котлов «Люкс»

есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).

Линейка «Стэлс»

. КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.

Отопительный котел «Галан Стэлс» имеет более привычный дизайн

В этой линейке шесть модификаций котлов с мощностью от 9кВт до 27кВт. Технические данные оборудования представлены в таблице.

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)

Линейка «Галакс»

. Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.

Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)

В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.

Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)

Особенности котлов Галан

Основные характеристики электрооборудования Галан:

• высокий уровень качества;
• компактные габариты;
• надежность.

Устройство

Элементами отопительного оборудования Галан являются:

• рабочая камера;
• электроды;
• уплотнитель и изоляция электродов;
• клеммы электропитания.

Принцип работы

Принцип работы системы отопления Галан не отличается от традиционного. Вода, нагреваемая в генераторе, проходит по основной разводке трубопроводов. Поступая в радиатор, она максимально отдает свое тепло, за счет этого воздух в помещении нагревается.

Корпус выступает в роли первого электрода, который обязательно заземляется, а другой электрод, подключается к фазе, находится внутри системы и является изолированным от корпуса.

В качестве теплоносителя могут быть использованы специально подготовленная вода, имеющая определенные параметры удельного сопротивления , но лучше всего использовать специальную жидкость аргус-галан. Так агрегат прослужит намного дольше.

Электроагрегатов Галан могут быть использованы не только для нагрева помещения, но и обеспечения горячим водоснабжением. Многие модели Галан (Гейзер, Очаг, Вулкан, Серия ТЭН) дополнены внешними накопительными бойлерами, за счет которых вода нагревается теплоносителем от основного источника.

Технические характеристики

Технические характеристики электродных отопительных систем Галан:

• напряжение – 220/380 v, 50 Гц;
• площадь отапливаемого помещения в диапазоне от 20 до 250 м2;
• диапазон мощностей моделей от 2 до 25 кВт;
• диапазон значений тока для моделей — от 9,2 до 37 А;
• рекомендованный теплоноситель – жидкость «Аргус-Галан»;
• вода в качестве теплоносителя – удельное сопротивление (3 кОм/см2— 32 кОм/см2) при 150 градусах.

Преимущества

Отопительное оборудование Галан имеют ряд преимуществ перед тэновыми аналогами.

Основные преимущества котлов Галан:

1. Не требуют дополнительных затрат при установке, за исключением покупки источника тепла. Установка аппарата обходится гораздо дешевле, чем монтаж оборудования, работающего на жидкотопливном сырье. Нет необходимости в постройке дымовой трубы.
2. Не нуждаются в плановом обслуживании и чистке.
3. Изготовлены из экологически чистого и безопасного материала.
4. Имеют небольшой вес и габариты, вследствие этого можно сэкономить пространство, агрегат не требует отдельного помещения.
5. Просты при монтаже, установить можно самостоятельно своими руками;
6. Пожаробезопасны.
7. работают от электрической сети любого напряжения.
8. Широкая линейка мощности. Можно подобрать агрегат, способный отопить комнату около 20 кв. м. или целый дом в 250 кв. м. При объединении устройств в систему можно отопить помещение размером более тысячи квадратных метров.
9. Автоматизированный процесс работы, устройства снабжены блоком управления.
10. Незначительный уровень шума при работе.
11. Наличие защитных систем.
12. Эффективность.
13. Возможность программирования режимов работы.

Разновидности оборудования

Электронные котлы Галан представлены тремя линейками моделей:

Электродный котел Галан Очаг 6, 5 и 3

Цифры в конце названия модели означают мощность устройств, которые внешне очень похожи. Вес котлов Очаг от 0,9 до 1,1 кг, а длина зависит от модели:

• Галан Очаг 6 имеет длину в 335 мм;
• Галан Очаг 5 – 320 мм;
• Галан Очаг 3 – 275 мм.

Это самые компактные аппараты, которые работают от напряжения в 220 вольт и могут отапливать помещения площадью в 80–250 м2.

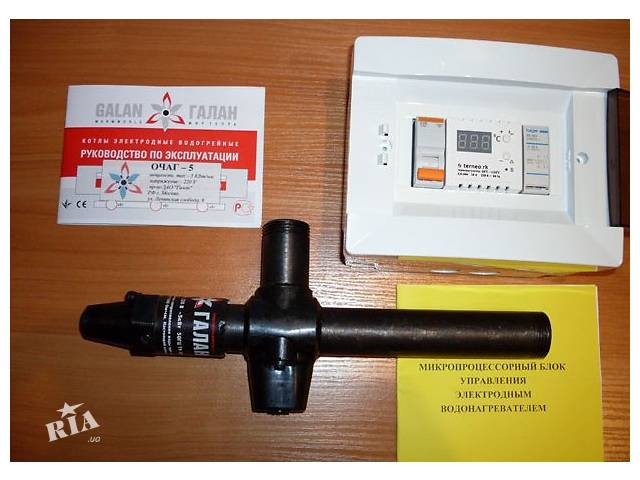

Купить котлы модели Очаг можно на официальном сайте компании Галан, где оборудование мощностью в 6 кВт стоит 4 050 рублей, а в 2 кВт – 3900 рублей.

Отопительные котлы Гейзер

Оборудование с высокой мощностью (от 6 до 15 кВт) и средними габаритами способно обогреть помещение площадью до 200 м2. Устройства Гейзер имеют вес в 7 кг и работают от однофазной и трехфазной системы электропитания. При эксплуатации котлов рекомендуется использовать около 300 литров жидкости. Цена на котел мощностью в 15 кВт – 8 000 рублей, а на нагреватель в 6 кВт – 7 100 рублей.

Электродное оборудование Вулкан

Самая мощная система, с помощью которой можно обогревать сразу несколько домов, общий объем которых составляет не более 800 кубометров. Оборудование можно устанавливать в небольшие помещения, поскольку у него небольшие габариты и вес в 7 кг. Работают устройства от трехфазного тока и имеют мощность от 25 до 50 кВт. Их стоимость выше других моделей. На официальном сайте отопительный котел Вулкан 25 можно купить за 8 200 рублей, а цена на модель Вулкан 50 – 13 200 рублей.

К особенностям электродных котлов относится их надежность, что объясняется тем, что ломаться в таком оборудовании практически нечему. Даже если произойдет утечка теплоносителя, токи упадут до нуля и устройство просто выключится. Обо всем остальном позаботится встроенная в систему отопления автоматика.

Модели ТЭНовых котлов Галан

Работающие на основе ТЭНов устройства представлены двумя разновидностями:

1. Очаг Турбо, Гейзер Турбо, Вулкан Турбо – созданы на основе электродных моделей, от которых отличаются конструкцией и габаритами. При мощности от 3 до 30 кВт они способны обогреть помещение объемом до 750 м3. Работать могут как от однофазной, так и от трехфазной электрической сети. Цена ТЭНовых моделей от электродных отличается незначительно и колеблется от 6 500 до 13 800 рублей.
2. Моноблоки Галакс и Стелс – похожие на обыкновенные котлы отопления устройства, которые в своей конструкции имеют подвесной металлический прямоугольный шкаф. Модели Стелс имеют оборудованный нагревательными элементами бак и блок управления. Котлы мощность в 9 кВт стоят 24 900 рублей, а в 27 кВт – 27 100 рублей. В моделях Галакс дополнительно установлена аппаратура для контроля расхода теплоносителя, предохранительный клапан, насос для принудительной циркуляции, манометр. В связи с этим их стоимость выше – Галакс мощностью в 30 кВт стоит 37 500 рублей, а цена на модель мощностью в 9 кВт – 33 000 рублей.

Все отопительное оборудование Галан комплектуется автоматикой, с помощью которой потребитель может задавать нужную в помещении температуру воздуха и температуру радиаторов, менять ее автоматически в соответствии с потребностями в определенное время суток, включать и выключать устройство специальным контактным термостатом.

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

• Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
• Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
• Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
• Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
• В результате такого движения ионов и происходит быстрый нагрев теплоносителя.

• Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
• Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

• Электронными системами управления.
• Блоком защиты оборудования от скачков напряжения в электросети.
• Блоками автоматического запуска.
• Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

Среди отечественных производителей лидирует два бренда:

1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.
