Мини дрель из моторчика своими руками

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям Сам Электрика – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

  • моторчик от магнитофона;
  • подходящая цанга со сверлом;
  • использованный антиперспирант;
  • гнездо RCA для подключения питания и ответная часть для него;
  • блок питания;
  • выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.

Обзор различных идей по созданию

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

  • Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
  • Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.
  • Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Как работает?

Дремель имеет регулируемую скорость на крутящемся валу. Диапазон регулирования может быть достаточно широк, например, от 3 до 35 тысяч оборотов в минуту. Если нужно перейти на другой тип выполняемой операции, предусмотрена быстрая смена насадки. Для этого есть цанговый патрон, который обеспечивает простоту обращения и надежность крепления.

Для некоторых видов работ (например, гравировки) держать устройство в руке не удобно из-за его веса и объема. Чтобы повысить удобство и мобильность прибора, производители снабжают его дополнительным элементом – гибким валом. Сам дремель можно повесить на крючок штатива, идущего в комплекте и крепящегося к рабочему столу. Гибкий вал лежит в руке, словно маркер, что очень повышает качество выполняемого труда. В стандартном комплекте такого вала может и не быть, тогда его нужно приобрести отдельно.

Благодаря регулятору оборотов в любой момент скорость вращения можно изменить. Для тонкой работы, требующей аккуратности (полировка, шлифовка), обороты можно понизить до минимума, а если нужно разрезать метал большой толщины или произвести заточку – повысить до максимального значения.

Комплектация

В зависимости от модели и производителя, комплектация дремеля будет разной. Вскрывая его упаковку, можно обнаружить такие детали, как:

  • насадки для гравировки;
  • неармированные отрезные круги;
  • крепежный штифт для отрезных кругов;
  • круги для шлифовки из мелкой наждачки;
  • полировальная насадка и пара-тройка разных фетровых;
  • насадка для шлифовки в виде валика из резины на штифте и цилиндров из наждачной бумаги;
  • насадки из карборунда и боры разного вида;
  • сверла;
  • щеточки (из лески и металлической проволоки);
  • наждачный камень для подточки;
  • ключ;
  • цанги (2,4 и 3,2 мм);
  • струбцина, гибкий вал – не во всех моделях.

Отрезные круги расходуются и изнашиваются очень быстро. К тому же, они очень хрупкие. В комплекте с набором их количество составляет 10-30 шт., но прельщаться не стоит – желательно сразу отдельно приобрести отрезные круги хорошего качества – армированные металлической сеткой или даже с алмазным напылением (используются в стоматологии), иначе вы рискуете в неподходящий момент остаться без необходимых расходных материалов.

Некоторые насадки могут не понадобиться вообще. Но так как инструмент универсальный, и производитель не знает, в каких именно целях его будут использовать, то прибор снабжают всеми возможными. В процессе эксплуатации можно будет понять, каких насадок недостает и какими нужно запастись в большем количестве, и приобрести их отдельно.

Зажимной механизм

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

  1. МД из электрического патрона.
  2. Полный аналог фабричного «дремеля».
  3. Дрель из зубной щётки.
  4. МД из привода принтера.
  5. Экономный вариант без корпуса.
  6. Вторая жизнь старому магнитофону.
  7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

  1. Сердцевину фурнитуры удаляют.
  2. Отвинчивают заднюю крышку.
  3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
  4. Подгоняют толщину вала под размер отверстия цангового зажима.
  5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
  6. Патрон крепят к валу фиксаторным поперечным винтом.
  7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
  8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Движок от старого принтера

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Мини дрель без корпуса

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Электродвигатель от магнитофона

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Мини-дрель в различных корпусах

Мини-дрелью будет гораздо удобнее работать, если поместить мотор и цангу в какой-либо корпус. Для этого подойдет пластиковый корпус от антиперспиранта, например.

Преимуществом использования пластикового корпуса является возможность прикрепить к  маленькой дрели кнопку включения/выключения, сделав тем самым инструмент еще более удобным в использовании.

Для изготовления такого инструмента в корпус нужно поместить моторчик и цангу. В крышке антиперспиранта необходимо сделать отверстие для сверла или верхней части цанги (в зависимости от размеров корпуса).

Для большего удобства провода от моторчика можно припаять к отдельному разъему и вывести его через днище корпуса.

Это дает возможность хранить инструмент не подключенным все время к батарейкам или блоку питания. Кнопку для включения/выключения мини-дрели можно вынуть из старого удлинителя, подключить к проводам и вывести на корпус антиперспиранта.

Чтобы устройство внутри корпуса не болталось, его можно закрепить при помощи пластилина или термоклея.

Таким образом, получается удобная  небольшая дрель с кнопкой, которой гораздо удобнее работать, чем просто держа в руках моторчик с цангой.

Принцип сборки инструмента точно такой же – оголяется вал двигателя, на него одевается цанга или старый патрон от дрели, и можно сверлить отверстия. По такой же схеме собирается мини-дрель из старого блендера.

Более удобным вариантом для сборки мини-дрели своими руками будет использование клеевого пистолета.

Он уже имеет в своем корпусе удобную рукоятку, мотор и провод питания от электросети. Необходимо убрать переднюю часть пистолета и прикрепить к мотору патрон.

Клеевые пистолеты бывают довольно мощными, что дает возможность использовать сверла большего диаметра.

Рукоятка позволяет удобно держать инструмент в руках, выставляя сверло перпендикулярно поверхности.

Видео:

Таким образом, своими руками можно собрать менее мощный аналог шуруповерта, который вполне может использоваться не только вместо отвертки, но и как мини-дрель.

Фантазия народных умельцев бесконечна, и существует множество способов, как можно изготовить удобную мини-дрель своими руками.

Существует вариант поместить мотор и цангу в обычную пластиковую бутылку небольшой емкости.

Но одним из самых оригинальных вариантов является использование старой зубной щетки с моторчиком.

Для изготовления инструмента нужно убрать щетину и оголить вал моторчика, затем по вышеописанной схеме на него одевается цанга, и мини-дрель готова.

Видео:

Оригинальностью отличается использование в качестве корпуса для маленькой дрели шариковой ручки, но мощность такого устройства крайне мала.

Мини-дрель можно приобрести в строительном магазине, но ее стоимость заставляет многих импровизировать и собирать инструмент из подсобных деталей.

Для изготовления мини-дрели понадобится маломощный моторчик, который можно взять в каком-либо электрическом бытовом приборе, старый патрон от дрели или цанга, которую можно очень дешево купить, провода, термоклей и источник питания.

Если позволяет свободное время и хочется иметь более удобный инструмент, то можно поместить мини-дрель в какой-то пластиковый корпус, установить кнопку включения/выключения.

Предметов для использования в качестве корпуса огромное множество, что позволяет собрать удобную мини-дрель своими руками с легкостью.

Из шариковой ручки

Для изготовления сверлильного приспособления из шариковой ручки не нужны электрические элементы, не требуются навыки работы с электроинструментами.

Необходима шариковая ручка с автоматическим механизмом, термоклей, палочка с перемычками на конце, при помощи которой происходит вращение сверла, сверло необходимого типоразмера. Основная нагрузка ложится на корпус, поэтому нужно выбирать образцы из металла или плотного пластика.

Процесс сборки

Шариковую ручку полностью разбирают. В нижнюю часть корпуса, из которой обычно выходит стержень, вставляют сверло. Хвостовик фиксируется в отверстие на палочке. Чтобы вся рабочая конструкция инструмента стала единым механизмом, детали фиксируют к внутренним стенкам корпуса термоклеем. Процесс сверления будет выполняться посредством механического воздействия на палочку, служащую рукояткой устройства.

Из чего изготовить?

Вариантов исполнения мини-дрели, изготовленной собственными руками, может иметься несколько. Порыв вашего воображения сдерживается исключительно наличием необходимых компонентов. Оптимальной считается портативная дрель, сделанная своими руками из двигателя от электробытовой техники. Можно применять двигатели от самых разных приборов.

Перечислим некоторые из них.

Поскольку нам не придется «изобретать колесо», так как у блендера уже имеются собственные корпус и электродвигатель, мы сделали отдельное описание изготовления из данного прибора дрели в домашних условиях.

Итак, нам понадобятся:

  • кожух и электромотор от блендера;
  • цанговый патрон для дрели (следует купить в магазине стройматериалов);
  • переключатель либо кнопочка.

Схема создания нашей самоделки следующая:

  • разбираем корпус блендера;
  • вставляем в корпус переключатель, затем подсоединяем его к электрическому двигателю;
  • теперь нам нужен цанговый патрон, насаживаем его на ось мотора;
  • в кожухе проделываем отверстие под размер приспособления для зажима;
  • собираем кожух, и наша самодельная мини-дрель готова к эксплуатации;
  • в приспособление для зажима устанавливаем сверло либо насадку для гравера и используем.

Однако подобного устройства вполне хватает, чтобы осуществлять простую работу, к примеру, сверлить в платах отверстия либо выполнять гравировку деталей.

Инструменты и материалы

Потребуется:

  • электрический патрон,
  • двигатель,
  • пластиковая тара от мыльных пузырей,
  • острый нож,
  • термоклей,
  • изолента,
  • паяльное устройство,
  • тумблер.

Подготовительные работы

Для изготовления корпуса в крышке от баночки из-под мыльных пузырей разогретым паяльником необходимо проделать отверстие диаметром немного больше диаметра основания сверла. Дно тары нужно удалить. Из моторчика и патрона сооружается сердцевина инструмента. Двигатель подходящей мощности можно взять из старого оборудования. Прежде чем скрепить движок и патрон, их обезжиривают ацетоном. Скрепляют методом холодной сварки или горячим клеем.

Сборка

Работа выполняется в несколько этапов. Сначала патрон с моторчиком помещают в пластиковую тару из-под мыльных пузырей.

Провода, выходящие из электрического патрона, должны разместиться в крышке корпуса.

Патрон закрепляют термоклеем, промазывая боковые пустоты. Дожидаются высыхания связующего материала.

Клеем прикрепляют тумблер к крышке, подсоединяют к нему провод подачи питания по стандартной схеме. При необходимости используют амперметр. Изоляция выполняется изолентой или термоклеем. Крышка прикручивается к тубе, с ее обратной стороны фиксируется сверло.

Полный аналог фабричного «дремеля»

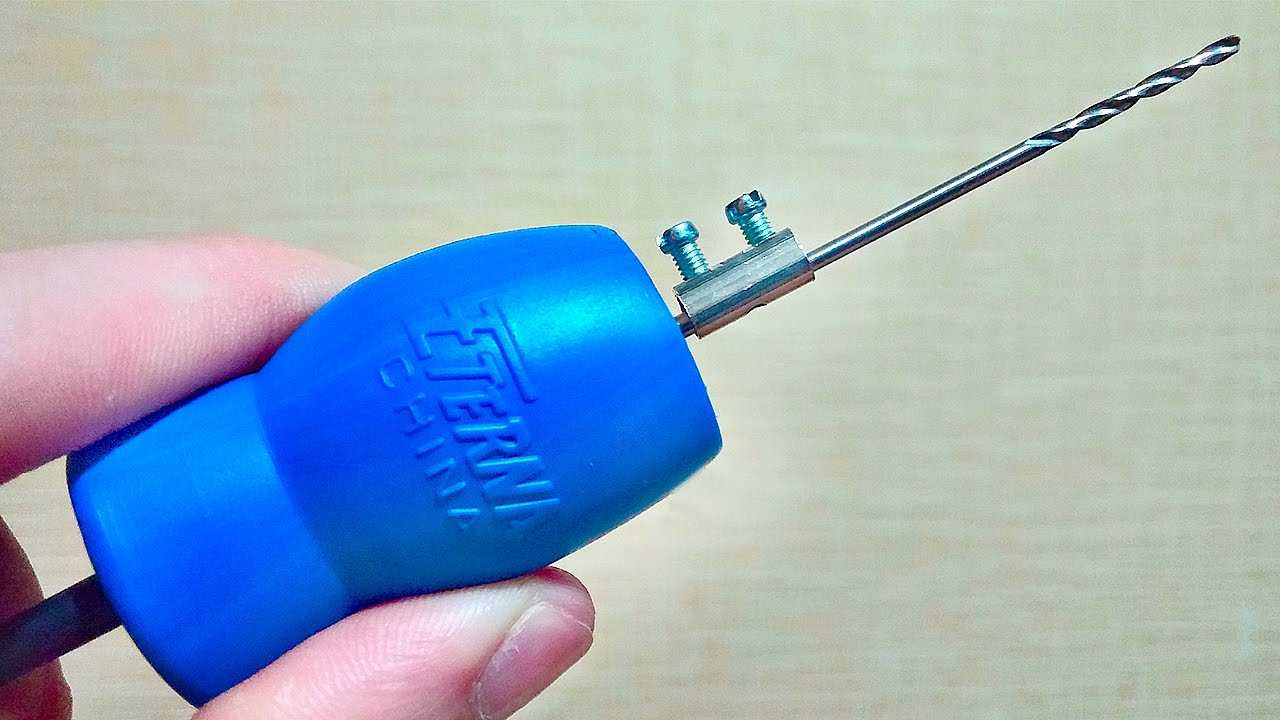

Пример дрели

Оригинальный корпус тоже делается самостоятельно с таким расчетом, чтобы двигатель плотно закреплялся внутри, при этом оставляя зазор или открытую часть в месте нагрева.

Корпусом мини-дрели может быть любая пластиковая трубка.

Попадаются модели, в которых использовался тубус от герметика, шприц, пластиковый туб от зубной пасты или от детских конфет.

Подойдет также подпиленный по нужной длине кусок сантехнической пластиковой трубы, но в этом случае открытые концы нужно будет закупоривать какой-либо подвижной «пробкой», например, акриловой или вырезанной из пластика.

Патрон или зажим мини-дрели можно изготовить самостоятельно, например, из обычной соединительной клеммы, или купить на рынке или в магазине. За цангой можно обратиться в граверные мастерские, а также в отделы для моделирования или секции комплектующих для бытовых электроинструментов.

Полученный инструмент — это универсальный вариант; в зависимости от вида ремонта таким зажимным патроном фиксируются различные насадки: сверла, фрезы, диски с режущей кромкой или головки отверток.

Конструкция

Внутри любой мини дрели шлифовальная машинка, то есть устройство для прямого шлифования. Все вышеперечисленные функции выполняются благодаря насадкам и режущим инструментам, устанавливаемым в патрон.

Существенное отличие конструкции от дрели стандартного размера – частота вращения шпиндельной втулки. Популярные модели ручных мини дрелей держат обороты от 10 до 30 тысяч в минуту. Из-за высоких оборотов нет нужды в креплении обрабатываемой заготовки, потому что из рук их не вырывает. Данная особенность очень удобна в работе с гравировкой, шлифованием.

Интересно, что мини дрель фирмы hammer укомплектована гибким валом, что позволяет использовать насадки в самых труднодоступных местах без лишнего дискомфорта. Очень удобно использовать гибкий вал, когда дрель не нужно держать в руке. Для этого электроприбор подвешивают на специальной подставке. Такой подход освободит руки, уменьшит вибрацию и общий уровень шума.

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

  • безынерционная катушка;
  • патрон от старой дрели либо цанговый зажим подходящего размера;
  • термоклей либо холодная сварка;
  • сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось. После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Необходимые материалы

Перед тем как переходить к описанию различных способов изготовления самодельной мини-дрели, следует определить, из каких конструктивных элементов состоит этот инструмент.

Всего их четыре:

Электродвигатель RS385 12V

Патронный зажим. При желании можно найти универсальный патрон, подходящий и для сверла, и для шуруповерта. Такими являются, например, цанговые механизмы — стоят они дешево, и состоят из патрона и сменных свёрл, которые фиксируются в патроне выступающими болтиками.

Патрон мини малый на 0.7 мм – 3.2 мм

Миниатюрная батарея или силовой блок для питания нашей мини-дрели. Если есть возможность, лучше использовать агрегат с регулируемым подающимся напряжением, это позволить изменять частоту вращения вала.

Кожух или корпус.

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

Далее нужно изготовить достаточно точный элемент конструкции – патрон для сверла. Не хотите тратить деньги на фабричный цанговый зажим – подойдет любая втулка. Все зависит от сферы применения мини дрели:

Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

  • Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
  • Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.
  • Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

  1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
  2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
  3. Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
  4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.
  5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Похожие материалы:

  • Как сделать зарядку для аккумулятора в домашних условиях
  • Как стать настоящим электриком
  • Как сделать электродный котел своими руками

Материалы

Какие материалы нужны для создания мини дрели своими руками? Чтобы сделать своими руками мини дрель, сначала подбирают две важнейшие детали: это моторчик от какого-нибудь старого электроустройства и цанговый патрон.

Важно! Покупать в сети патрон выгодно тем, что в комплект поставки входит набор различных насадок для минидрели. Собрав самодельное устройство, не нужно подбирать по диаметру вала свёрла, шлифовальные и пильные диски

Что касается корпуса, то существует масса возможностей сделать его из любых подсобных материалов. Обязательно нужно запастись термоусадочной плёнкой для надёжной изоляции токонесущих частей.

Чтобы инструмент мог использовать энергию бытовой сети, нужен выпрямитель с регулятором напряжения. Также понадобятся микровыключатель, электрошнур, паяльник. Обязательно наличие клеевого термопистолета. Для жёсткой фиксации деталей вместо него применяют композитный состав – холодная сварка.

Мини дрель своими руками

Основой самодельной мини дрели послужит двигатель от старого фена, а в качестве корпуса будет использоваться упаковка (пластиковая туба) от витаминов.

Немного о двигателе. Использовать двигатель от магнитофонов, как рекомендуют некоторые народные умельцы крайне нежелательно. Он имеет явно недостаточную мощность для комфортной работы мини дрели. На используемый нами двигатель от Mabuchi Motor RS-365SD-2275 точный даташит найти не удалось (видимо снят с производства), но на некоторых форумах нашлась инфа о том, что он работает при напряжении 6-20 В (стартует от 3 В), а число максимальных оборотов составляет по разным источникам составляет 12000-18000 об/мин. Таким двигателем при желании можно будет не только сверлить пластик и текстолит, но и шлифовать или резать тонкий металл.

Приступим к подготовке корпуса. Срезаем дно нашей тубы и подготавливаем для отверстия резиновую заглушку (идеально подходит ножка от старого системника). Далее в этой заглушке мы сделаем отверстие для разъема питания и переключатель реверса.

С обратной стороны запрессовываем наш двигатель. Посадка происходит очень плотно и надежно, дополнительно фиксировать двигатель в корпусе нет никакой необходимости.

В качестве схемы регулятора оборотов мини дрели можно использовать массу вариантов. Мы взяли простейшую схему на одном транзисторе.

Она имеет массу недостатков, но ее единственный плюс в том, что она проста, работает без предварительных танцев с бубном и с легкостью помещается в нашем небольшом корпусе. Схему можно собрать навесным монтажом, а транзистор обязательно нужно установить на хороший радиатор. Транзистор лучше взять посерьезней, например КТ837, а еще лучше КТ825 (или другой не менее мощный аналог).

При работе двигателя, с его тыльной стороны, создается небольшой поток воздуха. Благодаря этому сзади двигателя можно расположить радиатор с транзистором, это улучшит его температурный режим.

Немного о реверсе. Нужен ли реверс на мини дрели? Несомненно, эта функция будет полезной, но не является главной, а при желании можно обойтись и без нее. Для реализации реверса применена простенькая схема на одном шестиконтактном переключателе.

Крепим переменный резистор регулятора оборотов, устанавливаем резиновую заглушку с разъемом питания и переключателем реверса.

Осталось установить цанговый патрон и мини дрель своими руками готова.

Для питания такой самодельной мини дрели можно брать блок питания с напряжением 15-18 В и током в пару ампер.

На первое время и для тестов был подобран блок 15 В; 0,4 А.

Мини дрель с таким блоком питания работает, но мощности блока при большой нагрузке немного не хватает. Возможно, в дальнейшем она будет запитываться от небольшого блока питания ноутбука.

Ну и финальная видео-демонстрация работы самодельной мини дрели.

comments powered by HyperComments

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
