Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Как подключить варочную панель самостоятельно, видео подключения

Практически каждый прибор имеет одинаковое подключение. Данная линия способна выдержать ток до 40-45 ампер. Также необходимо позаботиться о заземлении.

Инструкция изготовителя по самостоятельному подключению прибора

Для подключения индукционной варочной панели используется одна из ниже представленных схем:

  • Однофазная схема. Чтобы найти фазу, рекомендуется использовать пробник или тестер;
  • Двухфазное подключения. Используется в новостройках, но довольно редко.
  • Трёхфазное подключение, которое применяется для увеличения мощности и ККД оборудования.

Схемы подключения варочной панели

Подключение варочной панели к электросети с одной фазой

Для этого необходимо использовать сетевой кабель, который будет рассчитан на мощность панели. В основном, используются кабели с сечением в 4 или 6 мм2. Кабель,  сечение которого составляет 6 мм2 является более надёжным и хорошо подойдёт для мощных панелей. Обычно, используются кабели с четырьмя проводами.

На схеме можно увидеть следующие обозначения:

Эта маркировка является общепринятой по всей Европе, по ней достаточно просто установить, что куда подключать. Чтобы соединить две фазы, в комплекте  идёт особая перемычка. Её нужно вставить между контактами фаз. Для подключения четырёхжильного кабеля к  точке доступа с тремя выводами, необходимо скрутить чёрный  и коричневый проводы и соединить их с фазным проводом сети. Использование переходников или удлинителей запрещено.

Подключение к однофазной сети

В монтажной коробке нужно  произвести следующие подключения:

  • К крайним клеммам розетки присоединить жилы коричневого и синего цветов. Если на корпусе есть маркировка, жилу коричневого цвета нужно присоединить к клемме «L», а синюю – к клемме «N»;
  • К центральной клемме подключить жёлто-зелёную жилу.

Перемычки при подключении к однофазной сети

Подключение к трёхфазной сети

В сетях, напряжение которых составляется 380 В, в основном, используется пятижильный провод. В данном случае, для подключения нужно убрать перемычки с трёх контактов клеммной коробки.

Кабель для подключения к трёхфазной сети

После этого, подключить к ним три фазных провода. Благодаря использованию данной схемы, можно рационально распределить напряжение сети.

Подключение вилки к трёхфазной сети

Ещё одним вариантом подключения является подключение в розетку. Индикатором необходимо определить фазовые и нулевые разъёмы, после чего прикрепить провода к необходимым клеммам.

Клеммная коробка для трёхфазной сети

Чтобы совершить подключение, достаточно понимать самые простые принципы электричества.

Подключение

Особое внимание нужно уделить электропроводке
, в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса.
Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью. Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

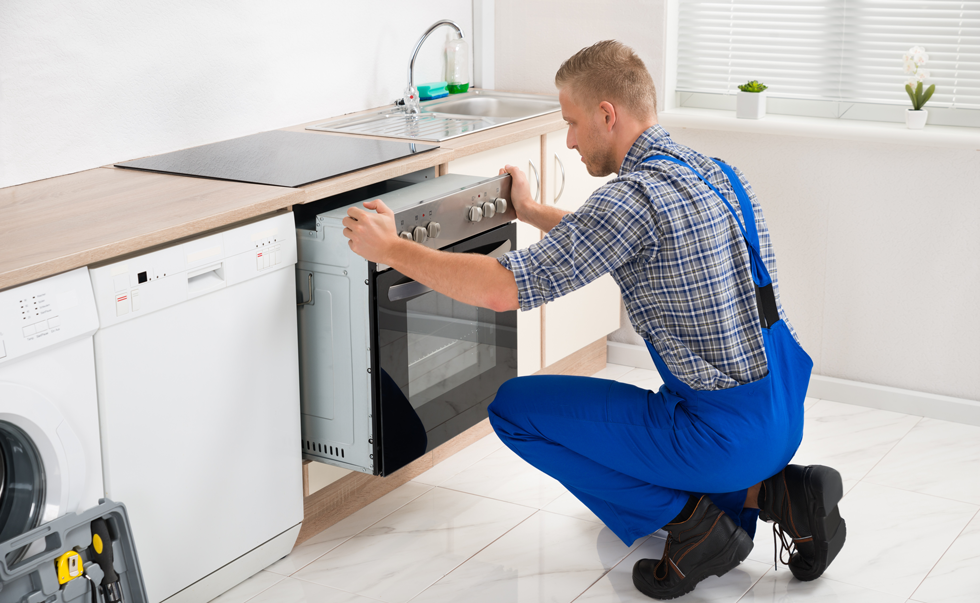

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены — 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант — шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

  • Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
  • Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
  • С помощью ключа каждый из концов трубы закручивается и затягивается.

Как выбрать?

Чтобы сделать выбор правильно, надо учитывать не только описания конкретных моделей, но и другие нюансы. Самые узкие духовки (до 0,45 м и менее) подойдут для семей из двух или трех человек. Однако они не позволят запекать крупные порции. Предпочтение в большинстве случаев следует отдавать моделям классической ширины. А наиболее широкие версии нужны тем людям, кто часто и много готовит. Традиционно большинство газовых духовок оснащается откидывающимися дверками. Подобное решение удобно. Но его стоит выбирать только в том случае, когда перед кухонным прибором будет достаточно свободного места.

Исходя из отзывов большого числа потребителей, можно уверенно заключить, что хорошая газовая духовка:

  • подсвечивается изнутри;
  • имеет защиту от детей;
  • автоматически отсекает поступление газа, если пламя гаснет;
  • разжигает газ при помощи электрического импульса;
  • позволяет использовать нагрев пищи сверху и снизу как вместе, так и по отдельности;
  • имеет таймер (отключающийся автоматически или подающий звуковой сигнал).

Виды и особенности духовых шкафов

Классификация духовых шкафов предельно проста. По типу используемой энергии они делятся на:

  • газовые;
  • электрические.

И те, и другие представляют собой достаточно объемную камеру, имеющую загрузочную дверку и оснащенный теплоизоляционными материалами корпус. Без этого были бы непомерно велики тепловые потери, возрос риск получения ожога и возгорания расположенных поблизости предметов.

В газовых приборах необходимый нагрев создается за счет горения метана или пропан-бутановой смеси на горелке, расположенной в нижней части камеры. Тепло при этом поднимается за счет возникающих конвективных потоков, но равномерного распределения температуры обычно достичь не удается. Хозяйке приходится долго подбирать температурный режим и оптимальное место установки блюда, чтобы оно запеклось, но не подгорело.

Электрические духовки оснащаются ТЭНами, которые располагаются с разных сторон. Это создает отличные условия для обработки пищи за счет теплоотдачи и инфракрасного излучения.

Для сведения! Встроенный вентилятор дополнительно создает циркуляцию газов, что приводит к равномерной термообработке продуктов.
Электрическая духовка с вентилятором

По месту установки различают:

  • зависимые духовки, которые могут располагаться только под варочной поверхностью;
  • независимые, способные нормально функционировать в любом отведенном для них месте.

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

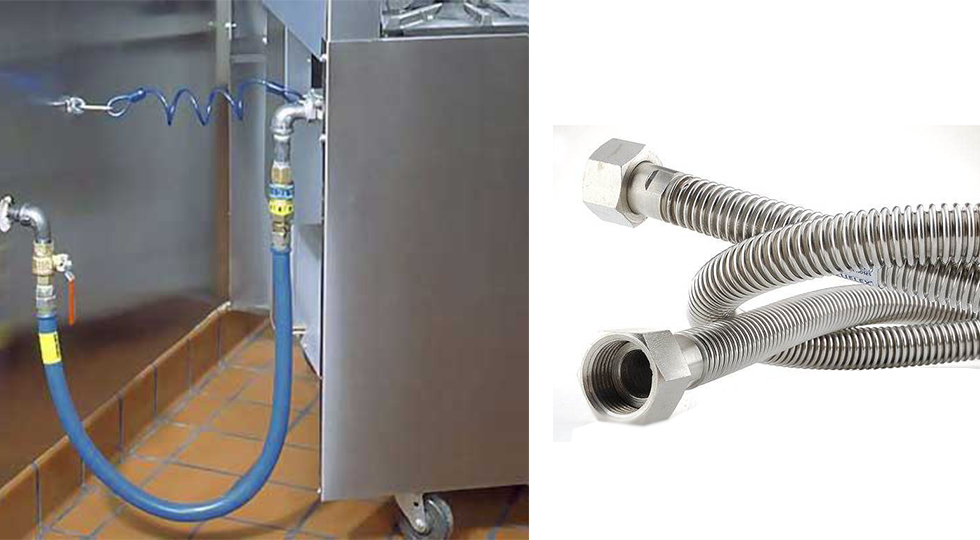

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

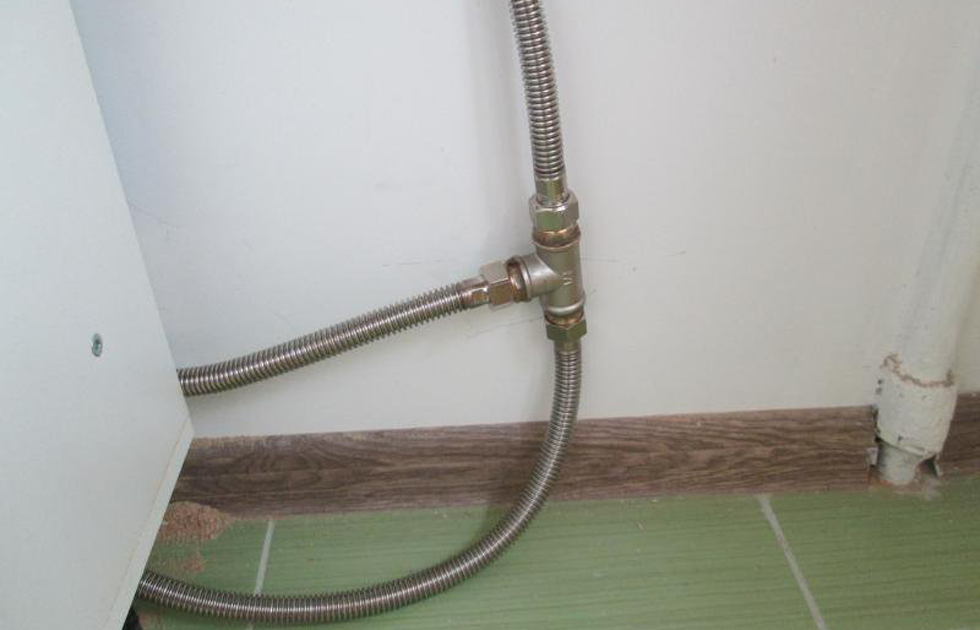

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Как реализовать схему подключения варочной панели и духовки

   Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

   Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

   В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

   Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

   Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

   В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

   Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

   Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

   Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

   Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

  • иметь линию заземления;
  • питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

  • трехконтактные;
  • четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

  • Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
  • Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая.
Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

  • Удаляется защитная крышка с задней части прибора.
  • Внешний кабель пропускается сквозь крышку.
  • Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
  • Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

  • Наличие вентиляционной вытяжки.
  • Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
  • Расстояние до стены – не менее 130 мм.
  • Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

  • На места резьбовых соединений наносится уплотнительная фум-лента.
  • В газовый шланг вставляются паронитовые прокладки.
  • Шланг присоединяется к варочной панели и месту подачи газа.
  • Места соединений проверяются на герметичность при помощи мыльной пены.
  • Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Установка газовой плиты

Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.

Таблица 3. Установка газовой плиты

Шаги,фото Описание
Шаг 1 – распаковка Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора.
Шаг 2 – установка шланга Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым.
Шаг 3 – крепление шланга к плите На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните.
Шаг 4 – проверка герметичности соединений Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь.
Шаг 5 – тестовый запуск плиты Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня.
Шаг 6 – подстройка регулировочных ножек Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь.

Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

  • до задней стенки духового шкафа — 40 мм;
  • до левой и правой стенки духовки — по 50 мм;
  • расстояние до дна духового шкафа — 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

  • Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
  • В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.
