Какой удлинитель выбрать для дома, гаража, дачи

Вилка

Прежде чем покупать удлинитель, посмотрите какая у него вилка:

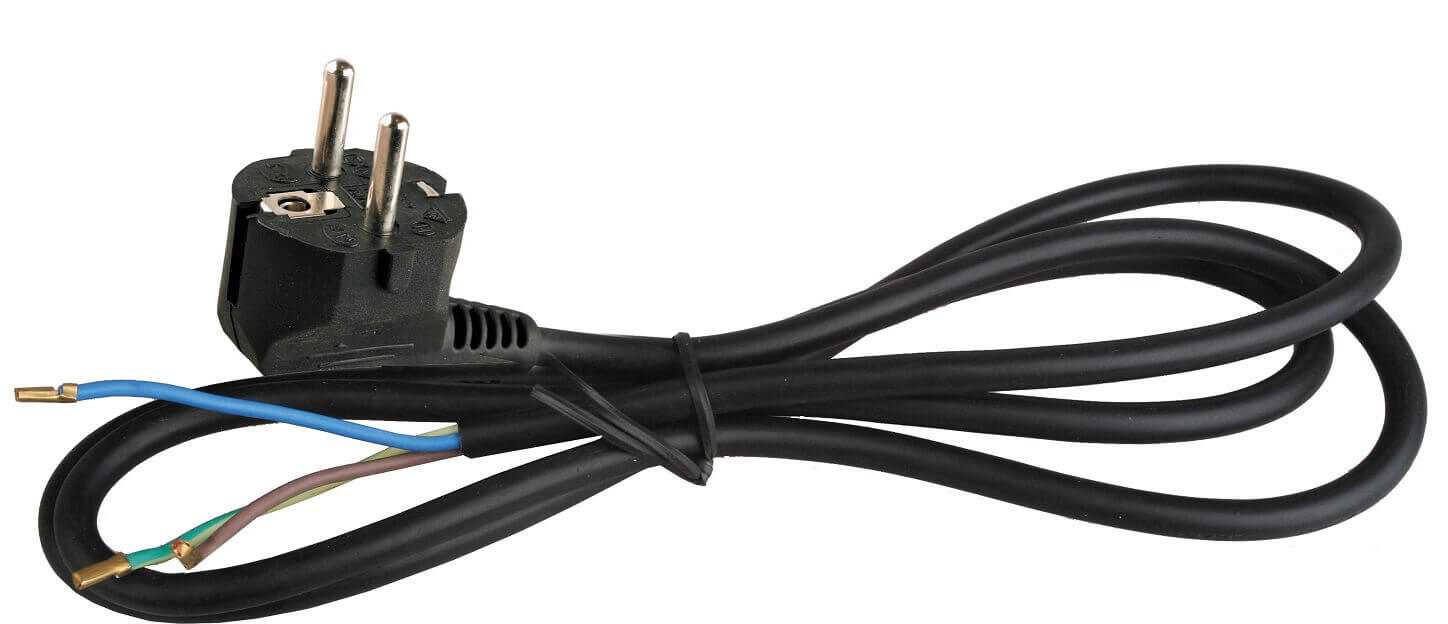

литая

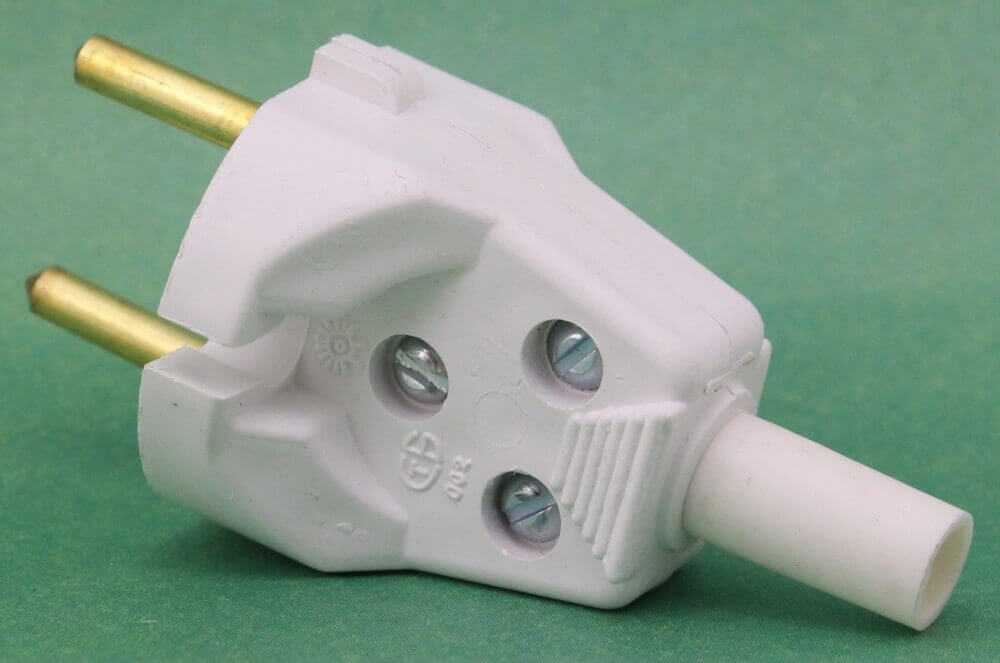

разъемная

Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.

Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.

А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.

То есть, при номинальной нагрузке в 10А, только на одних контактах «вилка-розетка» можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.

Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально

Иначе вторую вилку в соседнее гнездо невозможно будет подключить.

Нюансы выбора жил проводников для переноски

Для самостоятельного изготовления переноски рекомендуется использовать трехжильный кабель в мягкой изоляции. Одна жила предназначена для выполнения защитного заземления. Как правило, она окрашена в желто-зеленый цвет. Предпочтение стоит отдавать многожильным медным проводам в двойной изоляции, желательно резиновой. Это обусловлено эксплуатационными факторами: трение, изгиб, температурное воздействие, механическая нагрузка на изоляционный слой и т. д.

Разновидности кабеля для удлинителя

Теперь рассмотрим наиболее практичные варианты токопроводящих жил для комплектации удлинителя, а также порядок подбора необходимого сечения.

Марка КГ

Морозостойкий тип кабеля, который рекомендуется к применению на улице, но без длительного прямого воздействия ультрафиолетовых лучей. Они способствуют разрушению резиновой защитной оболочки токопроводящих жил. Данная разновидность кабельных линий отлично подходит для переносок, часто подвергающихся изгибу и сдавливанию. Такие условия характерны для строительных объектов.

Переноска из провода КГ 3х4 с резиновой изоляцией

Марку КГ допускается эксплуатировать при температуре от — 40 до + 50 градусов Цельсия. Расчетное количество циклов изгиба составляет не менее 30 тысяч с четырехлетним сроком службы.

Марка КГН

Может использоваться в условиях воздействия агрессивных факторов. К ним относятся различные химические вещества, масла и искры. Основные технические характеристики:

• рабочий диапазон температур — от – 30 до + 50;
• защитный слой из резины;
• предельное количество циклов изгиба — минимум 30 тысяч;
• эксплуатационный ресурс — 2,5 года.

Конструкция маслостойкого кабеля КГН

Марка ПВС

Изоляционный слой токопроводящих жил из ПВХ-пластика не разрушается под воздействием солнечных лучей, но теряет свою пластичность при отрицательных температурах. В связи с этим рекомендуется применять кабель ПВС для переносок, используемых при положительных температурах. Согласно заводским показателям, срок службы марки ПВС составляет более шести лет при температуре в пределах от – 25 до + 40 градусов Цельсия. Провод рассчитан на выдерживание не менее тридцати тысяч циклов изгиба.

Провод соединительный ПВС 3х2,5 белый

Марка ПРС

Данный провод для удлинителя может использоваться как на открытом воздухе, так и внутри помещений. Обладает следующими показателями:

• эксплуатационный температурный диапазон — от – 40 до + 40;
• количество циклов на изгиб — 30 тысяч;
• изоляция — резина;
• срок службы — более шести лет.

Соединительный кабель с резиновой изоляцией ПРС

Выбор и проверка сечения кабеля

Наиболее используемыми сечениями проводов для переносок длиной от 5 до 10 метров являются:

• 0,75-1 мм2 — для напряжения 220 Вольт;
• 1,5-2,5 мм2 — при напряжении 380 Вольт.

Для самостоятельного подбора сечения удлинителя понадобится учесть длину кабельной линии и планируемую нагрузку. Эти показатели напрямую влияют на величину потерь мощности в проводе. Их компенсация обеспечивается посредством использования большего сечения токопроводящей жилы.

Применение удлинителей с неправильно подобранным сечением может привести к нагреванию проводников, что часто сопровождается коротким замыканием.

Таблица сечения силового провода в зависимости от мощности

Для определения требуемого сечения кабеля для удлинителя, понадобится выполнить следующие расчеты:

1. Первоначально потребуется определить планируемую мощность (P) подключаемых потребителей, чтобы вычислить токовую нагрузку на провод. Для этого используется следующая формула: I = P/U, где U — напряжение электросети.
2. По полученному значению выбираем подходящее сечение токопроводящих жил, согласно таблице 1.3.4 ПУЭ.
3. В дальнейшем необходимо проверить выбранное сечение на предмет соответствия используемой длине кабеля. Для этого рассчитывается общее сопротивление кабельной линии удлинителя, используя формулу: R = pxL/S, где:
   • p — удельное сопротивление (0,0175 для меди);
   • L — длина кабельной линии переноски;
   • S — выбранное во втором пункте сечение.
4. Вычисляется значение потерь напряжения: U = IxR.

Таблица 1.3.4 ПУЭ

Теперь останется определить процентный показатель потерь. Для этого необходимо разделить величину потерь напряжения на значение напряжения питающей сети и умножить на сто. При получении значения менее пяти процентов выбранное сечение и длина удлинителя соответствуют установленным стандартам. Если наблюдается превышение 5%, то понадобится выбрать кабель большего сечения. После чего повторить расчеты из третьего и четвертого пункта.

Конструкция вилки и розеток, их количество

По конструкции вилки и розетки можно выбрать удлинитель с заземлением или без. При этом в вариант исполнения с контактами заземления и глубокими розетками будет затруднительно или невозможно вставить в них вилки советских электроприборов. Для подключения не слишком мощной бытовой техники (до 1 кВт) универсальным будет вариант исполнения с неглубокими розетками.

Конструктивно вилки могут быть литыми и разборными.

Литые вилки прослужат дольше, а разборные быстрее заменить. Учтите при выборе удлинителя и тот факт, что экземпляры с разборными вилками часто могут оказаться контрафактной продукцией, то есть так называемым самопалом.

Также важно правильно выбрать степень пылевлагозащиты. Для использования под открытым небом, например, на даче для подключения газонокосилки или в строительстве для сварочного аппарата, нужно учитывать возможные попадания капель воды

В этом случае нужно выбирать удлинитель с как можно более высокой степенью защиты, она маркируется как IPxx, где xx-цифры и чем они больше – тем более защищено устройство. На фото ниже вы видите пример модели с закрывающимися розетками.

Розеток может быть от 1 до 4. Реже встречаются модели с 5 и более разъемами для подключения вилки. Не покупайте переноску с 4 розетками если точно знаете, что она вам нужна для конкретного прибора и больше вы ничего подключать не будете. В таком он и прослужит дольше и будет безопаснее.

Описание и общие характеристики

Удлинитель на катушке представляет собой приспособление, которое применяют с целью передачи электрического напряжения от источника энергии к электроприбору. Конструкция такого устройства может иметь несколько гнезд-розеток и в зависимости от сечения кабеля может применяться для подключения сразу нескольких приборов.

Переносной удлинитель с большой протяженностью электрокабеля наматывают на катушку, благодаря которой шнур можно быстро размотать на нужную длину или вернуть в исходное положение. Современные переносные удлинители снабжены кнопкой включения-выключения подачи электропитания, имеют встроенные автоматические реле и термовыключатели, а также оснащены автоматическими системами сматывания кабеля и кнопкой фиксации его на определенной длине во время работы.

Электрокабель, смотанный в катушку, удобно применять в работе – излишки провода не путаются под ногами и не образуют узловые переплетения, которые со временем повреждают электрошнур и могут привести к короткому замыканию. Электрошнур легко переносить или хранить, в смотанном состоянии он не занимает много места.

Удлинитель на катушке, как правило, имеет 3 или 4 розетки, в которые можно подключить разные электроприборы. Но подключение зависит от мощности этих приборов и сечения кабеля удлинителя. Минимальный размер сечения должен составлять не менее 1,5 мм², он может выдержать нагрузку силы тока, равной 16 ампер, то есть 3,5 киловатт.

Максимальная мощность

Здесь будет немножко теории, но опустив закон Ома и «сложные» вычисления, удовлетворимся эмпирическими данными, ведь наша цель всего лишь понять, как выбрать удлинитель для газонокосилки, исходя из её потребляемой мощности.

Среди параметров кабеля нам важно его сечение. От него зависит допустимый перегрев при максимальной пропускаемой мощности

Хотя полученное значение не совпадает с паспортными данными конкретного кабеля, на практике сечение жилы в мм² просто умножают на 10 и принимают это число за максимально допустимый ток. А мощность в ваттах уже вычисляется перемножением напряжения сети 220 вольт на ток в амперах. В результате получается такая таблица:

• 0,75 мм² соответствует 7,5 A, или мощности 1650 Вт, для инструмента мощностью до 1,5 кВт с небольшим запасом.
• 1,0 мм² соответствует 10 A, или 2200 Вт, до 2,5 кВт с запасом.
• 1,5 мм² соответствует 15 A, или 3600 Вт, до 3,5 кВт с запасом.
• 2,5 мм² соответствует 25 A, или 5500 Вт, до 5,5 кВт с большим запасом.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм2

нагрузка до 10А (2,2кВт) – 1мм2

нагрузка до 16А (3,5кВт) – 1,5мм2

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.

Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Порядок самостоятельной сборки удлинителя

Электрический удлинитель предназначен для подвода питания к отдаленным от розеток электроприборам. В продаже имеется огромное количество переносок, которые отличаются по сечению и длине используемого кабеля. Но при самостоятельной сборке удлинителя можно получить надежное, качественное и безопасное устройство. При этом подбирается требуемая длина переноски, что позволит избежать проблемы с недостатком или с избытком проводов.

Для изготовления удлинителя своими руками понадобится подготовить:

• кабель;
• блок розеток;
• разборную вилку.

Материалы и инструменты для сборки удлинителя

Также потребуется иметь минимальный набор инструментов. На осуществление сборки переноски нужно порядка двадцати минут. Далее представлена пошаговая инструкция процесса изготовления удлинителя:

1. На первом этапе удаляется верхняя защитная оболочка кабеля, приблизительно на пять сантиметров.
2. В дальнейшем снимается один сантиметр изоляционного слоя с концов каждой отдельной токопроводящей жилы.
3. Подготовленные провода с одной стороны подключаются к клеммам розетки удлинителя, а с другой к вилке. При этом необходимо обеспечить хороший контакт посредством сильной затяжки клемм, а также фиксации провода в изоляции специальным зажимом внутри вилки. В противном случае контактная часть греется и со временем разрушается.
4. Проверить переноску на обрыв с помощью мультиметра.
5. Установить на место защитные кожухи вилки и удлинителя, зафиксировав крепежными элементами.

При изготовлении переноски длиной более двадцати метров следует использовать катушку для намотки кабельной линии.

Защита

Стремитесь выбирать модели со встроенной защитой от перепадов напряжения и с защитой от пыли и влаги. Влагозащищенность обозначается латинскими буквами IP. Бытовые удлинители чаще всего идут с цифрами IP20.

Ими можно пользоваться только в сухих и не пыльных комнатах, но никак не в ванной или гараже. Модели с защитой IP44 уже имеют пылебрызгозащиту.

Не путайте модели сетевых фильтров и простых переносок с кнопкой отключения. В последних, встроен выключатель, предназначенный для ручного отключения питания.

Он никоим образом не защищает аппаратуру от перепадов и перекосов напряжения. Для этого, внутри корпуса должен стоять еще как минимум варистор. Что это такое, будет рассмотрено чуть ниже.

Кстати и сами выключатели бывают разными:

двухполюсные

четырехполюсные

Выбирать лучше 4-х полюсники. Отличить их довольно легко.

Четырехполюсный в два раза шире. Именно он разрывает как фазу, так и ноль.

При двухполюсном вы можете отключить только нулевую жилу, а фаза по прежнему будет поступать на розетки и приборы при воткнутой вилке.

Будьте внимательны!

Размер участка и удлинитель

Садовые электроинструменты, как правило, имеют очень короткий провод подключения питания. Не более 50–70 см. Поэтому розетка должна дотягиваться до любого уголка участка, и перед тем, как выбрать удлинитель для газонокосилки, желательно, рассчитать его длину исходя из конфигурации и площади территории.

Например, диагональ участка размером 20х50 м будет примерно 54 м. Добавив про запас около 5 м и округлив до ближайшей стандартной величины, получим 60 м. Но обычно точка, куда будет подключен удлинитель, находится не на самом краю участка. Поэтому лучше промерить все расстояния бечёвкой, с учётом различных препятствий, набросить 5 м запаса, а затем округлить до большей величины.

Какой лучше для разных условий

Рассмотрим несколько типовых случаев, когда нужен удлинитель и какой лучше выбрать.

Подключение рабочего места. Обычно в этом случае есть набор оборудования, для которого нужно предусмотреть розетки:

• Для компьютера – системного блока и монитора или ноутбука.
• Для колонок и принтера.
• Для модема или роутера.

Итого нужно от 3 до 5 разъемов. Потребляемая мощность этим набором редко превышает 1, а еще реже 2 кВт (если есть лазерный принтер). Тогда обязательно нужно использовать сетевой фильтр, подобный тему что на рисунке ниже, но какой выбрать?

Лучшие производители удлинителей для компьютера:

• Pilot – иногда фильтры называют этим словом, потому что эта фирма на рынке давно и хорошо зарекомендовала.
• SVEN – бренд, под которым производится ассортимент дополнительного оборудования для ПК неплохого качества.
• APC – также известны своими блоками бесперебойного питания.
• Defender – российский бренд, под ним продают неплохую продукцию.
• Xiaоmi – в комментариях не нуждается.

Для дрели лучше всего выбрать электроудлинитель с одной розеткой, потому что он дольше прослужит, его легче подтянуть на проводе, когда вы сверлите потолок или отверстия для карнизов и меньше вероятности, что в незанятые разъёмы насыплется мусор и что-то замкнет.

Для гаража будет полезным силовой удлинитель на катушке с длиной от 25 метров и толстым проводом. Он подойдет для подключения небольшого станка или сварочного инвертора.

Такой же вариант будет отличным решением для дачи, если нужно подключить электрический триммер или газонокосилку. Но учтите, что нельзя перегружать удлинители на катушке, потому что в такой конструкции провод не может полноценно охлаждаться, когда он смотан и его изоляция может поплыть.

Для дома, например, под телевизор и подобную технику подойдет любая модель подходящей длины и с нужным количеством разъемов, потому что современные приборы потребляют немного электроэнергии. Тогда как для фена лучше выбрать удлинитель с жилами в 1,5 кв. мм.

Для электроплиты вообще нежелательно использовать электроудлинитель и подключать её напрямую к автоматическому выключателю и УЗО. Но если речь идёт о небольшой переносной плитке с одной или двумя конфорками общей мощностью в 2-3 кВт – выбирайте удлинитель с заземлением и сечением жил не меньше 1,5 кв. мм.

Напоследок рекомендуем просмотреть полезные видео по теме:

Теперь вы знаете, как выбрать удлинитель и какой лучше для подключения бытовой техники, электроники и садового инструмента. Надеемся, предоставленные советы помогли вам подобрать оптимальный вариант для собственных условий!

Материалы по теме:

• Как выбрать источник бесперебойного питания
• Как сделать сетевой фильтр своими руками
• Причины возгорания электропроводки в квартире

Плохие удлинители

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.

Полезные замечания

Как любое электрооборудование, удлинители боятся влаги. Работать с ними или оставлять их под дождём настоятельно не рекомендуется. Но если уж это произошло, то следует хорошо продуть розетки и вилки, затем просушить в жаркой сухой комнате не менее суток. По росе можно работать лишь в случае, если штепсельное соединение гарантировано не касается мокрой травы. Несоблюдение этого правила ведёт к полному его выходу из строя или даже к возгоранию удлинителя.

Если требуется подвести электричество на расстояние свыше 30 метров, то лучше выбрать более толстый кабель, так как на тонком, при большой мощности потребителя, напряжение может существенно падать. Но за городом оно и так часто бывает ниже номинала, поэтому может случиться такое, что электроинструмент не сможет развивать достаточную мощность или совсем откажется работать. Проблему с низким «сельским» напряжением можно решить, установив в доме однофазный стабилизатор мощностью 3–6 кВт, например, марки «ЭНЕРГИЯ Classic 5000» или «РАЙДЕР RDR 5000». Эти недорогие приборы способны поддерживать постоянный уровень выходного напряжения 220 В при входном от 120 до 280 В.

Разматывая кабель, ни в коем случае не сбрасывайте его с катушки, иначе он начнёт скручиваться и привести его в начальное состояние будет весьма непросто.

Как выбрать удлинитель

При выборе удлинителя, предназначенного для использования в комплексе с электрической газонокосилкой для травы, нужно обращать внимание на ряд значимых параметров и характеристик. Во-первых, выберите оптимальную длину удлинителя

В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас»

Во-первых, выберите оптимальную длину удлинителя. В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас».

Для определения приблизительной длины шнура удлинителя можете воспользоваться следующей схемой.

Дано: прямоугольный участок 20х30, т.е. стандартные 6 соток.

Основные характеристики

Находим квадрат диагонали участка, просуммировав квадраты его сторон. Далее нужно извлечь корень из полученного значения, чтобы получить длину диагонали. В случае с этим участком она составит 36,06 м.

Ближайшая стандартная длина удлинителя – 40 м. Покупаем такое изделие. Запас пойдет на компенсацию поворотов, изгибов и т.п. Округлять расчетную длину в меньшую сторону можно лишь в том случае, если стационарные розетки установлены по разным углам строения, расположенного на участке.

В случае с триммерами, рекомендованные сечения кабелей будут следующими:

• для устройства мощностью не более 1,5 кВт – 0,75 мм;
• 1,5-2 кВт – 1 мм;
• 2 кВт и более – 1,5 мм.

Популярный вариант

Сечение кабеля удлинителя, предназначенного для использования в комплексе с газонокосилкой мощностью более 2,5 кВт, должно составлять не менее 1,5 мм.

В-третьих, нужно решить вопросы с особенностями заземления удлинителя. Если заземление необходимо (а его наличие является настоятельно рекомендованным), покупайте изделие, в маркировке которого присутствует цифра «3». В качестве примера можно рассмотреть модель удлинителя КГ 3х1,5 мм от популярной марки Атлас.

Особенности удлинителя на видео.

В-четвертых, нужно выбрать подходящее конструктивное исполнение удлинителя. Как отмечалось, подобные изделия могут быть выполнены на катушке либо в бухте. Первый вариант является наиболее предпочтительным. Второй используется преимущественно в промышленных масштабах и позволяет подключать более мощную технику.

В-пятых, необходимо учесть ряд общих рекомендаций по выбору удлинителя для газонокосилки:

• Удлинитель должен быть укомплектован одной обрезиненной розеткой. Наличие двух и большего количества розеток создаст сложности при подключении электрической газонокосилки и доставит неудобства в процессе работы.
• Для использования в комплексе с газонокосилками лучше всего подходят удлинители, шнур которых окрашен в оранжевый цвет. Такая расцветка попросту более хорошо заметна на земле, благодаря чему вероятность случайного повреждения кабеля и возникновения сопутствующих проблем сводится к минимуму.
• Ввиду того что работы по уходу за газоном выполняются преимущественно в теплое время года, для использования в комплексе с электрической газонокосилкой предпочтительнее всего выбирать удлинитель с проводом ПВС.
• Если удлинитель будет использоваться не только в комплексе с газонокосилкой, но и для выполнения различных работ в холодное время года, отдавайте предпочтение моделям с проводами КГ.

Правила эксплуатации

В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:

• перед использованием осмотреть все узлы на целостность изоляционного слоя;
• не превышать номинальные токи, на которые рассчитан провод;
• не скручивать и не сгибать токопроводящие жилы;
• не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
• избегать проникновения влаги на контактную часть.

Влагостойкий удлинитель для сада

При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.

Дополнительные опции моделей

Во избежание возможного контакта с элементами, проводящими ток, рекомендуется выбрать удлинитель, оснащенный закрывающимися шторками. Особенно актуальны такие приборы в домах, где есть детвора.

Большинство моделей снабжены кнопками для выключения-включения. Благодаря этой функции нет необходимости выдергивать вилку из розетки каждый раз по завершению работы.

Для удобства надежного крепления удлинителя к плоскости предусмотрены отверстия на задней стенке корпуса. USB-разъемы позволяют заряжать мобильные устройства без адаптеров. Разнообразие форм и расцветок дают возможность сделать удлиняющий шнур элементом дизайна.

На упаковке обычно указывают маркировку и сертификационные знаки. О качестве изделия свидетельствует описание его основных возможностей: технических и потребительских. Наличие сертификационных и гарантийных документов указывает, что у вас есть возможность выбрать удлинитель безопасный и качественный.
