Как починить наушники

Проблемы со штекером

Штекер чаще всего ломается при небрежном обращении с аксессуаром и попадании пыли и грязи в разъём

В том случае, когда кабель по всей длине осмотрен и проверен мультиметром, а повреждения не выявлены, проблема может заключаться в поломке штекера.
Для его ремонта необходимо сделать следующее:

1. Купите новый разъём, полностью соответствующий старому.
2. Используя ножницы или кусачки, обрежьте штекер, отступив от него минимум 3 мм, потому что чаще всего поломка происходит в месте соединения кабеля и разъёма.
3. Оголите шнур. Перед вами окажется один оголённый провод (общий) и два изолированных (на левый и правый наушники).
4. Поднесите новый разъём к кабелю. Открутите колпачок и пружинку, спустите их на шнур. Дополнительно можно надеть небольшую термоусадочную трубочку.
5. На новом штекере перед вами будет три контакта. Один из них будет заметно больше других. Подсоедините к нему оголённый провод, предварительно зачистив его, и прижмите пинцетом. Припаяйте паяльником, используя оловянный припой.
6. Два других провода припаяйте таким же образом к двум оставшимся контактам (по внешнему виду и величине они не отличаются). В том случае, если данные провода будут присоединены неправильно, наушники поменяются местами.
7. Следите за тем, чтобы все припаянные провода не соприкасались друг с другом, в противном случае наушники работать не будут.
8. Когда процесс пайки будет завершён, на штекер навинтите крышка и закрепите термоусадку.

Теперь снимем резиновую оплетку

Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе).

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Главное не прорезать проводки.

Лучше оголить около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность. Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.

Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа. В принципе острым ножом это делается легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы спичками.

Как самому отремонтировать наушники

Чтобы отремонтировать поврежденный провод, потребуется паяльник, припой, флюс и термоусадочная трубка подходящего диаметра. Все эти вещи можно совсем недорого купить в магазине для радиолюбителей.

Прежде всего, нужно отыскать повреждение. Сделать это можно в буквальном смысле на ощупь. Подключите наушники, включите музыку и начинайте тщательно изгибать провод, продвигаясь от одного конца к другому.

Место повреждения проявит себя треском, шумом или пропадающим звуком. Определив место, вырежьте поврежденный кусок провода. Не стоит экономить, отрезайте с запасом в один-два сантиметра в каждую сторону.

Снимите внешнюю изоляцию так, чтобы жилы выступали из провода на несколько сантиметров. Затем снимите изолирующий слой с жил, оголив металл.

Обычно медные жилы покрыты специальным лаком, который для удобства и повышения качества пайки нужно снять. Для этого применяется флюс. Он наносится на провод, после чего лак счищается жалом паяльника.

Прежде чем спаивать концы проводов, наденьте на жилы термоусадочную трубку. После того как вы спаяете провода, сдвиньте термоусадку на места соединения проводов. Аккуратно нагрейте её паяльником, чтобы произошла усадка. Это необходимо сделать для качественной изоляции проводов. Использовать изоленту в этом случае неэффективно и неудобно. Внешнюю изоляцию можно заменить как термоусадочсной трубкой, так и обыкновенной изолентой.

Если провод переломился у самого основания штекера, то придётся его обрезать. Отрезанный штекер надо вскрыть, очистив его от пластика при помощи ножа и кусачек. Когда штекер будет очищен, нужно будет припаять к его контактам провода в соответствии с цветовой маркировкой.

Если корпус штекера удалось вскрыть аккуратно, можно попытаться собрать его в обратном порядке. Вам на помощь может прийти эпоксидный клей.

Если корпус разрушен безвозвратно, можно использовать изоленту или термоусадку. Другой вариант — просто купить недорогой разборный штекер и припаять провода к нему.

Когда обрывается провод у динамика, требуется разборка корпуса наушника. Фиксация корпуса может быть выполнена винтами либо защёлками

Открывать корпус на защёлках нужно осторожно, чтобы не повредить крепления

Разобрав корпус, надо отыскать место обрыва. Провод следует зачистить и припаять к контактной площадке. Завершается ремонт сборкой корпуса в обратном порядке.

Таким образом, самостоятельный ремонт наушников под силу любому, кто не боится взять в руки паяльник.

Когда только-только стали появляться музыкальные проигрыватели, считывающие музыку с виниловых пластинок, музыка была делом более-менее всеобщим. Она играла обычно во весь «голос», и слушать (или, на худой конец, слышать) ее приходилось всем тем, кто находился в непосредственной близости от проигрывателя. Естественно, в силу различных причин, часто это было не очень удобным. Так, например, не всей компании нравилась та музыка, которая проигрывается, а некоторым вообще хотелось посидеть безо всякой музыки. Чтобы решить этот вопрос и был изобретен такой популярный сегодня гаджет, как наушники.

Рынок наушников сегодня кишит различными моделями и вариациями. Однако, все же, наибольшей популярностью сегодня пользуются простые проводные наушники, подключаемые при помощи специального кабеля (так называемого джек-кабеля) к мобильному устройству.

К сожалению, нет ничего вечного, и, если мы пользуемся чем-то каждый день и достаточно часто, эта вещь, рано или поздно, выйдет из строя. То же самое может случиться и с наушниками. Чаще всего виной являются различные механические причины, наиболее распространенной из которых является обрыв провода. Конечно, мы можем пойти на рынок и купить себе новые наушники. Но за маленькую цену они долго не продержаться, а на хорошие и качественные не всегда хватит денег. Поэтому у многих возникает вопрос: «Как своими руками починить наушники, если порвался провод?»

Счищаем лак

Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Лак и капрон оставляют небольшой нагар, который в большинстве случаев легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.

Главное не держать проводки в огне слишком долго, т.к. они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.

Оборвался провод

Признаки поломки будут такими.

1. Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
2. Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.

Обрыв около наушника

Самым сложным этапом является разборка корпуса сломавшегося наушника.

Так как половинки заглушки (капельки) или вкладыша крепятся между собой с помощью клея, разъединить их можно острым ножом.

Для этого по длине всего шва лезвием делают небольшое углубление, поочерёдно нажимают ножом то на одну, то на другую половинку корпуса.

Некоторые мастера предлагают расколоть корпус наушников с помощью зажатия в тисках.

Если сдавливать наушник губками тисков в плоскости склеенного стыка, то от деформации появится трещина, и корпус сам распадётся на две половинки.

Этот способ может сработать только в том случае, когда для изготовления наушника применена качественная пластмасса первичной переработки, а иначе корпус растрескается в любых других местах, и к пайке проводов добавится ремонт корпуса.

Провод внутри наушника фиксируется завязыванием на узел или металлической скобой, которые не позволяют ему выйти за пределы кабельного канала.

После отпаивания остатка провода от динамика и удаления его из самого корпуса ремонт производится в следующем порядке:

• с конца кабеля, идущего на наушник, оголяют оплётку на 1—1,5 см;
• концы проводков (5—7 мм) очищают от лака, лудят;
• кабель протягивают через кабельный канал задней половинки наушника;
• на конце кабеля завязывают узелок или зажимают предохранительную пластинку;
• концы проводов припаивают к динамику;
• склеивают между собой половинки корпуса.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных  капроновых ниточек и медных жилок, покрытых  лаком

Каждый проводок представляет из себя смесь скрученных  капроновых ниточек и медных жилок, покрытых  лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на  канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше,  а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины,  чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему

Для начала выясним что и куда.

Определение причины поломки

Если вас интересует, что делать при некачественном звуке, то вначале определите, в чем именно заключается неисправность.

• Периодическое исчезновение звука или молчание с одной стороны означает неполадки с проводами.
• Хрип, дребезжание и слабый звук говорят о неисправности динамиков.

Вот что надо делать, если звук периодически пропадает. Вначале проверьте, хорошо ли штекер входит в гнездо. Если с этим все нормально, то приступайте к изучению провода.

Чтобы определить слабое место на проводе, необходимо включить наушники, и в процессе прослушивания музыки сгибать и разгибать провод в разных местах. Надо постепенно пройтись по длине всего провода. Если в каком-то месте сгиба звук исчезнет, значит это и есть слабая точка соединения.

В точке обрыва провод надо откусить кусачками, тщательно зачистить и прочно соединить заново.

Электрический соединитель можно не менять, а отремонтировать. Для этого его разбирают, находят, где он соединяется с проводами. Далее к разъему подсоединяются три заранее защищенных проводка, идущих от наушника. При этом надо помнить, что на кончик разъема выходит сигнал левого канала, на середину – правого, а задняя часть соответствует массе.

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе

Это не важно

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

Наушник сломался

Вы слышите, что в одном наушнике пропал звук или появился треск с шумом, значит, вам нужен осмотр детали

Вскрывайте и обратите внимание на мембрану. Если она окажется смятой, тогда разровняйте, поправьте и она будет лежать ровно

На мембране часто скапливаются соринки. Из-за них вы будете слышать треск с шипением, и деталь выйдет из строя.

Сеточку, которой закрывают мембрану, требуется промывать спиртом.

Если мембрана слишком смята, она уже вышла из строя. Нет смысла обращаться в мастерскую. Она дорогая, и легче купить новые наушники, чем покупать новую мембрану для замены.

Когда в наушнике разорвутся жилы, они не будут работать.

Итак, наушник требуется разбирать. Креплениями выступят шурупы или защёлки из пластика. В «ракушках» наушников для соединения используют клей. Наушники требуется открывать, а провод обрезать. Теперь зачищайте и спаивайте кончики. Будет так, как и до поломки.

Теперь проверяйте, работает ли звук в конструкции? И 2 половинки «ушка» можно собирать.

На каждом из этапов вы сделали, как советуют опытные любители музыки, но наушники не заработали? Поищите старые, отрежьте штекер. Далее требуется спаивать с работающим верхом.

Если вы привязаны к этим наушникам и хотите самостоятельно их починить, то комбинируйте детали, пробуйте наладить. Ничего не удалось исправить?

Приобретайте новые наушники, ухаживайте за ними бережно и не придётся в очередной раз чинить или выбрасывать любимую вещь. Удачной вам починки и прослушивания любимой музыки.

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.

Наушники являются достаточно простым устройством, поэтому все неисправности можно перечислить буквально на пальцах. Частыми причинами, того, почему перестали работать наушники, можно назвать следующие:

• поломка штекера;
• неисправен шнур наушников;
• вышел из строя регулятор громкости.

Причины неисправности наушников

Модели наушников Head Set, в отличие от TWS, имеют в конструкции провода.

Порвался провод

Например, беспроводные вакуумные наушники (IEMs, заглушки) JBL E25BT подключаются к телефону по Bluetooth, а вот между собой наушники соединены кабелем, так как в цепочке находятся аккумуляторная батарея и блок управления.

Каждый раз, забрасывая эту связку за затылок и прикрепляя клипсой к одежде, пользователь подвергает кабель механическим воздействиям и, несмотря на тканевую оплётку, провода в местах соединений могут порваться.

Проводники в обыкновенной полихлорвиниловой изоляции при растяжении могут разорваться и посредине соединительного кабеля, при этом разрыв может быть незаметен.

Сломан динамик в наушниках

Часто возникает проблема, когда пропадает звуковой сигнал в одном из наушников, но внешних повреждений кабеля не наблюдается.

Это может произойти из-за отрыва одного, а то и двух проводков от динамика внутри корпуса самой заглушки.

А также из-за некачественной пайки тонких проводников к динамическому излучателю ещё на предприятии-изготовителе.

Реже динамики беспроводных наушников выходят из строя из-за перегрузки по мощности (опять же производственный брак).

В этом случае перегорает катушка внутри самого излучателя, и при ремонте необходима замена динамика на идентичный.

Повреждение мембраны

Неисправность определяется по треску, дребезгу в одном из наушников во время прослушивания трека.

Большинство динамических излучателей, встроенных в вкладыши, вакуумные наушники, имеют конструктивную защиту мембраны — металлическую крышечку с отверстиями, закрывающую корпус динамика.

Поэтому механически нанести вред тончайшему диффузору через звуковой канал гарнитуры практически невозможно.

Однако у не имеющих защиты от влаги, пыли недорогих наушников возможно попадание грязи на поверхность мембраны, что и приводит к искажению звука, а промежуточные сеточки, забитые ушной серой, уменьшают громкость звучания.

Повреждением мембраны можно считать отклеивание от неё катушки.

Такая неисправность ремонту не подлежит: как и в предыдущем случае, требуется замена динамического излучателя.

Для замены динамика необязательно приобретать новый. Можно использовать рабочий излучатель из других наушников, вышедших из строя по иной причине.

Неисправность регулятора громкости

На беспроводных наушниках вместо разбирающегося (откручиваются 2 винта) регулятора громкости с колёсиком стоит полноценный пульт управления.

Он позволяет не только включать, выключать проигрывание музыки, регулировать громкость, но и отвечать на входящие телефонные звонки.

Отремонтировать такое электронное устройство пользователю будет не по силам. Но осмотреть блок управления всё-таки стоит.

Корпус чаще всего держится на защёлках, легко разбирается с помощью ножа.

Внутри может быть обнаружен один или несколько отвалившихся проводов.

Починка микрофона на портативных наушниках

Если в беспроводных наушников в качестве гарнитуры пользователь нормально слышит собеседника, а тот его — нет, — можно с уверенностью утверждать, что сломался микрофон.

Ремонту эта деталь не подлежит, поэтому проще заменить её в мастерской.

Однако, если абонент всё-таки слышит слабо звучащую речь, проблема может быть в загрязнении входного отверстия под микрофон.

К примеру, в тех же наушниках JBL E25BT слабый сам по себе микрофон в корпусе пульта управления.

При постоянных нажатиях на кнопки нечистыми руками отверстие под микрофон может засориться.

Поэтому, прежде чем обращаться в сервисный центр, стоит разобрать блок управления, аккуратно почистить ватной палочкой, смоченной в спирте.

2. 7 лайфхаков, которые продлят жизнь вашим наушникам

Не допускать натяжения и перегиба кабеля в слабых местах. Если вы используете в качестве источника телефон и носите его в кармане, предпочтительным будет Г-образный джек (или изогнутый под 45 градусов). Однако, если разъём для наушников у вас всегда находится строго сверху, а телефон не «вертится» в кармане, то логичнее использовать прямой джек – меньше перегибов, меньше натяжение. Не стоит носить телефон так, чтобы разъём для наушников был снизу, даже если джек Г-образный. Лучше пусть будет сбоку или сверху (для прямого разъёма). 1.1 Для снижения давления на места соединения корпусов наушников и кабеля хорошо подходит клипса (прицепляем провод к одежде так, чтобы он был не внатяг) или заушный тип ношения. 1.2 Не стоит постоянно доставать телефон с подключёнными наушниками из кармана. Это тоже добавляет нагрузки на кабель. Лучше приобрести гарнитуру с пультом управления или составить плейлист так, чтобы часто не переключать треки.

Нужно правильно хранить наушники. Лучше всего в твёрдом кейсе. При этом сворачивать кабель стоит аккуратно, чтобы не слабые места не оставались в напряжении. И уж конечно не стоит бросать наушники в карман в состоянии «как попало». Оставлять их на хранение подключёнными к телефону тоже не стоит. Если у вас нет кейса или чехла (и вы принципиально не хотите его приобретать), можно аккуратно намотать наушники на ладонь, а когда останется около 20 сантиметров кабеля, обмотать его вокруг образовавшихся петель. Так мы снижаем напряжения во всех слабых местах и не даём наушникам смотаться в «гордиев узел». 2.1 К «большим» (полноразмерным и накладным) наушникам это также относится. Но с нюансами. Не стоит наматывать кабель вокруг оголовья. Лучше всего, опять же, кейс и аккуратно свёрнутый провод. Если вы храните наушники дома на подставке, лучше всего, чтобы провод не висел свободно, особенно, если он тяжёлый.

Не выдёргивать наушники из ушей или телефона за провод. Вообще резкие движения не идут на пользу кабелю, особенно, если это «маленькие» наушники с тонким проводом. Из ушей такие наушники стоит вынимать только за корпусы, а из источника – за штекер.

Носить провод от наушников под одеждой. Даже летом, хотя бы под футболкой. Это устранит вероятность зацепиться кабелем за что-нибудь или кого-нибудь. Ведь в переполненной маршрутке, например, очень просто задеть кабелем за соседа (сумку, например). Не заметите вовремя – можно и провод порвать и с окружающими поругаться.

Берегите наушники от холода и температурных перепадов

Зимой носить провод под одеждой особенно важно, на морозе он теряет гибкость, а длительное воздействие низких температур может привести к повышению хрупкости медных жил, что может повлечь за собой их перелом. Вкладыши или «затычки» также лучше носить под шапкой, чтобы и динамики «не мёрзли».

Не включайте наушники, когда на источнике уже играет музыка

Если вспомнить распиновку современных джеков, то становится понятно, что сначала «в контакт входит» клемма для левого наушника, на который кратковременно подаётся сигнал, мощность которого рассчитана на 2 наушника. Да, это очень короткий промежуток времени, но если делать так постоянно, можно серьёзно повредить левый излучатель. Особенно, если вы используете усилитель или качественный плеер. Не стоит и отключать штекер, пока играет музыка. В таком случае тоже создаются кратковременные нежелательные нагрузки на излучатели.

Не спите в наушниках. Мало того, что проводом можно и «придушиться» знатно, так ещё и перегибы во всех слабых местах просто неизбежны. Если вы, конечно, не спите абсолютно неподвижно.

Однако, нельзя забывать о том, что мы живём в эпоху потребления, а производителям не выгодно, чтобы их товар работал очень долго. Они всё время, собственно, производят свои продукты, им нужен спрос. А если работает уже купленная пара наушников, кто будет покупать новую? Особенно это заметно в нише недорогой техники, в том числе и наушников. Более качественные модели всё-таки могут прослужить подольше.

• ТОП-15: Лучшие бюджетные наушники до 100$
• ТОП-5: Самых дорогих наушников

• ТОП-10: Лучших проводных наушников
• ТОП 15: Лучшие наушники для телефона
• ТОП-15: Лучших вакуумных наушников
• ТОП-10: Лучших наушников вкладышей
• ТОП-10: Лучшие накладные наушники
• ТОП-5: Полноразмерных наушников

• Как правильно надевать и носить наушники
• Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)
• Что делать, если наушники попали в воду
• Как правильно сделать прогрев наушников
• Как увеличить громкость наушников

Схема устройства наушников

Телефонные наушники состоят из следующих частей:

1. Штекер. Представляет собой металлический (как правило, медный) штырек диаметром 3,5 мм. Разделен с помощью полимерных проставок на 3 или 4 части. Такое разделение необходимо, чтобы обеспечить отдельную передачу сигнала для второго канала и микрофона. С тыльной стороны имеет посадочные места для припаивания проводов, ведущих к динамикам.
2. Провод. Трех- или четырехжильный провод. Жилы с одной стороны припаяны к посадочным местам штекера, а с другой – к динамикам. Если речь идет о четырехжильном проводе, 4-я жила и «земля» также припаяны к микрофону.
3. Динамики. Представляют собой динамические головки, которые предназначены для воспроизведения звукового сигнала, поступающего со штекера по жилам провода. Состоят из металлического корпуса, постоянного магнита, катушки и мембраны. На катушку подается ток. Поскольку она расположена внутри постоянного магнита, это приводит к противодействию магнитных полей. Катушка выталкивается из магнита и тянет за собой мембрану. Та создает колебания воздуха и тем самым генерирует звуковые волны. Динамики скрыты в пластиковых корпусах, которые вставляются в уши.
4. Микрофонный блок. Позволяет отвечать на звонки с использованием наушников. Состоит из микрофона, платы ответа с кнопкой, а также защитного корпуса. Соединен со штекером с помощью отдельной жилы, а также общей «земли» провода.

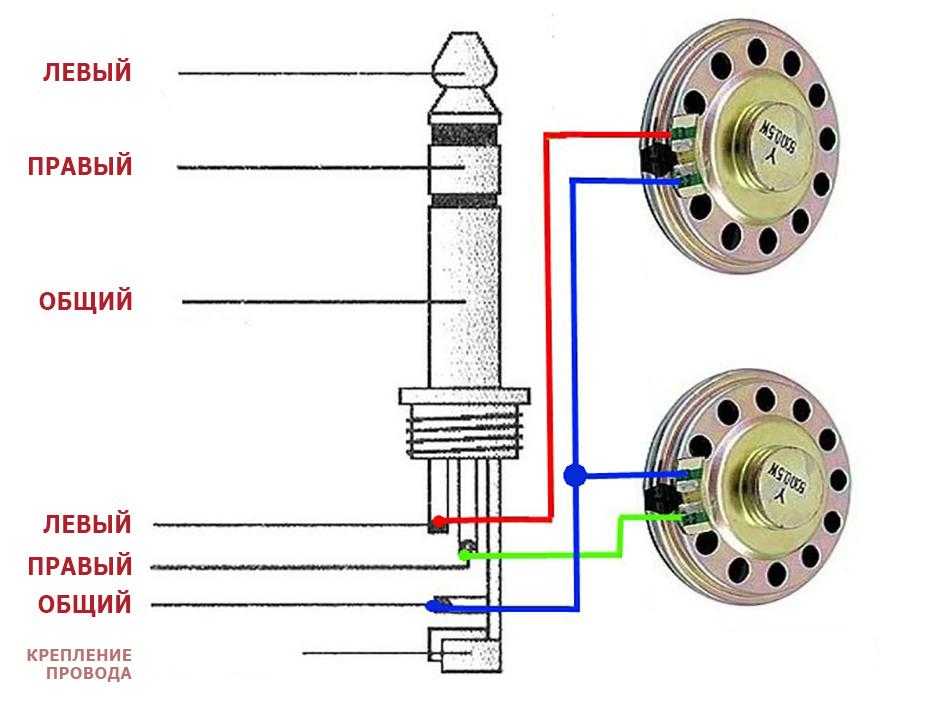

Схематическое изображение устройства наушников без микрофонного блока.
