Как подключить камеру видеонаблюдения к телевизору 2020

Особенности веб-камер для смарт тв

Такое устройство, как веб-камера, на сегодняшний день представлено в различных модификациях. Чтобы определиться с выбором нужно учитывать цель применения и тип телевизора, к которому её планируется подключать.

Камеры для Smart TV, имеют ряд особенностей. Для их использования следует соединить устройства между собой с помощью USB кабеля и открыть любую программу, которая запросит включение камеры. Это могут быть Skype, Viber и другие, позволяющие выполнять видеозвонки. Эти действия способствуют совершению автоматической настройки устройства.

Производителями данных устройств учтены особенности их использования, которые повлияли на конструкцию и оснащение. Основные из них:

габариты помещения;
освещение;
посторонний шум.

Камеры снабжаются несколькими микрофонами для гарантированного обеспечения качественного звука даже при условии нежелательного воздействия внешних факторов. Качество изображения находится на высоком уровне, даже при низком уровне освещения.

Возможность подключения веб-камеры к ТВ, позволяет пользователям более комфортно использовать функции современных гаджетов. Ведь экран телевизионного устройства гораздо больше, чем у смартфона или ПК. Поэтому это отличное решение, позволяющее удобно совершать видеозвонки и наслаждаться качеством изображения.

Альтернативные способы

Если необходимо подключить камеру безопасности без NVR, то существуют следующие варианты:

использование конвертера или декодера IP-камеры в HDMI;
настройка сервера DLNA на ПК и трансляция IP-видео на телевизоре;
использование Google Chromecast или Apple TV;
использование потоковых приложений (на смарт-телевизорах).

Есть системы видеонаблюдения, которые подключаются проще всего. Речь о них пойдет ниже.

PoE – RLK8-410B4. Подключить камеру безопасности к телевизору очень просто с помощью RLK8-410B4. Для этого следует соединить сетевой видеорегистратор с телевизором с помощью прилагаемого кабеля HDMI, после чего на экране появится изображение в режиме реального времени. Необходимо убедиться, что все устройства включены и подключены правильно.
Reolink RLK8-410B4. Это 8-канальная система безопасности PoE. Состоит из 4 5MP/4MP камер безопасности. HDD 8 ТБ, 8-канальный NVR для круглосуточной записи.

В процессе наблюдения за историей развития информационных технологий пользователи пришли к выводу, что на сегодняшний день лучше использовать камеры со встроенным WiFi или NVR-системой. Хорошей новостью является то, что Reolink NVR работает как с беспроводными камерами Reolink, так и с PoE, поэтому в этом случае есть возможность смешивать и сочетать устройства разных типов.

Беспроводные камеры в системе безопасности не нуждаются в Wi-Fi для подключения и связи друг с другом – они функционируют через частную сеть, для которой не нужен интернет. Нужно просто включить NVR и камеры, и они начнут работать.

Видео о том, как подключить камеру видеонаблюдения к телевизору, смотрите далее.

Оснащение телевизора вебкамерой

Далеко не у всех возникает необходимость оснащать свой телевизор вебкамерой или как говорят, в народе, вебкой. Однако, если ваш телевизор из последних моделей и обладает технологией Smart TV, появляется уникальная возможность использования его для бесплатного общения со своими знакомыми, в том числе иногородними, посредством Скайпа.

Для организации видеоконференций и визуального общения необходимо подключение к телевизору web-камеры. Она несколько отличается от тех, которые используются с компьютерами.

Если у телевизионного аппарата нет функций приема других сигналов, кроме аналогового, то отсутствует возможность подключения к нему обычной веб-камеры, снабженной интерфейсом USB. Это можно сделать только после добавления специального системного блока, используемого как переходник.

Часто мы сталкиваемся с ситуацией, когда многих проблем можно было бы избежать, имея возможность увидеть, что происходит во дворе нашего дома, на месте парковки автомобиля или в подъезде.

В такие моменты мы сетуем на то, что оборудование для видеонаблюдения дорогостоящее и сложное, на самом деле это не совсем так, хотя и его установка требует определенных знаний и навыков.

Картинку с видеокамеры можно вывести на экран обычного домашнего телевизора, и в режиме реального времени наблюдать за тем, что происходит. Для организации такой системы понадобится видеокамера, блок питания к ней, разъемы для подключения, небольшой монтажный бокс и несколько метров кабеля.

Материалы для видеонаблюдения

Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:

кабель для запитки всей системы от сети 220В

Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.

провода для коммутации в слаботочной щитовой — ПУГВ 1,5мм2

кабель КВК-П 2*0,75мм2

Не путайте с КВК-В. Марка КВК-П — это уличный вариант, а КВК-В — для прокладки внутри дома. Он не защищен от ультрафиолета.

3-х жильный провод ПВС сечение 1,5мм2

аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.

видеорегистратор, через который будут подключаться видеокамеры

Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.

компьютерный жесткий диск для хранения и записи видео

Минимально рекомендуемый объем — 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.

блок питания

Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.

если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)

коннекторы для подключения питания марки BNC-F и приемный разъем («папа») BNC

Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.

чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52

модульный разрядник

Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.

ну и также понадобятся в щитке модульные розетки и клеммные разъемы

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.

Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие — камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.

Подключение к компьютеру или серверу

В обычных ПК также отсутствует штатная возможность соединения аналоговых видеокамер, для подобных целей потребуется приобрести (если ещё не приобрели) специальную плату видеозахвата, поддерживающую приём сигнала с аналоговых устройств. Просмотреть изображение с камер можно будет с помощью программного обеспечения, идущего в комплекте с платой видеозахвата или поставляющегося на сайте производителя устройства.

Также можно воспользоваться видеорегистратором, позволяющим передавать изображение с камер посредством tcp-ip соединения. Для таких целей в регистраторе обязательно должен присутствовать разъём Ethernet (как на сетевой плате персонального компьютера). Некоторые видеорегистраторы поддерживают передачу данных посредством Wi Fi, но подобной функцией можно пользоваться лишь очень небольшом расстоянии между роутером и регистратором (в противном случае вас будут ждать серьёзные потери сигнала, а также искажение получаемого изображения).

Видеонаблюдение через телевизор, поддерживающий технологию Smart TV

Прогресс не стоит на месте и телевизоры не исключение. В настоящее время телевизоры умеют не только показывать трансляции каналов традиционного вещания, но и самостоятельно выходит в интернет, отображать любые сайты с любым контентом. Технология, за счет которой телевизор может выйти в интернет и открыть какой-нибудь сайт называется Smart TV. Для удобства работы в Интернете через телевизор на рынке сейчас предлагается множество различных аксессуаров – различные мыши и клавиатуры, все для того чтобы работать в интернет с телевизора было так же удобно как на компьютере. Главное достоинство телевизора, это конечно большой экран, на котором рассмотреть изображение с IP-камер не представляет никакого труда, находясь даже в другом конце комнаты.

Что даст Вам видеонаблюдение через телевизор? Вам не придется постоянно подходить к компьютеру, не придется даже отлучатся от телевизора – просто включите режим Smart TV, зайдите на сайт iDOM.RU и просматривайте обстановку в Вашем коттедже, в магазине, офисе, на складе и т.п. По завершении Вы вновь можете вернуться к просмотру любимых телепередач. Удобен также вариант видеонаблюдения через домашний телевизор, когда Вы заняты домашними делами и в то же время Вам необходимо следить за ребенком, например, в другой комнате.

Сервис видеонаблюдения iDOM24.RU позволяет объединить все Ваши IP-камеры на одной странице. Также в любой момент можно перейти к просмотру одной IP-камеры.

Организовать видеонаблюдение с помощью телевизора, поддерживающего технологию Smart TV и IP-камер можно самостоятельно. Главное чтобы сетевые настройки Вашего телевизора были корректными и Вы могли открывать с телевизора интернет сайты – т.е. чтобы телевизор имел доступ в интернет. Все что нужно сделать , это предварительно зарегистрироваться на сайте видеонаблюдения iDOM24.RU. Далее добавить Ваши IP-камеры на сайте. И все! Можно просматривать их через телевизор и одним нажатием на пульте (мышке или клавиатуре) отправлять серию кадров (автоматически формируется письмо с 10, 20, 30 кадрами с интервалом 0,5-1 сек.) с IP-камер себе на почту.

Зарегистрируйтесь в нашем сервисе видеонаблюдения iDOM24.RU и просматривайте свои IP-камеры через свой телевизор.

GsmKontrol.ru — GSM реле и GSM сигнализация. Ставь на охрану или снимай с охраны бесплатным звонком, управляй по СМС. Перезагружай зависающие IP-камеры.

Материалы, опубликованные на сайте iDOM24.RU, разрешается использовать только с согласия администрации сайта iDOM24.RU. Все вопросы на [email protected].

Виды камер и особенности их коммутации

Современный рынок предлагает несколько технологий видеонаблюдения. Каждая из них имеет не только свои особенности передачи изображения, но и подключения к телевизору.

Коммутация аналоговых камер

Аналоговые камеры хороши дешевизной и простотой оборудования. Их, в отличие от всех остальных камер, можно напрямую подключить к телевизору. В то же время они дают картинку низкого разрешения, которая чаще всего не позволяет рассмотреть мелкие детали объекта. Аналоговые регистраторы (DVR) имеют ряд стандартных функций. Данная технология считается устаревшей, и в большинстве случаев поставщики отказываются от нее в пользу других решений.

Аналоговая камера видеонаблюдения

Коммутация IP-камер

IP-видеокамеры считаются одной из самых старых технологий. Они развивались параллельно с аналоговыми камерами, но всегда были намного сложнее и дороже. В первую очередь нужно понимать, что IP-камера – это сетевое устройство, для работы которого нужна компьютерная сеть. Подключаются к сети посредством компьютерного разъема RJ45, а некоторые оснащены и WiFi интерфейсом. Камера имеет свою прошивку, можно даже сказать операционную систему.

При установке IP-камеры недостаточно просто подключить ее к видеорегистратору. В большинстве случаев необходимо ее настроить, что простому пользователю сложно. В то же время IP-камеры позволяют получать картинку высокого разрешения (до 4 мегапикселей), имеют встроенные цифровые фильтры, позволяющие улучшать качество изображения, а также много других полезных функций. Бывают камеры со встроенным микрофоном и даже динамиком для двухсторонней связи. Кроме того, IP-камеру можно использовать без видеорегистратора: его можно заменить компьютером или планшетом/смартфоном со специальным программным обеспечением.

IP-камера

Схема подключения IP-видеокамер

Камеры TVI / HDCVI / AHD

TVI / HDCVI / AHD пришли на замену аналоговым камерам. В большинстве случаев это простые устройства, выдающие картинку высокого разрешения (от 1 до 3 мегапикселей). Некоторые, более дорогие решения, оснащены встроенными дополнительными функциями.

Стоят они дешевле IP-камер, но дороже аналоговых. Эти камеры можно использовать только с видеорегистраторами. По качеству изображения они уступают технологии IP, но одним из их плюсов считается отсутствие задержки получаемого изображения. В IP-камерах задержка есть, и иногда может быть довольно чувствительной.

Подключение подобной системы такое же, как и у обычных аналоговых камер, но к ТВ напрямую подключить их невозможно, так как сигналы несовместимы. Существуют модели, в которых есть кнопка переключения режима работы видео в высоком разрешении в режим аналогового видео – такие камеры подключаются как и аналоговые, все разъемы одинаковы. Картинка на телевизор поступит при переключении на аналоговый режим.

Схема подключения к телевизору HD-камер

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом — кримпером.

В распредкоробку должно быть заведено два провода — от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники — https://cable.ru, Кабель.РФ

Smart TV + IP видеокамера — самый простой способ

Технология Smart TV, которая обеспечивает телевизору выход в Интернет, уже давно не является новинкой на рынке. К тому же существует множество аксессуаров – клавиатуры и мыши для телевизора облегчающие работу в интернете и ввод данных. Главное преимущество использования TV для просмотра IP видеокамер — это большой экран, изображение на котором можно рассмотреть с другой части комнаты.

Как подключить к телевизору камеру видеонаблюдения? IP видеокамеры регистрируются на сервисе видеонаблюдения iDOM24.Ru или любом другом, который предоставляет аналогичные услуги. Нужно зарегистрировать учетную запись и добавить все IP видеокамеры используя их уникальные номера. Устройства можно сгруппировать в зависимости от их реального местоположения или тематики передачи данных. Интерфейс оболочки довольно прост. Среди представленного списка можно выбрать и активировать подачу изображения с одной видеокамеры.

Телевизор со Smart TV настраивается для получения доступа в сеть, согласно данным, которые предоставляются провайдером. Осуществляется вход в интернет с телевизора, затем набирается адрес сайта iDOM24.Ru и осуществляется вход на собственную учетную запись, где и выбирается камера к просмотру.

Передача изображения из нескольких видеокамер на несколько телевизоров

Задача, которую решает следующий прибор несколько шире. Он не только выводит изображения из нескольких видеокамер на произвольное количество телевизоров, но и позволяет транслировать его на мобильные устройства в зоне уверенного приема Wi-Fi связи

При этом неважно являются ли камеры аналоговыми или IP устройствами, главное, чтобы видеорегистратор к которому они подсоединены имел возможность доступа в интернет

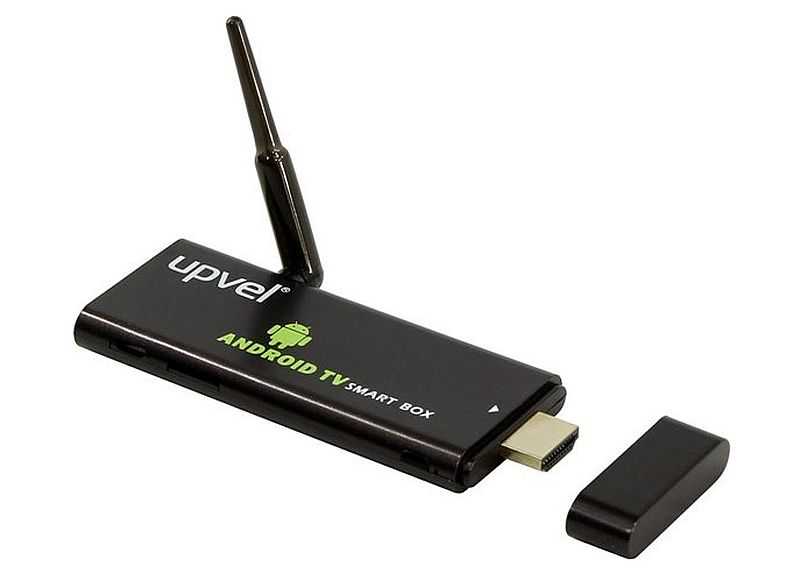

Как настроить подключение камеры видеонаблюдения к телевизору через медиасервер?

Медиасервер подключается к телевизору через HDMI порт;
Создается учетная запись ресурса Google Play для медиасервера;
Скачивается программа от производителя камеры или регистратора, под соответствующую операционную систему и устанавливается на медиасервер;
В программе осуществляется подключение к регистратору или камере;
Непосредственно на телевизоре находим канал передачи данных и после входа получаем доступ к программной оболочке.

Основным недостатком данного метода является сложная установка и настройка устройства, которую осилит не каждый пользователь. В качестве дополнительных преимуществ можно отметить недокументированные функции устройства. В местах приема Wi-Fi сигнала медиасервер может транслировать видео из камер на мобильные устройства. Принимать сигнал и пользоваться сервисом могут смартфоны и планшеты с установленной программой IVMS-4500.

Выбор телевизора по технологии производства и цене.

Кинескопные телевизоры (ЭЛТ или CRT).

Традиционные телевизоры с современным дизайном и улучшенными показателями. Кроме классических выпуклых экранов, сейчас получили распространение плоские и суперплоские (flat) кинескопные телевизоры, что практически исключает искривление изображения. Специальное покрытие позволяет избежать появления бликов и пыли. Основные преимущества кинескопных телевизоров – наиболее естественная цветопередача и низкая цена.

Среди минусов – большие габариты и вес, большинство моделей способны принимать только аналоговый сигнал, ограниченные функциональные возможности и подверженность влиянию магнитных полей.

Ценовой диапазон: 2-6 тысячи рублей.

Размеры и формат: в основном, 14-29 дюймов, 4:3.

Частота развертки: 50 и 100 Гц.

Срок службы: не смотря на часто указываемый производителем срок до 15 лет, используемая технология позволяет сохранять яркость изображения и передачу цвета не более 3-5 лет.

Производители: LG, Rolsen, Supra, Akai, Hyundai, Mystery, Рубин, Рекорд, Horizont.

Жидкокристаллические телевизоры (ЖК или LCD).

Самые популярные и вполне доступные по стоимости телевизоры с плоским дисплеем на основе жидких кристаллов. Недостаточная передача черного цвета, характерная для данного типа телевизоров, в современных моделях улучшена за счет светодиодной (LED) подсветки, но все же уступает плазменным. Из минусов, также стоит отметить возможность выгорания отдельных точек на экране. Среди основных плюсов – малая толщина, пониженное электропотребление, высокое разрешение даже на маленьких диагоналях.

Ценовой диапазон: от 5 тысяч рублей.

Размеры и формат: 15-100 дюймов, 16:9.

Частота развертки: 50, 100 Гц. и выше, прогрессивная развертка.

Дополнительные возможности: HDReady, Full-HD, 4K, 3D, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: до 20 лет.

Производители: широкий перечень производителей.

Плазменные телевизоры.

В телевизорах этого типа изображение создают ячейки с газом, которые превращаются в плазму и светятся при подаче напряжения.

Плазменные телевизоры отличаются минимальной толщиной, хорошей передачей черного, высоким уровнем цветопередачи и контрастности. Среди минусов – высокое энергопотребление и нагрев, по сравнению с ЖК-телевизорами более высокая цена, вероятность выгорания точек и деградации цветовой гаммы со временем.

Ценовой диапазон: от 15 тысяч рублей.

Размеры и формат: 37-152 дюйма, 16:9.

Частота развертки: 50, 100 Гц. и более, прогрессивная развертка.

Дополнительные возможности: HDReady, Full-HD, 4K, 3D, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: до 20 лет.

Производители: LG, Panasonic, Hyundai, Samsung, Sony, Fujitsu, Hitachi, Pioneer, Bang&Olufsen.

OLED-телевизоры.

Одна из самых новейших технологий, основанная на применении органических светодиодов. Отличается высокой контрастностью, цветопередачей и яркостью изображения при минимальных энергозатратах. Благодаря отсутствию подсветки, обладают рекордно-минимальной толщиной (при диагонали экрана в 55 дюймов, толщина составляет 4 мм).

Данный тип телевизоров только появляется на рынке и имеет достаточно высокую цену (LG 55EM960V с диагональю 55 дюймов стоит порядка 500 тысяч рублей).

Размеры и формат: 11-55 дюймов, 16:9

Частота развертки: от 100 и выше, прогрессивная развертка.

Дополнительные возможности: HDReady, Full-HD, 4K, 3D, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: практически не ограничен.

Производители: LG, Sony, Metz, Samsung.

Лазерные телевизоры.

Работают по принципу обратной проекции на основе технологии цветных лазеров. Благодаря использованию лазерной оптики, отличаются ярким и четким изображением, расширенной цветопередачей, безупречной контрастностью и яркостью при пониженном потреблении электричества. Лазерные телевизоры не подвержены выгоранию точек и деградации цветовой гаммы. На данный момент, являются лучшими на рынке, но минимальное количество предложений и крайне высокая цена делают выбор в их пользу весьма затруднительным.

Ценовой диапазон: от 460 тысяч рублей.

Размеры и формат: 65 и 75 дюймов, 16:9.

Частота развертки: от 100 Гц.

Дополнительные возможности: HDReady, Full-HD, 3D, 4K, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: практически не ограничен.

Производители: Mitsubishi Electric.

В заключении стоит отметить, что технические характеристики, набор необходимых функций и ценовой диапазон – только первый этап выбора. При оценке конкретных моделей, всегда стоит доверять своим глазам и руководствоваться личными представлениями о качестве изображения.

Подключение аналоговой камеры к телевизору

Единичный экземпляр видеокамеры можно подключить напрямую в соответствующий разъём телевизора (обычно это тюльпан, реже — вход для подключения антенны), после чего останется лишь найти канал, на котором будет выводиться изображение с устройства. Всё примерно также, как со старыми игровыми приставками NES (Dendy) или SEGA.

Проблемы могут начаться при подключении нескольких девайсов. На обычном телевизоре попросту не хватит нужных входов для подключения. Поэтому для организации полноценного видеонаблюдения на аналоговых устройств потребуется приобрести стационарный видеорегистратор (ни в коем случае не путать с автомобильным). При этом в регистраторе обязательно должны присутствовать разъёмы для подключения RCA, его еще называют тюльпан.

Аналоговую камеру нельзя соединить в цифровой вход видеорегистратора, поэтому не стоит тратить деньги на слишком дорогие модели (исключение составляют случаи, когда в одной системе видеонаблюдения используются и аналоговые, и цифровые девайсы). После подключения всех видеокамер в регистратор останется соединить устройство с телевизором или монитором компьютера по антенному кабелю, RGB, VGA, DVI или HDMI проводу (в зависимости от типа соединения).

Другие способы подключения аналоговых камер

Помимо перечисленный имеются и менее распространённые методы использования видеокамер не цифрового типа. Одним из таких способов является соединения через старый видеомагнитофон, большинство из которых позволяло выводить изображение с различных устройств. Недостатки подобного метода очевидны. Во-первых, мало у кого остался живой видеомагнитофон. Во-вторых, в магазинах они уже не продаются более десяти лет. По этим причинам лишь некоторые «везунчики» смогут подключить камеру подобным образом. Также недостатком подобного подключения является запись исключительно на старые магнитные кассеты, которые в нынешнее время найти очень трудно.

Поэтому использование кассетного видеомагнитофона не подойдёт практически никому в нынешнее время, а более новые DVD-проигрыватели практически все не имеют возможности подключения аналоговой камеры (или же отсутствует функция записи на диски). К современным проигрывателям с flash-накопителей и вовсе невозможно штатными методами подключить какие-либо аналоговые устройства (такие проигрыватели могут работать исключительно с цифровыми ip-камерами).

«Подводные камни»

Первой трудностью, с который можно столкнуться в процессе организации подобного видеонаблюдения, является количество проводов, которые придётся провести. Если в цифровой видеокамере питание, передача видеосигнала и управление поворотным механизмом выполняется через один провод (технология PoE), для аналоговой, придётся использовать три кабеля (за очень редким исключением). Не всегда присутствует возможность удобно проложить один единственный кабель, о трёх уже говорить не стоит.

Также возле видеокамеры очень желательно наличие розетки или блока питания, от которых и будет работать устройство. Если цифровая камера может получать напряжение напрямую с видеорегистратора, роутера или компьютера посредством PPoE, аналоговые устройства подобную технологию не поддерживают (по вполне понятным причинам).

Длина и качество кабеля в не цифровых системах видеонаблюдения влияют на качество видео значительно выше, нежели в цифровых камерах. Поэтому при использовании слишком длинного и некачественного провода на получаемом с камеры изображении могут появляться сильные помехи или искажения.

Основные разъёмы для подключения

Одним из наиболее популярных разъемом является RCA (на простом языке «тюльпаны»). Такой тип подключения отличается неплохим качеством передачи видео и минимальными помехами, из-за чего он пользуется достаточно высокой распространённостью.

Также встречаются видеокамеры с возможностью подключения во вход F (антенный). Их преимуществом является возможность подключения практически к чему угодно (даже к старому советскому телевизору). Недостатками являются откровенно плохое качество передаваемого видео и ощутимые помехи, поэтому антенный вход предпочитают не использовать, подключив устройство с помощью «тюльпанов» (что нередко выходит даже дешевле).

Выводы

Несмотря на стремительное устаревание и появление более совершенных технологий, аналоговое видеонаблюдение по прежнему повсеместно используется в домах или на различных объектах. Далеко не каждый захочет менять проверенную временем систему видеонаблюдения на более новую, особенно с учётом огромных затрат на подобную модернизацию.

Соединить аналоговые камеры не настолько сложно, как может показаться изначально. Главное — правильно подобрать оборудование (к аналоговым камерам стоит покупать именно видеорегистратор с аналоговыми входами), с остальным всё предельно просто. Достаточно подсоединить камеры в соответствующие входа в видеорегистраторе, телевизоре или плате видеозахвата компьютера.

Хотя в некоторых случаях могут возникнуть проблемы (в частности при попытке подключения аналоговых видеокамер к исключительно цифровым устройствам). Но даже в таких ситуациях несложно найти решения, ведь существует множество преобразователей или иных девайсов, позволяющих сделать коммутацию.

Другие статьи:

- Помехи на аналоговой камере
- Процесс изготовления элементов электроники
- dvr и nvr
- Применение тефлона для сферы пищевого производства

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа «папа». Там два разъема «+» и «-«. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный — минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.
