Как из проводных наушников сделать беспроводные

Док-станция Lightning от Apple

Нельзя назвать станцию с Lightning оптимальным вариантом для решения проблемы. Но с учетом отсутствия других возможностей, не такая уж и плохая идея, причем, создана она самой компанией Apple.

  1. Ее можно подключить через USB кабель к ноутбуку.
  2. Она будет синхронизироваться с телефоном.
  3. Одновременно будет происходить зарядка флагмана.

Также док-станция оснащена встроенными динамиками, что отлично подойдет для тех, кому необходим телефон во время работы, а держать в руках его не очень удобно. Именно эту штуку рекомендовал приобрести Фил Шиллер тем, кто испытывает необходимость в одновременном прослушивании музыки и подзарядке телефона.

Что делать со сломанными наушниками

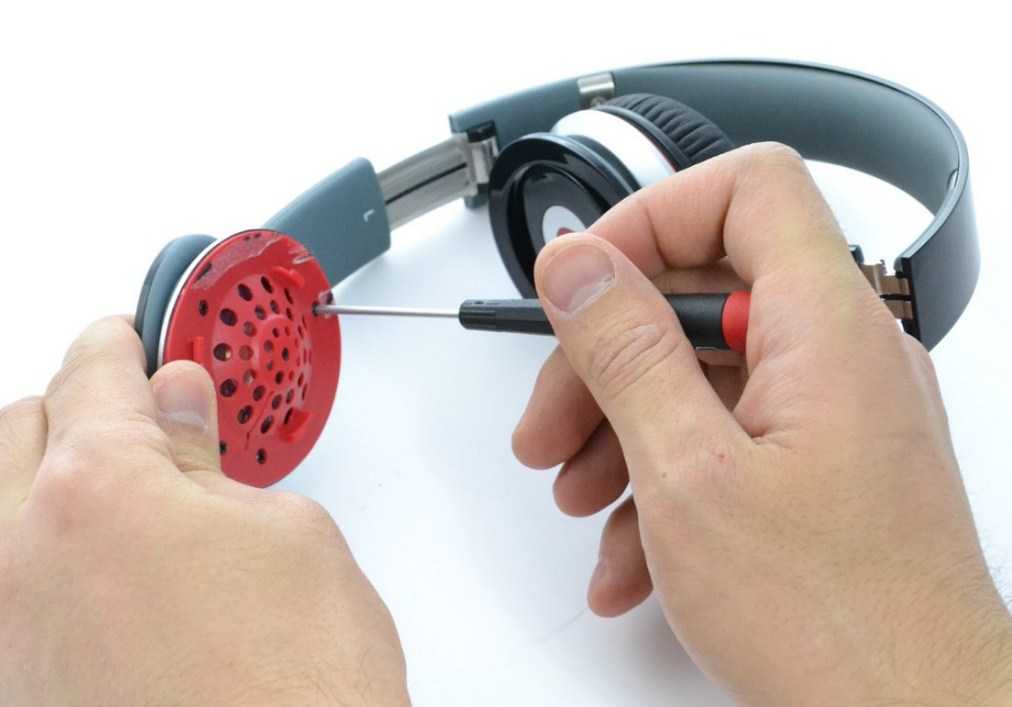

Вместо того чтобы устройство выбрасывать, можно сначала попробовать его самостоятельно починить. Для этого придётся определить причину поломки — их может быть довольно много. После этого вы легко найдёте решение проблемы в интернете и, если ваших навыков будет достаточно для ремонта, сможете вернуть им нормальную работоспособность.

Но если наушникам уже ничто не поможет или вы попросту купили новые, не желая возиться с ремонтом, то есть смысл изучить несколько интересных идей, для реализации которых нужно совсем немного времени и усилий. В результате можно получить совершенно новую и оригинальную вещь.

Для изготовления таких поделок обычно не требуется наличия специальных навыков или опыта, а также большое количество дополнительных материалов, поэтому с задачей справится даже новичок.

Если вы заинтересовались таким полезным перевоплощением, рассмотрим подробнее самые популярные идеи поделок из старых наушников.

Какие бывают

В зависимости от способа передачи сигнала, наушники бывают таких видов:

  1. Wi-Fi. Работает с помощью модуля преобразующего и выводящего аудио сигнал;
  2. Bluetooth. Особенность — универсальность. Работают с помощью внутреннего или внешнего модуля, преобразующего сигнал с цифрового в аналоговый;
  3. ИК наушники. Для работы необходимо чтобы они находились в зоне прямой видимости с ТВ. Любые преграды (рука, стена) испортят качество сигнала;
  4. Радио наушники. Для получения сигнала используется радиопередатчик. Недостатки — низкая помехоустойчивость. Например, работающая электробритва ухудшит качество передачи сигнала.

Рассмотрим подробнее как подключить разные типы наушников.

ИК наушники своими руками

У кого то было такое, что поздно вечером по TV идет интересный фильм, а жена то и дело наседает, что сделай телевизор тише, ребенок спит?? Что же делать? Наушники с проводами- не удобно, беспроводные покупать дорого. Но есть выход.

Представляю вам беспроводные наушники на ИК лучах. Точнее передатчик и приемник для наушников. Принцип действия очень прост, передатчик подключается к аудио выходу на TV или любой другой техники. В передатчике установлении ИК-диоды, такие же как и в пультах от TV, передатчик переводит звук с TV в ИК сигналы, которые принимаются приемником.

Прошивать в схеме ничего не нужно, просто соберите схему и наслаждайтесь.

Вот сама схема передатчика:

Состоит она из не большого количества деталей, собрать ее не составит особого труда. Можно даже плату не травить, а сделать все навесным монтажом. Питание передатчика 12В, если будет меньше ну например 9В, все будет работать, но в наушниках будет немного фонить. Передатчик в настройке не нуждается, главное подключить все как на схеме.

Сама плата передатчика, после сборки.

На схеме показаны 4 ИК диода для передачи, но я применил всего 3, больше просто не было. Можно и один поставить, но чем их больше , тем проще ловить сигнал передачи. Подключение ИК диодов и Фото диодов ниже на фото:

Приемник Состоит тоже из минимум деталей, даже меньше чем передатчик. Схема приемника:

Сердцем приемника, является микросхема TDA 2822. В магазинах стоит копейки.

Питается приемник от 3-4.5В, от любого источника питания. Плата приемника получается достаточно компактной.

И так, был найден подходящий корпус для приемника.

Поместилась вся начинка туда очень хорошо, много места осталось.

Дело стало за питанием. Долго думал что туда приспособить и остановил свой выбор на аккумуляторах от детской игрушки. В итоге можно будет просто заряжать аккумуляторы, а не менять батарейки.

Все запаковал в корпус, места хватило в обрез.

В итоге все выглядит прекрасно.


Настал черед корпуса передатчика. Корпус поставил какой был у меня на тот момент. Ведь питание будет внешнее, от блока питания.

Блок питания на 9В. Все готово. Для проверки работоспособности приемника, включаем его, подключаем наушники, направляем на него простой пульт от телевизора и нажимаем любую кнопку, в наушниках должны слышатся щелчки, если они есть, значит приемник работает.

Ну и как обычно ниже видео работы устройства.

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема сборки

Как сделать беспроводные наушники из проводных, если вы уже приобрели адаптер и портативное устройство для подзарядки? Схема выглядит следующим образом:

  1. Вставьте Bluetooth-адаптер в заряженный портативный аккумулятор. Сигналом к тому, что вы сделали это правильно, станет мигающий индикатор на адаптере.
  2. Соедините адаптер с вашей стерео гарнитурой.
  3. Откройте Bluetooth в устройстве, с которым вы планируете использовать гарнитуру и найдите свой звуковой адаптер.
  4. Осуществите подключение и наслаждайтесь результатом.

Такие bluetooth наушники своими руками отлично подойдут как для просмотра видео и прослушивания аудио материалов на вашем телевизоре, смартфоне или планшете.

Как сделать bluetooth гарнитуру более привлекательного вида? Ведь на маленьком корпусе такая конструкция смотрится не очень красиво, и вид торчащих проводов не всем придется по вкусу. Для этой цели можно использовать обычный хомут, и прикрепить конструкцию к корпусу гарнитуры.

Как сделать (Bluetooth наушники) из старой гарнитуры

В этот раз я покажу как легко можно превратить старую гарнитуру

в блютуснаушники . Наши контакты: :

Важно! Такую функцию можно найти в “Настройках”, причем она присутствует во всех моделях других производителей и не зависит от операционной системы на гаджете

  • После данной процедуры включения и зажатия клавиши светодиод должен мигать разными цветовыми оттенками. Это значит, что осуществлен режим перехода в состояние сопряжения.

Важно! Как настроить наушники на телефоне? Очень часто приобретя блютуз-гарнитуру, которая ранее не применялась для соединения, совсем не обязательно осуществлять перевод ее в состояние сопряжения. В этом случае достаточно просто включить ее, при первом же включении происходит автоматическая настройка гарнитуры в данном режиме

  • После этого на блютуз-гарнитуре находим функциональную клавишу, которая способна перевести ее в режим сопряжения. В большинстве случаев для этой цели применяют главную клавишу, на которую нажимают и несколько секунд держат в зажатом состоянии.
  • После того, как список пополнится названием требуемого блютуз-устройства, необходимо его выбрать и установить подключение. При этом желательно разместить данные устройства на достаточно близком расстоянии один от другого.

Важно! Если устройство Андроид просит вас ввести пин-код, то в этом случае можно использовать комбинацию, состоящую из четырех нулей. Также к наиболее распространенным паролям для соединения служат коды с вариантом набора цифр: 1234, 9999 или 0001

После завершения процедуры сопряжения необходимо открыть на мобильном устройстве появившийся вариант подключения с блютуз-гарнитурой и галочкой отметить раздел “Звук во время вызова”.

Как выбрать компоненты для наушников

Прежде чем начать самостоятельную сборку или ремонт наушников, необходимо выявить причину повреждения старой гарнитуры и вероятность замены только разъема. Случается так, что кроме этого необходимо заменить и кабель.

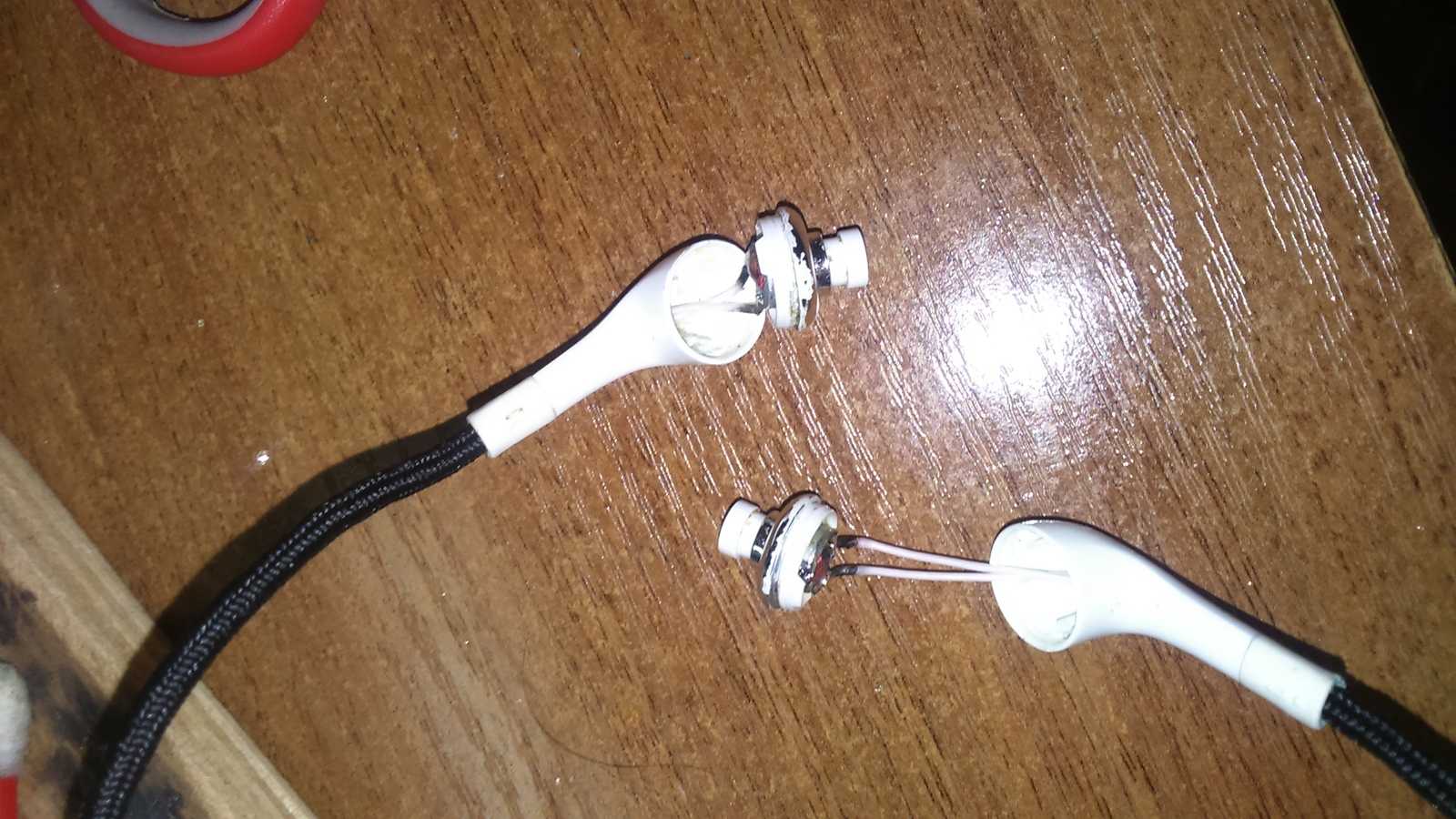

Штекер

В данном случае существует два разных варианта:

  1. Простые наушники без микрофона. К штекеру подсоединяются четыре провода: плюс и минус от каждого динамика. Чтобы было удобней собирать, минусы перекручиваются в общий жгут и, таким образом получают 3 жилки, которые нужно закрепить с помощью паяльника на определенные места.
  2. Наушники с микрофоном. В этом случае у штекера четыре контакта: один для каждого динамика, второй для микрофона, контакт для массы. Нужно сказать, что цвет проводов может быть различным с учетом изготовителя гарнитуры и этот параметр довольно условный. Кабель левого динамика может быть зеленым. Кабель от правого динамика все время помечается красным. Масса – провод медного цвета.

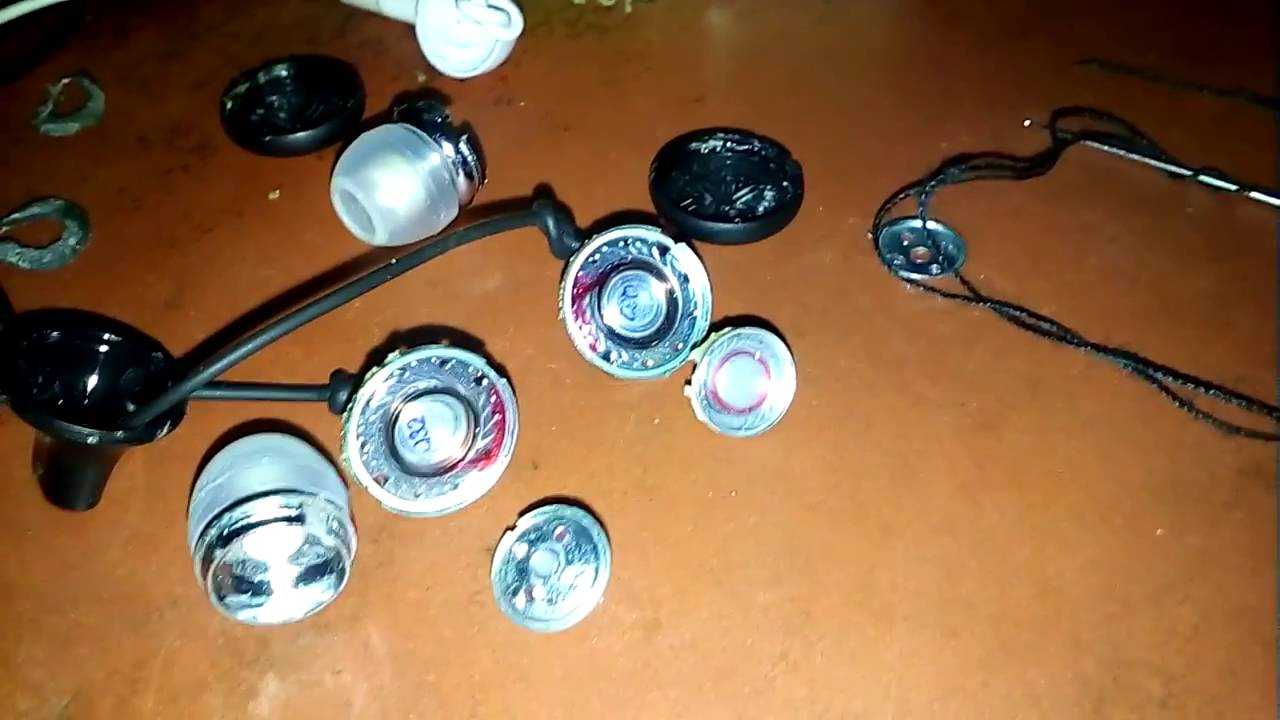

Динамики

Это главный элемент любой гарнитуры, от него будет зависеть качество звучания. Динамик может относиться к любому из спектров воспроизведения, низко- или высокочастотный, купольный либо обычный.

Но, как правило, в наушниках установлен самый простой динамик. Он не отличается повышенной чувствительностью либо мощностью, но довольно надежен и непритязателен к эксплуатации.

Приобрести динамик отдельно очень сложно, изготовить без специального оборудования еще трудней, не нужно создавать лишних сложностей, можно просто обрезать требуемые динамики от других наушников. При этом необходимо ровно отрезать кабель, чтобы медная жила не расщепилась. Разобрать ненужные наушники и использовать элементы для изготовления новых не составит сложности.

Кабель

Кабель изготавливается в виде плоской длинной ленты черного цвета или круглого провода. Изготовители производят одинарные и двойные провода — это будет зависеть, к одному динамику кабели подсоединяются либо к двум.

Нужные детали и инструменты

К сожалению, не все готовы отвалить кучу денег за такую роскошь. Но сделать беспроводную гарнитуру своими руками вполне возможно.

Для того чтобы соорудить из обычного проводного прибора беспроводной модный аксессуар, нужно иметь:

  • проводные наушники;
  • Bluetooth – адаптер;
  • зарядное устройство (для зарядки аккумулятора).

Проводные наушники можно приобрести в магазине с техникой. Bluetooth имеет вид флешки с разъемом гнезда в 3,5 мм. Портативные зарядные устройства бывают различных типов и размеров, но для такого предназначения понадобится самое миниатюрное, его будет вполне достаточно, чтобы максимально зарядить аккумулятор.

Весь перечисленный список несильно ударит по карману, так как стоимость на эти товары небольшая. Цена на Power Bank в среднем 200–300 рублей, можно найти дороже и качественнее, но бюджетного будет достаточно. К тому же, если в нем сядет аккумулятор, его будет нежалко отправить в контейнер с мусором и приобрести другой.

Bluetooth-адаптер с китайского сайта стоит дешевле 150–200 рублей. Гарнитуру для прослушивания музыки тоже можно присмотреть на сайте с китайскими товарами.

Схема беспроводных наушников работающих на ИК лучах.

В данной статье приводится схема ИК-приемника и ИК-передатчика для телевизора, позволяющая присматривать телевизионные передачи в наушниках не мешая окружающим.

На рис. 1 изображена электрическая схема беспроводных наушников, функционирующего в ИК диапазоне. Он представляет собой двух-каскадный усилитель. Режим усилителя по постоянному току активизируется автоматом по причине ООС по постоянному току сквозь цепочку сопротивлений R3,R4. Емкость C3 выключает ООС по переменному току. В коллекторную электроцепь VT1 подсоединено от 8 до10 ИК диодов.

При отсутствии сигнала акустического сопровождения сквозь ИК диоды течет ток покоя — приблизительно 40…50 мА. При поступлении акустического сигнала, ток сквозь диоды будет меняться, а следовательно, будет изменяться и их излучение.

Детали передатчика

Емкости — К50-6, К50-35 или схожие иностранного производителя. Транзисторы VT1 — КТ312, КТ315, КТ3102 с любыми буквенными индексами, VT2 — КТ817, КТ815 с любыми буквами, ИК диоды — АЛ107А, Б. Подстроечное сопротивление — СПЗ-19а.

Настройка заключается в установке тока покоя сквозь ик диоды путем подборасопротивления R5. Сопротивлением R1 избирают макс. глубину модуляции (при максимальном звуковом сигнале на входе), при котором нет искажений.

Приемник возможно построить по схеме, показанной на рис. 3. В нем применена специальная микросхема усилителя звуковой частоты DA1 с подсоединенным к ее входу фотоприемником (фотодиодом инфракрасного диапазона) BL1. Запитана приемник от аккумулятора напряжением 3 В.

ИК излучение от передатчика поступает на фотодиод приемника, и образует звуковое напряжение, которое затем усиливается микросхемой УЗЧ. К выходу микросхемы подсоединяют головные телефоны с сопротивлением более 50 Ом. Настройка громкости подбирается изменением сопротивления R1.

В основном детали установлены на печатной плате из односторонне фольгированного стеклотекстолита, схема которой изображена на рис. 4.
