Отвечаем на часто задаваемые вопросы: проектор

Проекционное расстояние

Под значением проекционного расстояния скрывается расстояние от объектива до экрана при условии, что проектор не обладает функцией приближения (ZOOM). Определить его несложно. Нужно ширину экрана умножить на проекционное отношение. Данные значения можно узнать из инструкции, прилагаемой к экрану. Например, ширина экрана 254 сантиметра (это диагональ в 100 дюймов), а проекционное отношение от 1.4: 1 до 2.8: 1, тогда идеальное расстояние для просмотра будет от 3.55 до 7.1 м (1.4х254=355.6 см и 2.8х254=711 см).

Например, расстояние от проектора до стены равняется 3 м. Берем эту величину и делим на проекционное отношение (1.4: 1, 2.8: 1), 3/1.4=2.14 м, 3/2.8=1.07 м. Таким образом, у нас получается, что нам требуется экран шириной от 1.07 до 2.14 м.

После выполнения расчетов можете смело приступать к выбору крепления для устройства

Важно учесть покрытие, к которому будет крепиться проектор. Не экономьте на кронштейне – современные проекторы обладают довольно большим весом, и дешевые крепления просто не выдерживают их

При размещении устройства на потолке следует избегать расположения сидений для зрителей прямо под проектором во избежание случайного падения.

Кайма и дополнительная нерабочая область полотна

Большинство экранов прямой проекции стандартно выпускается с черной каймой. Кайма увеличивает контрастность, и изображение воспринимается более четким и ярким. Кайма также помогает в случаях, когда размер изображения слегка превышает размер области просмотра: края изображения, попадающие на кайму, остаются невидимыми и не дают неаккуратных проекций на стене.

При изготовлении полотно большинства настенных, потолочных и моторизованных экранов можно надставить сверху или снизу, создав дополнительную нерабочую область. Нерабочая область сверху используется для регулирования высоты рабочей области экрана, а снизу — для драпировки или изменения формата экрана. Дополнительную часть полотна можно по выбору сделать белой или черной.

Примечание: все натяжные электрические экраны изготавливаются со стандартной черной нерабочей областью в верхней части, за исключением экранов с диагональю 200″, которые изготавливаются с двумя нерабочими областями.

Формат изображения

Рассчитанные на основе данных о помещении размеры проекционного экрана могут подвергнуться изменениям вследствие определенного формата изображения, который поддерживается используемым проекционным оборудованием. Формат изображения — это соотношение его сторон. Если предполагается использование сразу нескольких форматов, они все должны быть учтены при расчете высоты проекционного экрана. При этом следует выбрать экран, имеющий наибольшую высоту, что подойдет для всех используемых форматов.

Часто используемые форматы	Соотношение сторон (ширина/ высота)
NTSC видео	1.33 (4:3)
PAL видео	1.33 (4:3)
HDTV видео	1.78 (16:9)
Letterbox видео	1.85
Cinemascope кинематографический	2.35

Как правильно установить и настроить проектор?

Под установкой мы подразумеваем правильную фиксацию проектора таким образом, чтобы проецируемое изображение на экране выравнивалось или точно помещалось на экране без искажения. Распространенными искажениями проецируемого изображения являются то что изображение не идеально квадратное или противоположные стороны изображения не равны и многие другие проблемы.

Что такое сдвиг объектива проектора

При настройке проекторов очень трудно расположить изображение проектора в центре экрана. Изображение может падать выше или сбоку экрана. Практически невозможно добиться идеального центрирования проецируемого изображения на экране просто переместив и отрегулировав сам проектор. Чтобы исправить это у проекторов есть опция называемая Lens Shift. Что означает «Сдвиг объектива проектора».

Таким образом сдвиг объектива в проекторе — это существенная особенность. Сдвиг объектива в проекторе может перемещать проецируемое изображение вверх или вниз и это называется «Вертикальное смещение».

Сдвиг по горизонтали в проекторе — это когда проецируемое изображение с экрана перемещается влево или вправо. Большинство проекторов имеют ручное управление для выполнения функции сдвига объектива. В некоторых высокопроизводительных проекторах эта функция может быть моторизована и управляться дистанционно.

Что такое горизонтальная и вертикальная коррекция трапецеидальных искажений проектора?

Горизонтальная и вертикальная коррекция трапецеидальных искажений означает форму проецируемого изображения, когда проектор не совпадает с центром экрана.

Например если проектор находится над экраном, то формируется вертикальное изображение трапецеидального искажения а если проектор смещается от центральной линии по горизонтали возникает ошибка горизонтального трапецеидального искажения. Краеугольные изображения формируются потому, что изображение проектора не падает точно под требуемым углом 90 ° к плоскости экрана. Картинка здесь показывает различные виды ключевых проблем.

Большинство проекторов имеют функцию коррекции трапецеидальных искажений, которая выполняется визуально с помощью пульта дистанционного управления проектора. Некоторые модели проекторов имеют полностью автоматическую функцию коррекции трапецеидальных искажений, благодаря которой проектор автоматически обнаруживает и корректирует изображение трапецеидальных искажений одним нажатием кнопки на пульте дистанционного управления проектора.

Что такое проекционное соотношение

Проекционное соотношение представляет собой соотношение ширины изображения на экране и расстояния до него. Расчет осуществляется на основе имеющихся данных о размере LCD/LcOS/DLP панели устройства и показателя фокусного расстояния оптики. Стандартная оптика каждого проектора имеет минимальные и максимальные параметры, согласно которым изображение может быть увеличено или уменьшено.

Аппараты с имеющимся функциональным соотношением сторон установленной матрицы 16:9 будут иметь приблизительное проекционное значение, равное 1.15*фокусное расстояние/диагональ панели. При рассмотрении проекторов с матрицей 4:3, первое значение формулы будет: 1.25.

При расчетах следует переводить имеющиеся значения к общим единицам измерения. Наиболее подходящими являются миллиметры. Применение указанной формулы позволяет рассчитать приблизительное значение проекционного соотношения. Наиболее точная информация предоставляется поставщиком оборудования и указывается в инструкции по эксплуатации проектора. После правильного завершения установки и просмотра первого фильма ответ на вопрос, что лучше — проектор или телевизор, будет очевиден.

Кроме описанной выше формулы расчета расстояния можно использовать еще один вариант. Определяется расстояние благодаря проекционному соотношению. На практике это выглядит следующим образом:

если проекционное отношение устройства составляет 1,8:1, а ширина экрана — 3 метра, то каждому метру ширины будет соответствовать 1,8 метра проекционного расстояния;
выводим простую формулу: 3*1,8 = 5,4 метра;
именно на таком расстоянии оптимально устанавливать проектор в данном случае.

С максимальной точностью определить необходимое в каждом индивидуальном случае расстояние может только профессионал. Консультанты салона Hi-Fi Design с радостью помогут решить эту задачу.

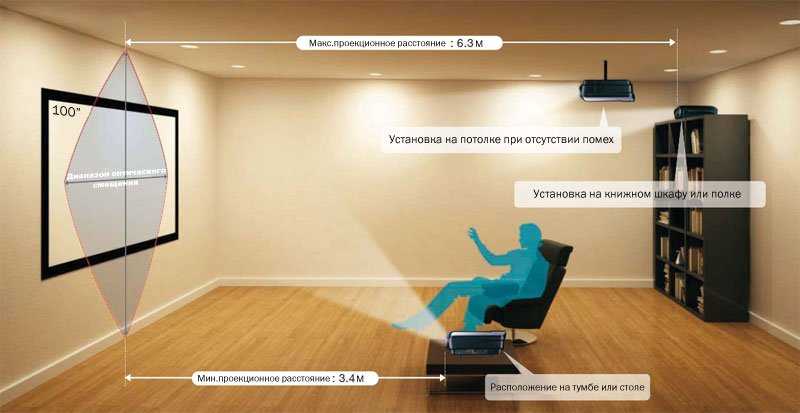

Нюансы размещения

После вычисления предельного расстояния нужно подумать как разместить оборудование или где находится оптимальная точка закрепления отражающей поверхности.

Естественно не стоит забывать об определенных моментах:

Места для сидения. Все диваны, скамейки, кресельные ряды лучше всего устанавливать так, чтобы не нарушать акустику помещения. Например, слишком мягкую и пухлую мебель, обладающую большой массой, не стоит ставить впереди, так как звук для задних рядов будет приглушенным.
Провода. Если вы монтируете проекционное оборудование впервые, то стоит позаботиться о длине кабелей и расположении розеток. Они должны быть близко друг от друга, либо следует взять проектор с удлинённым кабелем.
Качество изображения. При показе качество картинки может ухудшаться из-за неправильного расчета интервала ПО. Чем дальше отражающая поверхность от проектора – тем более четким и ярким будет изображение. Перед окончательным этапом установки и монтажа протестируйте проектор на разном удалении от экрана, чтобы выбрать нужное положение.

Выбор проектора по назначению — мобильный, офисный, инсталляционный

Портативные – для мобильного использования и непродолжительных сеансов работы.
Офисные – для бизнес-презентаций и образования, проведения семинаров и конференций.
Инсталляционные – дорогостоящее решение для сложных задач, требующих расширенных возможностей техники.

Портативные – это проекторы небольшого размера и малого веса, предназначенные для мобильного использования. Из-за особенностей конструкции такие проекторы не предполагают длительную непрерывную эксплуатацию: им требуются короткие циклы работы и отдыха. Это связано с тем, что в маленьком корпусе устройства высокое выделение тепла с затрудненной вентиляцией неизбежно приводит к возрастанию тепловой нагрузки на блоки проектора.

Офисные – к данному типу относится довольно широкий слой проекторов, различных по размерам и показателям мощности. Как правило, подобные проекторы связаны с бизнес-приложениями, использовании в учебном процессе. Офисные проекторы в большинстве случаев также, как и портативные, не предназначены для работы в непрерывном режиме. Производителями рекомендуется давать проектору отдых после 6-8 часов рабочего цикла (средняя продолжительность рабочего или учебного дня).

Инсталляционные – данные проекторы имеют гораздо более крупные корпуса, мощные вентиляторы, нередко — сменную оптику. Предполагается работа устройств в продолжительных режимах. Как правило, инсталляционные проекторы имеют 2-4 лампы, экономичный режим эксплуатации (при котором работает только 1 лампа) и режим автоматического чередования ламп. Это позволяет осуществлять даже непрерывную круглосуточную работу проектора.

Монтаж кронштейна на потолок

Первое, на что нужно обратить внимание при креплении проектора к потолку – это тип самого основания:

Бетон. Если в зале с проектором бетонный потолок, то перфоратором нужно просверлить нужное количество отверстий, чтобы надежно закрепить кронштейн. Как повесить проектор на потолок в данной ситуации? После того, как вы проделали отверстия – вбейте туда молотком пластиковые дюбели. Деревянные лучше не использовать, так как они крошатся и ломаются со временем. После подготовки совмещаем отверстия на потолке и крепежной пластине, а потом завинчиваем все саморезами. Провод, остающийся от вашего проекционного агрегата можно прикрыть специальным пластиковым кабель-каналом, либо подумать о том, что нужно спрятать провод на потолке заранее, еще на этапе ремонта данного помещения. Тогда вам потребуется проштробить в бетоне специальную канавку для кабеля, которую позже придется прикрыть слоем шпатлевки и окончательным покрытием для потолочной части вашего помещения.
Гипсокартон. Данный вид потолка просто создан для установки проекторов, так как быстро повесить и спрятать провода здесь проще простого – прицепить к выбранному квадрату гипсокартона кронштейн, а потом просто прикрепить этот кусок к потолку шуроповертом. Еще один вариант — это использование дюбеля-бабочки, раскрывающегося наполовину при ввинчивании самореза и надежно закрепляющего кронштейн на поверхности гипсокартона. С помощью дрели или перфоратора нужно просверлить такое отверстие для дюбель-гвоздя, чтобы при вхождении не было зазоров, иначе после вкручивания самореза дюбель будет «ходить» и выпадать. Этот способ подходит для небольших проекторов весом до 5 килограмм. Если же ваш аппарат весит больше, то лучше всего закрепить его на перегородку из металла, на которой держится сам гипсокартонный потолок.
Подвесной. Данный тип потолка схож с гипсокартонным, ведь там можно вынуть ячейки и установить проектор прямо на бетонную основу, как и в первом варианте. После крепления нужно прорезать отверстие для самого кронштейна, вывести его вместе с аппаратом наружу и поставить на место ячейку.
Натяжной потолок. Здесь лучше не рисковать, а сразу же обратиться к специалистам, которые будут проводить целю операцию по установке вашего проекционного оборудования. Конечно, можно попробовать сделать все своими руками, но гарантий того, что ваш натяжной потолок не будет испорчен, маловато. Для начала нужно будет продумать на каком этапе вы собираетесь устанавливать проектор: до сборки натяжного потолка или после. Если это первый вариант, то потребуется прикрепить к обычному потолку или базе закладную штангу или подставку, к которой позже будут цеплять монтажную пластину. Если палка кронштейна подходящей длины, то такую подставку можно и не прикреплять. После и вашего проекционного агрегата следует выжечь в материале натяжного потолка подходящее отверстие, а также поставить для большего укрепления специальное кольцо. Через него и нужно пропустить палку кронштейна. Если натяжной потолок уже смонтирован, то единственным вариантом установки ПО является демонтаж части этого натяжного потолка с последующим помещением его на место, так как провести проекционное оборудование, не повредив поверхность не удастся.

Таким образом, установка проектора на потолок может стать довольно приятным и лишенным хлопот делом, если заранее рассчитать проекционное расстояние, подумать насчет вертикального смещения проекции экрана, а главное – обратить внимание на материал потолка или стены для установки вашего аппарата

Положение по вертикали и горизонтали

Расположение проектора – главная причина качества получаемого изображения. Он может располагаться в разных точках комнаты – можно вешать его под потолком, ставить в шкафу, позади зрителя, рядом или перед ним. Современные проекторы делятся на два вида по корректировке изображения:

со сдвигом объектива (lens shift);
без сдвига (offset).

Проекторы первого типа могут располагаться рядом со зрителем, так как функция сдвига позволяет менять положение картинки по горизонтали без потери качества изображения. Такие устройства очень удобны для домашнего использования – в ограниченном пространстве.

Вторые – это в основном офисные или проекторы для кинозалов. Данный вид не имеет горизонтального сдвига и меняет изображение только по вертикали. Этот тип должен располагаться строго посередине экрана, на который проецируется изображение.

Современные устройства располагаются в перевернутом виде

Важно уточнить критерий сдвига – он указан в инструкции по эксплуатации и обозначается в процентах. Значение с положительной величиной будет говорить о максимальном поднятии изображения к потолку относительно экрана (например, +96%), в то время как отрицательное значение, наоборот, говорит о минимальном опускании проекции к полу -96%

При подвешивании или расположении проектора на шкафу заранее надо учесть наличие источников питания поблизости. Все устройства оборудованы кабелем с подключением HDMI и шнуром питания. Если модель проектора не оборудована вертикальной регулировкой, надо его включить и самостоятельно регулировать изображение, двигая вверх или вниз.

Оптимальное вертикальное расстояние рассчитывается по формуле: высота крепления = высота экрана, умноженная на высоту вертикального смещения. Например, если высота смещения устройства от +96% до -96%, а высота экрана 124.5 см (это равно диагонали в 50 дюймов), то получается 124.5х96%=119.5 см. Это значит, что проектор можно располагать не более чем на 119.5 см выше или ниже относительно центра экрана.

Обязательно учитывайте положение телезрителя в комнате. Данный вопрос тоже можно рассчитать, но надо учитывать значения отдельно для каждого зрителя и выбранного им экрана.

Каким должно быть расстояние от проектора до экрана?

Для получения изображение необходимого размера требуется соответственное расстояние от проектора до экрана, данное расстояние получило название проекционного.

Проекционное расстояние может колебаться от нескольких десятков сантиметров до нескольких десятков метров. Для этого рассмотрим небольшой пример. В спецификации к проектору указано, что проекционное расстояние колеблется от 0,5 м. до 10 м., данный показатель указывает на то, что при минимальном зуме максимальное резкое расстояние составит 10 метров, а при максимальном зуме проектор будет выдавать резкое изображение с расстояния в 0,5 метра. Проектора со стандартным объективом располагаются обычно на расстоянии от 3 до 5 метров, короткофокусные — располагаются на расстоянии от 1до 2 метров, а ультракороткофокусные можно располагать на кронштейне непосредственно над экраном.

В больших помещениях для проведения презентаций или же просмотра видео используют проектора со стандартным или короткофокусным объективом. Если необходимо проводить презентацию при этом, указывая на конкретные нюансы на экране удобней всего использовать проектора с короткофокусным и ультракороткофокусным объективом. Вы зададите вопрос почем – потому что проектора этих типов вешаются практически над экраном при этом проектор не ослепляет докладчика и позволяет избежать появления теней на экране.

Так же не стоит забывать о том, что существуют проектора, у которых есть зум, это проектора с вариообьективом. Проектора с таким объективом позволяют изменять размер изображение при помощи объектива, при этом, не двигая, саам проектор. Зум показывает, насколько можно увеличить изображение на данном расстоянии.

Для того чтобы узнать оптимальное расстояние от проктора до экрана, а также непосредственно размер экрана Вам поможет проекционное отношение, данные показатели обычно указываются в спецификации к проектору. Проекционное расстояние можно рассчитать по формуле: ШИРИНА ИЗОБРАЖЕНИЯ * ПРОЕКЦИОННОЕ РАССТОЯНИЕ = ПРОЕКЦИОННОЕ РАССТОЯНИЕ.

Какие есть источники информации.

Проектора обычно работаю в паре, с каким — то дополнительным устройством это может быть ноутбук медиаплеер и др. Так же многие проектора оснащены дополнительными портами, такими как USB или кард ридер, через которые при наличии флешки или карты памяти можно транслировать фото или видео контент. Данные возможности проектора относятся к отличительным особенностям, и они обязательно указываются в основном описании.

Так же существуют модели со встроенными DVD плеерами, на борту которых имеется встроенная акустическая система кругового действия. Данные варианты можно считать домашними кинотеатрами начального уровня. Также на данный момент существуют модели, у которых есть возможность подключения по сети Интернет. Проектора с такой возможностью могут получать контент для отображения на экране по локальной сети. Так же возможны варианты подключения по сети WIFI к ноутбуку или стационарному компьютеру для проведения презентаций. Некоторые из моделей проекторов могут поддерживать одновременное подключение нескольких ноутбуков по WIFI, при этом качество соединения позволяет передавать не только картинки и анимацию Power Point, но и потоковое видео.

По этому выбирая проектор, стоит определиться какие задачи он должен выполнять и к каким источникам информации он будет подключен. Большинство из продаваемых на сегодняшний день проекторов оснащены компьютерными портами. Наиболее современные модели имею выносные процессора для обработки сигнала.

Устройства прямой проекции

Модели, объединенные в данный подкласс, достигают уменьшения проекционного расстояния за счет применения сверхширокоугольных линзовых объективов. Наилучшие результаты они демонстрируют при установке в 1,5–2 м от экрана, позволяяя получать при этом изображение со значительным размером диагонали (3–4 м).

3M DMS700

Об этой модели мы уже писали, поэтому лишь вкратце остановимся на ее особенностях. Производитель не указывает фокусного расстояния примененного здесь сверхширокоугольного объектива, однако судя по проекционному соотношению оно должно быть около 6–7 мм – это позволяет достичь диагонали изображения 2 м при установке проектора в метре от экрана. Модель выполнена по технологии DLP с единственным DMD-чипом, поддерживает XGA-разрешение, заявленный световой поток составляет 1500 ANSI лм при максимальной контрастности 1300:1. Из характерных особенностей отметим необычный дизайн, встроенные громкоговорители, наличие коррекции как вертикальных, так и горизонтальных трапециевидных искажений. Также здесь предусмотрен HDMI-вход и USB-разъем для подключения флэш-накопителей (для демонстрации JPEG-файлов).

BenQ MP771/Infocus XS1

BenQ MP771

Объединить описание этих двух устройств пришлось из-за того, что они практически неотличимы друг от друга и явно производятся на одном заводе, разве что пульты ДУ разные, да еще в устройстве InFocus установлена не столь мощная лампа. Тем не менее предоставляемые старшей DLP-моделью с XGA-разрешением возможности впечатляют: на расстоянии от экрана около 1 м диагональ формируемого изображения составляет 2 м, причем максимальный световой поток равен 3000 ANSI лм, а контрастность может достигать 2000:1! Все это – результат применения сверхширокоугольного объектива с фокусным расстоянием 7,5 мм при относительном отверстии F2,42.

InFocus XS1

Однако устройству есть чем похвастать и кроме оптической системы – так, в нем применен шестицветный барабан, благодаря чему удалось увеличить цветовой охват и обеспечить возможность тонкой подстройки цветопередачи по шести каналам – RGBCMY. Заслуживает также внимания режим проецирования изображения на стену, который можно использовать в случае отсутствия экрана. Доступны пять предустановленных режимов коррекции цветопередачи с учетом цвета стены, поэтому она совсем не обязательно должна быть белой. Среди интерфейсов есть и DVI-I с поддержкой HDCP. Наконец, здесь применена лампа с длительным ресурсом – до 4000 ч наработки.

Epson EMP-400W

Этот проектор выполнен по технологии 3LCD, однако его наиболее выдающейся особенностью является оптическая система – объектив с фокусным расстоянием 6,48 мм и относительным отверстием F1,8. Даже не будучи фотографом, а просто взглянув на его переднюю линзу, поневоле проникаешься уважением к оптике такого класса – на расстоянии метра от экрана она позволяет проектору формировать картинку с диагональю около двух метров. Максимальный световой поток устройства – 1800 ANSI лм, контрастность – 500:1, из дополнительного оснащения отметим встроенный громкоговоритель мощностью 10 Вт и развитые функции безопасности, включая защиту от кражи посредством пароля на включение. Буква W в названии указывает на то, что проектор относится к широкоформатным, он поддерживает разрешение WXGA (1280×800), естественно, предусмотрен режим совместимости с форматом 4:3. Экономичная (170 Вт) лампа устройства имеет ресурс до 4000 ч.

Toshiba TDP-EX20/TDP-EW25

Данные DLP-модели также уже рассматривались нами, поэтому об их особенностях вкратце. Устройства имеют разные форматы изображения: TDP-EX20 – традиционный (4:3), TDP-EW25 – широкий (16:9). Соответственно, отличаются как их позиционирование, так и технические характеристики, более подробно приведенные в таблице. Стоит также упомянуть высокую световую мощность (2300/2600 ANSI лм) и максимальную контрастность – 2000:1.

В этих моделях установлен объектив с фокусным расстоянием 8,37 мм и относительным отверстием F2,6. В связке с DMD-чипом он способен сформировать изображение диагональю 2 м при расположении проектора на расстоянии 1 м от экрана. Из необычного отметим наличие адаптеров сети Ethernet и беспроводной связи Wi-Fi, а также разъема USB для подключения флэш-накопителей.

Поверхность

Экран может иметь различные поверхности, и выбор зависит от освещенности помещения, количества зрителей, площади зала. Существуют поверхности:

Матовая поверхность. Бывает белого или серого цвета. Отличается достаточно приемлемой стоимостью, равномерно отражает свет, не уменьшает качество видео или изображения.
Глянцевое покрытие. Показывает наилучшее качество, высокую контрастность и яркость. Но минусами является то, что нуждается в полном затемнении помещения и качественное изображение можно увидеть не со всех углов обзора. Стоимость его гораздо дороже матового экрана.
Диффузно-отражательная поверхность. Используется для показа обратной проекции.

Подведение итогов

Очевидно, что рассмотренные технологии, с успехом применяемые для достижения коротких проекционных расстояний, между собой не конкурируют. Устройства прямой проекции с линзовыми объективами – это классические проекторы, и их эффективное использование возможно на дистанции 1–2 м от экрана. К положительным чертам отнесем отсутствие специальных требований к последнему и сравнительную компактность дизайна.

Что касается зеркальных проекторов, то они применяются в тех случаях, когда и в самом деле есть необходимость установить их вплотную к экрану. Это решает почти все проблемы взаимного расположения экрана и проектора, однако требует тщательной установки последнего, так как ошибка даже на несколько миллиметров вызывает заметные искажения картинки, а возможности ее коррекции в таких моделях обычно ограничены. Также этот класс устройств предполагает повышенные требования к используемым с ними экранам – мало того что желательно применять стационарные изделия с матовым покрытием, так еще и материал, из которого они изготовлены, должен стойко переносить нагрев до высоких температур.

Однако главное все же – рассмотренные устройства позволяют проводить показ в помещении практически любого размера, а модели, обладающие высоким запасом световой мощности, – еще и невзирая на уровень фонового освещения в нем. Эти ценные качества делают короткофокусные проекторы одними из наиболее универсальных аппаратов, выпускаемых сегодня индустрией.

Продукты предоставлены
3M	OTC	www.otc.com.ua
BenQ	Ingress	www.ingress.com.ua
InFocus	DiVision (Datalux)
Epson	Epson
Toshiba	DiVision (Datalux)
NEC	Ingress	www.ingress.com.ua
Sanyo	CTC Capital	www.ctccapital.com.ua
