Обогреватели инфракрасного типа

Виды и типы модульного инфракрасного отопления

На рынке представлено большое количество различных ИК-приборов для отопления. У них один и тот же принцип работы, но конструкция может отличаться. Конструктивные отличия помогают решить ту или иную инженерную задачу оптимальным образом.

Точечные ИК-обогреватели

По внешнему виду напоминают обычные лампы.

Крепятся к стене с помощью кронштейна либо ставятся на пол.

Очень часто используются в качестве элемента интерьера.

Для обогрева больших комнат рекомендуется покупать несколько маленьких точечных обогревателей средней мощности, устанавливая их в разных углах помещения.

Справка! Главный недостаток — относительно высокая цена приборов этого типа, но в случае длительного использования эти расходы окупаются.

Плёнка Плэн

Представляют собой широкую плёнку, в которую вплетены тонкие нагревательные ИК-элементы. Плёнку монтируют под пол, на стены и на потолок. Плёнка не влияет на работу техники, а помещение нагревается равномерно.

Кроме того, часто ИК-плёнку Плэн нарезают в виде небольших ковриков для локального обогрева, которые размещают в ванной комнате, на входе и так далее. Инфракрасная плёнка полностью безопасна, с точки зрения пожарной опасности, поэтому она может монтироваться под деревянный пол.

Фото 1. Инфракрасная пленка с вплетенными нагревательными элементами, монтируется под пол в ванной, прихожей.

Греющие гипсокартонные

Имеет вид гипсокартона, на тыльной стороне которого размещаются электропроводящие углеродные нити, испускающие мощное инфракрасное излучение при прохождении тока. Нити изолируются специальными полимерными плёнками и отражателями для оптимального излучения. Греющие гипсокартонные панели используется так же, как и обычный гипсокартон (например, для создания обшивки стен).

Потолочные панели

Представляют собой плоские панели небольшой толщины, которые помещены в металлический корпус, а крепятся они на потолок. Потолочные панели довольно сложно повредить (однако, в случае протекания воды в помещении, находящемся этажом выше, прибор рекомендуется отключить).

Потолочные ИК-панели считаются оптимальным методом обогрева помещений, поскольку они не отнимают полезное пространство (тогда как, например, для ИК-ламп нужно найти место для установки). Потолочные радиаторы используются в офисе, в доме, на складе и так далее.

Фото 2. Инфракрасные потолочные обогреватели, плоской формы, в металлическом корпусе, не занимают пространство в помещении.

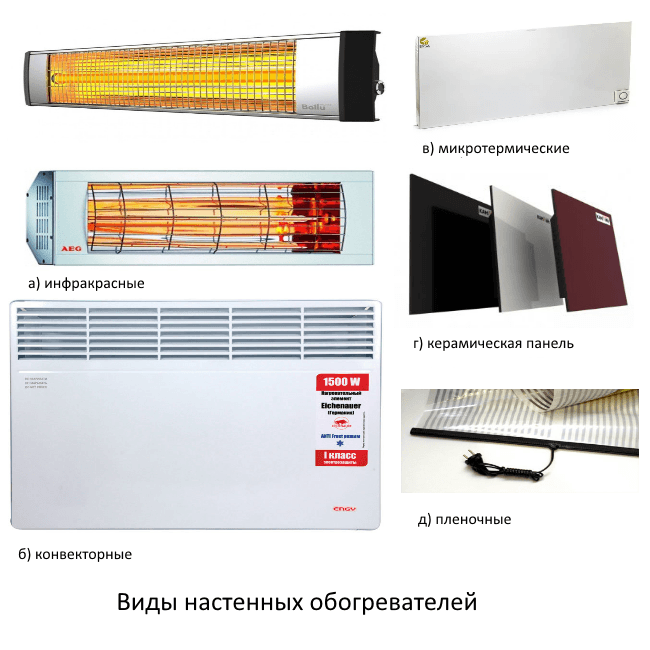

Настенные

Настенные ИК-панели по своим техническим и эксплуатационным характеристикам похожи на потолочные или напольные. Однако настенные приборы в среднем более слабые, чем другие, поскольку нагретый воздух всегда стремится вверх, что в целом снижает эффективность обогревателя.

Всегда можно увеличить мощность, но это приведёт к дополнительным расходам на электричество. Поэтому настенные панели рекомендуется ставить как дополнительный источник тепла для обогрева холодных зон.

Фото 3. Настенные УФ-панели, монтированные в комнате под окном, подходят в качестве дополнительного источника тепла.

Газовые радиаторы

Газовые обогреватели излучают инфракрасные лучи, которые возникают в результате сжигания воздушно-газовой смеси, находящейся внутри устройства. Приборы этого типа очень мощные, а в ряде случаев из-за высокой мощности их противопоказано использовать для домашнего обогрева.

Инженеры рекомендуют устанавливать приборы этого типа для обогрева больших помещений (фабричные помещения, закрытые спортивные площадки, торговые помещения и так далее).

Фото 4. Газовые инфракрасные панели в большом помещении, обладают большой мощностью, поэтому их не применяют в доме.

УФ-излучатели на потолок с водяным теплоносителем

Представляют собой сложные замкнутые устройства, в которых инфракрасные лучи нагревают воду, в дальнейшем подающуюся в трубы в качестве теплоносителя. Такие системы используются в промышленности, а монтаж в частных домах неоправдан по экономическим причинам (поскольку быстрее и дешевле поставить более простое устройство).

ИК-система для теплого пола

Представляют собой модульные пластины или плёнку, которую размещают под деревянным паркетом. Нагретое покрытие не воспламеняется и полностью безопасно, с пожарной точки зрения. Рекомендуется использовать как вспомогательный источник питания. Например, можно установить напольные пластины и ИК-лампу — в таком случае пластины будут нагревать пол, а лампа — стены и объекты в помещении.

Кварцевый обогреватель

Под определение «кварцевый обогреватель» попадает много обогревательных приборов, в том числе и тепловые пушки со встроенными блоками из минеральных элементов, сохраняющих тепло. Но это все проделки маркетологов, пытающихся эксплуатировать популярность классических кварцевых обогревательных приборов, представляющих собой монолитную плиту со встроенным вовнутрь нагревательным элементом.

Строение

В обогревательном приборе нагревательный элемент герметично закрывается в плите из чистого кварца или смеси с белой глиной (керамокварцевый прибор). Для этого сырье прессуется, а затем спекается в печи при высокой температуре. В результате получается прочный, но хрупкий слой, выполняющий сразу несколько функций:

• предотвращает попадание кислорода к нагревательному элементу — нет процесса окисления при нагревании;
• накапливает тепло, как камни в деревенской бане;
• пропускает инфракрасное излучение.

Задняя стенка корпуса закрывается отражающим ИК лучи экраном — подавляющее большинство производителей предлагают его купить отдельно, не включая в комплектацию. Между ним и панелью в некоторых моделях можно встретить профилированный теплообменник. Ряд производителей помещают прибор в металлический корпус. В целом конструкция простая, при этом неразборная.

Минус такого строения — отсутствие терморегулятора. Технологи сознательно его не ставят — негде монтировать. В корпусе он будет реагировать на тепло оболочки, а при выносе на достаточное расстояние от плиты нужен комплект из датчика температуры и терморегулятора, которые нужно монтировать на постоянной основе. А это, лишение кварцевой батареи мобильности.

Принцип работы

При работе кварцевого обогревателя используется два принципа передачи тепла: конвекторный и волновой. В первом случае прибор работает так же, как и обычная батарея центрального отопления: нагревает около себя воздух, который поднимается вверх, уступая место более холодным воздушным массам. По второму методу инфракрасные лучи, преодолев кварцевую оболочку, нагревают пол, стены, мебель, т.е. все материальное, встречающееся на пути лучей.

Алгоритм работы прибора следующий:

• после включения нагревательный элемент быстро раскаляется докрасна и начинает испускать инфракрасные лучи;
• проходя через кварцевую оболочку, волны отдают часть энергии ей, от чего панель греется;
• все предметы вокруг начинают медленно нагреваться;
• через 20-30 мин. температура корпуса поднимается до +95oС (в некоторых моделях чуть выше +85оС), после чего обогрев запускается по конвекционному методу: холодные воздушные потоки вытесняют теплый воздух. И так по кругу;
• разогретая панель практически не забирает энергию у волнового излучения — начинает работать на полную мощность и ИК обогрев;
• поверхность в зоне досягаемости инфракрасных лучей медленно прогревается;
• нагретые предметы сами становятся источниками тепла, обогревая, в свою очередь, воздух около себя;
• после отключения панели она долгое время остывает, сохраняя комфортную температуру в помещении.

Технические характеристики

Большая часть кварцевых панелей имеют следующие характеристики:

• номинальная мощность — 0,4-0,8 кВт;
• максимальная мощность – 3,0 кВт;
• вес — 12-14 кг;
• линейные размеры — 60х35х2,5 см;
• скорость остывания — 2oС в минуту;
• средний КПД прибора (не путать с красивой цифрой КПД использования электроэнергии, находящийся в пределах 98-99%) — 87-94% (сюда входят потери электроэнергии от сопротивления проводки внутри квартиры и обогрев потолка);
• температура корпуса — около +95oС;
• время прогрева панели до оптимальной отметки — 20-30 мин.

Мнения пользователей

Петр Величко, Москва.

Сергей Кливак, Пермь.

Плюсы и минусы такой покупки

Настенные, напольные и потолочные обогреватели изначально не стоит рассматривать как 100% альтернативу традиционному отоплению. Только в этом случае плюсы системы становятся очевидны:

• компактность;
• простота подключения;
• автономность;
• быстрый нагрев поверхностей.

То есть их есть смысл применять в отапливаемом доме, но там, где прокладывать дополнительную ветку нецелесообразно. Это всего лишь «второй фронт», поддержка для основной системы.

Минусы таких приборов больше лежат в плоскости общих теорий и субъективных отзывов. Риск для здоровья есть, но он возникает при неправильной эксплуатации обогревателей. Поэтому, когда взвешиваете за и против инфракрасного тепла, просто помните: «только дозировка отличает лекарство от яда».

Среди применяемых в быту устройств электрического обогрева, набирают популярность инфракрасные нагреватели. Существует небезосновательное мнение, что они гораздо лучше тепловентиляторов и масляных радиаторов. Это обусловлено минимальным количеством потребляемой электроэнергии, безвредностью для здоровья человека и отсутствием такого эффекта, как сжигание кислорода в процессе функционирования, который приводит к пересушиванию воздуха. Помимо обогрева помещений, по отзывам владельцев, такие обогреватели с успехом используются в «инфракрасных саунах», оздоравливающих организм.

Принцип работы и расчет мощности

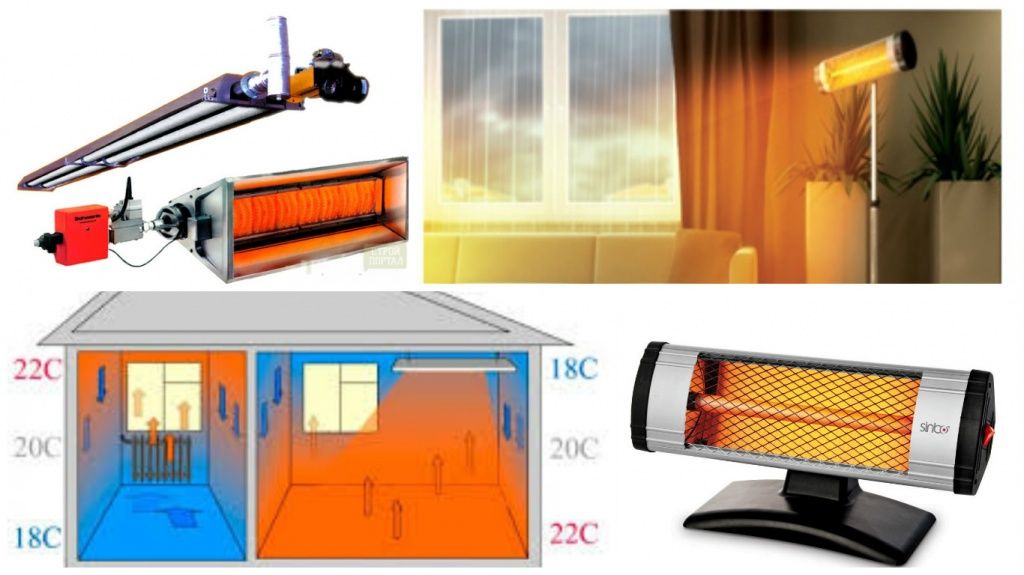

При включении, устройство отдает тепло полу, стенам, воздуху, и как следствие — в пространстве устанавливается комфортная температура. Степень нагрева зависит от формы и цвета поверхности и угла, под которым падают тепловые лучи. Это напоминает действие Солнца, с разницей отсутствии ультрафиолетового излучения. Исходя из отзывов специалистов об инфракрасных обогревателях — даже после отключения, нагретые предметы продолжают отдавать тепло окружающему пространству.

https://youtube.com/watch?v=ZxWalouVKnk

Они делятся в зависимости от характера светимости излучателя на:

• длинноволновые, температура нагрева которых не превышает 600 °С;
• световые — свыше 600 °С.

Первые используются в теплицах и маленьких помещениях, вторые — в крупногабаритных, обычно они представляют собой излучающую панель или люстру.

При расчете мощности, исходят из потребности 1 кВт на каждые 10 м2, однако для компенсации возможных теплопотерь (которые происходят через окна, перекрытия и стены), рекомендуется брать обогреватель с запасом данного показателя. Это касается тех ситуаций, когда не подразумевается использование других источников тепла. В противном случае — мощность рассчитывается отдельно, в зависимости от конкретных условий, при этом учитываются все потери тепла.

Отзывы и мнения покупателей

Олег Трофимов, Москва.

Иван Евгеньев, Томск.

Устройство обогревателей

Производители предлагают инфракрасные излучатели в формах, подходящих для различного применения. Одной из новинок являются плоские нагревательные панели, излучающие инфракрасные лучи, которые можно использовать для обогрева жилых домов. В виде простых, но современных инфракрасных излучателей их можно использовать для локального обогрева помещений. Существуют также устройства такого типа для обогрева помещений рядом с домом — террас или открытых беседок. Обогреватели не имеют сложного механизма или электроники. Принцип работы каждого устройства заключается инфракрасном излучателе, который при нагревании (обычно до высоких температур) начинает испускать тепловые волны. Конструкция проста и не требует особого ухода.

Виды инфракрасных обогревателей

Инфракрасные обогреватели могут работать от разных источников энергии. Дизельные устройства обладают большой мощностью,  они предназначены для обогрева обширной площади, габариты таких приборов тоже не маленькие. Дизельные инфракрасные отопительные приборы не устанавливаются в жилых домах, а применяются для обогрева производственных цехов или промышленных помещений.

Также источником энергии для инфракрасных обогревателей может служить сжиженный газ. Такие приборы рассчитаны так же,  как и дизельные устройства, на обогрев больших площадей, часто их используют для помещений промышленного назначения. В квартире газовые инфракрасные обогреватели вряд ли будут уместны, но для обогрева  коттеджей и загородных домов они подойдут.

Модели газовых ИК-обогревателей имеют мощность от 1,5 кВт

Выбирая такой прибор для своего дома нужно обращать  внимание, какой у обогревателя тип нагрева (может быть прямой и непрямой). Приборы с прямым типом обогрева потребляют воздух для горелки из  помещения, которое отапливают, при этом в помещение выходят и продукты горения. Лучше, конечно, воздержаться от приобретения таких обогревателей, или, в крайнем случае, обеспечить для помещения эффективную систему вентиляции

Лучше, конечно, воздержаться от приобретения таких обогревателей, или, в крайнем случае, обеспечить для помещения эффективную систему вентиляции.

Достоинством газовых инфракрасных обогревателей является их независимость от электросети. Подачу газа в систему можно осуществлять из баллонов различных объемов. Но для использования такого газового оборудования требуется разрешение соответствующих инстанций.

Электрические инфракрасные обогреватели выпускают бытовые и промышленные. По потреблению электроэнергии они намного экономнее масляных радиаторов и рефлекторов.

Отопительные системы с инфракрасными обогревателями

Электрические инфракрасные обогреватели обладают  мощностью до 1,5 кВт и предназначены для бытового использования. В электрических ИК-обогревателях главным отличием является материал, из которого сделана спираль. До недавнего времени спираль имела  кварцевую основу, сейчас появились карбоновые инфракрасные обогреватели. Карбон это  углесодержащее волокно с высокой теплопроводностью,  за счет этого значительно быстрее происходит  отдача тепла.

Инфракрасные обогреватели, как уже говорилось,  по принципу излучения похожи на солнечные лучи. Но при их работе в  инфракрасном спектре излучения отсутствуют ультрафиолетовое излучение. Тепловая энергия, проходя сквозь воздух, передается предметам, а степень нагрева поверхности того или иного объекта зависит от того, под каким углом происходит падение тепловых лучей, а также от формы поверхности, материала из которого она изготовлена и ее цвета.

Инфракрасное отопление частного дома еще не получило широкого распространения по причине высокой стоимости приборов, но в последнее время интерес к нему все больше возрастает.

Недостатки и минусы

А теперь после красочного описания всех преимуществ, стоит поговорить и о минусах. Один из главных – это все-таки недостаточная мощность. Как известно, для обогрева помещения в 10м2, в среднем требуется 1квт мощности.

Данные же обогреватели хороши в очень небольших комнатушках. Не ждите от одной единственной картинки, повешенной в спальне или зале, каких-то чудес.

Поднять например температуру с 18 градусов до 25, такой пленочный обогреватель никогда не сможет. Да вы можете направить от него излучение на кровать и прогреть ее до комфортной температуры. Но гораздо эффективнее и быстрее это можно сделать при помощи одеяла или простыни с подогревом.

Для конкретного повышения температуры в квартире, ваши стены должны быть буквально увешены такими греющими картинами. А про свободные розетки в этом случае просто забудьте.

Как вы сами понимаете, говорить в этом случае об энергоэффективности и какой-то экономии, будет просто нелепо.

Захотите прогреть какую-то маленькую комнату, закупоривайте все форточки и входные двери в нее. Только через сутки реально сможете почувствовать повышение температуры на несколько градусов.

Разновидности

В зависимости от источника энергии выделяют: инфракрасные газовые обогреватели для дачи и дома и электрические. Первые рассчитаны на большую площадь, поскольку минимальное значение их мощности равняется 1,5 кВт. Поэтому они чаще находят применение в загородных домах и коттеджах. Также, при выборе ИК-обогревателя учитывают тип нагрева. Есть 2 варианта: прямой и непрямой. В первом случае воздух для горелки поступает из отапливаемого места, продукты сгорания возвращаются обратно. Поэтому следует оснастить помещение эффективной вентиляционной системой. При непрямом типа нагрева самостоятельно устанавливать инфракрасные обогреватели рекомендуется исключительно при наличии профессиональных навыков, в виду того, что в них имеется система газоотвода, работа с которым сопряжена с опасностью.

Более удобны в быту электрические ИК обогреватели. Большинство имеет мощность ниже 1,5 кВт. Главное отличие от газовых — материал, из которого изготовлены их спирали. Прежде он имел кварцевую основу, но со временем производители перешли на карбоновую, в виду более высокого показателя теплопроводности углеродсодержащего волокна (карбона), что обеспечивает быструю отдачу тепла.

Влияние инфракрасных обогревателей на здоровье

КПД таких нагревателей выше, чем у других и составляет порядка 90 %. Это говорит о том, что потребляемую энергию практически в полном объеме они преобразуют и отдают в виде тепла. Оценивая пользу и вред ИК-обогревателей, следует отметить, что спектр подобного излучения далек от диапазонов ультрафиолета и радиации. В современной медицине приборы на его основе используются для лечения всевозможных кожных заболеваний, включая ожоги. По сути, инфракрасные волны напоминают тепловые, которые излучает организм человека. Они имеют то же значение своей длины и положительно сказываются на самочувствии человека, подавляя патогенные бактерии.

Миф о вреде базируется на использовании первых версий ИК-обогревателей, которые имели значительную мощность и низкую защиту от механических повреждений, что в современных моделях разработчики устранили. Единственный недостаток заключается в пересушивании слизистой оболочки глаз, но этого можно избежать, если не сидеть возле прибора в течении длительного времени. Как свидетельствуют отзывы об использовании инфракрасных потолочных обогревателей, — такой вид конструкции идеален, если в доме имеются животные или маленькие дети, так как позволяет избежать контакта с прибором.

Способы монтажа

Ещё одним существенным отличием инфракрасных обогревателей является простота монтажа и универсальность.

Их можно ставить под любыми углами к обогреваемым поверхностям и по-разному ориентировать в пространстве.

Панели монтируют на стенах, но существует возможность произвести установку на потолок или пол. От этого будет зависеть направление обогрева: снизу, сверху и сбоку. Такая универсальность нашла широкое применение в дизайне интерьеров, необходимое направление теплового излучения может быть учтено на этапе проектирования.

В целях экономии, следует внимательно подходить к организации систем отопления и максимально оптимизировать их. Большую роль играет правильный выбор отопительных приборов. И оставить в стороне такую технологическую новинку как инфракрасные обогреватели нецелесообразно. Учитывая все преимущества данного типа отопителей им можно найти применение практически для любых задач.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Обогрев в ванной

Многие такую картину вешают в ванную. Особенно если там есть какой-то дефект на плитке. Она здорово может его прикрыть.

Однако и здесь для повышения температуры всего на 1 градус, потребуется не менее одного часа работы устройства. Надежнее и безопаснее сделать стационарный электрический змеевик или полотенцесушитель.

При этом не забывайте про влажность и располагайте панно только в разрешенной зоне, равно как и розетку для его подключения.

Класс защиты оболочки у большинства приборов не превышает IP20.

Поэтому постоянно держать их во влажном санузле нельзя. Вам придется заносить девайс на время прогрева, а после сразу же снимать с гвоздика.

Кстати, многие упускают момент надежного крепежа и вешают это электрическое изделие как попало. Умудряются зацепить даже на булавку, дабы не портить стены.

А между тем, это один из главных факторов безопасной эксплуатации. У некоторых пользователей были случаи, когда пленочный обогреватель срывался с гвоздика и своими греющими полосками падал непосредственно на шнур питания.

Последствия можете прочитать в отзыве.

Плюсы и минусы инфракрасных обогревателей

IR обогреватели имеют свои преимущества и недостатки. Это необходимо учесть при выборе системы отопления.

К плюсам можно отнести:

прямой нагрев необходимых элементов без необходимости нагревать воздух в помещении. Это главное достоинства инфракрасных обогревателей за счет такого принципа работы; инфракрасное излучение оказывает лечебное воздействие на человека. Жители дома, отапливаемого этим методом, чувствуют приятное тепло, улучшается кровообращение в коже

Излучение может облегчить боль в суставах или мышцах, улучшить функционирование опорно-двигательного аппарата, укрепляет иммунную систему; скорость работы — ощущение тепла приходит сразу после включения устройства; отсутствие конвекционного движения воздуха, это особенно важно для аллергиков; возможность эффективно использовать оборудование на открытом воздухе; экономия на обогреве помещения; большой срок службы; экологичность — излучатели не имеют вредных примесей, состоят в основном из стекла и керамики, и безопасны для здоровья

Минусами являются:

• высокий расход электроэнергии, это характерно для всех электрических отопителей;
• обогреватели безопасны для здоровья, при длительном нахождении на близком от излучателя расстоянии, возможно появление жжения и покраснения на коже;
• в частных случаях, когда требуется прогрев воздуха в помещении, инфракрасные устройства не помогут;
• яркий свет — устройства с трубчатыми тэнами имеют достаточное яркое свечение, это является существенным минусом ночью в спальне;
• опасность пожара при ненадлежащем использовании (касается высокотемпературных моделей);
• быстрое охлаждение предметов и помещений при отключении радиатора.

Многие из минусов относятся только к определенному типу высокотемпературных инфракрасных обогревателей и полностью отсутствуют в остальных. По сравнению с плюсами, минусы не так существенны, и взвесив все “за” и “против”, ими можно пренебречь или свести к минимуму.

Как работает и что греет

Картины обогреватели работают по принципу солнца. Только здесь инфракрасные лучи излучают специальные карбоновые нити.

Сверху они изолированы экопленкой, на которую как раз таки и наносится красочное изображение.

Конечно, само полотно в процессе работы немного нагревается, но как уже говорилось выше, обжечься об него не получится. Если дотронуться до поверхности ладошкой, то поначалу будет ощущаться некое тепло.

Однако оно практически моментально исчезает и рука через секунду уже чувствует как будто комнатную температуру. Достигается такой эффект за счет системы отключения зон.

То есть, как только картина обогреватель почувствовала давление на поверхность дорожек, происходит их автоматическое отключение. Это своеобразная защита от перегрева и выхода из строя.

Главный обогрев здесь идет той поверхности, на которую непосредственно направлена картина. Греется не сам воздух.

Это может быть диван, кровать, либо вы сами, сидящие за рабочим столом. При этом будет создаваться ощущение, что на вас светит яркое теплое солнышко.

Заключение

ИК отопление в зарубежных странах уже давно используют в качестве как дополнительного, так и основного источника обогрева. У нас они тоже становятся все более популярными и нужными. При необходимости ими можно полностью заменить центральное отопление в доме или квартире. Главное, при выборе ИК обогревателя в качестве основного отопительного прибора, учитывайте все его характеристики (технические особенности, способы монтажа, где предполагается установка, сколько это все будет стоить и т.п.) и соразмеряйте их с параметрами своего жилища.
