Правильный выбор кабель-канала для проводки

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

Схема электропроводки;
Чертеж прохождения кабель канала;
Покупка кабель канала с аксессуарами;
Разметка трассы кабель канала;
Подготовка кабель канала к монтажу;
Монтаж кабель канала по размеченной трассе;
Прокладка и закрепление кабелей в канале;
Закрыть крышки кабель канала;
Установка розеток и выключателей.

Чертеж прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

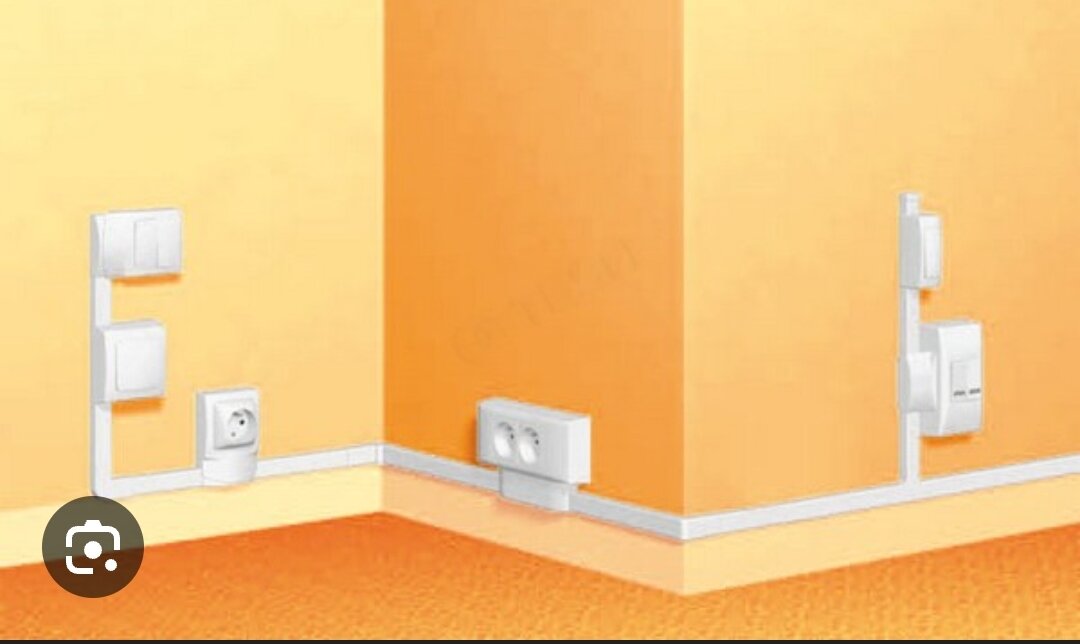

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и нитку для отбива прямой линии.

Подготовка кабель канала к монтажу

Подготовка кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а устанавливаете крышки, меняя их местами.

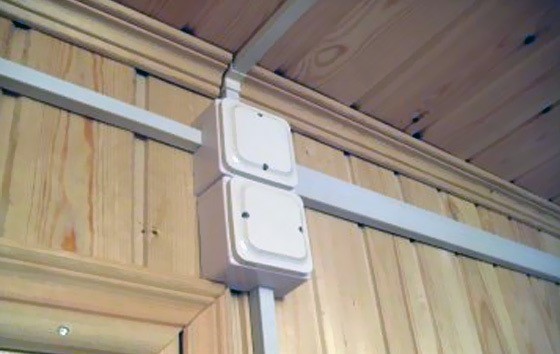

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

По способу монтажа и расположения в пространстве.
По материалу, из которого он изготовлен.
По конструкции.
По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

ПВХ.
Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

Гладкие. Сплошной гладкий корпус.
Перфорированные. Легче и дешевле обычных.

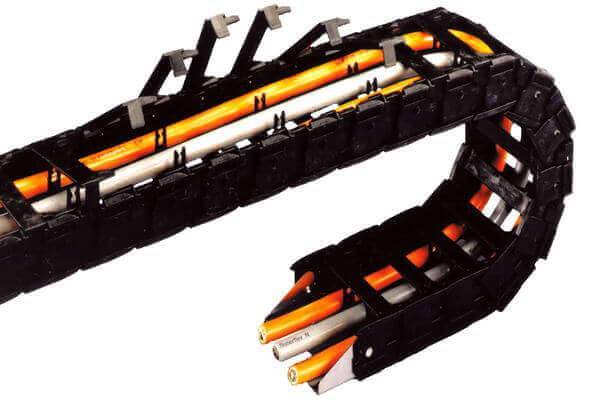

Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

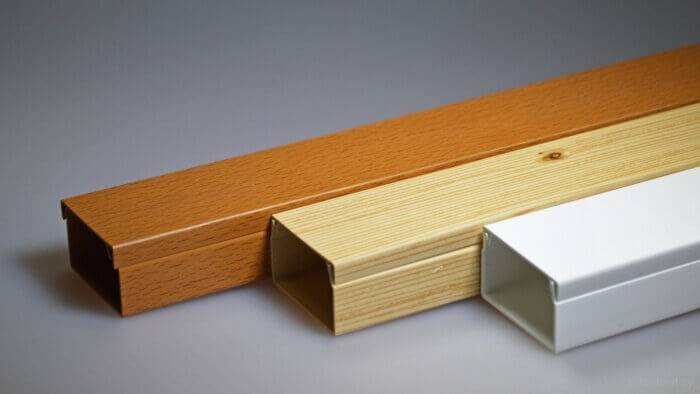

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Это интересно: Воздуховоды для вентиляции пластиковые (видео)

№3. Виды кабель-каналов по конструкции

Различных кабель-каналов огромное множество, и во многих руководствах по выбору все виды приводятся скопом. Чтобы было удобнее, предлагаем сначала поделить все варианты изделий по типу конструкции, а потом – по особенностям монтажа.

По типу конструкции существующий ассортимент кабель-каналов можно поделить на такие типы:

гладкие, со сплошным корпусом без отверстий, — достаточно популярный вариант. Материал изготовления – пластик или металл. Отлично подходят для монтажа на стены и потолок. Так как конструкция герметичная, то внутри должно быть достаточно свободного пространства, чтобы провода не нагревали сами себя и не провоцировали пожар;
перфорированные кабель-каналы меньше весят и стоят дешевле, но это не основные их преимущества. Отверстия обеспечивают эффективную вентиляцию, так что риск перегрева кабелей сводится к минимуму. Дополнительное удобство – зубцы в некоторых местах можно выломать и получить достаточное отверстие для вывода провода к розетке или выключателю, что очень удобно. Минус – невысокая эстетичность: такой канал не скрывает проводку полностью, поэтому в жилых помещениях используется редко. Если материал стены легко горит, то лучше использовать гладкий канал;
гибкие кабель-каналы – альтернатива более привычным жестким изделиям. Последние хорошо подходят, если поверхность имеет правильную геометрию. Если же в помещении множество нестандартных архитектурных элементов, есть округлые поверхности, то лучше использовать гибкие кабель-каналы. Они бывают нескольких типов: трубчатые, резиновые и гибкие цепи (т.н. траки). Еще один вариант – гладкие трубки, изготовленные из мягкого пластика. Резиновые и пластиковые каналы хорошо защищают кабель от любых повреждений, потому могут использоваться даже в помещениях с высокой влажностью, исключением будут разве что бани и сауны. Трубчатые каналы делают из металла, свитого в спираль. Такие изделия могут изгибаться в разные стороны. Гибкие цепи, как правило, изгибаются в одной плоскости и могут быть изготовлены из металла или пластика. Часто траки используются в производственных условиях для подключения оборудования. Кабельные траки могут быть закрытого и открытого типа. Первые используются, когда кабель нуждается в защите от влаги, пыли и прочих негативных воздействий окружающей среды. Если в месте прокладки нет источника опасного воздействия на провод, то может взять гибкий трак открытого типа – он дешевле и легче. Отдельно отметим гибкий канал с функцией трехмерного кругового вращения, отдельные элементы при необходимости могут быть из него удалены или же, наоборот, добавлены. Это достаточно дорогие изделия, которые пока нашли применение при создании роботизированных механизмов. Впрочем, даже самые обычные гибкие каналы стоят дороже аналогических жестких вариантов, поэтому их используют только в местах со сложным рельефом поверхности;
проволочные каналы позволяют проводам эффективно вентилироваться и предоставляют максимально простой доступ к кабелям. Это самые дешевые кабель-каналы, они нашли широкое применение в производственных и складских помещениях;
лестничные каналы получают усиленную конструкцию, используются при прокладке тяжелых кабелей, изготавливаются только из металла. В частном строительстве не используются;
прозрачные каналы – это больше дизайнерское решение, чем конструктивное. Это канал с треугольным сечением, предназначенный для установки на стыке пола и стен, потолка и стен, стен и навесных шкафов. Самая длинная сторона в таких каналах (гипотенуза) выполнена из прозрачного или полупрозрачного пластика. Это изделия предназначены либо только для установки подсветки из светодиодной ленты, либо для одновременной прокладки кабеля и подсветки.

Правила и хитрости монтажа

Сами по себе пластиковые кабельные каналы нетрудно смонтировать даже не очень опытному мастеру. Установка этих моделей имеет в большинстве случаев стандартные решения. Но если работа сопряжена с прокладкой основных проводов, лучше хотя бы проконсультироваться с электриком.

Простая прокладка

Проложить на вход в дом уличный канал или протянуть телефонный провод недолго. Нет запредельных сложностей и в решении более трудоемких задач. Основные принципы здесь те же, что и почти в любой работе: точность и аккуратность.

Кабельные короба устанавливаются так:

Разметить стены и, при необходимости, потолок. Желательны строго горизонтальные или вертикальные линии.
Освободить первый лоток от крышки.
Начать крепить каналы по одному, подрезая по размеру с учетом длины линии, ее конфигурации.
Каждую часть сети отрегулировать (с помощью уровня, по высоте и для соблюдения иных параметров).
Сделать отверстия для дюбелей или наметить точки вхождения саморезов.
Закрепить первыми или вторыми приспособлениями. Дюбеля и саморезы лучше брать с широкими шляпками. Можно использовать и шайбы.
То же можно сделать, используя «жидкие гвозди», хороший клей с быстрым схватыванием или надежную двухстороннюю клейкую ленту.
Поместить внутрь провода.
Установить крышку.
Оборудовать вход на конечную точку (например, розетку).

Сверлить стены вроде бы и необязательно, это тяжелая и грязная работа. Но установка дюбелей или саморезов куда надежнее, чем клеевой способ. Такие линии будет легче снять, а посаженные на клей отойдут вместе с обоями. Да и исправить ошибки при монтаже с клеем будет сложнее.

Важные тонкости

Как и в другом труде, в прокладке линий есть свои тонкости. В частности, металлические изделия можно использовать и дома. Их логично применить для стыковки плинтусных систем через дверь. Помимо всего прочего, это позволит сократить общую протяженность сети.

Есть и другие «мелочи», которые могут пригодиться:

Крепеж стандартного по длине лотка (двухметрового) при ровной стене осуществляется в трех местах — по краям и посередине. Если же поверхность не идеальна, число таких точек лучше увеличить.
При использовании дюбелей или саморезов есть риск повредить лоток. Понизить его можно: для этого изначально нужно пробурить отверстия меньшего диаметра.
Лоток в ходе монтажа может сползать вниз, сдвигаться в стороны. На время его можно закрепить клейкой лентой.
Если сам монтаж осуществлять на ленту, под нее нужно подготовить основу. Плоскость должна быть чистой, обезжиренной. Можно воспользоваться простейшей пропиткой.
Основу канала и крышку нарезать при подгонке необходимо отдельно. Предварительно их соединяют, выравнивают. Отметки наносятся карандашом или фломастером, следы которых легко стереть. Затем разъединяют и режут.
Резать нужно канцелярским ножом (при маленьких габаритах), мелкой ножовкой по металлу. Края можно зачистить «нулевой» наждачкой.

В моде сейчас декоративные кабель-каналы для наружной проводки. Интересного эффекта можно достичь при использовании прозрачных лотков. В них вместе с линейными проводами несложно проложить и светодиодную подсветку.

Прокладка коробчатых систем, вместе с заменой электропроводки, часто является лишь одним из этапов большого комплекса работ. Это, какой бы ни был, ремонт помещения. Это по силам обычному человеку, но требует времени и серьезного подхода. Современные технологии значительно облегчают этот труд, но то, насколько качественным будет результат, зависит только от самого мастера.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Устройство и виды кабель-каналов для электропроводки

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

заклепки;
саморезы;
специальный клей;
винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

переходники;
соединители L- или Т-образной формы;
заглушки кабель-канала;
углы и т.п.

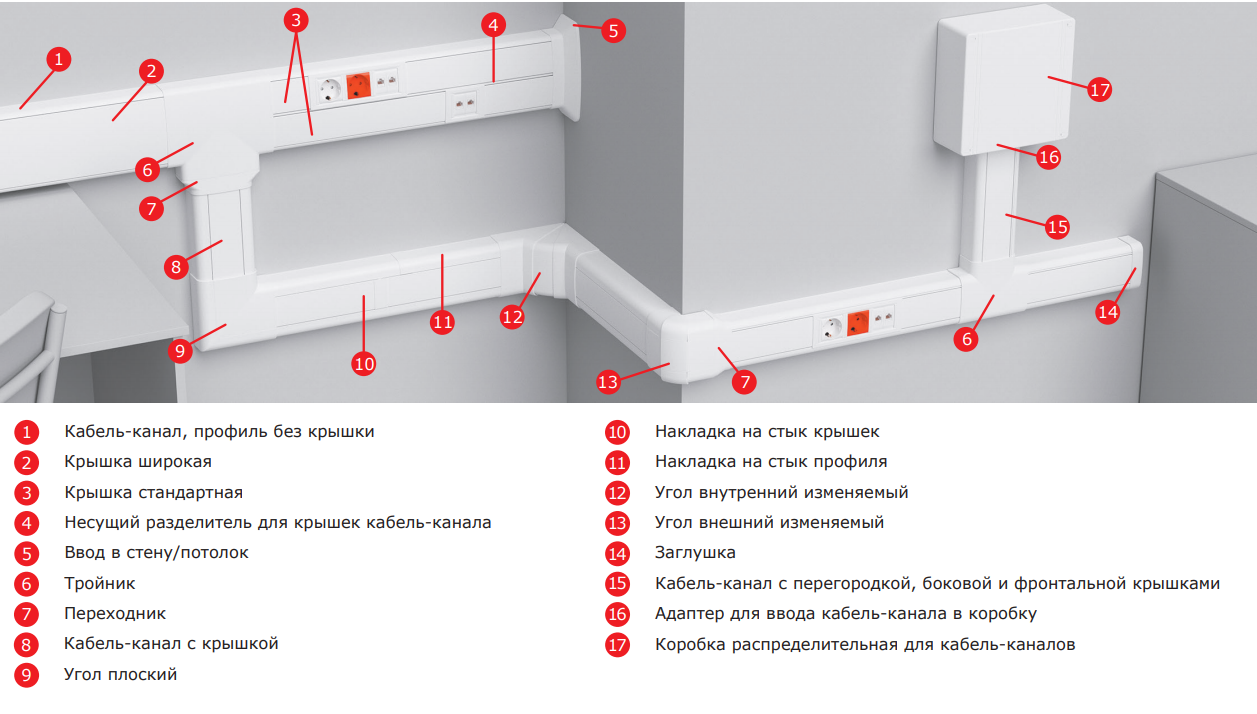

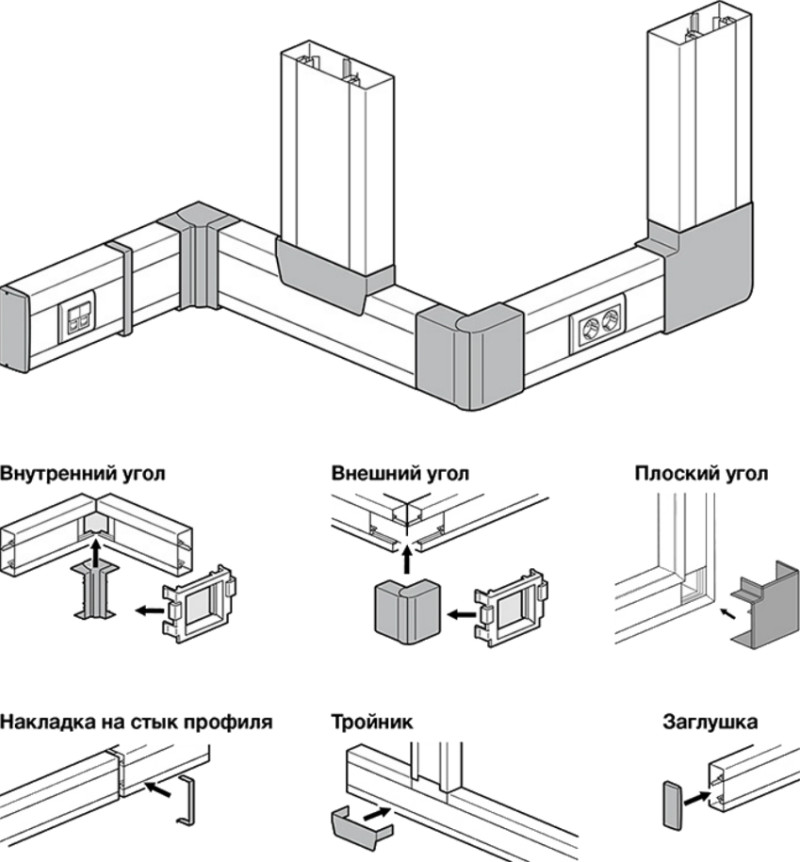

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

компьютерные;
силовые;
телевизионные;
телефонные;
слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

Долговечный результат.
Безопасность и практичность.
Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
Эстетически привлекательный внешний вид.
Экономичность.
Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

простая система монтажа;
высокий уровень пожарной безопасности;
большой выбор цветовых решений;
наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

облегченный вес конструкции;
устойчивость к коррозийному воздействию;
простая система фиксации;
для монтажа крышки не требуется использование инструмента;
доступная стоимость;
высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
не требуется особый уход;
материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий
