Требования и особенности установки розеток и выключателей в квартире

Параллельное соединение розеток по схеме звезда

Существует ещё один способ переноса розеток с последующей их установкой по схеме звезда. Применение такого метода лучше и даже правильнее, суть заключается в том, что к каждой розетке прокладывается отдельный кабель от распределительной коробки, в которой и осуществляется расключение провода, а не в подрозетнике.

Такой метод монтажа оправдан следующими критериям:

• Простотой расключения
• Облегчает процесс поиска возможных неисправностей
• Высокой надёжностью контакта (неисправность розетки не повлияет на работоспособность остальных групп розеток)

Недостатком параллельного соединения является:

• Повышенный расхода кабеля по сравнению с шлейфованием
• Стоимость электромонтажа

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки.

После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

Подготовительные работы, разборка приобретённого блока

Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.

Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

Так выглядит блок «розетка-выключатель», который сначала требуется разобрать

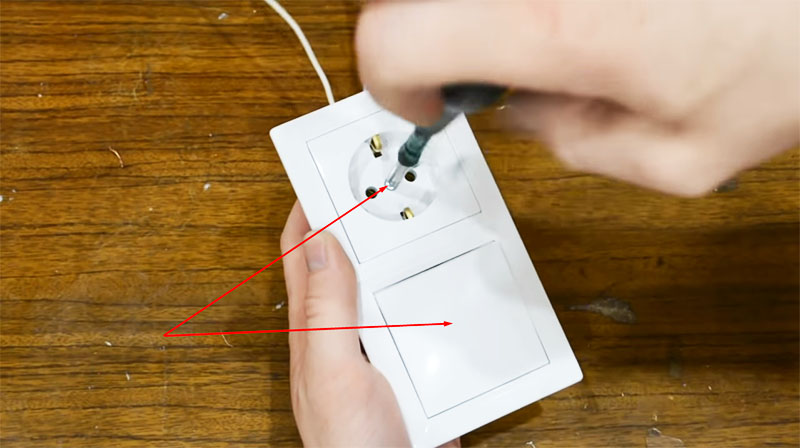

Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.

Удаляются все элементы, препятствующие снятию декоративной накладки

Разборка внутренней части

Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.

Винты, фиксирующие выключатель и розетку, нужно немного ослабить

После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.

Поворот розетки и выключателя позволят легко извлечь их из коробки

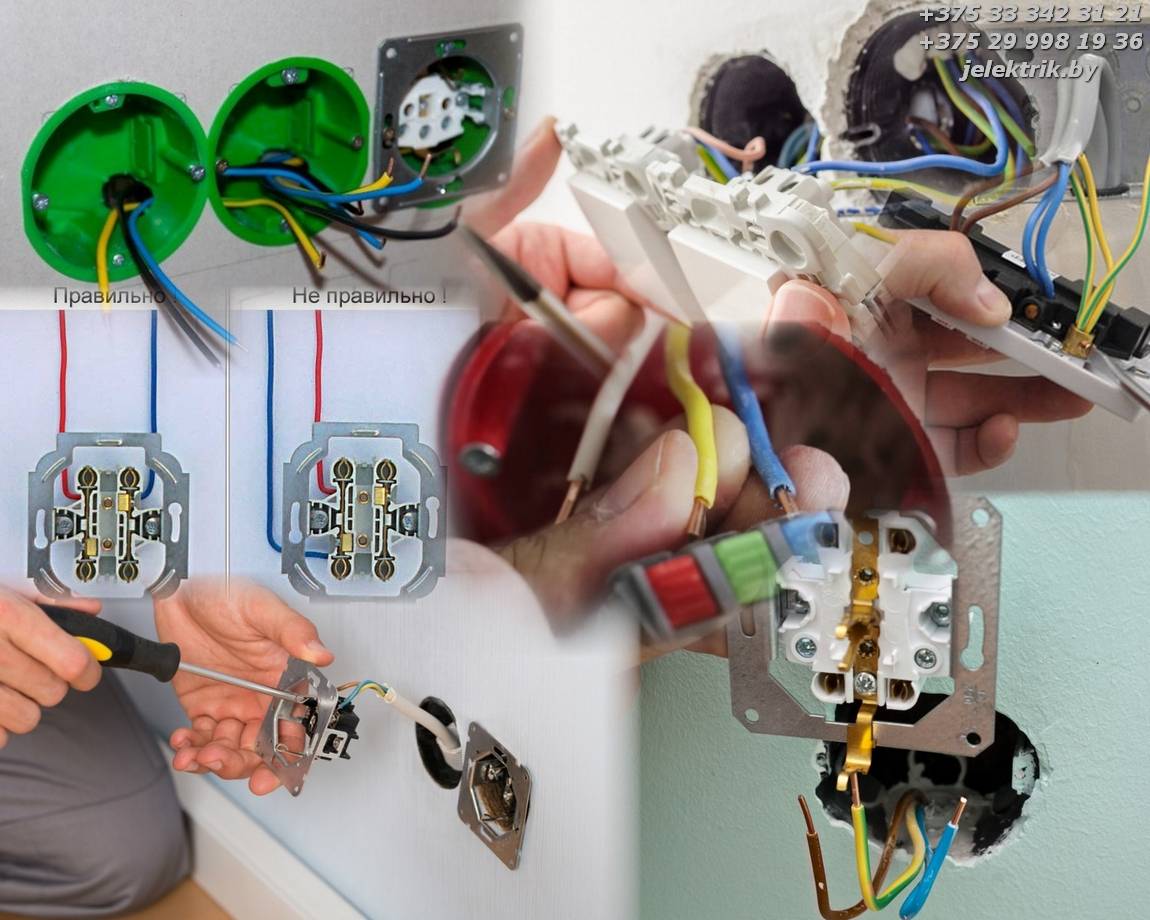

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Для примера использован трёхжильный кабель с дополнительной четвёртой жилой

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Перемычка между выключателем и розеткой – именно сюда подключается фазный провод

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Жёлто-зелёная жила подключается к контакту заземления розетки

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Нулевая жила подключается только на розетку, как и заземление

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

В последнюю очередь коммутируется сигнальная жила, которая пойдёт на осветительные приборы

Watch this video on YouTube

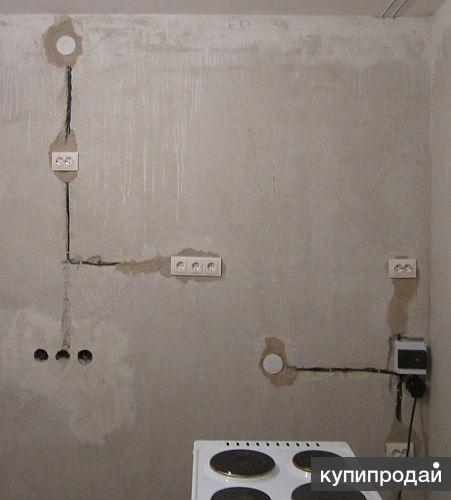

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

• Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
• Выбор кабелей зависит от способа укладки.
• При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
• Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

• снятие крышки с розетки, установка в коробку;
• закрепление при помощи винтов;
• соединение проводов;
• установка декоративной накладки.

Затем подается электричество.

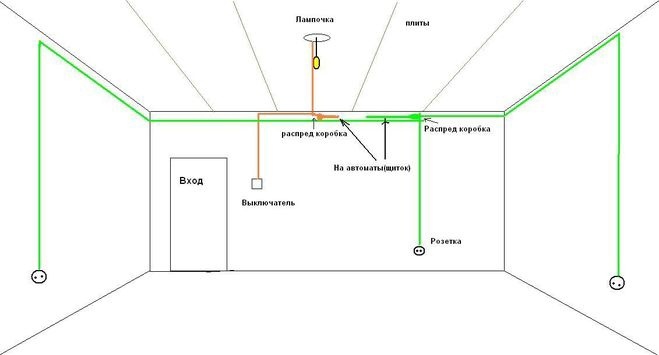

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

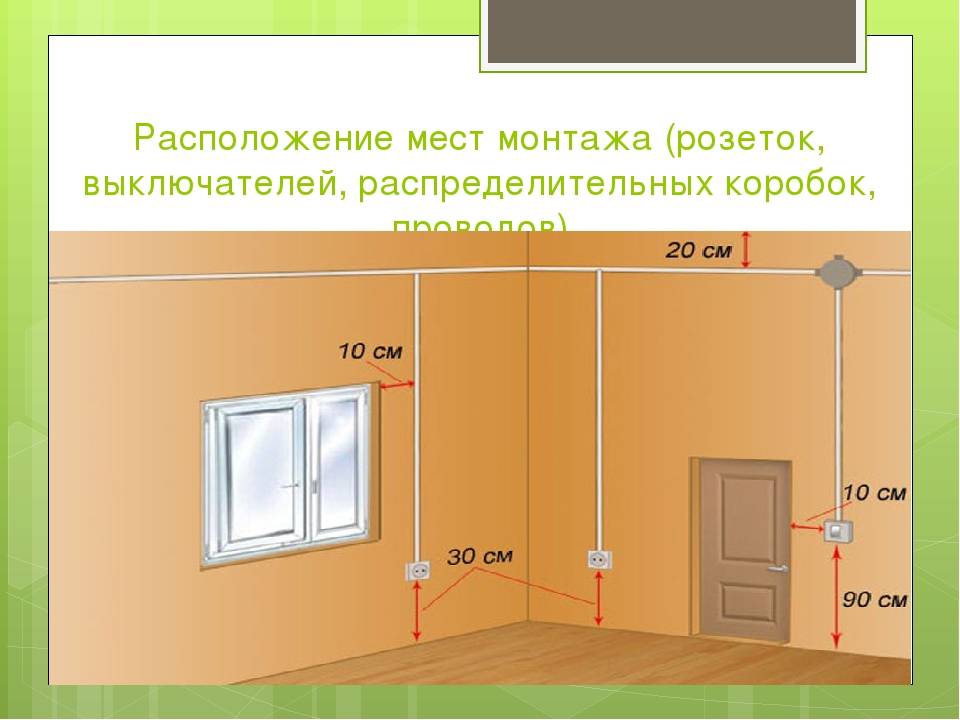

Технические требования к установке розеток и выключателей

В настоящее время не существует стандартов, которые жестко регламентируют высоту расположения выключателей и розеток над уровнем пола. В большинстве типовых жилых и офисных помещений розетки располагаются на уровне, установленном еще в прошлом веке ГОСТ Р 50571.11-96 и ПУЭ 7.1.48 — 1.50. Эти значения составляют 900 мм. от уровня пола для розеток и 1400-1600 мм. – для выключателей.

Причин, по которым были выбраны такие значения, не известно, но можно предположить, что именно при таком расположении пользование этими приборами является наиболее удобным. Оно в основном отвечает размерам (высоте) мебели – столов, тумбочек, комодов (710-800 мм.).

Розетка оказывается расположенной на 100 мм выше уровня поверхности столешницы и это делает удобным подключение электроприборов, размещенных на ней.

Выключатели традиционно располагаются сбоку от дверей, со стороны дверной ручки, и находятся на уровне, обеспечивающем их хорошую видимость.

Нельзя сказать, что подобное расположение всегда удобно. Но оно привычно и у большинства пользователей не вызывает нареканий.

С приходом в обиход зарубежных отделочных материалов и новых веяний в дизайне жилых и офисных помещений такое расположение является не всегда удобным. Особенно это касается розеток, в которые подключаются электробытовые приборы на кухне – холодильники посудомоечные машины, электрические плиты.

Их подключение обычно не требует частого пользования розеткой. Поэтому нет необходимости в розетках, находящихся в зоне досягаемости. В таких случаях гораздо удобнее, когда розетка располагается на уровне пола или в 100-500 мм над ним.

Многие электроприборы у основания имеют технологические ниши, которые как раз и предназначены для того, чтобы в ней помещалась розетка и вилка электрического шнура, а сам электроприбор мог плотно примыкать к стене, экономя площадь помещения и обеспечивая большую устойчивость при работе.

Заниженную установку розеток и выключателей у нас принято называть «евро», хотя традиция располагать выключатели на высоте 900 мм от уровня пола, а розетки – в 100-500 мм. пришла из Северной Америки.

В некоторых случаях это оправдано и удобно. Но все зависит от привычек потребителя.

Конструкция розеток

Любая розетка состоит из трёх основных частей:

• Основание розетки. Изготавливают его из устойчивого к горению пластика или керамики. Пластик более удобный в эксплуатации материал, чем керамика. Он позволяет предусмотреть любые особенности крепежа, но может плавиться при нарушениях в работе электросетей (скачки напряжения, повышенные нагрузки, короткое замыкание). Керамическое основание безопаснее, хорошо отводит тепло, не восприимчиво к нагреву, но достаточно хрупкое и несколько дороже пластикового.
• Токопроводящие элементы. Изготавливаются из хорошо проводящего электрический ток медного сплава. Контакты из латуни без покрытия дешевле прочих и чаще применяются, но имеют некоторые недостатки. В процессе эксплуатации постепенно ухудшается проводимость, так как при повышенной влажности и при взаимодействии с алюминием (материалом проводов) латунь окисляется. Лужёные латунные контакты надёжнее, потому, что меньше подвержены коррозии и легче паяются, если это потребуется. Все латунные контакты недостаточно хорошо пружинят, что приводит к разбалтыванию розетки. Впрочем, в большинстве приборов для предотвращения этого применяют прижимные шайбы. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Они хорошо пружинят и надёжно держат контакт.
• Лицевая панель. Это внешняя часть розетки. Чаще всего выбирают розетку именно по лицевой панели, чтобы подходила под интерьер и дизайнерскую задумку – разнообразие форм и расцветок сейчас позволяет воплотить любую идею. Лицевая панель изготавливается, как правило, из негорючего поликарбоната, но также могут использоваться и стекло, дерево, керамика.

Конструкция розетки

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

• Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
• Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
• Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в  заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
6. Закрепляют корпус к стене или в подрозетник.
7. Закрепляют лицевую панель.
8. Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Видео

Установка одноклавишного выключателя + схема

Установка накладного выключателя

https://youtube.com/watch?v=5dRmDsrAR3U

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
7. Закрепляют корпус к стене или в подрозетник.
8. Закрепляют лицевую панель.
9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача  — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Видео

Установка двухклавишного выключателя + схема

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Как поменять двойную розетку

Если на место старой двойной розетки устанавливается такая же двойная новая, то проблем не возникнет совершенно никаких. Все операции выполняются в соответствии с ранее описанным алгоритмом.

А вот как поменять одинарную розетку на двойную – с этим вопросом сложностей будет чуть-чуть больше. Причем столкнуться вам придется с трудностями, совершенно не относящимися к электрике, так как механизм одинарных и двойных розеток совершенно аналогичен.

Дополнительные, но совершенно разрешимые трудности будут состоять лишь в расширении отверстия в стене. Оно должно иметь такие размеры, чтобы в него мог свободно поместиться подрозетник двойной розетки. Причем нельзя забывать о том, что между стенками отверстия и подрозетника должен иметься небольшой зазор, который при установке будет заполнен гипсом или каким-либо фиксирующим раствором.

Для расширения отверстия придется воспользоваться, как и описывалось ранее, зубилом и молотком. Навыков электрика и каких-то дополнительных знаний и умений при этом не потребуется.

Итак, теперь вы знаете, как поменять розетку дома самому. Мы уверены, что прочитав данный материал, вы смогли понять, что сделать это вполне по силам даже человеку, совершенно не искушенному в тонкостях мастерства электрика.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж новых комплектующих

После демонтажа старых комплектующих необходимо осмотреть провод, чтобы удалить обгоревшую изоляцию, поврежденную оплетку. Перед установкой деталей отмечают фазный провод — загибают или наклеивают изоленту. Если «сердцевина» розетки просто закреплена на стенки в нише, понадобится смонтировать новый подрозетник с надежной фиксацией. Электрик:

• проверяет контакты (чтобы, к примеру, правильно поставить клавиши для управления светом), закрепляет каркас с механизмом в нише — для более надежной фиксации при установке стенки замазывают раствором алебастра или гипса;
• подсоединяет механизм к кабелю, заводя концы жил в клеммы — идентификация по цветам или числовым знакам регулируется ПУЭи ГОСТ 50462-92;
• устанавливает внешние панели, коробки, крышки, фиксируя их болтами;
• включает автоматику и проверяет индикатором систему, чтобы удостовериться, что замена розеток выполнена правильно.

Как избежать трудностей при установке

Монтаж бытовой электроарматуры у многих ассоциируется с проблемами и большим количеством нюансов. Особенно у тех, кому предстоит заниматься этим вопросом впервые.

Установка приборов в стандартные стены

Сделать посадочные отверстия в обычных стенах непросто. Для этого нужно воспользоваться перфоратором (ударной дрелью) и коронкой с напайками из твердых сплавов. Диаметр отверстия не должен превышать 5 сантиметров. В противном случае могут возникнуть трудности с закреплением пластикового подрозетника.

Штроба соединяет распределительную коробку и посадочное отверстие. Для фиксирования в ней электрического кабеля используется специальное клеевое вещество – алебастр. Сечение проводов для розеток – 2,5 квадрата и больше, для выключателей – от 1,5 квадратов.

Для того чтобы соединить провода из различных металлов, понадобятся клеммы. Скрутка приведет к быстрому окислению металла, в результате чего по проводам перестанет проходить ток.

Подрозетник следует надежно закрепить, все пустоты между стеной и подрозетником должны быть устранены.

Установка бытовой электроарматуры производится после окончания отделочных работ.

Как установить розетки в перекрытия из гипсокартона

Процессы монтажа розеток в гипсокартон и в твердые стены схожи. Отличие заключается только в подрозетниках.

Подрозетники для гипсокартона снабжены особыми лапками. Они позволяют расклинить подрозетник в подготовленном отверстии.

Выемка для подрозетника должна четко соответствовать размеру коробочки. В противном случае конструкция будет плохо держаться и довольно быстро выпадет из стены.

Установка розеток снаружи

Этот способ монтажа применяется наряду со скрытой установкой. У такой электроарматуры несколько иная конструкция: на корпусе или внутри него предусмотрены места для креплений, а для фиксации на стене используют дюбеля или саморезы.

Во всем остальном процесс подключения схож с процессом внутренней установки.

Завершающий этап установки бытовой электроарматуры

Для установки бытовой электроарматуры применяются специальные зажимы, которые имеются во всех приборах. Альтернативный вариант – воспользоваться саморезами, включенными в комплектацию подрозетника.
