Прокладка электропроводки в квартире: разбор схем + пошаговая инструкция

Поэтапный монтаж электропроводки в квартире

Рассмотрим основные этапы монтажа электропроводки своими руками, что из чего состоит, и перед чем идёт.

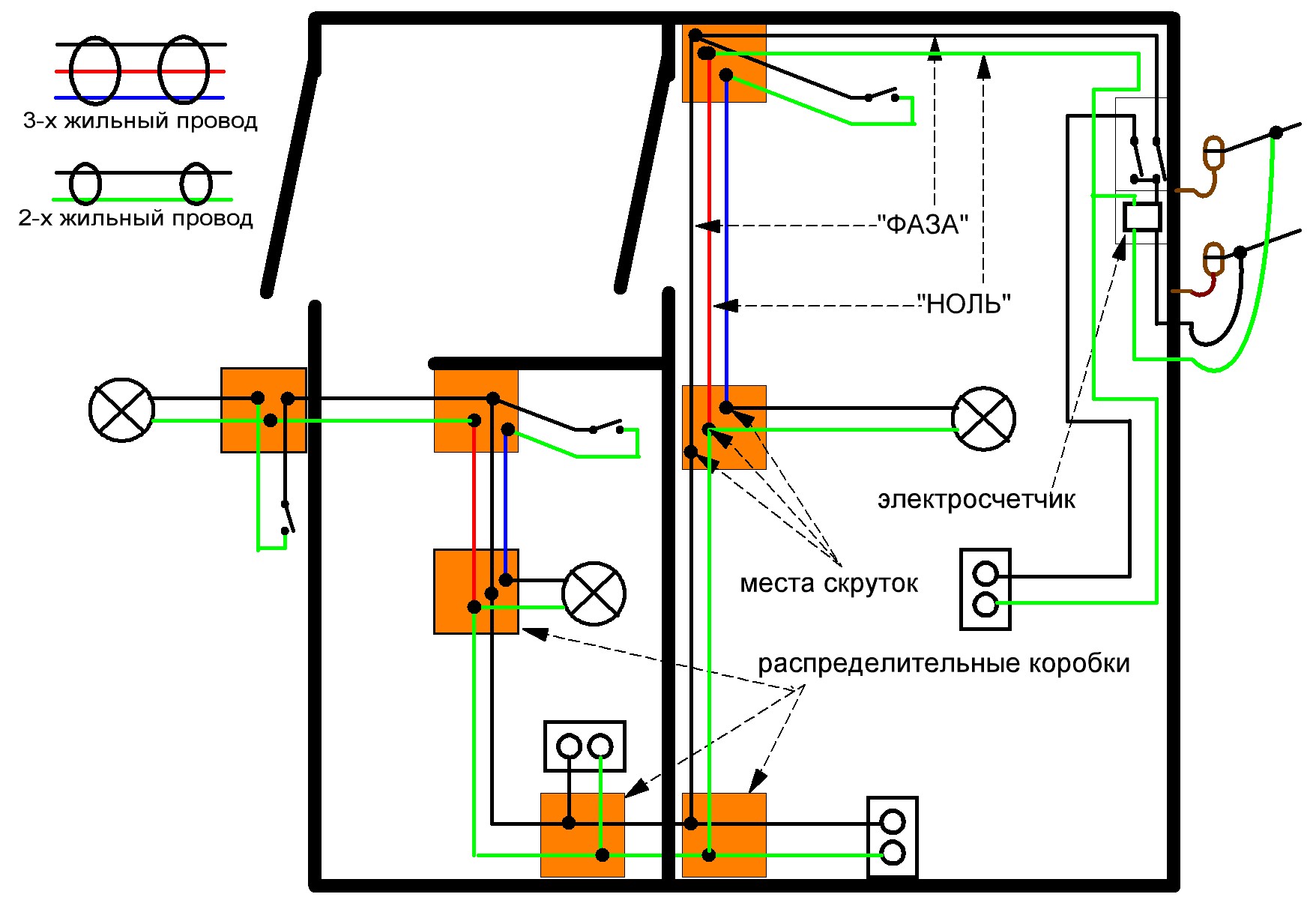

Составление схемы электропроводки

Составить схему электропроводки несложно и самому, главное заранее знать, что и где будет стоять, сколько розеток и выключателей понадобится. Также неплохо будет подсчитать суммарную мощность всех электроприборов. Например, вы знаете, что на кухне у вас будет электроплита мощностью в 2 кВт, а также электрический чайник, примерно такой же мощности.

Составление схемы электропроводки

Плюс ко всему, иногда будет включаться микроволновка (порядка 1 кВт), электродуховка (1,5-2 кВт). Суммируя мощность всех электроприборов на кухне, стоит понимать, что кабель в это помещение, должен прокладываться сечением не менее 6 мм². В таком случае, можно будет одновременно включать в работу электрочайник и печь, а также остальные потребители электроэнергии. Если уверенности в правильном подборе сечения кабеля, нет, то лучше будет пригласить для подсчета опытного электрика.

Расчёт количества провода для электропроводки

На следующем этапе, когда со схемой разобрались, можно будет уже подсчитать количество требуемых материалов для монтажа электропроводки в квартире:

Распределительные коробки;
Розетки и выключатели;
Кабеля.

Что при этом важно знать? Как правило, в каждую из комнат подводится свой отдельный кабель, на розетки, группу освещения и т. д

Провода должны идти ровно по стене, верх или вдоль. Наискось укладывать электропроводку нельзя.

Устройство штроб под электропроводку

На следующем этапе осуществляется резка штроб для проводов и их последующая укладка. Для устройства штроб используется специальное приспособление — штроборез. Если его под рукой нет, то можно воспользоваться болгаркой с диском по бетону и перфоратором.

При укладке кабелей в штробы, нужно использовать быстросхватывающийся раствор: алебастр или гипсовую шпаклевку. «Заморозив» провода в штробе, только после этого можно приступать к выполнению следующих работ. Таким образом, монтируются кабеля и распределительные коробки.

Установка электроточек

После того, как провода уложены в штробы, можно приступать к их соединению. Ранее уже рассказывалось о том, какие способы соединения проводов и кабелей наиболее предпочтительны. В первую очередь, это сварка и пайка. На сегодняшнее время, согласно ПУЭ, запрещено использовать скрутку проводов. Провода разрешается скручивать только для того, чтобы затем их спаять.

На заключительном этапе монтажа электропроводки своими руками, осуществляется установка и подключение электроточек. Для этого монтируются розетки и выключатели, подключаются светильники и люстры. Как правило, данная работа осуществляется электриками до того, как будет сделана окончательная отделка помещения (стен и потолков под обои).

Разновидности схем разводки электрики

Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.

При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру. Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д. Данный тип разводки является очень распространенным.

Второй тип называется звезда. В данном случае каждая розетка т подключается к электрощиту напрямую. Каждый клиент имеет свой автомат. Главным преимуществом данного вида разводки является возможность проведения ремонтных работ с одним из элементов цепи, не отключая всю квартиру. Но следует понимать, что для обустройства проводки такого типа придется приобрести большое количество проводов, а также оплатить услуги специалистов, поскольку монтаж крайне труден.

Третий тип называется шлейф. В этом случае клиенты также напрямую подключаются к электрощиту, но они формируются в группы, от которых и тянется провод.

Разводка типа звезда

Для достижения большей эффективности не стоит использовать один тип разводки для всей квартиры, лучше комбинировать их.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

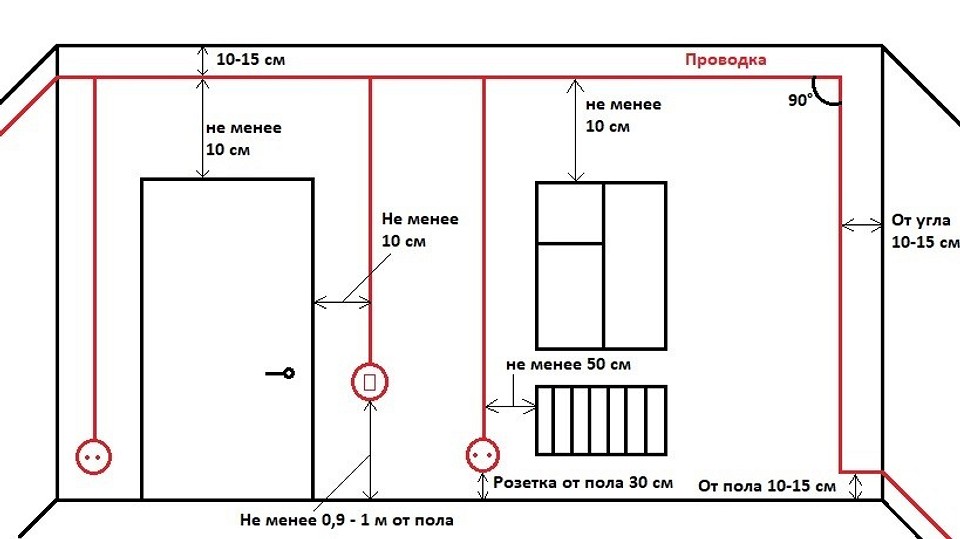

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
Поворот трассы должен осуществляться только под прямым углом.
Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
В каждой комнате должна быть обязательно распределительная коробка.
Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

схема электропроводки в трехкомнатной квартире;
схема электропроводки в однокомнатной квартире.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические варочные панели и духовые шкафы;
стиральная машина;
холодильник и морозильная камера;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат

Так что этому вопросу уделите особенное внимание

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Расходники и инструменты

Заранее подготовленная схема помогает понять, какие и в каком количестве потребуются материалы. Желательно покупать их с запасом, так как иногда в расчетах оказывается ошибка или в процессе работы не все может получиться сразу.

Для того, чтобы провести монтаж электропроводки, нужно купить:

Выключатели и розетки (с заземлением и УЗО).
Клеммы соединения кабелей. При обустройстве скрытой проводки может потребоваться гофра, а открытой – кабель-каналы.
Защитную автоматику – устройство отключения и автоматический выключатель. Есть дифференциальный автомат, который совмещает эти устройства. Для группы розеток нужны приборы 25А, а освещения – 16А. При наличии мощных приборов автомат используют на 32А. Автоматический выключатель сработает при 50А, а вводное устройство защитного отключения – 62А. У всех линий должно быть свой выключатель и устройство защитного отключения, либо простой автомат.
Распределительный щит.
Распределительные коробки. Их количество зависит от разветвлений кабеля. Изделия бывают квадратными либо круглые. У первых больше соединений, а вторые просты в установке.
Кабель. Для прокладки полностью новой проводки или частичной замене медных проводов используют медный кабель. А для частичной замены старой проводки используют алюминиевые провода. Для плиты подходит медь с сечением 4 мм2, розеток – 2.5 мм2, а освещения – 1.5 мм2.

В процессе замены проводки в доме потребуются следующие приборы:

Мультиметр.
Болгарка/Штроборез.
Дрель или перфоратор.
Также понадобятся самые простые инструменты:
Ножницы и изолента.
Кусачки и плоскогубцы.
Нож и ножовка.

Если планируется проводка открытого вида, то потребуется длинная 1.5-миллиметровая проволока. Она нужна для протяжки через канал кабеля.

Подключение светильников и электрофурнитуры

Розетки и выключатели

Высоту и место расположения розеток и выключателей выбирать лично вам. Но здесь необходимо учитывать небольшие нормативные ограничения, а также соображения эргономики.

Вот они:

заранее учитывайте потенциальные места для мебели, удаленность от предметов, которые могут влиять на работу розетки;
задумайтесь заранее о высоте установки выключателей и розеток. Первые обычно ставятся приблизительно на 1,5 м от пола (если в квартире есть дети, то можно и ниже) и считаются включенными он при нажатии верхней части. Розетки оптимально располагать на высоте 30 см от пола, но здесь решать все же вам;
не разрешается установка розеток и включателей в ванной и туалете, они ставятся на внешних стенах этих помещений;
монтируйте выключатели таким образом, чтобы они не попадали в зону, прикрываемую дверью;
металлические предметы с заземлением (трубы и др.) должны отстоять от розеток не менее, чем на полметра.

Монтаж светильников

Для освещения в квартире желательно установить отдельные коробки. Большинство квартир не имеет заземления, поэтому для монтажа люстр и точечных светильников применяется двухжильный провод. Если вы владелец современного жилья, где застройщик позаботился о безопасности жильцов и подвел заземляющую шину, для подключения осветительных приборов есть смысл использовать кабель из трех жил.

«Светильники, устанавливаемые в подвесные потолки из горючих материалов, должны иметь между местами их примыкания к конструкции потолка прокладки из негорючих теплостойких материалов в соответствии с требованиями НПБ 249-97». (ПУЭ п. 6.2.15).

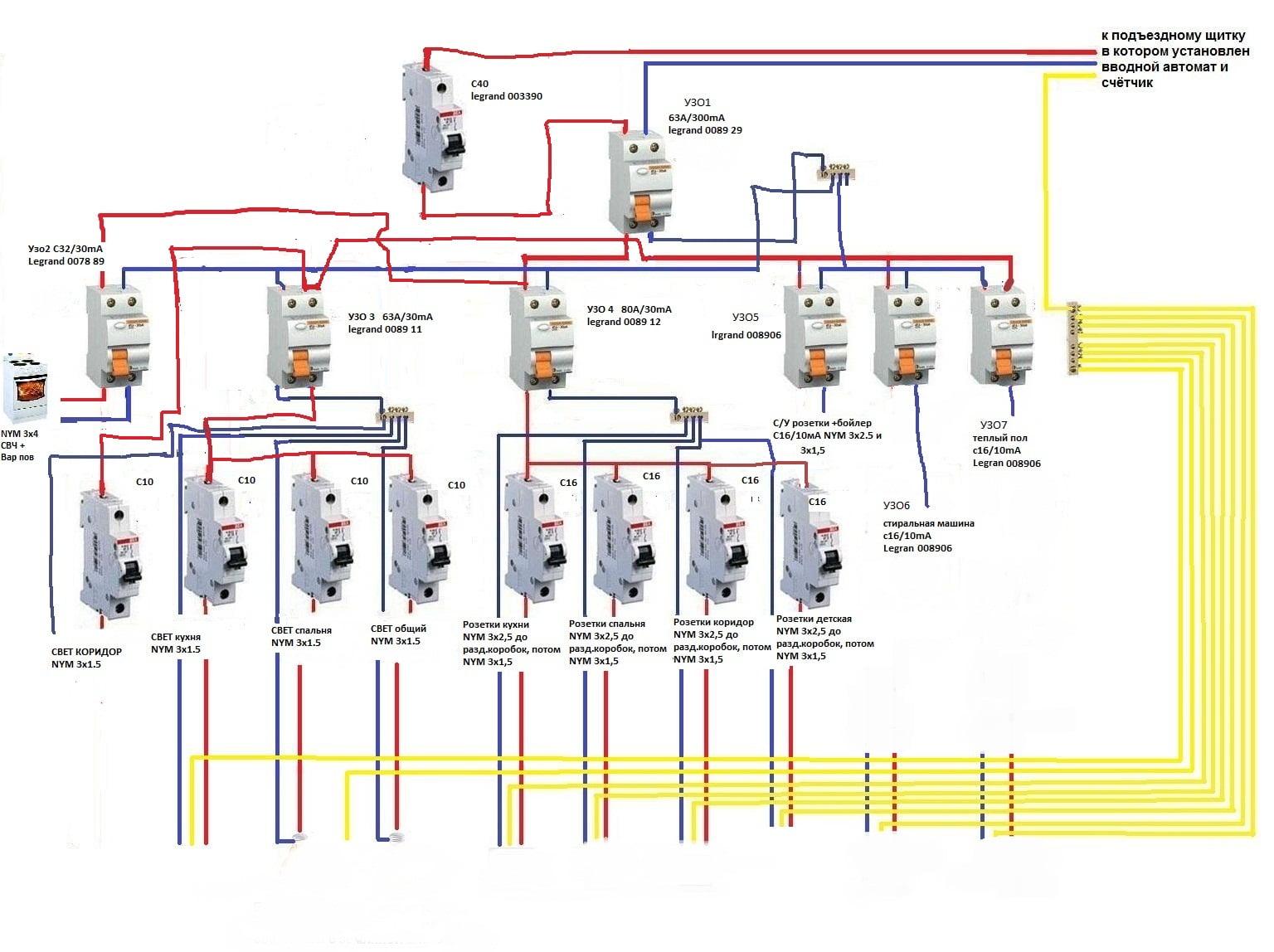

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Электропроводка в квартире и расчет ее мощности

Приступать к принятию планировочных решений в части электропроводки можно лишь после определенных расчетов. Вам предстоит провести самостоятельную оценку энергопотребления вашей квартиры. Не секрет, что расчет этот будет приблизительным, т.к. подсчитать потребление электричества непросто, по ряду причин, одна из которых состоит в том, что некоторые приборы работают в разных режимах при разных нагрузках (микроволновка, холодильник и т.п.).

Прежде чем приступить к формульному определению потребляемой мощности в квартире, обязательно учтите такие моменты:

итоговая цифра должна быть суммой электрических мощностей всех электропотребителей, которые могут использоваться одновременно – от настольной лампы до насоса газового котла;
отыскать значения потребляемых мощностей ваших электроприборов помогут таблички на их боковых поверхностях;
в суммарную цифру мощности приплюсуйте мощности тех приборов, приобретение которых есть в ваших планах. Это нужно для того, чтобы проложить кабель нужного сечения и через год не переделывать работу;
проанализируйте, сколько единиц электрооборудования, включая освещение, будет работать одновременно. Не занижайте цифру намеренно, помните о новогоднем празднике и приходах гостей. Разве вы хотите посреди торжества сидеть в темной квартире?

Теперь у вас есть значение общей мощности электроприемников квартиры. Теперь приступайте к расчету. Для этого существует формула:

Р = Р общ. × К

В ней Р общ. – подсчитанная вами общая мощность, К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации, которой изобилует интернет.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт.

Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

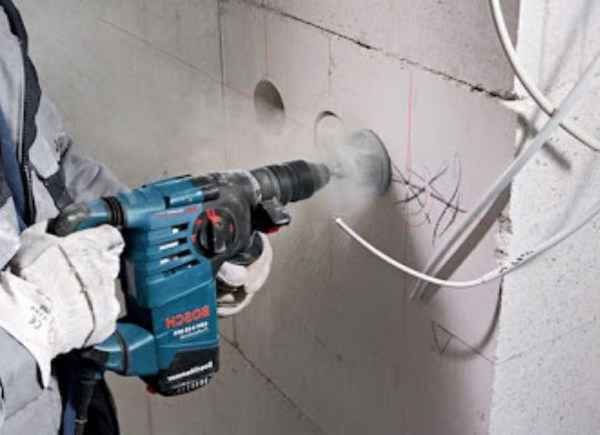

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

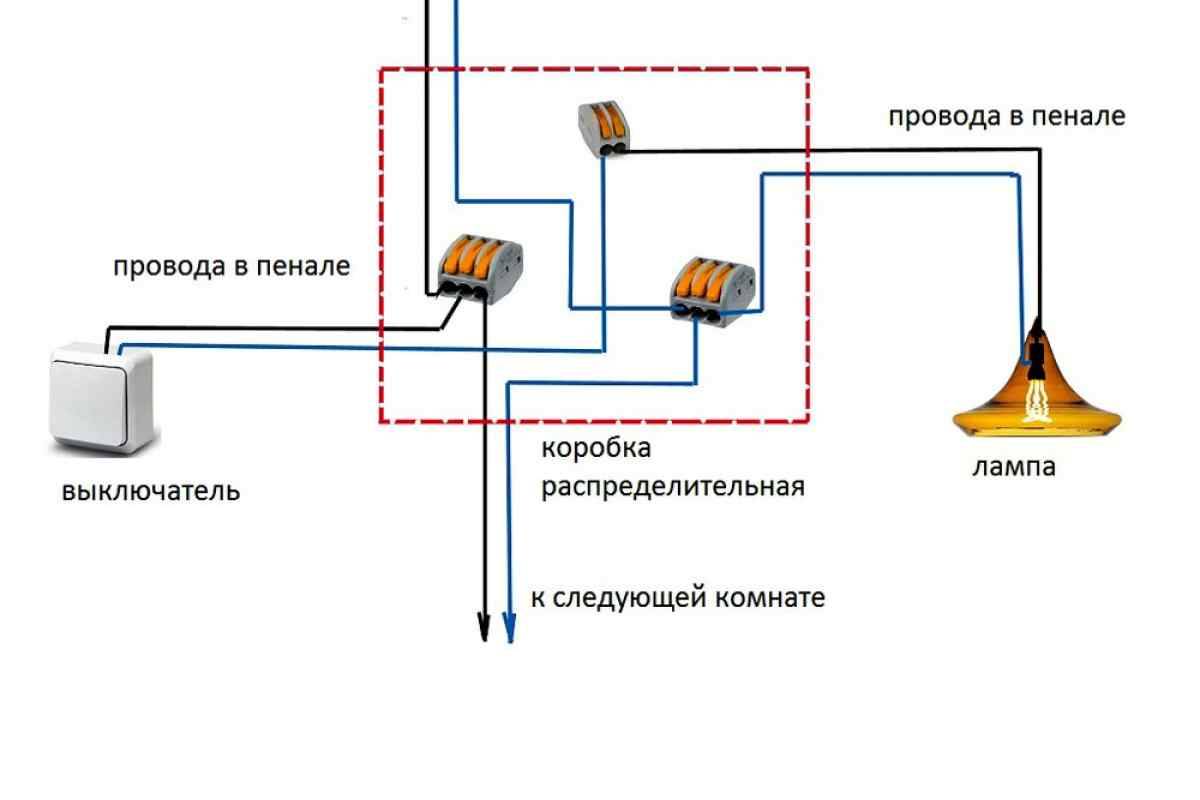

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
Места соединений необходимо размещать только в распределительных коробках
Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

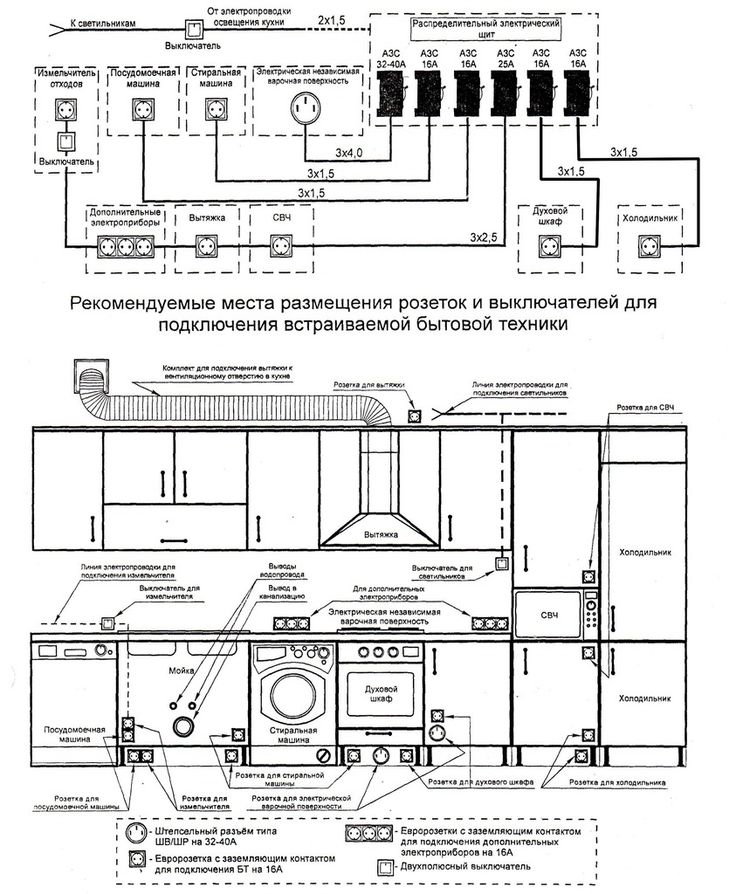

Составляем план электропроводки

Схема, составленная на предыдущем этапе, становится основой для составления детального плана электропроводки в масштабе с массой необходимых обозначений и их экспликацией.

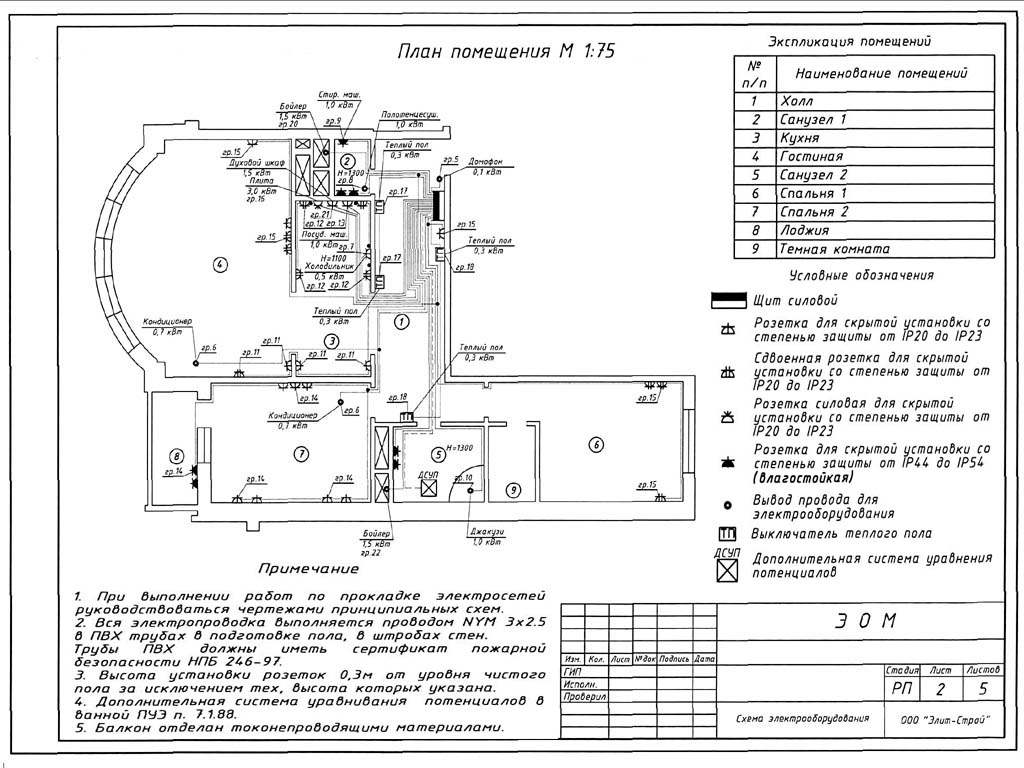

Пример такого подробного плана приведен на рисунке

При составлении собственного плана обращайте внимание на такие вещи:

для каждой комнаты предусматривают как минимум две ветви проводки от счетчика: одна для освещения, другая – для розеток;
для ванной в зависимости от ваших планов предусматривают определенное количество точек освещения и выводят проводку для бойлера, если он будет там находиться;
на плане нужно обозначать только ветви, ведущие к стационарным электроприборам и розеткам. Причем стационарными в данном смысле принято считать те приборы, которые жестко прикреплены к своему месту и питаются не через разъемное соединение. Поэтому теплый пол и бойлер мы относим к стационарным приборам, а стиральную машину и холодильник – нет;
хоть на схеме должны отображаться все элементы, все же такие мелочи, как удлинитель, ведущий на балкон, или светодиодная подсветка рабочей зоны кухни, можно не обозначать. Такие подробности часто только нервируют инспекторов. И даже самая грамотно составленная схема может не пройти проверку;
балкон и лоджия – это вообще отдельная тема. Туда не должны быть проложены отдельные ветви, и все приборы, находящиеся там, должны питаться от розеток, расположенных в комнате. Если все же такая организация проводки необходима, их не нужно обозначать на схеме, так как это нарушение вышеупомянутых Правил.

Чтобы упростить себе весь процесс по составлению плана, можно взять за основу план квартиры, который разрабатывает БТИ или ДЭЗ. Его можно отсканировать: если он большой, то отсканировать частями и склеить в Photoshop. Если на нем была обозначена старая проводка и места расположения электроприборов, то аккуратно убираем все это тем же фотошопом, а новые обозначения лучше всего рисовать с помощью векторного графического редактора, например, Corel Draw. Важный момент: сохранить векторный файл, так как созданный план могут вернуть на доработку. Теперь остается разделить изображение в том же фотошопе на несколько частей, распечатать и склеить, если план большой.

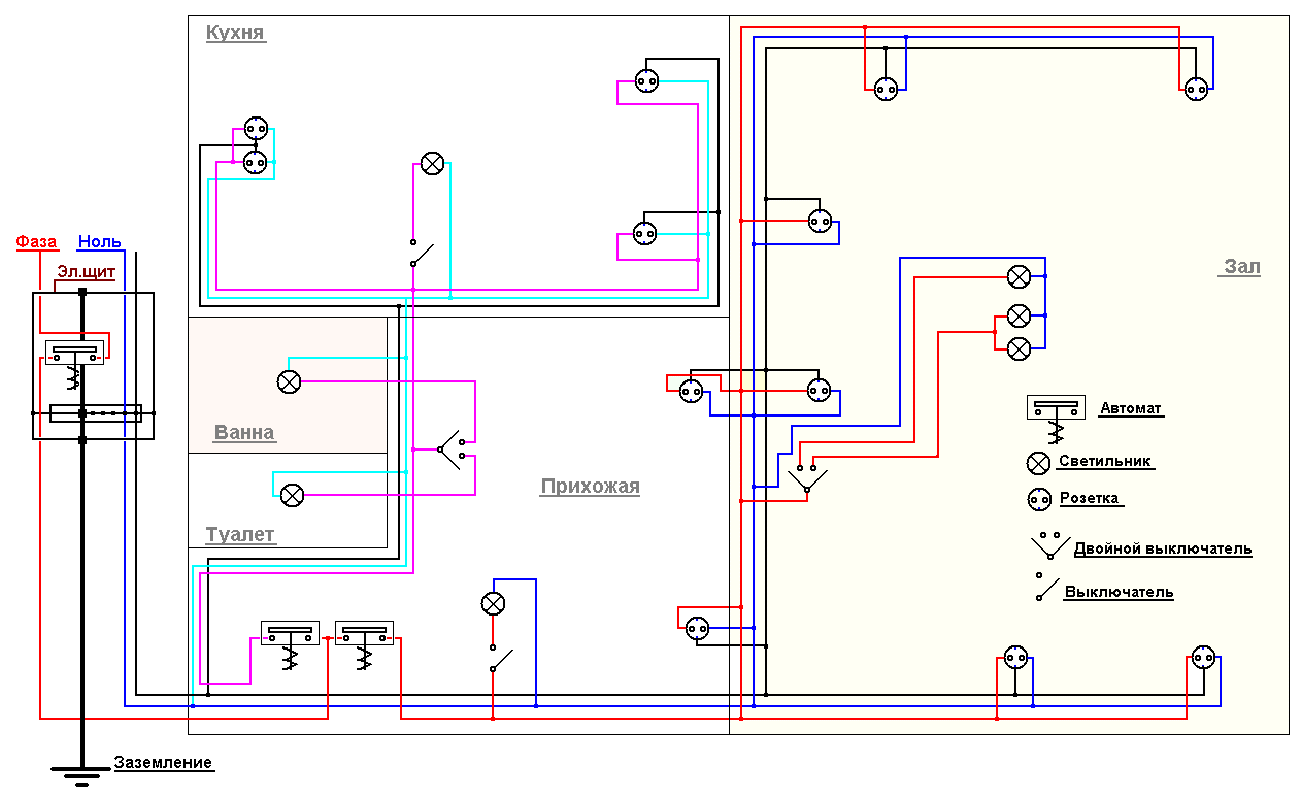

Пример плана электропроводки

Кроме того, работая над своим планом, примите во внимание и некоторые хитрости. Так, например, в смежных комнатах розетки можно устраивать на одном уровне: так можно будет сэкономить кабель и трубу, и две комнаты питать одной ветвью

Если квартира имеет планировку «трамвайчиком», то в комнате, которая расположена дальше всех от счетчика допустимо питать одну группу розеток от другой – так можно сэкономить немного кабеля. Светильники типа бра можно запитать от розеток, а вот для потолочных обязательно нужно предусмотреть отдельную ветвь. Если интерьерное решение предполагает наличие точечного освещения, то на плане оно обозначается как люстра, а проводка для него выводится в центр потолка, а дальше уже при монтаже решается, как будет удобнее организовать все детали.

Когда схема и план готовы, можно нести их на проверку в органы энергослужбы, которые должны проверить созданные чертежи и утвердить их.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

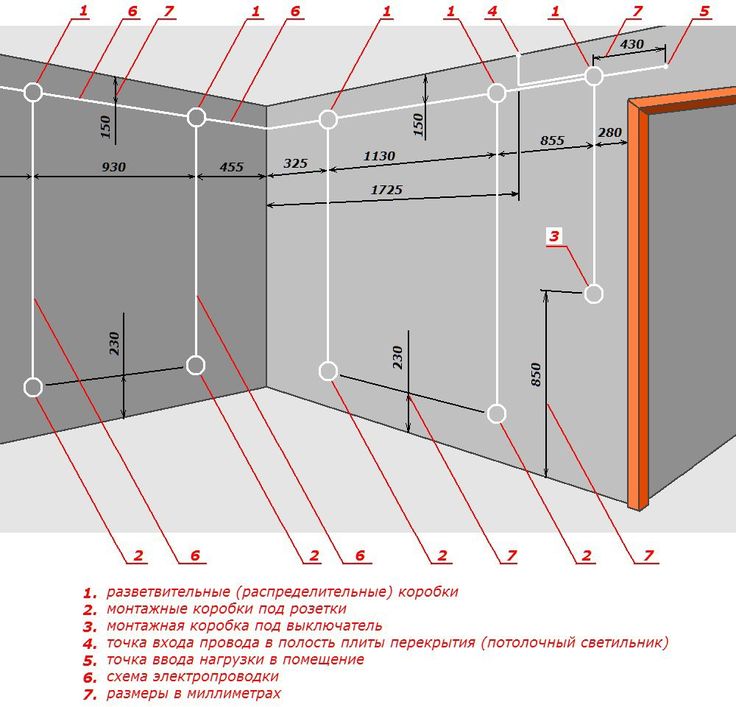

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

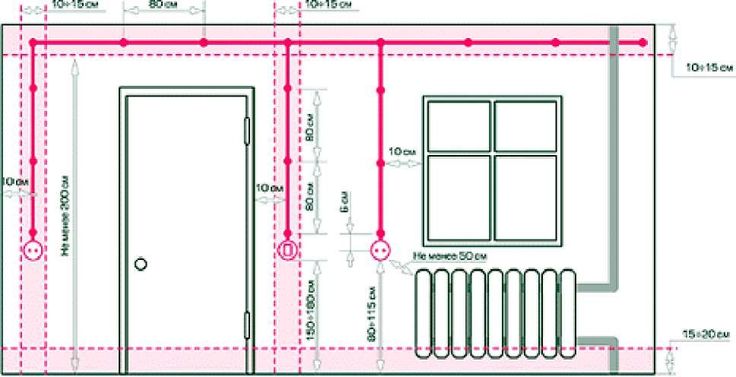

Советы и требования при монтаже электропроводки

Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.Итак:

Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
Металлические элементы электропроводки ( короба, лотки, гофрированные шланги) должны быть заземлены.

Прокладка проводки в плинтусе

Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:

Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
Выключатели и розетки следует располагать на одной высоте.
Следует избегать пересечения проводов.
Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.

На что обратить внимание?

К замене проводки прибегают, как правило, в тех случаях, когда старая была проложена еще в советские времена и полностью себя изжила

Раньше были совершенно другие стандартны проведения подобных работ, поэтому сегодня нужно обращать внимание на такие основные моменты:

Алюминиевые провода необходимо менять на медные. Дело в том, что раньше производство алюминия было дешевым и экологичным, в отличие от меди. Теперь все изменилось: получать медь стало безопасно, а за годы эксплуатации выяснилось, что алюминий был совершенно непригоден для организации электропроводки. Из-за некоторых химических и физических особенностей после нескольких десятков лет эксплуатации алюминий в проводах становится очень хрупким, и в итоге повредить его можно малейшим прикосновением. Кроме того, алюминий еще и очень боится коррозии, поэтому даже самая маленькая капелька воды способна сильно истончить провод и привести в итоге к авариям, хоть на вид кабель будет цельным. Алюминий сложно спаять, а контакты выходят ненадежные, да и подобные работы сильно вредят здоровью. Этот металл все еще используется для ЛЭП, но там провода обновляют раз в 20 лет и чаще, поэтому все негативные стороны не успевают проявиться. В квартирах же алюминий сейчас запрещен, и используется медь.
Раньше использовалась система электроснабжения типа TN-C, так как нужно было быстро обеспечить всех электричеством, а ресурсы были ограничены. Сейчас подобная система запрещена, и используется более безопасная TN-C-S, но все же во многих многоэтажках советская система сохранилась, поэтому проблему нужно решать самостоятельно.
Разводка проводов разветвлением – еще один привет из прошлого, а использовалась подобная система все по тем же причинам, что и TN-C. Суть ее в том, что к более мощному кабелю, который входил в квартиру, группами подключались другие провода, а ответвления были в распределительных коробках. При этом каждое сделанное ответвление означало снятую изоляцию, наличие скрутки или клеммы. В то же время при использовании разводки ветвями подобных недостатков можно избежать, так как к каждой группе подходит свой отдельный цельный кусок кабеля в надежной изоляции.

Техника безопасности

Все работы по демонтажу и монтажу электрокабелей должны выполняться в строгом соответствии с техникой безопасности. Перед выполнением любых манипуляций отключите главный автомат, т. е. обесточьте квартиру.

При помощи индикатора убедитесь в отсутствии напряжения в люстрах, электророзетках, выключателях. Все это делайте в резиновых перчатках. Ручки рабочего инструмента обязательно должны быть изолированы.

Монтаж щитка

Замену проводки следует начинать с монтажа нового распределительного щитка. В новых домах обычно присутствуют ниши для таких щитков с предварительно проложенным силовым электрокабелем. В подобной ситуации остается лишь разместить в щитке устройства защитного отключения и автоматы, зафиксировать устройство в предназначенной для этого нише и подсоединить к нему силовой электрокабель.

В домах же старой постройки щитки делаются навесными. Выберите место для установки щитка со свободным доступом. Закрепите щиток на стене с помощью дюбелей.

Пробурите в стене подходящее отверстие для подведения силового электрокабеля. Протяните провод и подсоедините его к щитку на подъездной площадке.

Зачистьте вводной провод и выполните следующее подключение:

синий кабель – на ноль;
белый провод – на верхний контакт;
кабель желтого цвета – к «земле».

В случае применения устройств аварийного отключения, сначала подсоедините провода ноля и фазы к такому устройству и лишь после этого подведите их к автомату и на нулевую клемму.

Приступайте к прокладке электропроводки. Вашему вниманию предлагается два метода. Ознакомьтесь с порядком выполнения каждого из них и приступайте к работе.

Составление электропроекта для освещения

Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Выбор автоматов и кабеля

Приобретение автоматов осуществляется исходя из применяемых приборов. Их мощность может быть совершенно разной:

для освещения — 10 А;
для розеток и кондиционера — 16 А;
для кухонных приборов — 25 А;
для всех комнат — 32 А.

На мощность оказывает влияние сечение кабеля. Чтобы проводка была выбрана правильно, необходимо осуществить такие расчеты:

суммируется мощность всех приборов, подключаемых к сети (с запасом по 100 Вт на каждый прибор);
полученное число делится на 220.

При получении числа в пределах от 12 до 15 можно воспользоваться кабелем сечением 1,5 мм². При большем показателе выбирается более толстый провод.

Специалисты рекомендуют выбор кабеля делать исходя из нагрузки. Наилучший вариант — использование негорючего провода ВВГ НГ или ВВГ сечением:

1,5 мм² (двухжильный) — для осветительных приборов;
4 мм² (трехжильный) — для электрической плиты на кухне, кондиционеров и всех мощных приборов;
2,5 мм² (трехжильный) — для розеток и других приборов.

В обязательном порядке алюминиевый провод меняют на медный кабель, который отличается более продолжительным эксплуатационным периодом и лучшим прохождением тока.
