Тёплый водяной пол своими руками

Глубина укладки теплого пола. Монтаж электрического теплого пола своими руками: расчет, схема укладки, подключение

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройстви датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

ограничитель температуры теплоносителя

ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

12

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

https://youtube.com/watch?v=dt1nG6qOers%3F

Схемы подключения к источнику тепла

Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.

В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу

Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.

Монтажная схема подключения водяного теплого пола

Схема водяного теплого пола

Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.

Видео – Монтаж теплого водяного пола

Теплый пол, работающий за счет воды – один из лучших вариантов подогрева для полов в частном доме

Но важно правильно оценить условия эксплуатации системы и выбрать подходящий вариант схемы

В целом, это сделать не сложно, если со всем вниманием отнестись к данному виду работ

Преимущества и недостатки

К преимущества таких полов можно отнести их относительную экономичность. Ведь в большинстве случаев, для работы этой системы будут использоваться полноценные нагревательные котлы, КПД которых намного выше систем электрического теплого пола. К тому же, если использовать теплый пол по всей площади дома или квартиры, он будет работать как основной или дополнительный элемент отопительной системы. Таким образом, водяной теплый пол делает напольное покрытие не только приятным и теплым на ощупь , но и в какой-то степени обогревает дом.

Недостатки тут тоже есть, но они скорее относятся не к эксплуатационным качествам, а к экономическим. Ведь средняя стоимость материалов для водяного пола составляет около 1500 рублей за 1 квадратный метр. Это без учета работ. Если заказывать монтаж пола «под ключ», то цена квадратного метра вырастет до 2000-3000 рублей за кв.м. Именно поэтому наша статья как нельзя кстати поможет вам сэкономить довольно серьезную сумму денег, ведь все работы можно сделать вполне качественно своими руками.

Калькулятор, который вычислит для вас примерную стоимость материалов, исходя из необходимой площади:

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

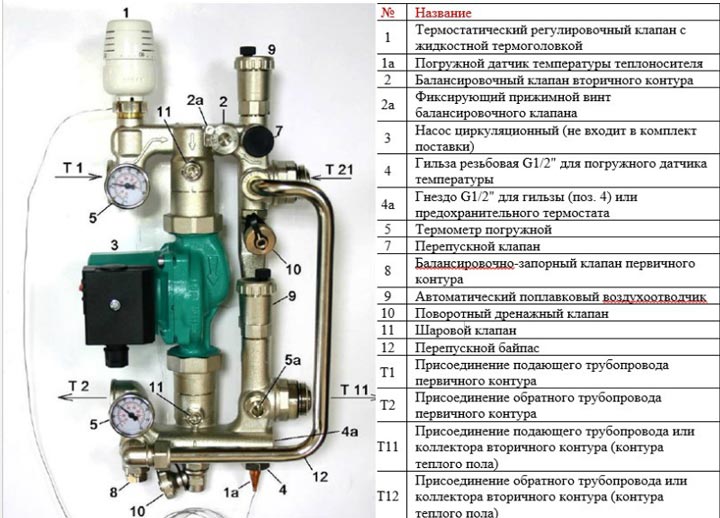

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики

Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1

м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

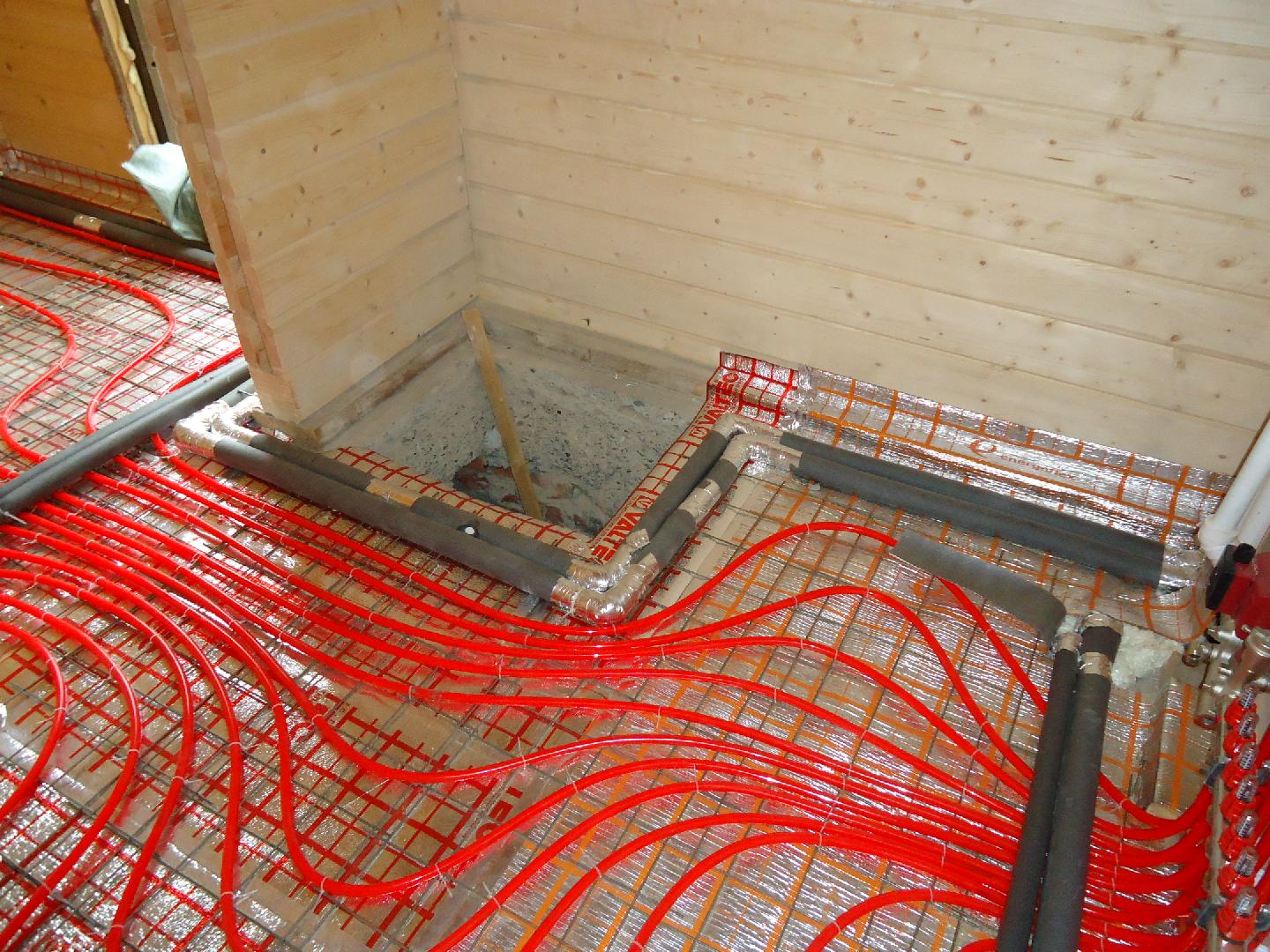

Монтаж труб и заливка стяжки

Сразу стоит подметить! Укладка труб не означает, что можно сразу приступать к заливке новой стяжки. Стяжка монтируется только после запуска системы отопления. Когда трубопровод наполнен горячей водой, водяные контуры спокойной выдерживают рабочее давление, не деформируются, в местах подключения нет течи, можно начинать работы по устройству стяжки.

Проверка готовности теплого пола делается при повышенном давлении. В водяной контур подается вода под давление в 5-6 бар, что в три раза больше обычных рабочих параметров. Под таким давление ваша система должна простоять не менее суток. Далее давление снижают, доводя его до нормальных параметров, выставляют при помощи коллектора оптимальную температуру нагрева жилого помещения. После пуска ваша система должна простоять в рабочем режиме 2-3 дня, в течение которых вы должны внимательно следить за работоспособностью всех элементов и оборудования.

Монтаж стяжки делается при включенной системе в соответствии с определенной технологией. В основе бетонной конструкции лежит песчано-цементная смесь с добавлением пластификаторов. На видео демонстрируется, как можно сделать стяжку для теплого водяного пола своими руками.

Что необходимо купить заранее:

В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:

• Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
• Коллектор для водяного теплого пола;
• Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
• Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
• Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
• Пластиковые хомуты;
• Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.

Особенности монтажа

Перед тем как речь пойдет непосредственно о процессе монтажа водяного пола, стоит поговорить о некоторых особенностях этого процесса

Итак, важно учесть, что во многом тепловая нагрузка любой комнаты будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда других факторов. Придется постараться высчитать теплоотдачу

Если она будет составлять более 100 Вт/м2, то водяные полы нельзя будет применять в качестве основной системы отопления, а только лишь в качестве подогрева полов непосредственно.

Водяной теплый пол чаще всего монтируется под плитку

Длина труб тоже не может быть любой. Она будет зависеть от размера помещения и схемы укладки. Возможно, в одной большой комнате придется прокладывать два, а то и больше контуров. Это относится к комнатам площадью более 30 м2 в первую очередь. И каждый контур будет нагреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору. Однако диаметр труб, шаг укладки между ними и длина должны быть одинаковыми, если магистрали подключаются к одной системе. А от диаметра труб, в свою очередь, зависят длина и шаг контура. Чем он больше, тем длиннее контур может быть.

Трубы для водяного теплого пола

От каждой стены нужно сделать небольшой отступ (около 10-15 см от наружных и до 30 см – для внутренних стен). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительный вариант отопления помещения.

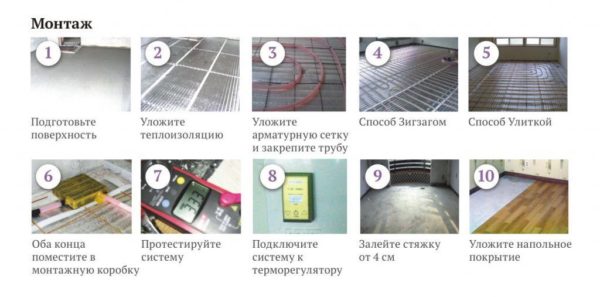

Этапы монтажа водяного теплого пола

Водяной пол – идеальный вариант подогрева для больших помещений, площадь которых составляет более 20 м2. А вот в маленькой комнате лучше выбрать какой-то другой вариант, так как прокладывать водяные магистрали будет очень неудобно. Также стоит остановиться на тяжелом варианте теплого пола по возможности, то есть монтировать его, используя бетонную стяжку. Это самый надежный, хоть и самый длительный вариант, но он идеален для частного дома. Кстати, сама по себе стяжка очень хорошо защищает трубы контура от риска повреждений и сама по себе способна долго удерживать тепло, а значит, поможет сэкономить деньги.

Расчет мощности теплого водяного пола

Преимущества и недостатки теплого пола

Водяной пол

Преимущества:

• Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
• Воздух циркулирует естественно и не пересушивается.
• Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
• Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
• Не зависит от электричества.
• Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
• Более эстетично по сравнению со стационарными радиаторами.
• Большой эксплуатационный период.

Недостатки:

• Система быстро теряет температуру.
• Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
• Большая стоимость работы по монтажу.
• При подключении к центральному отоплению сложно регулировать температуру.
• Уменьшается высота потолков на 10-12 см,
• Нельзя пользоваться напольными покрытиями.
• Очень сложно ремонтировать.
• Сложность при узаконивании в квартире многоэтажного дома.

Электрический пол

Позитивные моменты:

• В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
• Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
• Не занимает полезную площадь в отличии от стационарных батарей.
• Не высушивает воздух в помещении.
• Можно использовать как основной и дополнительный источник тепла.
• Длительный эксплуатационный период, порядка 40-50 лет.
• Безопасный для человека.

Негативные стороны:

• Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
• Большая рыночная стоимость и стоимость установки.
• При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
• Необходимо использовать новую проводку высокой мощности.

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

1. Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
2. Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
3. После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
4. В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
5. После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
6. Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

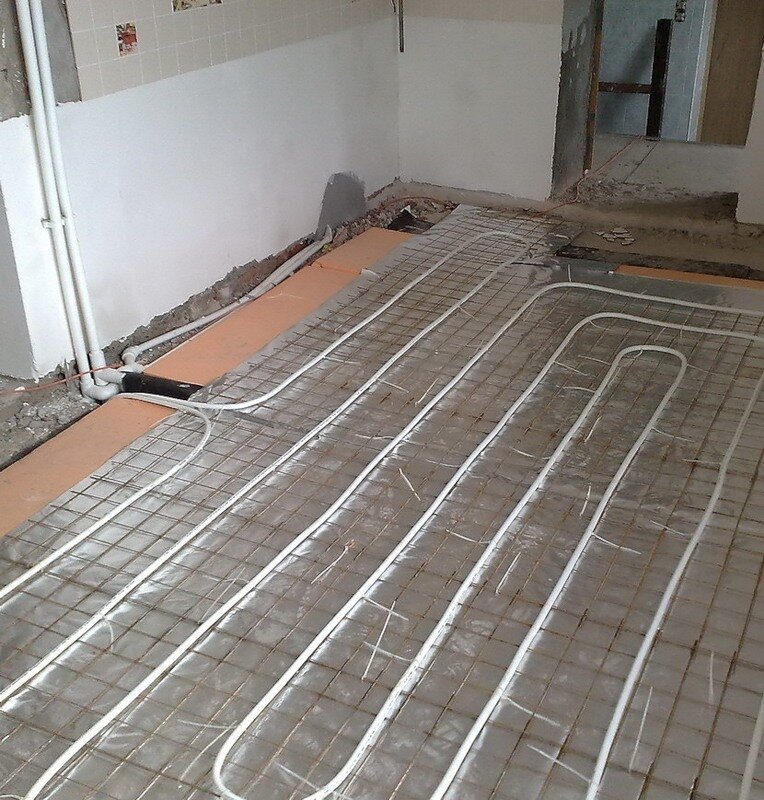

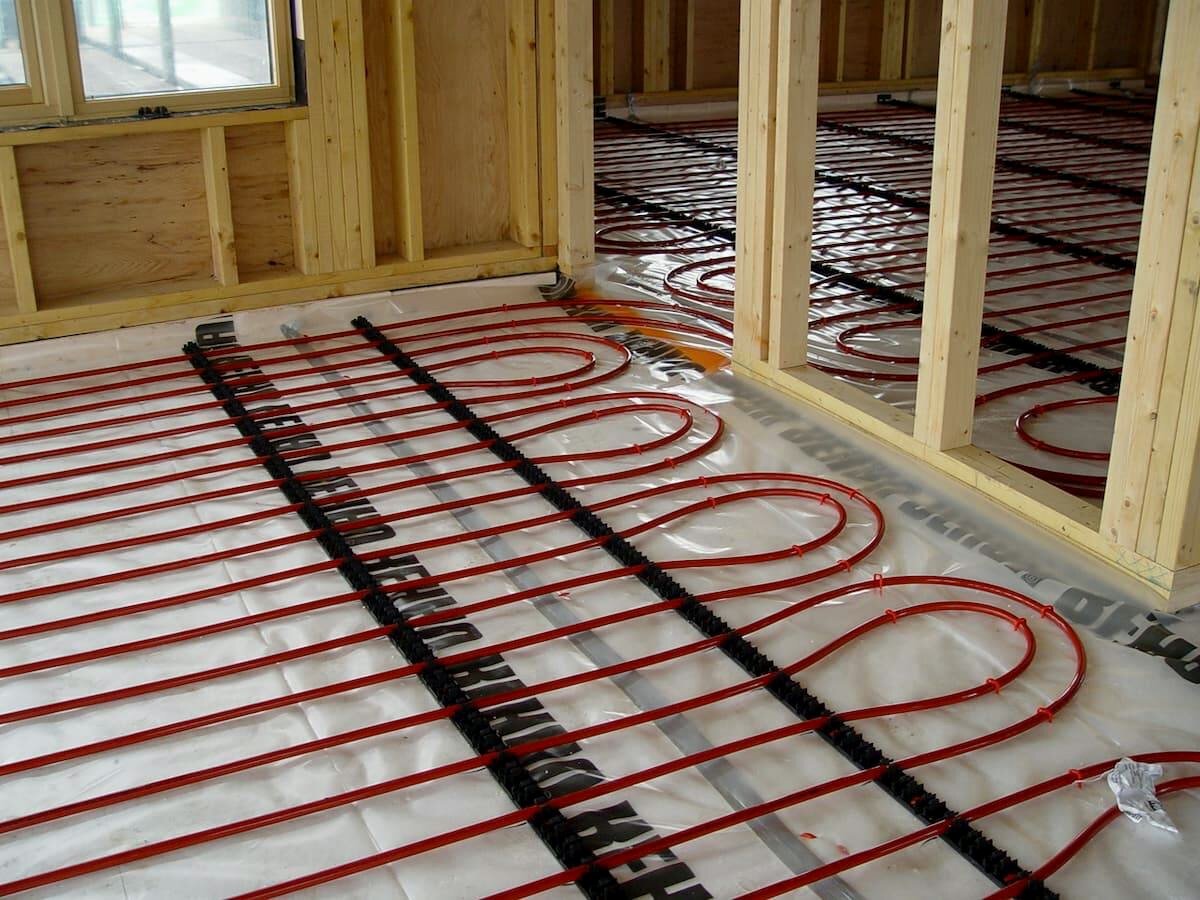

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

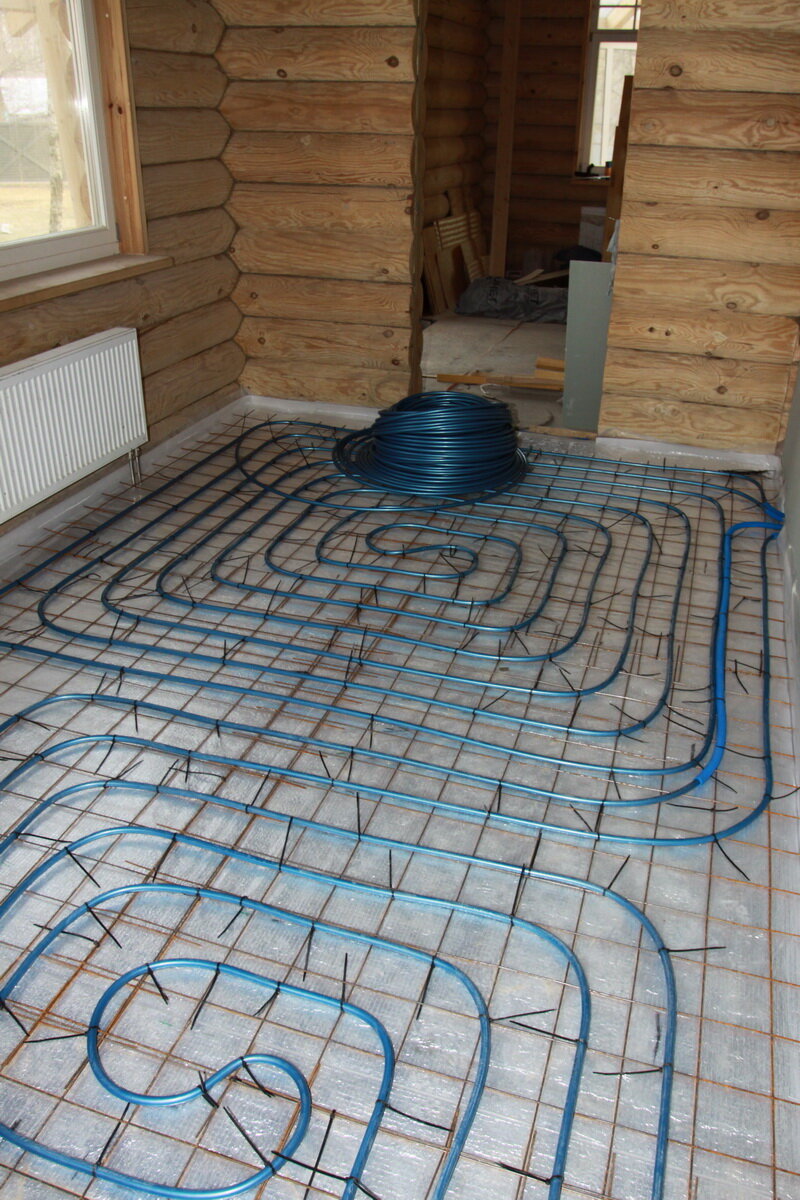

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

Использование теплого пола в ванной

Если планируется использовать данный вид отопления круглогодично, то с санузлом нужно поступить следующим образом. Система управления полом находится всегда не внутри этого помещения. Так как применение отопления подразумевается в отопительный сезон, то по окончании холодного времени года в нем отпадает необходимость. Но кафельные полы в санузлах становятся холодные.

Выход из таких затруднений есть. Обычно специалисты дают рекомендации. Первая – не выполнять монтаж теплого водяного пола в ванной. В этом есть свои преимущества:

• Его заменит электрический теплый пол, который без проблем можно запускать в любой сезон.
• Нет необходимости запускать отопление в теплое время года ради комфортной температуры пола в ванной.
• Потребление электроэнергии в санузлах крайне невысокое.

Вторая рекомендация – изготовить две системы теплого пола. Одна на жилые помещения, вторая с электрическим подогревом для ванны и санузлов. Первая будет отапливать полы с осени до конца весны, вторая будет подогревать пол в ванной тогда, когда это необходимо: в период межсезонья – весна, лето, осень.

То есть в санузле снизу вы делаете водяной теплый пол, затем под плиткой делаете еще и электрический. Здесь требуется аккуратное выполнение монтажа электрического пола, чтобы случайно не повредить водяную систему теплых контуров. При грамотном прокладывании электрического кабеля в специальных матах проблем с этим возникать не должно. Укладка кабеля с шагом 5-10 см обычно не вызывает трудностей. А в помещении будет всегда комфортно и тепло.

УКЛАДКА ТРУБ И ЗАЛИВКА СТЯЖКИ

Области вблизи наружных стен помещения называют «граничными зонами». Здесь рекомендуется уменьшать шаг укладки трубы для того, чтобы компенсировать потери тепла через наружные ограждающие конструкции. Длину одного контура (петли) теплого пола не рекомендуется выполнять длиннее 100–120 м. Предпочтительно, чтобы потери давления в петле не превышали 20 кПа. После раскладки петель, непосредственно перед заливкой стяжки, производится т. н. «опрессовка» – испытание системы под давлением, в 1,5 раза превышающим рабочее, но не менее 0,6 МПа.

При заливке цементно-песчаной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна быть не менее 3 см (максимальная рекомендуемая высота по европейским нормам — 7 см). Цементно-песчаная смесь должна быть не ниже марки 150 на цементе марки не ниже 400 с пластификатором. При заливке стяжки рекомендуется использовать виброрейку для удаления воздушных пузырьков. При длине монолитной плиты более 8 м или площади больше 40 м2 необходимо предусмотреть деформационные швы толщиной не менее 5 мм – для компенсации теплового расширения монолита. При прохождении труб через швы они должны иметь защитную оболочку длиной не менее 1 м.

Пуск системы теплого пола осуществляется только после полного высыхания стяжки (примерно 4 дня на каждый 1 см толщины стяжки). Температура воды при пуске системы должна быть комнатной. После пуска системы следует ежедневно увеличивать температуру подаваемой воды на 5°С до расчетной рабочей температуры.

Среднюю температуру поверхности пола рекомендуется принимать не выше:

• 26°С для помещений с постоянным пребыванием людей.
• 31°С для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов. Температура пола по оси нагревательного элемента должна быть не более 35°С.

Перепад температуры на отдельных участках пола не должен превышать 10°С (оптимально 5°С).
