Выбираем трековые светильники на потолок

Что еще нужно знать

Для изготовления треков используют пластик, алюминий и нержавеющую сталь. Алюминиевые сплавы прочные, легкие, отлично отводят тепло. Пластики дешевые, быстро нагреваются, их легко повредить при механических воздействиях. Сталь стойкая, прочная, но достаточно дорогая. При покупке смотрите не только на характеристики, цену, но и на внешний вид. Останавливайтесь на той модели, которую считаете наиболее привлекательным.

Выше мы уже писали о типах лампочек, которые можно устанавливать в трековые модели. Независимо от серии, смотрите на цветовую температуру – она определяет оттенок светового потока, его комфортность для глаз. Холодные белые тона уместны в коммерческих помещениях, рабочих кабинетах, но спальню сделают неуютной, могут просто раздражать. Основные принципы выбора:

• до 3500 К – желтый теплый свет, создающий уют;
• 3500-5000 К – нейтральный тон (дневной);
• 5000 К и более – белый холодный свет.

С яркостью все проще – на каждый квадратный метр помещения нужно около 215 Лм. Минимальную цену имеют лампы накаливания, но они греются, тратят много электроэнергии. Галогенные источники имеют отличную цветопередачу, тоже нагреваются. Оптимальным в плане соотношения цены, качества, долговечности выбором будут светодиодные лампочки.

Трековые светильники размеры шины могут иметь разные, типы шинопроводов тоже различаются – учитывайте эти параметры при выборе. Число фаз зависит от количества подключенным групп прибором освещения.

Внешнее оформление прибора освещения должно отвечать стилю оформления интерьера. Можете выбирать какое-то одно направление или миксовать классику с хай-теком – как больше нравится.

Принцип работы и компоненты трековых систем

Все трековые системы работают по одному принципу:на токопроводящий элемент (шину) установлены светильники. Он передает рабочее напряжение светильникам, от чего они светятся. В любой момент светильник может быть убран с шины или перемещен другое место.

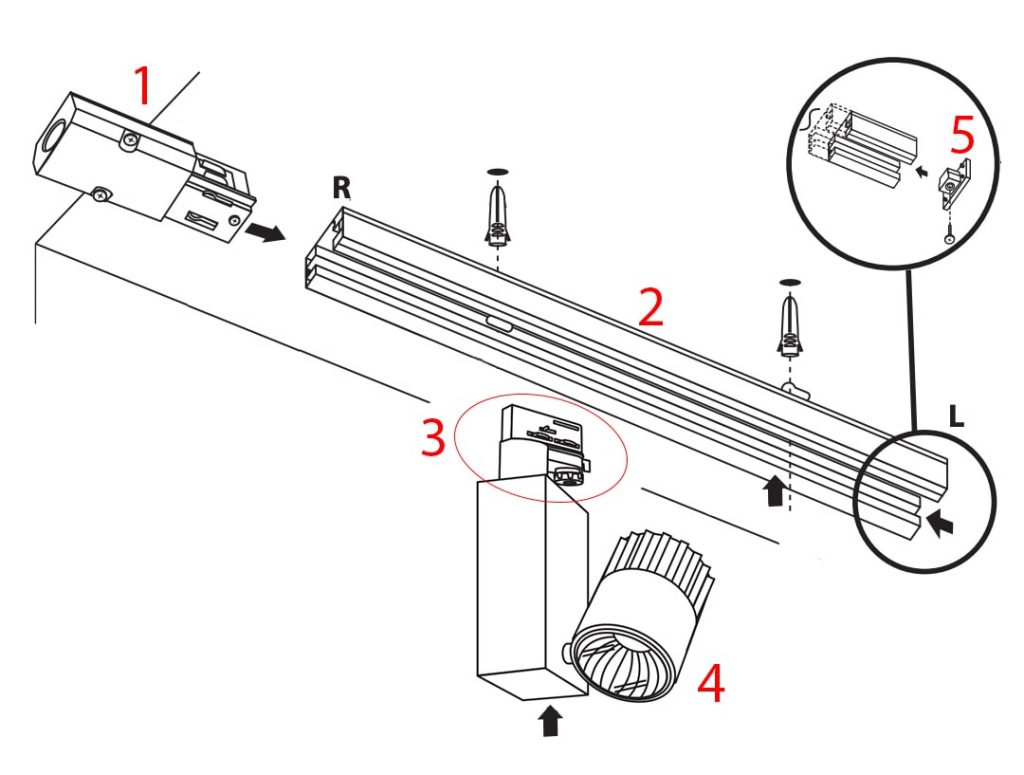

Схема трековой системы

Простая трек-система состоит из таких элементов:

1. ввод питания
2. шинопровод
3. адаптер для светильника
4. трековый светильник
5. заглушка

При составлении сложных конструкций, где запроектированы изгибы и разветвления, шинопровод делят на отрезки (буквально разрезают). Соединяют такие отрезки дополнительными элементами. К ним относят разные типы соединений:

• угловые соединения
• прямые соединения
• гибкие соединения
• Х- и T-соединения

Также в состав трековой системы могут входить:

• заглушки
• механические соединения, изолирующие два отрезка друг от друга
• механизмы-крепления, позволяющие прикрепить к шинопроводу различные неэлектрические объекты (банеры, подвесы, крючки и т.д.)

Обзор комплекта 1-фазной трековой системы

Особенности

Для трек-систем характерны такие преимущества:

• простая установка, замена отдельных составляющих;
• современный дизайн;
• маневренность осветительных приборов (вдоль трека, поворот прожекторов до 360⁰);
• минимальное электропотребление;
• использование разных лампочек одновременно.

Главный недостаток – цена.

Изначально каркасные конструкции использовались при освещении стадионов, складов, дорог, фотостудий, съемках телепрограмм. Используя преимущества мобильных прожекторов, спотов на шинопроводе, дизайнеры стали создавать новые вариации освещения кафе, ресторанов, маленьких квартир, загородных домов.

Трековые осветительные конструкции выполняют функцию освещения, подчеркивают стиль ресторана, создают уютную атмосферу загородного дома.

Все о шинопроводе

Трековый шинопровод – важная часть трековой осветительной системы. Он имеет вид направляющего специального профиля, который применяют в целях крепления осветительных приборов и подачи электричества к каждому светильнику. Внутрь профиля устанавливают медные жилы – токопроводы, определяющие тип шинопровода.

Непосредственно к шинопроводу присоединяют светильники трекового типа. Перемещаются лампочки с плафонами вдоль направляющей, могут фиксироваться на любом участке трека, снова перемещаться. Именно гибкость решения нравится многим покупателям. Также в одной системе можно устанавливать светильники разных стилей исполнения, мощности. Получается своего рода «конструктор», комплектовать который вы сможете так, как нужно.

Что дает число фаз

Трековые шинопроводы имеют разное число фаз. Различия между ними заключаются в том, что внутри профиля будут проходить только нулевой и фазный проводок либо 4 жилы – нулевая и три фазных. Чем сложнее конструкция, тем больше возможностей у прибора. Например, однофазный шинопровод может осуществлять включения-выключения светильников только одновременно. Трехфазный подойдет для управления тремя разными группами в любом порядке.

Если нужен диммер

Очень часто сегодня делают диммируемое, то есть регулируемое освещение. Для его организации можно использовать шинопровод специального стандарта – DALI или Digital Addressable Lighting Interface. Он предоставляет возможность для адресации, от стандартного отличается наличием пары дополнительных жил. Конструкция более сложная и, соответственно, дорогая, зато она позволяет создавать эффектную систему освещения с максимальным перечнем регулировок.

Шинопровод: магнитный или обычный

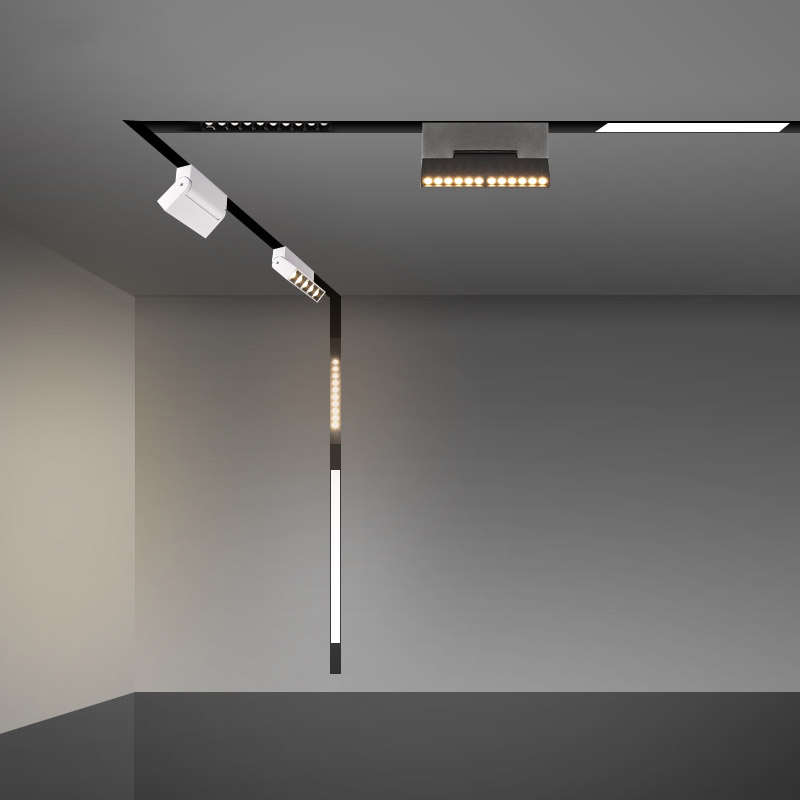

Все более популярными сегодня становятся магнитные шинопроводные трековые системы. При выборе смотрите на адаптер, он может быть обычным или оснащается специальными магнитами, удерживающими прибор освещения внутри шины. Сами треки имеют ряд конструктивных отличий от классического шинопровода. Эксплуатация удобная, простая, безопасная. Для осуществления подключения достаточно будет вставить светильник в сам трек.

Как заменить лампочку в сгоревшем светильнике?

В современных моделях нет никаких лампочек. В них все обычно собирается на светодиодах.

Это раньше туда ставили мощные галогенки.

Поэтому, если у вас сгорел трековый светильник, то скорее всего придется менять его целиком, либо перепаивать светодиод.

Есть модели с одним большим COB светодиодом.

А есть со множеством маленьких SMD (плохой вариант).

Такие даже можно попробовать отремонтировать самостоятельно. По принципу ремонта перегоревшей светодиодной лампочки.

Положительный момент заключается в том, что если вы купили трековую систему не на Али, а в фирменном магазине, то там обычно идет 5-ти летняя гарантия.

И в случае каких-либо проблем, светильник меняют на другой бесплатно.

По возможности выбирайте светильники с линзой внутри корпуса, а не рефлектором.

Линза дает более комфортное и качественное освещение. Кроме того, поставив другую линзу, можно получить уже другой угол рассеивания и совершенно другой пучок света.

И все этого без замены самого светодиода.

Питание трековых систем

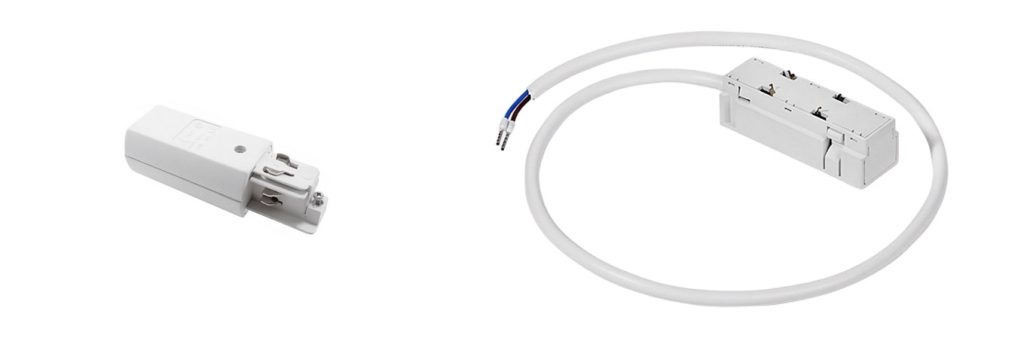

Треки подключаются к сети с помощью ввода питания. Его также называют: токоподвод, штепсель, разъем питания, подвод энергии, “живой” конец, клеммная колодка, заглушка с клеммой, power feed (connector), power end, feed-in, live end.

1- и 3-фазные шинопроводы питаются напрямую от 220 В, а магнитные и другие низковольтные трек-системы нуждаются в дополнительной установке блока питания. Конструктивно ввод питания может быть:

Ввод питания с одной стороны – на одном из концов шинопровода. Он также может иметь кабель.

Центральный ввод питания (line feed-in) выглядит как прямое соединение, но подключается к сети и питает оба конца трека.

Потолочная чаша для подключения трека в любом месте (floating canopy).

У некоторых производителей трековые соединения имеют возможность подключаться к сети и играть одновременно роль ввода питания.

Кроме того, производитель обязательно указывает, если нужны преобразователи тока и их характеристики, а также описывает ограничения. Например, для магнитной системы LTX In_Line нужен блок питания 48V DC и на каждые 10 м трека необходимо устанавливать отдельное питание.

Что это

Трековый светильник имеет вид модульной системы, которая может изменять направление потока света, перемещаться внутри выделенного пространства без необходимости отключать питание. Конструкция фиксируется на потолке, можно подвешивать ее на тросы.

Особенности треков:

• источники объединяют в рамках единой системы электромонтажа;
• в состав набора оборудования могут входить разно- или однотипные приборы, которые имеют разную мощность, дизайн;
• вы можете сконцентрировать световой поток на нужных именно вам зонах;
• с учетом текущих задач приборы освещения убирают вообще либо поворачивают в требуемую сторону.

Чем вам могут быть интересны треки

Трековые светильники имеют такие преимущества:

• Простой быстрый монтаж, возможность проведения работ своими силами.
• Максимальное удобство, продуманный функционал.
• Маневренность, мобильность, возможность перемещения системы освещения по помещению или установки в новом месте.
• Долговечность, обычно такие приборы нормально работают в течение 15 лет и более (но многое будет зависеть от качества их изготовления, отсутствия негативных механических воздействий).
• Низкие показатели энергопотребления.
• Экобезопасность, гигиеничность, простой уход.
• Возможность получения направленного светового потока в нужном направлении.
• Быстрая установка на любые потолки, включая подвесные, гипсокартонные перекрытия.
• Футуристичный внешний вид, который будет уместен в разных интерьерах.

Привлекательный дизайн заслуживает особого внимания. Использовать такие светильники можно как предмет декора, они уместны в интерьерах, оформленных в современном ключе. Светильники создают свою особенную эстетику, формируют уникальную, уютную атмосферу.

Классификация трековых систем

По напряжению

По подаваемому на шинопровод напряжению трековые системы делят на:

• высоковольтные (одно-, двух- и трехфазные) – на шинопровод в данных системах подается бытовое напряжение 220 В переменного тока
• низковольтные (магнитные, тросовые, веревочные и другие) – такие системы работают на пониженном напряжении, которое обычно варьируется в диапазоне от 5 В до 48 В.

Высоковольтные треки более распространены из-за простоты их конструкции и меньшей стоимости в сравнении с низковольтными.

Низковольтные системы в зависимости от конструкции токопроводящего элемента могут очень сильно отличаться. В роли шинопровода в таких системах может быть:

• магнитная шина, состоящая из металлического профиля, внутри которого размещены проводники электрического тока и магнитная пластина, к которой буквально “приклеиваются” светильники. Последующее перемещение светильников вдоль такой шины – очень простой процесс.
• пара токопроводящих тросов, натянутых в пространстве помещения, к которым крепятся светильники. Примером такой системы – Trio 777710506 Avignon.
• стержень, на который насаживаются светильники и на поверхности которого с противоположных сторон имеются два проводника.
• и многие другие варианты.

По количеству фаз

В зависимости от количества фаз в шинопроводе трековые системы бывают:

• однофазные – самые простые и популярные системы для домашнего применения.
• трехфазные – более продвинутые трековые системы для, которые позволяют отдельно включать светильники несколькими группами а также позволяют на один шинопровод включить больше светильников, чем однофазные. Такие системы обычно используются на бизнес-объектах.
• двухфазные – не особо распространенные системы, которые можно считать немного улучшенной версией однофазных систем.

По способу крепления

По методу установки трековые системы бывают:

• встраиваемые (recessed)
• накладные (поверхностного монтажа, surface)
• подвесные (suspended)

Что такое трековая система

Трековые системы освещения появились в продаже не так давно, но уже прочно занимают свою нишу на рынке осветительной техники.

Называются они так от английского слова «Track», что в переводе означает следовать. Это слово полностью характеризует возможности системы

Она сделана таким образом, чтобы источники света могли перемещаться в пространстве без отключения от питания, и освещать нужные зоны, путем поворота прожектора.
Новинка сразу полюбилась многим дизайнерам и ее стали активно применять в создании красивых современных интерьеров, причем практически для любых комнат – об этом поговорим в отдельной главе.
Стоит сказать, что внешний облик трековых светильников необычен и сразу привлекает к себе внимание – посмотрите хотя бы фото сверху.
Возможностей функциональных у них тоже хватает – многие системы дополняются прочим оборудованием.

Особенности конструкции

Помимо названия «трековая», можно также услышать – светильники на шинопроводе. Тоже довольно емкое название, отражающее суть приборов.

• Эти устройства отличаются от прочих универсальностью, так как все источники света объединены в одной электромонтажной системе.
• Состоит такая система из нескольких однотипных или разнотипных светильников, размещенных на траверсе – металлической направляющей, позволяющей передвигать светильники, как по рельсам.
• Эта особенность позволяет концентрировать световой поток на необходимых зонах помещения.
• Траверса или, правильнее, шинная система используется не только механически. Ее устройство предполагает подачу напряжения к каждой контактной группе светильников.

Минитрековая система освещения

В состав системы входят также электромонтажные суппорты или соединители, которые дополняют шины в местах поворотов и изгибов. Они бывают: поворотными, гибкими, крестообразными, г-образными, т-образными и п-образными.

Разнообразие соединителей

• Никакая система не будет работать без непосредственного источника света. Лампы применяются тут разные, но чаще остальных речь идет о галогеновых и светодиодных, особенно последних.
• В состав также входит кабель для подключения питания, трансформатор, подвесы, позволяющие опускать систему на нужную высоту, а также система управления.

В местах окончания шинопроводов устанавливаются декоративные заглушки, которые попутно являются стопором для передвигающихся светильников. Сами светильники в большинстве своем оснащены поворотным механизмом, который позволяет задать угол наклона или развернуть его совсем в другую сторону.

Конструктивно поворотные механизмы часто очень непохожи друг на друга. Вот несколько фотографий, демонстрирующих многообразие инженерной мысли.

И поверьте, мы показали лишь каплю в море. Как мы говорили, эти системы полюбились дизайнерами, что и дало такой толчок в развитии форм и конструкций.

Классификация

Отличаться трековые системы освещения могут не только внешне, но и по типу питания и способу монтажа.

• В первом случае выделяют однофазные трехфазные модели. Число фаз напрямую влияет на количество светильников в системе, а также на сложность управления ими.
• Работают при этом оба типа систем в основном от напряжения в 12В, для чего и применяется трансформатор. Такой подход делает конструкцию более безопасной и экономичной в плане энергопотребления.

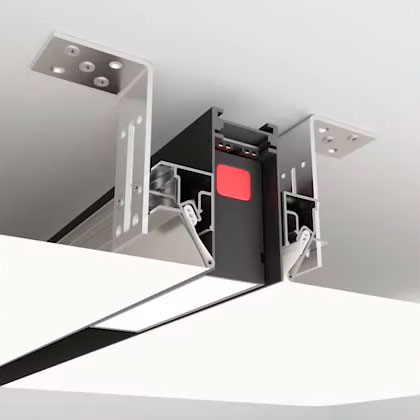

Встраиваемые системы устанавливать намного сложнее

• По типу монтажа различают встраиваемые и поверхностные варианты. В первом случае под шинопровод делается ниша в потолке, в которую она погружается. Снаружи остается лишь та часть конструкции, которая требуется для перемещения светильников.
• Установка сопровождается сложной подготовкой потолка, а значит, провести ее можно только во время выполнения ремонта. По этой причине данные устройства получили меньшее распространение. Однако стоит отметить, что выглядят такие системы очень технологично, и если вы являетесь поклонником стиля хай-тек, они придутся вам по вкусу.

Поверхностная система

С поверхностной системой тоже могут возникнуть сложности во время установки, но только на натяжной потолок – для нее требуется закладная. К остальным типам потолков выполняется крепление за счет дюбель-шурупов или саморезов.

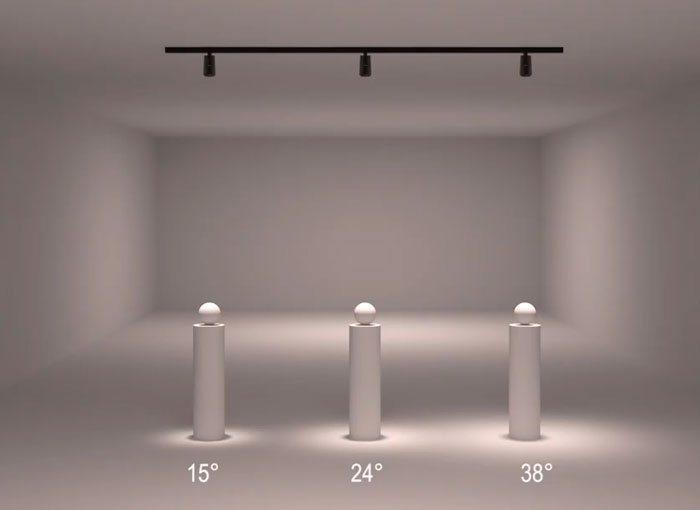

Акцентный и рассеянный свет

Трековые светильники разделяют на две большие группы:

направленного или акцентного

рассеянного света

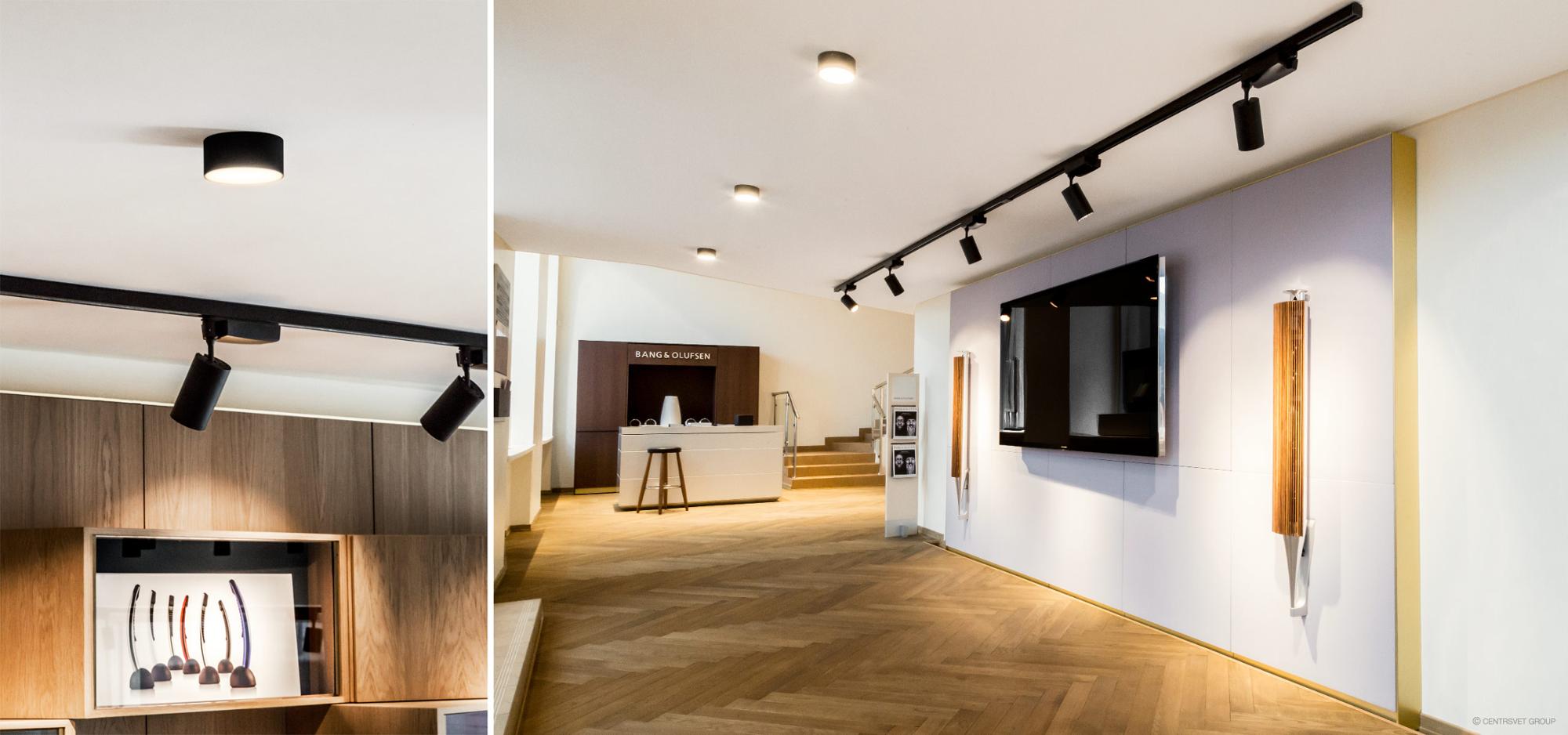

Акцентные больше применяют в галереях для подсветки картин или экспонатов.

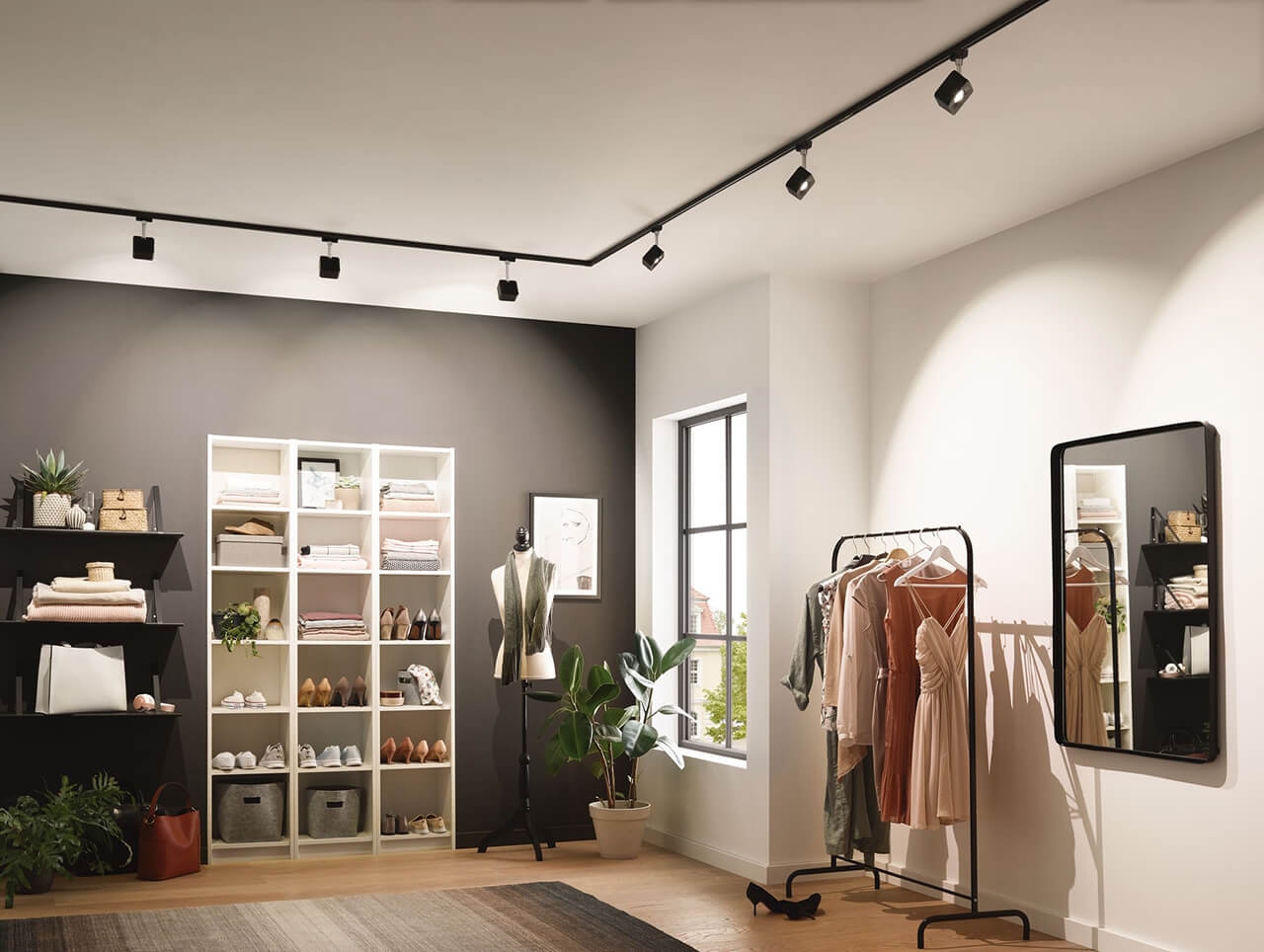

А также в ритейле (кафе, магазинчики)

Там очень важно подсветить нужный товар определенным акцентным светом, который будет способствовать продажам

Даже если товар так себе.

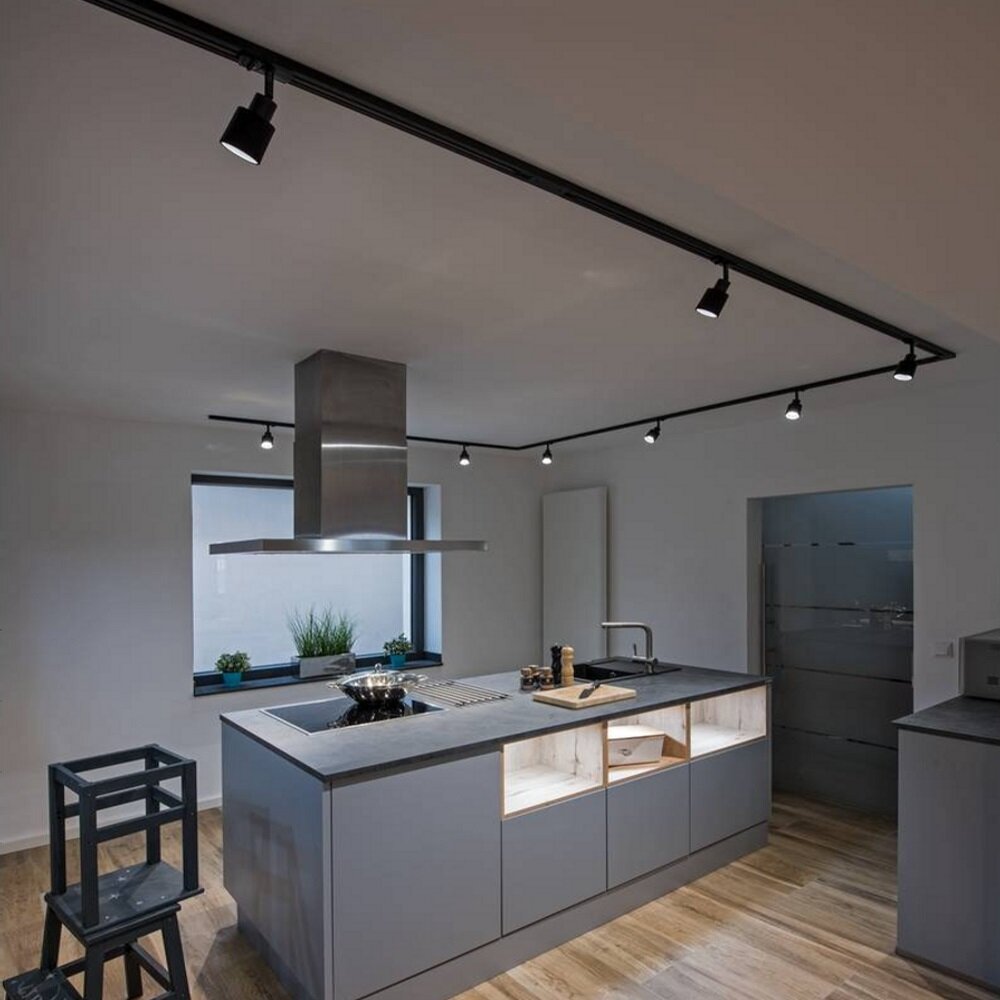

Дома трековую систему обычно дробят на две части:

50% рассеянного света

Для создания комфортной общей обстановки.

50% акцентного

Для выделения локаций на стенах.

Ошибка №9

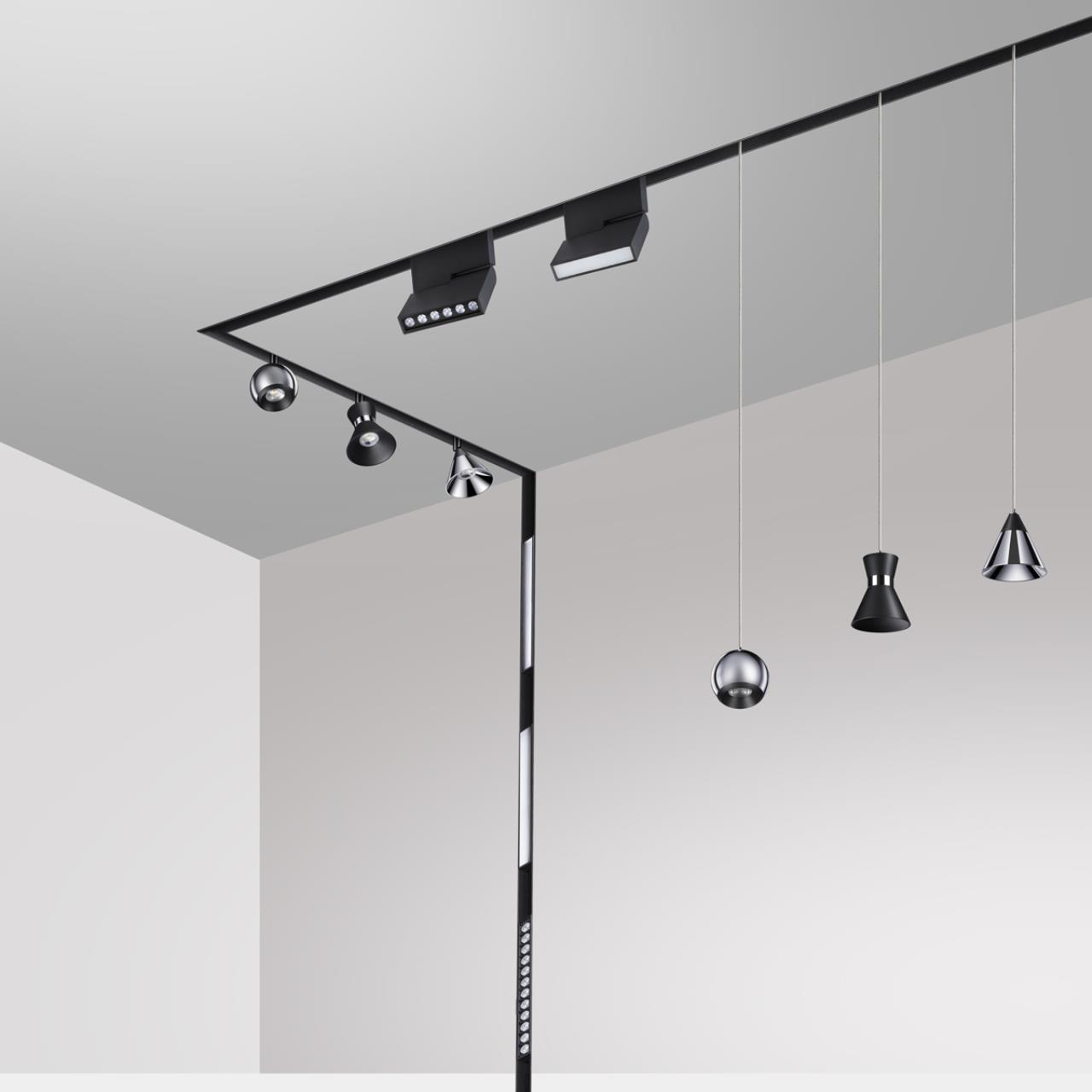

Многие до сих пор заблуждаются, считая, что трековое освещение – это грубые цилиндрические колбы с лучом света, сконцентрированным в одну точку.

Вовсе нет. Есть масса разновидностей, отличающихся по форме, дизайну, материалу, размерам.

Это могут быть подвесы или даже светильники в тканевых абажурах.

В каталогах производителей есть масса вариантов для любого интерьера.

Шинопровод

Шинопровод – это металлический короб с проводами внутри. Его еще могут называть: токопровод, токошинопроводник, трек, трековая шина, рельса. Фазы или контуры шинопровода – количество токопроводников (жил), которые подключаются к сети.

В однофазном шинопроводе одна жила передает энергию, в двухфазном – две, а в трехфазном – три жилы. Независимо от количества фаз шинопровод снабжается еще одной жилой, которую называют ноль или нейтральный проводник. По нему остаточный ток возвращается по контуру, а в случае обрыва он выравнивает напряжение, не допуская короткого замыкания.

Кроме того, в шину могут быть добавлены жилы протоколов (например, DALI), которые позволяют диммировать светильники или добавляют продвинутые возможности SMART-управления, но светильники в этом случае также должны поддерживать соответствующий протокол управления (см. Рис. 4).

Главным ограничением шинопроводов по мощности является допустимая сила тока на каждую фазу. Эта величина обычно колеблется в пределах от 2 А до 16 А (ампер).

Шинопровод можно изгибать специальными устройствами и разрезать обычной ножевкой по металлу, что позволяет создавать уникальные сложные системы освещения.

Рис.1 Однофазный шинопроводN – ноль, L – фаза
Рис.2 1-фазный шинопровод с тремя проводами
Рис.3 Трехфазный шинопроводN – ноль, L1, L2, L3 – фаза

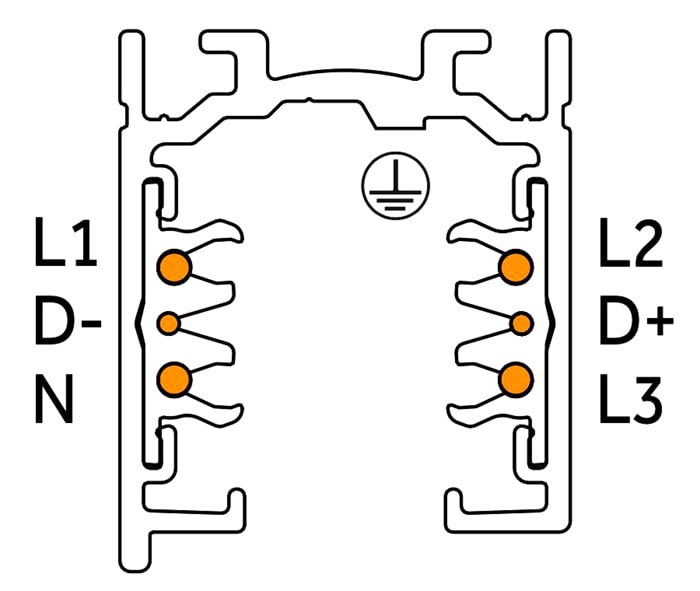

Рис.4 3-фазный шинопровод с протоколом DALID – провод протокола DALI

Устройство и особенности

Трековые светильники — это система, состоящая из двух частей:

светильник

направляющий профиль или трек

Внутри трека спрятаны медные шинки, по которым и подается напряжение до светильника.

Этот профиль называют шинопроводом.

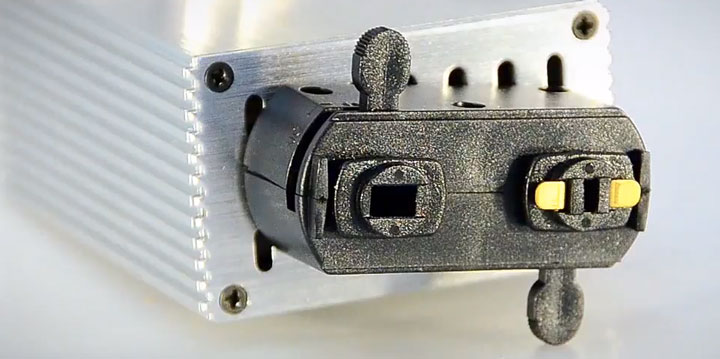

Сам светильник имеет два поворотных рычажка. Один – для фиксации или отстегивания устройства от шинопровода.

Другой – для включения или отключения контактов-ползунков. Повернув этот рычажок, светильник можно прямо под напряжением перемещать вдоль трека.

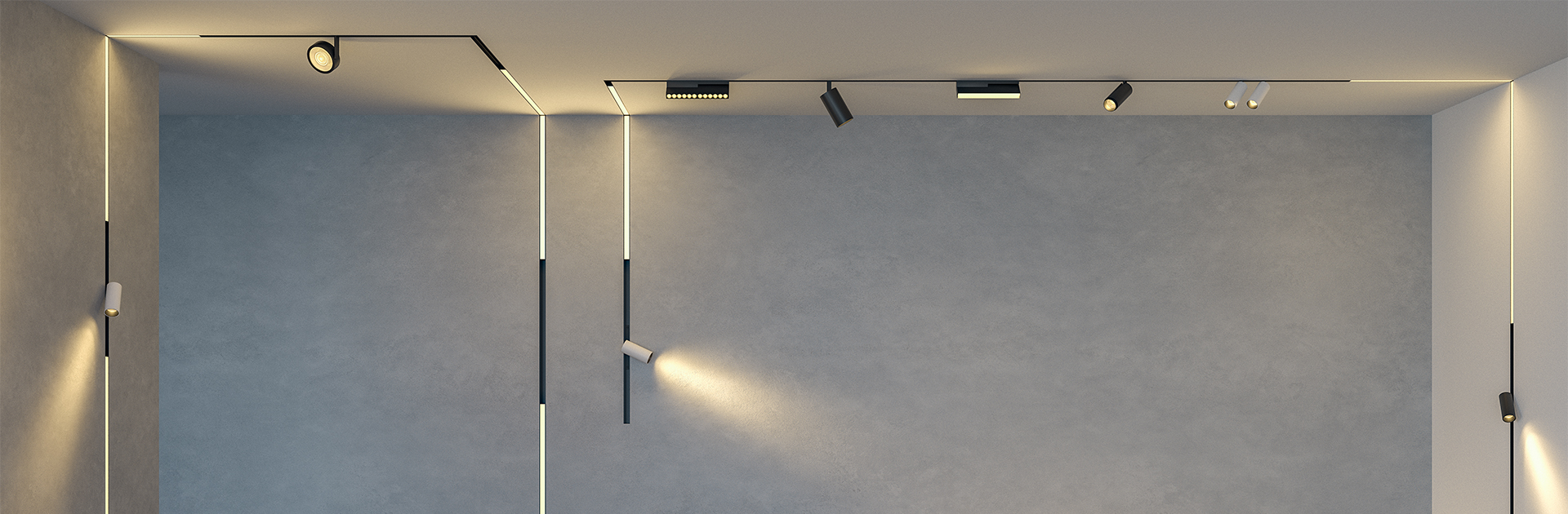

А еще есть магнитные трековые системы. Там вообще все выполнено на магнитном принципе.

Отлепил светильник, приложив небольшое усилие, снял и примагнитил его в другом месте. Это как подключить зарядку от Macbook.

Попробуйте также легко заменить точечный светильник в натяжном потолке ?

Полезно знать

• Наиболее востребованная разновидность трековых светильников – со светодиодами. У данного варианта много преимуществ, включая экономию электричества до 70% (если сравнивать с лампочками накаливания). УФ и ИК излучение светодиоды не выделяют – это делает их, во-первых, безопасными, во-вторых, идеальными для использования в торговле (лампочки не будут искажать цвета).
• Приборы на шинопроводах с учетом желаемого эффекта можно крепить на стенах, потолках либо подвешивать на тросы.
• Настенные модели устанавливают в больших комнатах с низкими потолками, поскольку для потолочных просто мало места.
• Если нужно визуально расширить пространство, направьте свет от приборов вверх.
• На улицу пластиковые источники света не годятся, они быстро придут в негодность – нужен металл. Для установки в помещениях выбирайте любой вариант.

Все о монтаже треков

Треки бывают подвесными, встраиваемыми, накладными. Каждый тип имеет свои особенности, привлекательный дизайн, подбирайте вариант с учетом параметров интерьера.

Монтаж можно сделать и своими силами. Порядок действий:

1. Создание разметки для подготовки монтажных отверстий с интервалами в 10 см (примерно). Между светильниками выдержите интервалы хотя бы 20 см.
2. Фиксация дюбеля в основном потолке.
3. Размещение точек прохождений подвеса через потолочное перекрытие, создание отверстий около 2-3 мм в диаметре.
4. Отмер оптимальной длины подвеса, обрезка.
5. Пропуск троса через отверстия шинопровода, крепление подвесов к потолку с применением дюбелей.
6. Подключение питания к шинопроводу.
7. Установка приборов освещения на шинопровод, подача питания.

До начала установки подготовьте все необходимое – это флюс, ударный перфоратор или дрель, электрический паяльник мощностью до 60 Вт. Также вам пригодится припой на основе свинца и олова, марка ПОС 60. Для снятия изоляции с проводков используйте монтажный нож.

Совместимость светильников из разных трековых систем

Безошибочно работающее правило звучит так:

Но если погрузиться в вопрос детальней, то можно выявить такие закономерности:

• однофазные светильники не устанавливаются на трехфазный шинопровод, и наоборот. Для решения такой задачи нужно установить на светильник новый трековый адаптер, соответствующий нужному шинопроводу (но этот способ на практике почти никогда не используется).
• 95% однофазных трековых систем, продаваемых в Украине, совместимы друг с другом, но с некоторыми особенностями:
  • однофазные светильники одного производителя можно устанавливать на однофазный шинопровод другого производителя.
  • форма шинопровода и соединительных элементов может немного различаться у разных производителей, поэтому шинопровод и соединительные элементы в одной проектируемой системе лучше использовать только из одной серии одного производителя.
• предложение трехфазных трековых систем в Украине существенно меньше, чем однофазных. Из-за меньшей выборки данных для анализа нельзя уверенно утверждать о совместимости трехфазных трековых светильников и шинопроводов у разных производителей. Рекомендуем использовать трехфазные светильники и шинопровод только в рамках одной серии одного производителя.
• магнитные трековые системы различаются шириной профиля, поэтому совмещать светильники и шинопровод от разных производителей не рекомендуется.
• каждая низковольтная трековая система достаточно уникальна, поэтому совмещать элементы из разных серий не рекомендуется.

Какой бренд лучше – топ производителей

Что касается брендов, то совет здесь один – закупайте одного понравившегося производителя.

Ошибка №15
У низковольтных магнитных систем (48V-24V) светильники разных производителей не подходят к чужим шинопроводам.

То есть, они не взаимозаменяемы. Вы просто не сможете нарастить трек и повесить дополнительную светоточку, если это продукция не одной и той же фирмы.

Если же у вас получится каким-то чудом это сделать, то вы легко можете потерять гарантию на все оборудование!

А вот краткое резюме по трем ведущим производителям трековых светильников в нашей стране. Это чисто для понимания, где лучше применить то или иное решение.

Для просмотра информации по каждой вкладке нажмите на плюсик.

Ну и для тех, кто не особо притязателен ко всякого рода брендам ?

Подробнее

https://youtube.com/watch?v=1dudeu0SU1s%3F

Крепеж на потолке

На какой вид потолка можно монтировать сие чудо?

Ошибка №6
На любой.

Если только на самом светильнике не указано, что он предназначен для определенных типов потолков. Проверяйте это еще на стадии подбора.

В остальных случаях это действительно универсальное изделие. Подойдет хоть натяжной, хоть гипсокартонный, хоть голый бетон.

Еще некоторое время назад многие строительные бригады, занимающиеся комплексным ремонтом, отказывались делать натяжные потолки, когда узнавали, что у клиента будет трековое освещение.

Сегодня без особых проблем можно достать специальный профиль и под это дело.

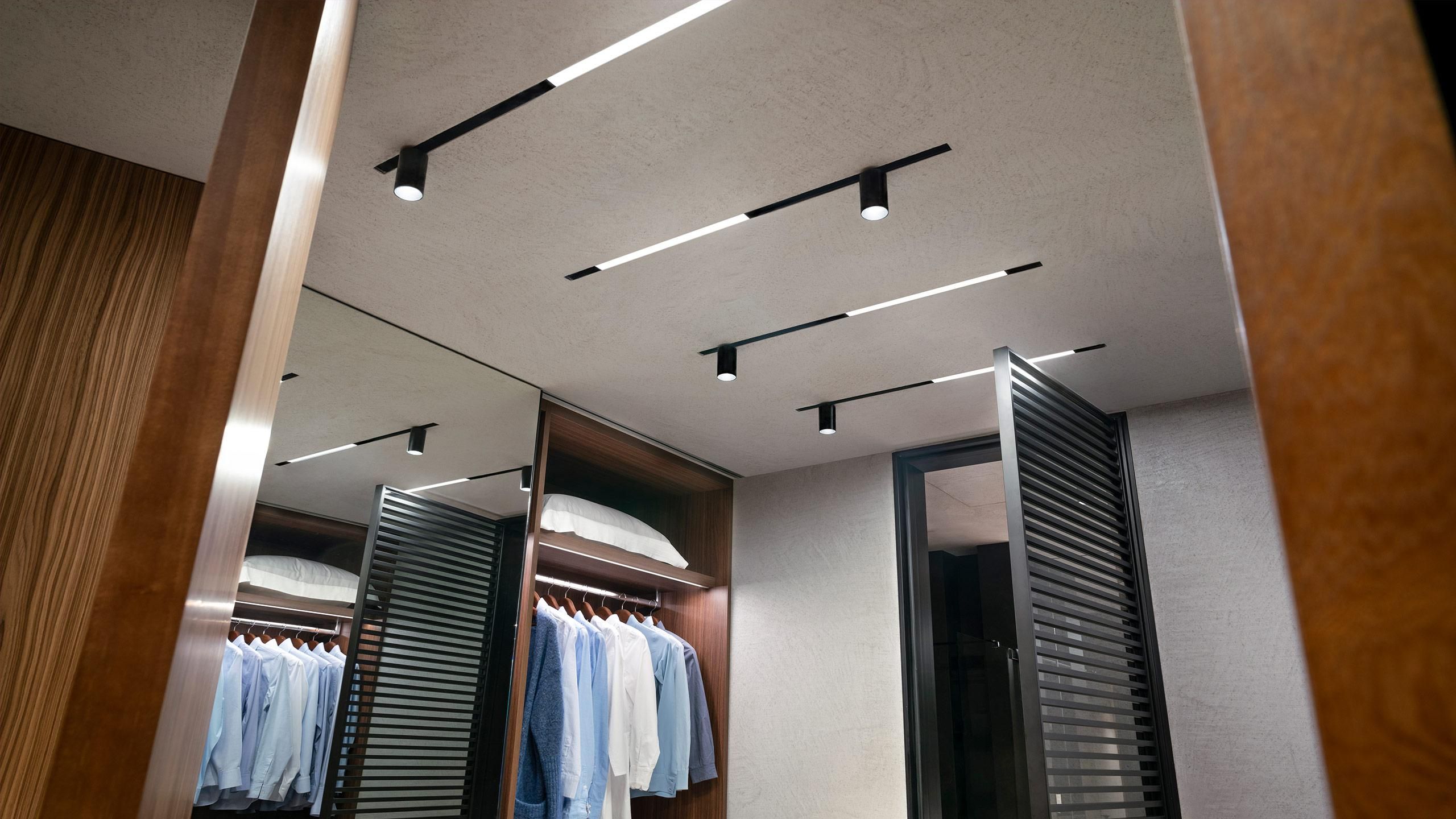

Для гипрока больше подходит встраиваемый трек. Это когда шина встраивается во внутрь и не выступает за плоскость потолка.

Для бетонных плоскостей применяется накладной монтаж на обычных саморезах или дюбелях.

При наличии очень высоких потолков всю конструкцию можно собрать на подвесных тросиках.

Ошибка №7
Правда не забывайте про ограничения по весу и количеству светильников.

При подвесе это обычно не более 5шт по 5 кг на 1 метр.

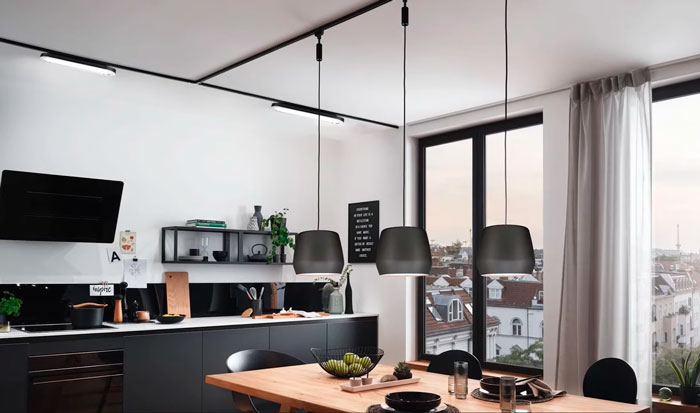

Подвесные модели чаще всего используют над кухонными островками, обеденными столами, барными стойками.

Не хотите портить потолок? Размещайте треки прямо на стене!

Ошибка №8
Только не занимайтесь такой бесполезной вещью, как встроенные в стену линейные модули.

Никакой функциональности подобное освещение не несет, и даже вредит зрению.

Главное правило размещения любых светильников – делать это так, чтобы свет от них не бил прямо в глаза.

А с боковой засветкой именно это и получается. Вы не сможете нормально сидеть напротив такой стены.

Даже периодически проходя мимо, каждый раз будете получать неприятный “удар” по глазам.

Дополнительные элементы

Стандартные каркасы имеют длину 1, 2, 3 и 4 м. В зависимости от дизайна помещения направляющие профили можно укорачивать (отрезать нужный размер при помощи простой ножовки по металлу), соединять в разные геометрические фигуры (квадраты, прямоугольники, ромбы) с помощью коннекторов (соединений). Коннекторы бывают нескольких видов:

1. Линейные коннекторы – при увеличении длины (к шине 4 м добавить 35 см, чтобы получить шинопровод 435 см).
2. Угловые соединения – при объединении конструкции под углом 90⁰.
3. Т-образные – сбор 3 шинопроводов.
4. Х-образный коннектор – объединение 4 секций в одну систему.
5. Гибкие соединения – соединения конструкций на разной высоте.

Заглушки ставят по краям конструкции для защиты от поражения током, как элемент декора.

Как крепятся

Различают несколько способ крепления каркасов:

• Подвесной – собирается внизу (на полу), дополнительно нужны подвесы (трос) от 1 до 5 м, фиксаторы, крепежные скобы, декоративный колпачок. Расстояние между тросами не более 1 м, для равномерной нагрузки. Для высоких потолков.
• Накладной – самый простой способ, рельса крепится на потолок или стену саморезами, винтами через каждые 20 см. Обязательно рассчитать допустимую нагрузку (1 м шинопровода – 5 ламп). Для низких потолков.
• встраиваемый – стоит планировать заранее, при монтаже потолка, стен, натяжных потолков.

При значительном весе конструкции дополнительно используют усилители внутренних стыков.

Термины и обозначения

L (L1, L2, L3)

Обозначает названия фазного провода – Line (линия). Также, могут использоваться слова Lead (жила), Live (“живой”, под напряжением), Hot wire (“горячий” провод). Если рядом c L стоит R, эта буква означает стороны – лево (Left) и право (Right).

N

Общепринятое название нулевого рабочего проводника, так назвываемого нулевого проводника или просто Ноль (Нуль). Сокращено от слова Neutral (нейтральный) или Null (ноль).

PE

Нулевой защитный проводник, сокращение от Protective Earthing (защитное заземление), заземление, земля. Иногда просто earth, ground.

Rail

Рельса, шинопровод.

Circuit, Phase

Контур, то есть обозначает фазность.

Wire

Провод, иногда может означать фазу. Например, 3 wire rail значит трехфазный шинопровод, но 3 wire single circuit означает однофазный шинопровод с 3 проводами (фаза, рабочий и защитный ноль).

48V DC

Обозначает потребность в блоке питания на 48 вольт (для низковольтных систем).
