Как правильно крепить трубопровод
Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.
Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.
При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены
Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).
На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.
Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.
Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:
- Z-образные;
- П-образные;
- Г-образные
- кольцевые.
Правила работы с компенсатором:
После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.
Ведущие производители, чьи фитинги стоит приобрести в первую очередь
При выборе фитингов стоит обращать внимание на производителя. Необходимые комплектующие предлагают компании, занимающиеся выпуском полипропиленовых труб
Мы советуем обратить внимание на продукцию:
- Valtec. Российско-итальянский производитель использует коническую форму раструбов. Такое конструктивное решение значительно упрощает процесс соединения полипропиленовых труб. В его каталоге представлены смешанные изделия, позволяющие соединять элементы посредством сварки и резьбового соединения. Восьмигранная форма части с резьбой делает возможным использование стандартных ключей. Максимальный диаметр соединяемых элементов 50 мм;
- Banninger Kunststoff-Produkte, GmbH. Немецкая компания использует для производства фитингов высококачественный пластик, обладающий повышенной прочностью и химической инертностью. Изделия подходят для монтажа системы водоснабжения. Имеют более высокую стоимость по сравнению с аналогами;
- Wavin Ecoplastic. У чешского производителя в качестве сырья выступает химически нейтральный полимер. Оптимальный вариант для устройства питьевого водопровода;
- Kalde. Продукция турецкого производителя отличается высоким качеством. Можно найти фитинги для полипропиленовых труб с различным диаметром;
- Tebo. Турецкая компания предлагает фитинги, позволяющие соединять полипропиленовые трубы диаметром 20–160 мм. Они способны выдержать рабочее давление 10–25 бар;
- SPK. Ещё одна турецкая компания выпускает фитинги на немецком оборудовании, используя сырьё из Нидерландов. Отличаются высокой проходимостью при небольшой толщине стенок.
Wavin Ecoplastic – безопасная продукция
Типы материала для изготовления полипропиленовых фитингов
Трубы и фитинги ПП могут быть изготовлены с применением полипропилена разного состава, что влияет на тепловую устойчивость изделия. В зависимости от этого существует три модификации исходного материала: гомополимер, рандом-сополимер и блок-сополимер.
Полипропиленовые фитинги бывают гомополимерными, блок- и рандом-сополимерными
Первый тип изделий маркируется РРН или РР-1. Элементы изготавливаются из полипропилена с добавлением модифицирующих добавок в виде антипиренов, нуклеаторов и антисептиков, благодаря которым конечная продукция обладает определенными свойствами. Такие трубы и фитинги используются исключительно для монтажа сети подачи холодной воды.
Второй вид полипропиленовых труб и фасонных частей маркируется PPCR, РРR, РР-3. Материал имеет кристаллическую структуру, что позволяет изделиям выдерживать большой диапазон температур (от -170 до +1300 °С) без нарушения целостности структуры. Данный тип труб и фитингов ППР относится к универсальному классу и может быть использован при монтаже любых инженерных коммуникаций.
Изделия из блок-сополимера имеют обозначения РРВ, РР-2, РР-С. Для их изготовления применяется полимер, состоящий из микромолекул гомополимера, которые выстроены в определенном порядке. Данные изделия характеризуются повышенной ударной прочностью, способностью выдерживать высокие температуры без нарушения целостности материала, хорошей стойкостью к изгибам и истиранию, низкой паро- и газопроницаемостью, отменными диэлектрическими качествами. Такой тип труб и фитингов идеально подходит для организации магистральной сети горячего водоснабжения.
В характеристиках полипропилена присутствует такой параметр, как MRS, который указывает на наименьшую длительность прочности. Этот показатель определяет максимально допустимое давление в системе, при котором трубы и фитинги могут прослужить около 50 лет при транспортировке воды, имеющей температуру 20 °С. Данная характеристика зависит от толщины стенок изделий.
Блок-сополимерные фитинги характеризуются прочностью и стойкостью к перепадам температур
О максимально допустимой величине давления можно узнать по числовому значению, добавленному к аббревиатуре PN. Чем больше этот показатель, тем более высокое давление способна выдержать труба и фитинг.
Американка – незаменимый элемент для системы отопления
Американка – это комбинированная муфта, с одной стороны состоящая из металлической основы, что прикручивается к трубопроводу, а с другой стороны имеет пластиковое окончание для сваривания. Также в качестве соединительного элемента может выступать запорная арматура.
Американка позволяет соединять и разъединять при необходимости две линии, что предварительно вмонтированы в трубопровод. «Американка» широко используется для таких коммуникационных сетей:
- Система отопления;
- Холодное и горячее водоснабжение, в том числе для транспортировки питьевой воды.
Полипропиленовая американка
Американка – это переходной элемент, что незаменим для системы отопления, где применяется полипропиленовые трубы, армированные стекловолокном, и запорная арматура, что требует резьбового соединения.
Виды фитингов
Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.
Полипропиленовые трубы и фитинги к ним
Муфты и переходники
Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.
Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами или элементами отопления – они на одном конце имеют металлическую резьбу.
Переходники и муфты для полипропиленовых труб
Уголки
Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.
Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами
Тройники, крестовины
Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

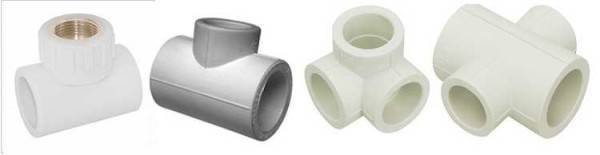

Тройники и крестовины для PPR труб
Обводы
В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.
Обводы используют в тех местах, где нужно обогнуть трубу
Компенсаторы
Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.
Компенсаторные петли используют для нивелирования температурных расширений
Краны и вентили
В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.
Краны и вентили из полипропилена использовать в системах гораздо удобнее
Заглушки
В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

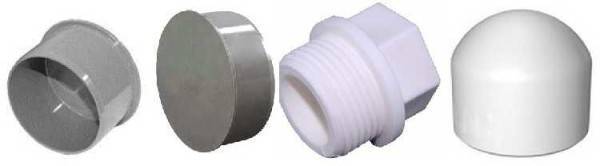

Заглушки из полипропиленовых труб
Фиксаторы и крепеж
Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.
Фиксаторы и крепежные планки очень удобны в применении
Американки
Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).
Качество труб и фитингов во многом определяет долговечность системы отопления
Арматура для полипропиленовых труб
Арматура для полипропиленовых труб представляет собой особые фитинги, предназначенные для соединения и обеспечения герметичности трубопроводных систем из полипропилена. Эти фитинги имеют различные формы и размеры, позволяющие создавать переходы, разветвления и угловые соединения в системах водоснабжения и отопления.
Главное преимущество арматуры для полипропиленовых труб – это их простота и надежность в монтаже. Фитинги изготавливаются из высококачественного полипропилена, который обладает отличными техническими характеристиками: высокой коррозионной стойкостью, устойчивостью к химическим воздействиям и высокой прочностью.
Для соединения арматуры с полипропиленовыми трубами применяются специальные технологии сварки. Наиболее распространенный способ сварки – это сварка настырным нагревом (горячей сваркой). При этом фитинги и трубы нагреваются до определенной температуры, после чего проводится их соединение. В результате получается герметичное соединение, которое обеспечивает надежность и прочность всей системы.
В ассортименте арматуры для полипропиленовых труб можно найти различные типы фитингов. Например, это муфты, тройники, переходы, угловые соединения и другие. Каждый из них имеет свою форму и выполняет определенную функцию. Например, муфты используются для присоединения двух труб одного диаметра, тройники позволяют создавать разветвления, а угловые соединения – изменять направление трубопровода под нужным углом.
При выборе арматуры для полипропиленовых труб следует учитывать такие параметры, как диаметр трубы, рабочее давление и рабочую температуру системы. Неправильный выбор фитингов может привести к нарушению герметичности системы и ее повреждению.
Арматура для полипропиленовых труб является неотъемлемой частью трубопроводных систем из полипропилена, обеспечивая их функциональность и надежность. Фитинги изготавливаются из высококачественного полипропилена и могут иметь различные формы и размеры, позволяющие создавать нужные переходы и соединения. Правильный выбор арматуры и правильный монтаж являются основными условиями для создания долговечной и эффективной трубопроводной системы.
Интересный факт:
Арматура для полипропиленовых труб также может включать в себя штуцеры и клапаны, которые позволяют контролировать и регулировать поток жидкости в системе. Это позволяет создавать более гибкую и удобную трубопроводную сеть.
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.
Муфты и переходники

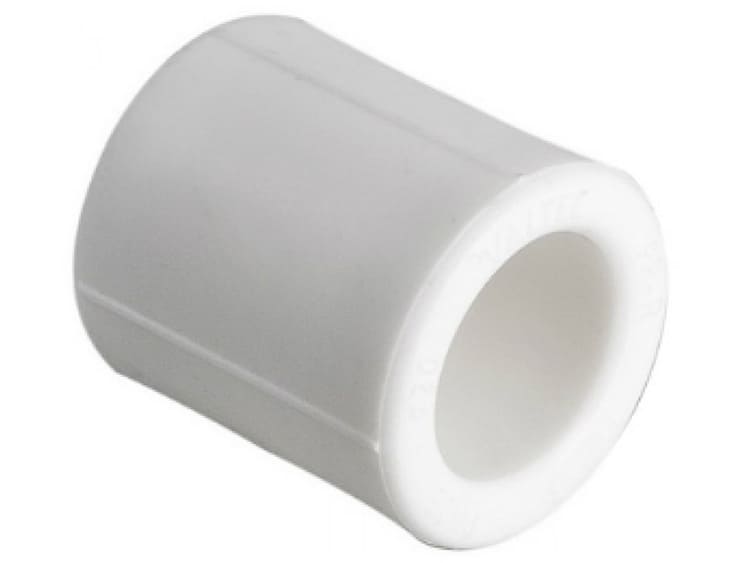

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп
Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

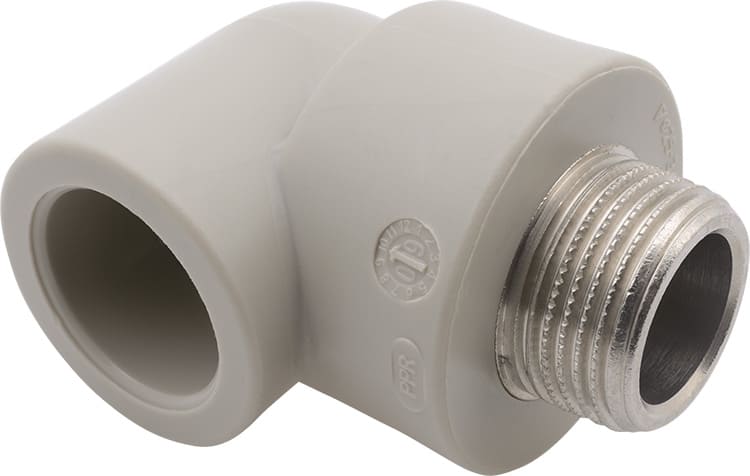

Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.
Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп
Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

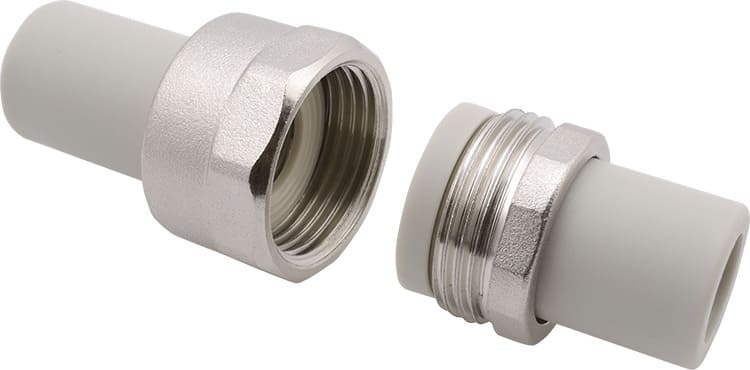

Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.
Кран пп

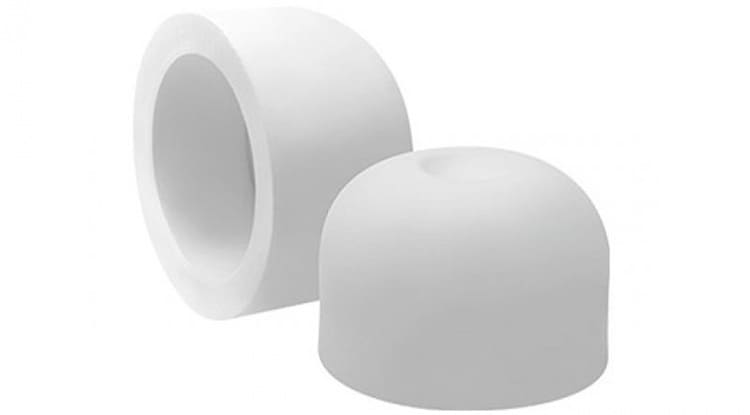

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.
Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.
Виды фитингов для полипропиленовых труб
Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.
Для каждого стыка требуется подходящий фитинг
Муфта и переходник
Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.
Муфта поможет сформировать прочное соединение
Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.
Возможно соединение труб разного диаметра
Уголок, тройник и крестовина
Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.
Величина угла может отличаться
Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.
Возможно соединение труб из разных материалов
Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.
Конфигурация выбирается с учётом направления отводов
Обвод и компенсаторы
Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.
Геометрические параметры обводов могут существенно отличаться
Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.
Компенсатор имеет характерную конфигурацию
Американка
В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.
Американка удобна в обслуживании
Краны, вентили и заглушки
Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.
Кран позволяет перекрыть поток
В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.
Форма заглушки выбирается индивидуально

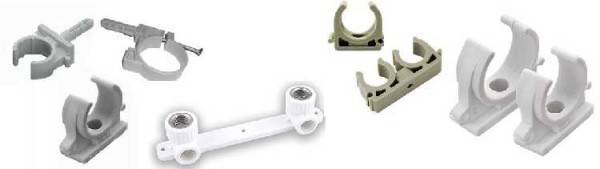

Фиксаторы и крепёж
Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.
Клипса – один из видов крепёжных элементов для полипропиленовых труб
Выбираем фитинги для полипропиленовых труб: что следует обязательно учесть
Чтобы приобрести подходящий фитинг, мы советуем обратить внимание на:
- особенности эксплуатации трубопроводной системы. Внимания заслуживает не только максимальное давление, температура внутри системы, но и окружающая среда;
- назначение. Следует убедиться, что выбранный фитинг предназначен для полипропиленовых труб, а не ПВХ;
- способ соединения. При выборе сварки следует убедиться в наличии необходимого оборудования;
- конструктивные особенности и геометрические параметры;
- гарантийный срок службы. У известных производителей он обычно 7 и более лет.
При большом ассортименте бывает сложно сделать правильный выбор
Как выбрать
При выборе фитингов следует брать в расчет несколько факторов. Если после установки он будет находиться в бетоне, то токи блуждающего характера станут причиной разрушения соединения из металла где-то через 18-20 лет. Именно по этой причине для соединений, которые будут иметь контакт с бетоном, лучше выбирать фитинги под пайку. Если же вы решили осуществлять монтаж водопровода самостоятельно, то также будет отличным решением использовать подобные фитинги. Паяльник и фитинги имеют малую цену, поэтому не будет лишним приобрести немного больше элементов, чем нужно, чтобы сначала просто потренироваться сваривать их.
Если вы ищете фитинги различных категорий – например, компрессионной и обжимной, то следует обращать пристальное внимание на размеры стенок и их толщину. В некоторых моделях пишут аббревиатуру SDR, которая означает соотношение толщину стен и диаметра трубки. Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится
Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям
Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится. Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям.
Прежде чем выбрать различные модели, следует спросить в точке продажи документ соответствия. Все, что производится или легально поставляется в Россию, обязательно должно иметь документацию и полностью соответствовать ГОСТу. Кроме того, это будет знаком того, что перед вами – не подделка. А вот материалы, у которых документов нет, скорее всего ввезены незаконно либо же и созданы незаконно, а значит, проверить их характеристики не представляется возможным.
Особенности монтажа полипропиленовых труб
Установка дополнительного оборудования
При установке полипропиленовых труб необходимо учитывать фактор температурного расширения
Это важно на системах отопления и на водопроводах с горячей водой. Для этого необходимо установить компенсаторы на пропиленовые трубы
Основные функции компенсаторов:
- Поглощение температурных перепадов и сильных скачков давления в системе отопления и водоснабжения.
- Сохранение целостности всей системы.
- Увеличение надежности пластикового трубопровода.
Можно также различать компенсаторы по материалу, из которого они изготовлены.
Можно использовать металлические компенсаторы, они бывают:
- компенсаторы осевые сильфонные КСО;
- компенсаторы сильфонные ОПН;
- компенсаторы сдвиговые (КСС);
- компенсаторы поворотные (КСП);
- компенсаторы универсальные (КСУ).
Универсальные компенсаторы обычно устанавливают на небольшие конструкции.
Бывают устройства с гибким соединением, сделанным из эластичных материалов. Наиболее часто используются П- и Г-образные конструкции, а также петлеобразные компенсаторы и «змейки».
Компенсаторы: петлеобразный (слева) и П-образный (справа)
Резьбовое соединение с металлическими трубами (американка)
Соединение пластиковых труб с помощью нарезного метода не обеспечивает большой прочности соединения. В этом случае большую герметичность дает сварка элементов такой конструкции. Если избежать резьбового соединения невозможно по каким-то причинам, то вполне подойдут американки для полипропиленовых труб.
Это особый разъемный комбинированный фитинг, который с одной стороны имеет металлическую резьбу, а с другой полипропиленовое основание. С одной стороны он будет прикручиваться к металлу, а с другой привариваться к пластику.
Американки можно использовать несколько раз
