Как изготовить и оформить шкаф-кровать своими руками

Монтаж и декорирование изделия

Изготовление и сборка

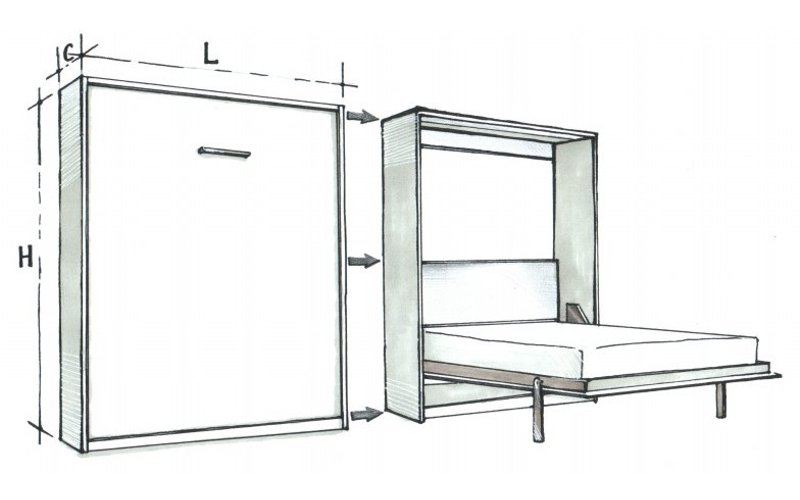

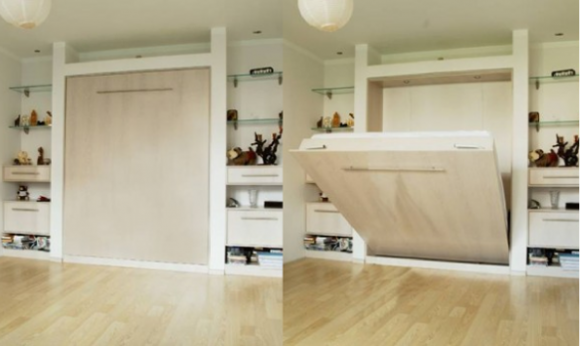

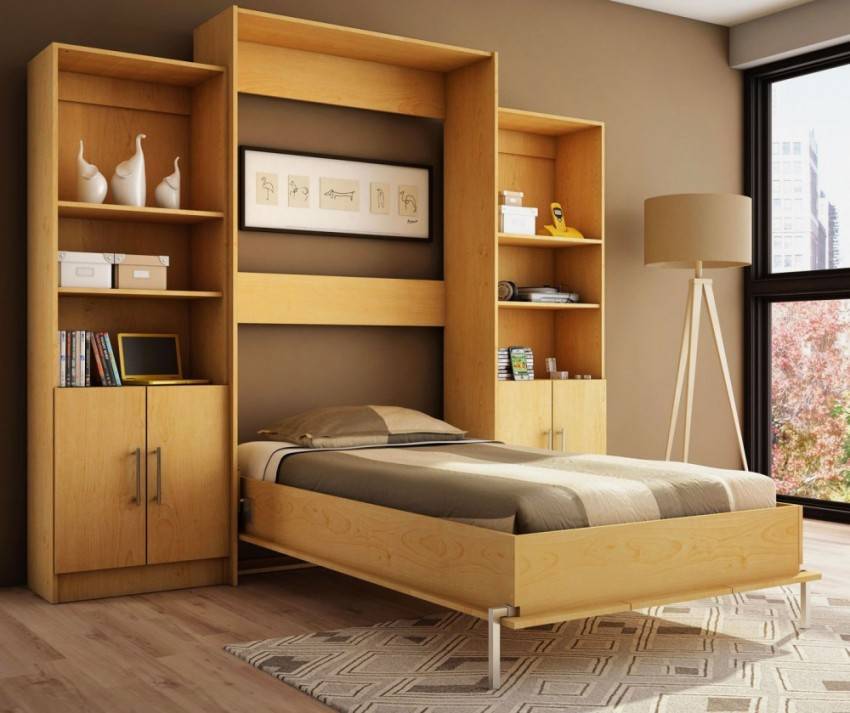

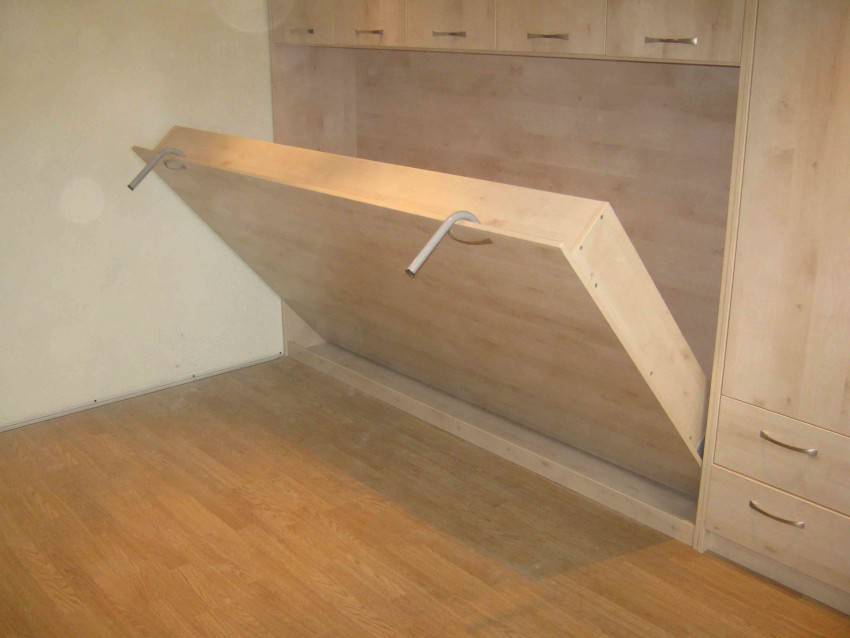

Откидная кровать в собранном состоянии выглядит как обычный компактный шкаф для одежды, занимающий минимальное количество места в вашей малогабаритной квартире, но благодаря откид н ому механизму, спальное место легко раскладывается, превращаясь в самую настоящую перину. Да-да, именно так! Уровень комфорта сна на раскладной кровати можно приравнять именно к удобству отдыха на роскошной мягкой перине!

Нишей для мебели служит пенал, шкаф с распашными дверцами или шкаф-купе.

Шкаф-кровать может быть самостоятельной единицей мебели, но чаще всего входит в целый мебельный гарнитур.

Итак, теперь, когда не осталось сомнений в необходимости появления данной вещи у себя в квартире, можно приступить к изготовлению и сборке, но для начала необходимо определиться с конструкцией, а также внешним дизайном раскладной кровати.

В сложенном положении такая кровать занимает минимум места и не вредит позвоночнику во время сна.

Она может быть вертикальной или горизонтальной, но стоит учитывать, что горизонтальные варианты обычно предназначаются для детей и подростков, представляя собой небольшие односпальные места, превращающиеся в полку или комод, в то время как вертикальные конструкции могут быть любых габаритов.

Сначала необходимо создать чертеж будущего изделия, который поможет намного быстрее сориентироваться в процессе сборке, получив нужный результат. Не потребуется навыков инженера-конструктора, вполне достаточно подготовить простой схематический рисунок будущего спального места, уточнив на нем размеры и конфигурацию конструкции.

Следующим немаловажным шагом является выбор и покупка необходимых материалов и инструментов. Наиболее качественное сооружение получится из панелей ДСП, поэтому в качестве основного материала советуем использовать именно их. Древесно-стружечные панели стоит приобретать в специализированных торговых центрах, так как от качества исходного материала будет зависеть долговечность вашей будущей кровати.

Основание кровати лучше делать ортопедическое.

• Д рель;
• Ш уруповерт;
• Э лектрический лобзик;
• Р улетка;
• М ебельные шурупы;
• С аморезы;
• О ткидн ой механизм.

Инструменты всегда можно приобрести в профильных магазинах или заказать по интернету.

Итак, вы предусмотрительно приобрели необходимые материалы, инструменты, подготовили чертеж, определились с размерами будущего предмета мебели. Когда все необходимое уже подготовлено, начинаем делать мебель своими руками. Процесс сборки мы условно разделили на 4 шага.

Шаг первый. Необходимо собрать каркас шкаф а, скрывающий компактное спальное место. Такой короб состоит из нескольких частей: плинтуса, задней стенки шкаф а, а также полки для упора. Все детали крепятся друг к другу саморезами или шурупами, располагающимися примерно через 25 сантиметров друг от друга. Собранный шкаф необходимо устанавливать только на ровный пол.

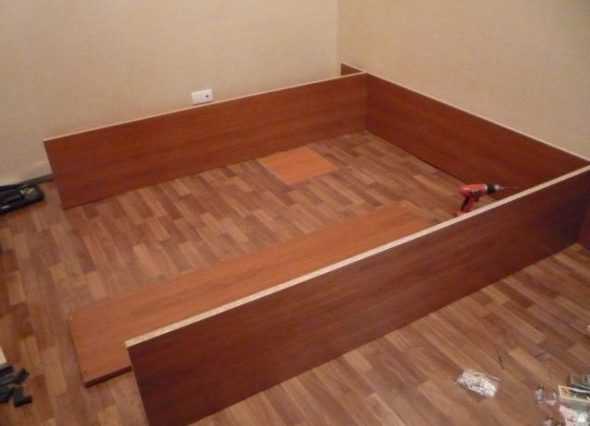

Сборка каркаса шкафа.

Крепление верхней панели.

«Скелет» шкафа готов.

Крепим «скелет» к капитальной стене квартиры.

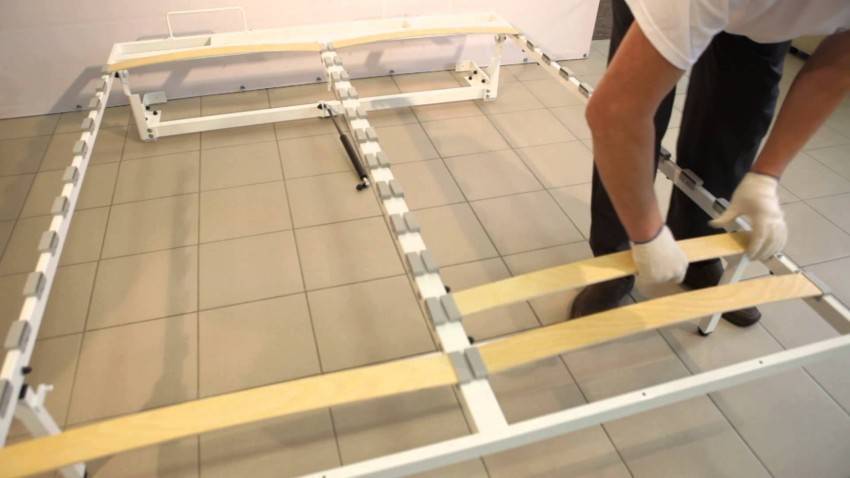

На рамку крепим ламели.

Таким образом, получаем конструкцию, где в дальнейшем будет размещен матрас.

Монтаж каркаса кровати с использованием механизма подъема кровати и газовых пружин.

Важный узел кровати – в этом месте самые большие нагрузки.

Лучше не экспериментировать на данном этапе и приобрести откидной механизм заводской сборки.

Таким образом, удастся избежать ненужных сложностей на финишном этапе работ, существенно сэкономив время. На завершающем этапе просто соединяем корпус с другими элементами, после чего остается обделать досками внешнюю часть короба, чтобы он больше походил на шкаф , а также покрасить сооружение по своему вкусу.

После того как вы соединили откидной механизм с каркасом для матраса можно спокойно пользоваться такой кроватью.

Устанавливаем фасад в виде импровизированных дверей шкафа. За ручки кровать будет переводиться в горизонтальное положение.

Для более эстетичного внешнего вида готовой конструкции все изделие необходимо покрыть лаком, чтобы защитить древесину от сырости и гниения, если панели ДСП изначально не были обработаны.

Цена на качественные немецкие и итальянские подъемные механизмы довольно высокая, но безопасность стоит того.

Устанавливаем матрас и компактное спальное место готово! Теперь можно наслаждаться новой удобной мебелью и, конечно же, большим количеством свободного места в комнате, которому, казалось бы, неоткуда было взяться!

В каталогах мебельной фурнитуры прописано, на какую ориентацию спального места, габариты и вес рассчитан подъемный механизм.

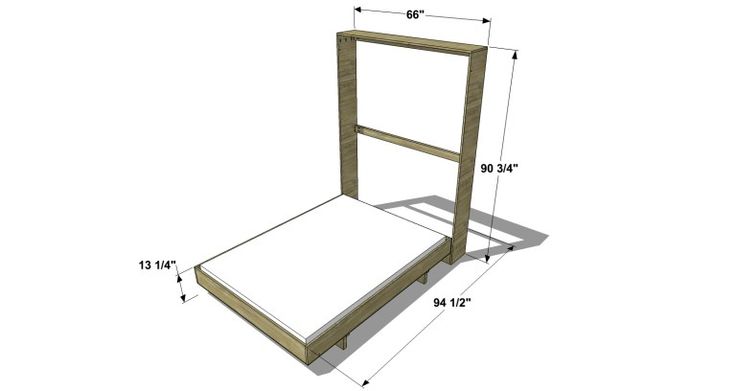

Необходимые материалы, инструменты, раскрой и проект кровати

Материалы:

• лист фанеры или МДФ толщиной 12 мм (1 шт.);
• доски 2.5×30×240 см (3 шт.);
• доска 2.5×20×240 см (1 шт.);
• доска 2.5×10×240 см (1 шт.);
• доска 2.5×7.5×240 см (1 шт.);
• доски 2.5×5×240 см (3 шт.);
• декоративные планки толщиной 6 мм;
• 50 мм саморезы;
• 50 мм гвозди;
• 30 мм гвозди;
• 15 мм паркетные гвозди;
• клей;
• шпатлевка по дереву;
• наждачная бумага;
• петли (мощные дверные петли или специальные петли для откидных кроватей);
• сверхмощная магнитная защелка, способная удержать кровать в поднятом положении и не дать ей опрокинуться;
• петли с доводчиком для медленного опускания кровати в горизонтальное положение.

Инструменты:

• рулетка;
• угольник;
• карандаш;
• молоток (может быть заменен на пистолет для забивания паркетных гвоздей с добойником);
• защитные очки;
• Kreg Jig – приспособление для сверления отверстий для косого соединения впотай;
• дрель;
• циркулярная пила;
• пистолет для забивания паркетных гвоздей;
• эксцентриковая шлифовальная машинка.

Несколько замечаний общего характера:

Работайте на чистой ровной поверхности

Выполняйте надлежащие меры предосторожности, используйте средства индивидуальной защиты. С помощью угольника проверяйте после каждого шага, не отклоняются ли углы конструкции от 90 градусов. Используйте качественные недеформированные пиломатериалы

Используйте качественные недеформированные пиломатериалы

Прежде чем вкручивать саморезы, просверливайте направляющие отверстия и раззенковывайте их. Приступая к изготовлению своими руками откидной кровати, изучите чертежи, представленные здесь

Используйте качественные недеформированные пиломатериалы. Прежде чем вкручивать саморезы, просверливайте направляющие отверстия и раззенковывайте их. Приступая к изготовлению своими руками откидной кровати, изучите чертежи, представленные здесь.

Список раскроя

Для «Ящика»

• 2.5×30×199.4 см (2 шт.) – боковые стенки
• 2.5×30×107.3 см (1 шт.) – дно
• 2.5×10×107.3 см (2 шт.) – задние поперечины
• 2.5×5×111.1 см (1 шт.) – передняя поперечина
• 2.5×5×195.6 см (2 шт.) – отделка лицевой стороны ящика, вертикальные боковинки
• 2.5×5×31.1 см (2 шт.) – отделка боковых стенок ящика, верхняя часть
• 2.5×5×114.9 (1 шт.) – отделка лицевой стороны ящика, верхняя часть
• 2.5×7.5×120.0 см (1 шт.) – задняя часть «потолка»
• 2.5×30×120.0 см (1 шт.) – передняя часть «потолка»

Для «Кровати»

• фанера толщиной 6 мм ×102.9×191.1 см (1 шт.) – дно
• 2.5×20×102.9 см (1 шт.) – задняя стенка
• 2.5×20×139.7 см (1 шт.) – боковые стенки (разрезать доску по диагонали, как показано на плане, чтобы получить две детали)
• Отделка лицевой стороны с использованием реек толщиной 6 мм по вашему желанию

Кинематическая схема

Механизм обеспечивает перемещение кровати из горизонтального положения в вертикальное. Основание кровати поворачивается на угол 90 градусов вокруг оси. Два шарнирных соединения механизма на неподвижной пластине и поворотной пластине предназначены для установки газового лифта. Эти три точки — ось и шарниры присоединения газовых лифтов и создают кинематическую схему механизма

При повороте основания кровати на 90 градусов из горизонтального положения в вертикальное, расстояние АВ увеличивается от АВ1 до АВ2. Исходя из геометрических размеров 582 механизма и угла наклона пластины (71,1 градуса) определяем размер АВ1=326.2 и АВ2 =499.7 мм

Точка О — центр вращения механизма. Точки А и В — центра осей между которыми устанавливается газлифт. Размеры ОА=386 и ОВ=132,9 мм жестко заданы геометрией механизма.

Эти размеры позволяют подобрать геометрические характеристики газовых лифтов. Межосевое расстояние полностью разжатого лифта (полная длина) не менее 500 мм (больше AB1). Ход штока не менее 175 мм (AB1-AB2=173,5мм). Совершенно не обязательно лифт должен иметь именно такую характеристику — например характеристики Suspa — 500/198, лифты Gaysan — 507/204 — лифты с такими параметрами подходят к 582 механизму и комплектуются ими.

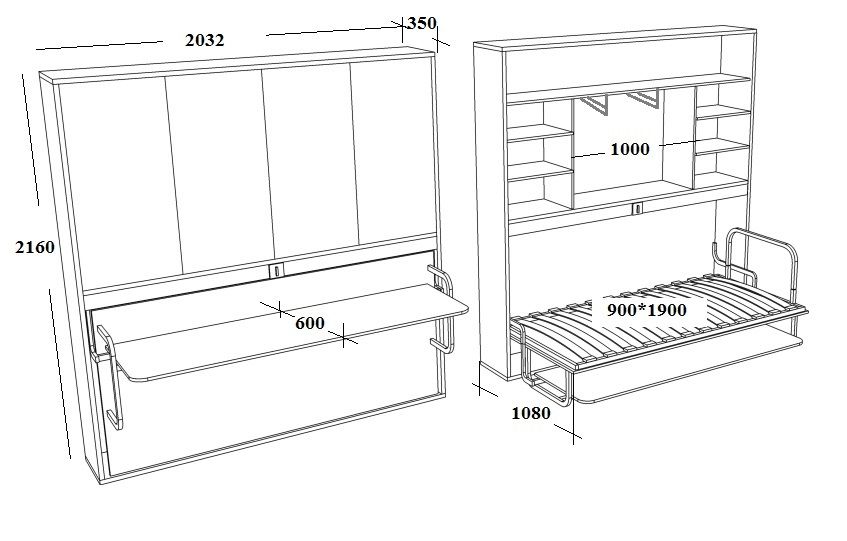

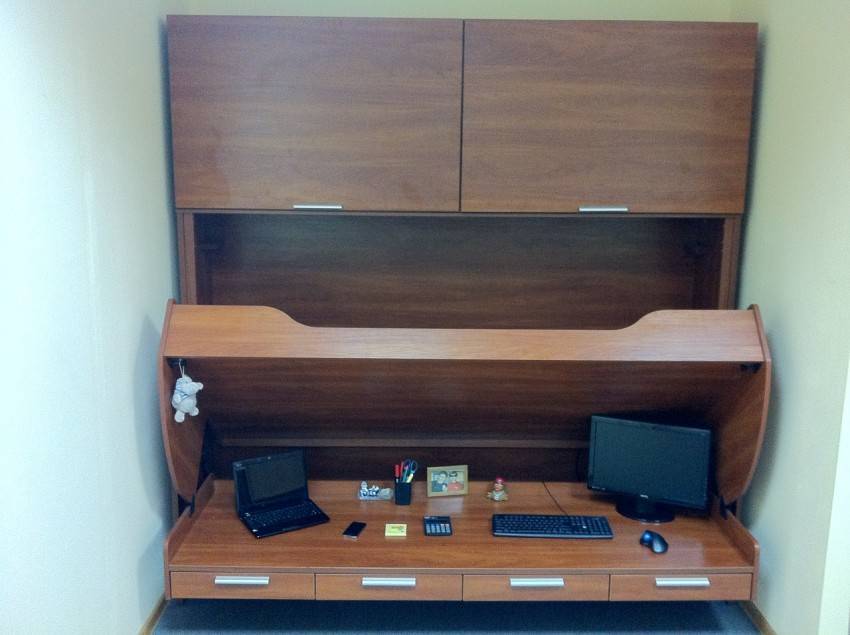

Кровать-стол чертежи

Похожую модель кровати стола трансформер вы можете собрать по этим схемам.

Прочитать подробную инструкцию а также просмотреть видео сборке можно на сайте, ссылка под фото с чертежами.

Источник фото: mebel-sam.net.ua/novosti/item/115-transformer-krovat-stol-svoimi-rukami

Вот еще похожий пример, как сделать кровать стол, только немного сложнее.

Эта практичная встроенная функция позволяет быстро превратить домашний офис в спальню.

Аналогично концепции кровати стола, эта конструкция включает в себя раскладную кровать с прикрепленным столом, при этом стол остается параллельным полу, когда кровать открывается и закрывается. Серия фотографий показывает конструкцию изделия с подробной информацией о комплектах и инструментах, необходимых для сборки. Вы можете увидеть кровать-стол в действии в видео на сайте, ссылка ниже.Уравновешенный подъемный механизм, вращающееся оборудование стола и складные стальные ножки позволяют столу превращаться в кровать за считанные секунды. Стол, который может вмещать до 25 кг, стоит параллельно полу, когда кровать опущена, поэтому вы можете оставить все на столе.

Чтобы просмотреть всю статью, воспользуйтесь ссылкой ниже, там можно скачать инструкции, чертежи и планы в формате PDF.

Источник фото: www.finehomebuilding.com/2019/04/10/build-desk-bed

Подъемный механизм №582

Корпус конструкции шкафа-кровати крепится к стене (через заднюю стенку). Рама самой постели с одной стороны опирается на специальный подъемный механизм (в нашем случае №582), который обеспечивает ее надежное закрепление и безопасный, а главное легкий, процесс подъема. С другой стороны в качестве опоры используются выдвижные металлические ножки.

Корпус, закрепленный на стене, представляет собой короб (вертикального или горизонтального расположения), в который откидная кровать полностью заходит, скрываясь вместе с матрацем, постельными принадлежностями и подушками. Последние надежно закрепляются ремнями с застежками. Этим вовсе упраздняется необходимость ежедневно застилать постель, чтобы она не пылилась и не портила вид спальни или зала. Достаточно скрепить защелки ремней и спрятать подъемную кровать.

В комплект входят: 2 механизма откидной кровати (левый и правый) с откидными ножками, и два комплекта предохранительной фурнитуры.

Для крепления к стене всей конструкции, для предотвращения опрокидывания, в комплекте присутствуют предохранительные крепежи.

Опорные ножки крепятся к нижней стороне рамы. При открывании кровати, они выдвигаются и поворачиваются на 90 градусов, а при складывании задвигаются назад до упора для фиксации.

Источник

Adblockdetector

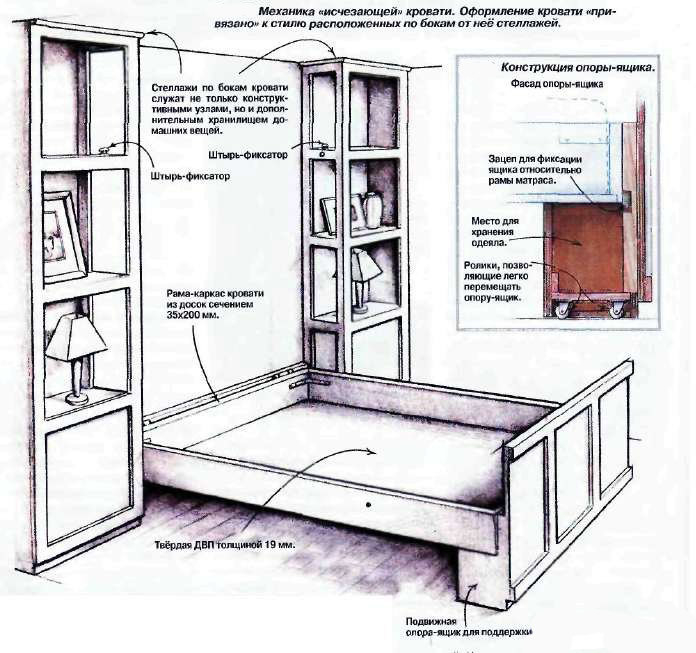

Ножки и изголовье

Поэтапная схема сборки трансформера для малогабаритной квартиры

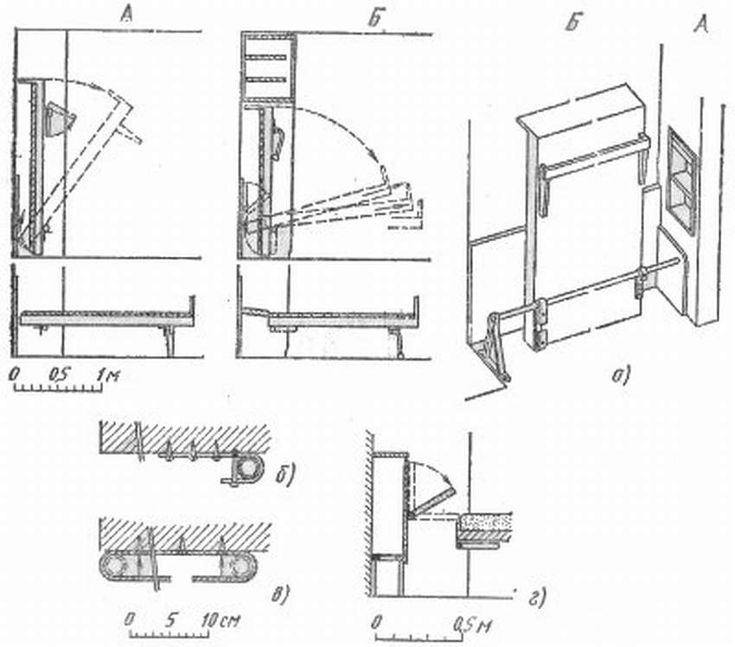

Типы откидных кроватей

Как правило, мастера выделяют два основных типа таких кроватей:

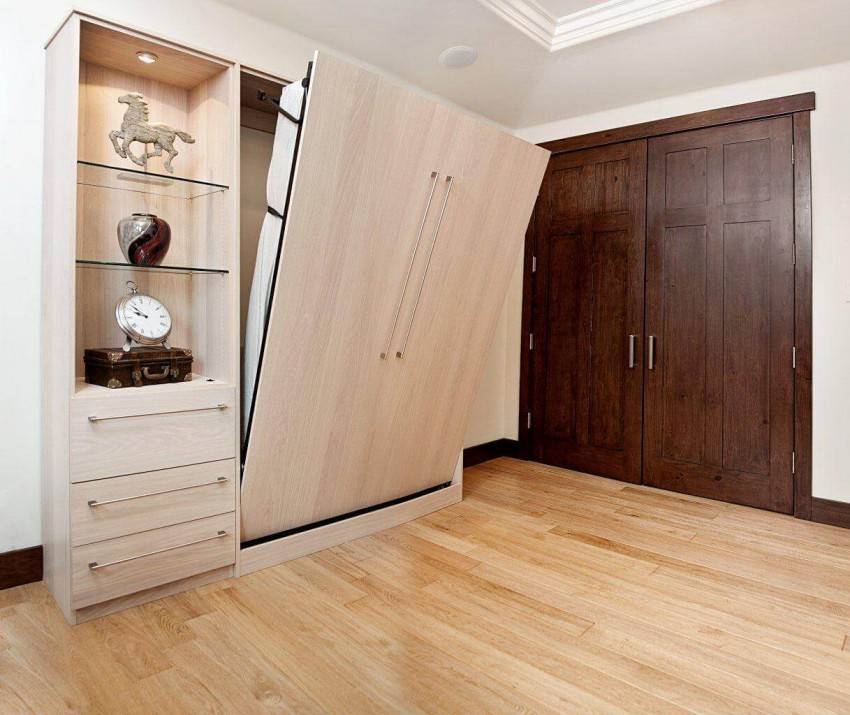

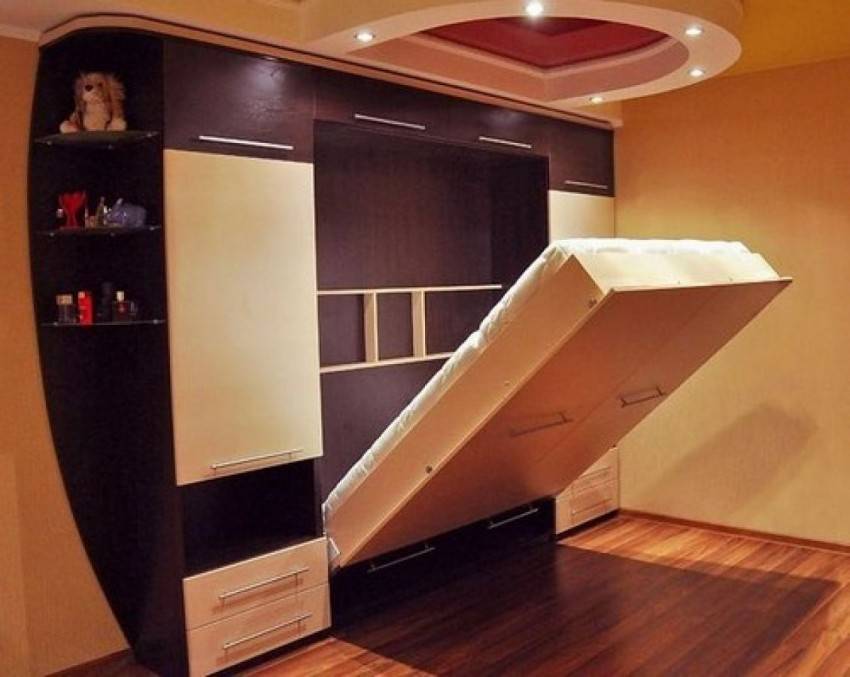

1. Вертикальные откидные кровати характеризуются перпендикулярным относительно стены расположением спального места. Данный тип достаточно универсален, поэтому подойдет практически всем, для любого роста и возраста. Спальное место может быть односпальным, полуторным или большим двуспальным. Чаще всего такая кровать маскируется в высокий шкаф.

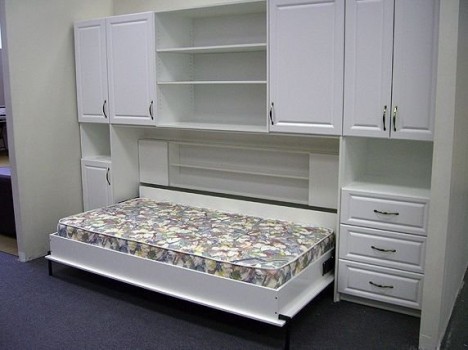

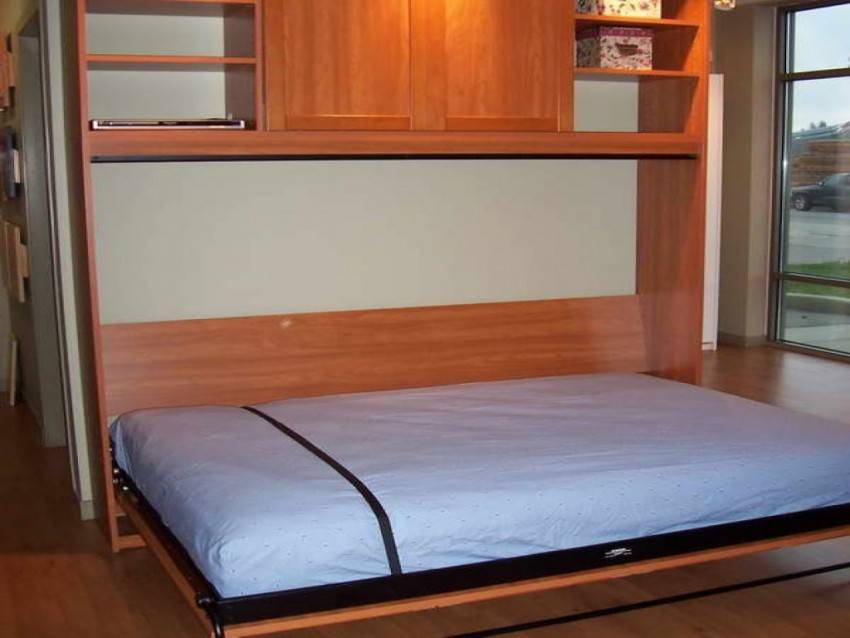

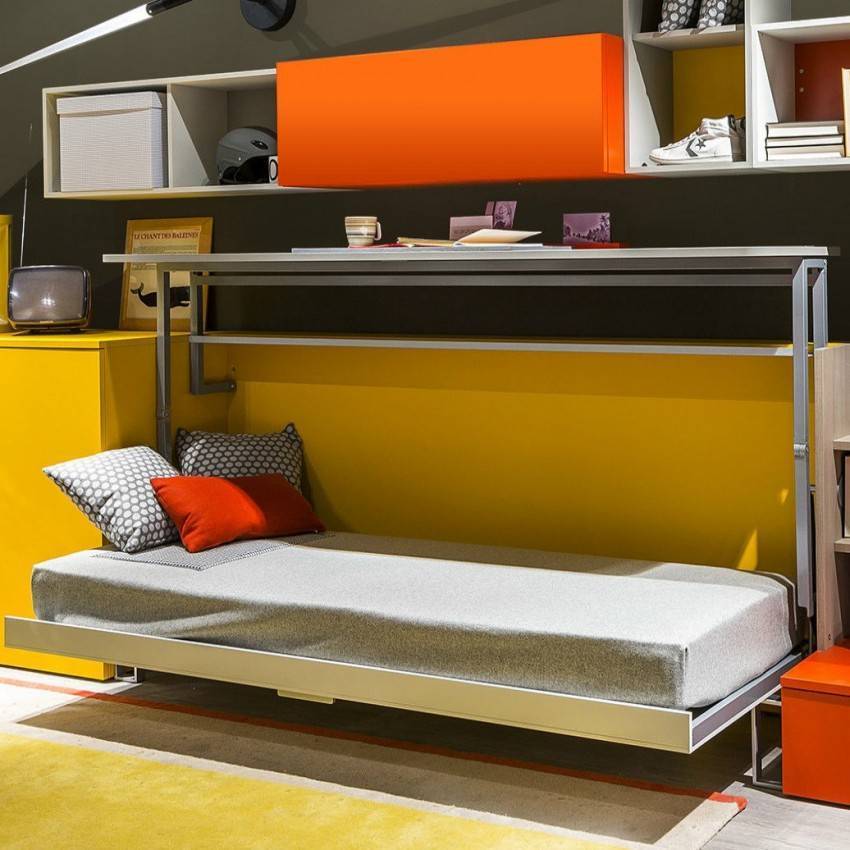

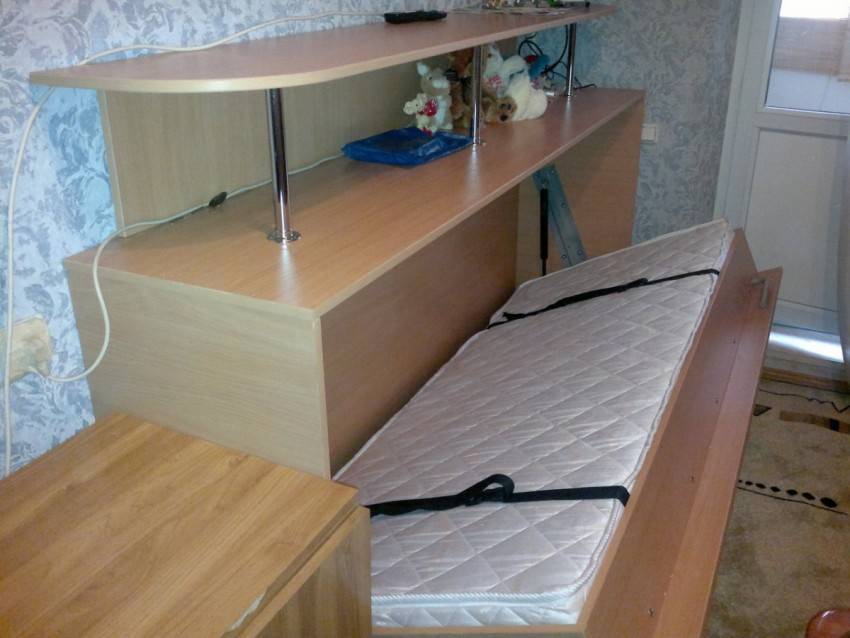

2. Горизонтальная откидная кровать отличается продольным расположением ложа, то есть кровать в собранном виде находится вдоль стены. Такие модели больше используют для детских кроватей или для людей невысокого роста. Чаще они бывают односпальными и маскируются под комоды или полки.

Карманы для кровати

Давно известно, что лень – двигатель прогресса, поэтому стоит особо поблагодарить того неженку и лентяя, кто придумал карманы для кроватей. Нет ничего проще, чем сшить пару полосок ткани, и чтобы вы не изобретали велосипед, посмотрите несколько примеров с пошаговыми фото.

Карман на кровать своими руками

Все знают, как неохота вставать с кровати, особенно когда холодно, чтобы взять пульт или мобилку. Для любителей понежится под теплым одеялом, и придумали карманы для кроватей, которые обеспечивают легкодоступное место для хранения книг, мобильных телефонов, планшетов iPad и очков. Полезное дополнение к любой спальне! Также можно использовать на подлокотнике дивана, чтобы держать этот вечно теряющийся пульт дистанционного управления на виду. Сшить такие карманы очень легко, просто посмотрите пошаговые фото и прочитайте инструкцию на сайте. Кстати, это самодельное изделие также можно использовать на подлокотниках кушеток и даже легко превратить в сумку через плечо, просто надев ремешок и застежку.

Источник фото: www.instructables.com/id/Bed-Pockets/

Органайзер из прикроватных карманов

Вот еще один пример, как сделать прикроватные карманы. Этот органайзер шириной 104 см и имеет 5 карманов, все высотой 25 см – 3 из них шириной 25 см и 2 шириной 12 см. Вы можете сшить карманы из одной ткани или смешать с разными материалами для каждого кармана. Ниже много пошаговых фото, но если у вас нет большого опыта в обращении со швейной машинкой, лучше ознакомится с инструкцией на сайте или там же просмотреть видио с практическими рекомендациями.

Источник фото: www.sewcanshe.com/blog/2016/1/23/bedside-pockets-organizer-free-sewing-tutorial

Прикроватный органайзер

Вот еще пример, как сделать прикроватный органайзер, чтобы ваше окружающее пространство стало намного комфортней.Эта небольшая штука с кармашками предназначена для хранения всего, что необходимо держать под рукой, поэтому можете использовать этот точный шаблон или слегка его откорректировать, чтобы он соответствовал вашему пространству и требованиям к гаджетам.

Вам понадобится:

• 50 см. двухсторонней предварительно обметанной ткани (в крайнем случае подойдет джинсовая или плотная обивочная ткань).
• 285 см x 2,5 см в ширину лента, сложенная и отглаженная.
• 50 x 50 см старое одеяло или полотенце
• швейные принадлежности

Отрежьте кусочки ткани следующим образом:

Из стеганой ткани:

• Часть А 50 х 64 см
• Часть B 50 х 27 см
• Часть C 50 х 15 см

Если хотите улучшить внешний вид зигзагообразного шва, можете накрыть его с помощью обвязочных элементов и верхнего стежка. Вставьте часть одеяла между матрасом и основанием, если правильно уложите, одеяло вообще не должно быть видно.

У готового изделия есть места для пультов дистанционного управления, iPad, больших наушников, книг, а также разных мелочей. Эти карманы также отлично подойдут для детской комнаты, в них можно хранить книги, игрушки и много других вещей. Просто сшейте себе такой органайзер и вы удивитесь, как жили без него!

Источник фото: mypoppet.com.au/makes/how-to-bedside-gadget-caddy-and-stuff-organiser/

Как сшить карман для кровати

Эту поделку – карманы для кроватей легко изготовить своими руками.

Для этого вам понадобится:

• Метр ткани
• Полметра подкладочной ткани
• Швейная машинка, булавки, ножницы, сантиметр

Как это сделать, можно почитать в пошаговой инструкции на сайте. Кстати, эта поделка абсолютно универсальная, можно использовать на кухне, для дивана, тумбочки, то есть везде, где у вас накапливается много вещей, которые должны быть под рукой. Так что, возможно, вам придется сделать еще парочку.

Источник фото: hearthandvine.com/diy-bed-pocket-caddy/

Карманы для изголовья

Еще посмотрите пример, как сделать прикроватный органайзер для детской комнаты. Здесь немного другая модель, но тоже ничего сложного, в инструкции на сайте описано все довольно подробно. Если у вас узкое изголовье, можете закрепить защелки на дверях, на которых можете повесить органайзер. Если хотите проявить изобретательность, чтобы повесить широкое изголовье, попробуйте использовать плоскогубцы, отрегулировав металлические крючки для занавесок. Просто просверлите более широкие отверстия, чтобы приспособить выбранную систему крючков.

Набор материалов и инструментов

Важнейший элемент, необходимый для того, чтоб сделать раскладную кровать, это подъемный механизм. В продаже можно найти механизмы с разным принципом действия:

• механические;
• пружинные;
• на газовых амортизаторах (газлифты).

Последний вариант наиболее современный, с его помощью трансформер складывается и раскладывается без лишних усилий, движение ложа плавное и бесшумное, кровать надежно фиксируется в нужном положении. Выбирать материалы для изготовления ложа нужно с таким расчетом, чтоб оно получилось достаточно прочным, выдерживало вес человека (людей). При этом кровать-раскладушка не должна быть слишком массивной, чтоб не создавать чрезмерной нагрузки на механизм.

Помимо механизма для изготовления кровати понадобятся:

• брус сечением 40х40 и обрезная доска для каркаса;
• листы фанеры или рейки-ламели для днища спального места;
• ДСП, если шкаф будет делаться с задней стенкой;
• мебельные щитки из плит ЛДСП, МДФ или массива древесины для боковин и спинок ложа, стенок короба, фасада шкафа. Есть немало фирм, где можно заказать раскрой материала на детали нужного размера, а также обработать их кромки;
• мебельные ножки (если кровать будет опираться на них);

Глубина шкафа-короба обычно равняется высоте матраса+32 см. Для каркаса ложа нужно использовать брус такого размера, чтоб каркас был чуть больше матраса, и тот свободно входил в готовый ящик. Для боковин, передней и задней стенок ложа можно брать доски, ширина которых равна высоте матраса. Он будет выступать над их краями, поскольку ляжет на каркас и закрепленное сверху днище.

Понадобятся прочные ремни для его крепления, петли для фиксации поднятого ложа, крепеж – саморезы, уголки, возможно – дюбеля, мебельная фурнитура. Если приобрести уже раскроенные материалы, можно обойтись без электролобзика, пилы, а вот дрель, шуруповерт или отвертки нужны обязательно, пригодится молоток. Также понадобятся инструменты для замеров и разметки — рулетка, угольник, карандаш, длинная жесткая линейка, уровень. Определившись с конструкцией и местоположением кровати, а также подготовив необходимые материалы и инструменты, можно приступать к сборке.

Как собрать своими руками: основные этапы

Чтобы собрать такую модель, необходимо приготовить все компоненты конструкции. Это:

• сама основа конструкции;
• изголовье;
• подъёмный механизм;
• матрас.

Необходимые этапы:

1. подготовка;
2. сборка деталей из МДФ;
3. установка свободной рамы под матрацем;
4. прикрепление подъёмника;
5. сборка каркаса.

Каркас состоит из двух боковых панелей по 2 м каждая и двух поперечных панелей по 1,4 или 1,5 м. Два ряда опорных полос, обычно состоящих из металлического уголка, скреплены винтами по внутреннему периметру.

Важно
Этим методом трансформации могут оснащаться односпальные и двуспальные образцы. Конфигурация монтируемого подъёмного механизма разрешает рационально использовать пустую область под кроватью в качестве шкафа.. Ключевой аспект дизайна мебели — её эргономика

Надёжный механизм подъёма кровати делает её удобной, многофункциональной. Правильный расчёт размеров исключает всю прочую сопутствующую мебель. Кровать возьмёт на себя функции гардероба, комода, прикроватной тумбочки

Ключевой аспект дизайна мебели — её эргономика. Надёжный механизм подъёма кровати делает её удобной, многофункциональной. Правильный расчёт размеров исключает всю прочую сопутствующую мебель. Кровать возьмёт на себя функции гардероба, комода, прикроватной тумбочки.

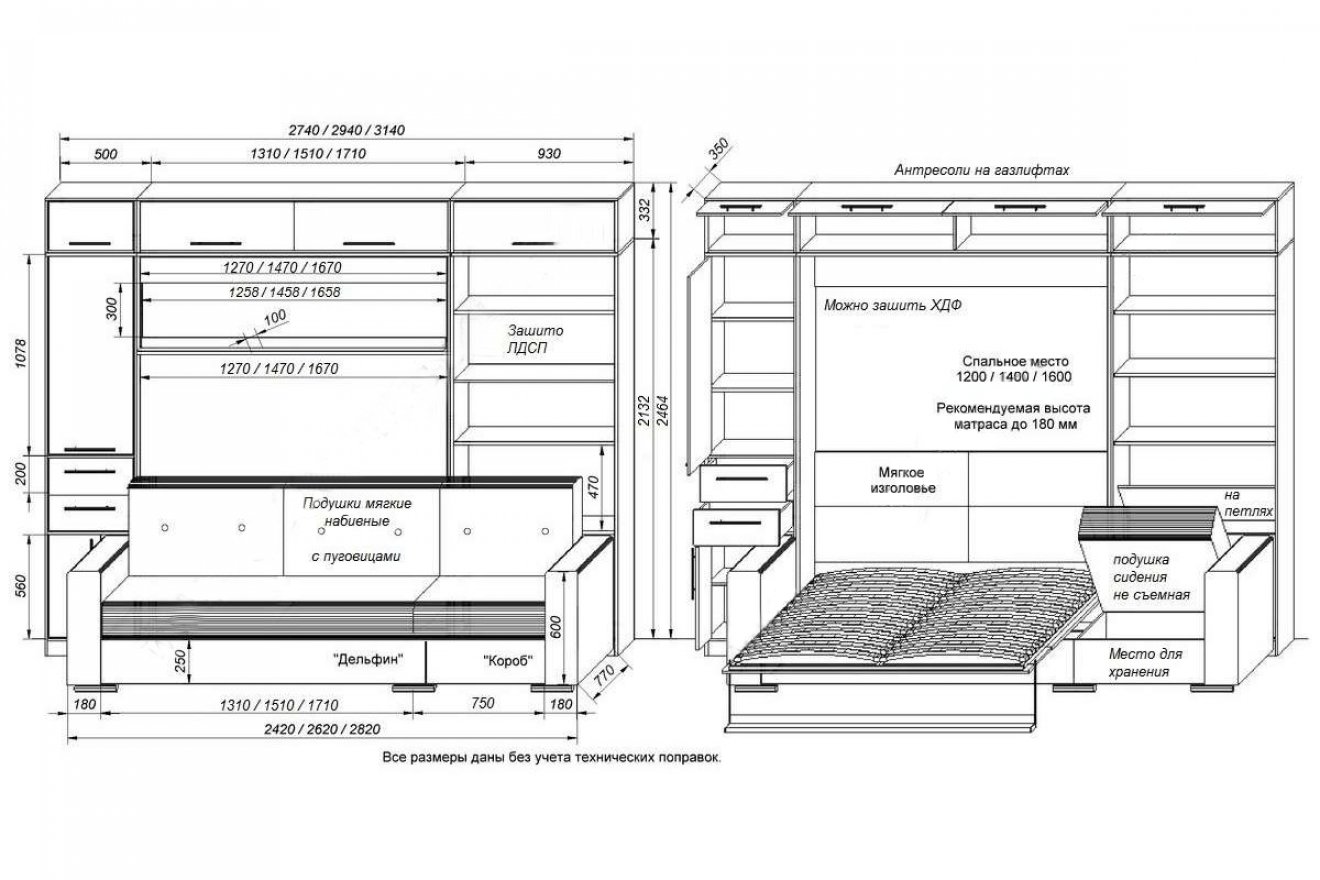

Примеры оформления и расположения кроватей-шкафов своими руками

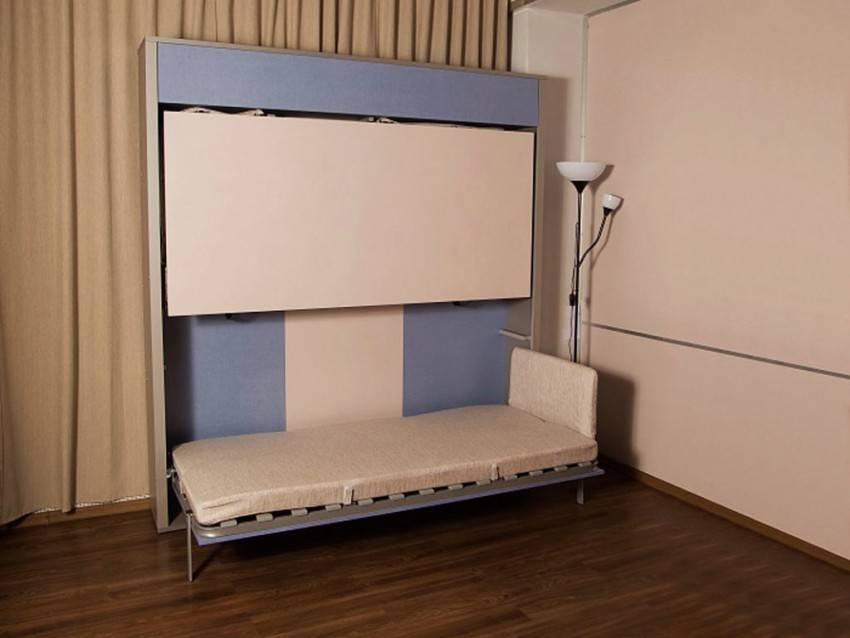

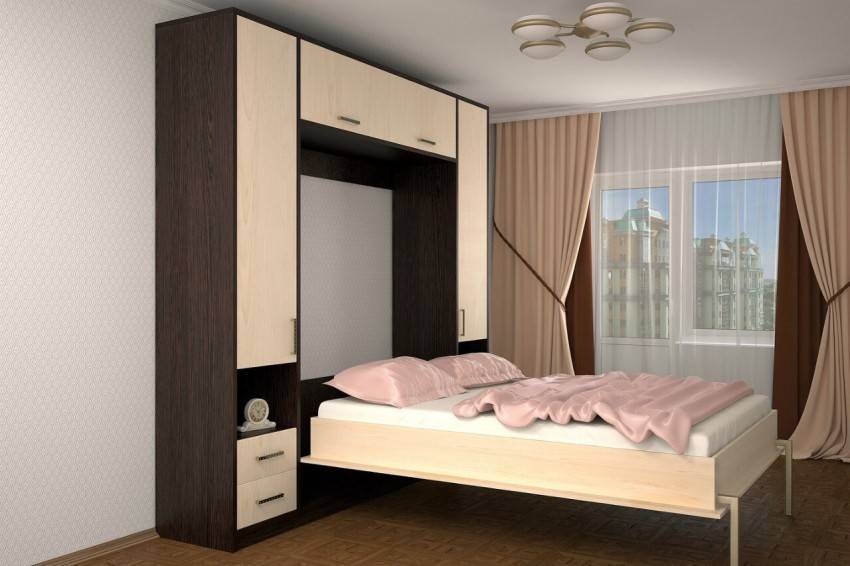

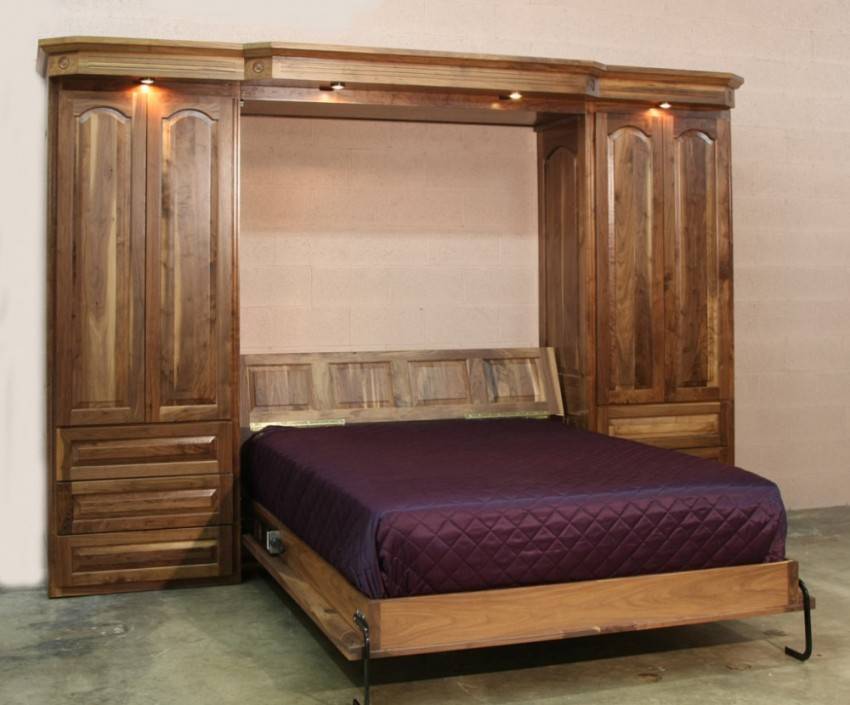

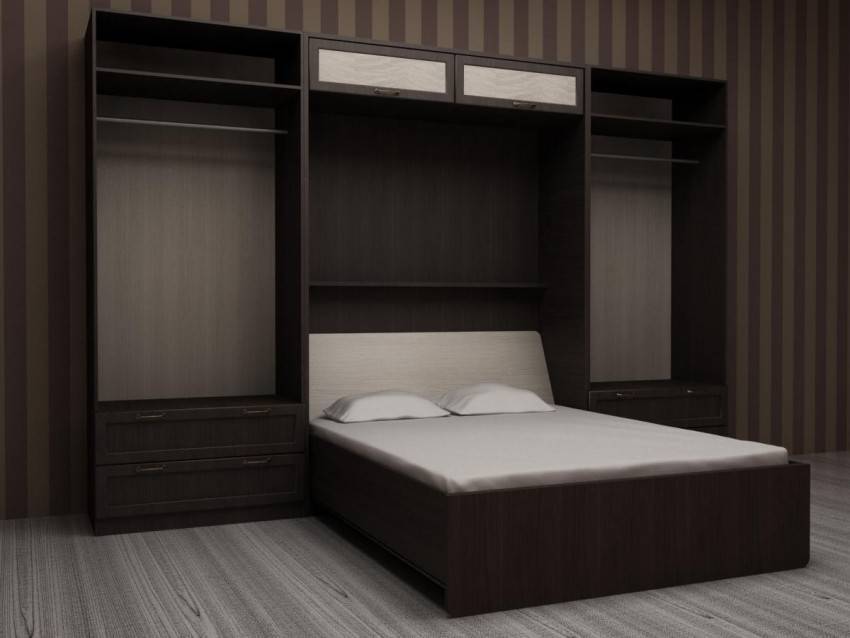

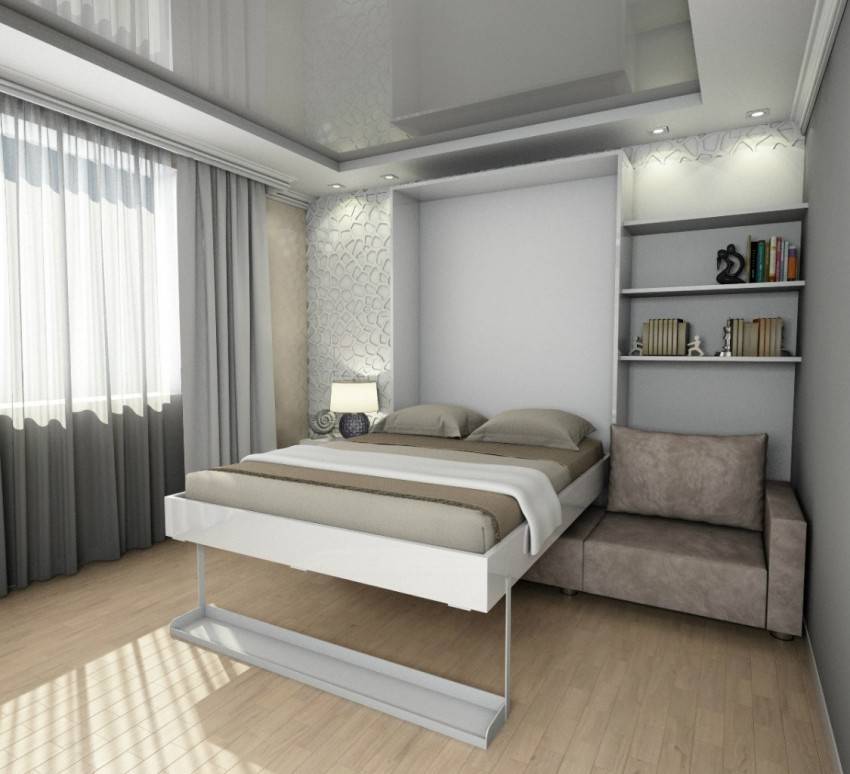

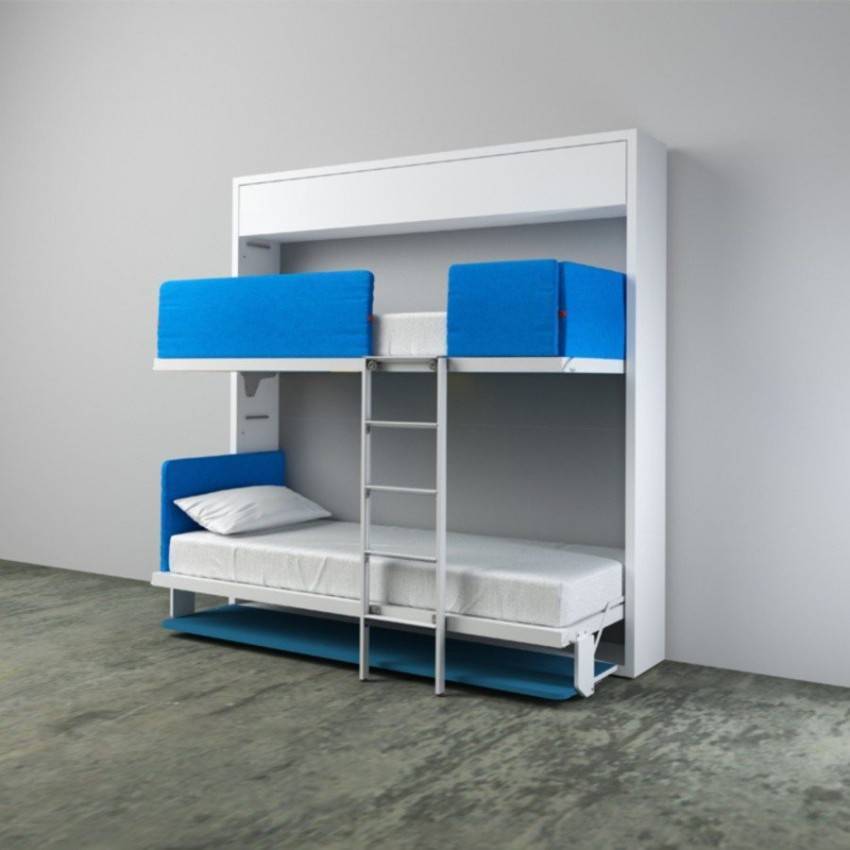

Вариант кровати трансформера с имитацией шкафа является самым простым. Главное же заключается в том, что такие проекты являются индивидуальными, а поэтому каждый может создать для себя что-то оригинальное.

В таком исполнении мебель может быть любого размера: односпальная, двуспальная, нестандартная.

Например, сверху секции над шкафом можно сделать антресоль для хранения белья. Кто-то устанавливает по краям шкафа стеллажи. При таких вариантах шкаф смотрится более гармонично. При горизонтальном способе подъема кровати, над секцией можно установить стеклянные стеллажи, а фальшь фасад оформить как ящики комода.

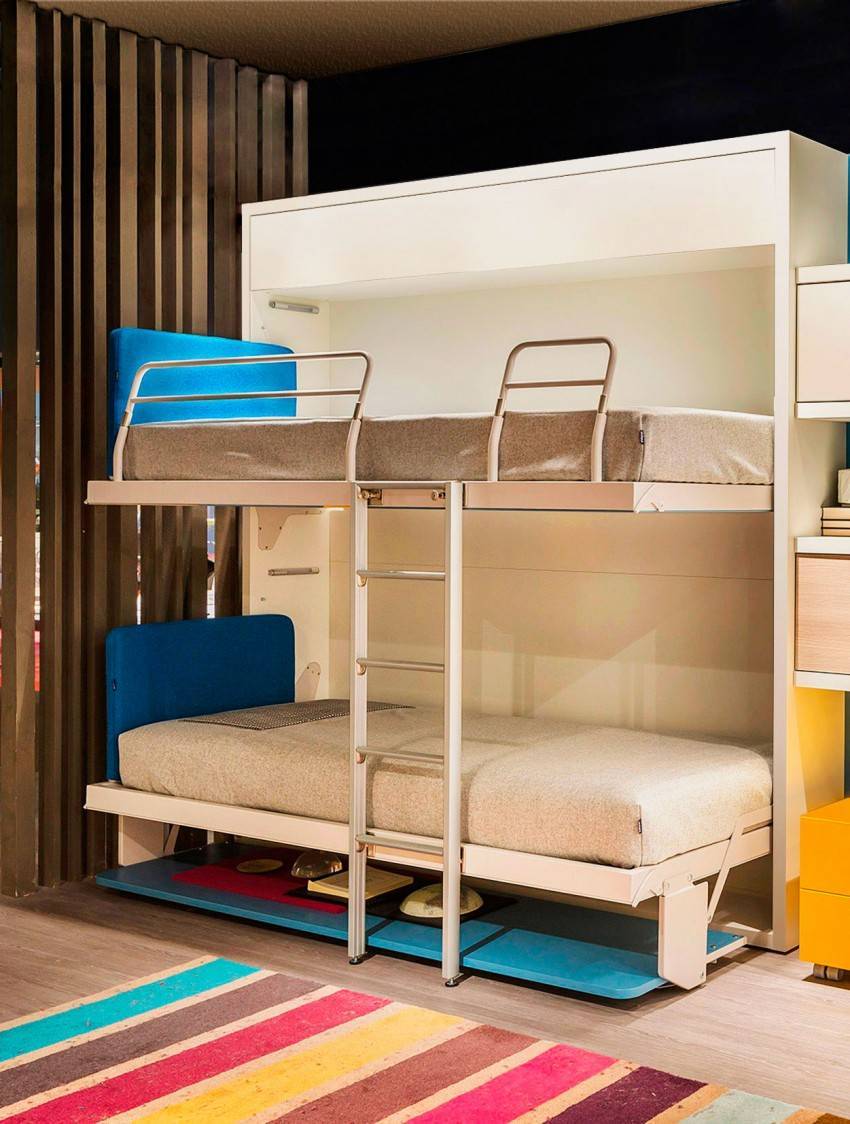

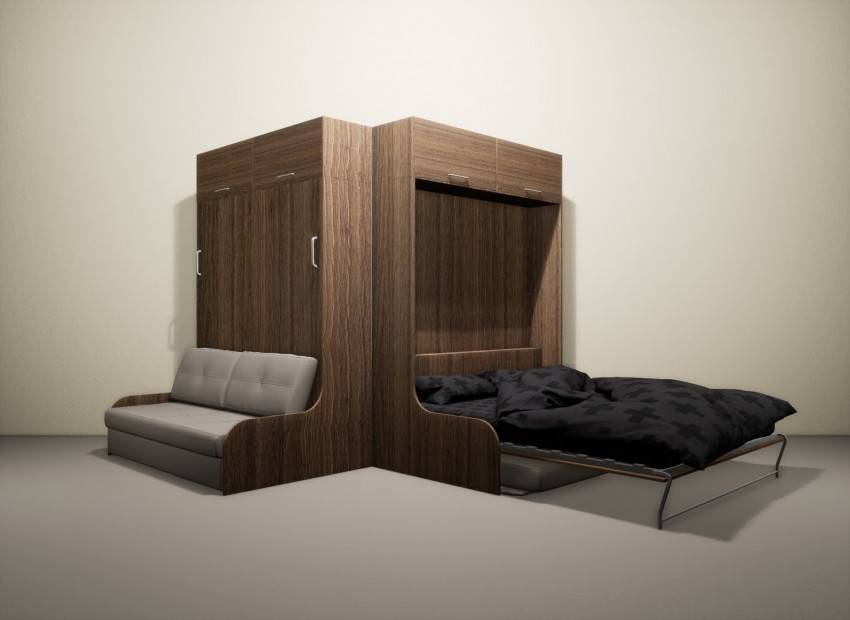

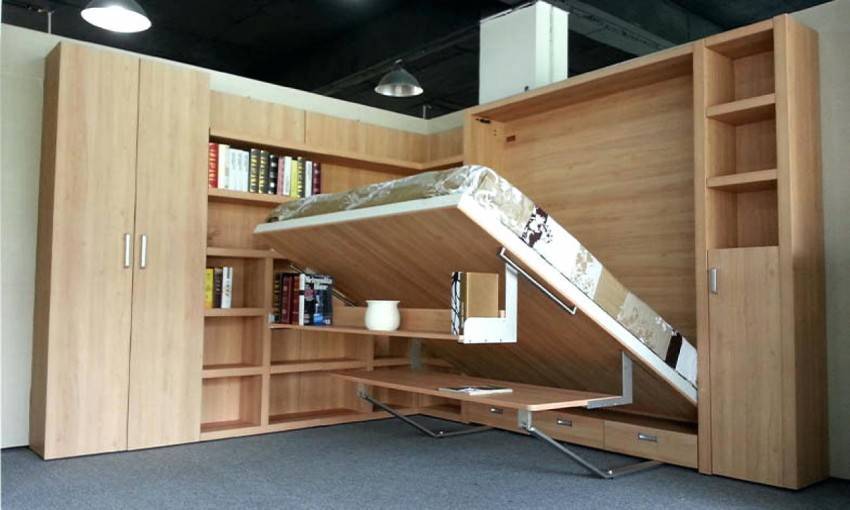

Встречаются варианты, при которых кровать трансформируется не просто в шкаф, а в небольшой уютный диванчик.В сложенном положении такая кровать занимает минимум места и не вредит позвоночнику во время сна.

Принцип работы

Прежде чем приступить к изготовлению шкафа-кровати, потребуется выяснить конструктивные особенности этой мебели:

• короб;
• ложе;
• подъемный механизм.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении кровати-трансформера.

Последний элемент специалисты рекомендуют покупать в готовом виде. Главной деталью такой кровати является короб, представленный в виде плинтуса и специальной упорной полки. При необходимости задняя стенка не изготавливается. В этом случае кровать трансформер будет иметь незаконченный вид. Зачастую задняя стенка представлена в виде дополнительных полок либо настенной картины. Шкаф-кровать можно сделать из тополиной доски, сосновой фанеры и обыкновенной ДСП.

Ложе кровати состоит из спинки, боковых досок, изголовья, матраса и основания. Чертеж создается на основе размеров данных деталей. Следующий шаг предусматривает соединение ложа с коробом. Для этого используется специальный подъемный механизм шкафа-кровати.

Весь процесс производства и сборки осуществляется с помощью определенных инструментов и материалов:

• напильника;
• уголка;
• уровня;
• плоскогубцев;
• дрели и перфоратора;
• ножа;
• ножовки;
• рулетки;
• карандаша;
• крепежных деталей.

Говорящий модуль

Пустота внутреннего объема стационарной опоры у стены возбудила фантазию. Под руку подвернулась потрёпанная жизнью мягкая говорящая игрушка с давно севшими батарейками.  После препарирования схема электронного блока была извлечена из тела донора и в результате нескольких проб и ошибок была подключена к кровати. Контактный датчик заменен на геркон, спрятанный в верхней крышке опоры. Герконом управляет сильный магнит от HDD винчестера (подробнее как их добывать смотрите здесь). Магнит приклеен в тщательно подобранном месте на двойной скотч. Электроника говорящего узла также приклеена скотчем к днищу крышки опоры. Акустический излучатель игрушки по звуку оказался слаб и был заменен многополосным блоком акустических головок от автомобильной колонки. Блок головки свободно лежит на дне опоры.

Геркон и электронный блок
Крепление магнита
Блок акустических головок

Применение геркона позволило получить четкое срабатывание устройства при опускании кровати и молчание модуля при подъеме кровати. Смотрите видео.

Простая откидная кровать своими руками

Инструменты и материалы

До того как приступить к созданию трансформера для малогабаритной квартиры либо помещений с большей площадью, рекомендуется приобрести рабочие материалы и инструменты. Для конструкций необходимы древесные плиты: мебельные щиты, ДСП, ЛДС и т. д. Материалы приобретают после составления схем, к показателю прибавляют 10%.

Мебельный щит производят методом прессования досок, брусков без добавления синтетических составов. Материал экологически чистый, прочный, простой в работе, но имеет высокую цену. Более бюджетные и доступные – древесно-стружечные плиты (ДСП, ЛДСП). Доски выпускают различных цветов, толщины и плотности. Показатель прочности у состава меньше, чем у мебельных щитов. Предпочтительная толщина – около 20 мм.

При изготовлении кровати-трансформера понадобится набор специальных инструментов: дрель, шуруповерт, электролобзик, перфоратор, машина для шлифования, сантиметровая рулетка, строительный уровень, угольник. Пригодятся также плоскогубцы, напильник, ножовка, набор отверток и т. д.

Для конструкции потребуется фурнитура: откидной механизм, конфирматы, саморезы и шурупы разных размеров, мебельные углы – стандартные и усиленные, анкерный крепеж, ручки, элементы украшения фасадной части.

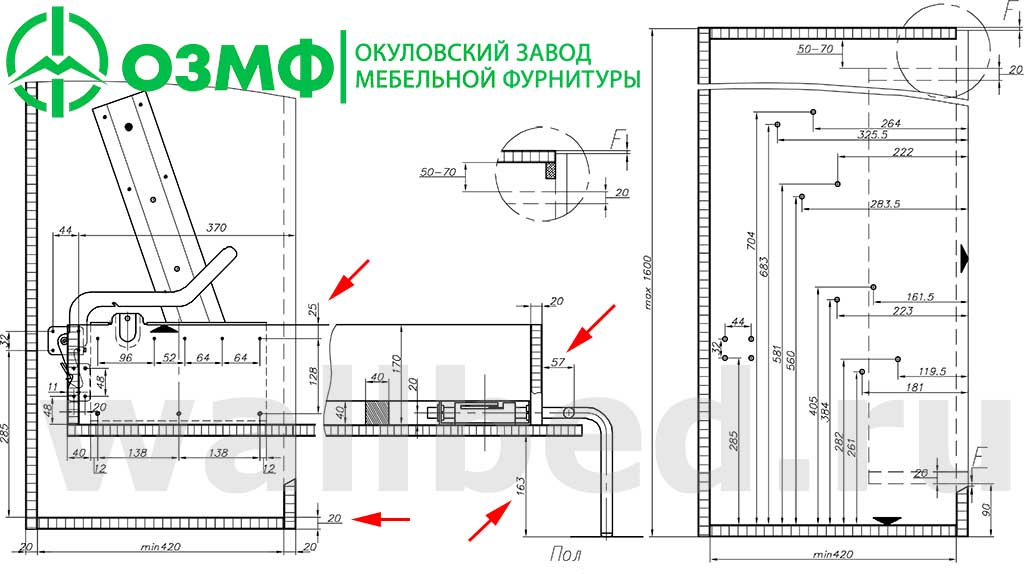

Установка 582 механизма для шкаф-кровати ОЗМФ

На странице механизма 582 сайта завода схема присадки не представлена, но завод по запросу предоставляет pdf файлы с информацией о присадке и кондуктором для сверления.

Чертежи — компиляция из файлов 582 сторона 1.pdf и 582 сторона 2.pdf

Механизм состоит из двух симметричных частей, для левой и правой стороны кровати. Каждая часть состоит из двух пластин, соединенных осью. Ось фиксируется стопорной шайбой.

Механизм неразъемный, что создает определенные проблемы при монтаже в шкаф и присадке на борта кровати.

Схема присадки ОЗМФ очень похожа на схему Хефеле, но некоторые отличия все же есть.

Впечатление такое, что на заводе взяли немецкую присадку и немного подкорректировали «под себя». Причем подкорректировали не все.

Есть еще некоторые моменты которые могут приводить к ошибкам проектирования

163 мм -размер просвета между полом и фасадом кровати в горизонтальном положении по чертежам ОЗМФ (по чертежам Хефеле 160 мм). На самом деле здесь ошибка и этот размер равен 141 мм.

20 мм. Все размеры крепежных отверстий угловой пластины по вертикали даны не от пола, а от горизонтальной нижней панели. Толщина этой панели по чертежу 20 мм. Значит ли это что ко всем размерам присадки на боковину шкафа (704, 683, 581, … 261) надо прибавить 20 мм? Это как раз объясняет путаницу с размером просвета основания по чертежу 163, по факту 141 мм. А если идти от высоты ножки — размер просвета вообще получится 174 мм.

Мы работаем с 2005 года.

Москва, Санкт-Петербург, Астрахань, Барнаул, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Липецк, Махачкала, Набережные Челны, Нижний Новгород, Новокузнецк,Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Рязань, Самара, Саратов, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Хабаровск, Челябинск, Ярославль

Черная Грязь, строение с4, Солнечногорский район, Московская область 15 км от МКАД. Схема проезда на склад >>>

Источник

Фото кровати-трансформер своими руками

Также рекомендуем просмотреть:

• Деревянные кресла
• Кровати для детского сада
• Кровать для девочки
• Подвесное кресло
• Детская кровать с бортиками
• Высота кровати
• Кровать в детскую комнату
• Металлическая двухъярусная кровать
• Кровать для мальчика
• Детская кровать с ящиками
• Кровать-машина
• Кресло-качалка
• Двуспальная кровать
• Каркас кровати
• Детские кровати ИКЕА
• Кровати ИКЕА
• Кровать-трансформер для малогабаритной квартиры
• Шкаф-кровать трансформер
• Кровать чердак с рабочей зоной
• Кровать для троих детей
• Сборка детской кровати
• Кровать из массива
• Кровать с мягким изголовьем
• Кровать из поддонов
• Раскладная кровать
• Детская кроватка с маятником
• Кровать со столом
• Кровать без изголовья
• Кровать-манеж
• Двухъярусная кровать ИКЕА
• Кровать в спальню
• Кресло с подлокотниками
• Кресло из ротанга
• Односпальная кровать
• Кровать с горкой
• Ортопедические матрасы
• Пружинные матрасы
• Выдвижная кровать
• Балдахин над кроватью
• Кровать подиум
• Изголовье кровати своими руками
• Кожаное кресло
• Как сделать кресло
• Кровать чердак
• Кованые кровати
• Чехол на кресло
• Кровать с подъемным механизмом
• Кровать из ДСП
• Мягкое кресло
• Детские матрасы
• Кровать чердак для взрослых
• Кровать по фен-шуй
• Кровать из металла
• Двухъярусная кровать трансформер
• Компьютерное кресло
• Кровать в нише
• Кровать из сосны
• Кровать в стене
• Ортопедическое основание для кровати
• Кровать с ящиком для белья
• Кровать чердак для детей
• Лучшие матрасы
• Кресло-мешок
• Кровать в стиле Прованс
• Офисные кресла
• Круглая кроватка

Сборка откидной кровати

Данный проект имеет некоторые особенности. Во-первых, нужно определиться с типом кровати, которая вам подойдет, и которую вы хотели бы изготовить. Как уже упоминалось, можно выбрать вертикальную или горизонтальную модель. После этого можно определиться с материалами. Современный рыно богат разнообразием предложений, поэтому выбрать нужный вариант будет совсем не сложно. Подойдет натуральное дерево, МДФ или ЛДСП.

Основное внимание при выборе уделяйте техническим свойствам и характеристикам. Материал обязательно долджен быть безопасным, экологичным, крепким, надежным, красивым

Также стоит продумать комплект необходимого инструмента. Многие имеют в наличии электродрель, шуруповерт, молоток, набор отверток, сверел, саморезы и шурупы. В противном случае все это нужно купить. Без нужного инструмента процесс не продвинется.

Изготовление короба

Предположим, что у вас есть материалы и нужные инструменты. Вы продумали и сделали наброски будущего проекта кровати. Самое время выбрать место для вашей будущей мебели. Чертежи можно набросатьпрямо на стене, обозначив места крепления каркаса.

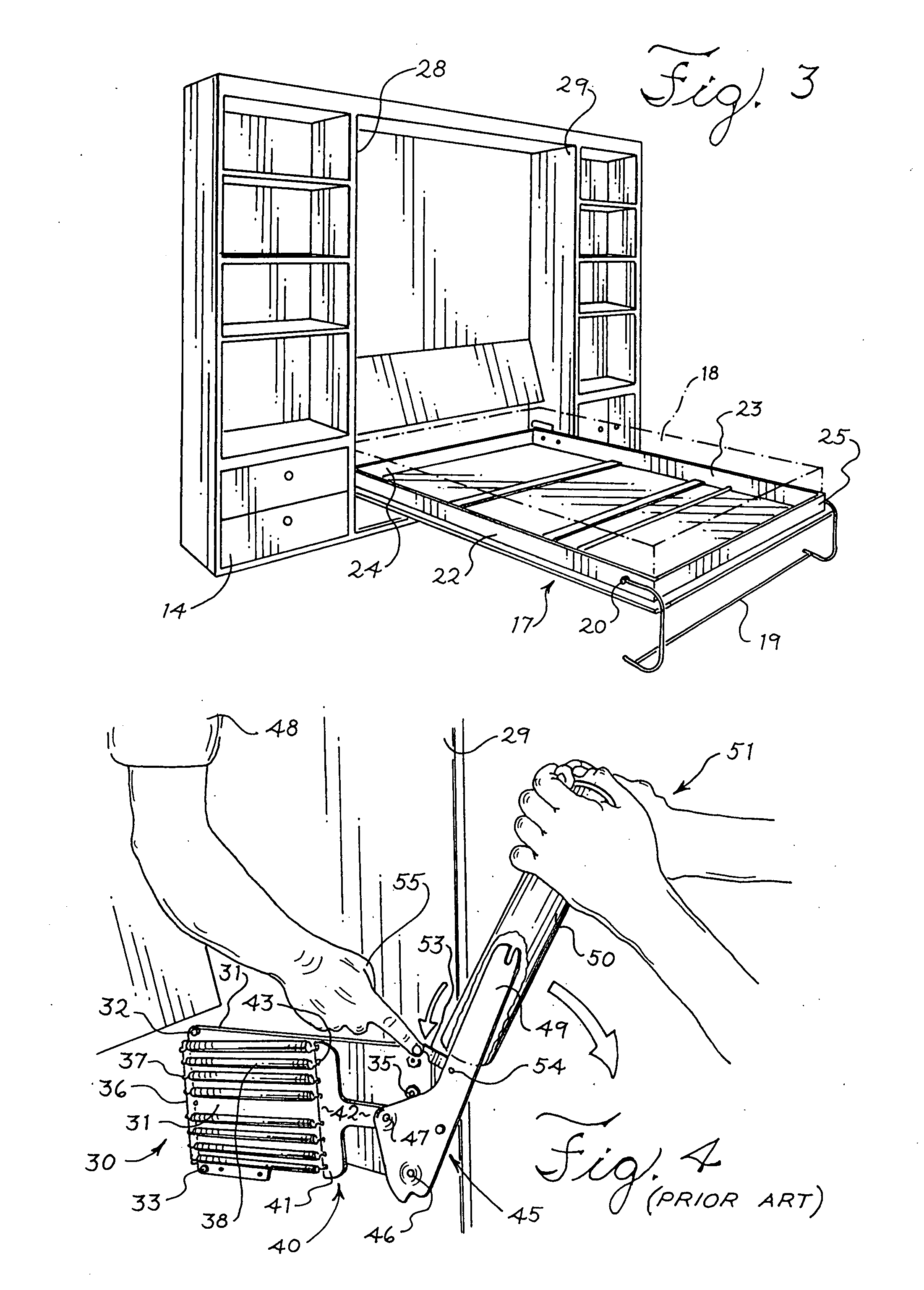

Вся конструкция состоит из короба, спального места, готового подъемного механизма самой кровати. Самостоятельно можно изготовить короб, который по виду напоминает обыкновенный шкаф. Размеры полученного короба должны совпадать с предполагаемыми размерами спального места. Главными элементами короба будут: прямая полка, задняя стенка, плинтус, горизонтальные и вертикальные стенки.

Приведем примерные параметры короба:

• глубина каркаса должна равняться толщине вашего матраса с прибавлением 32 см;
• ширина короба должна совпадать с шириной матраса плюс 16 см;
• высоту каркаса делаем равной длине матраса.

Параметры стены-основания

Стена, к которой предполагается крепить откидную конструкцию обязательно должна быть прочной, например, из кирпича или бетона. Детали нужно фиксировать шурупами на расстоянии в 25 см.

Спальное место

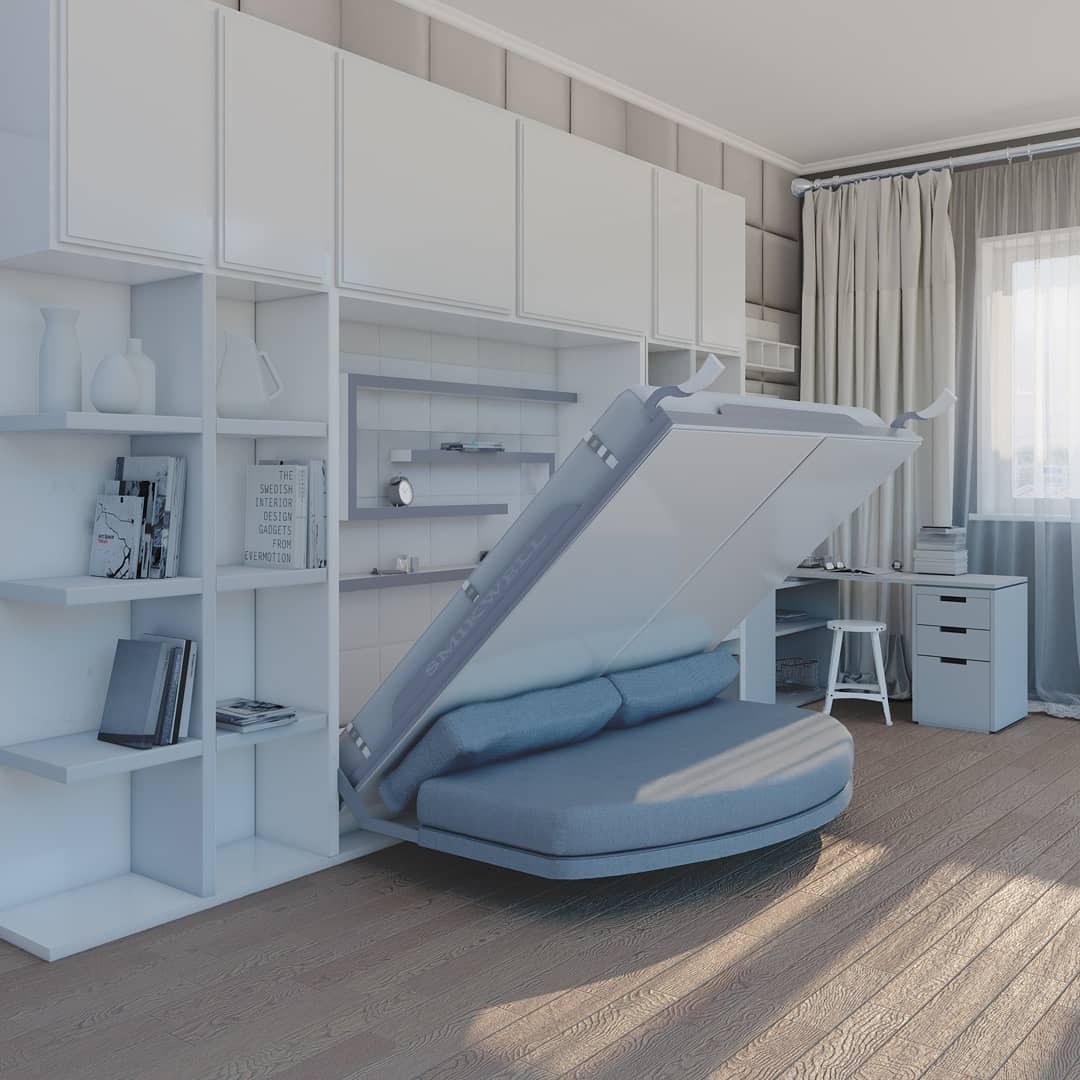

Непосредственно спальное место будет состоять из боковых досок, спинок, реечного основания, матраса и изголовья. Матрас крепится обязательно специальными ремнями, чтобы не смещался при открывании конструкции. Короб соединяется с ложем подъемным механизмом. Рекомендуется использовать готовый вариант с газовой пружиной. Она позволяет фиксировать вашу конструкцию в любом удобном положении. Можно вас поздравить, ваша кровать практически готова.

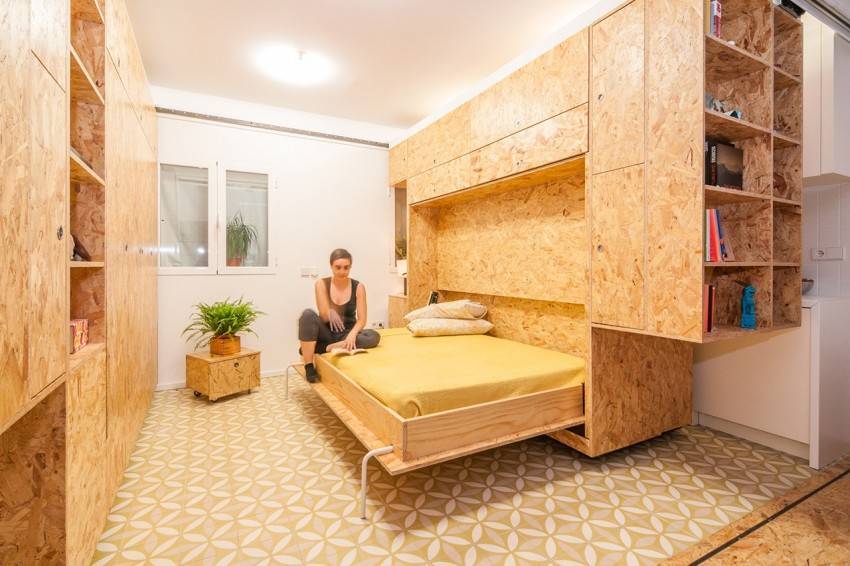

Добавив некоторые элементы, вы сможете замаскировать кровать под шкаф. В этом помогут несколько установленных по краям полочек для книг и сувениров. В нижней части практично разместить шкафчики для хранения белья или постельных принадлежностей. Если учитывать советы и рекомендации из этой статьи, то сделать своими руками кровать совсем не сложно, а даже интересно и увлекательно. Полученный опыт позволит и дальше продолжать эксперименты по реализации проектов мебели.

Горизонтальная кровать

Конструктивные особенности данной модели повторяют предыдущий проект. Мы имеем ложе, короб, подъемный механизм. Размеры каркаса под спальное место немного отличаются, так, глубина будет составлять 41 см, длина – 200 см, высота – 112 см. Приведенные характеристики условны и вкаждом индивидуальном проекте будут зависеть от размеров ложа и матраса.

Материалы и элементы

Для изголовья подойдет ДСП шириной около 2 метров. Заранее подготовьте заготовки. Также вам понадобится для сооружения каркаса около 6 метров бруса. Для кровати также потребуются следующие составляющие:

• четыре детали из ДСП для боковых и внутренних элементов, размера 1080*394*19 мм и 1080*265*19 мм соответственно;
• два элемента из ДСП для крышки откидной кровати – 2020*400*19 мм, а также для полки – 972*390*19 мм;
• две небольшие полки для декора комода – 980*310*19 мм;
• две направляющие – 2000 мм;
• карниз – 2020*992*19 мм.

Сборка

Сборка кровани производится с использованием шурупов. Весь процесс повторяет сборку вертикальной модели откидной кровати. Чтобы матрас не смещался, по краю каркаса можно прикрепить специальный бортик длиной около 1 см.

В мебельных салонах зачастую цена такой мебель довольно высока, что делает ее недоступной для многих потребителей. Поэтому самостоятельная реализация проекта откидной кровати  — животрепещущая тема. Это обойдется намного дешевле, а результат может превзойти даже смелые ожидания.

Дополнительно смотрите ролик, чтобы подробнее во всем разобраться:
