Использование радиаторов керми для отопления дома

Преимущества стальных радиаторов Керми

Несмотря на то что чугунный радиатор имеет гораздо большую массу, тепловая емкость и инерционность у стального радиатора Керми лучше. Сравнения этих характеристик проводились в условиях современного отопительного трубопровода, теплоноситель которого имеет далеко не самые стабильные показатели и не самый постоянный химический состав.

Прибор должен максимально быстро реагировать на изменения тепловых характеристик двухтрубной отопительной системы, а значит, очень быстро набирать температуру, не иметь избыточных потерь тепла при прекращении поступления теплоносителя. Радиаторы Керми технические характеристики которых очень гибкие, и в этом плане подтверждают свою убедительность.

Технические характеристики

*Конструкция:
p>

Тип 21:                                &
nbsp;                              двухрядный с конвектором

Тип 33:
трехрядный с 3-мя конвекторами

Тип 21:                        &
nbsp;                                      100 мм

Тип 33:
155 мм

Мощность:                                                        приведена в таблицах

*Смотри рисунки

**Другие возможные габаритные размеры (длина и высота) указаны в таблицах
em>

Длина, мм	Тип 10	Тип 11
Высота	Высота
400	500	600	900	400	500	600	900
400	228/96	278/116	329/137	485/200	379/159	459/192	538/223	770/315
500	286/120	348/145	411/172	606/250	474/199	574/239	673/279	963/394
600	343/144	418/174	493/206	727/299	568/239	688/287	808/335	1156/473
700	401/168	487/203	575/240	848/349	663/279	803/335	942/391	1348/551
800	458/192	557/232	658/275	970/399	758/319	918/383	1077/447	1541/630
900	515/216	626/262	740/309	1091/449	852/358	1032/431	1211/502	1733/709
1000	572/240	696/291	822/343	1212/499	947/398	1147/479	1346/558	1926/788
1200	686/288	835/349	986/412	1454/599	1136/478	1376/575	1615/670	2311/945
1400	801/336	974/407	1151/481	1697/699	1326/557	1606/670	1884/781	2696/1103
1600	915/384	1114/465	1315/549	1939/799	1515/637	1835/766	2154/893	3082/1260
1800	1030/432	1253/523	1480/618	2182/898	1705/717	2065/862	2423/1005	3467/1418
2000	1144/480	1392/581	1644/686	2424/998	1894/796	2294/958	2692/1116	3852/1576
2300	1316/552	1601/669	1891/789	2788/1148	2178/915	2638/1102	3096/1284	4430/1812
2600	1487/624	1810/757	2137/892	3151/1297	2462/1035	2982/1245	3500/1451	5008/2049
3000	1716/720	2088/873	2466/1030	3636/1497	2841/1194	3441/1437	4038/1674	5778/2364

Длина, мм	Тип 12	Тип 21
Высота	Высота
500	600	900	500	600	900
400	571/238	666/277	926/386	639/263	745/305	1045/424
500	714/298	832/347	1157/482	799/329	931/381	1307/531
600	856/357	998/416	1388/578	958/395	1117/457	1568/637
700	999/417	1165/485	1620/675	1118/460	1303/533	1829/743
800	1142/476	1331/554	1851/771	1278/526	1490/609	2090/849
900	1284/536	1498/624	2083/868	1437/592	1676/685	2352/955
1000	1427/595	1664/693	2314/964	1597/658	1862/761	2613/1061
1200	1712/714	1997/832	2777/1157	1916/789	2234/914	3136/1273
1400	1998/833	2330/970	3240/1350	2236/921	2607/1066	3658/1486
1600	2283/952	2660/1109	3702/1542	2555/1052	2979/1218	4181/1698
1800	2569/1071	2995/1247	4162/1735	2875/1184	3352/1371	4703/1910
2000	2854/1190	3328/1386	4628/1928	3194/1315	3724/1523	5226/2122
2300	3282/1369	3827/1594	5322/2217	3673/1513	4823/1750	6010/2440
2600	3710/1547	4326/1802	6016/2506	4152/1711	4841/1979	6794/2759
3000	4281/1785	4992/2079	6942/2892	4791/1974	5586/2283	7839/3183

Длина мм	Тип 22	Тип 33
Высота	Высота
300	400	500	600	900	300	400	500	600	900
400	510/213	642/266	772/318	900/368	1266/503	735/298	926/373	1109/444	1286/511	1756/694
500	638/267	803/333	965/397	1125/460	1582/629	919/373	1157/467	1387/555	1607/639	2196/867
600	766/320	963/399	1158/477	1349/552	1898/755	1102/448	1388/560	1664/666	1928/767	2635/1041
700	893/373	1124/466	1351/556	1574/644	2215/881	1286/522	1620/653	1941/777	2250/895	3074/1214
800 p>	1020/426	1284/532	1544/636	1799/736	2531/1007	1470/597	1851/747	2218/889	2571/1023	3513/1388
900	1148/480	1445/599	1737/715	2024/828	2848/1133	1653/671	2083/840	2496/1000	2893/1151	3952/1561
1000	1276/533	1605/666	1930/795	2249/920	3164/1259	1837/746	2314/933	2773/1111	3214/1278	4391/1735
1200	1531/639	1926/799	2316/954	2699/1104	3797/1510	2204/895	2777/1120	3328/1333	3857/1534	5269/2081
1400	1786/746	2247/932	2702/1113	3149/ 1288	4430/1762	2572/1044	3240/1307	3882/1555	4500/1790	6147/2428
1600	2040/852	2568/1065	3088/1272	3598/1472	5062/2014	2939/1194	3702/1493	4437/1777	5142/2045	7026/2776
1800	2297/959	2889/1198	3474/1431	4048/1656	5695/2266	3307/1343	4165/1680	4991/1999	5785/2301	7904/3123
2000	2552/1066	3210/1331	3860/1590	4498/1839	6328/2518	3674/1492	4628/1867	5546/2221	6428/2557	8782/3470
2300	2935/1226	3692/1531	4439/1728	5173/2115	7277/2896	4225/1716	5322/2147	6378/2555	7392/2940	10099/3991
2600	3318/1385	4173/1730	5018/2066	5847/2391	8226/3273	4776/1940	6016/2612	7210/2889	8356/3323	11417/4511
3000	3828/1598 td>	4815/1997	5790/2384	6747/2759	9492/3777	5511/2238	6942/2799	8319/3333	9642/3834	13173/5205

Расшифровка данных таблицы:2935/1226, где 2935 — тепловая мощность в Вт при температуре теплоносителя 90/70°С; 1226 — тепловая мощность в Вт при температуре теплоносителя 55/45°С. Температура в помещении принята 20°С.

Подключение

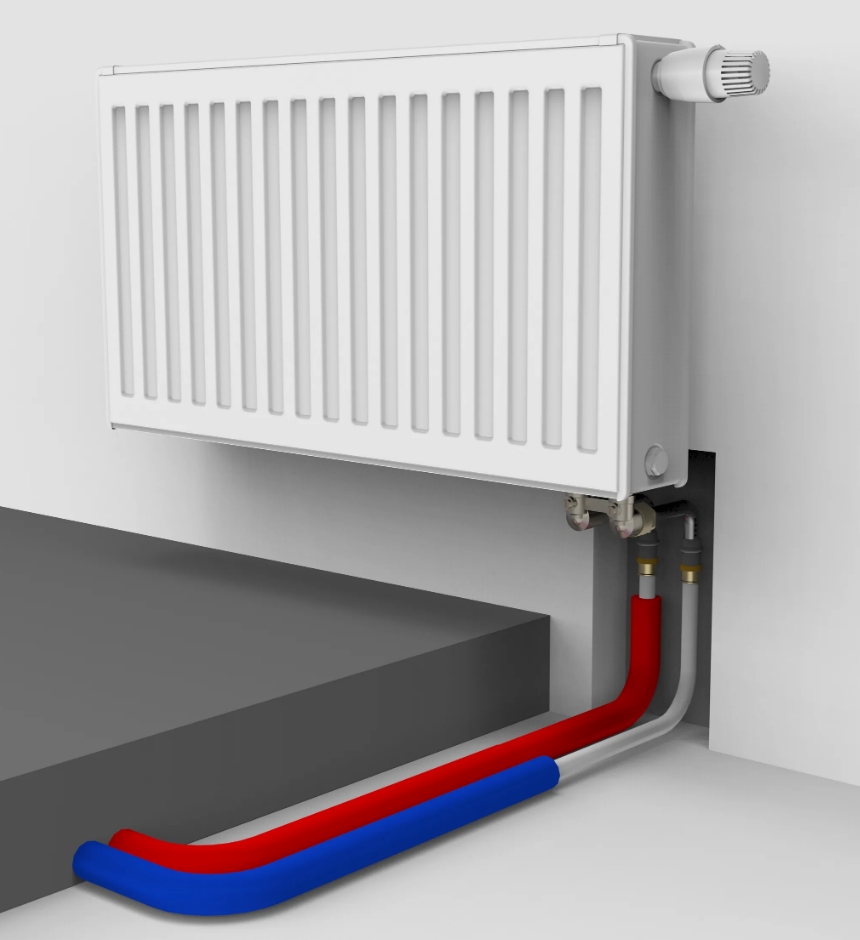

При рассмотрении радиатора Kermi FTV с лицевой стороны, в его нижней части можно обнаружить два патрубка, которые необходимы для соединения с подачей и обраткой. Их межосевое расстояние составляет 50 мм, а резьба под евроконус — 3/4″. Производитель рекомендует произвести установку запорной арматуры перед подключением к трубопроводу. Для этого используются специальные прямые или угловые запорные узлы, предусматривающие нижнее подключение. Для регулирования температурного режима в отапливаемом помещении возможна установка термостатических головок.

Используя соответствующие аксессуары, подключение к батареям современных металлопластиковых труб, труб из полипропилена и меди осуществляется без труда. При этом следует подбирать соединительные приспособления под евроконус. Компания Керми предлагает фитинги в широком ассортименте собственного производства.

Монтаж осуществляется в заводской упаковке, которая не снимается до момента окончания отделочных работ. Это позволяет защитить прибор от повреждений.

При установке радиатора в нишу требуется соблюдение рекомендованного производителем расстояния от его торцевой части до поверхности стены, что обеспечивает беспрепятственный доступ к верхней решетки и боковых накладок.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

• 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
• 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
• 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
• 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
• 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

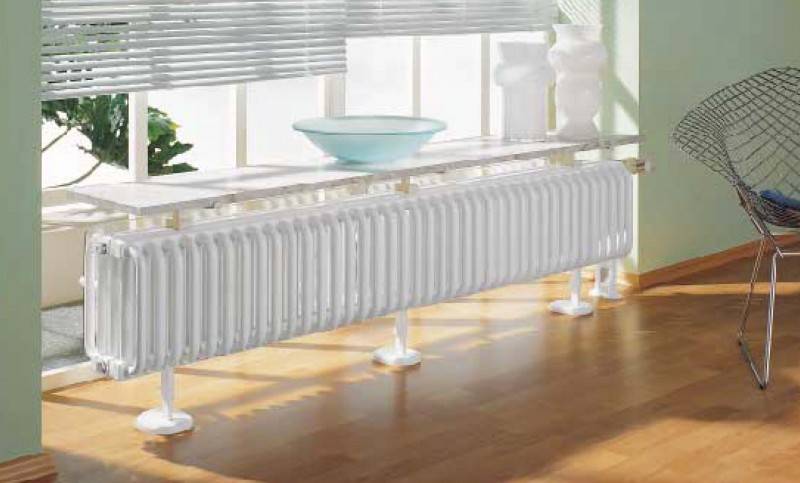

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Панельные стальные радиаторы отопления KERMI ThermX2

Изготовлены по всем европейским стандартам, имеют гофрированную профильную поверхность, отличаются невысокой ценой. Они подходят только для закрытых систем отопления. Небольшой объем горячей воды в сочетании с высокой тепловой эффективностью делают эти устройства наиболее подходящими для автономных систем отопления. И их лучше использовать в системах, где теплоноситель не слишком горячий.

В этих радиаторах используется новейшая запатентованная технология X2, которая значительно увеличивает эффективность радиаторов. Удваивая излучение инфракрасного спектра, эта технология делает излучатели очень удобными. Время нагрева сокращается примерно на четверть, а экономия увеличивается на 11%. Принцип X2 означает, что сначала нагревается передняя пластина, а затем — задняя. Более подробную информацию можно найти в видео ниже.

Видео. Технические особенности стальных панельных радиаторов Kermi

После соединения плит готовое изделие сначала тщательно обезжиривают, а затем фосфатируют. Окончательная отделка — электростатическая покраска. Верхний слой краски обрабатывается при температуре 180 градусов. Благодаря этому верхний слой лака отличается высокой стойкостью. Глянцевое покрытие придает радиатору элегантный вид.

Сверху и по бокам радиатора установлены сетчатые решетки. Они значительно увеличивают эффективность теплопередачи на 60%. В комплекте четыре заглушки для крепления устройств.

Существует 2 линейки панельных радиаторов Kermi, которые отличаются подключением к тепловой сети. Обогреватели Kermi ThermX2 Profil-K (FKO) подключаются сбоку. С другой стороны, такие радиаторы, как Kermi ThermX2 Profil-V (FKV или FTV), приспособлены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти обогреватели оснащены конвекторами, а их панели состоят из двух сваренных между собой профилированных стальных листов. По бокам есть накладки, а вверху — защитная решетка. Радиаторы с боковым подключением обозначаются буквой FKO. Kermi Profil-K FKO имеет четыре соединительных патрубка (внутренняя резьба 1/2 «) для подключения к системе по бокам. Радиатор можно подключать к трубам с обеих сторон.

Технические характеристики обогревателей Kermi ThermX2 FKO:

• Присоединительная резьба: 4 x G1 / 2 «(внутренняя).
• Высота: 300, 400, 500, 600, 900
• Межосевое расстояние: общая высота минус 50 мм
• Длина: от 400 мм до 3000 мм
• Глубина: тип 10 и 11 — 61 мм, тип 12 — 64 мм, тип 22 — 100 мм, тип 33 — 155 мм.
• Рабочее давление: 10 атм. (1,0 МПа)
• Давление под давлением — 13 бар. (1,3 МПа)
• Средняя температура: 110 ° C
• Рабочая температура — 95

Подключаемые снизу Kermi ThermX2 Profil-V

Все радиаторы имеют встроенный термоклапан. Клапан имеет правую резьбу и шаг M30x1,5. Регулятор температуры не входит в комплект поставки — его необходимо приобретать отдельно. Резьба на ниппеле имеет внешнюю 3/4 дюйма. Расстояние между центрами — 5 см. Данная конструкция предназначена для двухтрубных систем отопления. При необходимости подключения к однотрубной системе необходимо приобретать специальные фитинги.

Технические характеристики Kermi ThermX2 FKV:

• Присоединительная резьба: 2 x G3 / 4 «(внешняя),
• Высота радиаторов: 300, 400, 500, 600, 900
• Длина радиатора: от 400 мм до 3000 мм
• Расстояние между подводящими трубами: 50 мм
• Глубина нагревателя: тип 10 и 11 — 61 мм, тип 12 — 64 мм, тип 22 — 100 мм, тип 33 — 155 мм.
• Рабочее давление — 10 атм. (1,0 МПа)
• Давление нагнетания — 13 атм. (1,3 МПа)
• Максимальная температура жидкости: 110 ° C
• Рабочая температура: 95 ° C

Помимо способа подключения, панельные радиаторы различают еще и по типу.Kermi производит всего 5 типов стальных панельных радиаторов:

Тип 10 — однорядный, глубиной 6,1 см.Без фасада и без конвектора.Изготавливается только по предварительному заказу.

Тип 11 — однобортный, на подкладке, глубиной 6,1 см.Доступен один конвектор.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

• Присоединительная резьба: 4 х G1/2” (внутр.)
• Высота: 300, 400, 500, 600, 900
• Межосевое расстояние: общая высота минус 50 мм
• Длина: от 400мм до 3000мм
• Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
• Рабочее давление – 10 атм. (1,0 МПа)
• Опрессовочное давление – 13 атм. (1,3 МПа)
• Макс. температура теплоносителя: 110°C
• Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

• Присоединительная резьба: 2 х G3/4” (наруж.),
• Высота радиаторов: 300, 400, 500, 600, 900
• Длина радиаторов: от 400мм до 3000мм
• Расстояние между подводящими трубами: 50мм
• Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
• Рабочее давление – 10 атм. (1,0 МПа)
• Опрессовочное давление – 13 атм. (1,3 МПа)
• Максимальная температура теплоносителя: 110°C
• Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

Технические характеристики радиаторов Керми

Радиаторы отопления Kermi производятся в Германии. Сразу становится ясно, что мы имеем дело с качественной немецкой продукцией – другого у них просто не бывает. Начав свою деятельность в 1967-ом году, компания Kermi добилась блестящих результатов и стала одним из лидеров отопительного рынка. По состоянию на 2016-ый год она выпускает следующие линейки радиаторов:

• Профильные;
• Гладкие;
• Радиаторы серии Line.

Типы и размеры панельных радиаторов немецкого производителя отопительных приборов Kermi

Технические характеристики радиаторов Керми включают в себя следующие параметры – высота, длина, глубина, количество рядов и количество рядов конвективного оребрения. На рынке представлены следующие типы радиаторов, обозначаемые числовыми индексами.

• Тип 10 – это однорядные устройства без конвективного оребрения.
• Тип 11 – однорядные радиаторы с одним рядом оребрения.
• Тип 12- двухрядные батареи Керми с одним рядом оребрения.
• Тип 22 – двухрядные радиаторы с двумя рядами оребрения.
• Тип 33 – трехрядные батареи с тремя рядами оребрения.

В зависимости от типа меняется глубина радиаторов. Например, однорядные модели therm-x2 Profil-V обладают глубиной 61 мм, двухрядные 100 мм, а трехрядные – 155 мм

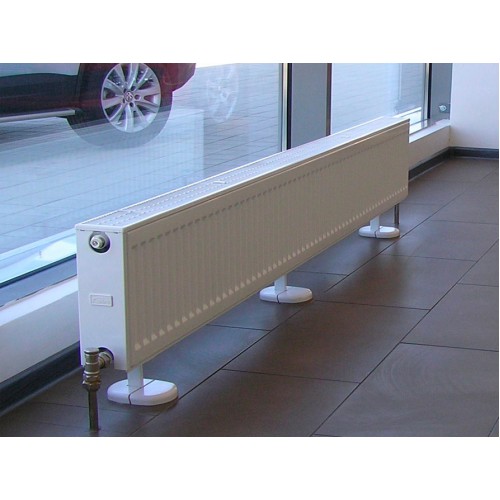

Если нужны невысокие батареи, следует обратить внимание на профильные модели высотой 200 мм. Также в продаже имеются вертикальные радиаторные панели Verteo Profil, обладающие превосходным внешним видом и довольно большой высотой

В список важных технических характеристик следует включить тип подключения

Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением

В список важных технических характеристик следует включить тип подключения. Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением.

Профильные радиаторы отопления Керми – это линейка, включающая в себя компактные модели высотой от 200 мм. К ним относятся модельные ряды therm-x2 Profil-V, therm-x2 Profil-K и Verteo Profil. Сегмент гладких радиаторов включает в себя модельные ряды therm-x2 Plan-V, therm-x2 Plan-K, Verteo Plan, therm-x2 Plan-K для замены (предназначены для быстрой и безболезненной замены старых батарей без переделки отопительной системы) и therm-x2 Plan-V гигиенический (для использования в помещениях, к которым предъявляются жесткие гигиенические требования). Для всех этих линеек характерен гладкий дизайн.

Радиаторы Kermi серии Line отличаются привлекательным дизайном. Они способны вписаться в любой интерьер.

Батареи Kermi серии Line обладают привлекательным дизайном передней панели – они способны вписываться в любые интерьеры. Серия включает в себя линейки therm-x2 Line-K, therm-x2 Line-V, therm-x2 Line-Hygiene, Verteo-Line и therm-x2 Line-K для замены (для ремонта и модернизации старых отопительных систем).

Что означает therm-x2 в названии линеек? Это энергосберегающая технология, применяемая в разработке радиаторов отопления Kermi. Благодаря этой технологии сокращается время нагрева и достигается повышение эффективности отопительной системы. Поступающая в батареи вода проходит сначала через переднюю панель, и только потом переходит в задние. Такая конструкция обеспечивает быструю подачу тепла в помещения. Сегодня технология therm-x2 используется во всех батареях Kermi.

Расчет мощности

Один из вариантов расчета мощности радиатора предполагает применение сравнительного метода, когда за основу берется типовая чугунная 12-секционная батарея. Из проведенных исследований известно, что при таких габаритах она обеспечивает теплоотдачу порядка 1444 Вт. Емкость заполняемого теплоносителем внутреннего объема чугунного образца равна13 литрам.

Из паспорта батарей Kermi легко узнается, что теплоотдача от типового односекционного агрегата под шифром 10 составляет около 2100 Вт (при рабочем объеме в 6,3 литра). Используя эти данные при замене чугунных батарей новыми образцами, можно быть уверенным в том, что их теплоотдача будет не хуже, а даже немого выше.

Для правильного определения нужной мощности и схемы подключения радиаторов применяется табличный вариант расчета. Для его реализации потребуются следующие дополнительные данные:

• величина тепловых потерь в квартире;
• параметры жидкого носителя;
• предполагаемая комнатная средняя температура.

При выборе также учитываются габариты радиатора, после чего в алгоритм выбора вносятся соответствующие коррективы. Искомая величина тепловой отдачи определяется по сводной таблице, предоставляемой производителем конкретного радиатора из популярной линейки Kermi. Нужная модель находится в соответствующей графе, напротив которой указывается подходящее для нее значение мощности. Специалисты советуют брать этот показатель с небольшим запасом, что гарантирует получение требуемого результата.

После того как все параметры учтены, пользователь сможет точнее определиться с моделью, подходящей для конкретных условий эксплуатации.

Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Всего техник четыре, рассмотрим каждую из них:

1. Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
2. Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
3. Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.

Этапы подключения

Технология работы зависит от выбранного комплекта фурнитуры и материала труб. Если трубы прокладываются по поверхности стен в комнате, то лучший вариант, это классические металлические трубы.

Если тепловые магистрали заранее прокладываются под штукатуркой, или в специально предусмотренных каналах, то можно использовать более современный вариант. Например, полипропиленовые термостойкие трубы.

Работы со стальными трубами проводятся стандартным сантехническим инструментальным комплектом. С пластиковыми трубами и фитингами требуются специализированные обжимные инструменты. Они нужны не для всех фитингов. Многие системы имеют резьбовую систему обжатия.
