Марки котлов на твердом топливе российского производства
Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.
Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):
Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)
- КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
- комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
- камера сгорания и зольный ящик расположены внутри водяной рубашки;
- регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
- внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
- съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
- возможность ремонта.
Конструкция котла Zota Mix
- нужен запас топлива и место для его хранения;
- затраты по доставке, выгрузке и складированию дров, угля, брикетов;
- снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
- для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
- обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
- установка в отдельном помещении;
- для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.
Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):
Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)
- бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
- компактный размер;
- водяной теплообменник охватывает топку со всех сторон (кроме фронта);
- выдвижной зольный ящик;
- монтажное гнездо для регулятора тяги;
- возможность подключения к дымовой трубе любой конфигурации;
- стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
- конструкция адаптирована для работы на газу и электричестве.
Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»
- устаревшая конструкция, примитивная автоматика низкого качества;
- заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.
Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):
Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)
- обеспечивает стабильное горение топлива любой сортности и степени влажности;
- эффективная работа котла с одной закладки в течение 8 часов;
- экономный расход топлива;
- совместимость генератора с системами естественной или принудительной циркуляции;
- экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
- конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.
Твердотопливные пиролизные котлы «Буржуй & К»
- сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
- ручная закладка топлива и чистка камеры сгорания;
- большой вес.
Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности
Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.
https://youtube.com/watch?v=3sfw2qpCMrY
https://youtube.com/watch?v=1z6OOs3WdH4
О производителе
КЧМ — самая старая марка отечественного оборудования Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.
Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».
Особенности установки и подключения
При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:
- Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
- Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
- В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.
Порядок монтажа водогрейного котла КЧМ-5 следующий:
- Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
- Устройство подключается к системе отопления и дымохода.
- Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.
Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.
Особенности климата нашей страны заставляют с особым вниманием подходить к выбору котла для системы отопления. Тем более что сегодня выбор оборудования достаточно широк, на рынке представлено как импортное, так и отечественное оборудование. Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ
Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ
Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ.
Насколько актуальны котлы на твердом топливе? Безусловно, отопительное оборудование на газе или электричестве удобнее и экологичнее. Однако газ проведен не во все районы, а стоимость электроэнергии неуклонно растет, поэтому для некоторых домовладельцев именно твердотопливные агрегаты являются оптимальным выбором.
Тем более что современное оборудование длительного горения намного эффективнее обычных котлов на дровах или угле. И как свидетельствуют отзывы, пользоваться такими котлами намного удобнее.
Принцип работы котлов КЧМ
Конструкция очага ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сжигается в условиях разреженного кислорода, в результате чего выделяется коксовый газ. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в нагреве перед выбросом наружу. Топливо используется эффективно, а количество негорючих остатков уменьшается.
Иногда в ниппельных соединениях появляется течь – это говорит об ослаблении гаек. Неисправность устраняется подтяжкой фурнитуры. Если конденсат попадает на стенки секций, произошла разгерметизация по вине производителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и очищающей дверцы, экран, запальник, термопара и термостат.
Монтаж котла
Во время установки описываемого здесь климатического оборудования нужно неукоснительно соблюдать требования, о которых гласит инструкция по монтажу. Это позволит не только увеличить срок службы агрегата, но и обезопасить обслуживающих его людей от травм и других неприятностей.
Итак, во время размещения котла КЧМ в котельной обращайте внимание на следующие нюансы:
- Расстояние от задней кромки до ближайшей стены помещения должно быть не менее 2,5 метра. Также нужно, чтобы боковые кромки отстояли от стен помещения не менее чем на метр.
К заднему патрубку, через который удаляются продукты сгорания, следует обеспечить свободный доступ: размеры необходимого для этого пространства составляют не менее 40 на 40 см.
Во время установки котла следует четко соблюдать расстояния до стен, предусмотренные инструкцией
Нужно позаботиться и об удобстве загрузки топлива. Чтобы истопнику было удобно двигаться, свободная площадь перед передней частью отопительного устройства не должна быть меньше, чем 1 кв. метр. Это облегчит подкидывание дров и очистку зольника от остатков топлива.
- Необходимо соблюсти меры противопожарной безопасности. Пол перед установкой на него котла следует застелить негорючим материалом. Кромки защитной прокладки должны выступать за габариты устройства как минимум на 40 см.

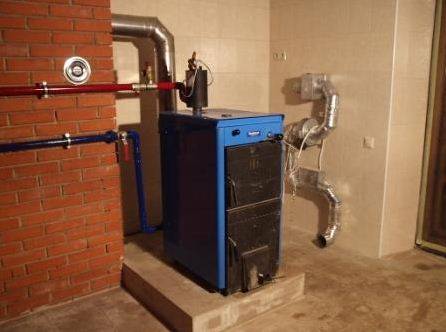

Котел лучше ставить на специально подготовленное бетонное основание
Также во избежание пожара возле агрегата запрещено складировать топливо. Основное хранилище целесообразно обустроить отдельно от котельной, а суточный запас следует располагать не ближе чем в полуметре от работающего котла.
- В качестве теплоносителя для системы отопления желательно использовать отфильтрованную от механических примесей умягченную воду.
Желательно не использовать жесткую, чтобы избежать образования накипи в теплообменнике котла и трубах. Можно заливать в отопительную сеть антифризы, однако перед этим следует прочесть инструкцию по эксплуатации и убедиться, что жидкость не причинит вреда чугунным деталям котла.
Сам порядок подключения следующий:
сначала на постамент или прокладку устанавливается котел, проверяется уровень и закрепляются опоры (нужно добиться полной устойчивости агрегата на подставке, малейшее отклонение от горизонтали может привести к образованию накипи в теплообменнике и сокращению срока службы оборудования);
Схема подключения котла к трубам отопления
- к входному и выходному патрубкам подключаются трубы (желательно делать это через запорную арматуру, так вы сможете перекрыть ток теплоносителя и демонтировать агрегат в случае поломки или для замены);
- к патрубку, отвечающему за удаление продуктов сгорания, подключается вертикальный дымоход (в нижней оконечности трубы желательно закрепить специальную деталь, необходимую для сбора конденсата, который образуется на стенках во время работы котла);
- после окончания монтажа выполняется опрессовка системы (для этого можно использовать специальный пневматический прибор).
https://youtube.com/watch?v=y7GUQZV9j_o
Цены и некоторые характеристики
Тип котла | Мощность | ГабаритыВысота* Ширина*Глубина (+дымоход) | Масса, кг |
КЧМ -5 К 21-03(17) (3 секции) — 133.000 рублей / 156.000 рублей | 21/27 кВт | 1150 х 500 х 350(+153) | 244 |
КЧМ -5 К 30-03(17) (4 секции) — 133.000 рублей / 156.000 рублей | 30/38 кВт | 1150 х 500 х 470(+153) | 310 |
КЧМ -5 К 40-03(17) (5 секций) — 133.000 рублей / 156.000 рублей | 40/50 кВт | 1150 х 500 х 590(+153) | 376 |
КЧМ -5 К 50-03(17) (6 секций) — 169.000 рублей / 201.800 рублей | 50/61 кВт | 1150 х 500 х 710(+205) | 442 |
КЧМ -5 К 60-03(17) (7 секций) — 183.000 рублей / 213.000 рублей | 60/73 кВт | 1150 х 500 х 830(+205) | 508 |
КЧМ -5 К 70-03(17) (8 секций) — 204.000 рублей / 235.000 рублей | 70/84 кВт | 1150 х 500 х 950(+205) | 574 |
КЧМ -5 К 80-03(17) (9 секций) — 225.000 рублей / 261.000 рублей | 80/96 кВт | 1150 х 500 х 1080 (+205) | 640 |
Исполнение 03 — является моделью для работы на твердом топливо. Исполнение 17 представленное в названии является моделью для работым на газовом топливе. Все цены актуальны на момент публикации. Июнь 2021 года.
Автоматика для КЧМ-5 Комби
Электронезависимая газовая автоматика САБК для котлов КЧМ-5 Комби
Цена: от 4500,00 руб |
Тягорегулятор Honeywell для котлов КЧМ-5 Комби
Цена: от 2150,00 руб |
Электроуправляемая газовая автоматика КАРЭ-50 для котлов КЧМредназначена для установки на отопительных водогрейных котлах и других видах отопительного оборудования, работающих на природном газе низкого давления с тепловой мощностью газогорелочных устройств до 100 кВт. Обеспечивает безопасную работу отопительного оборудования, автоматическое поддержание заданной температуры. Цена: от 6500,00 руб |
котлы КЧМ-7 Гном
котлы КЧМ | kchm котлы КЧМ-7 Гном
КЧМ-7 Гном — газовые чугунные котлы до 96 кВт Котлы газовые отопительные водогрейные чугунные секционные типа КЧМ-7 Гном, предназначены для теплоснабжения зданий, сооружений и жилых домов строительным объемом до 2700 м³, оборудованных системой отопления с естественной или принудительной циркуляцией теплоносителя. Котлы оснащаются инжекционными щелевыми низкопламенными горелками в комплекте с электроуправляемой автоматикой КАРЭ-50 или электронезависимой пневмоманометрической автоматикой САБК. Применение автоматики КАРЭ-50 с программным комнатным термостатом позволяет экономить до 30% газа в сравнении с применением электронезависимой автоматики. Котлы с автоматикой КАРЭ-50 широко используются для работы в составе котельных. Применяемая автоматика безопасности имеет различную пропускную способность по газу, а теплопроизводительность котлов может превышать возможности автоматики, в этих случаях дополнительно устанавливается на газогорелочное устройство клапан-отсекатель, увеличивающий пропускную способность газового тракта. При этом автоматика исполняет роль блока управления:
Техническая документация КЧМ-7 Гном: Цена: от 104944,00 руб |
Подробнее…
Твердотопливный водогрейный котел КЧМ-5 производства Кировского завода

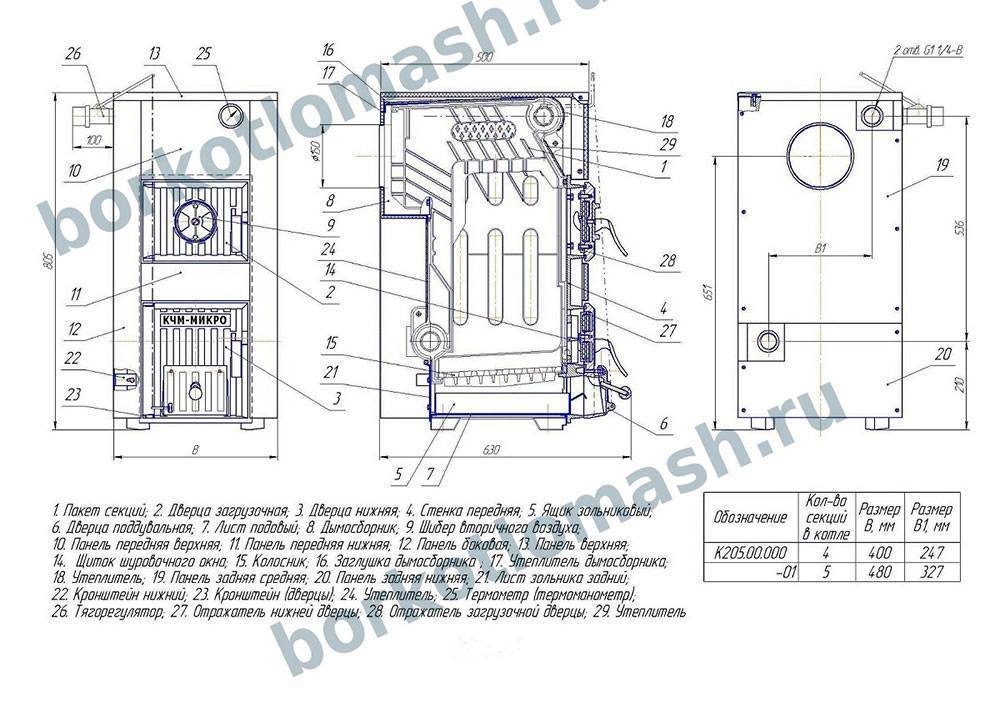

Устройство и технические характеристики
Особенность котла КЧМ-5 заключается в том, что его теплообменник не цельный как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с ростом мощности.

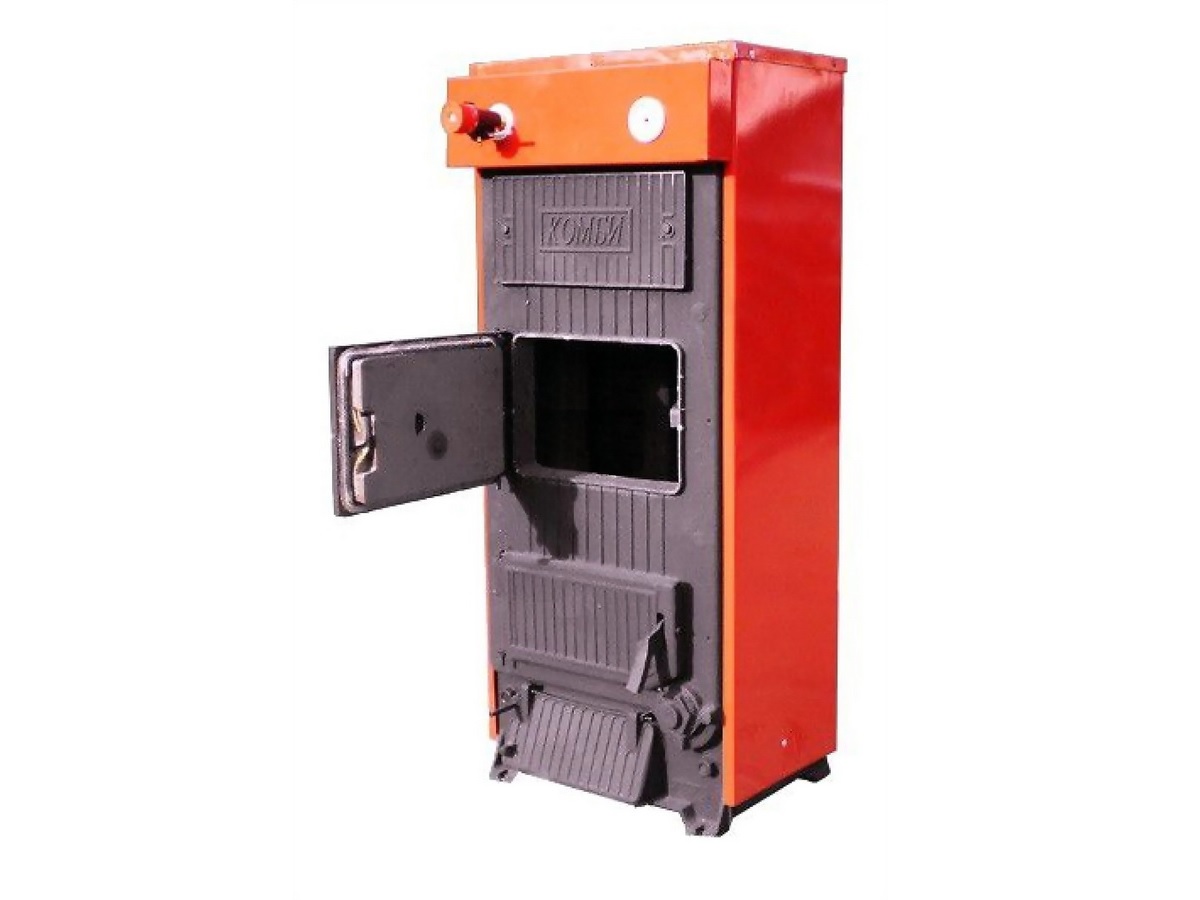

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5
Следующей особенностью приборов отопления КЧМ является их универсальность. При необходимости, котел на твердом топливе может быть легко переоборудован для работы на газу, дизельном топливе, мазуте, отработке. Если установить пеллетную горелку и бункер с подающим шнеком то КЧМ-5 легко превращается в автоматический пеллетный котел длительного горения. Стоит лишь слегка его модифицировать, установить горелку для соответствующего топлива, и вот он уже газовый или дизельный. Такая универсальность может очень пригодится если магистральный газ еще только проводится, а отопительный прибор нужен уже сейчас. Тогда все просто, устанавливаете котел на твердом топливе КЧМ-5, а потом с минимумом затрат переводите его на газ.
Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi

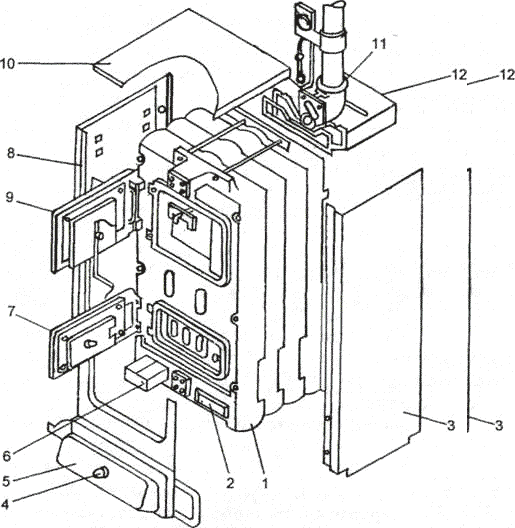

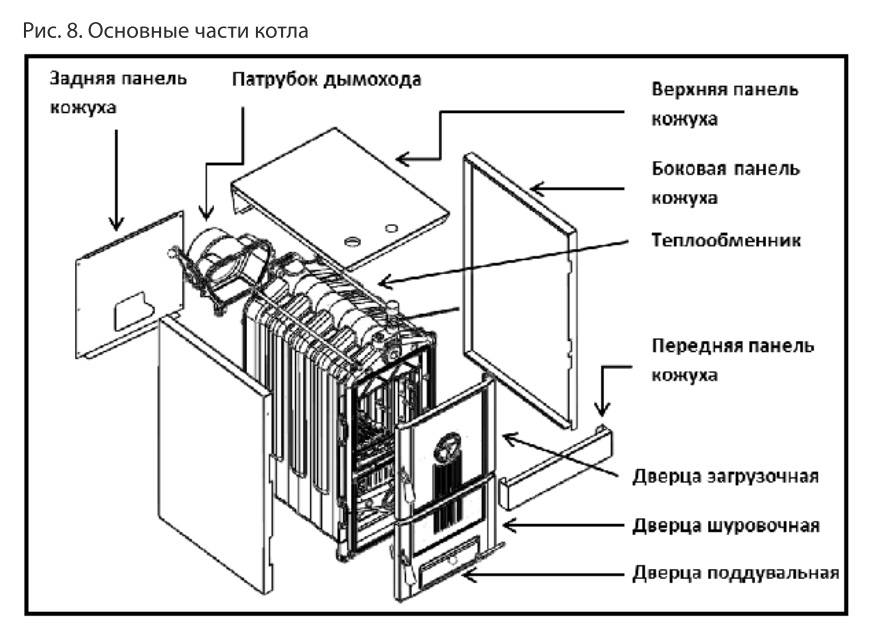

Давайте внимательно рассмотрим из каких частей состоит котел КЧМ-5:
- Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части дальней секции находится патрубок для подключения прямой.
- На передней панели расположены три дверцы: зугрузовочная, шуровочная и дверца зольника. Загрузочная имеет отверстия для доступа вторичного воздуха. Путем регулировки величины открытия дверцы зольника, можно регулировать интенсивность горения. Данный процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
- На задней стенке котла расположен патрубок дымохода с дымовой заслонкой. Благодаря ей можно регулировать выход продуктов сгорания.
- Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения эффективности работы. Снаружи корпус покрыт стойкой к износу краской.
- Для предотвращения закипания и контроля температуры воды в системе отопления, предусмотрен термометр. Он замеряет температуру воды в средней секции и выводит показания на переднюю панель.

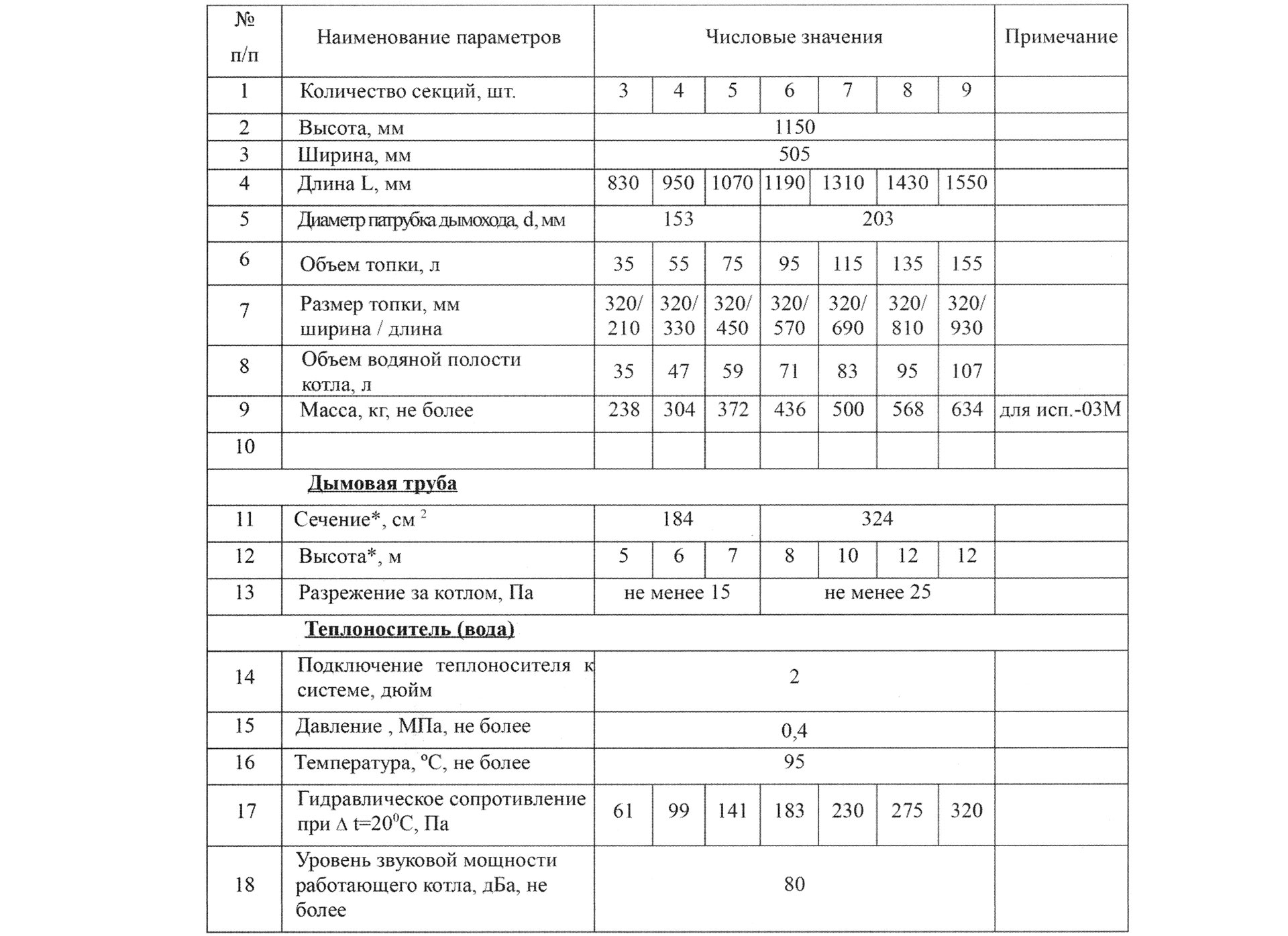

Рассмотрим основные технические характеристики с официального сайта производителя:
Количество секций3456789
Мощность, кВт | 21 | 30 | 40 | 50 | 60 | 70 | 80 |
Площадь помещения, м² | 210 | 300 | 400 | 500 | 600 | 700 | 800 |
КПД не менее, % | 78 | ||||||
Расход угля, кг/ч | 3,3 | 4,6 | 6,1 | 7,6 | 9,1 | 10,6 | 12,0 |
Цена, руб | 42 900 | 50 600 | 57 200 | 73 700 | 86 900 | 96 800 | 107 250 |
Как видите КЧМ-5 выделяется из общей массы твердотопливных котлов. Давайте перейдем к разбору его достоинств и недостатков.
Достоинства и недостатки модели
Итак, можно рассмотреть, какие есть преимущества и недостатки модели. Как показывают отзывы о котле КЧМ 5, у него есть масса положительных моментов.
- За счет того, что материалом изготовления является чугун, который испытан годами, а конструкция и качество изготовления на высоте, КЧМ 5 прослужит вам минимум 25 лет.
- Одним из основных преимуществ является то, что этот котел универсален. При помощи него можно выполнить подключение дополнительного оборудования, и тогда котел будет переведен на другие виды топлива, а именно газ, топливные гранулы, дизель.
- Благодаря простоте конструкции обслуживание устройства очень простое. Агрегат легко вычищать и устранить небольшие неполадки, которые являются обычным делом при использовании любого устройства.
- За счет того, что есть секционный теплообменник, получилось создать большой модельный ряд устройств с мощностью от 20 000 до 80 000 Вт.
- Благодаря конструктивным особенностям и наличия теплоизоляции получилось добиться уровня КПД в 70% при работе на угле/дровах.
А вот к недостаткам модели стоит отнести большой расход топлива и небольшое время работы на одной загрузке, а еще низкий КПД по сравнению с пиролизным твердотопливным котлом. Не так страшна низкая эффективность работы, как то, что это влечет за собой еще один недостаток – котел требуется регулярно прочищать и создать для него грамотную систему дымохода.
