Размеры листа металлочерепицы и доборных элементов для крыши

Как устроена металлочерепица

Самое распространенное изготовление происходит из стального листа, сделанного холоднокатаным способом. Востребованный стандарт толщины для многих регионов колеблется от 0,45 до 0,5 мм. Но производятся листы в более широком диапазоне. От 0,35 до 0,7 миллиметров.

Лист проходит оцинковку путем нанесения цинка с расходом материала в 100-250 грамм на квадратный метр. Существуют более качественные, современные покрытия. На основе цинкалюминия и алюмокремниевые.

Далее лист обрабатывается грунтовочными составами, полимерными и колеровочными. Это необходимо чтобы придать внешнему виду изделия завершенность. А самое главное, что структура этих покрытий отвечает за долгосрочную сохранность листа от воздействия коррозии.

Грунтовка нужна чтобы обеспечить лучшее сцепление между слоями. А вот полимеры могут быть разными:

Полиэстер. Чуткий к ударам, но пластичный и жаростойкий. Отличается умеренной ценой.
Пластизол. Его отличает ударная прочность и стойкость. Внешний вид изделия более привлекательный, из-за текстурного рисунка.
Пурал. Стойкий к ультрафиолету. Механическая прочность и износостойкость на большой высоте.

Грунтовка сохранит лист от воздействия коррозииИсточник postroika.biz

Все полимерные составы отвечают за защиту поверхности изделия от агрессии внешней среды. Нижняя поверхность профиля покрывается слоем защитного лака, который нужен для предотвращения деформации от колебания температур. Также это покрытие сохраняет целостность изделия при перевозке и монтаже. Составы, которыми обрабатывается лист, во многом определяют сколько металлочерепица прослужит своему хозяину.

Еще изготавливают металлочерепицу из алюминиевого листа. Антикоррозийная обработка тут не требуется, но полимерный слой присутствует. А вот изделия из меди не проходят никакой отделки, кроме рифления. Патина, которая появляется со временем, не только улучшает внешний вид, но и увеличивает защиту от воздействий внешней среды.

Отличительная черта такой металлочерепицы – высокая стоимостьИсточник hindmarshstudios.net

Особенности укладки металлочерепицы

Первоидущий прикрепляется к нижней рейке, потом тщательно выравниваем его, используя строительный уровень. Далее вы будете поочерёдно накладывать следующие листы на ближние(снизу к коньку).
Выполнив всю работу в первом ряду, переходите к следующему. Однако есть и второй способ (хотя использовать его не советуют): изначально укрепляют верхний ряд, а потом по очереди прокладывают листы. Помните, с крыши стекает огромное количество воды из-за осадков, посему постарайтесь не открывать карниз (примерно 40 мм это минимум).Крепим черепицу с помощью шуруповёртов, расстояние между которыми обязано быть не более 35 см. Вы также можете прикрепить саморезы в нижней или в верхней части(но размеры должны существенно отличаться). Сначала саморезы закручиваются в каждую волну в начальные, далее можно через раз их крепить. Чтобы подогнать под размер необходимый кусок металлочерепицы необходимо использовать электроножницы, а также циркульную пилу

Важно также соблюдать все меры по безопасности.
На фото ниже показана правильная укладка

Схема укладки металлочерепицы

Стандартные размеры

При покупке металлочерепицы можно увидеть, что каждый производитель указывает определенные размеры.

Ширина

Этот размер материала для кровли крыши является стандартным и постоянным параметром у всех производителей металлического профиля. Связано это с тем, что при производстве используется сталь, поставляемая в рулонах.

Изготовители этого металла задействуют одинаковые технологии проката и схожее оснащение. Основным габаритом считается 1180 мм. Хотя могут наблюдаться отклонения: минимальная и максимальная ширина могут достигать 1160 и 1190 мм.

На картинке – металлочерепица:

И хотя имеются некоторые различия в фактической ширине, есть показатель, который является постоянным для многих марок производимой металлочерепицы. Это полезная ширина листа, которая составляет 1100 мм.

Длина

Длина металлического профиля может принимать разные значения. Сегодня изготовители выпускают набор стандартных листов, у которых параметр длины может достигать 500-3650 мм. Хотя технология допускает производство материала с длиной до 8000 мм. Опытным путем специалисты смогли определить оптимальный размер длины и он составляет 4000 мм.

Таким образом, можно выделить следующие достоинства полученных изделий:

Снижаются затраты на расходы материалов для крепления профиля;
Рабочие затрачивают меньше усилий при подъеме профиля, так как количество листов меньше. Кровельные работы выполняются быстро и при этом снижается их себестоимость.
Принятый размер длины считается оптимальным при выполнении погрузочных работ и хранении.

Полезная длина рассчитывается аналогично полезной ширине. При этом нахлест по длине будет составлять 100-150 мм. Стоит понимать, что подобные параметры могут разниться, так как у каждого изготовителя они свои.

Толщина

Стандартная толщина металлического профиля для монтажа кровли составляет 0,4-0,6 мм. Хотя на многих заводах-изготовителях для экономии используют стальной лист с толщиной 0,35 мм. Хотя есть производители, которые наоборот увеличивают этот размер до 0,8 мм.

Итоговый размер толщины будет зависеть от количества слоев и толщины покрасочного материала, который наносится на стальной лист. Оптимальная толщина готового профиля составляет 0,45-0,5 м. Это связано с тем, что срок службы 13-15 лет.

Если брать сталь с толщиной 0,8мм, то она более прочная. Но такой материал будет и в несколько раз тяжелее, чем стандартные аналоги. Также это негативно отразиться на цене готового из-за большой себестоимости.

Каков ГОСТ металлочерепицы монтеррей и как правильно сделать свой выбор, поможет понять информация из статьи.

Высота волны

Высота и шаг волны – это важные характеристики, которые и влияют на размерность металлического профиля. Высота принимает такие значения – 12-80 мм. А вот металлочерпица с высотой волны 12-30 мм считается бюджетной. В элитную категорию входит профиль с высотой волны от 50 мм. При установке кровли такого рода покрытие будет иметь очень презентабельный и эффектный вид. Кроме этого, подобный материал лично задерживает потоки воды при сильном дожде и порывах ветра.

Ведущие производители изготовляют с шагом волны 183-185 мм. Этот размер является оптимальным, чтобы материал смог сохранить свою жесткость. Он имеет достаточные прочностные характеристики для монтажа на крышу. Рабочим будет удобно при установке покрытия работать с крепежными элементами.

Размер и вес

Эти два параметра имеют неразрывную связь между собой. Причем масса материала напрямую зависит от его габаритов. Первым делом, на вес оказывают влияние длина и толщина профиля. Чем они больше, тем и вес, соответственно больше.

Это не моет не отразиться на себестоимости и производительности. Также вес окончательной кровельной конструкции оказывает влияние на прочность дома

Это нужно принимать во внимание при планировки строительства. Стандартный вес металлического изделия составляет 4-5 кг на 1 м2

Виды профилирования — рисунки металлочерепицы

Что же касается рисунка (формы профилирования) металлочерепицы, то различают виды, названия которых у разных производителей отличаются, но указывают на один и тот же профиль. Ниже, мы постарались объединить номенклатуру профилирования разных производителей в соответствии с рисунком профиля металлочерепицы :

Профиль «Монтерей», «Классик», «Стандарт»

Данный рисунок металлочерепицы появился в отечественном строительстве крыш самым первым, в начале 90-ых годов. Поэтому,в настоящее время, многие отечественные производители металлочерепицы и поставщики часто маркируют его как «Стандарт» или «Классик». Это самый распространённый вид профиля МЧ-цы. Рисунок у Монтерей — это сбалансированный волновой профиль, напоминающий классическую черепицу.

Профиль «Модерн»

Металлочерепица «Модерн». Многими почему то считается, что это одна из разновидностей профиля монтерей. Но в отличии от монтерей, профиль «Модерн» имеет угловатые грани вместо полукруглых форм. Так же подошва на профиле «модерн» имеет ровную плоскую форму.

Плоская подошва и угловые гибы волны — то, что выделяет металлочерепицу профиля «модерн».

Профиль «Каскад»

Металлочерепица «Каскад» — один из самых выделяющихся рисунков метало-черепицы. Внешне профиль «Каскад» напоминает шоколадную плитку. Прямолинейность форм данного профилирования делают её удобной в монтаже не только простых, но и более сложных кровель. Крыши с кровлей из такой метало-черепицы внешне имеет строгую геометрию, чёткие прямолинейные формы и классический пропорциональный вид.

Различают несколько видов метало-черепицы «Каскад», которые отличаются лишь геометрией профиля (различия в высоте волны и в монтажной ширине).

Профиль «Каскад» идеально смотрится на крышах домов с фронтонами, но менее удачно подходит для вальмовых и шатровых крыш.

Профиль «Джокер»

Металлочерепица «Джокер» это профиль, имеющий классическую геометрию, . Рисунок металлочерепицы «Джокер» — это правильная волна с округлыми контурами как гребня волны, так и подошвы.

Профиль «Андалузия» и «Венеция»

Металлочерепица «Андалузия» — это новое направление в профилировании металлочерепицы. Отличается от всех остальных видов металлочерепицы скрытым креплением.

Металлочерепица «Венеция»имеет красивый крупный рисунок, имитирующий натуральную черепицу, что придаёт своеобразную неповторимость кровли.

Профиль «Адамант» и «Валенсия»

Новые возможности в профилировании металлочерепицы. Красивый рисунок кровли «Адамант» даёт надежды на хорошие перспективы для этого профиля в будущем. Металлочерепица Адамант быстро стала популярной не только на рекламных стендах, но и на крышах коттеджных домов.

Профиль «Крон»

Металлочерепица «Крон» имеет плоскую подошву и невысокую узкую волну. Наиболее удобна для монтажа и передвижению монтажника по поверхности металлочерепицы.

Профиль «Опал» и «Афина»

Металлочерепица «Опал» похожа на упомянутый выше профиль «крон». Так же имеет плоскую подошву, но в отличии от «крона» в профиле «Опал» ширина подошвы равна ширине волны.

Профиль «Банга»

Ещё один вид профиля с плоской подошвой — металлочерепица «Банга». Это новый вид профиля, который появился сравнительно недавно. «Банга» имеет самую высокую волну из всех металлочерепиц. Непривычно причудливая геометрия от высокого профиля волны дают трёхмерный визуальный эффект, получаемый за счёт значительной выпуклости форм. Банга подходит для больших зданий с высокой кровлей. На малых формах не даёт хорошего визуального эффекта.

Профиль «Шанхай»

Поговаривают, что данный профиль металлочерепицы пришёл к нам из Китая. Отсюда и получилось название «Шанхай». Данная металлочерепица имеет осимметричный вид.

Размеры листа металлочерепицы: стандартные параметры

При проведении расчетов для определения количества материала для крыши, разработке дизайнерских проектов обязательно учитывают размеры листов металлочерепицы. От одних линейных параметров зависят эксплуатационные характеристики, а от других – внешний вид и удобство работы с кровельным покрытием.

Общая и полезная ширина (от 457 до 1155 мм)

Этот параметр в целом определяется шириной стального проката. Окончательное значение присваивается производителем после профилирования. После придания листу нужной формы даже из однотипных рулонов стали получаются изделия с разными показателями. Это объясняется разной высотой профиля.

Два способа измерений:

Общая ширина. Это расстояние от одного края до другого. Имеет значение при доставке кровельного материала к месту застройки, когда требуется подобрать соответствующий транспорт.
Полезная ширина. Листы металлочерепицы укладывают с нахлестом друг на друга. Чтобы при расчетах определить их количество, учитывают рабочую величину – без напуска.

Справка! Стандартная ширина листов у большинства производителей составляет чуть больше 1 м, но также встречаются модели с нестандартными габаритами. К примеру, металлочерепица «Испанская дюна» от ОЗЛК приблизительно в два раза уже и имеет скрытое крепление.

Длина листов (от 40 см до 8 м)

Подбирается индивидуально с учетом конфигурации крыши. Для уменьшения количества стыков длину металлочерепицы соотносят с размерами ската. Перед заказом измеряют расстояние от конька до карниза с учетом выпуска. Производитель изготавливает в заводских условиях листы нужной длины.

Часто продаются готовые изделия в нескольких вариантах нарезки, которые допускается соединять друг с другом, укладывая внахлест. Такой способ поставки пользуется меньшей популярностью у застройщиков, так как увеличивает сроки проведения монтажных работ.

Толщина стали (от 0,4 до 0,7 мм)

Из всех размеров металлочерепицы при выборе важную роль играет толщина, от которой зависит срок службы материала и способность выдерживать механические нагрузки. В пункте 5.1.6 документации ГОСТ Р 58153-2018, что этот параметр не должен быть меньше 0,5 мм. Однако многие производители продолжают использовать тонкую сталь для изделий экономкласса.

Толщина металлочерепицы определяет сферу эксплуатации. В таблице приведены основные величины.

Толщина в миллиметрах	Сфера применения
0,4	Больше подходит для крыш подсобных строений с небольшим периодом эксплуатации. Легко повреждается при механических воздействиях.
0,45	Может применяться на капитальных строениях с крутыми скатами, где снеговая нагрузка на кровельное покрытие не слишком велика.
0,5	Предназначается для капитальных объектов с любым уклоном крыши. Выдерживает высокие нагрузки при эксплуатации и во время монтажа.
0,6-0,7	Имеет дополнительный запас прочности, поэтому подходит для крупных строительных объектов с длительным сроком службы.

Примечание! Толщину металлочерепицы определяет стальная основа, которая измеряется вместе с цинковым слоем. Остальную часть составляет полимерное покрытие, не превышающее 25-200 мкм.

Высота волны (от 20 до 63 мм)

Особое значение с точки зрения жесткости и дизайна имеет высота волны металлочерепицы. Это расстояние в поперечном разрезе между двумя точками – самой нижней и самой верхней. От высоты профиля зависит жесткость листа. Чем выше значение, тем лучше. При этом увеличивается и цена.

Изменение высоты профиля влияет на внешний вид крыши дома. Для небольших скатов больше подходят мелкоформатные волны. Рельефная металлочерепица с высоким профилем смотрится более выразительно на больших крышах.

Шаг волны (350 или 400 мм)

При устройстве обрешетки обязательно учитывают шаг волны металлочерепицы, который обычно составляет 350 или 400 мм. Доски опорной конструкции устанавливают на этом расстоянии друг от друга. Перегиб ступени должен находиться примерно в центральной части доски по ширине.

Стандартные размеры

При покупке металлочерепицы можно увидеть, что каждый производитель указывает определенные размеры.

Ширина

На картинке – металлочерепица:

Длина

Таким образом, можно выделить следующие достоинства полученных изделий:

Снижаются затраты на расходы материалов для крепления профиля;
Рабочие затрачивают меньше усилий при подъеме профиля, так как количество листов меньше. Кровельные работы выполняются быстро и при этом снижается их себестоимость.
Принятый размер длины считается оптимальным при выполнении погрузочных работ и хранении.

Толщина

Высота волны

Размер и вес

Расчет кровли из металлочерепицы для двускатной крыши

Полученное для одного ската количество элементов удваивается.

При проведении расчетов не стоит забывать о важной составляющей кровли, такой как гидроизоляция под металлочерепицу. Сперва выберите подходящий именно для Вашей кровли вид изоляции. Для начала расчетов можете уточнить существующие размеры листа металлочерепицы здесь, а также узнать больше о ее основных характеристиках

Для начала расчетов можете уточнить существующие размеры листа металлочерепицы здесь, а также узнать больше о ее основных характеристиках

Для начала расчетов можете уточнить существующие размеры листа металлочерепицы здесь, а также узнать больше о ее основных характеристиках.

Расчет количества рулонных изоляционных материалов

Не забываем про изоляцию и правильную последовательность ее укладки на кровле Чтобы точно знать, сколько заказывать материала для рулонной гидро- и пароизоляции, необходимо ширину ската поделить на ширину пленки с учетом нахлеста в 15 см, получится количество рядов, длина каждого соответствует длине ската. Умножив длину ряда на их количество, получают количество в метрах рулонного материала на один скат.

Расчет кровельного материала для крыши сложной конфигурации

Разнообразные варианты многощипкового типа кровли

Больше всего обрезков получается после резки листов металлочерепицы по диагонали. Правильный расчет количества помогает сделать развертка: изображение на бумаге фигур, образованных скатами крыши — прямоугольников, треугольников, трапеций.

Прямоугольные элементы являются самыми простыми и безотходными, это видно на примере одно-, двускатной и ломаной крыши.

Ломаная

Этот вид крыши состоит из четырех правильных прямоугольников, их по два на каждом скате. Как рассчитать, сколько материала металлочерепицы потребуется на такую крышу, несложно. Пример — односкатная крыша.

Вальмовая

Крыша имеет четыре ската, с двух сторон они треугольной формы, с двух других — трапеции. Выполняя развертку, каждый скат рисуют сначала в виде прямоугольника, нанося на него контуры трапеции и треугольника. Этот рисунок наглядно показывает линии разреза листов по диагонали и количество отходов, которые не пригодятся на кровле.

Шатровая

Четыре треугольных ската, сходящиеся в общей точке. Шатровая крыша дает больше всего отходов металлочерепицы.

Многощипковая

Это самый сложный вид конфигурации, состоящий из двух или нескольких двускатных крыш: прямоугольники, трапеции, треугольники и параллелограммы. Не дают отходов только прямоугольник и параллелограмм. Укладывая черепицу на скат-параллелограмм, отрезанные по диагонали части с одной стороны лягут на соответствующие места на противоположной стороне ската.

Разбив элементы многощипковой крыши на простые геометрические фигуры, можно увидеть, сколько отходов образуется в процессе работы.

Когда все подсчеты проведены и пора переходить к практической части, для начала запаситесь полезными инструментами. Узнайте чем резать металлочерепицу и как сделать это правильно.

Расчет доборных элементов

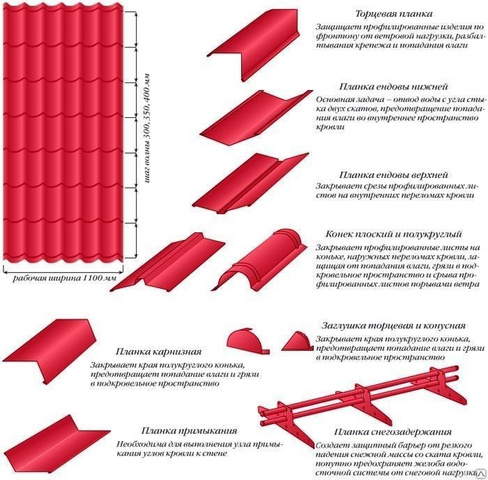

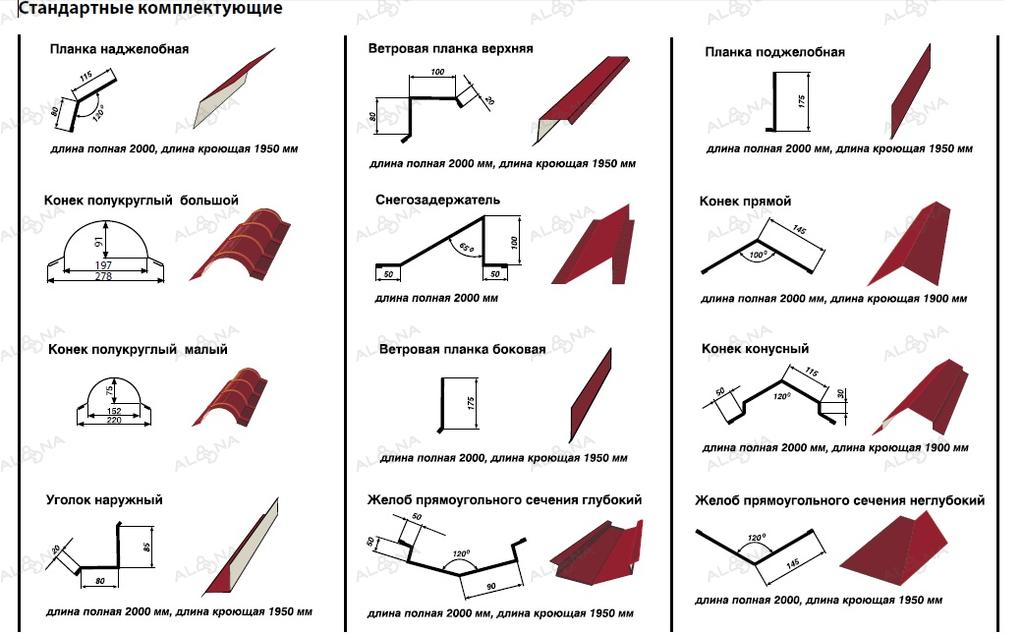

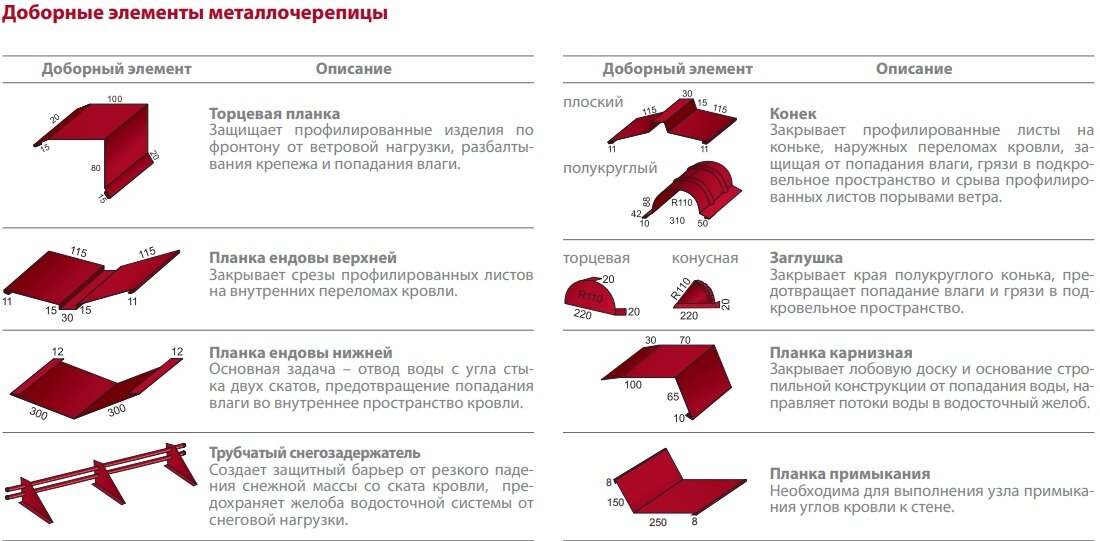

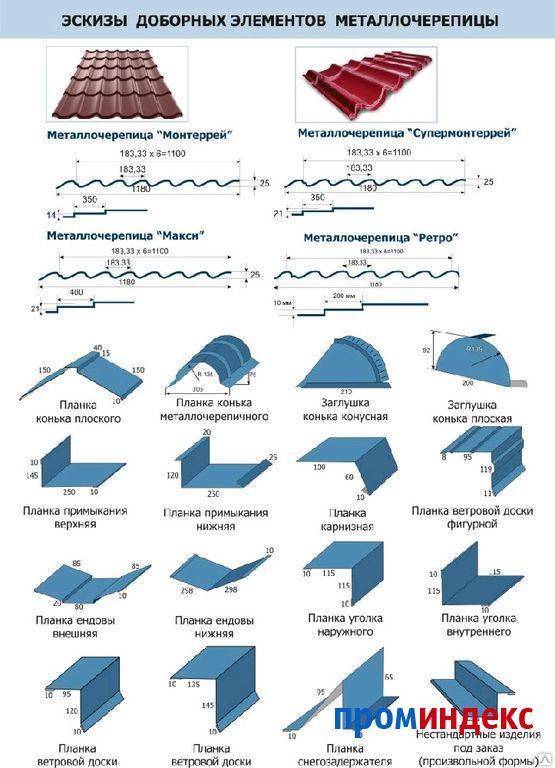

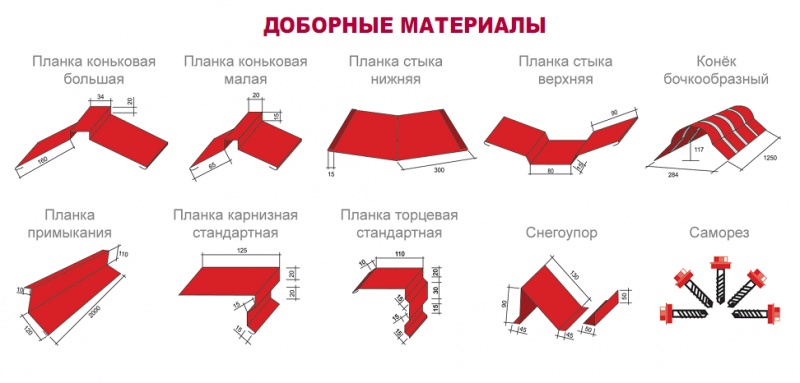

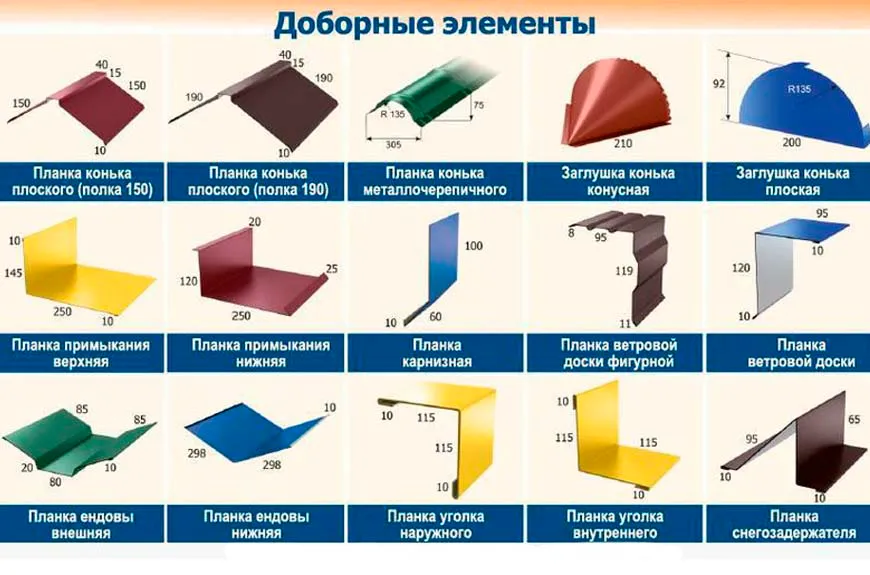

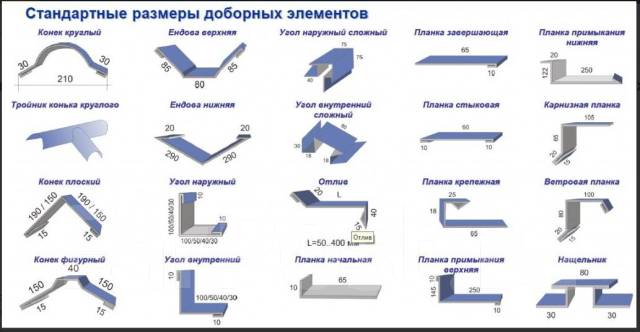

Примеры возможных доборных элементов для кровли разного типа крыш

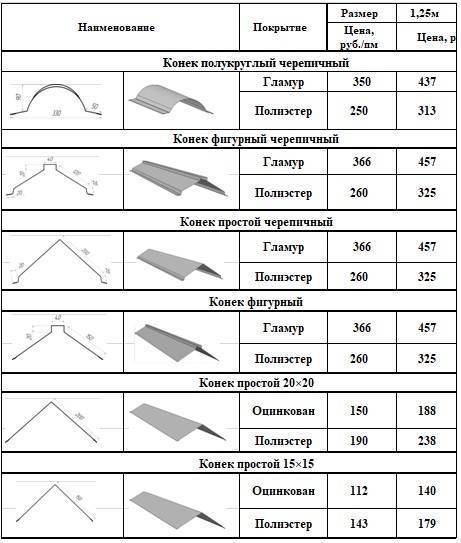

Элементы, накрывающие конек, расположенные в месте схождения ребер, горизонтальных кромок скатов, рассчитываются так: измеряется общая длина конька и ребер, к ней прибавляется семь-десять процентов для выполнения нахлеста.

Нижняя ендова (она же внутренняя) устанавливается в месте схождения внутренних боковых кромок скатов. Верхний парный элемент является декоративным, он прикрывает внутренний. Длина и того, и другого рассчитывается путем измерения длины сходящихся кромок и прибавления к ней 10% для нахлестов.

Карнизная планка для металлочерепицы идет по всему контуру карнизов. Измерение этого периметра и является основой расчета.

Торцевая планка равна длине всех кровельных торцов.

Полоса-уплотнитель, необходимая в промежутках между коньком, ендовой, берется с запасом.

Планка примыкания

Планка примыкания – отделочный элемент кровли для герметичного оформления стыка ската со стеной, прохода дымохода, печной трубы через кровлю.

Различают 2 вида кровельных металлических планок примыкания − верхняя (устанавливается поверх металлочерепицы) и нижняя (монтаж осуществляется до крепления листов) (как показано на рисунке 7).

Рисунок 7 – Узел прохода дымовой трубы через кровлю из металлочерепицы со схемой расположения планок примыкания

Размеры металлических планок примыкания к стенам, трубам см. на рисунке 8. Длина изделий – 2 м.

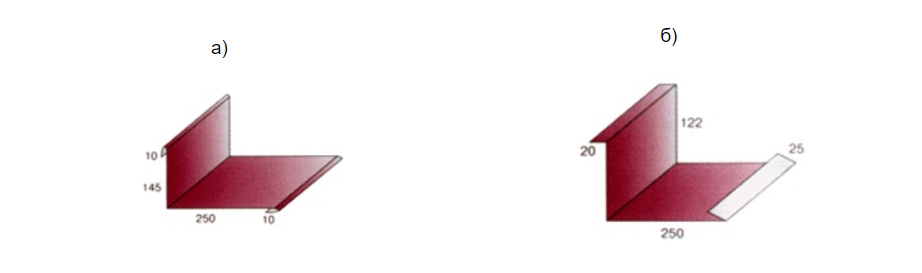

Рисунок 8 – Размеры планок примыкания для кровли из металлочерепицы: а) верхней; б) нижней.

Виды и размеры ендов

Ендова – элемент оформления внутреннего стыка скатов крыши.

Виды ендов кровли по расположению относительно кровельных листов:

Нижняя (внутренняя, закрытая, скрытая) ендова для кровли из металлочерепицы (см. фото) – монтируется под листы.

Верхняя (наружная, открытая) ендова (см. фото) – располагается над кровельными листами и планкой нижней ендовы.

Фигурная верхняя (наружная, декоративная) накладка ендовы для металлочерепицы (см. фото) – служит для декоративного оформления внутреннего стыка скатов крыши.

Внешний вид, размеры внутренней (нижней), наружной (верхней) ендовы для металлочерепицы смотрите на рисунке 2. Длина ендовой планки стандартна – 2000 мм.

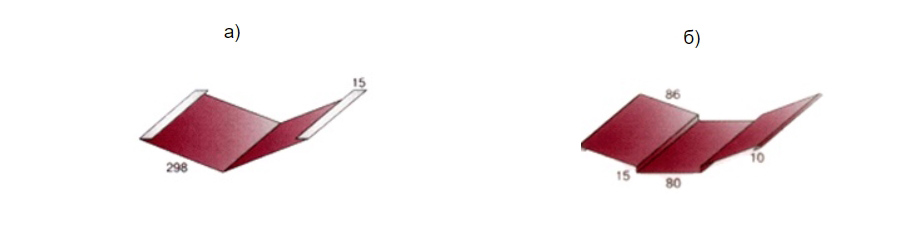

Рисунок 2 – Размеры планки ендовы под металлочерепицу: а) внутренней (нижней); б) фигурной наружной (верхней)

Размеры

Качество, стандартные длина и ширина листа строго регламентируются ГОСТом. После проката и окрашивания стальных заготовок их нарезают в соответствии с необходимыми размерами, которые зависят от производственных возможностей производителя и потребностей заказчика. Обычно готовый профилированный лист имеет следующие параметры:

Ширина металлочерепицы в зависимости от формы и высоты профиля составляет 1,16-1,19 м.
Длина этого вида кровли может составлять 0,4 м – 8 м, обычно оно нарезают по размерам заказчика.
Профиль имеет волнистую форму, его высота составляет 1,9-2,5 см.
Расстояние между волнами составляет 35-40 см.
Вес металлочерепицы составляет 4-6,5 кг/м2, что делает ее одним из самых легких покрытий для крыши.
Толщина готового изделия составляет 0,45-0,9 мм.

Размеры листа

↑ Профили и высота волны металлочерепицы

Приобретая металлочерепицу, кроме длины, толщины и ширины листа, следует учитывать такие её характеристики, как шаг волны и её высоту.

В строительстве волной металлочерепицы принято называть вертикальную линию, которая состоит из условных ячеек.

Размером волны называется расстояние между центральными точками двух соседствующих ячеек двух волн (шаг волны).

Расстояние от верхней до нижней точки одной ячейки принято называть высотой волны.

Оптимальным считается шаг волны, который равен 184 мм с допуском 1 мм в обе стороны.

Металлочерепица с таким шагом волны лучше всего противостоит стандартным функциональным нагрузкам (порывам ветра, снеговой нагрузке, весу рабочих, осуществляющих укладку или ремонт кровли). Если шаг волны больше, то жёсткость листа снижается, и он может деформироваться под воздействием нагрузок.

У производителей принято два стандартных шага волны – 18,5 см и 35 см. Размеры волн в металлочерепице – в трёх стандартах:

Малая высота – 20-30 мм.
Средняя высота – 30-50 мм.
Большая высота – 50-70 мм.

Большая высота размера волны встречается у дорогих видов металлочерепицы.

Уникальный узор, который образуется ячейками волны, называют – профилем листа.

Разработкой профилей занимается дизайнерская группа производителя, и он может быть абсолютно любым, и ограничивается лишь фантазией дизайнера и пожеланиями клиента.

Высота волны – параметр, который зависит от типа материала и возможностей производителя.

Высоту волны условно делят на три основные группы:

Группа – эконом 1,2-2,8 см;
Группа – средняя 3-5 см;
Группа – элитная 5-8 см;

При этом, чем выше высота волны (5 см и более), тем эффектнее выглядит покрытие. Но такая высота волны даёт не только эстетический эффект, но и более надежна при эксплуатационных нагрузках. Например, она лучше удерживает бурные потоки воды при сильных ливнях, сопровождаемых ураганным ветром.

При монтаже кровли необходимо учитывать, что у разных производителей габаритные и прочие характеристики металлической черепицы могут несколько отличатся. Поэтому монтаж кровли лучше проводить из материала одного производителя.

Как влияют размеры профлиста на его характеристики

Влияние размеров листа на дизайнерские и эксплуатационные свойства черепицы намного сложнее, чем может показаться неопытным потребителям. Причина в том, что кровельный материал изготавливается из рулонного плоского оцинкованного окрашенного металлопроката. Многочисленные конечные производители имеют лишь примитивную гибочную линию с набором валиков для придания профиля, прокат ними закупается. Профили получаются за счет вытяжки металла и, соответственно, вытяжки всех его защитных и декоративных покрытий (цинка, грунтовок, полимерных красок, финишных покрытий лицевой поверхности).

Видео — Производство металлочерепицы

Чем больше высота профилей, тем выше сопротивляемость черепицы на изгиб. Эта простая физическая зависимость всеми застройщиками приветствуется.

При выборе металлочерепицы нужно обращать внимание на высоту профилей

Кроме того, крыша с высоким профилем смотрится рельефней, что придает ей особую престижность. Но мало кто из потребителей задумывается, что увеличение устойчивости покрытия за счет высоты профиля имеет одно очень неприятное последствие – уменьшение срока эксплуатации.

Рельеф металлочерепицы напрямую влияет на долговечность кровли

Почему? Все очень просто. Толщина цинка и полимерной краски контролируется на плоском металлическом листе, во время его деформации увеличивается площадь поверхности металла и пропорционально в этих местах уменьшается толщина всех покрытий. Если к этому явлению прибавить влияние качества используемых материалов на деформацию (некоторые из них при значительном вытягивании образуют микротрещины), то негативные последствия становятся еще более значительными.

Размер листа металлочерепицы некоторых компаний

Наименование	Длина общая	Длина полезная (чистая)	Нахлест вдоль ската	Ширина общая	Ширина полезная (чистая)	Перекрытие по ширине
«Интерпрофиль»	3620–470 мм	3500–350 мм	120 мм	1160 мм	1100 мм	60 мм
«МеталлПрофиль»	3650–500 мм	3500–350 мм	150 мм	1190 мм	1100 мм	90 мм
Stynergy	3630–480 мм	3500–350 мм	130 мм	1180 мм	1100 мм	80 мм
Finish Profiles	3630–480 мм	130 мм	3500–350 мм	1185 мм	1100 мм	85 мм
Grand Line	3630 –480 мм	130 мм	3500–350 мм	1180 мм	1100 мм	80 мм
Poimukate	3630–480 мм	130 мм	3500–350 мм	1180 мм	1100 мм	80 мм
Mera System Eva	3620–470 мм	120 мм	3500–350 мм	1140 мм	1050 мм	90 мм
Weckman	3630–480 мм	130 мм	3500–350 мм	1190 мм	1100 мм	90 мм
Pelti ja Rauta	3630–480 мм	130 мм	3500–350 мм	1180 мм	1100 мм	80 мм
Ruukki Adamante	3650–850 мм	150 мм	3500–700 мм	1153 мм	1125 мм	28 мм

Разброс размеров вызван отличиями боковых замков и никакого влияния на эксплуатационные показатели не оказывает. Несколько миллиметров не экономят материал, тем более что всегда имеются непродуктивные отходы несколько квадратных метров.

Размеры профиля листа

Высоту волны регулируют производители, они выпускают несколько наименований продукции, отличающихся видом и параметрами геометрии листа. Условно по этому признаку различают три класса.

Эконом. Высота волны в пределах 12–30 мм. Это покрытие применяется на государственных, коммерческих и производственных строениях.
Средний. Наиболее распространенный, применяется на большинстве крыш зданий. Отлично смотрится на частных домах.
Элитный. Такой металлочерепицей прокрывается крыша престижных зданий, по стоимости материал мало чем отличается от некоторых видов штучной черепицы.

Композитная металлочерепица

Что касается сроков эксплуатации, то они зависят не только от размеров профиля, но и от технических параметров листа. Это довольно сложная взаимосвязь, о ней мы поговорим ниже.

Шаг волны 180–185 мм, чем больше волн, тем выше устойчивость кровли к изгибающим нагрузкам. Но есть ограничения – металлочерепица по внешнему виду должна максимально напоминать натуральную керамическую, а она имеет стандартную ширину.
