Сборка и установка люстры: пошаговая инструкция по монтажу своими руками

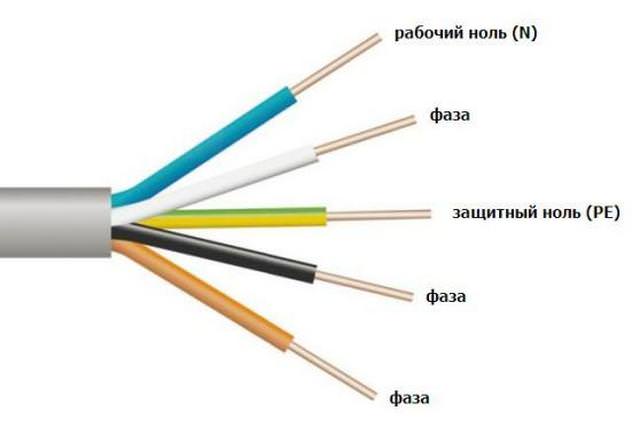

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

Буква L обозначает фазный провод.
Буква N используется для обозначения нулевого проводника.
Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Крепим люстры в сложных ситуациях

Указанные варианты подходят для подвешивания люстр при условии, что потолок достаточно ровный: бетонный или деревянный. Но ведь современные потолки могут быть разными: натяжными, гипсокартонными. А иногда возникают и другие сложности в процессе, нужно знать, как найти выход из таких ситуаций. Основной момент это иметь в своем арсенале необходимые инструменты и материалы.

Первая трудность: низкий потолок

В этом случае трудности возникают еще на этапе поиска подходящей модели. Проще всего приобрести люстру-плафон и смонтировать ее на двойную крестообразную планку. Но если подобная модель не подходит по стилю, найти выход можно.

Даже люстру со стержнем можно смонтировать, но при этом не будет использоваться крюк. Это даст возможность сэкономить до 15 см высоты. Порядок действий:

Стандартную комплектную планку обрезать так, чтобы после поднятия декоративного колпака она полностью пряталась под ним.
Снять все хрупкие элементы с прибора, по возможности убрать стержень.
Извлечь провода из клеммника.
За резьбой, вдоль стержня, просверлить 3 отверстия. Каждое, диаметром 4–5 мм. Они все должны перекрываться колпаком.
В отверстия протянуть леску, прикрутить к проводам и туго обмотать скотчем.
Установив стержень на место аккуратно подвигать провода по нему, подтягивая леску. Это нужно сделать пока провода не покажутся из отверстий.
Осталось только подсоединить провода к клеммнику.
После таких действий стержень будет размещаться между двумя комплектными гайкам, осталось только зафиксировать планку и подключить провода.

Важно! Чтобы не возникало мигания света, «скрутку» кабелей лучше не применять. Стоит прибегнуть к пайке и изолированию обычной изолентой

Вторая трудность: гипсокартонный потолок

Это самая распространенная трудность, ведь выровнять потолок гипсокартоном достаточно легко, а вот смонтировать люстру уже сложнее. Данный материал не рассчитан на нагрузку (потолочный в том числе, он тоньше стенового) даже от легкой люстры, поэтому непосредственно к листу она никогда не крепится.

При прикреплении листов гипсокартона в подвесном потолке, нужно отмечать места, где проходят профиля, ведь именно в них надежнее всего крепить любой прибор. Еще один вариант в месте установки закрепить к потолку брусок. Он должен быть такой толщины, чтобы перекрывать расстояние между листом и черновым потолком, конечно, место это нужно отметить.

Если этого не сделано, то придется проделывать отверстие в листе таким образом, чтобы добраться до чернового: бетонного или деревянного потолка. Там уже проводятся установочные мероприятия, указанные выше.

Третья трудность: натяжной потолок

Не всегда при монтаже натяжного полотна хозяева хотят использовать точечные светильники, которые посредством специального устройства устанавливать несложно в такие поверхности. Что касается люстры, то о том, что она будет устанавливаться, лучше подумать еще до монтажа полотна, так как под нее требуется поместить специальную платформу из фанеры и металлических пластин. Для этого необходимо определиться с местом размещения, размером крепежных элементов, типом монтажа.

В подобных люстрах нельзя использовать лампы накаливания, ведь их температура негативно сказывается на состоянии полотна, что будет заметно уже через пару месяцев.

Четвертая трудность: отсутствие крюка на потолке

На самом деле – это не проблема, так как прикручивание крюка не проблема, добавить его получиться. Варианты, как действовать в случае с бетонной или деревянной поверхностью указаны выше.

Пятая трудность: монтаж в доме со старой проводкой

В таких домах кабеля алюминиевые, они ломкие и достаточно неудобны в обращении. Чтобы люстру в доме времен СССР можно было закрепить к потолку, следует предварительно нарастить провод, так как тот, что будет торчать из потолка очень короткий. Хотя самое лучшее решение – это сменить проводку, на такую, которая используется в современных новостройках.

Если дом панельный, то также могут возникать трудности. Панели имеют пустоты внутри, попав в них можно провалить потолок, если люстра тяжелая. В таком случае нужно искать место соединения плит.

Подготовка

Рассмотрим, как установить каждый из видов крепежных конструкций на базовый потолок.

Крюк

Саморасклинивающийся крюк

Методов много, мы назовем старые и проверенные способы:

Вариант 1:

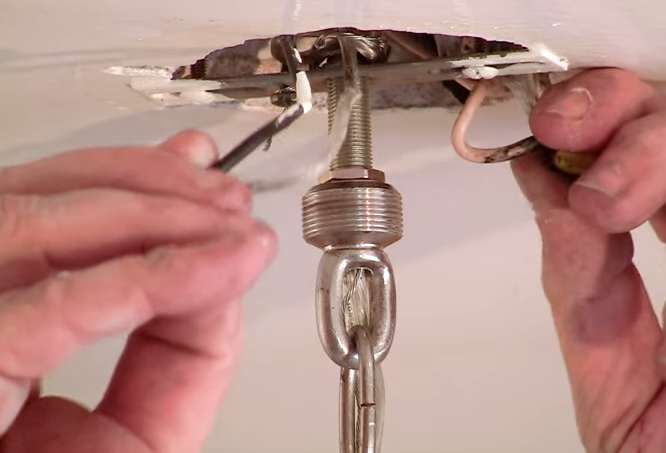

Для закрепления анкерного крюка необходимо просверлить в бетоне отверстие под диаметр самого анкера. Далее анкер забивается в отверстие, а затем затягивается винтовой крюк ил гайка для расклинивания анкера в перекрытии.

В зависимости от люстры идет подбор диаметра анкера. Их размер варьируется от 6 мм до 14 мм — это самые популярные варианты.

Вариант 2:

Если вы строите свой дом и уже распланировали, что и где у вас будет располагаться, то существует другой вариант крепления люстры. В месте предполагаемой люстры сверлится сквозное отверстие. Затем вырезается две квадратные металлические пластины из 2-3 мм стали и в них высверливается по центру отверстие по диаметру хвостовика крюка;
Одна пластина прикладывается к потолку, а вторая кладется на пол верхнего этажа. Берется крюк со сплошной резьбой, накручиваете одну гайку до упора (она не даст нижней пластине съезжать на крюк), а второй накручивая на хвостовик, стягивая пластины на перекрытии. Такая фиксация будет очень надежной.

Вариант 3:

Следующий вид крепежа можно изготовить следующим образом. Закладной прут из катанки 8-10 мм вставляете в сделанное заранее отверстие диаметром 30-50 мм в канале перекрытия.

Крюк изготовить можно из той же катанки 6-8 мм, с одного конца сделайте крюк, а с другой — кольцо 14-16 мм. Затем вставьте крюк кольцом в отверстие и проденьте закладной прут через кольцо.

Вариант 4:

Еще существует вариант, схожий с предыдущим. Для этих целей нам понадобится только одна пластина, крюк с хвостовиком и сплошной резьбой на нем, и две гайки. На пластине по диагонали сверлите отверстия под крепеждиаметром 8 мм;
Одну гайку накручиваете до конца резьбы, вставляете пластину и прижимаете ее второй гайкой до упора. Отрезаете заподлицо с гайкой остаток хвостовика. В базовом потолке изготовляете углубление, чтобы спряталась гайка и пластинаприлегала плотно к перекрытию;
Размечаете место под ее крепление. Крепить лучше, используя анкерные шпильки диаметром в 6 мм с гайкой. Такую конструкцию можно использовать и для крепления на деревянную поверхность, закрепив ее с помощью саморезов по дереву.

Вариант 5:

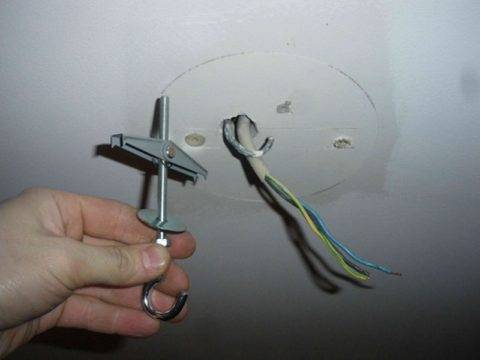

Если плиты имеют пустоты внутри, то можно купить обычный расклинивающийся крюк. Его монтаж не составит никакого труда.

Монтажная пластина

Данная планка имеет стандартные размеры, предусмотренные производителем люстры. Все эти планки имеют одинаковые характеристики: по бокам винтовые зажимы люстры, а на основной части, прикладываемой к основанию, отверстия для крепления.

Для установки планки используйте деревянный брус. Его расположение должно быть примерно на 3-5 мм ближе к перекрытию, чем уровень натяжного потолка

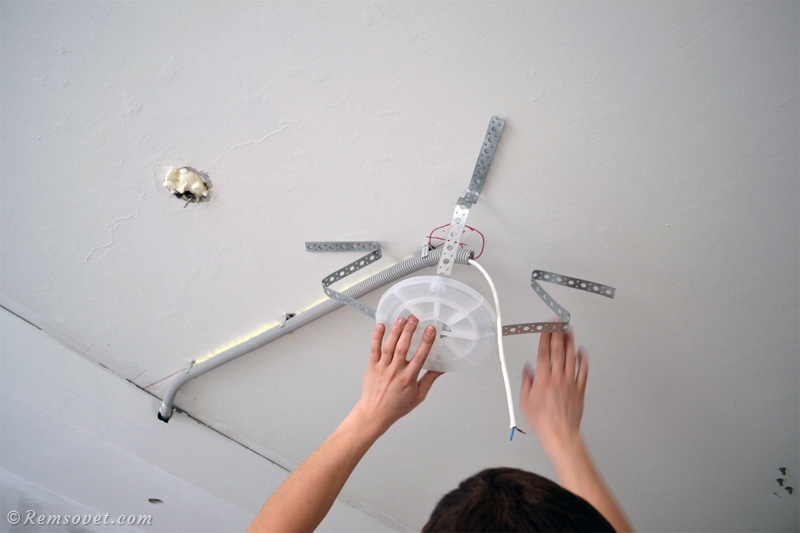

Монтажная планка «Крест»

Монтажная платформа над потолком

Для крепления этой конструкции, необходимо предусмотреть несущую платформу. Ее можно изготовить из фанеры толщиной 16-20 мм. По своим габаритам она должна быть немного шире, чем лопасти креста. По центру высверливается отверстие под вывод кабеля, диаметром 50 мм.

Монтажная планка «Двутавр»

Способ крепления для этого вида планки такой же, как и для крестовидной. Отличие только в способе крепления ее к основанию платформы. Как установить люстру на натяжной потолок — видео, которое мы подобрали для вас в этой статье.

https://youtube.com/watch?v=pheAGF6M04w

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая

Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

При наличии заземления, подключение любой люстры происходит к общему электропроводу

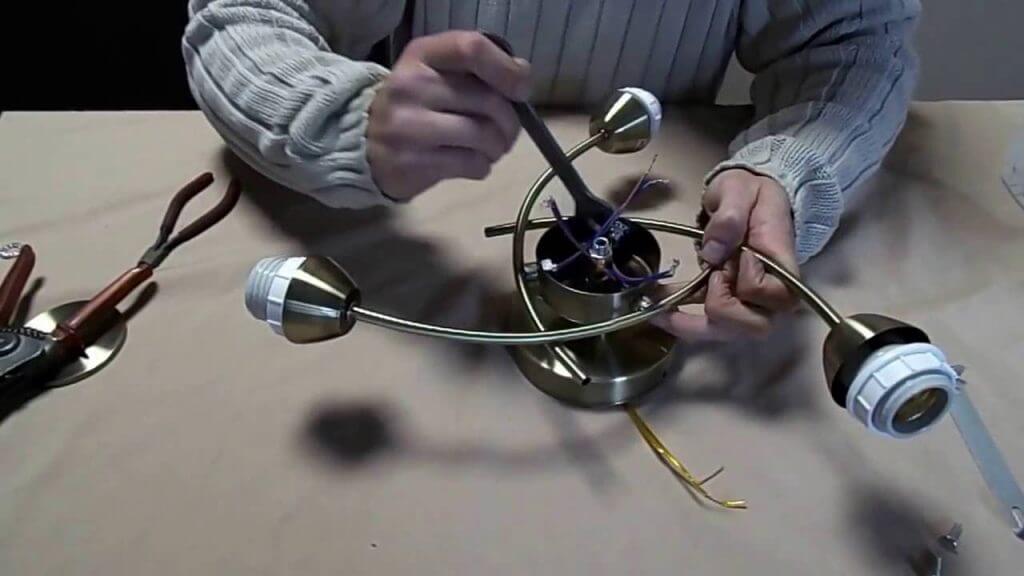

Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
Если подключить люстру на
3 лампы

, то

2

из них станут включаться при помощи одной кнопки, а одна от другой клавиши
Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
Подключения фазного проводка включателя проводится к фазному проводу от люстры

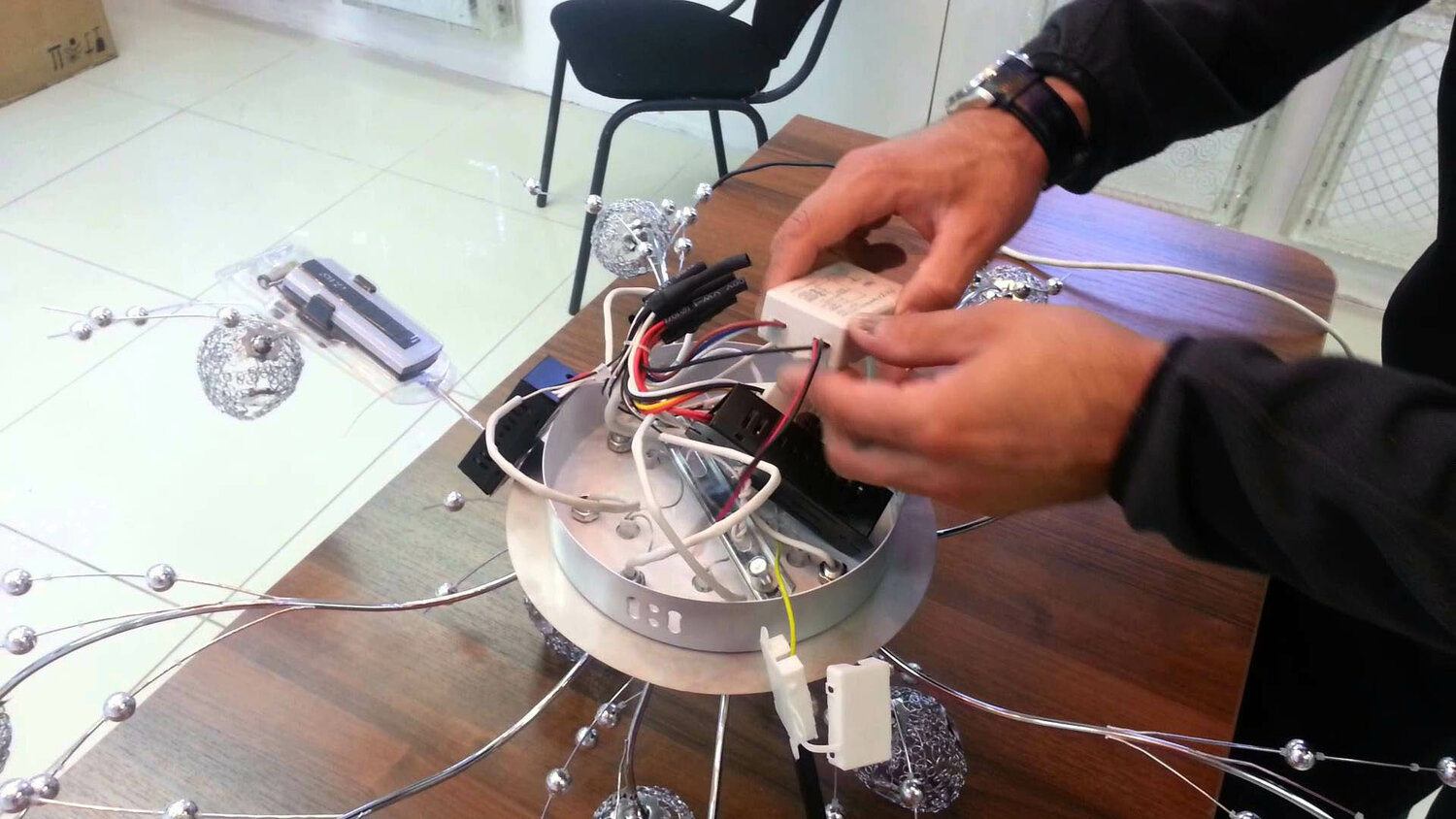

Проблема, как подключить люстру на

3 провода

, имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый разъём с тремя электропроводами.

из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на

3 провода

, то посмотрите схему.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

одноклавишным;
и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

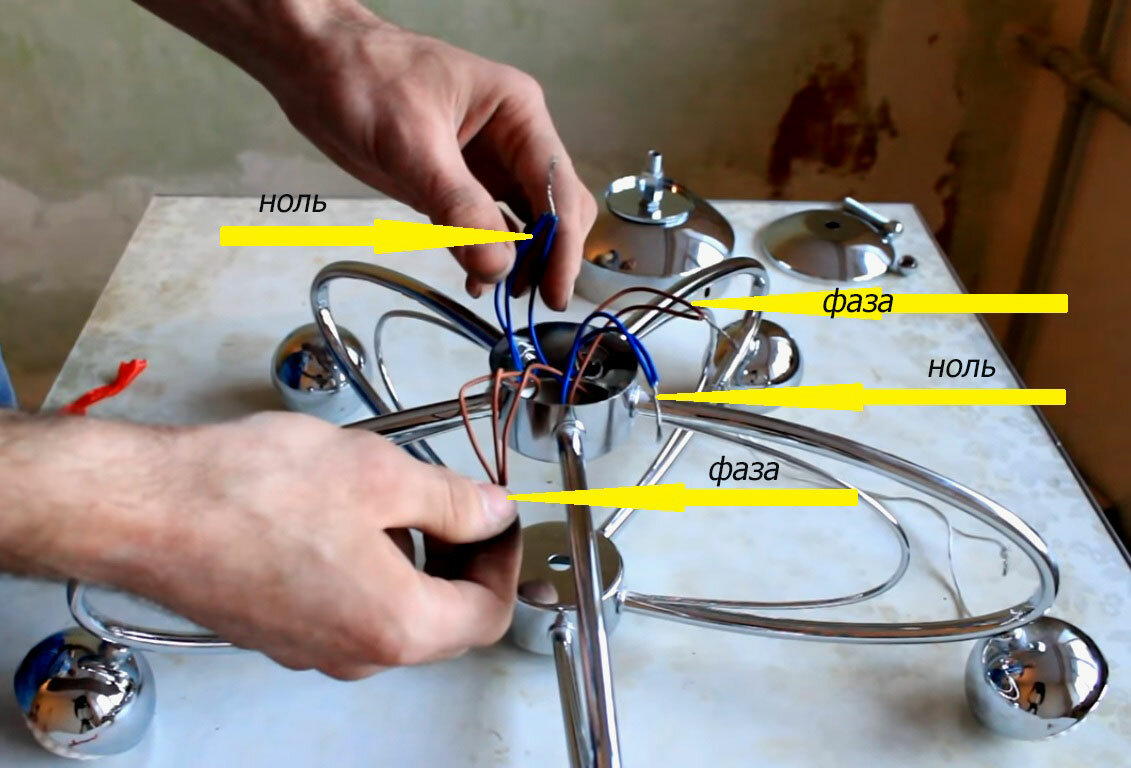

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

подключен к выключателю через отдельную распределительную коробку;
или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Работаем с проводами

Проверяем фазировку

Часто при самостоятельной установке прибора освещения возникает вопрос, как не запутаться в проводке и правильно подключить прибор. Поэтому прежде, чем осуществить крепление люстры к потолкам из бетона или поверхности, отделанной другим способом, необходимо осуществить проверку фазировки проводов для нее.

Нулевой провод всегда является общим, а фазные провода подключают к лампам с помощью выключателей.

И ноль, и фазу проверяют индикатором фазы. Внешним видом прибор напоминает отвертку. Во время работы с индикатором, его необходимо зажать средним и указательным пальцами правой руки в специально обозначенном месте. От жала индикатора руки защитит предохранительная манжета.

Во время проверки фазировки большой палец устанавливают на специальную металлическую клемму, расположенную с торцевой части рукоятки индикатора, или специальной кнопки, если у вас электронный прибор, а жалом прикасаются к проводу, являющемуся объектом проверки. Если исследуемый провод оказался фазным, лампочка загорится, или дисплей подсветится специальным символом.

Прежде, чем приступить к проверке, необходимо обесточить электричество и выкрутить пробки. После этого зачистить концы проводов, выходящие из потолка, от защитного покрытия, развести их в стороны, вкрутить пробки, включить выключатель. С целью соблюдения безопасности при работе, под табурет, с которого будет выполняться проверка, подкладывают резиновый коврик. Далее с помощью индикатора находят один или два фазных провода в зависимости от типа выключателя. После этого выключатель отключают, снова делают проверку индикатором, который уже не должен светиться.

Если прибор загорелся, то выключатель переключают в разрыв фазы, а нулевой провод для однополярного выключателя пускают напрямую.

В принципе, работа не сложная, но если у вас отсутствует опыт обращения с проводкой и электричеством, лучше пригласить на помощь профессионала.

Осуществляем прозвонку

Нередко возникают ситуации, когда в комнате гаснет свет, при этом лампочки в светильнике находятся в работоспособном состоянии. В таком случае, приходится прибегать к процессу «прозвонки», а именно – проверять целостность проводников электрического тока и правильность их подключения.

Иная ситуация, когда нужно повесить люстру, а провода, которые выходят на клемму, выполнены в одном цвете или не соответствуют стандартам по маркировке.

Специальный инструмент, при помощи которого делают прозвонку проводов, называют мультимером.

До начала прозвонки нужно выкрутить все лампочки из патронов люстры и сами патроны. Внутри источника света располагаются два контакта:

нулевой – сбоку;
фазовый – по центру.

Первый щуп, идущий от мультимера, устанавливают на боковой контакт, вторым касаются проводов, которые выходят из прибора освещения. После того, как мультимер издаст характерный сигнал, провод, результатом соприкосновения с которым стал звук, отмечают маркером. Он будет нулевым.

Следующим этапом находится фаза. Порядок действий будет таким же, как и при поиске нулевого провода. Единственное отличие заключается в том, что устанавливать первый щуп необходимо на центральный контакт. Фаза также отмечается маркером.

Чтобы найти заземляющий провод для люстры, корпус которой состоит из металла, один щуп мультимера ставят на часть корпуса, проводящую ток, а вторым поочередно касаются оголенных концов проводов или контактов на соединительной колодке. Тот провод, при соприкосновении с которым, мультимер издаст характерный звук, будет заземляющим.

Если люстра или светильник оснащены несколькими ступенями освещения, а проводка – только одним фазным проводом, то все провода подключаются к нему с помощью скрутки.

Как видите, здесь нет ничего сложного, тем не менее, данный этап очень важен. Игнорирование этой процедуры и неверное подключение приборов может привести к перегрузке проводки.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

общий вывод к фазовому проводу или напрямую к люстре;
пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.
