Чугунные радиаторы отопления мс 140: технические характеристики

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

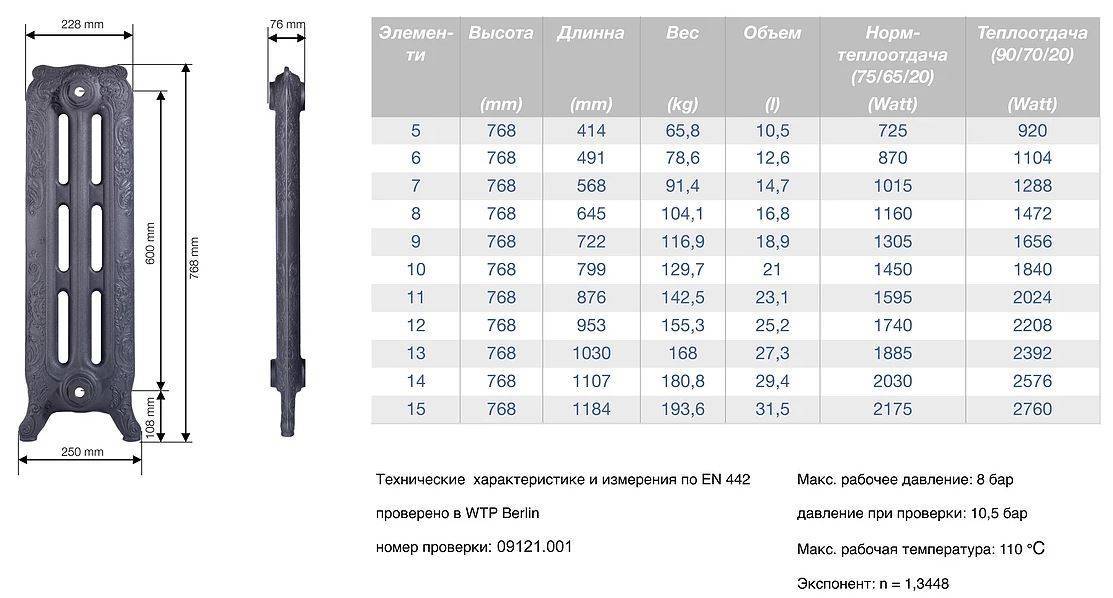

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн .);

t_вх – температура входящей в радиатор воды,

t_вых – температура воды на выходе из радиатора;

t_вн .- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр. выходящего 70 гр. а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр. а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Характеристики и особенности

Секрет популярности их прост: в нашей стране такой теплоноситель в сетях централизованного отопления, что даже металлы растворяет или стирает. В нем кроме огромного количества растворенных химических элементов содержится песок, частички ржавчины, отвалившиеся с труб и радиаторов, «слезы» от сварки, болты, забытые во время ремонта и еще уйма всяких вещей, неизвестно как попавших внутрь. Единственный сплав, которому все это нипочем — чугун. Также хорошо справляется с этим и нержавейка, но, сколько будет стоить такая батарея, можно только догадываться.

МС-140 — неумирающая классика

А еще один секрет популярности МС-140 — это невысокая цена. У разных производителей она имеет существенные отличия, но примерная стоимость одной секции — около 5$ (в розницу).

Достоинства и недостатки чугунных радиаторов

Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:

Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130 o C. У большинства из них высший предел — +110 o C.
Невысокая цена.
Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
Не подвергаются коррозии при слитом теплоносителе.

МС-140 и МС-90 — разница в глубине секции

Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:

Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.

«Чистые» недостатки тоже присутствуют:

Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса. Хрупкость и невысокое рабочее давление. Не самые приятные характеристики

При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм

Опрессовочное — 15-16 атм. Необходимость регулярного окрашивания

Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Опрессовочное — 15-16 атм. Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Тепловая инерция — это не всегда плохо…

Область применения

Как видите, есть более чем серьезные достоинства, но и недостатки имеются. Если все суммировать, можно определить область их использования:

Сети с очень низким качеством теплоносителя (Ph выше 9) и большим количеством абразивных частиц (без грязевиков и фильтров).
В индивидуальном отоплении при использовании твердотопливных котлов без автоматики.
В сетях с естественной циркуляцией.

Время доставки

Время, в течение которого заказ будет идти до клиентам, также согласовывается с менеджером службы доставки. Менеджер позвонит вам в скором времени после того, как вы оформите заказ.

Обратите внимание! В случае если вы неправильно указали номер телефона или адрес, заказ может задерживаться! Во время регистрации и оформления заказа просьба внимательно сверять вводимые вами данные. Ваши регистрационные данные полностью конфиденциальны

Доставка заказов осуществляется по будням с 10:00 до 18:00 часов. Если вы оформили заказ в выходные дни, то он будет доставлен в понедельник. Время оформления заказа и наличие товаров на складе напрямую влияет на скорость доставки:

в случае подтверждения менеджером вашего заказа до 12:00 доставка товаров может быть осуществлена на следующий рабочий день между 10:00 и 15:00 или между 15:00 и 18:00;
в случае подтверждения менеджером вашего заказа после 12:00 доставка товаров может быть осуществлена на следующий рабочий день между 15:00 и 18:00.

У вас есть возможность указать любое удобное для вам время доставки, и тогда ваш заказ будет доставлен к этому времени. Другое время доставки и время доставки в населенные пункты области уточняется заранее по договоренности.

Общие данные

Предлагаемые производителями батареи отличаются по числу секций.

в 10-секционном виде;
в 7-секционном исполнении;
в 4-секционном виде.

Разновидности батарей марки МС

МС-140-500 имеют плоскую поверхность и окрашены в разные цвета.

Чтобы выдерживать конкуренцию с более современными типами приборов, изготовителям чугунных обогревательных батарей пришлось расширять данную линейку изделий.

В данный момент на российском рынке представлены нижеследующие модели.

Чугунные радиаторы отопления МС-140-500 производит Республика Беларусь. Это устройство претерпело несколько усовершенствований. Теперь его поверхность, как правило, обладает плоским видом. Помимо всего прочего, изделие поставляется уже покрашенное в разные цвета.
Батарея МС-140-500 на 7 греющих элементов. Это фронтальная разновидность предыдущей модели.
Аналог МС-140-300. Данный прибор отличает промежуток между ниппелями в 300 миллиметров.
Модель МС-140-108 не нуждается в существенном уходе и не требует постоянного технического обслуживания.

Разница между разными моделями устройств.

Чугунные радиаторы отопительные марка МС-140-180 и 98 имеют промежутки между ниппелями в 108 и 98 миллиметров. Производятся устройства, как и предыдущее, Россией и Украиной.

Благодаря такому широкому выбору изделий, владельцы недвижимости могут обустроить отопление в доме оптимальным образом.

Мс-140 радиатор чугунный: характеристики

Радиатор отопления чугунный мс 140 производят в Украине, Белоруссии и России. Высокая практичность и исключительная надежность таких батарей проверена десятками лет. Так, по данным статистики, проводимой на протяжении 7 лет в сфере маркетинга, этот вид прибора отопления остается распространенным на российском рынке и доныне. Несмотря на то, что технология его производства уже не нова, радиаторы чугунные мс 140 500 и прочих серий до сих пор являются источниками тепла в сотни тысяч многоквартирных домов по всей России.

Чугунная батарея МС-140 – альтернатива современным отопительным приборам

Основой для литья радиатора чугунного мс 140м 500 и других моделей является серый чугун высокого качества. В его составе содержится несколько видоизменяющих примесей, которые сглаживают влияние агрессивной среды: предохраняют от механического воздействия и коррозии, а также увеличивают эксплуатационный срок.

Сегодня, конечно, дизайн подобных радиаторов изменился и приобрел достаточно современный внешний вид. Передняя поверхность изготавливается плоской и возможно разнообразное цветовое исполнение.

Современный чугунный радиатор марки МС-140

Технические показатели батарей МС-140 нисколько не уступают импортным лучшим моделям: их рабочее давление – от 9 до 11 атмосфер, а испытательное – 18 атм.

В расчете на 1 секцию, максимальная теплоотдача отопительных приборов из чугуна МС-140 составляет 175 Вт.

Выбирать модель чугунной батареи в зависимости от числа секций нужно в таком соотношении: при мощности этого радиатора в 1000 Вт отапливается помещение площадью в 10 кв. м.

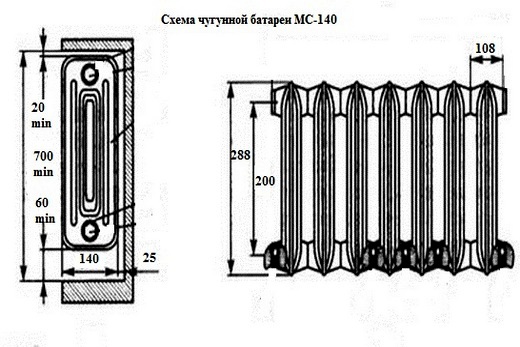

Схема чугунного прибора отопления МС-140

А сделать расчет веса чугунного прибора отопления бренда МС-140 можно, зная вес одной секции радиатора. Средним значением общепринято считать 6, 15 кг.

Площадь обогрева такой батареи зависит напрямую от числа секций радиатора.

Размеры отопительного чугунного прибора МС-140 определяются от:

Числа секций.
Объема.
Страны-производителя.

Чугунная батарея МС-140 белорусского производства

Перед тем как отправиться в магазин, рекомендуется получить консультацию специалиста о числе секций, которое понадобится для создания максимально комфортного температурного режима во всем помещении. Конечно, есть и альтернатива – можно самостоятельно сделать подсчет необходимого количества секций радиаторов чугунных мс 140 500 и других серий. Как это правильно выполнить приведено далее.

Свойства радиаторов МС 140

Простота монтажа и ремонта, высокие эксплуатационные характеристики, а также хорошая теплоотдача — все это делает радиаторы МС 140 популярным продуктом как у оптовых, так и у розничных покупателей. Кроме того, подобные изделия устанавливались еще в советское время. Поэтому они неоднократно испытаны на прочность и до наших дней служат своим владельцам, пользуясь их доверием.

Особенность секционных чугунных радиаторов этой марки заключается в их устойчивости к воздействию агрессивной среды. Кроме того, они имеют классический дизайн, уместный в любом интерьере. А еще подобное оборудование может применяться в отопительных системах не только в жилых зданиях, но и на объектах общественного и промышленного назначения.

Достоинства приборов

Стоит отметить следующие достоинства прибора:

Характеристики Бриз 500

Расширенное сечение водных каналов, за счет чего существенно увеличивается период эксплуатации радиатора.
Высокий уровень теплопроводности, а также долговечность и надежность. Чугун является износостойким материалом, которому не вредны ни мелкие камни, ни различный мусор, встречающийся в теплоносителе. Для качественных радиаторов срок эксплуатации может доходить до 50 лет. Однако производители говорят о 30 годах уверенного использования без чистки и ремонта.
Хорошие антикоррозийные характеристики. Они обеспечиваются за счет того, что в процессе использования поверхность чугунного радиатора покрывается «сухой ржавчиной», не дающей коррозии ни малейшего шанса.
Удобная возможность замены секций.
Чугун ни при каких условиях не может стать причиной электрохимической коррозии. Это значит, что при использовании таких радиаторов с пластиковыми или стальными трубами не возникнет никаких проблем.

Кроме того, чугунные батареи лучше всего подходят для российского потребителя, учитывая качественный состав теплоносителя, циркулирующего по централизованным сетям отопления. Не каждый алюминиевый или биметаллический радиатор сможет на протяжении хотя бы 10 лет выдерживать качество теплоносителя, а чугунные делают это более 30 лет.

Недостатки

Декоративный узор

Среди недостатков можно выделить:

солидный вес конструкции;
высокую инерцию тепла;
возможность повреждения системы при гидравлическом ударе.

Кроме того, из-за большой массы радиатора могут возникнуть сложности в процессе монтажа или при транспортировке оборудования.

Полезные советы

Узнав все преимущества, которыми обладают чугунные радиаторы, не стоит сразу же отправляться в магазин. Необходимо сначала рассчитать количество секций, требуемых для обогрева определенной площади помещения.

Их число во многом зависит от габаритов комнаты, но есть и еще несколько факторов:

Этаж.
Зональность.
Наличие в комнате стеклопакетов.
Высота потолков.
Количество окон. Если их несколько, то следует разместить радиаторы под каждым из них, что позволит существенно снизить тепловые потери.

Батарея в интерьере

Для угловых помещений рекомендуется отдавать предпочтение более мощным радиаторам и сделать несколько добавочных секций. Ведь такие комнаты отличаются дополнительными тепловыми потерями, что влияет на комфорт жителей.

Чтобы рассчитать количество секций, необходимо умножить площадь помещения на 100 и поделить на теплоотдачу одной секции. Полученное число следует округлить в большую сторону, чтобы таким образом обеспечить запас мощности.

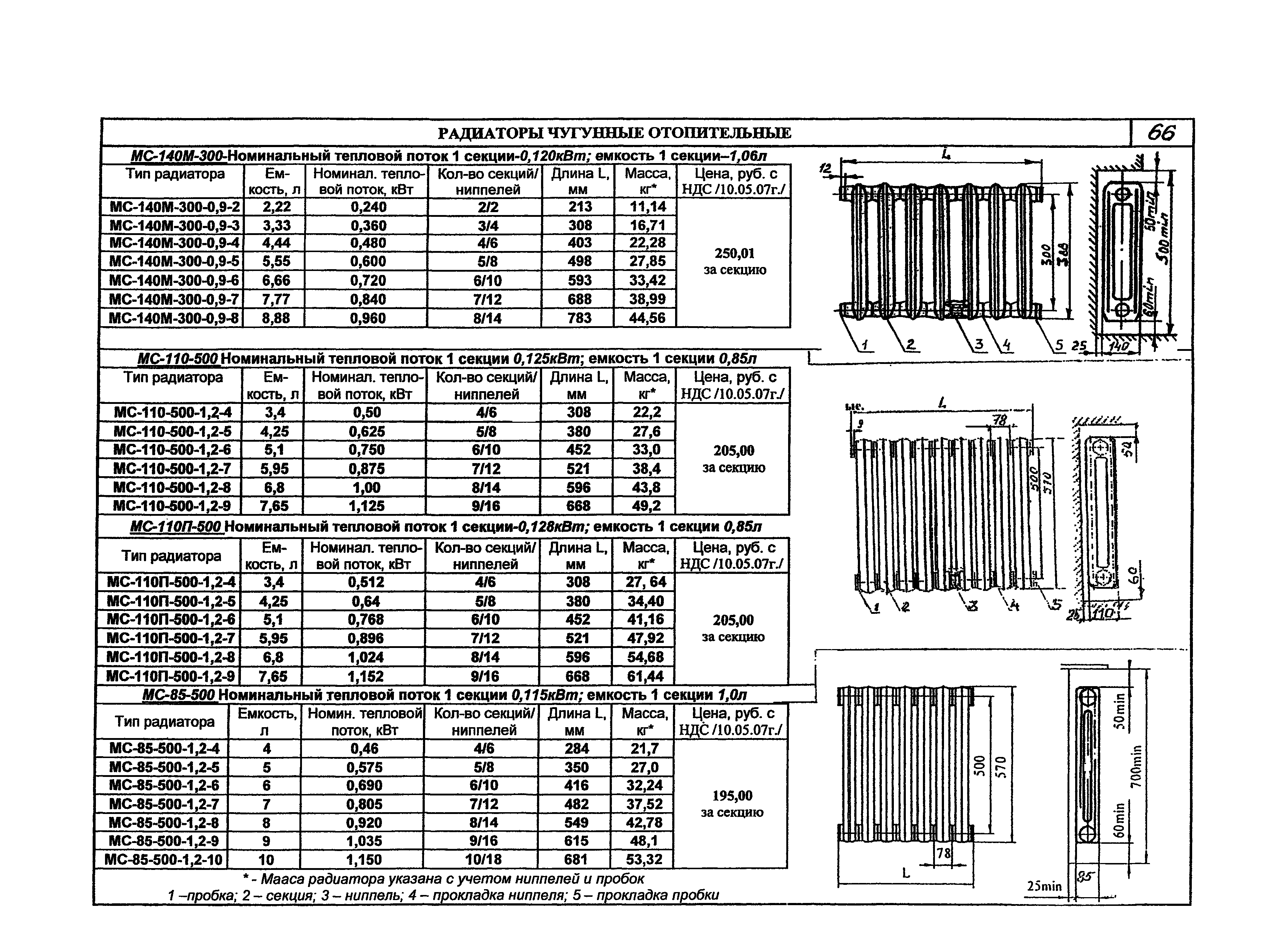

Технические характеристики батарей МС 140

Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.

Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.

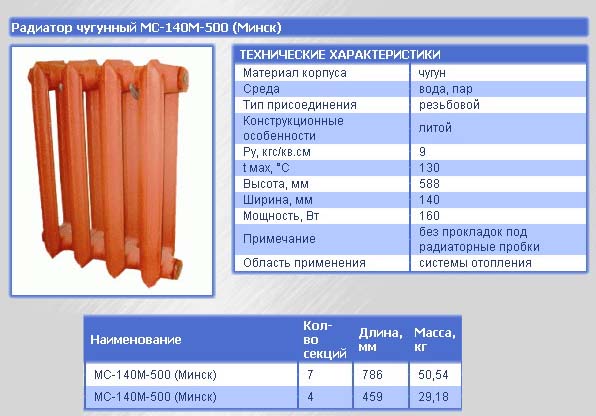

Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.

Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:

Долговечность. Она составляет не менее 30 лет.
Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
Доступная стоимость.

Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:

Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.

Расчет количества секций

Точное определение количества секций в батарее отопления — дело долгое. Нужно учесть регион, материал стен, какие стоят окна-двери, сколько окон в комнате, какая их площадь, теплое внизу помещение или холодное и т.д. Если нужна методика точного расчета, смотрите тут, а приблизительно посчитать можно исходя из площади комнаты. Считается, что в среднем на обогрев 1м 2 площади требуется 100 Вт тепла. Зная площадь вашего помещения, определяете, сколько всего тепла будет нужно: умножаете площадь на 100 Вт. Затем делите на тепловую мощность выбранной модели радиаторов.

Например, в комнате 12м 2 будем ставить МС-140М-500-0.9 Брянского завода. Тепловая мощность секции — 160 Вт. Расчет:

Всего понадобится тепла 12м 2 * 100 Вт = 1200 Вт
Сколько нужно секций 1200 Вт / 160 Вт = 7,5 шт. Округляем (всегда в большую сторону — лучше теплее пусть будет) и получаем 8 шт.

Несмотря на то, что радиаторы носят одно и то же название: МС-140, технические характеристики у них отличаются. Дело в том, что производятся они в разных странах, и соответствуют своим отраслевым стандартам. Но для конечного пользователя это хорошо: можно выбрать тот вариант, который больше устраивает. А разница довольно приличная по некоторым параметрам

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

маркировку радиатора по технической документации;
количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

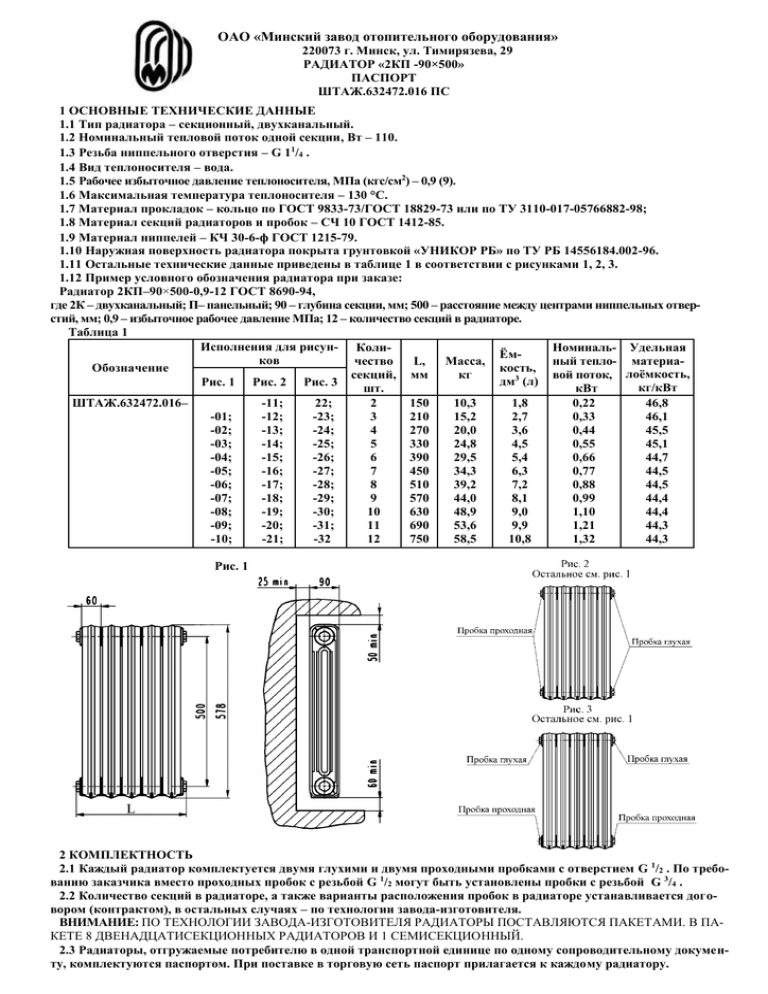

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:
