Выбор цвета свечения
Почему-то мало кто обращает внимание, на такой важный момент, как точность воспроизведения цветов. Сами цвета подразделяются на:
теплый белый
теплый белый
нейтральный белый
холодный белый
Для жилых помещений лучше всего подойдет теплый белый – 2700 Кельвин. Нейтральный (4000К) и холодный (6000К) монтируйте там, где чаще всего работаете.
Параметр точности воспроизведения цвета указывается как CRI (Colour Redering Index). Если для жилой или рабочей зоны выбрать ленту с CRI<70, то некоторые предметы и объекты будут казаться синеватого или зеленоватого оттенка.
Представьте себе синий лимон на кухонном столе. Тут ненароком и аппетит может пропасть. Поэтому лучше всего для таких мест использовать марки с CRI от 80 до 90.
Как подключить светодиодную ленту к электросети
В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.
В сеть 200 В включаются только предназначенные для этого изделия.

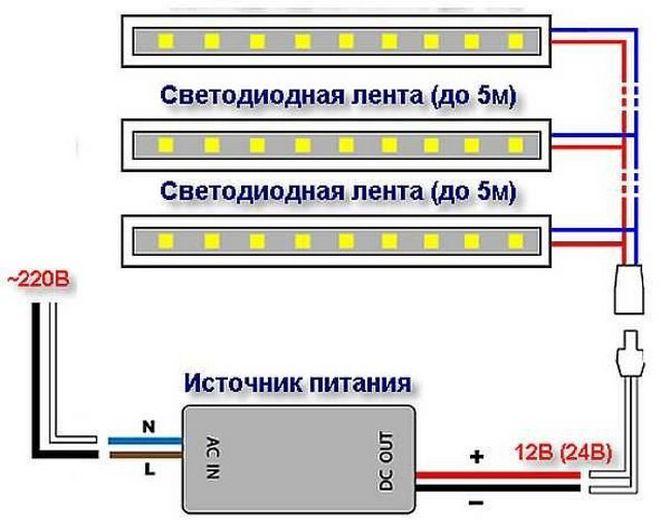

Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.
Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.

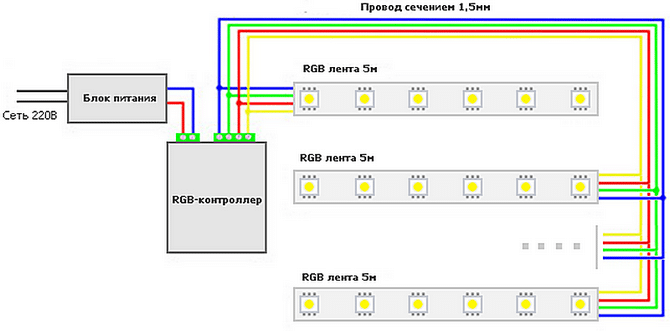

Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.
Расчет длины
Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.
Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.
Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.
0%
Можно ли светодиодную ленту погружать в воду?
Можно – она питается низким напряжением.
Можно, если она имеет герметичное исполнение (IP67 и выше).
Категорически нельзя.
Верно! Не верно!
Продолжить »
Зависит от конструкции.
На 36 В.
На 12 В.
На 24 В.
Верно! Не верно!
Продолжить »
RGB лента состоит из разноцветных или трехцветных светодиодов?
Разноцветных, установленных поочередно.
Трехцветных.
Зависит от конструкции – может быть и так, и так.
Верно! Не верно!
Продолжить »
Почему разрезать ленту можно только в специально предназначенных местах?
Чтобы не нарушить схему питания группы светодиодов.
Чтобы не вызвать короткое замыкание.
Чтобы не испортить всю ленту.
Верно! Не верно!
Продолжить »
Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?
Предыдущие светодиоды забирают все напряжение.
Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.
Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту использовать для освещения
Нельзя – можно испортить глаза.
Нельзя – она очень слабо светит.
Можно, если создаваемого ею светового потока для этого достаточно.
Верно! Не верно!
Продолжить »
Все ли ты знаешь о светодиодной ленте
Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.
Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.
Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.
Ты очень хорошо знаком со светодиодными лентами.
Перепройти тест!
Предыдущая
Светодиодная лентаПодключение RGB ленты и варианты её использования
Следующая
Светодиодная лентаВыбираем профиль для светодиодной ленты
Спасибо, помогло!2Не помогло
Разновидности светодиодных лент
Эти приборы подразделяются на разновидности по ряду критериев.
По цветовой передаче диодов выделяют:
- Монохромные ленты (все светодиоды имеют один цвет).
- Ленты RGB LED (включают световые диоды RGB, при этом каждый диод представляет собой конструкцию фактически из 3-х светодиодов различных цветов).
По защите:
- Не герметичные ленты открытой конструкции IP20 и IP33 (для использования внутри помещений).
- С покрытием из силикона, со степенями защиты IP65 и IP54 (их используют там, где есть вероятность соприкосновения с водой, включая уличные условия).
- Приспособления целиком закрытой конструкции LED, имеющие степени защиты IP68 и IP67 (могут применяться в уличных условиях неограниченно и внутри бассейнов).
Как подключить светодиодную ленту к электросети
В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.
В сеть 200 В включаются только предназначенные для этого изделия.
Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.
Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.
Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.
Расчет длины
Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.
Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.
Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.
0%
Можно ли светодиодную ленту использовать для освещения
Можно, если создаваемого ею светового потока для этого достаточно.
Нельзя – она очень слабо светит.
Нельзя – можно испортить глаза.
Верно! Не верно!
Продолжить »
На 12 В.
На 24 В.
На 36 В.
Зависит от конструкции.
Верно! Не верно!
Продолжить »
Почему разрезать ленту можно только в специально предназначенных местах?
Чтобы не нарушить схему питания группы светодиодов.
Чтобы не испортить всю ленту.
Чтобы не вызвать короткое замыкание.
Верно! Не верно!
Продолжить »
RGB лента состоит из разноцветных или трехцветных светодиодов?
Разноцветных, установленных поочередно.
Трехцветных.
Зависит от конструкции – может быть и так, и так.
Верно! Не верно!
Продолжить »
Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?
Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.
Предыдущие светодиоды забирают все напряжение.
Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту погружать в воду?
Можно – она питается низким напряжением.
Категорически нельзя.
Можно, если она имеет герметичное исполнение (IP67 и выше).
Верно! Не верно!
Продолжить »
Все ли ты знаешь о светодиодной ленте
Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.
Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.
Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.
Ты очень хорошо знаком со светодиодными лентами.
Перепройти тест!
Предыдущая Светодиодная лентаПодключение RGB ленты и варианты её использования Следующая Светодиодная лентаВыбираем профиль для светодиодной ленты
Спасибо, помогло!2Не помогло
О выборе сечения провода для подключения LED ленты
Светодиодная лента: что это
Означенный прибор служит источником освещения гибкого типа, в основе которого лежит плата. Одна из её сторон содержит диоды, а также радиодетали вспомогательного назначения. Светодиодным лентам за счёт применения очень ярких разновидностей светодиодов SMD свойственна высокая яркость при низким потреблении энергии. Благодаря гибкости основы такие осветительные устройства могут применяться в разных дизайнерских вариантах, обеспечивая украшение либо подсветку дополнительного характера. В некоторых случаях они служат основными элементами освещения внутри помещения.
Расшифровка маркировки светодиодной ленты
Светодиодные ленты изготавливают из диэлектрика толщиной около 0,2 мм, на который наносят токопроводящие дорожки с контактными площадками под чипы, на которые производится монтаж SMD компонентов (светодиодов и резисторов).
Маркировку наносят на упаковку или бобину изделия, придерживаясь международных стандартов. Расшифровка маркировки ленты на примере LED 12V RGBW SMD 5050 120 IP65 представлена в таблице ниже.
| Позиция в названии | Обозначение | Расшифровка |
|---|---|---|
| 1 | LED | светодиодная |
| 2 | 12V | напряжение питания |
| 3 | RGBW | цвета свечения |
| 4 | SMD | монтаж элементов в изделии |
| 5 | 5050 | размер светодиодных чипов |
| 6 | 120 | количество LED чипов на 1 метр |
| 7 | IP65 | класс защиты |

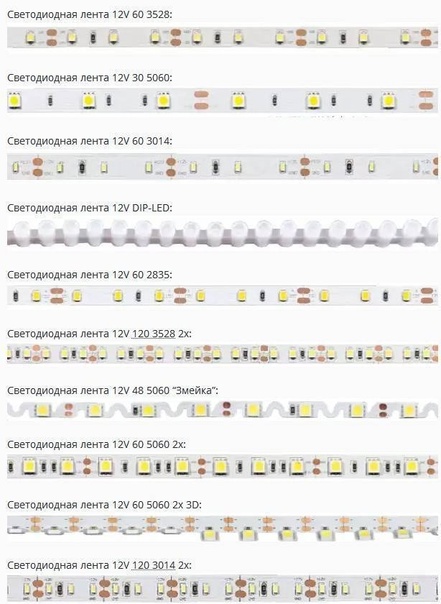

Как выбрать светодиодную ленту: два типа светодиодов
Основным признаком, по которому можно разделить все существующие светодиодные ленты на две группы, является тип используемых для их изготовления светодиодов. Разница между ними заключается во многих вещах, но в первую очередь она отражается на возможностях ленты. Разберемся с типами светодиодов.
-
SMD светодиоды. Это одноцветные светодиоды. Лента, изготовленная на их основе, может излучать исключительно один цвет – это либо белый цвет, либо синий, либо зеленый, красный и так далее. Белый свет такие диоды могут излучать в трех разновидностях: белый теплый, просто белый и белый холодный. Все остальные цвета идут без вариаций, оттенков и тому подобного разнообразия.
-
RGB лента. В отличие от светодиодов SMD, этот источник света может гореть всеми цветами радуги и даже больше. Это цветная светодиодная лента. Один светодиод такой ленты представляет собой объединение трех диодов, испускающих разные цвета (красный, зеленый и синий, что отображено в названии ленты Red, Green, Blue) – все остальные цвета и оттенки достигаются путем смешивания свечения. Именно по этой причине светиться такая лента может любыми цветами. Без специального контроллера работать в полном режиме она не может – на контроллере можно задать не только цвет свечения, но и выставить различные режимы (быстрое или медленное мерцание, бегущая дорожка и т.д.).
Выбирая между тем или иным типом светодиодной ленты, следует понимать разницу в их стоимости. Лента со светодиодами RGB стоит раза в три дороже, и если вам не нужно обилие цветов, то от нее лучше отказаться.
Моменты, на которые нужно обратить внимание
Цветовой оттенок и количество цветов
Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.
Световой поток
Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.
Напряжение питания и мощность
Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.
| Тип SMD светодиода | Количество LED чипов на 1 метр, штук | Потребляемая мощность 1 метра, Вт |
|---|---|---|
| 3528 | 60 | 4,8 |
| 3528 | 120 | 9,6 |
| 3528 | 240 (двухрядная) | 19,2 |
| 5050 | 30 | 7,2 |
| 5050 | 60 | 14,4 |
Степень защиты
Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.
Качество сборки
Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.
- реальное значение светового потока будет меньше теоретического;
- срок службы такого изделия может отличаться в меньшую сторону;
- клеевая основа со временем потеряет свои свойства.
Мощность
Ниже представлена таблица с приведением в ней показателей популярных видов светодиодных лент, которые заявляют производители.
Просим обратить ваше внимание, что если вы покупаете дешевую китайскую продукцию, в этом нет ничего страшного, но таким параметрам мощность соответствовать не будет. А меньшее потребление повлечет за собой меньший световой поток
Бывают еще более печальные случаи, когда мощность соответствует необходимым показателям, а световой поток слабее. Это значит, что использовались некачественные полупроводниковые приборы, у которых показатель производительности (лм/Вт) ниже, чем у фирменных образцов.
Моменты, на которые нужно обратить внимание
Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.
При выборе следует обращать внимание на такие параметры:
- тип установленных светодиодов. Это будет определять уровень освещенности;
- мощность потребления. От нее зависят параметры блока питания;
- количество светодиодов;
- цвет, монохромная или трехцветная лента нужна;
- напряжения питания;
- степень защиты;
- способы монтажа.
Цветовой оттенок и количество цветов
Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения
Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия
Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.
Светодиодные ленты выпускают следующих цветов:
- холодный белый;
- теплый белый;
- красный;
- зеленый;
- синий;
- желтый;
- RGB, многоцветные.
Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.
Световой поток
Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.
Напряжение питания и мощность
Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:
- +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
- +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
- + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
- + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.
Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.
Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

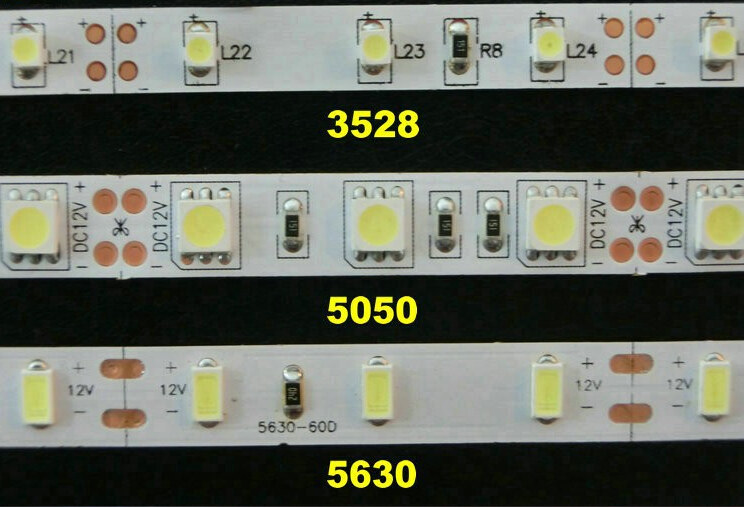

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.
Степень защиты

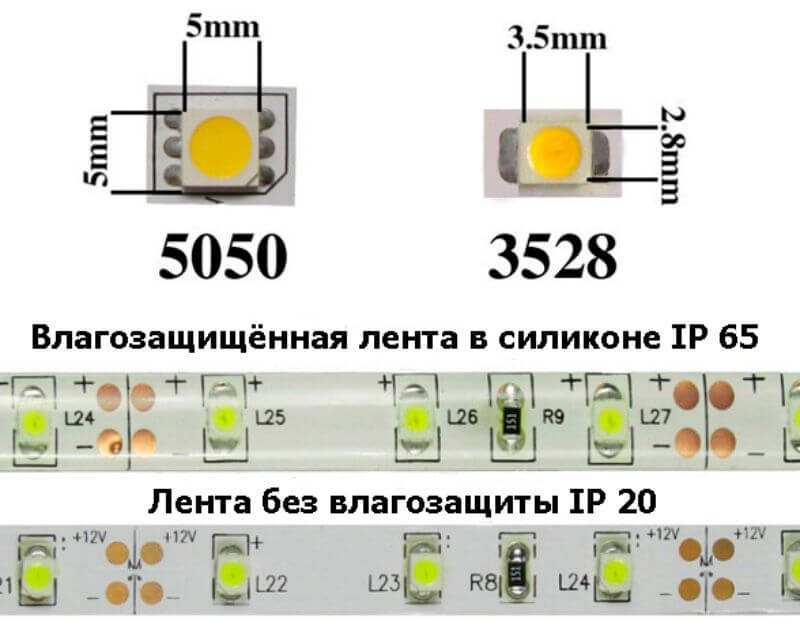

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.
Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.
IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.
IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.
Определить степень защиты можно по маркировке на упаковке изделия.
Качество сборки
Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.
Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.
Возможные дефекты:
- некачественная пайка;
- неработающие или мигающие отрезки;
- спайка изделия из нескольких отдельных кусков.
Часто задаваемые вопросы
Как рассчитать длину ленты
Расчет производится с учетом мощности одного метра и протяженности контура. От требуемой величина яркости светового потока будет зависеть и необходимая длина светодиодной ленты.
Что надо, чтобы светодиодная лента работала долго
Чтобы купленная светодиодная лента прослужила отведенное производителем количество часов, при эксплуатации следует соблюдать некоторые правила:
- питание должно подаваться от источника с постоянным напряжением, не превышающим указанный допустимый показатель;
- класс защиты должен строго соответствовать условиям эксплуатации;
- лента не должна подвергаться воздействию химически агрессивных паров;
- температурапри работе ленты не должна выходить за пределы допустимого диапазона (от -25 до +45 градусов);
- ленты не монтируют на нагревающиеся поверхности, не протирают и исключают механическое воздействие.
Знание особенностей монтажа и эксплуатации позволяет использовать даже недорогие ленты в течение длительного срока.
Почему ленту можно резать только в определенных местах?
На токопроводящих полосках есть отметки возможного разреза в местах контактных площадок для подключения проводов. Только там ленту можно разделить на части по пунктирной линии с изображением ножниц.
В RGB лентеразноцветные или только трехцветные светодиоды?
Оттенки цвета создаются при свечении трех разных кристаллов.Их излучение смешивается, и в итоге стандартную трехцветную ленту можно принять за изделие с диодами разных оттенков.
Можно ли светодиодную ленту использовать под водой?
Не боятся влаги ленты со степенью защиты IP65 и выше. IP68 может работать при погружении под воду на длительное время благодарявлагозащищенной оболочке из силикона.
Почему у длинной ленты удаленные светодиоды тусклые?
При монтаже ленты слишком большой длины по мере удаления от элементов питания происходит потеря напряжения, чем и обусловлено снижение мощности свечения.
Для какого освещения можно использовать светодиодную ленту?
Светодиодные ленты достаточной мощности успешно используют для основного освещения. Это экономически выгодно за счет малого энергопотребления, длительного срока службы и простоте обслуживания.
Какое рабочее напряжение для светодиодной ленты?
Используются лампы с питанием от сетевого напряжения 220В, а также разновидности с рабочими показателями напряжения 12, 24 и 36 В.
Многообразие видов светодиодных лент
Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.
По цвету излучения
Монохромные ленты
С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).
Шкала цветовых температур.
Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).
RGB-светильники
Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).
Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).
Светильник на основе адресных светодиодов
Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.
Разновидности по исполнению
Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:
- в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
- полотно может быть залито прозрачным герметиком – обозначается символами SE;
- если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.
Светодиодный светильник в герметичном исполнении.
Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.
По применяемым светоизлучающим элементам
Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.
Внешний вид основных светодиодов применяемых в лентах.
| Тип светоизлучающего элемента | Габариты, мм |
| 3,5 х 2,8 | |
| 5,6 х 3 | |
| 5 х 5 | |
| 5,7 х 3 |
Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.
Трехцветная LED-сборка.
Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).
Адресный светодиод WS2812B.
Основные технические характеристики светодиодных лент
Светодиодная лента и ее степень защиты
Наверняка вы сталкивались или, по крайней мере, слышали о таком выражении, как влагозащищенная светодиодная лента, которая имеет силиконовую оболочку. Это и есть степень защиты ленты от внешних окружающих факторов – маркируется эта степень защиты двумя буквами IP. В этом отношении все ленты можно разделить на три типа.
- Незащищенные – они предназначены для использования исключительно в сухих помещениях.
- Защищенные эпоксидной смолой. Защиту имеет только сама лента, но никак не светодиоды. Назначение таких источников света сводится к использованию в помещениях с повышенной влажностью. Эта лента не должна иметь плотный контакт с водой.
-
Полностью залитые в силиконовую оболочку ленты. Это защита, как говорится, по полной программе и выдерживает она воздействие любых природных агрессивных факторов – снег, дождь и песчаные бури ей не страшны. Ее смело можно использовать в уличных условиях.
В принципе, полностью изолированная от окружающей среды светодиодная лента очень хорошо показала себя в условиях кухни при установке под навесные шкафчики. Ни для кого не секрет, что в этих местах достаточно сильно оседает пыль и грязь, которые при наличии силиконовой защиты просто удаляются с ленты в силиконовой оболочке влажной тряпкой и даже с применением моющих средств. В силикон могут помещаться как обычные SMD ленты, так и многоцветные светодиодные ленты RGB.
Как водится, в заключение пару небольших рекомендаций по поводу вопроса, как выбрать светодиодную лент? Отличить качественное изделие от китайской дешевки можно по внешнему виду, криво впаянные светодиоды и неровно соединенные участки ленты – это явный признак некачественной продукции. И второе – это производитель, естественно, лучше отдать предпочтение известному производителю. Если Китай, то хотя бы Feron или лучше всего MAXUS – их продукция может служить долго, и гарантия на нее исчисляется пятью-семью годами.
Автор статьи Александр Куликов
