Станок для шлакоблоков своими руками: устройство, чертежи и рекомендации

Особенности материала

Шлакоблок – это такой строительный материал, который зарекомендовал себя как один из наиболее долговечных и неприхотливых. Он имеет немалые габариты, особенно если поставить рядом обычный кирпич. Изготовить шлаковые блоки можно не только в заводской обстановке. Некоторые мастера берутся за такую работу в домашних условиях. Если четко придерживаться технологии, получаются качественные и крепкие блоки, из которых можно построить дом или какую-либо надворную постройку.

Если было принято решение о самостоятельном изготовлении подобной продукции, то следует учесть ряд ее особенностей.

  • Шлакоблок – пожаробезопасный материал. Он не воспламеняется сам, и не усиливает уже действующее пламя.
  • Из действительно качественных блоков получаются долговечные и устойчивые дома/хозяйственные постройки. Таким строениям не навредят ни суровые климатические условия, ни ураганы, ни постоянные порывистые ветра.
  • Ремонт шлакоблочных построек не требует лишних сил и свободного времени – все работы возможно провести в короткие сроки.
  • Шлакоблоки отличаются и своими крупными размерами, благодаря которым постройки из них возводятся очень быстро, что радует многих строителей.
  • Данный материал отличает долговечность. Здания, построенные из него, могут простоять более 100 лет, не утратив прежних характеристик.
  • Еще одной особенностью шлакоблока является его шумоизоляционная составляющая. Так, в жилищах, изготовленных из данного материала, нет назойливых уличных шумов.
  • Производство шлакоблоков осуществляется с применением различного сырья, поэтому подобрать оптимальную продукцию возможно для любых условий.
  • Отличает шлакоблок и то, что он не подвергается нападкам разного рода паразитов или грызунов. Кроме того, он не подвергается гниению, поэтому его не приходится промазывать антисептическими растворами и другими подобными составами, предназначенными для защиты основы.
  • Несмотря на приличные габариты, такие блоки имеют небольшой вес. Данную особенность отмечают многие мастера. Благодаря легковесности эти материалы возможно беспроблемно перемещать с одного места на другое, не вызывая кран. Однако нужно учесть, что некоторые разновидности такой продукции все же являются достаточно тяжелыми.
  • Шлакоблоку не страшны низкие температуры.
  • Отличает данные блоки и их высокая теплоемкость, благодаря которой из них получаются уютные и теплые жилища.
  • Скачки температур не наносят вреда шлакоблоку.

Шлакоблочные постройки обычно отделывают декоративными материалами, чтобы придать более эстетичный вид

Однако тут очень важно помнить, что шлакоблок нельзя покрывать обычной штукатуркой (любые «мокрые» работы с данным материалом проводить не следует). Также можно использовать особый декоративный блок, который нередко применяют вместо дорогостоящей облицовки.
При работе со шлакоблоком важно брать в учет одну важную особенность – такой материал характеризуется большим водопоглощением, поэтому его нужно защищать от контакта с влагой и сыростью

В ином случае блоки со временем могут разрушиться.
К сожалению, геометрия шлаковых блоков оставляет желать лучшего. Именно поэтому, выкладывая перекрытия из такого материала, вам придется постоянно корректировать отдельные элементы – подрезать их и пилить.
Шлакоблоки имеют относительно низкую стоимость.

Как готовится раствор на станок для изготовления шлакоблоков

Важно правильно приготовить раствор, чтобы изготовленный в домашних условиях шлакоблок, обладал требуемыми свойствами. Необходимые материалы:

  • угольная зола или металлургический шлак;
  • просеянный песок;
  • мелкофракционная щебенка или отсев;
  • цемент М400 или М500.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной

Используйте следующие рецептуры:

  • смешайте золу с цементом в соотношении 7:2, добавьте воду до пластичной консистенции;
  • перемешайте золу и отсев в равных соотношениях, добавьте 10–12% цемента от суммарного объема, разбавьте водой.

Выполняя смешивание, руководствуйтесь проверенными на практике рецептурами.

Технология производства

Существует два способа, по которым изготавливают шлаковые блоки.

  • Простой способ. В данном случае применяют специальные емкости, находясь в которых подготовленный раствор приобретает требуемую прочность. Блоки высыхают естественным путем, пока цемент полностью не закрепится.
  • Сложный способ. При таком методе изготовления применяются вибрационные приспособления. Во многих случаях обращаются к таким элементам, как вибростол или дополняют форму мотором с вибрационной функцией.

Ознакомимся с технологией изготовления шлаковых блоков с помощью простых форм.

  • Все подготовленные ингредиенты в требуемых пропорциях укладывают в бетономешалку, после чего тщательно перемешивают.
  • Готовый раствор заливают в формы. Что касается трамбовки, то ее осуществляют при помощи молотка – им простукивают емкости, чтобы весь воздух ушел из материала.
  • Если блоки планируется изготавливать с пустотами, то в каждую отдельную деталь ставят бутылки с водой (обычно хватает 2-х бутылок).

Главную сложность при таком способе изготовления представляет трамбовка блоков. Если внутри раствора остались пузырьки воздуха, то это окажет неблагоприятное воздействие на качество итогового продукта.

Что касается более сложного метода производства шлакоблоков, то здесь проводятся следующие работы:

  • начинать изготовление материалов таким способом следует с размешивания смеси в бетономешалке;
  • получившийся в итоге раствор отправляют в форму, а затем разравнивают мастерком;
  • далее запускается вибратор, а сам раствор держат в форме в течение 20-60 секунд;
  • затем оборудование нужно отключить, установка приподнимается, а затем вынимается готовый блок.

Изготовление станка

Производить изделия можно и в самому. Для этого необходимо изготовить станок для изготовления блоков в домашних условиях. При этом не понадобиться наличие сложного специального оборудования и инструментов. Хватит только иметь в наличии сварочный аппарат и слесарные инструменты.

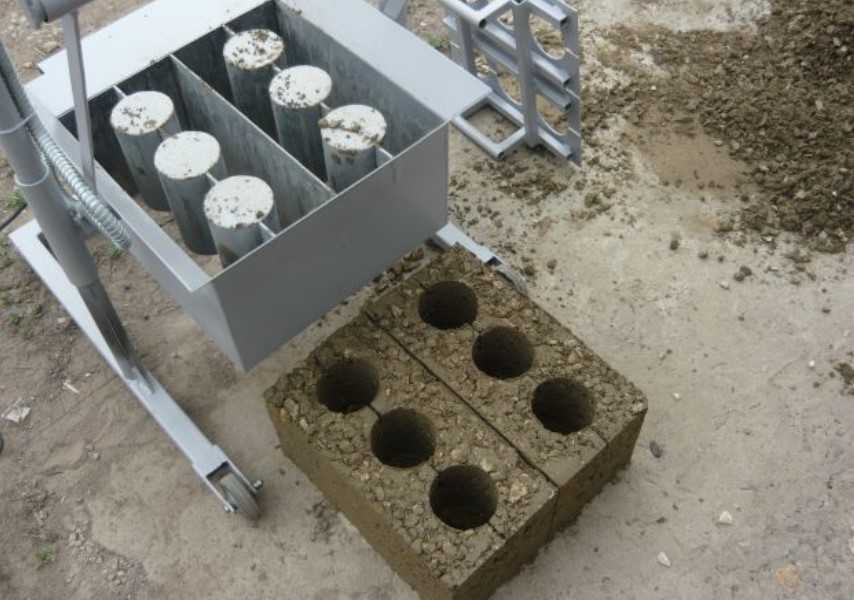

Самодельный станок для шлакоблоков

В качестве основы при изготовлении такого станка используется специальная матрица, конструкция которой оборудована формой для заливки рабочего материала. Кроме этого матрица оборудована коробом из металла. В нем есть элементы в виде пустот.

Для того чтобы изготовить такую матрицу понадобиться иметь такие инструменты:

  • Сварочный аппарат
  • Болгарка
  • Тиски
  • Инструмент для слесарных рабо

Кроме этого понадобиться наличие и рабочего материала:

  • Металлический лист
  • Стальная труба
  • Полоса из стали
  • Электромотор
  • Крепежные элементы

Процесс изготовления станка не очень сложный. Для того чтобы избежать проблем рекомендуется следовать такой инструкции:

  • Для начала необходимо определиться с тем, какие габаритные размеры будет иметь станок.
  • Посредством использования листа металла вырезать боковины изделия (2 штуки) и перегородку, которая будет установлена между перегородками. В результате сборки этих частей образуется конструкция короба, состоящего из одинаковых половинок.
  • Стальную трубу разрезать на 6 частей, высота которых совпадает с высотой боковинок станка.
  • Каждой части трубы нужно придать форму конуса. Для этого нужно сначала сделать надрез в трубе до половины отрезка, а потом сжать половинки между собой и закрепить при помощи сварки. В результате выполнения этих операция внутренний диаметр каждого отрезка трубы уменьшиться на 2 мм.
  • Куски трубы приварить друг к другу.
  • К двум частям трубы, расположенным по краям, приваривается часть металлической пластины.
  • По центру каждого отрезка трубы сделать пропил, а затем приварить к нему проушины. С их помощью можно будет крепиться ограничители. В результате этого получится механизм посредством использования которого, можно будет делать шлакоблоки двух типов: не монолитного или монолитного.
  • На одну из поперечных стенок приварить 4 болта, при помощи которых будет крепиться двигатель.
  • С той стороны, где будет загружаться рабочая смесь приварить фартук и лопасти.
  • Зачистить и отполировать все сварочные швы, что позволит подготовить их для покраски.
  • В форме станка выполнить пресс. Для этого пригодится пластина с отверстиями, большими на 4 мм, чем диаметр цилиндра. Пресс поместить в средину короба на 6 см в глубину.
  • Посредством приваривания ручек удастся обеспечить удобство работы с агрегатом.
  • Покрыть готовый станок грунтовкой, обладающей антикоррозийными свойствами.
  • После того, как грунтовка полностью высохнет установить на место двигатель.

По завершении всех вышеперечисленных операций можно приступить к опробованию станка.

Чертеж станка для изготовления блоков

Чтобы переделать электродвигатель на вибромотор нужно на его вал приварить болты, которые имеют вид эксцентриков. На них монтируются гайки. Скорость вибрации мотора будет иметь непосредственную зависимость от величины гаек.

Двигатель нужно включать перед тем, как приступить к процессу прессовки блоков. Не стоит также забывать об обязательной изоляции электромотора. Сделать это можно посредством монтажа фартука, который будет защищать мотор от попадания на него смеси.

После того, как шлакоблоки уже изготовлены, они обязательно должны подсохнуть при температуре не выше 30 градусов 2 – 3 часа. Если процесс сушки происходит на солнце, готовые блоки необходимо предварительно накрыть ПЭ пленкой.

Следуя вышеизложенной инструкции станок для производства шлакоблоков можно изготовить своими руками. Для этого не понадобиться наличие сложного оборудования и материалов.

Рецептура и советы по приготовлению раствора

Каждый мастер со временем вырабатывает свою пропорцию и рецептуру приготовления блоков

В частном строительстве могут использоваться как стандартные по размеру блоки 390×190×200 мм, а также 400×200×200 мм. Каждый мастер со временем вырабатывает свою пропорцию и рецептуру приготовления блоков, однако существует рекомендуемый стандарт по которому нужно смешать компоненты в таких пропорциях:

  • 1,5-3 части воды;
  • 1,5 части цемента марки М400;
  • 2 части песка;
  • 7 частей шлака, который можно заменить кирпичным боем, гипсом, отсевом камня или гранита, перлитом, гравием, опилками, золой и т.д.;
  • При вибролитье по 5 грамм пластификатора на каждый блок для большей пластичности (благодаря этому значительно возрастает прочность, устойчивость к влаге и морозостойкость готового продукта).

Форма станка

Станки для изготовления шлакоблоков различаются сложностью конструкции.

Это может быть разборное устройство из дерева или металла. Оно имеет разные размеры в зависимости от количества блоков, которые будут изготавливаться одновременно. Такую конструкцию можно изготовить своими руками, для производства пустот используются бутылки необходимого диаметра, наполненные водой. В этом случае вибропресс не используется.

Другой вариант – это вибростанок, состоящий из формы, расположенной на столе или специальной подставке. Оборудовано данное устройство двигателем и может быть оснащено подъёмным механизмом для изъятия готовой продукции из формы.

В качестве формы для изготовления шлакоблоков используются конструкции из дерева или металла. Стандартом считается размер 390×190×190 мм, но можно выбрать габариты на своё усмотрение.

Так как при прессовании произойдёт небольшая усадка, необходимо, чтобы высота формы превышала высоту изготавливаемого блока на 5 мм.

Производство шлакоблока в домашних условиях

Шлакоблок изготавливается в специальной форме методом виброусадки залитой внутрь бетонной смеси. После застывания материала пустотелость блока составляет около 30%-40% (в зависимости от формы – круглой или квадратной) от общей площади. Образовавшиеся полости не только экономят расходный материал при производстве шлакоблока, но и служат воздушными подушками для звукоизоляции. Так же отлично подходят для армирования кладки, что придает стенам максимальную устойчивость.

Во время изготовления следует учесть, что стандартный размер одного шлакоблока составляет 39 х 19 х 18.5 сантиметров. Это стандарт, общепринятая величина, от которой отталкиваются строители во время проектирования и выполнения расчетов. Поэтому строго соблюдайте параметры во время домашнего производства строительных блоков.

Для производства шлакоблока на собственном станке вам понадобятся:

  • цемент (М400, но лучше М500);
  • вода;
  • угольный шлак;
  • гравий (диаметром около 10 миллиметров);
  • песок;
  • пластификатор (укрепляет и существенно быстрее высушивает блоки за 2-3 дня);
  • сетка-сеялка для очистки песка от примесей;
  • бетономешалка;
  • лопата;
  • поддоны, на которых вы будете сушить строительные блоки.

Внимание! При приготовлении бетонной смеси всегда следует контролировать количество воды в составе. Если превысить норму воды на 30%, то бетонное изделие будет слабее ровно в 2 раза!!!. Все составляющие раствора берутся по такой пропорции: 7 частей шлака, по 2 части песка и гравия, по 1.5 части цемента, 0,2% пластификатора и воды

Смесь должна быть влажная и рассыпчатая (кардинально отличается от раствора для кладки кирпича). При сильном сжатии в руке она должна держаться комом, а при падении на землю рассыпаться. В процессе вибрации станка смесь уплотняется и визуально, как будто, выдавливает воду, превращаясь в жидкий раствор. Это естественный процесс вибролитья бетона. Если полученный бетон будет слишком жидким, тогда никакой вибростоек не поможет обеспечить целостность и прочность шлакоблока, который полностью не просохнет, да еще вскоре начнет разваливаться

Все составляющие раствора берутся по такой пропорции: 7 частей шлака, по 2 части песка и гравия, по 1.5 части цемента, 0,2% пластификатора и воды. Смесь должна быть влажная и рассыпчатая (кардинально отличается от раствора для кладки кирпича). При сильном сжатии в руке она должна держаться комом, а при падении на землю рассыпаться. В процессе вибрации станка смесь уплотняется и визуально, как будто, выдавливает воду, превращаясь в жидкий раствор. Это естественный процесс вибролитья бетона. Если полученный бетон будет слишком жидким, тогда никакой вибростоек не поможет обеспечить целостность и прочность шлакоблока, который полностью не просохнет, да еще вскоре начнет разваливаться.

Финансовые расходы на производство 1м3 (71 штук) шлакоблоков при минимальной себестоимости товара:

Компонент Количество Цена за 1кг Сумма
Цемент М400 190 0,04$ 7,60$
Шлак 600 0,01$ 6,00$
Песок 450 0,03$ 1,35$
Вода 100 0,004$ 0,4$
Итого: 15,35$

При производстве прочного шлакоблока (для несущих стен) приготавливается полусухая смесь для тонкостенных бетонных изделий. В статье «производство тротуарной плитки» можно детально ознакомиться с процессом приготовления качественной и прочной бетонной смеси тонкостенных изделий.

Примечание. Стоит отметить, что по этой же технологии производятся и керамзитобетонные блоки. Отличается только состав и рецепт приготовления бетона.

2 Делаем самодельный ручной вибростанок своими руками

Главным элементом станка для производства теплоблоков и шлакоблоков является рабочая матрица, являющаяся формой, в которую заливается цементная смесь. Матрица изготавливается в виде металлического короба, оборудованного круглыми, либо прямоугольными вставками, посредством которых формируются пустоты внутри готовых изделий.

Чтобы сделать простейший ручной станок для изготовления шлакоблоков вам потребуются следующие материалы:

  • болгарка и диски для резки металла;
  • тиски;
  • сварочный аппарат;
  • мелкие инструменты – молоток, напильник, уровень, рулетка;
  • дрель со сверлом по металлу.

Для изготовления своими руками малогабаритного станка на 2 блока, будет достаточно нижеуказанных материалов:

  • стальной лист толщиною в 3 мм – 1 квадратный метр;
  • труба диаметром 80-90 мм – 1 метр;
  • стальной профиль;
  • стальная планка – 30 см;
  • гайки и шурупы;
  • электромотор на 700-800 Вт.

Такие шлакоблоки можно изготавливать с помощью самодельного станка

2.1 Этапы изготовления вибростанка

  1. Определяем габариты которым будет соответствовать матрица. Сделать это можно исходя из стандартных размеров промышленных шлакоблоков и теплоблоков, либо задать габариты самостоятельно сколько необходимо.
  2. Вырезаем из металлического листа участки для стенок матрицы нужных размеров.
  3. Вырежьте центральную перегородку, которая будет делить всю матрицу на два одинаковых отсека.
  4. Соедините конструкцию с помощью сварочного аппарата. В итоге с помощью такой матрицы вы сможете своими руками изготавливать одновременно пару шлакоблоков и теплоблоков, что будет способствовать значительному ускорению темпов производства.
  5. По внешнему контуру по краям матрицы приваривается металлический профиль, он необходим для укрепления всей конструкции.
  6. Определяем высоту проставочных элементов, сколько нужно задать, которые будут создавать пустоты внутри шлакоблоков. Расстояние между ними и верхней и нижней стенками должно составлять как минимум 30 мм в пропорции.
  7. Нарезаем шесть кусков трубы соответствующего размера.
  8. Цилиндры соединяются между собой с помощью металлической планки. Шаг между цилиндрами рассчитывается так, чтобы на один отсек матрицы приходилось три проставочных элемента. Расстояние между боковыми цилиндрами и боковыми стенками должно быть около четырех сантиметров – используйте стальную планку соответствующего размера.
  9. Сварим их в центральной части отсеков.
  10. Внутри матрицы на глубине 5-7 сантиметров от верхней кромки сварим ограничители из планки либо уголка, которые будут останавливать движение пресса.
  11. Снаружи любой стенки матрицы приварите четыре болта, которые по диаметру подходят к крепежным отверстиям вибромотора.
  12. Далее сваривается пресс, который будет закрывать матрицу и сдавливать загруженное в неё сырье.
  13. Вырежьте стальную пластину и проделайте в ней отверстия в соответствии с расположением проставочных цилиндров внутри матрицы. Диаметр отверстий должен быть больше диаметра цилиндров на 5 мм. Приварите к пластине ручки.
  14. Вся конструкция окрашивается (обязателен слой грунтовки).
  15. Устанавливается вибромотор.

Примерно такая матрица должна в итоге получится

2.2 Какой вибростанок купить?

Если вы не хотите сделать ручной станок своими руками, и обладаете достаточным бюджетом для покупки промышленного варианта, то оптимальным вариантом для производства пеноблоков и шлакоблоков является вибростанок Марс.

Более того, Марс является полностью разборным агрегатом, что значительно облегчает его транспортировку.

Также оборудование для производства шлакоблоков Марс может оборудоваться сменными матрицами, предназначенными как для производства изделий с круглыми, либо квадратными отверстиями, так и для перегородочных блочных изделий. На рынке существуют вариации станка Марс как с двухблочными, так и с трехблочными матрицами.

Технология изготовления шлакоблока своими руками

Изготовить шлакоблок можно и в курятнике, смотря какие требования по качеству к нему предъявлять. Общие принципы и технология изготовления шлакоблока никак не отличается от промышленной. Шлакоблок имеет стандартные размеры, форму и характеристики. Формы мы добиться сможем и самостоятельно, в зависимости от уровня мастерства и степенью владения сваркой, токарным станком, болгаркой и элементарным слесарным инструментом.

Как бы там ни было, а шлакоблок должен быть размерами 39х19х188, иметь три отверстия в теле. Это только линейные характеристики. Если говорить о физико-технических, то нет никакой гарантии, что гаражный шлакоблок будет соответствовать стандартам. В любом случае, он будет отличаться от промышленного, хорошо это, или плохо.

Для изготовления смеси под шлакоблок используют следующие материалы:

  1. Шлак.
  2. Песок.
  3.  Цемент.
  4.  Модифицирующие добавки.

Правильный шлакоблок получится только методом вибропрессования, с которым стоит ознакомиться детальнее.

1 Этапы производства и особенности изготовления

Для изготовления громоздких блоков используют:

  • золу;
  • доменный и котельный шлаки;
  • кирпичную, бетонную и цементную крошку;
  • щебневый отсев (речной и гранитный);
  • зерна вулканического прелита;
  • песок;
  • керамзит.

Основным связывающим компонентом является цемент. Сырьевая смесь замешивается на воде. В состав шлакоблоков могут добавлять древесные опилки и хвою. Это придает материалу экологичности и легкости.

  1. Приготовление бетонного раствора. В качестве основных составляющих компонентов используют цемент, шлак и воду.

Для замешивания применяют смеситель или бетономешалку. Раствор можно приготовить своими руками, с помощью любой емкости и лопаты. Но чтобы смесь получилась жесткой, необходимо приложить немалые физические усилия.

Виды и характеристики наиболее популярных моделей шлакоблоков

Температура помещения, где производят шлакоблочные изделия, не должна быть выше 1ºC .

  1. Распределение раствора в формы. Шлакоблочный раствор загружают в формы 390×190х188 миллиметров. Могут быть с наличием пустотообразователей или без них.

После заполнения формы бетонным раствором, его начинают уплотнять.

Эту процедуру осуществляют с помощью вибрации и прижима. Продолжительность вибропрессования составляет 20-30 секунд.

По окончании уплотнения смесь удаляется из формы.

Готовый шлакоблок размещают на специальном поддоне или полу.

  1. Полное затвердение и набор прочности. Процесс затвердевания длится 36-96 часов. Если в бетонный раствор предварительно добавили специальные вещества (фулерон, релаксол), то это время сокращается.

Полного затвердевания шлакоблочные изделия достигают спустя месяц.

Отличия структуры различных по материалу изготовления блоков

Оптимальная температура во время затвердевания должна быть от 20ºC и выше, и помещение с максимально высокой влажностью.

Соблюдение таких условий необходимо чтобы шлакоблоки не пересыхали, так как это повлечет потерю прочности и ухудшение качества готового продукта.

Дополнительная пропарка изделий положительно сказывается на прочностной характеристике.

  1. Складирование. Для дальнейшего хранения и набора окончательной прочности, шлакоблоки складируют в помещениях. Характеристика готового продукта, зависит от того, сколько времени и в каких условиях проходил завершающий этап хранения.

1.2 Особенности шлакоблоков

  • готовый продукт стоит недорого;
  • высокие показатели прочности;
  • легкость и простота в эксплуатации; своими руками можно возвести стену из шлакоблоков;
  • высокая скорость возведения.

1.3 Формы для изготовления шлакоблоков

На производстве для создания шлакоблоков используют металлические формы и специальные прессы, которые прессуют бетонную смесь в этой форме.

Изготовить форму своими руками достаточно просто. По сути, это обычная опалубка для бетонирования. Для ее изготовления подойдет любой удобный материал, но наиболее практичный вариант – хорошо обработанная древесина.

Процесс изготовления формы:

  1. Создаем заготовку из досок. Ширина доски должна быть прямопропорциональна высоте изделия. Стандартная высота – 180 мм. Но можно подобрать свой персональный стандарт, в зависимости от того, что будет создаваться посредством кладки будущего шлакоблока (мангал, печь, дом, сарай и т.д.)
  2. Стандартная длина шлакоблока составляет 390 мм. Разрезаем несколько досок такой длины, учитывайте толщину доски – добавляйте ее в два раза больше к длине шлакоблока.
  3. Используем две дополнительные дощечки (длина – 190 мм), в качестве ширины изделия.
  4. Завершающий этап. Заготовки необходимо сбить гвоздями или свинчать саморезами.

Производить шлакоблоки своими руками нужно не в штучном количестве, поэтому опалубка должна быть блочная. Чтобы собрать ее понадобиться несколько досок и перемычки. Основным моментом во время изготовления остается внутренняя поверхность формы.

Станок является одновременно и формой для прессовки блоков

Она должен быть гладкой без шероховатостей (лучше использовать отшлифованную доску).

Для придания шлакоблоку законченного вида, необходимо оснастить его пустотой. Для изготовления пустот можно использовать обычные стеклянные бутылки (3 штуки/один блок).

Советы и рекомендации

  • Чтобы лицевая сторона шлакоблоков получилась более аккуратной и целой, данные материалы для высыхания стоит расположить на ровной резиновой основе.
  • Никогда не кладите блоки друг на друга во время их высыхания. В противном случае материалы могут получиться деформированными, а их геометрия вызовет много проблем во время проведения строительных работ.
  • Во всех случаях сначала следует сделать чертежи форм и самих шлаковых блоков. Таким образом, удастся избежать многих сложностей, связанных со строительными процессами.
  • При заготовке раствора обязательно придерживайтесь требуемых пропорций. Малейшие погрешности могут привести к тому, что блоки получатся слишком хрупкими и непригодными для строительства.

  • Прежде чем заливать подготовленный раствор, формы следует протереть. Так получится предупредить прилипание шлакоблоков ко дну и стенкам. Для очистки чаще всего используют солярку, отработанное масло или другие похожие составы.
  • Учтите, что скорость затвердевания раствора напрямую зависит от его густоты. Чем состав гуще, тем скорее блоки застынут.
  • На период сушки шлаковые блоки рекомендуется накрывать полиэтиленом. Пленка сможет защитить материал от появления трещин в жаркую погоду, а также убережет шлакоблоки от намокания, если вдруг пойдет дождь.
  • Если при изготовлении шлаковых деталей вы хотите немного сэкономить, то можно соединить в пропорции 3 к 1 известку и цемент. Не стоит переживать за качество шлакоблоков – от такого состава они не станут менее надежными.

О том, как смастерить шлакоблочный станок на 4 блока, смотрите в следующем видео.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

  • доски или металлопрофиль для основания;
  • плита из металла или деревянный щит;
  • мотоциклетные амортизационные пружины;
  • двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.

Изготовление вибростанка

Чтобы обеспечить наилучшее качество получаемой продукции, применяется специальное оборудование для производства шлакоблоков в домашних условиях. Это так называемый вибростанок. Он позволяет создавать вибрацию после заливки раствора в форму, которая способствует уплотнению раствора и повышению прочности изделия. Рассмотрим, как самому изготовить самодельный вибростанок. Его схема достаточно проста.

Вибростанок для производства одного блока

По своей конструкции вибростанок состоит из следующих элементов:

  • Металлический короб (форма), рассчитанный на одновременное производство 1–3 шлакоблоков своими руками. Короб изготавливается из листов металла. Его размеры соответствуют габаритам будущих изделий.
  • Цилиндры для формирования пустот. В этом качестве используются куски металлических труб, которые обрабатываются точильным кругом для формирования конусности. Цилиндры соединяются между собой металлической перемычкой по длинной стороне формы и крепятся к боковым стенкам. Расстояние от низа цилиндров до дна не должно быть менее 3 см.
  • Крышка с прорезями, которая надевается поверх цилиндров.
  • Ручки по бокам для снятия формы с блоков.
  • Электромотор мощностью 0,5–0,8 кВт. Он крепится на болтах к одной из стенок формы.

При помощи такого станка шлакоблок в домашних условиях получается очень прочным, имеет правильную геометрию.

После изготовления шлакоблочных форм можно приступать к непосредственному процессу производства.

Изготовить шлаковые блоки в домашних условиях получится при помощи специального вибростанка, который также можно сделать своими руками. Основной составляющей такого приспособления является сама виброформа для раствора. Такой станок являет собой короб из стали, в котором фиксируются детали с пустотами (или без них). Сама матрица уже является станком. Его разрешено применять, осуществляя некоторые этапы ручным способом.

Чтобы самому сделать вибростанок, нужно закупиться:

  • сварочным аппаратом;
  • болгаркой;
  • тисками;
  • инструментом для проведения слесарных работ.

Что касается материалов, то потребуются:

  • лист стали 3 мм – 1 кв. м;
  • трубы диаметром 75-90 мм – 1 м;
  • 3 мм стальная полоска – 0.3 м;
  • электрический мотор мощностью 500-750 Вт;
  • гайки и болты.

Рассмотрим порядок проведения работ по изготовлению самодельного вибростанка.

  • Измерьте стандартный шлаковый блок либо зафиксируйте конкретные, нужные вам параметры.
  • Вырежьте из листа металла боковые детали станка. Исходя из количества шлакоблоков, предусмотрите необходимое число перегородок. В результате формируется короб с 2 (или более) одинаковыми отсеками.
  • Донная стенка толщиной не меньше 30 мм должна иметь пустоты. Исходя из данного параметра, определяем высоту цилиндра, ограничивающего пустоты.
  • Нарезаем 6 отдельных кусков трубы длиной, соответствующей высоте цилиндра.
  • Чтобы цилиндры приобрели конусообразное строение, допустимо срезать их вдоль до средней части, обжать при помощи тисков, а затем соединить путем сварки. При этом диаметр элементов уменьшится примерно на 2-3 мм.
  • Цилиндры нужно заварить с двух сторон.
  • Далее эти детали следует соединить друг с другом в виде одного ряда, следующего по длинной стороне будущего шлакоблока. Они должны повторять место расположения пустот на заводском элементе. На краях необходимо прикрепить по пластине размером 30 мм с отверстиями для крепежа к проушинам.
  • В центре каждого отсека матрицы следует изготовить пропил и приварить проушину. Это необходимо для обеспечения установки временного крепежа ограничителей пустот.
  • На внешней поперечной стенке наваривают 4 болта под крепежные дырки мотора.
  • Далее приваривают фартук и лопасти по краям в местах, где осуществляется загрузка.
  • После этого можно переходить к подготовке всех элементов к покраске.
  • Сделать пресс, повторяющий форму механизма, можно при помощи пластины с отверстиями, диаметр которых больше самих цилиндров на 3-5 мм. Пластинка должна беспроблемно входить на глубину 50-70 мм в короб, где стоят ограничительные детали.
  • К прессу надо приварить рукоятки.
  • Теперь оборудование допустимо покрасить и зафиксировать вибромотор.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
