Как сделать бетономешалку своими руками: чертежи и подробная инструкция

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

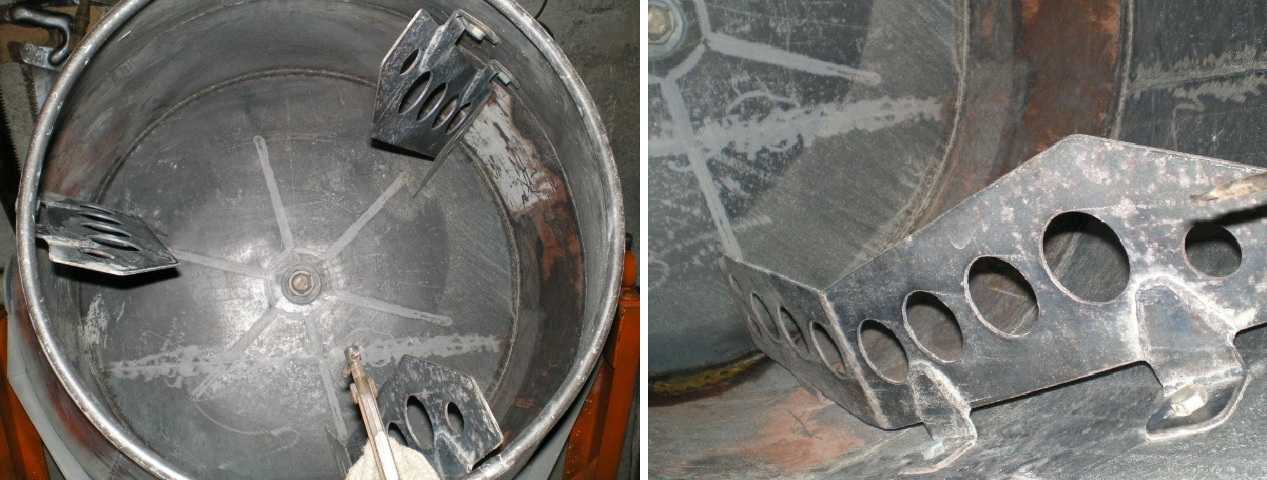

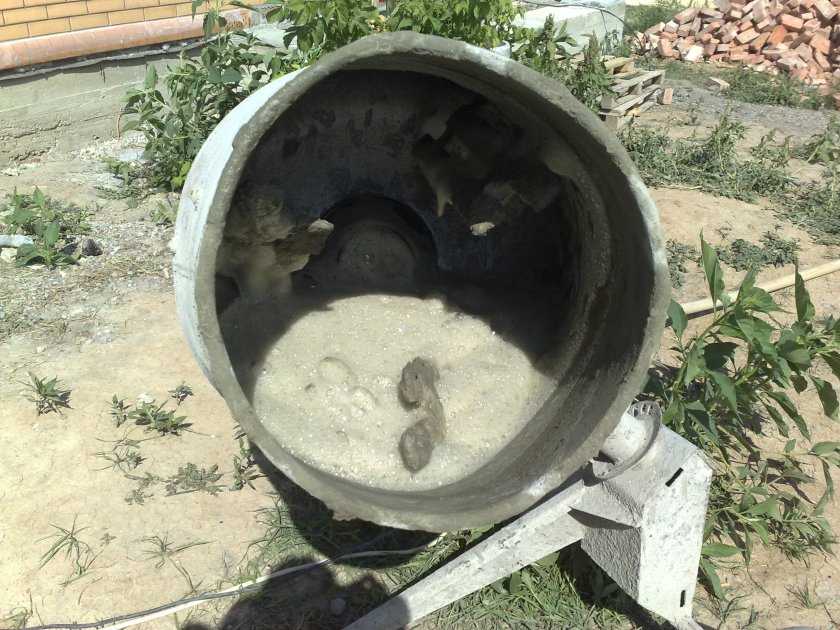

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

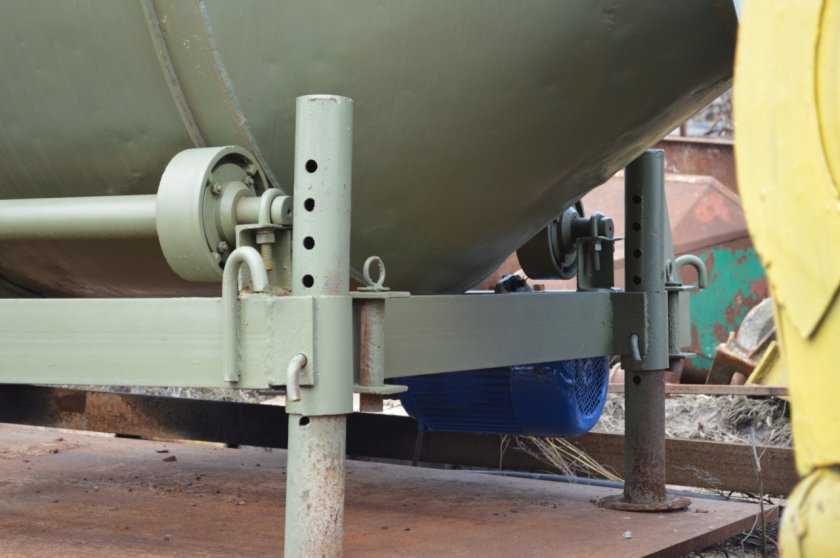

Опорную раму лучше всего изготовить из стальных профильных труб.

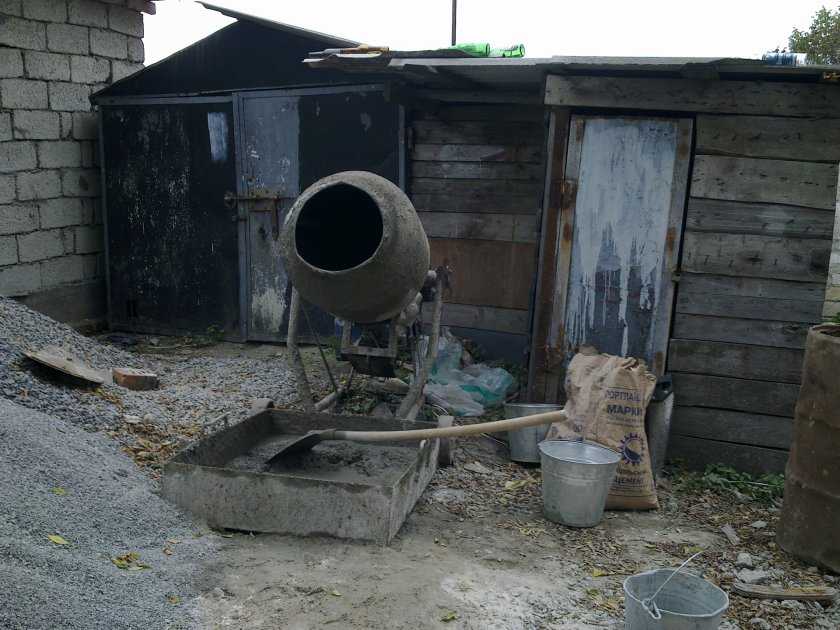

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

опорной, на которой будет держаться вся конструкция;
поворотной, на которую будет опираться рабочая емкость.

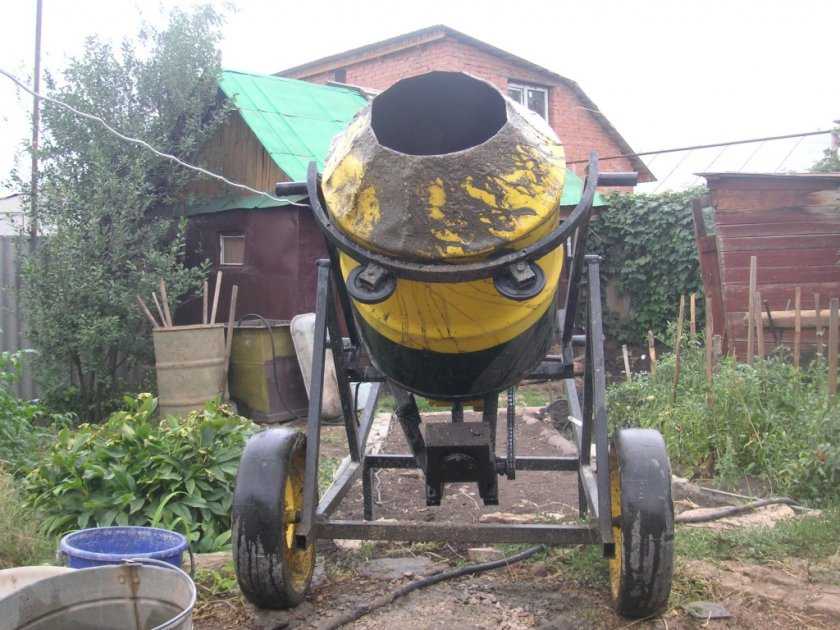

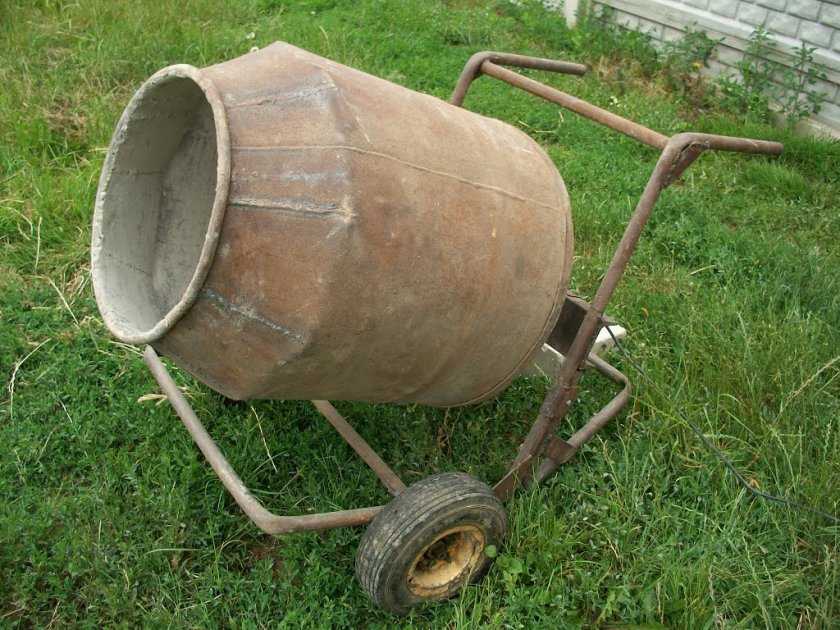

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

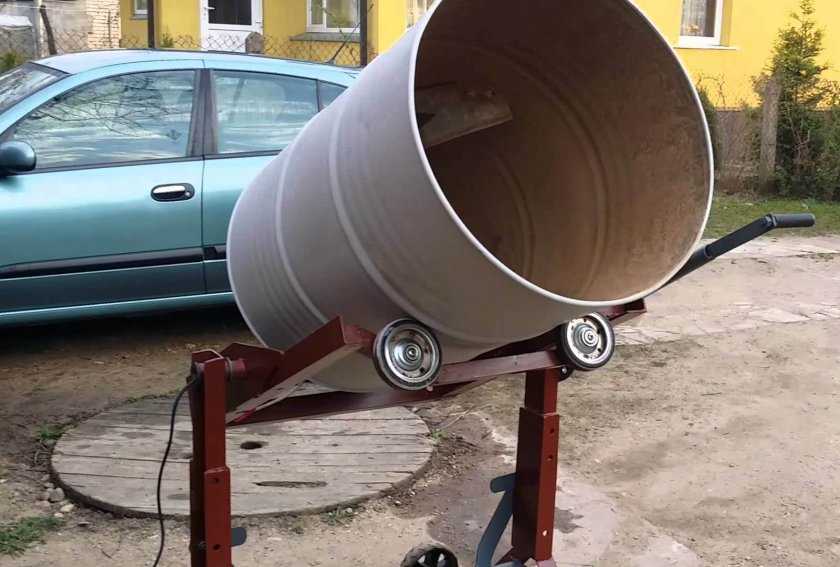

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

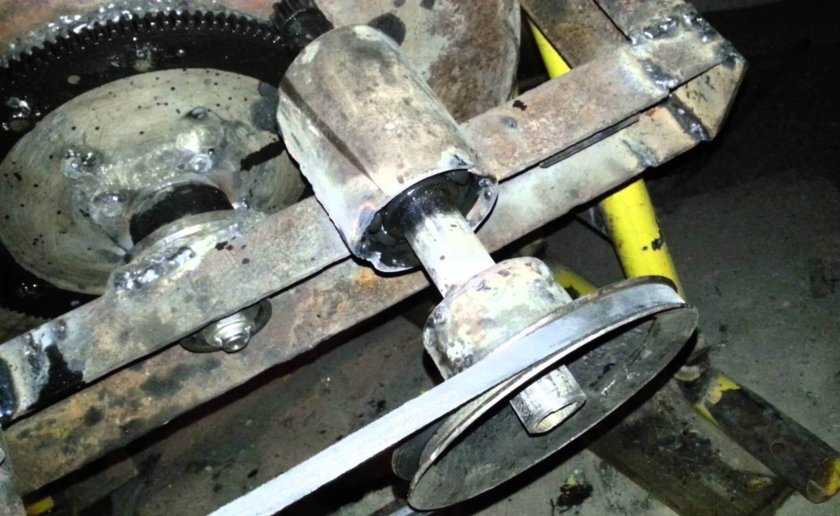

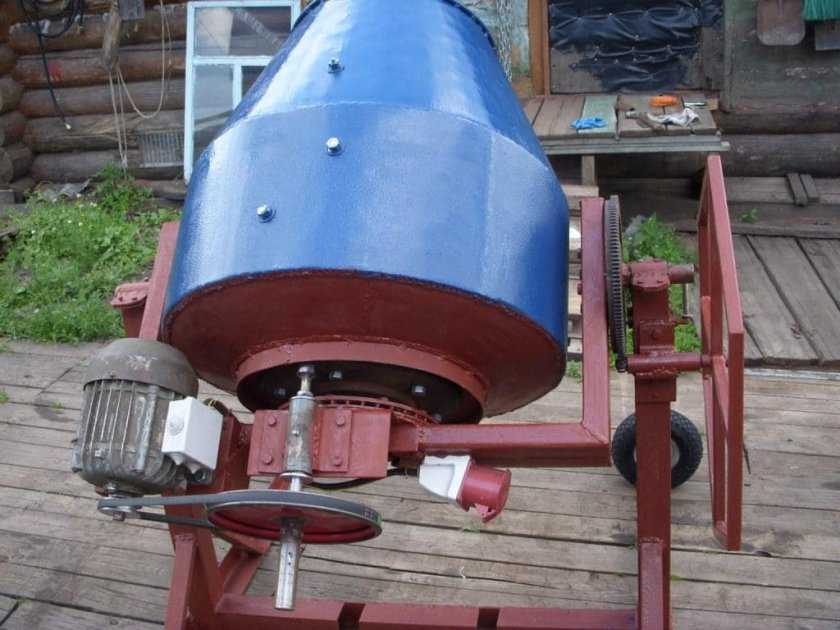

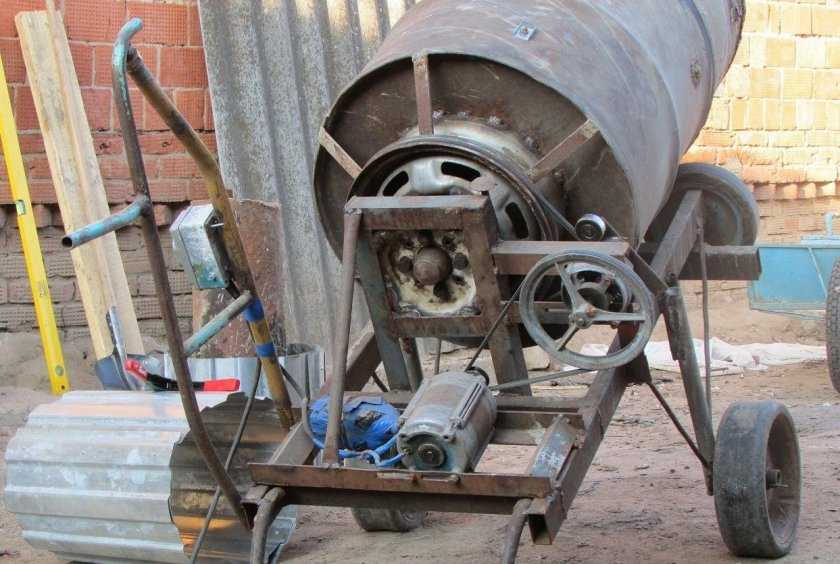

Привод механической бетономешалки

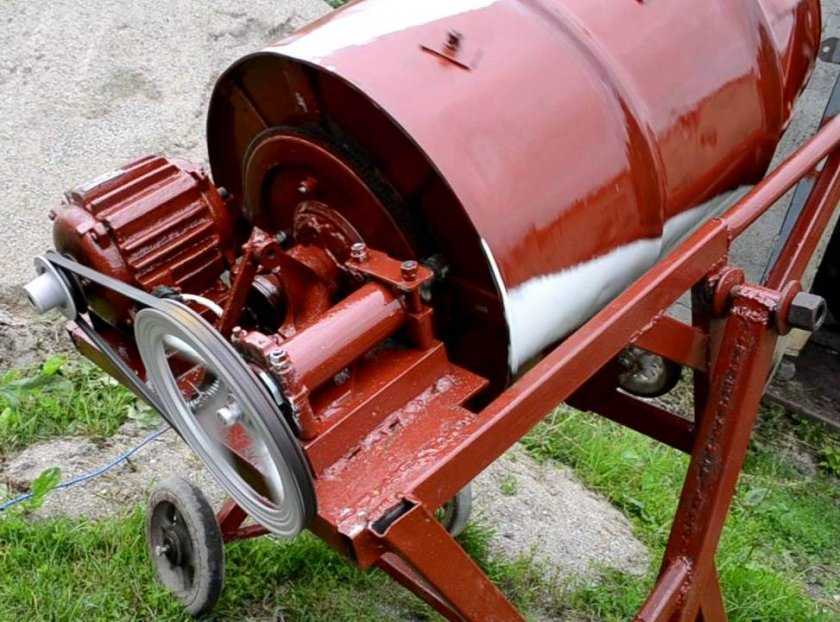

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

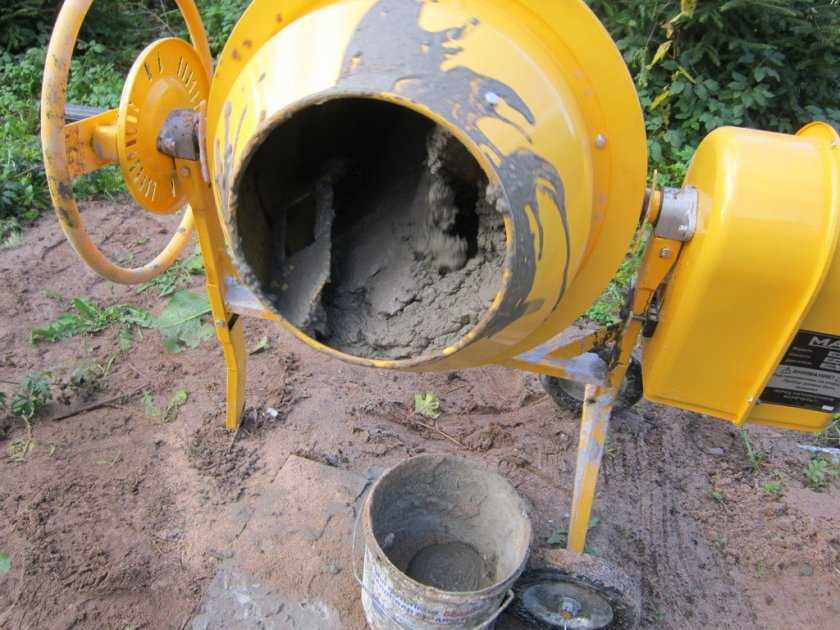

Для чего необходима бетономешалка?

легче установить бетономешалку

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

гравитационный метод;
вибрационный метод;
механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Бетономешалка самодельная – необходимые материалы, инструменты

Для самостоятельного изготовления бетоносмесителя следует заранее подготовить материалы. Понадобятся:

металлическая емкость, объем которой соответствует поставленным задачам;
комплект метизов (болты, гайки, шайбы);
подшипники;
стальная арматура для изготовления ручки;
металлический уголок для рамы (размер полки не менее 50 мм).

Если бетономешалка своими руками из подручных материалов будет оснащаться двигателем, необходимо дополнительно запастись:

электродвигателем, обеспечивающим вращение агрегата;
редуктором, понижающим крутящий момент;
клиновидным ремнем для передачи вращательного движения от двигателя к редуктору;
влагозащищенным выключателем;
комплектом проводов.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках

Самодельная бетономешалка своими руками изготавливается с помощью нехитрого набора инструментов, включающего:

сварочный аппарат;
электродрель;
ножовку по металлу или болгарку;
комплект гаечных ключей;
инструменты для разметки и контроля (линейка, угольник, уровень).

Частые ошибки в сборке

О том, как собрать бетономешалку самостоятельно, говорить можно долго, поскольку методов сборки и моделей устройства огромное количество. Несмотря на представленный фактор, существует список стандартных ошибок, отчего использовать устройство оказывается сложным занятием.

К типичным ошибкам относят следующие факты:

Первая ошибка – это выбор емкости. Если в ней присутствуют дыры или щели, раствор не только будет потерян частично, но и не замесится в должном виде. Более того, не следует наполнять емкость больше, чем может вращать редуктор – если по мощности редуктор сможет привести в действие только 100 л раствора, значит, больше в емкость загружать компонентов не следует (несмотря на вместимость емкости).
Для сборки бетономешалки для пенобетона своими руками (или других смесей) следует выбирать одну инструкцию-чертеж и следовать ей в точности – малейшие отклонения приведут в негодность всю конструкцию.
Не используйте в изготовлении рамы чугун – только металлические материалы.

Бетономешалка своими руками

До того как приступить к конструированию бетономешалки, полезным будет ознакомиться с принципами ее работы, а уже исходя из этого, а также имеющихся в наличии деталей, приступать к работе.

Итак, независимо от того, какой является бетономешалка: промышленным образцом или самостоятельно собранным агрегатом, работать она может по одному из следующих принципов:

механическому, принудительного действия;
гравитационному;
вибрационному;
гравитационно-механическому комбинированного типа.

Независимо от того, какому способу смешивания будет отдано предпочтение при конструировании самодельной установки, при производстве бетона, скорее всего, придется использовать в качестве расчетов пропорции бетона в ведрах для бетономешалки.

Это самый простой и доступный вариант для определения нужного количества компонентов в условиях стройплощадки частного дома.

Принципы работы бетономешалок с разными способами смешивания

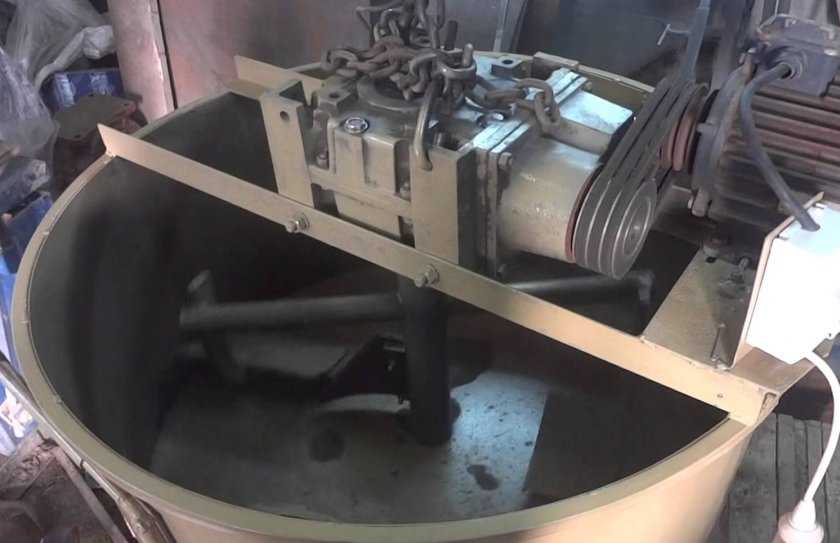

В первом варианте смешивание раствора происходит в неподвижно закрепленной на штативе или другой опоре емкости за счет вращения лопастей вала. При этом емкость может располагаться как вертикально, так и горизонтально. Сам рабочий механизм также допускает вариации в установке.

Но для удобства работы с аппаратом сам бак располагают на опоре шарнирно, тогда готовый раствор просто можно вылить в подставленную тару. Но это не является обязательным, емкость можно установить стационарно и предусмотреть возможность ее опрокидывания каким-либо иным способом или вручную доставать готовый бетон.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках.

Но некоторые сложности могут возникать при использовании в растворе компонентов средней или большой фракции.

Самодельная ручная бетономешалка может иметь и гравитационный способ перемешивания. Для этого потребуется обеспечить плотное закрытие емкости, которая устанавливается на специальную опору и приводится в действие вручную.

Главный недостаток таких конструкций – небольшой объем приготовленного раствора, так как часто для этого могут использоваться такие емкости, как обычные бидоны, снабженные крышкой.

Кроме того, при ручном вращении справиться с тяжелой конструкцией будет достаточно сложно, но, если подключить электропривод, то объем бака можно и увеличить с учетом мощности двигателя.

Как правило, бетоносмеситель принудительного типа в самодельных установках практически не применяется.

Лучшей производительности можно добиться, совмещая сразу механический и гравитационный способы перемешивания, тем более что это не так сложно сделать.

В этом случае можно остановиться на одном из двух типов конструкционных решений:

сделать емкость неподвижной, но дополнительно к вращающемуся валу добавить лопасти на внутренней стороне бака;
или придать емкости возможность для вращения, дополнительные лопасти на внутренней стороне могут быть как в наличии, так и отсутствовать.

Вибрационный принцип смешивания используется в основном в промышленных установках, в самодельных бетономешалках его применение ограничено, потому что требуется подключение двигателя с достаточно высокой мощностью.

Также проблемой является приготовление бетона с использованием щебня или иного наполнителя средней и тем более крупной фракций. Хотя по эффективности перемешивания это один из лучших способов.

Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

Изделие должно быть безвредным

Особое внимание уделяется преобразователю, который работает от электричества.
Вложений в производство бетономешалки должно быть по минимуму.
Делайте выбор в пользу автоматического изделия, оно проще в применении.

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

крепление;
трубка;
сварочное устройство;
профиль;
шлифмашина;
подшипники;
фланцы;
бочка на 200 литров;
металлические уголки 50 на 50 мм;
карточные петли.

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
Карточные петли понадобятся для открывания люка
Протяните вал через прорези с торцовых сторон бочки.
На вал крепятся фланцы, которые усилят стенки.
Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
Швеллер, уголки и подкосы нужны для подпорок.
Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
Подпорки вкапывают в землю для прочности глубиной около 30 см.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Виды и принцип работы

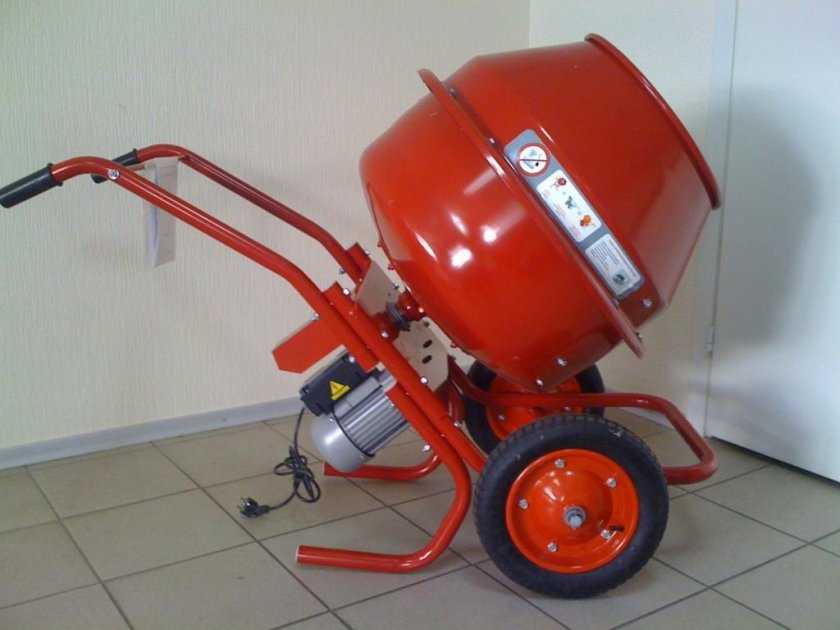

Основная цель бетономешалки – подготовка качественного раствора из нескольких компонентов. В зависимости от конструкций и технических характеристик, все агрегаты можно разделить на механические и электрические.

Механические или электрические

Выбор устройства зависит от объема запланированных работ. Чем масштабнее планы, тем больше понадобится раствора, следовательно, и времени на его приготовление нужно больше. Поэтому устройство с механическим приводом не подойдет. Кроме того, не обладая достаточной силой, справиться с наведением раствора самому, очень сложно, все компоненты достаточно тяжелые, и провернуть вал становиться непосильной задачей.

Агрегат с электрическим приводом более подходящий вариант, единственное условие для его работы, это доступ к электросети. Но здесь нужно учесть мощность мотора. Чем она выше, тем выше требования к сети.

Конструкции с принудительным, гравитационным и вибрационным принципом работы

В зависимости от конструкционных особенностей все агрегаты можно разделить на 3 типа:

Агрегаты с принудительным процессом смешивания компонентов характеризуются наличием неподвижной емкости, внутри которой располагается вертикальный или горизонтальный вал с металлическими лопастями. Благодаря чему на выходе можно получить раствор с различными показателями прочности и подвижности.

Гравитационные устройства характеризуются особенностью перемешивания компонентов будущего раствора за счет вращения емкости, внутри которой установлены неподвижные лопасти. Бетономешалки этого типа используют для приготовления бетона, объемом, не больше одного кубического метра. Среди преимуществ стоит отметить мобильность и простоту в использовании.

Для вибрационных бетоносмесителей характерно получение качественного, однородного раствора без воздушных пузырьков. Единственный их недостаток, это низкая производительность.

Интересно! Имея в своем арсенале перфоратор всегда можно превратить его в вибрационную бетономешалку. Конечно, использовать такое устройство для наведения раствора для фундамента не выход, но при заливке наливных полов или укладке плитки агрегат будет незаменимым помощником.

Целесообразность решения

Итак, мы выяснили, что цементный раствор требуется для проведения практически всех строительных работ. И если для заливки фундамента, к примеру, целесообразно использование покупной готовой смеси, то в случае с работами, предусматривающими периодическое использование относительно небольших порций смеси, желательно арендовать/купить бетономешалку (можно ручную, но лучше электрическую).

Безусловно, для замешивания можно использовать все то же корыто с лопатой, но у такого подхода, помимо, трудозатратности, есть и другие недостатки. Качество бетона в таком случае не будет высоким, смесь получится неоднородной, что, в свою очередь, приведет к лишнему расходу сухого цемента и низких прочностных характеристиках готового бетона.

Как правило, сухой цемент смешивается с водой, особыми добавками и наполнителями (в качестве последних могут выступать: песок, керамзит, отсев, щебенка).

Как сделать бетономешалку из стиральной машины?

Лучше всего для этого подойдут старые советские модели стиральных машин. Но можно использовать и барабаны от современных аппаратов с горизонтальным или, уж если «повезло», вертикальным типом загрузки.

Набор инструмента в этом случае мало чем отличается от предыдущего, но вполне можно будет обойтись и без сварки (раму собрать на болты), но понадобится паяльник.

В случае отсутствия металла для изготовления рамочного каркаса вполне подойдет и деревянный брус с сечением не менее 10?10 см, собрать который получится с помощью обычных саморезов и уголков.

Дополнительно раму можно поставить на колеса, что позволит ее эксплуатацию в любой части строительного участка, без строгой привязки к определенному месту.

Если двигатель стиральной машины находится в рабочем состоянии, то он подойдет в качестве рабочего органа, в ином случае потребуется подбирать другой или делать бетоносмеситель принудительного действия с ручным приводом.

Работа по сборке бетономешалки начинается с того, что устанавливается вал, к которому крепятся металлические лопасти. Для этого используется старое место крепления двигателя. А сам вал может быть изготовлен из металлического шкива, к которому привариваются детали из металла.

К внутренней стороне бака также следует прикрепить специальные скобы из металлического листа с помощью гаек.

Как вариант, лопасти могут присутствовать только на внутренней стороне емкости, при этом эффективность перемешивания будет ненамного ниже, так как общий объем единоразово приготовляемого объема бетона небольшой и ограничен размерами бака.

Обязательно следует продумать вопрос герметизации сливного отверстия бака, чтобы не допустить вытекания раствора во время приготовления. А после завершения всех подготовительных работ емкость устанавливается на раму, подключается к двигателю. Она готова к работе.

Но стоит заметить, что собранная бетономешалка своими руками из стиральной машины больше подойдет для замешивания растворов без использования крупнофракционных составляющих, например, смесей для оштукатуривания поверхностей.

Можно также ее использовать для замешивания растворов для укладки самовыравнивающихся полов.

Самодельная бетономешалка из 200 литровой бочки (видео)

1.1 Электрический агрегат

Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.

Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.

1.2 Что понадобится?

Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
Приводной вал.
Арматуру для лопастей. Можно использовать обычные металлические уголки.
Несколько подшипников.
Металлические элементы для изготовления каркаса.

С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.

Опорная стойка для бетономешалки сваренная из уголков

Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.

Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.

Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.

1.3 Приступаем к сбору агрегата

Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:

С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.

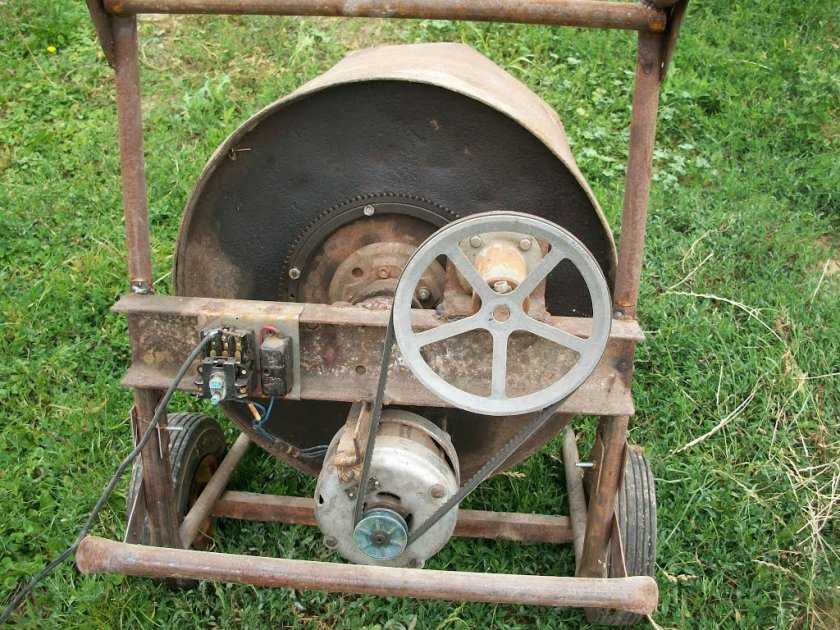

На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.
Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.
Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.

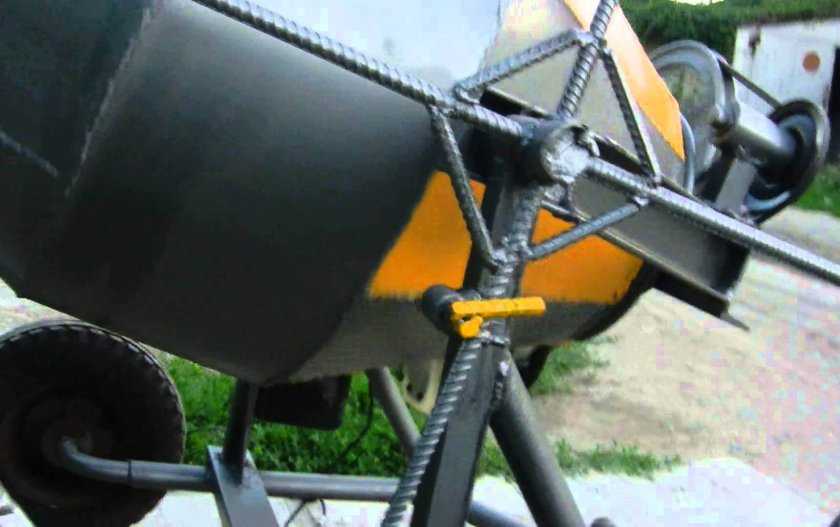

Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.

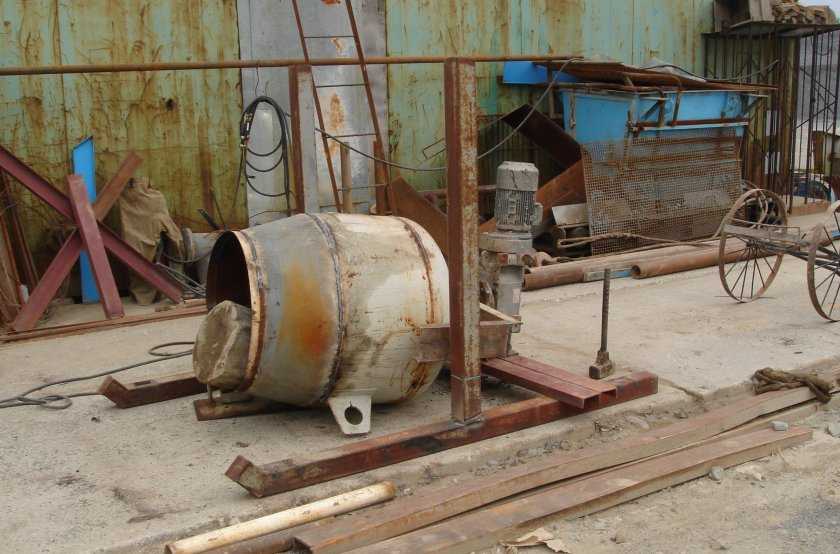

Устройство бетономешалки с электрическим приводом

Конструкции самодельных бетономешалок

Простая механическая

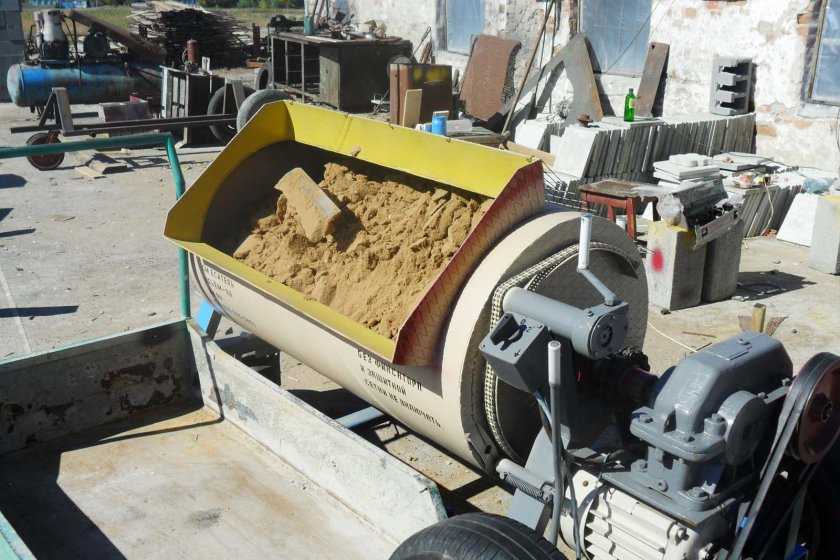

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

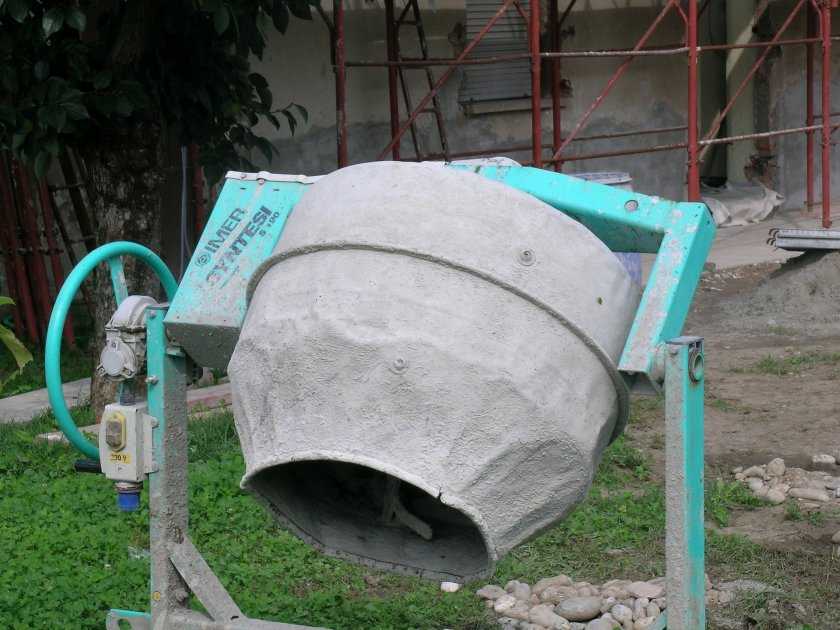

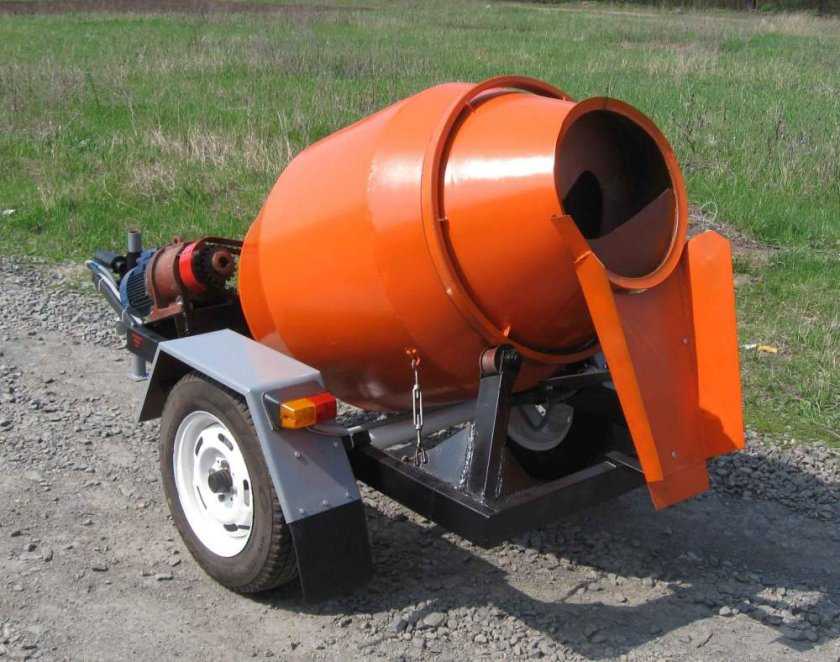

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
