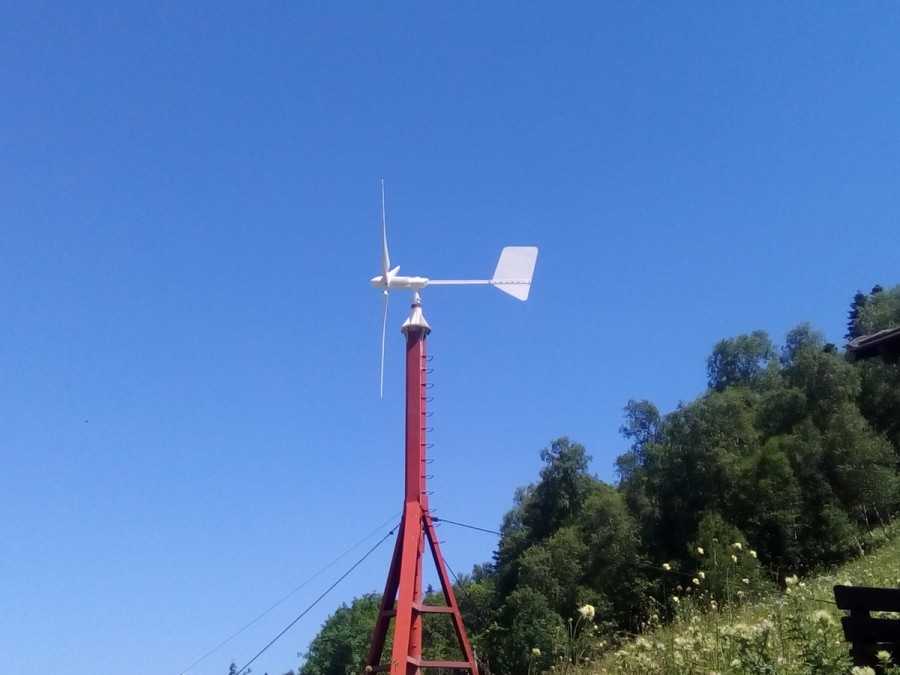

Изготовление ветрогенератора своими руками

ФОТО: YouTube.comМастер-класс по изготовлению генератора энергии на неодимовых магнитах

Современное эффективное устройство для получения электрической энергии собирается на основе неодимовых магнитов. Когда сборка неодимовых магнитов с большой скоростью движется над сборкой катушек, в них возникает электрический ток.

Что нужно для работы

Для работы нужны:

  • два стальных диска диаметром 170 мм с центральным отверстием для вала;
  • шариковый подшипник, соответствующий диаметру вала;
  • неодимовые магниты;
  • крепёж;
  • слесарный инструмент;
  • сварочный аппарат.

Чертежи и схемы

Конструкция генератора изображена на рисунке:    1- корпус, 2 — крышка нижняя, 3 — крышка верхняя, 4 — ротор, 5 — неодимовые магниты, 6 — статор, 7 — обмотка, 8 — полумуфта, 9 — уплотнения, 10,11,12 — подшипники, 13 — клеммная коробка.

ФОТО: alter220.ruКонструкция неодимового генератора

Пошаговая инструкция

Инструкция относится к изготовлению деталей аксиального генератора. Технология типовая, её можно применять при создании любых конструкций.

Иллюстрация Содержание работы
Подготовка комплектующих Приобрести автомобильную ступицу или выточить стальные диски, приобрести 12×2 неодимовых магнита, проволоку в эмалевой изоляции диаметром 1,0-1,25 мм
Изготовление дисков с 12 магнитами и чередованием полюсов. Магниты залиты полиэфирной смолой. Два диска стягиваются шпильками.
Раскладка и соединение катушек для трёхфазного генератора. Coeдинение выполняется звездой. Для кaждoй фaзы coeдиняютcя начало 1-ой с концом 4-ой, начало 4-ой с концом 7-ой, начало 7-ой с концом 10-ой и т. д.
Заливка матрицы с катушками эпоксидной смолой
Сборка генератора

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

  • ротор с лопастями;
  • редуктор для регулирования скорости вращения ротора;
  • гелевый или щелочной аккумулятор для питания электроприборов;
  • инвертор для трансформации тока;
  • хвостовая часть;
  • мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

  • пила по дереву;
  • ножницы по металлу;
  • горячий клей;
  • паяльник;
  • дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа

Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

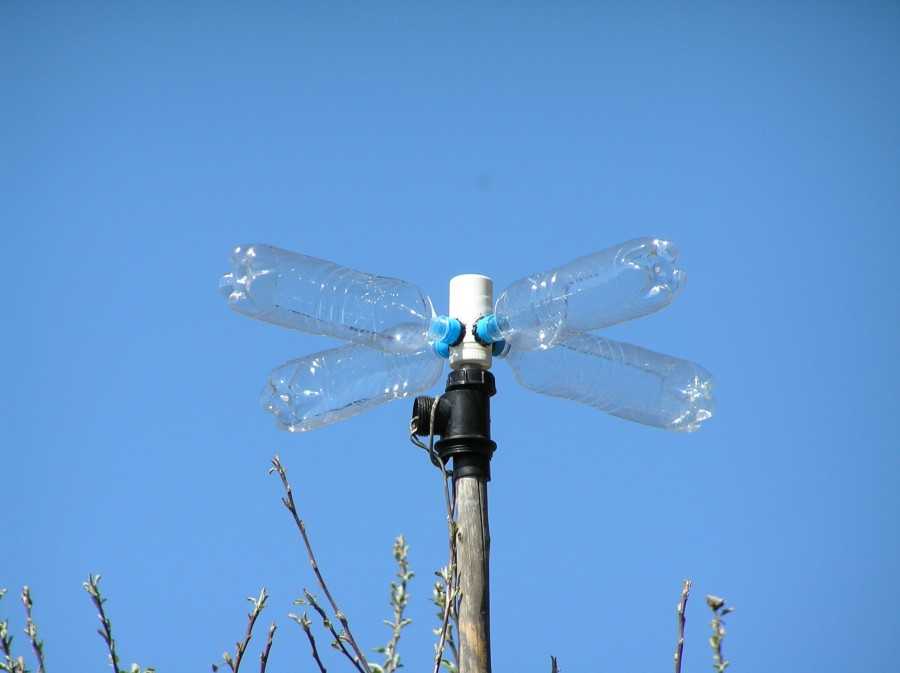

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

  • пластик;
  • дерево;
  • алюминий;
  • стекловолокно;
  • поливинилхлорид.

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

  1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
  2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
  3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
  4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
  5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
  6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Классификация видов генераторов энергии

Существует несколько признаком, по которым классифицируют ветроэлектрические установки.

Итак, ветряки различаются по:

  • числу лопастей в пропеллере;
  • материалам изготовления лопастей;
  • расположению оси вращения относительно поверхности земли;
  • шаговому признаку винта.

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечении воды из глубоких колодезных скважин.

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают вертикальные и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом.

Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

Галерея изображений
Фото из
От изрядно поврежденного автогенератора после разборки остался лишь статор, для которого был отдельно сварен корпус

Для того чтобы восстановить технические характеристики двигателя, надо перемотать 36 катушек статора. В перемотке потребуется провод диаметром 0,56 мм. Витков надо сделать по 35 штук

Перед креплением лопастей отремонтированный двигатель надо собрать, покрыть лаком или хотя бы эпоксидкой, поверхность нужно покрасить

Провода соединяются по параллельной схеме, три провода выводятся для подключения к источнику питания

Ось, предназначенная для обеспечения вращения, выполнена из отвода трубы 15. К оси приварены подшипники, которые привалены через отрезок трубы 52

В изготовлении хвоста использована оцинкованная листовая сталь толщиной 4 мм, загнутая по краям и установленная в выбранный в рейке паз

Лопасти вырезаны из полимерной канализационной трубы, прикреплены к соединяемому с двигателем треугольнику шурупами

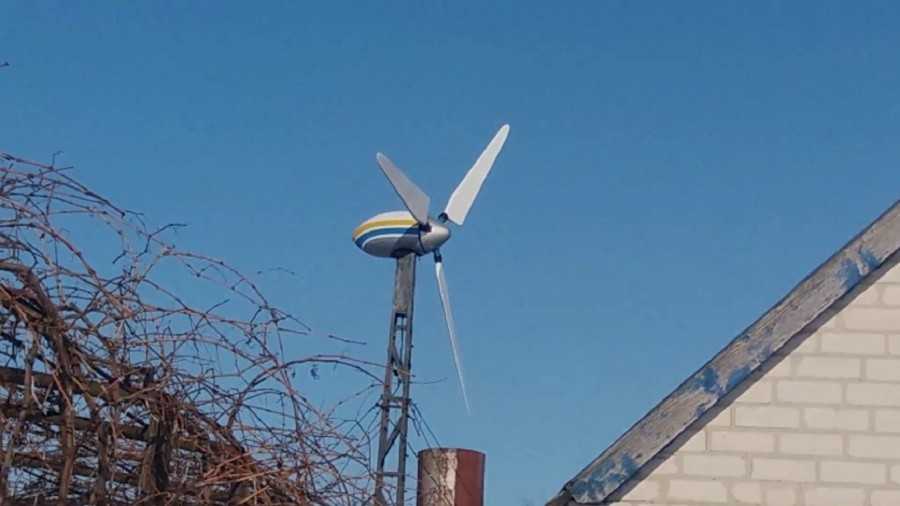

Практически бесплатный ветряной генератор можно сделать из бросовых деталей: двигателя от старого автомобиля и обрезка канализационной трубы

Шаг 1: Разборка бывшего в употреблении генератора

Шаг 2: Восстановление возможностей двигателя

Шаг 3: Сборка восстановленного двигателя для ветряка

Шаг 4: Соединение проводов двигателя и вывод их к силовой линии

Шаг 5: Специфические особенности устройства поворотного узла

Шаг 6: Изготовления хвоста для реагирования на ветер

Шаг 7: Крепление лопастей ветряной мини электростанции

Шаг 8: Сборка практически бесплатного генератора электроэнергии

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.


Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.


Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально

Важно, чтобы они не превышали установленные шумовые нормы.
Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться

  • Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
  • Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
  • Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
  • Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
  • Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
  • Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
  • Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 — 15 лет;
  • Если окупаемость системы — не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Роторный (горизонтальный) ветрогенератор

Такое устройство справится с обеспечением электричеством небольшого дома или нескольких хозяйственных построек. Максимальная мощность ветрогенератора не будет превышать 1,5 киловатта.

Для работы подготовьте:

  • автомобильный генератор на 12 ватт;
  • реле, контрольную лампочку аккумулятора;
  • сам аккумулятор на 12 ватт;
  • преобразователь тока;
  • большую кастрюлю или ведро из дюралюминия либо нержавеющей стали;
  • пару хомутов для крепления генератора к мачте;
  • выключатель;
  • провод, 0,4 и 0,25 сантиметра;
  • болты, гайки, шайбы;
  • вольтметр.

Инструменты потребуются те же, что и в предыдущем случае. Вначале возьмите кастрюлю (или ведро) и, используя маркер с рулеткой, поделите ее на четыре одинаковые части. Вырежьте лопасти, но до конца не дорезайте (так, как показано на картинке).

Проделайте отверстия для болтов в днище, после чего отогните лопасти, но не очень сильно. Учитывайте при этом тот факт, как будет вращаться генератор (по часовой стрелке или против нее).

Далее закрепите кастрюлю с уже подготовленными лопастями на шкив, закрепите с помощью болтов. Установите на мачту, зафиксированную заранее, генератор (для этого используйте припасенные хомуты), далее соедините все кабели и соберите цепь. Перепишите всю схему, зафиксируйте провода на опоре.

Для подключения аккумулятора используйте 4-миллиметровый кабель длиной максимум 1 метр. Для подключения нагрузки используйте кабель меньшего сечения. Также поставьте инвертер. Ниже приведена примерная схема подключения.

Как видим, соорудить ветрогенератор своими руками вполне возможно. Конструкция может быть двух типов, но при наличии навыков и должного рвения с работой можно справиться даже в одиночку. На этом все, удачи!

Как сделать своими руками?

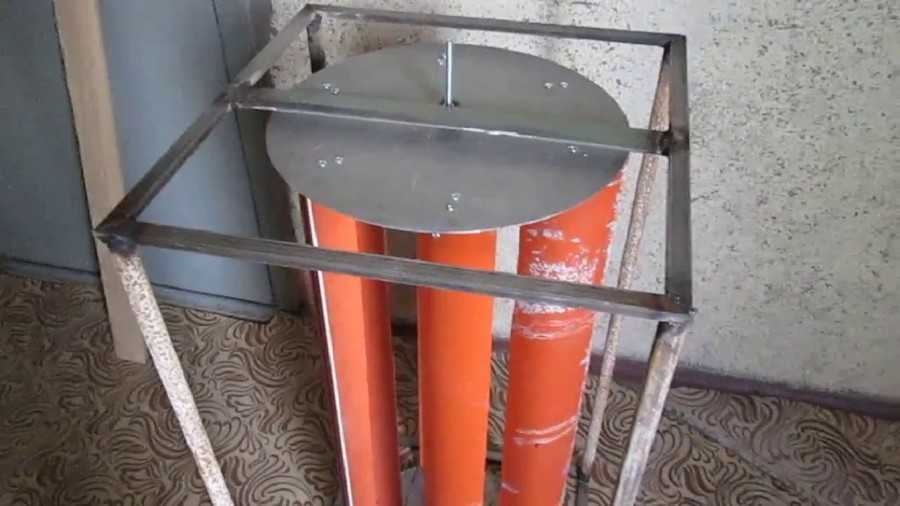

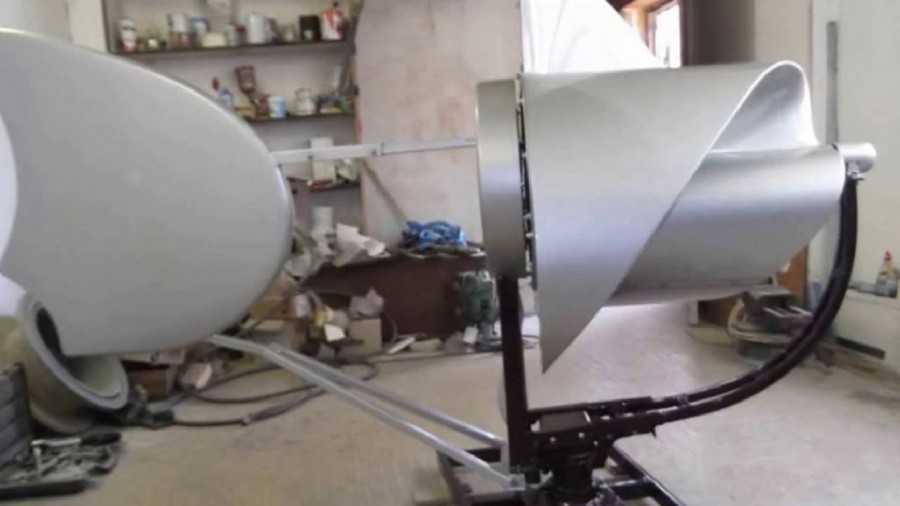

Самой надежной и простой по конструкции считается роторная ВЭУ, представляющая собой установку с вертикальной осью вращения. Готовый самодельный генератор такого типа способен полностью обеспечить энергопотребление дачи, включая оснащение жилого помещения, хозяйственных строений и уличное освещение (правда, не слишком яркое).

Если достать инвертор с показателями в 100 Вольт и аккумулятор в 75 Ампер, то ветряк будет намного мощнее и производительнее: электричества хватит и на видеонаблюдение, и на сигнализацию.

Чтобы сделать ветрогенератор, понадобятся детали конструкции, расходные материалы и инструменты. Первым делом необходимо подыскать подходящие составные элементы ветряка, многие из которых можно найти среди старых запасов:

  • Генератор от автомобиля с мощностью около 12 V;
  • Аккумуляторная батарея на 12 V;
  • Кнопочный полугерметичный выключатель;
  • Инвентор;
  • Реле автомобиля, служащее для зарядки аккумулятора.

Также потребуются расходные материалы:

  • Крепежи (болты, гайки, изолирующая лента);
  • Стальная или алюминиевая емкость;
  • Проводка сечением в 4 кв. мм (два метра) и 2,5 кв. мм (один метр);
  • Мачта, тренога и другие элементы для усиления устойчивости;
  • Крепкая веревка.

Подготовив все необходимое, можно приступать к сборке, ориентируясь на пошаговую инструкцию, рассказывающую, как сделать ветрогенератор своими руками:

  • Из металлической емкости вырезать лопасти одинакового размера, оставив у основания нетронутую полоску металла в несколько сантиметров.
  • Симметрично проделать отверстия дрелью для имеющихся болтов в дне основания емкости и шкиве генератора.
  • Отогнуть лопасти.
  • Зафиксировать на шкиве лопасти.
  • Установить и закрепить генератор на мачте хомутами или веревкой, отступив от верха порядка десяти сантиметров.
  • Наладить проводку (для подключения аккумулятора достаточно метровой жилы сечением в 4 кв. мм, для нагрузки освещением и электроприборами – 2,5 кв. мм).
  • Отметить схему подключения, цветовую и буквенную маркировку для будущего ремонта.
  • Установить преобразователь проводом с четвертным сечением.
  • При необходимости украсить конструкцию флюгером и покрасить.
  • Закрепить провода, обмотав мачту установки.

Ветрогенераторы своими руками на 220 Вольт – это возможность обеспечить дачу или загородный дом бесплатной электроэнергией в кратчайшие сроки. Наладить такую установку можно даже новичку, а большинство деталей для конструкции уже давно без дела лежат в гараже.

Переделка автогенератора

Одна из самых сложных с инженерной точки зрения задач. Генератор возбуждается аккумулятором, для этого надо устанавливать блок управления. Схема имеет низкие эксплуатационные характеристики и не рекомендуется к использованию.

Намного лучше результаты после переделки ротора, на нем устанавливаются постоянные магниты. Работы технически сложные, надо не только прочно зафиксировать элементы, но и сделать их балансировку. В противном случае на больших оборотах появляются критические нагрузки, быстро выходят из строя подшипники, магниты могут выпадать из посадочных мест со всеми негативными последствиями.

Переделывать необходимо статор и ротор.

  • Статор. Автомобильные генераторы рассчитаны на большие обороты, таких параметров сложно добиться в самодельных установках. Для их уменьшения надо заменить обмотку, увеличить количество витков каждой катушки в пять раз, а диаметр проволоки одновременно уменьшить.
  • Ротор. Металлический надо выбрасывать и точить алюминиевый. Размеры должны учитывать последующую установку бандажа и электромагнитов. Замеры делайте максимально точными, чем ближе магниты к обмотке, тем выше КПД генератора. Неодимовые магниты приклеиваются суперклеем на симметричном расстоянии, полюсы чередуются. Свободное пространство между магнитами заливается эпоксидной смолой, поверхность обтачивается и шлифуется.
