Мангал из газового баллона своими руками

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр

При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу

Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

отрезок стальной трубы и уголки;
ручки из металла, которые будут крепиться на крышку;
петли – можно использовать элементы, предназначенные для дверей или мебели;
труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
решетка для организации барбекю;
материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

сварочный аппарат;
электрическая болгарка;
электрическая дрель;
сверла, предназначенные для работы по металлу;
струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

металлическая линейка;
электроды диаметром 3-4 мм;
отрезные и зачистные диски для болгарки;
чертилка;
кёрн;
разводные и газовые ключи;
комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Плюсы и минусы самодельных мангалов

Материал и конструкция баллонов определяют плюсы мангалов:

толстые стенки из качественного металла устойчивы к высоким температурам;
многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.

Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.

Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

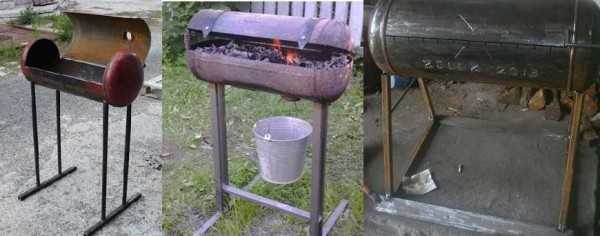

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры. Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала

При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

«По-простому» из кусков арматуры или трубы, приварив их к днищу;
Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж

Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

электрическая дрель;
болгарка с диском по металлу;
отвертка или шуруповерт;
петли нужных размеров;
труба;
металлические заклепки;
аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Разновидности мангалов из газовых баллонов

Наиболее простым решением будет попросту разрезать баллон продольно на две половины, просверлить по бокам ряд отверстий, чтобы угли «дышали», приварить к днищу ножки, сделать прорези под шампуры, и мангал готов.

Но более популярен следующий метод. Хоть посредством данного метода две жаровни из одного баллона уже не получатся, зато получится одна, но гораздо более эстетичная, потому как у нее будет иметься крышка, а жаровня будет более глубокой, поскольку если, как мы оговаривали в предыдущем разделе, крышку мы сделали на 8 см меньше, то сама жаровня стала глубже на 4 см. К тому же, за счет крышки можно дольше сохранять максимальную температуру углей.

Для того, чтобы мангал стал более мобильным, пару ножек справа или слева можно снабдить колесиками. Тогда, приподняв один край, ее легко можно перекатывать с места на место. К тому же, если есть два колеса, две остальные ножки можно заменить одной, которая попросту будет служить упором. Также жаровню можно снабдить небольшой столешницей для приправ, столовых приборов (тарелок, ножей или вилок) и пр. Для удобства транспортировки с противоположного колесикам края можно приварить ручку.

В качестве станины превосходно подойдет тяжелая чугунная подставка из-под старой швейной машинки, которая из-за большого веса снизит риск переворачивания конструкции.

Кованные детали и отводная дымовая труба не только придадут конструкции более презентабельный и изысканный вид, но и улучшат функциональность жаровни.

Интересное по теме:

Оснастив свой мангал с вытяжкой в виде зонта, приделав по бокам маленькие столешницы и водрузив всю конструкцию на гнутые ножки из стали можно получить вот такое произведение «мангального искусства».

Далее представлено то, о чем мы говорили ранее, усложненные варианты мангалов. В этом конкретном случае нам представлен мангал-коптильня, для изготовления которой потребуется уже два баллона, а именно, 50-ти и 20-ти литровые. Как видно меньший располагается чуть ниже основного и сопрягается с ним посредством небольшого окошка. В данном случае малая емкость выполняет функцию генератора дыма для коптильни, в кою превращается по мере надобности основной мангал. Чем выше будет труба, тем лучше будет тяга.

Можно и на этом не останавливаться, а приделать к основному баллону еще один 50-ти литровый, занимающий относительно его вертикальное положение. Данный баллон будет служить в качестве камеры для холодного копчения. Не стоит и говорить, что такой большой камеры хватит, чтобы не только накормить копченостями достаточно большое семейство, но и заготовить продуктов про запас.

В большинстве случаев мангал находится на всеобщем обозрении, а потому некоторые хозяева спешат придать ему наиболее, на их взгляд, привлекательный вид.

В частности, за счет трубы и округлого основного сегмента, конструкция отдаленно схожа с паровозом, а потому большинство умельцев стараются еще более подчеркнуть данную данность.

Некоторые и вовсе доводят эту идею до идеального подражания. Остается только надеяться, что такой паровоз и впрямь не тронется с места и не умчит ваш шашлык вместе с собой за дачные пределы.

Но некоторые умудряются подвести дизайн такого мангала и под подводную лодку. У следующего умельца это получилось просто на высшем уровне.

Но некоторые склонны увидеть в своем мангале и нечто другое. Данному субъекту показалось, что его мангал замечательно будет выглядеть в качестве поросенка-переростка. Сразу становится ясно из какого именно мяса здесь обожают готовить шашлык.

Вдоволь насмотревшись на чудеса «мангального искусства» из музея славы знатных мастеров по изготовлению мангалов вновь вернемся к изготовлению нашего устройства.

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

Просто приварив отрезки труб или арматуры нужной длинны к днищу.
Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.

Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

Алгоритм производства подготовительных работ: правила техники безопасности

Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.

Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.

Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водой ФОТО: pochini.guru

Разметка и резка газового баллона

Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.

Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.

Примерная разметка газового баллона с размерами ФОТО: metmastanki.ru

Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.

Монтаж крышки мангала

Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.

Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.

Вот такую цепочку можно использовать в качестве ограничителя ФОТО: youtube.com

Особенности дополнительных элементов корпуса мангала

В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.

Изготовление ножек или подставки

Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.

Ножки можно сделать съёмными или стационарными ФОТО: drive2.ru

Статья по теме:

Процесс производства мангала из газового баллона

подходящий газовый баллон

Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструмент и материалы, которые понадобятся в процессе производства

Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:

болгарка;
две дверные петли для крышки;
набор инструментов, в которые входят:
- молоток;
- отвертка;
- разводной ключ;
- зубило;
дрель;
уголок;
металлическая труба.

Инструкция изготовления

точно пуст и не имеет остатков газа

При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.

Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.

После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.

Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.

Сборка верхней части

прикрепить ее к основной части мангала

Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.

Укрепление и фиксация

Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни.

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.

Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.

Ножки мангала

металлические трубы

Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.

В довершение всей работы – просверлите несколько дыр на днище мангала для прогоревших углей.

Как сделать своими руками мангал из газового баллона
