Акустические кабели для колонок: как выбрать

Особенности каждого типа

Как показали многочисленные эксперименты, наилучшим вариантом для колонок являются акустические провода, выполненные из серебра. Именно они дают более качественный и чистый звук. Но есть существенный минус – высокая стоимость. Его может приобрести человек, обладающий достаточными материальными возможностями. Цена на него доходит до 100 долларов за метр.

Следующим видом являются акустические провода из монокристаллической меди. Отрицательных отзывов о данном виде не было замечено. Они качественно передают звук, даже если он имеет низкие частоты.

Элементы из бескислородной меди не обладают постоянством. То есть они могут воспроизводить звук разного качества. Это зависит от фирмы производителя.

Композитный вид характеризуется равномерным звучанием. Отрицательной стороной является появление искажения звука. Это объясняется тем, что медный кабель покрыт луженым оловом. В любом случае, медный кабель с серебряным опылением является лучшим вариантом. Звук обладает высокой выразительностью. Его применяют в том случае, когда необходимо увеличить качество музыки.

Использование дешевых китайских моделей даже не обсуждается.

Как выбрать акустический кабель?

Перед покупкой обратите внимание на следующие аспекты:

  • Ключевую роль играет длина акустического провода. Поэтому стоит заранее измерить расстояние между усилителем и динамиком.
  • Также, кабель не должен лежать кольцами или быть сильно натянут.
  • Учитывайте количество жил. Например, для обычной акустической системы хватит их двухжильного кабеля, который обернут в довольно толстый изоляционный слой. А вот для вип-оборудования кабель на две жилы вряд ли подойдет. В любом случае лучше будет передавать уровень сигнала его гибкости гораздо выше.

В плане внешнего вида, как говорят, на вкус и цвет товарищей нет. Здесь у потребителя есть широкий выбор. Поэтому основывайте его на собственных предпочтениях. Кабель доступен в самом разнообразном цвете.

Качество применяемых материалов играет немаловажную роль. Например, жилы изготовлены из меди. А значит, что чем выше их чистота, тем лучше будет проходимость тока. В производстве элитных акустических проводов используются жилы из серебра. Некоторые модели провода производятся с прозрачной изоляцией, благодаря чем легко определяется поврежденное место в случае необходимости.

Какие характеристики наиболее важны для высококачественной передачи сигнала?

С технической точки зрения кабель можно охарактеризовать тремя физическими величинами:

  • Сопротивление.
  • Индуктивность.
  • Емкость.

Материал и сопротивление. Сопротивление, пожалуй, самый важный параметр для передачи аудио сигнала. 99% акустических кабелей делают из меди, т.к. у этого металла самое маленькое удельное сопротивление – 0,0175 мкОм*м. Меньше только у серебра — 0,016 мкОм*м, однако стоимость акустического кабеля из этого металла в разы превышает стоимость медного.
Существует понятие бескислородной меди. Это чистая медь, изготовленная особым способом – процент содержания примесей в такой меди значительно меньше, чем в обычной, и показатель проводимости лучше – для лучшей марки М00 удельное сопротивление составляет 0,01707 мкОм*м. Именно такую медь применяют при производстве высококачественных акустических кабелей.

Скин-эффект, называемый также поверхностным эффектом, о котором очень много сказано, влияет на уровень сопротивления в кабеле. Обусловлен этот эффект тем, что ток при прохождении через проводник распределяется неоднородно, плотность тока у поверхности проводника больше, чем в его центре. Наиболее актуально влияние скин-эффекта для высоких частот, где плотность тока в центре проводника чрезвычайно мала, он весь распределяется по поверхностному слою, и как следствие – площадь используемого сечения уменьшается, а сопротивление возрастает. Однако, в конечном итоге, влияние поверхностного эффекта на качество звука для рядового пользователя вряд ли будет заметно.

Существуют кабеля с комбинированным применением нескольких металлов. Например, омедненный алюминий – когда алюминий покрыт слоем меди, или медный проводник покрыт серебром. Лучше такие кабеля, или нет – вопрос спорный, в большинстве случаев это лишь стремление производителя увеличить собственную прибыль, а не улучшить качество.

Длина кабеля. Правило, которое знакомо практически всем – чем меньше длина кабеля, тем лучше. При увеличении длины сопротивление кабеля растет, также увеличиваются шансы появления помех и шумов.

В случае, когда необходима большая длина кабеля, или если рядом находится большое количество источников наводок и помех, кабель экранируется – к диэлектрической оплетке добавляются слои оплеток из металла, которые уменьшают действие внешних факторов. Зачастую это критично для аудиосистем в автомобилях, а также для применения в звуковых студиях, где длина проводников может составлять 100 метров. В бытовых условиях в большинстве случаев достаточно и неэкранированного акустического кабеля.

Сечение кабеля и количество жил. Акустический кабель изготавливается, в основном, с сечением в диапазоне 2,5-4 кв. мм, не меньше. Это оптимальное сечение для передачи аудио сигнала. Акустический кабель всегда изготовлен из многожильного проводника. В отличие от обычного электрического кабеля в акустическом кабеле толщина сечения жил меньше, а их количество больше.

Индуктивность и емкость. В каждом кабеле при проходе через него электрического сигнала создается магнитное поле. При большом количестве параллельных проводников магнитное поле может оказывать существенное влияние на протекающий сигнал. Для уменьшения этого влияния проводники свивают между собой определенным образом. Также, для уменьшения влияния магнитного поля каждого проводника их экранируют нанесением слоя специального лака на каждую жилу.

Разъемы. Чаще всего источником плохого качества могут выступать разъемы акустического кабеля. Особенно это относится к продуктам китайской промышленности, в которых проводник внутри разъема не припаивается к клемме, а зажимается. Со временем поверхность проводника и клеммы окисляются, и в звуковом потоке появляется треск.

Другие виды

Как выбрать акустическую проводку

Также в продаже встречаются такие виды проводок:

  • Композитные кабеля. При этом они состоят не только из меди, но и из других металлов. Например, внутри провод медный, а сверху покрыт каким-то другим металлом.
  • Комбинированные. В данном случае комбинируют металл и неметалл. Например, медь могут смешать с углеродом. При этом будут получены новые свойства.

Кабель для акустики

Кабель из витой пары. Также встречается нескольких видов. Подобрать необходимый для себя вариант можно в соответствии с обозначениями, имеющимися на нем. Каждый отдельный вид может оказывать различное влияние на конечный результат воспроизводимого звука.

Тест

Как показал тест, самыми лучшими показателями обладают акустические кабели, выполненные из серебра. С их помощью звук получается очень качественным и чистым.

Провода, выполненные из монокристаллической меди, также дают неплохой звук. Кроме того с их помощью передаются даже самые низкие частоты.

Для колонок кабель

Кабели из бескислородной меди могут давать разный звук. Это напрямую зависит от фирмы-производителя. При этом качество дешевых китайских вариантов можно даже и не пытаться обсуждать, так как оно является очень низким.

Композитный акустический кабель имеет равномерное звучание. Однако иногда музыка может «шепелявить», что обусловлено тем, что провод выполнен из меди луженой оловом.

Композитный акустический кабель

Посеребренный медный кабель придает звучанию большую выразительность. Довольно часто с его помощью музыка становится еще лучше, чем в изначальном варианте.

Посеребренный медный кабель

Оказывается, что изоляция кабеля также оказывает большое влияние на его качество. Точнее, это влияние оказывает не сама изоляция, а материал, из которого она выполнена. Наилучший вариант – кабели с тефлоновой изоляцией. При этом полипропилен обладает худшими свойствами. Самостоятельно подобрать кабель для колонок не составит никакого труда после прочтения данной статьи. Желательно дома посмотреть фото и видео, где описывается тот или иной вид кабеля. Таким образом, перед походом в магазин уже будет соответствующая подготовка. Цена может быть различной, завися от отдельных его свойств. Кроме того выбранный кабель можно будет даже установить своими руками. Однако для этого может потребоваться специальная инструкция.

Основные характеристики

Акустический кабель содержит два раздельных провода (в некоторых случаях их может быть и больше). Провода, входящие в состав аудиокабеля для систем домашней акустики абсолютно одинаковы по своим характеристикам, а именно: по электрическим параметрам. Кроме того, они покрыты слоем изоляции. Акустические кабели имеют специфическую прокладку из натуральных текстильных материалов и экранирования – благодаря этому обеспечивается высокий уровень прочности и надежности конструкции. Кроме того, одновременно уменьшается и показатель искажающего электромагнитного воздействия.

Следует иметь в виду, что максимальная длина, диаметр (тонкий кабель или толстый), качество передачи звука и некоторые другие характеристики кабеля зависят от того, из каких конкретно материалов кабель был изготовлен. Соответственно, они будут различаться для каждого конкретного изделия.

Виды

Для подключения домашнего кинотеатра потребуется 2 основных типа кабеля:

  • акустический;
  • оптико-волоконный (оптический).

Задача акустического кабеля заключается в том, чтобы довести до громкоговорителя неисковерканный звук, ведь без качественных составляющих звучание может деформироваться, и в итоге на выходе слышится звук с различными шумовыми эффектами.

Этот вариант подразделяется на несколько подвидов:

  • симметричный;
  • несимметричный;
  • параллельный;
  • витой;
  • коаксиальный.

Несимметричный вариант кабеля специалисты называют также «землей». Чтобы качество сигнала, который передает этот шнур, не было низким, не следует применять изделия длиной более 3-х метров. А также хорошая передача определяется экраном, который закрывает основную жилу.

Параллельный кабель состоит из 2-х параллельных проводов и пластиковой оболочки – общей изоляции. Конструкция позволяет дополнительно защитить изделия от возможных внешних повреждений.

Витой кабель наиболее часто используется для подключения внешних устройств, и домашний кинотеатр не исключение. Свивание проводников, которое используется в конструкции такого кабеля, позволяет минимизировать потери качества сигнала при прокладке на большие расстояния, при этом улучшаются соединения, а звуковые потери сводятся к нулю.

Витой кабель подсоединяется к разъему, который маркируется английскими буквами HDMI. Часто такую маркировку можно встретить и на задних панелях в домашних кинотеатрах.

Коаксиальный кабель имеет повышенную защиту благодаря тому, что в его конструкции присутствует изоляция (внешний полиэтилен) и внешний проводник (экран). Применяется для подключения к разъему RCA (может быть использован как в качестве видеокабеля, так и в качестве аудиокабеля).

А также акустический кабель может быть и многожильным, то есть содержать в себе две или более жилы. Этот вариант подразделяется на следующие категории в зависимости от конструктива:

  • концентрический;
  • веревочный;
  • пучкообразный.

Веревочная конструкция – это усовершенствованный конструктив концентрического варианта. Благодаря такой структуре эта категория кабелей имеет высокую гибкость, которая так необходима при подключении к разнообразным внешним устройствам.

Последний вариант встречается довольно редко, поскольку из-за своего внутреннего строения, похожего на паутину, такой кабель подвержен влиянию отраженных сигналов. Это приводит к его быстрому выходу из строя при частой эксплуатации.

Что касается оптического (или оптоволоконного) кабеля, то в его основе находится стеклопластиковый элемент или стальной трос, окруженный оптическими модулями. Он предназначен для передачи оптических сигналов. Такой кабель имеет ряд преимуществ перед медным проводником сигнала.

  • Высокое качество сигнала за счет скорости передачи данных – у оптики этот показатель на высоте.
  • При передаче отсутствуют посторонние помехи и звуки. Это достигается благодаря полной защите изделия от электромагнитного поля.

Этот кабель подразделяется по применению. Различают:

  • для внутренней прокладки;
  • для кабельной канализации – бронированный и небронированный;
  • для укладки в грунт;
  • подвесной;
  • с тросом;
  • подводный.

Выбираем кабель

Теперь, с учетом вышеизложенной информации, можно приступать к выбору акустического кабеля

Очередность, на что необходимо обращать внимание следующая:

  • материал, используемый для изготовления проводника, необходимо узнать его «чистоту», структуру, длину кристаллов, размер зерен, поскольку именно от этих параметров зависит качество звукового разрешения;
  • строение многожильного проводника, его сечение должно быть идеально круглым, в противном случае нет гарантии стабильности характеристик сопротивления, что не замедлится отразиться на качестве звучания;
  • характеристики изолирующего материала, влияющие на прохождение сигнала (уровень диэлектрических потерь, стабильность частотных характеристик и т.д.);
  • качество защитной оболочки, она должна успешно поглощать как электромеханические, так и механические вибрации, но при этом обладать достаточной степенью гибкости, поскольку от последней зависит, насколько будет удобно пользоваться кабелем.

Что такое бутылочное горлышко

Метафора «бутылочное горлышко», прижившаяся в терминологии компьютерной индустрии и электроники, менеджмента, психологии и других сфер человеческих знаний и деятельности, обозначает элемент, тормозящий всю систему независимо от качества ее компонентов.

Акустический кабель тоже может стать «бутылочным горлышком»: неверно подобранный или некачественный кабель снижает производительность системы и деформирует звучание, поскольку не способен корректно передавать частоты, исходящие от усилителя.

Итак, какие характеристики проводника необходимо учитывать при выборе?

Параметры акустического кабеля для колонок

Аудиопровод обладает тремя базовыми свойствами: емкость, индуктивность и сопротивление. Из-за условий, в которых функционирует провод динамика, важнейшим качеством для него является сопротивление. Это основной параметр, отличающий акустический кабель от обычного. Это обусловлено довольно невысокими частотами и абсолютным сопротивлением системы. Большая часть звуковых установок обладает импедансом от 4 до 15 Ом.

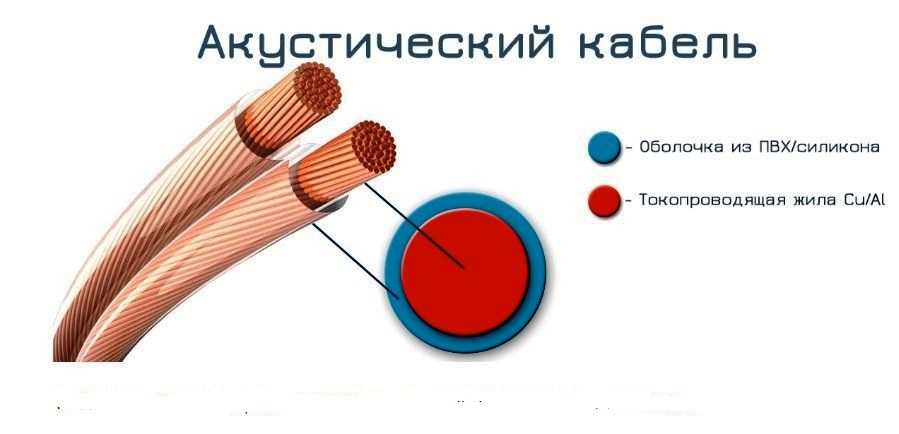

Строение акустического кабеля

Повышение сопротивления способно влиять на эффективность системы, поскольку динамик уменьшает ток возбуждения. Следующая проблема состоит в том, что обратная ЭДС, образованная динамиком, обязана иметь первоисточник с невысоким импедансом. При увеличении импеданса первоисточника обратная ЭДС поглощается в меньшей степени. Это влияет на производительность динамика, особенно в области низких гармоник, тогда они будут не такими выраженными, приобретут менее естественное звучание.

В основном негативные проявления провода динамика становятся ощутимыми, когда кабельное сопротивление достигнет около 5% от общего сопротивления громкоговорителя. Поскольку оно пропорционально его длине, сопротивление АК может быть скорректировано модификацией такого параметра:

Длина обязана быть насколько возможно короче, тогда сопротивление уменьшится.

Еще одно директивное правило, которое нужно соблюдать при сборке аудиосистемы — размер линии к обоим громкоговорителям должен сохраняться одинаковым, и, следовательно, они будут иметь равное сопротивление. Система будет эффективно сбалансированной.

Обратите внимание! Чем толще провод, тем меньше сопротивление, в этом отличие качественных и некачественных изделий. Это взаимосвязь между импедансом динамика, длиной и длинной, которые влияют на сопротивление

Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках.

Подключение

После того как вы выбрали оптимальный вариант акустического кабеля и купили его, необходимо заняться вопросом подключения. Как известно, кабель можно запитывать от усилителя, подключенного к компьютеру.

Так, в первую очередь стоит иметь в виду тот факт, что любой акустический кабель состоит из 2-х проводов. При этом на поверхности одного из них наличествует надпись. Будьте внимательны – именно этот провод нужно подключить к клеммам красного цвета. Второй же провод (тот, что без надписи) подключается к клеммам черного цвета. Имейте в виду, что в процессе подключения этот шаг является очень важным. Если перепутать, какой провод к каким клеммам подключать, то по итогу звук из колонок будет недостаточно четким, а также очень тихим. При этом такой принцип обязательно соблюдать вне зависимости от того, какой конкретно кабель вы выбрали и приобрели.

В этом случае можно прибегнуть к так называемому «народному» методу. Для этого вам понадобится обыкновенная батарейка мощностью на 1,5 В. Нужно раскрутить крепление защитной решетки динамиков, к ним подсоединить 2 провода, а затем осуществить процедуру подключения по проверенной схеме.

Итак, тот провод, который выходит из клеммы черного цвета, следует присоединить к отрицательному полюсу батарейки, а тот, что выходит из красной, – к положительному полюсу. После этого внимательно контролируйте процесс передвижения мембраны динамиков. Это движение должно соответствовать принципу «наружу-внутрь».

К колонкам присоединяется акустический кабель, который подсоединяется к батарейке. Это необходимо для того, чтобы достичь желаемого движения мембраны. Если получилось именно так, как запланировано, то акустический кабель, который ранее был закреплен к положительному полюсу батарейки, следует подсоединить к клемме красного цвета, а другой провод – к клемме черного цвета.

После того как процедура подключения закончена, сам акустический кабель можно спрятать от всеобщего обозрения.

В целом специалисты выделяют несколько традиционных схем подключения акустических кабелей к колонкам. Проанализируем основные из них (они имеют наибольшее практическое значение и применяются чаще всего):

  • моновайринг (также такую схему подключения нередко называют двухпроводным) – схема заключается в последовательном подсоединении кабеля к разъемам разных частот (как высоких, так и низких);
  • бивайринг (или четырехпроводная схема) – процедура состоит в подключении 2-х динамиков к единому усилителю, причем это подключение осуществляется с помощью разных кабелей;
  • биампинг (или подключение к двум усилителям) – данная схема предусматривает объединение отдельно взятых усилителей мощности, которые подходят как к низкочастотным, так и к высокочастотным сигналам.

Как выбрать правильно аудиокабель, смотрите далее.

Как выбрать акустический кабель для колонок

С помощью акустического кабеля происходит подключение пассивной акустики. Он представляет собой чаще всего двухжильный медный провод, обладающий низким сопротивлением помещённых в изоляционный слой, надёжно защищающий токопроводящие жилы не только от физического прикосновения, но и от возникновения конденсаторного эффекта. Помимо того что каждый многожильный проводник помещен в изоляцию имеется также дополнительный слой, который предотвращает от механических помех, переломов и изгибов.

Акустический кабель должен быть эластичным и в то же время с прочной изоляцией, это возможно при применении таких материалов, как:

  1. ПВХ (полихлорвинил);
  2. Полиэтилен;
  3. Тефлон.

Два таких медных проводника, по сути, идентичны, но только имеют маркировку полярности и направления завивания тонких проволочек в жиле, от этого зависит качество звука и способ подключения.

Как выбрать сечение

Для соединения даже мощных акустических систем величина тока имеет не такое важное значение, как сопротивление. Ведь согласно справочнику медный провод толщиной 1,5 мм2 даже при напряжении 220 Вольт будет выдерживать нагрузку мощностью в 4 100 Вт (огромная величина для акустических систем)

Поэтому при подключении акустики выбор сечения проводника стоит основывать на сопротивлении, чтобы звуковой сигнал достиг своего пункта назначения, а именно колонки, с минимальными потерями. Чем толще будет жила кабеля тем ниже сопротивление — это основная аксиома, на которой основывается расчёт сечения акустического кабеля. Сопротивление при этом зависит от:

  • Материала проводника. Например, один метр провода сечением один мм2 из меди будет равен 0,0175 Ом, из серебра 0,016 Ом, а из алюминия 0, 026 Ом. Золото же обладает ещё меньшим сопротивлением, но его цена финансово не оправдана при создании систем звуковоспроизведения;
  • Длины. Эта величина зависит от месторасположения усилителя и колонок;
  • Сечение. Эта величина берётся примерно и чаще всего основывается на стоимости материала, бренда кабеля и его длины.

Если нужно определённое сопротивление, то существует формула для определения активного сопротивления проводника из неё можно найти и величину сечения: R=p*(L/S), где p — удельное сопротивление материала, L — длина проводника в метрах, S — площадь поперечного сечения в мм2.

Межблочный акустический кабель

Данная кабельная продукция соединяет между собой отдельные блоки, например, микшер и усилитель, или же предварительный и оконечный усилители, если они расположены в разных корпусах. Основными критериями выбора его являются:

  • Обязательное наличие экрана, защищающего от помех;
  • Тип разъёма для соединения;
  • Производитель кабельной продукции такого назначения.

Витой акустический кабель

Этот тип кабеля не особо распространён среди любителей качественного звучания, но в последнее время его ценителей стало больше. Витой акустический кабель представляет собой витую пару проводов в изоляции, которая иногда, для улучшения помехоустойчивости, имеет экранирующую облачку из фольги. Такую продукцию используют очень часто для реализации звуковоспроизведения в автомобилях. Перед тем как выбрать акустический кабель такого типа нужно освоить и понять как вообще выбирается данная продукция.

Обзор видов

Сегодня на рынке можно найти большое разнообразие видов акустических кабелей (например, экранированный, цифровой, многожильный, межблочный и многие другие разновидности). Рассмотрим самые востребованные из них.

Симметричные

Симметричный аудиокабель очень часто называют микрофонным (так как он используется именно для этих целей). Если говорить о внутренней конструкции, то следует отметить, что он состоит из двух проводников, которые, в свою очередь, являются многожильными. Эти проводники помещаются в специально предназначенный проводящий экран. В роли такого экрана может выступать медная оплетка или фольга.

Несимметричные

Несимметричная разновидность используется для переноса аналоговых звуковых сигналов. Такие сигналы по большей части характерны для бытовой и компьютерной техники. Несимметричный тип кабелей очень часто используют в целях подсоединения самых разнообразных музыкальных инструментов. Кроме того, такие виды могут применяться в качестве межблочных кабелей. Что касается уровня искажения сигнала, то он зависит от уровня качества экрана, который перекрывает центральную жилу.

Параллельные

Название данной группы товаров говорит само за себя. Такой акустический кабель изготавливается из двух изолированных многожильных проводников. Для того чтобы повысить уровень безопасности использования подобного изделия, некоторые производители создают дополнительную единую изоляцию.

Витые

Витые кабели состоят из так называемой витой пары. Имеется в виду, что изолированные жилы, которые входят в состав, плотно переплетаются друг с другом. Данная разновидность чаще всего используется для получения длинного соединения.

Коаксиальные

Данные провода обладают повышенным уровнем защиты от внешних негативных факторов, а именно: помех. Соответственно, коаксиальный вид используется в сочетании с питающими проводами

Вид акустического кабеля – это тот ключевой фактор, на который следует обращать особое внимание при выборе и покупке товара

Провод для динамиков в колонке

Немаловажным в получении качественного звука является подключение кабелей к усилителю и колонкам. Провод для колонокв машине может быть подключен несколькими способами. Обычно используется зажим провода под шайбу и гайку, или применение готовых кабелей с разъёмами RCAили «тюльпан». Часто зачищенный провод запрессовывается в плоский контакт типа «лепесток». При зажиме зачищенного провода его нужно тщательно облудить, чтобы медь в месте соединения не окислялась. Применение готовых кабелей осложняется тем, что они выпускаются на определённую длину и бывает сложно проложить кабели так, как это нужно для конфигурации звуковой системы.
