Разборка колонки jbl: пошаговая инструкция

Пошаговая инструкция разборки беспроводной колонки jbl Extreme цилиндрической формы позволяет использовать ее применительно к любой модели колонок этого бренда. jbl Extreme имеют влагозащитный корпус, возможность подключения к гаджетам Apple или Android. Разборка производится в несколько шагов:

Шпателем поддеть защелки и отделить декоративную защиту от основания;
Отверткой с крестовидной насадкой открутить 2 шурупа от корпуса;
Снять защиту с корпуса;
Открутить 3 шурупа под молнией в нижней части;
Поддеть шпателем и отщелкнуть от основания нижнюю крышку;
Открутить 8 шурупов, удерживающих подставку;
Снять аккуратно подставку, не задев систему индикации заряда, которая соединена с ней через шлейф;
Открутить 2 винта и снять систему индикации;
Открутить 4 шурупа с правой стороны, снять правый динамик;
Открутить 4 шурупа с левой стороны, снять левый динамик;
Отсоединить клеммы от динамиков;
Снять боковые пассивные диффузоры с помощью шпателя;
Отключить клемму аккумулятора, выполненную в виде прищепки;
Вынуть аккумулятор;
Отсоединить от аккумулятора находящуюся под ним плату усилителя.

Популярная колонка jbl Charge, имеющая более простую конструкцию, разбирается иначе:

Аккуратно отклеить обе резиновые накладки сверху и снизу;
Поддеть шпателем декоративную решетку по всему периметру и снять ее;
Открутить 6 винтов;
Поддев шпателем открыть пластиковый корпус;
Отсоединить клеммы и вынуть оба динамика;
Отсоединить плату от аккумуляторной батареи;
Открутить 3 винта, вынуть батарею.

Сборка колонок производится в обратном порядке. Разборка jbl с блютуз помогает определить оригинальную версию от подделки. Они отличаются качеством комплектующих элементов колонки, начиная от материала наружного чехла и логотипа, заканчивая заявленной и фактической мощностью динамиков и качеством сборки.

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

С помощью острого предмета снимите решётки с обеих сторон;
С одной стороны будут располагаться два центральных динамика, с другой – аккумулятор;
Снимите по 4 боковых шурупа с каждой стороны, держащих круглую боковую насадку;
Снимите саму насадку;
Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они лишь имеют вибрационную функцию, и за счёт неё дают низкие частоты;
Аккуратно снимите пассивные радиаторы;
Открутите шурупы динамиков;
Снимите динамики, с которых так же аккуратно снимите по две клеммы контактов каждого динамика;
Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, под которой расположен аккумулятор;
Теперь мы можем отключить клемму от аккумулятора. Обычно она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор.

Как разобрать JBL Xtreme

Разбирают JBL Xtreme похожим на Charge 3 образом:

снизу подденьте две защелки, под которыми открутите два болта, удерживающие декоративную защиту;
сняв кожух, открутите нижнюю часть. Она закреплена на 3 болта, скрытых под молнией. После их удаления подденьте ее с помощью шпателя;
далее откроется доступ к подставке, прикрученной на 8 болтов

Открутите их и осторожно поднимите защиту, поскольку она держится на рычаге, к которому закреплен шлейф индикации заряда. Раскрутите оставшиеся 2 винта и снимите подставку;
чтобы обесточить батарею, открутите правый динамик и отключите от него клеммы

Под ним будет находиться шлейф аккумулятора. Отсоедините его и выньте АКБ.

Китайский аналог повторяет структуру как у Charge 3 и 4.

Как разобрать JBL GO

Первая версия модели GO разбирается следующим образом:

используйте шпатель, чтобы поддеть акустическую решетку с логотипом бренда;
избавьтесь от 4 болтов на фронтальной панели;
подцепите панель, но не спешите тянуть: к ней прикреплен динамик, присоединенный проводами к системной плате;
потяните за белый штекер, чтобы обесточить плату;
выкрутите винт, который фиксирует системную плату, и достаньте ее вместе с аккумулятором;
чтобы поменять аккумулятор, отпаяйте контакты.

JBL GO 2 разбирается аналогичным образом.

Такую акустику, как JBL Pulse и Boombox, не рекомендуют разбирать из-за герметичного корпуса, который после вскрытия начнет пропускать влагу и пыль.

Watch this video on YouTube

Тонкости ремонта

Наиболее частая неисправность Bluetooth-колонок – выход из строя порта USB. Привести к поломке могут некачественные USB-кабели и неаккуратное пользование. Повреждения можно заметить визуально или по характерным признакам:

колонка не заряжается;
кабель нормально не подключается, не входит совсем или входит с перекосом;
разъем провалился внутрь корпуса.

В этом случае после разборки нужно извлечь плату, снять старый USB-разъем и припаять новый. Для этого нужен паяльник с тонким жалом или паяльная станция.

Другая неисправность – вышел из строя аккумулятор. Не секрет, что со временем он теряет свою емкость. Неисправная батарея подлежит замене.

Определить поломку можно по таким признакам:

значительное снижение времени автономной работы;
колонка играет несколько секунд, а затем выключается;
аккумулятор вздулся.

Если что-то из перечисленного вы заметили, колонку нужно сразу ремонтировать. Иначе вздувшаяся батарея может взорваться под давлением скопившихся газов.

Сбои в работе портативной колонки может вызвать падение. Батарея может вывалиться из своего гнезда и ударить по случайному месту платы. От удара внутри могут отвалиться компоненты, и колонка больше не сможет играть.

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

С помощью острого предмета снимите решётки с обеих сторон;Снимите решётки с обеих сторон девайса
С одной стороны будут располагаться два центральных динамика, с другой – аккумулятор;
Снимите по 4 боковых шурупа с каждой стороны, держащих круглую боковую насадку;
Открутите боковые шурупы
Снимите саму насадку;
Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они лишь имеют вибрационную функцию, и за счёт неё дают низкие частоты;
Открутите шурупы, держащие диафрагму
Аккуратно снимите пассивные радиаторы;
Аккуратно снимите диафрагму
Открутите шурупы динамиков;
Снимите динамики, с которых так же аккуратно снимите по две клеммы контактов каждого динамика;
Аккуратно снимите клеммы каждого из динамиков
Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, под которой расположен аккумулятор;
Открутите шурупы, держащие крышку, под которой находится аккумулятор
Теперь мы можем отключить клемму от аккумулятора. Обычно она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор.

Особенности разборки

Для начала убедитесь, что разборка действительно необходима. Например, колонку нужно почистить или заменить аккумулятор. В этом случае вам понадобятся:

отвертка с набором насадок;
медицинский шпатель или медиатор;
тонкий пинцет;
возможно, паяльник.

Оригинальных моделей

Надо сказать, что разборка оригинальных музыкальных колонок может быть затруднительной для непрофессионалов. Это сделано для того, чтобы пользователи не лезли в конструкцию сами, а несли колонки на ремонт в сервисные центры. Но можно посмотреть на это с другой стороны: материалы изготовления более качественные, и меньше вероятность что-то сломать.

JBL charge 2+ разбирается в таком порядке:

медиатором или шпателем подденьте защитные решетки и снимите их (они крепятся на защелках);
с каждой стороны открутите по 4 винта, крепящие круглые боковины корпуса, демонтируйте эти элементы;
открутите по 4 шурупа, держащие боковые пассивные динамики – эти детали ничем не подключены к плате, затем снимите их;
выкрутите 8 винтов, которые крепят активные динамики, затем подденьте шпателем динамики и вытащите их, после этого отсоедините клеммы;
открутите 8 винтов, держащих крышку аккумулятора, и снимите крышку;
отсоедините батарею – она подключается с помощью прищепок.

JBL charge 3 разбирается следующим образом:

шпателем подденьте стык на декоративной решетке и отогните одну ее сторону;
выкрутите 2 шурупа, фиксирующие решетку, а затем уберите ее;
выкрутите 2 винта, держащие центральную крышку, затем снимите эту деталь;
снимите панель, которая закрывает порт USB, она крепится 4-мя винтами;
демонтируйте пассивные динамики, они держатся на защелках, немного проверните их и снимите;
отсоедините крышку аккумулятора, она закреплена 8-ми шурупами, один из которых скрывается под резиновой накладкой;
демонтируйте батарею.

JBL XERTMT (Xtreme) Portable BT Speaker разбирается по такому алгоритму:

отсоедините декоративную решетку от корпуса (процесс аналогичен JBL charge 3), подденьте ее медиатором и выкрутите 2 шурупа;
для снятия задней крышке выкрутите 3 винта, которые расположены под молнией, снимите заднюю панель;
демонтируйте крышку аккумулятора, она крепится при помощи 8-ми саморезов, которые необходимо выкрутить (обратите внимание, что на эту панель крепится индикатор заряда батареи – аккуратно выкрутите 2 винта, которые его фиксируют);
снимите правый динамик, который закреплен на 4 шурупах, подденьте его медиатором и отсоедините клеммы питающих проводов;
отключите разъем аккумулятора и извлеките батарею из корпуса.

JBL Clip 3 разбирается в таком порядке:

шпателем снимите верхнюю защитную сетку, она крепится на защелках;
выкрутите 6 шурупов, которые фиксируют половинки корпуса;
приподнимите верхнюю половину корпуса и отсоедините все разъемы;
раскройте колонку.

Все модели Bluetooth-колонок имеют сходную конструкцию, и принципиально их разборка ничем не отличается. Различия могут быть в расположении винтов и мелких элементов. Если колонка оснащена ручкой для переноски, в первую очередь снимать нужно ее.

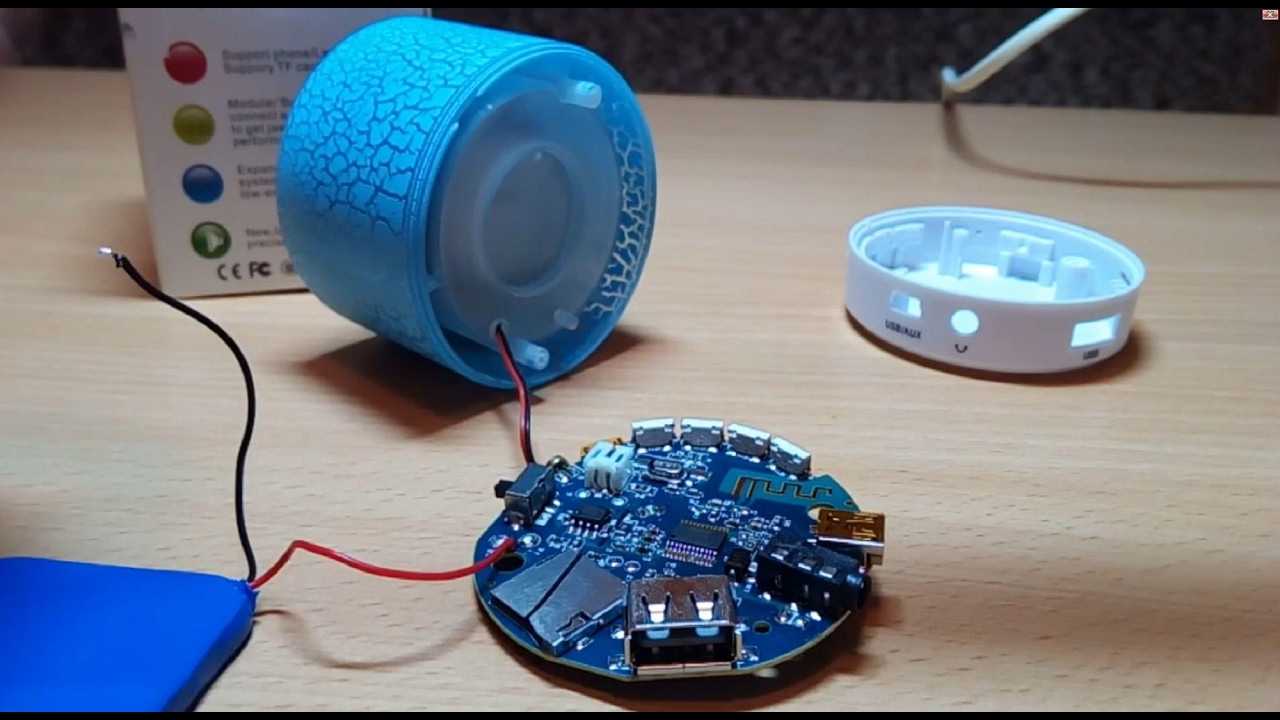

Китайских колонок

Внешне они очень похожи на оригинальные. Отличаться они могут общими конструктивными решениями и материалами изготовления

Поэтому работайте очень осторожно, поскольку эти устройства весьма хрупкие

А вообще, колонок из Поднебесной очень много, и их конструкции сильно различаются, так что проводить какие-либо методики бессмысленно. В общем, разбор китайской переносной колонки мало отличается от разбора оригинальной модели. Ознакомьтесь, как разобрать прототип, и действуйте по аналогичной методике.

Открыть подделку из Китая обычно проще. Единственный момент – динамики и аккумулятор обычно подсоединяются не клеммами, а пайкой.

Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 состоит в следующем

Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания;Отделите декоративную защиту
Откручиваем два шурупа от корпуса;
Открутите два шурупа от корпуса
Снимаем защиту с корпуса;
Откручиваем два шурупа, держащих крышечку в центре;
Открутите два шурупа
Снимаем насадку;
Откручиваем 4 шурупа, держащих другую крышечку;
Отвинтите четыре шурупа
Снимаем боковые элементы, поддев соответствующие защёлки;
Снимите боковые элементы
Снимаем 8 шурупов в центре, держащих крышечку, под которой скрывается аккумулятор;
Снимаем аккумулятор.

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme состоит в следующем:

Шпателем (или любым удобным острым предметом) поддеваем центральные защёлки и отделяем декоративную защиту от основания;
Откручиваем два шурупа от корпуса;
Снимаем защиту с корпуса;
Для снятия нижней части нужно открутить три шурупа, которые находятся под молнией;
Также шпателем поддеваем, и отщёлкиваем крышку от основания;
Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку;
Снимаем подставку. Будьте аккуратны – к ней прикручена индикация заряда, к которой идёт шлейф, не порвите его;
Откручиваем два винта;
Поддеваем шпателем, и полностью снимаем подставку;
Для того, чтобы отключить аккумулятор, нужно снять правый динамик. Откручиваем 4 шурупа правого динамика;
Отключаем клеммы от динамика;
Теперь мы можем отключить клемму от аккумулятора. Она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор;

Панель с элементами управления (кнопками)

На всех без исключения моделях переносной акустики «Джибиэль» управляющие элементы практически одинаковы. Это кнопки включения/выключения, рядом с ней «JBL Connect» (эти два элемента обычно расположены на одной сплошной панели из пластмассы. В активном состоянии они подсвечиваются светодиодами. Остальные кнопки – блютуз, воспроизведение/пауза, убавление и прибавление громкости – находятся на сетчатом кожухе колонки.

На некоторых аудиоколонках (Go 2) есть опция спикерфона. Когда на телефон, который сопряжен с JBL, поступает входящий звонок, можно ответить на него нажатием кнопки «воспроизведение/пауза». А, например, на Clip 2 для ответа на звонки сделали отдельную кнопку, она отмечена значком с телефонной трубкой.

На большинстве динамиков от «Джибиэль» есть кнопка «Connect». Она используется тогда, когда нужно подключить к одному телефону 2 колонки и более (режим Connect или Connect+). А на колонках последнего поколения (Pulse 4) этот режим уступил место технологии PartyBoost, которая обеспечивает гораздо лучшее качество связи между объединенными в группу спикерами.

За состоянием колонки позволяет следить система световой индикации. Подсвечиваются как сами управляющие кнопки (как на Clip 2), так и отдельно вынесенные индикаторы. Их количество на разных моделях разное. На Go 2, к примеру, только один индикатор, а на Charge 3 целых 5. Они показывают уровень заряда батареи и включение различных режимов (street mode или low frequency mode).

Как разобрать JBL Charge 3

Оригинал JBL Charge 3 разбирают в следующей последовательности:

переверните колонку сверху вниз. Используйте шпатель, чтобы открыть защелки (находятся слева и справа от прорезиненной вставки), они выглядят как стык корпуса;
выкрутите по 1 болту с каждой стороны, это позволит снять каркас колонки;
открутите прорезиненную насадку, которая обеспечивает устойчивость девайса;
открутите болты под заглушки интерфейсов;
используйте 2-й шпатель, чтобы поддеть и снять боковые излучатели;
рядом с заглушкой открутите болты крышки, под которой скрывается аккумулятор;
чтобы снять батарею, отключите ее шлейф, который крепится к плате (находится в отверстии одного из пассивных излучателей);
если вам необходимо достать плату с интерфейсом зарядки и AUX, отключите все имеющиеся шлейфы, они также находятся в отверстиях под пассивные излучатели;
теперь можете снять динамики.

Если речь о поддельной блютуз-колонке:

сперва снимите декоративный кожух;
потом уберите резиновую накладку снизу и выкрутите 4 шурупа;
затем открутите 8 шурупов, тем самым разобрав корпус на 2 половинки.

Как разобрать JBL Charge 2+

Разбирается «Джибиэль Charge 2 Plus» следующим образом:

используйте шпатель или медиатор, чтобы поддеть и снять решетки на фронтальной и задней панели;
выкрутите по 4 болта, которые фиксируют крепления пассивных излучателей слева и справа (2 находятся под задней и 2 под передней сеткой);
открутите пассивные диафрагмы

Они не крепятся к плате, но снимать их следует осторожно;
поочередно открутите крепление основных динамиков. Не стоит быстро вынимать излучатели, поскольку к ним крепятся по 2 клеммы, которые необходимо отключить

Чтобы избежать короткого замыкания, следует заклеить их изолентой или сперва выполнить следующий пункт;
открутите пластину на обратной стороне, где находится аккумулятор. Снимите с батареи клемму, чтобы обесточить плату;
выньте АКБ.

Если у вас китайская копия:

снимите резиновую накладку снизу и сверху музыкальной колонки;
подденьте решетку с задней стороны девайса;
используйте отвертку, чтобы открутить 6 болтов, скрепляющих корпус;
теперь разберите девайс пополам, чтобы получить доступ ко внутренней составляющей.

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme состоит в следующем:

Шпателем (или любым удобным острым предметом) поддеваем центральные защёлки и отделяем декоративную защиту от основания;Отделите декоративную защиту от основания
Откручиваем два шурупа от корпуса;
Снимаем защиту с корпуса;
Для снятия нижней части нужно открутить три шурупа, которые находятся под молнией;
Открутите три шурупа под молнией
Также шпателем поддеваем, и отщёлкиваем крышку от основания;
Отщёлкните крышку
Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку;
Снимаем подставку. Будьте аккуратны – к ней прикручена индикация заряда, к которой идёт шлейф, не порвите его;
Откручиваем два винта;
Открутите два винта
Поддеваем шпателем, и полностью снимаем подставку;
Для того, чтобы отключить аккумулятор, нужно снять правый динамик. Откручиваем 4 шурупа правого динамика;
Снимите правый динамик, открутив его шурупы
Отключаем клеммы от динамика;
Теперь мы можем отключить клемму от аккумулятора. Она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор;

Важные моменты перед разборкой

Перед разборкой следует убедиться, нужна ли она. На природе может показаться, что звук стал тише и сломался один из динамиков. Увеличить заводской звук можно переключившись с низких частот на высокие. Это делается путем одновременного нажатия кнопок «-» и «Bluetooth» с удерживанием их в течение 10 секунд. По истечении этого времени звук станет громче, кнопки можно отпустить. Возврат к прежнему звучанию осуществляется таким же образом.

Особо важных подготовительных операций перед разборкой колонок не требуется. Достаточно очистить ее от пыли или влаги, если они имеются. Разборку производить рекомендуется на столе или на полу с подстеленным покрывалом, чтобы не терялись мелкие крепежные детали.

Перед началом работ следует изучить инструкцию, которая обязательно прилагается к каждой колонке, или специальную литературу. Можно посмотреть подробные видео-уроки по разборке разных моделей колонок jbl в интернете. Существуют разновидности устройств, например, джибиэль чардж, flip. Также есть китайские варианты таких колонок.
