Как заменить барабан в стиральной машине lg

Схема разборки машин

Многие пользователи решают самостоятельно разобрать и собрать стиральную машинку. В этом процессе нет ничего запредельно сложного и непонятного.

Это модели различных конструкций. Рассмотрим детально, как надо правильно разбирать и собирать подобные агрегаты.

С вертикальной загрузкой

Многие производители выпускают качественные и очень удобные в эксплуатации машинки с вертикальным типом загрузки. Эти устройства имеют небольшие габариты. Чтобы загрузить белье в такой агрегат, пользователям не приходится наклоняться или присаживаться, ведь люк находится в верхней части. Правда, эти изделия нельзя использовать в качестве дополнительной рабочей поверхности, встроенной в тот же кухонный гарнитур.

Машинки с вертикальной загрузкой относительно просты в разборе. Домашний мастер вполне сможет самостоятельно справиться с проведением таких работ. Главное, четко придерживаться инструкции. Желательно найти руководство по эксплуатации бытовой техники – на ее страницах часто присутствуют все схемы устройства машинки с указанием расположения основных запчастей и узлов.

Рассмотрим подробно, из каких этапов состоит разборка стиральной машины с вертикальной загрузкой.

Первым делом понадобится отключить устройство и от электрической энергии, от водопровода и от канализации

Постарайтесь не забыть об этом важном этапе проведения безопасных работ.

Начинать разборку своими руками надо с управляющей панели. При помощи отвертки максимально аккуратно надо поддеть верхнюю панель управления

Сделать это надо абсолютно со всех сторон агрегата. Подтяните деталь вверх, а потом в направлении задней стенки. После этого наклоните ее под углом, который покажется вам более удобным, чтобы вы могли беспрепятственно работать с имеющимися там проводками.

Рекомендуется запечатлеть на фото расположение всех проводов в устройстве. Благодаря этому вам будет гораздо легче собирать технику обратно, ведь вы будете точно знать, какой проводок куда надо вставлять. Некоторые мастера не делают фото, а записывают нужные отметки в блокнот или делают зарисовки. Каждый пользователь делает так, как ему удобнее. Если вы хорошо разбираетесь в устройстве своей машинки, то можно обойтись и без подсказок.

Скрутите провода и демонтируйте их. При этом не надо делать резких движений и рывков – будьте аккуратнее. На печатной плате находятся все составляющие, которые можно открутить для дальнейшего отсоединения крепежного модуля.

Чтобы снять боковые стенки вертикальной стиральной машинки, потребуется открутить все винтики, отклонить нижний край по направлению к себе и потянуть его вниз.

Далее можно переходить к фронтальной стенке устройства. Ее крепежи удастся снять только после демонтажа боковых деталей.

Именно поэтому желательно иметь при себе инструкцию, которая шла в комплекте с изделием.

С горизонтальной загрузкой

Наиболее популярными в наше время являются агрегаты, в которых предусмотрена горизонтальная загрузка белья для дальнейшей стирки. Эти устройства представлены в широчайшем ассортименте. Они различаются по многим параметрам: и по дизайну, и по габаритам, и по функционалу, и по качеству сборки. Многие бренды выпускают горизонтальные машинки. Разложим «по полочкам» процесс разборки подобной бытовой техники.

Первое действие, которым нельзя пренебрегать вне зависимости от модели стиральной машины – отключение ее от электрической сети, водопроводной и канализационной систем.

Если в этом есть необходимость, далее электрический мотор требуется открутить от бачка. Осуществляя разборку бака, вы рискуете столкнуться с тем, что в определенных моделях устройств он клееный. Подобную составную деталь требуется распиливать при помощи ножовки.

Разбирается подобная техника не так сложно, как может показаться малоопытному пользователю.

Как и в случае с вертикальными экземплярами, рекомендуется держать под рукой инструкцию по эксплуатации вашей модели.

Разобрав горизонтальную машину автомат, замените поврежденные или сильно изношенные детали. Хорошенько почистите все детали и участки, которые в этом нуждаются. Заменив сломанную деталь, не поленитесь осмотреть состояние остальных запчастей. Лучше привести их в порядок сейчас, когда агрегат находится в уже разобранном состоянии.

«Покопаемся» в сливном насосе

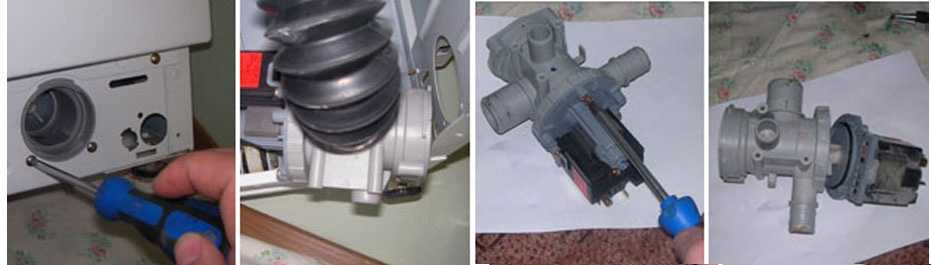

Без разборки помпу не починишь. Только проникнув под корпус, можно проверить, полностью ли прокручивается крыльчатка на валу, и насколько хорошо держат деталь фиксаторы. Особенно, если лопасти не вращаются при отсутствии видимых причин для остановки (когда мусора, грязи, волос, на насосе нет). Тогда проблема, препятствующая полноценному сливу, спрятана внутри устройства, и надо ее найти. Чтобы «открыть» помпу от стиралки LG, необходимо следовать следующему алгоритму:

• отсоединить деталь от улитки, сняв фиксирующие болты;
• надавить на корпус со стороны сливного клапана, а после потянуть на себя;
• слить оставшуюся в помпе жидкость;
• поддеть держатели-защелки с обоих краев корпуса;
• поднять помпу от катушки.

Реже, но встречаются «неразборные» типы насоса, которые, несмотря на свое наименование, вполне пригодны к ремонту. Необходимо только применить к механизму особый подход. Так, действуем так:

• Надеваем защитные перчатки.
• Отсоединяем насос вместе с крыльчаткой, оставив улитку и катушку на месте.
• Осматриваем деталь.
• Берем строительный фен и включаем режим с самым низкотемпературным прогревом.
• Направляем горячую струю воздуха на «хвостовик» – длинный наконечник с задней части корпуса.
• Спустя 2-5 минут поддеваем отверткой крестовину, доставая наружу. В «комплекте» с крестовиной идет и магнит, из-за которого механизм и становится «неразборным».

Как только крышка снята, устройство помпы полностью разобрано. Остается только отремонтировать деталь. Для этого чистим вынутые и оставшиеся детали от скопившегося мусора, снимаем магнит с вала и смазываем специальным составом все подшипники (и снятый, и находящийся внизу корпуса). После возвращаем насосу первоначальный вид. Чтобы крышка вновь плотно прилегала, необходимо нажимать на нее до характерного щелчка.

Если после проверки окажется, что починить насос не получится, придется менять неисправную деталь на новый аналог. Приобретаем помпу по серийному номеру устройства или стиральной машины и устанавливаем на место старой. Процесс подключения идентичен технике демонтажа, поэтому описывать его подробно нет смысла.

Разбор стиральной машины. Инструкция по шагам

Теперь агрегат отключается от всех коммуникаций (слив, подача воды и электропитание) и можно приступать к разборке:

1. Снимается верхняя панель. На задней панели, в верхней её части имеются два винта, фиксирующие крышку. После их откручивания, слегка надавив на крышку, можно легко её снять.
2. Нижняя панель. За ней находится фильтр слива и шланг для аварийного слива. Поэтому лёгкое снятие этой панели предусмотрено производителем. Держат панель три фиксатора. Надавив на панель по бокам и сверху, её можно отделить вручную (или поддеть отвёрткой). В новых моделях может быть добавлен один винт.
3. Вынимается бункер распределения моющих средств (внутри есть пластиковая кнопка, при нажатии на которую лоток легко выходит, нужно только потянуть на себя).
4. Верхняя панель управления. Под бункером для порошка находится первый из винтов, фиксирующих панель. Второй винт обычно располагается в противоположном конце панели, сверху. Крепёж убирается, панель тянется на себя и снимается. На обратной стороне панели размещён модуль электронного управления. Для удобства его можно перекинуть на верхнюю часть машинки.
5. Резиновый хомут. Иногда может потребоваться освободить переднюю стенку от резинового кольцевого хомута. На манжете нужно найти место, где соединяется хомут. Как правило, это маленькая пружина, которую нужно подоткнуть. Теперь можно оттянуть и стащить хомут по кругу. Манжета заправляется внутрь. Для снятия хомута могут пригодиться круглогубцы, плоскогубцы, или отвертка (смотря какой модели хомут).
6. Фронтальная панель. В нижней части лицевого элемента (там, где была нижняя панель), откручиваются четыре винта. 2 винта находятся в районе замка люка. Под верхней панелью управления – ещё 3 крепёжных элемента, открутив которые можно снимать фронтальную часть машинки. Она обычно держится на крючках, и чтобы снять панель, её нужно немного приподнять вверх. Чтобы полностью отделить деталь, нужно вынуть электроразъём из блокирующего устройства люка.
7. Задняя стенка. Крепление задней части корпуса – это ещё несколько винтов, открутив которые, можно получить доступ к обратной стороне прибора.

Разборка стиральной машины LG

Так производится снятие основных частей каркаса, открывающий доступ к внутренним деталям. Можно сказать, что это подготовительная операция, а дальнейшие действия будут зависеть от проведённого осмотра и выявленной неисправности.

Когда снимается верхняя панель, полностью убрать её не даёт множество проводов. В некоторых моделях предусмотрены сервисные крючки, куда можно закрепить узел на время ремонта.
А можно и отсоединить все провода, только предварительно стоит их пометить маркером, чтобы не перепутать.

Демонтаж тэна стиральной машины и его особенности

В случае, если вода не может нагреться во время работы стиралки, это, скорее всего, говорит о проблеме с тэном. И чтобы понять, в чем поломка и нужна ли замена, требуется его вытащить из машинки.

Так как тэн всегда расположен в воде, его местонахождение – нижняя часть барабана. Но стоит иметь в виду, что у разных моделей машин расположение этого нагревательного прибора тоже может быть разным.

Добраться до тэна можно такими способами:

• Через заднюю стенку;
• Через боковушки;
• Через лицевую стенку.

Если же крышка небольшая, то получить доступ к нагревательному элементу можно через лицевую панель, так как в этом случае он расположен перед баком. Как правило, так происходит у машинок фирм Бош, LG и Самсунг.

У некоторых моделей стиральных машин с фронтальной загрузкой доступ к тэну можно получить, открутив спереди пару винтиков на нижней панели. Если же требуется разобрать машину с вертикальной загрузкой, то чтобы увидеть тэн нужно снять любую из боковых панелей.

После того, как станет понятно, где находится тэн, можно приступить к его разборке:

• Отключить технику от сети;
• Если элемент расположен сзади, нужно в первую очередь отсоединить сливную трубу и подачу воды;
• Далее нужно слить воду из машины и снять заднюю крышку;
• Если тэн находится спереди, тогда снимается передняя панель;
• Когда тэн находится в непосредственной видимости нужно отсоединить клеммы, провода датчиков и заземление;
• После этого открутить гайку, которая держит элемент – ее нужно раскрутить почти до конца, а потом слегка вдавить шпильку внутрь, после чего докрутить гайку;
• После всех действий остается аккуратно расшатывая тэн достать его наружу.

Вот такими несложными действиями можно вытащить и заменить тэн в стиральной машине.

«Сердцем» любого механизма считается его мотор и если он барахлит, то бесперебойная работа прибора практически невозможна. Так же обстоит дело и со стиральными машинами. Двигатель отвечает за вращение барабана, функционирование полоскания и отжима. Снимается и разбирается он довольно просто и это не будет проблемой для тех, кто имеет минимальные познания в устройстве бытовой техники.

Двигатели у стиралок бывают двух видов:

• Коллекторные;
• Асинхронные с одной фазой.

Прежде чем приступить к разбору следует понять, какой именно тип присутствует в данной машине. Допустим, это коллектор. Чтобы его снять, нужно снять заднюю крышку и отсоединить ремни. После чего открутить удерживающие его болты.

Если мотор зажат баком, то последний нужно немного приподнять, что позволит с легкостью добраться до двигателя. Если же задняя крышка не позволяет добраться до мотора – можно снять одну из боковушек.

Типичные неисправности

Благодаря стиральной машине хозяйка может заметно сэкономить время и силы. Если вдруг она не работает, жизнь превращается в дискомфортную. Но не в каждом случае требуется разборка стиральной машины полностью. Некоторые поломки устраняются проще.

Есть неисправности, которые проявляются следующим образом:

• Не происходит нагрев воды. Чаще всего в такой неисправности виновен ТЭН. Гораздо реже причина – обрыв цепи питания. И совсем редко такое происходит из-за неисправных датчиков или сбоя в работе блока управления.
• Не происходит поступления воды. Чтобы вода поступала нормально, требуется нормальное давление. При его отсутствии – нет воды. Часто такое бывает при закрытом водопроводном кране, подключенном к машине. Если же с момента начала стирки прошло какое-то время, то это сигнализирует о забитом .
• Как только машина набрала воду – сразу же ее сливает. Такое может происходить из-за того, что устройство неправильно подключено к канализации. Самослив может проявляться не сразу, а только через некоторое время после начала эксплуатации. Еще одна причина заключается в серьезной внутренней поломке, из-за чего нарушается программное управление.
• Появление воды под машиной. Если перед этим стирались шторы – нет ничего страшного, просто в процессе образовалась пена в большом количестве, которая в итоге просочилась через техническое отверстие. Причиной также можно назвать плохую прокладку шланга, через который подводится вода. Для исчезновения проблемы достаточно ее заменить.
• Не сливается вода. Обычно достаточно прочистки фильтра сливного насоса. Если регулярно повторять эту процедуру – проблем не должно появляться.
• Стиралка при работе сильно шумит. Такой симптом говорит о неполадках в механизме. Возможно, в баке оказался посторонний предмет, или белье в барабане распределено неравномерно. Также возможна неправильная установка самой машины или неисправность подшипников.

Как разобрать стиральную машину Занусси (видео)

Разобрать стиральную машину в случае необходимости дело вполне реальное для человека, обладающего некоторыми познаниями в работе техники. Главное, выполнять всю работу аккуратно и соблюдать все предписанные меры безопасности. Иногда поломка не требует разбора всего агрегата полностью и можно ограничиться съемом какой-то одной части. В этом случае все сделать гораздо проще.

Внимание, только СЕГОДНЯ!

Недавно случился случай. Мне пришлось разбирать стиральную машинку автомат
. Раньше я никогда таким не занимался. Но вот тут просто выбора не было. Купили стиральную машинку
в подарок маме и хотели установить, до ее прихода.

Привезли домой, занесли, а она не входит в двери в ванную. Крутили и так и так, ни каким боком не лезет. И другу пришла идея, разобрать, занести и собрать. Конечно мы подумали, ведь машинка была новая, как-то боязно, но деваться не куда и пришлось нам приступить к разборке стиральной машины
.

Сначала я не думал, что буду писать об этом, но вдруг кому понадобиться для ремонта стиральной машинки
, а как ее разобрать, да еще и не поломать. Ведь я и сам не сразу ее разобрал, пришлось повозиться. Марка стиральной машинки — LG F-14A8TDS. Фотографии тоже представлю немного не под тем углом, ведь они сделаны шуточно в процессе разборки, но постараюсь подробно описать весь процесс разборки
.

И так, чтобы разобрать стиральную машинку LG
, вам понадобятся: крестовая отвертка, плоская отвертка и пассатижи. Не помешает иметь под рукой и помощника, но можно и разобрать ее одному.

Первым делом, необходимо снять верхнюю крышку машинки. Для этого, поверните задней частью к себе, и выкрутите два винта, слева и справа под крышкой.

Кликабельно

После этого, потяните крышку на себя, спереди она выйдет из пазов и вы сможете ее убрать. Теперь открутите еще два винта, которые станут видны после снятия крышки. Они крепят переднюю панель к корпусу
стиральной машинки
.

Кликабельно

Подойдите лицом к передней панели, вытащите лоток, куда засыпается порошок. Там вы увидите еще два винта, выкрутите. После этого, аккуратно снимаем переднюю панель, она еще кое где сидит на мелких защелках.

Приступим к снятию нижней панели. Она снимается гораздо легче. Откройте дверцу где расположен отстойник, внизу справа. Там выкрутите два винта и для того, чтобы снять панель, потяните ее немного вниз, она выйдет из пазов и легко снимется.

После снятия этих двух панелей, и дальнейшей разборки стиральной машинки
, нужно освободить барабан. Дело в том, что там стоит резиновое обрамление, которое сидит на корпусе передней панели и закреплена специальным круговым зажимом. Своеобразное кольцо с пружиной, для лучшего прилегания резинового обрамления
.

Кликабельно

После того, как вы освободили корпус стиральной машинки
, можно приступить к снятию средней панели, на которой расположена дверца машинки автомат, будьте аккуратны, ре повредите дверь, стекло же все-таки.

Панель с дверью, крепиться на четырех винтах, расположенных: два сверху, под снятой уже панелью и два снизу, тоже под панелью. Открутите их и потащите панель вверх, не сильно резко, но с усилием. Она сидит на особых защелках, они пластмассовые, будьте аккуратны.

Разборка стиральной машины своими руками

Когда происходит серьезная поломка в стиральной машине: будь то износ подшипников или же износ вала крестовины на баке, — то требуется разборка стиральной машины, что, конечно же, дело не простое. Для этого вы можете вызвать мастера либо самостоятельно заняться разборкой своей стиралки.

В данной инструкции вы узнаете, как разобрать стиральную машину Indesit, Samsung, LG, Bosh или аппарат другой марки, ведь они все схожи по конструкции и по принципу действия. В инструкции вы можете увидеть небольшие различия с вашей моделью, но они все довольно незначительны и не влияют на принцип самого процесса разборки. Ну что, давайте приступим к делу!

Для начала нам нужно подготовить весь необходимый инструмент, без которого работать попросту не возможно.

Пошаговое выполнение

Прежде чем приступить к работе, ознакомьтесь со схемой и порядком разборки стиральной машины LG.

Единственное отличие машин LG – наличие прямого привода, что нужно учитывать при демонтаже.

Разборка стиральной машины LG своими руками начинается со снятия панелей.

Используя крестовую отвертку, подойдите к задней панели и выкрутите сверху два самореза, которые удерживают верхнюю панель. Складывайте болты в одно место, чтобы они не потерялись. Теперь, сдвиньте крышку немного вперед, снимите с корпуса и отставьте в сторону.

В современных моделях стиралок ЭлДжи сзади находится сервисный люк. Он закрыт металлической крышкой, которая держится на болтах. Выкрутите болты по периметру люка, снимите и отставьте в сторону. Теперь у вас есть доступ к внутренним деталям СМ.

Панель управления

Чтобы снять панель, нужно вытащить лоток-дозатор для моющих средств. Потяните его на себя, нажимая на защелку в центре. Сразу за лотком вы увидите три винта. Открутите их, а также один винт с противоположной стороны крестовой отверткой.

Как снять переднюю крышку стиральной машины LG:

Противовесы утяжеляют бак, не позволяя ему биться о стенки во время вибрации. Сняв панель, вы увидите два противовеса вокруг люка СМА.

Чтобы их снять, открутите болты, используя головку торкс. Вы уже на пути к тому, чтобы полностью разобрать машинку-автомат LG. Также снимите верхний противовес.

Теперь нужно отсоединить все детали, которые расположены сверху бака.

Чтобы снять бункер лотка-дозатора, открутите саморезы сверху, отсоедините патрубок, идущий снизу. Отсоедините контакты входного клапана. Чтобы вытащить клапан, открутите два самореза сзади. Вытащите бункер вместе с клапаном.

Сначала нужно отсоединить сливной патрубок. С помощью пассатижей ослабьте металлический хомут патрубка и отсоедините его. Иногда эти хомуты закрепляются болтом, который нужно выкрутить.

Разожмите разъемы проводов, ведущих к нагревательному элементу. Сам ТЭН доставать необязательно. Перед тем, как разобрать стиралку LG, снимите двигатель:

• Снимите крышку мотора, выкрутив центральный винт.
• Вы увидите еще шесть креплений, расположенных на двигателе.
• Открутите все болты.

После того, как вы сняли мотор, бак сзади уже ничего не удерживает, кроме стоек.

Стойки СМ крепятся пластиковыми штоками. Возьмите головку размером 14 мм, поднесите ее к задней стороне стойки и наденьте на болт. Таким образом, вы обезвредите защелки, которые в противном случае не позволили бы достать шток.

Пассатижами ухватитесь за край штока, потяните на себя и достаньте.

Теперь рассмотрим, как снять барабан и бак в стиральной машине LG.

Бак остался висеть на крючках. Все что нужно – это снять его с крючков, немного приподняв вверх. Уложите его на ровную поверхность.

До полной разборки остается лишь достать барабан.

• Выкрутите болты, удерживающие две части бака по периметру.
• Уберите верхнюю половину в сторону.
• Переверните нижнюю часть. Слегка постучите молотком по втулке, чтобы барабан выпал из бака.

Самостоятельная разборка машины и подготовка к ремонту окончены.

Для тех, кто собирается выполнить работу своими руками, мы предлагаем дополнительную помощь — видео о том, как разобрать стиральную машину LG:

Замена подшипников в стиральной машине LG с прямым приводом. Замена подшипников стиральной машины LG с прямым приводом

В данной статье будет описан процесс замены подшипников бака стиральной машины LG с прямым приводом.

Прямой привод, или Direct Drive — относительно новая технология, которую использует корейская марка LG. Благодаря ей, стиральные машины работают тише, так как у них нет ремня, двигатель находится сзади бака стиральной машины, а не снизу, как на других марках.

Стиральная машина LG с прямым приводом. Двигатель крепится сзади.

Разбор стиральной машины

Для начала снимите заднюю стенку и верхнюю крышку. Верхняя крышка крепится на двух винтах сзади, открутив которые крышку нужно сдвинуть назад.

После вытащите лоток для порошка, снимите панель управления, она крепится на двух винтах, которые станет видно, когда Вы вытащите лоток и нескольких защелках сверху. Отсоедините провода питания панели управления.

В большинстве случаев провода питания можно подсоединить только одним образом, но на всякий случай лучше сфотографируйте или запишите расположения проводов.

Теперь можете снимать саму переднюю стенку, для этого:

• открутите два винта под панелью управления
• три или четыре винта снизу, под нижней панелью, которая отщелкивается
• снимите уплотнительное кольцо с манжеты барабана, это удобно делать плоской отверткой
• сдвиньте стенку вверх и потом на себя.

Внутри к передней стенке подходят провода питания блокировки люка, они тоже отсоединяются.

Теперь Ваша стиральная машина должна выглядеть примерно так:

Разобранная стиральная машина LG. Вид спереди

Снимите ротор, отсоедините провода питания статора

Отсоедините провода питания ТЭНа стиральной машины

ТЭН находится в нижней части бака

Снимите патрубки:

• патрубок бак-сливной насос находится внизу справа
• патрубок дозатор-бак находится наверху, под дозатором моющих средств

Снимите амортизаторы , они находятся слева и справа под баком

Снимите бак с пружин и вытаскивайте

Демонтаж и установка подшипников

Теперь необходимо открутить саморезы на баке, располовинить бак, вытащить сальник и выбить подшипники.

Очистите бак от накипи, место для новых подшипников тщательно прочистите. Резинку уплотнения между половинами бака желательно смазать силиконовым герметиком. Если резинка разъединена, то место ее соединения должно быть наверху.

Чтобы новые подшипники лучше садились, место для установки можно прогреть феном. Смажьте сальник специальной смазкой.

Сборка и проверка

Сборку бака и стиральной машины выполняйте в обратной последовательности. После сборки внимательно проверьте все соединения, особенно хомуты.
