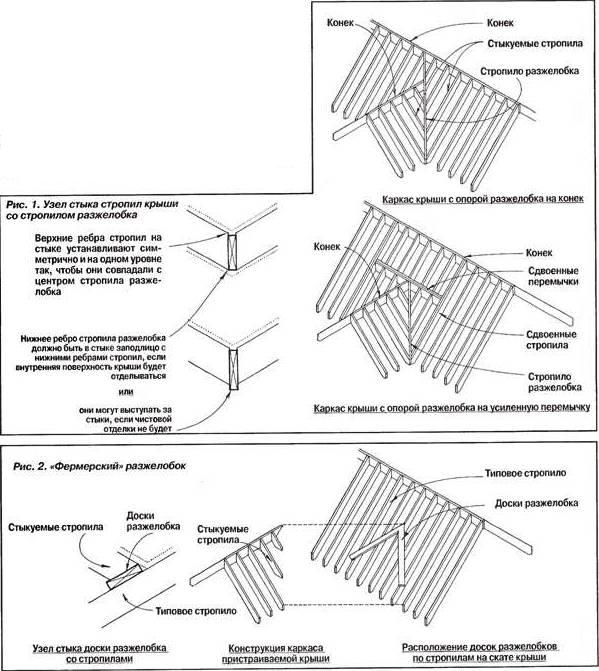

Устройство ендовы: схема стропильной системы, внутренняя ендова для профнастила, соединение крыши дома

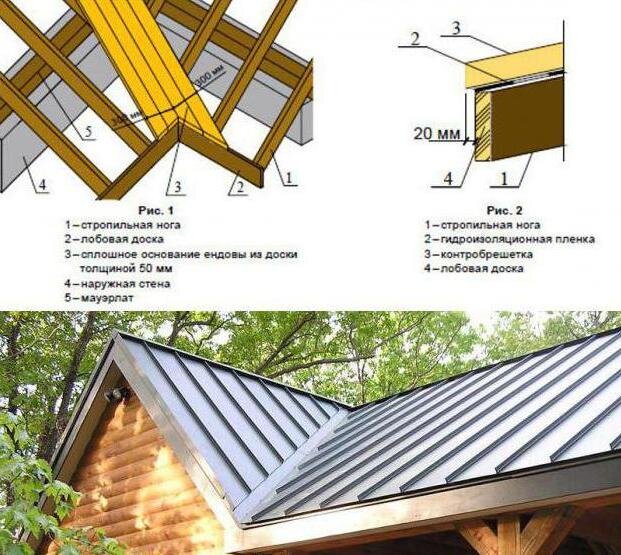

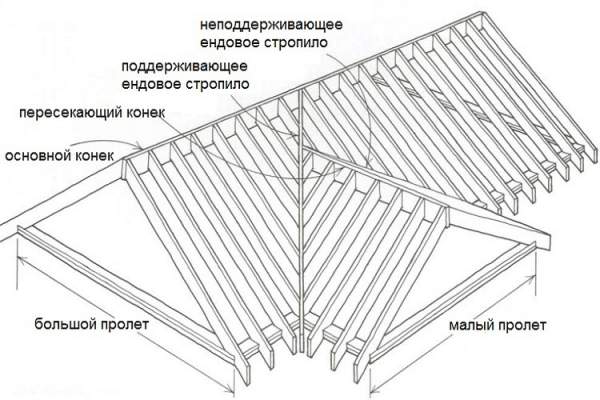

Устройство стропильной системы с ендовой

Учитывая повышенную нагрузку на кровлю в месте расположения ендовы, надежности стропильной системы на внутреннем стыке скатов нужно уделять особое внимание. Стропильная система крыши с ендовой достаточно сложная

Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками

Перед началом строительства многоскатной кровли с несколькими ендовами, нужно предварительно составить план стропильной системы. Чтобы понять, как правильно положить ендову нужно условно разбить дом на несколько прямоугольников. Самый большой из них считается основным, и к его стропильной системе будет присоединяться каркас крыши меньших прямоугольников.

В месте стыка основного помещения с пристройками и будут начинаться линии ендов. В точках опирания ендовых стропил монтируются дополнительные ригели, которые, в свою очередь, опираются на стойки или распорки. Приблизительно так же устанавливаются диагональные стропильные ноги вальмовой крыши. Наиболее сложным является устройство стропил ендовы мансардной крыши.

Стропила под ендову монтируются также, как и любые другие стропила скатной кровли. Главное, до того, как делать ендову, правильно соединить скаты и надежно скрепить их между собой.

Если для профнастила с небольшой выстой профиля на скатах кровли вполне достаточно выполнить обрешетку с шагом 300 мм, то обрешетка под ендову должна быть обязательно сплошной.

Техобслуживание и уход

Регулярный уход и проверки ендовы кровли — залог ее долговечности, а соответственно и вашего дома. Ниже я расскажу про базовые работы, которые стоит регулярно проводить:

Весной и осенью, после сезонных пиков осадков, тщательно проверяйте ендову. Удалите скопившийся мусор — листья, хвою, ветки. И внимательно осмотрите кровельное покрытие в зоне стыков — не должно быть вздутий, трещин, оголенного основания. Разумеется все погрешности стоит исправить немедленно.
Раз в несколько лет рекомендуется обновлять герметик в местах примыкания желоба к скатам кровли и боковым стенкам. Со временем герметик стареет, трескается, теряя свои свойства. Своевременная замена предотвратит непредвиденные протечки.
Также следите за состоянием самого желоба. Если он выполнен из оцинкованной стали или другого металла, на нем может появиться коррозия. Такие участки необходимо зачистить и обработать антикоррозионным составом.

Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
По линии разжелобка необходимо уложить уплотнитель;
Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
Закрытая. Встречается на стыке двух крутых уклонов;
Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
Фиксация желоба на стыке двух скатов гвоздями на профнастил;
Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал.

Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши.Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги. Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы

Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно

В соответствии с особенностями устройства различают следующие виды ендов:

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
- переплетённая конструкция ендовы вызывает сложность в монтаже;
- на установку такого разжелобка потребуется больше времени;
- на такой крыше будет скапливаться мусор;
- во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

  На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое?

Сделать ендову на крыше из профнастила можно так:

На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
По линии разжелобка необходимо уложить уплотнитель;
Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Разновидности разжелобков и их соединения

Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
Закрытая. Встречается на стыке двух крутых уклонов;
Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба

В особенности характерны такие ошибки:

Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
Фиксация желоба на стыке двух скатов гвоздями на профнастил;
Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
Плохая фиксация крепежных элементов.

Ендова кровли

Ендова кровли —конструктивный элемент кровли, устанавливаемый в нижней части сходов (скатов). Основной задачей ендовы является сбор и отвод осадков, сливающихся со скатов крыши в местах их смыкания (внутренних углах)

Это один из важнейших элементов которому необходимо уделить особое внимание

Так как планка кровельной ендовы переносит практически весь объем влаги скапливаемой на кровле, ее необходимо изготавливать из качественных материалов.

Давайте разберемся в основных видах ендов кровли, материала из которой ее изготавливают, рассмотрим некоторые узлы установки.

ВИДЫ ЕНДОВ КРЫШИ

Ендовые планки могут иметь различный вариант исполнения и формы, ее размер определяется по месту для решения тех или иных задач. Для их изготовления используется оцинкованная сталь с полимерным покрытием, которая качественным образом защищает готовые изделия от коррозии и физического повреждения. Толщина листа стали, применяемая для производства, определяется исходя из размеров планки и может варьироваться от 0,45 до 1,2 мм.

Различают два основных вида ендов, давайте рассмотрим их поподробней.

Ендова нижняя (внутренняя)

Данная планка устанавливается внутри скатов кровли, непосредственно под кровельный материал. Она принимает на себя и отводит основную массу влаги с крыши, обладает большим размером. На вид представляет собой уголок с двумя полочками и небольшими ушками. Внутренний угол планки определяется посредством замера угла, образованного скатами. Определение размера является важнейшим этапом подготовки, так как маленькие полки кровельной ендовы будут не способны перенести большой объем влаги.

Данный вариант исполнения представлен в ознакомительных целях. Размеры могут варьироваться в зависимости от потребностей Заказчика.

Ендова верхняя (внешняя)

Планка верхней ендовы устанавливается поверх кровельного материала во внутренних углах схождения скатов. В отличии от внутренней планки, внешняя ендова в основном принимает на себя роль нащельника, закрывая щель смыкания скатов. Ее в основном изготавливают в цвет материала кровли. Планка может изготавливается различных вариантов, ниже представлены стандартные решения.

Обращаем Ваше внимание что размеры планок указаны в ознакомительных целях. Производство возможно практически в любых размерах и по Вашим чертежам

УСТАНОВКА И УСТРОЙСТВО ЕНДОВЫ

Нижняя планка ендовы устанавливается до укладки материала кровли. Под планку укладывается гидроизолирующий материал, площадь покрытия по оси ендовы должна превышать планку на 10-15 см. То есть если желоб имеет размер 200 х 200 мм., то размер подушки гидроизоляции должен составлять 300 х 300 мм. Это позволит дополнительно защитить участок от попадания влаги. Далее необходимо уложить доски, предварительно пропитав их антисептическим средством, по оси сходов скатов. Эти доски будут выполнять роль подконструкции для установки планки.

После этого закрепляется нижняя ендова, непосредственно к доскам подконструкции. Крепление производится на самонарезающие винты снизу вверх, накладывая желоба один на один. Нахлест верхнего желоба на нижний не должен быть меньше 80 мм. Далее между планкой и кровельным материалом, прокладывается уплотнитель.

После установки нижней планки можно приступать к укладке кровельного материала. Завершающим этапом является установка верхней ендовы. Она служит дополнительной защитой от попадания осадков в виде снега, а также выполняет декоративные функции, закрывая щель между скатами кровли.

Ниже показан упрощенный вариант узла установки и устройства желобов.

Как сделать ендову своими руками: схема и фото

Оценивая внешний вид любого здания, глаза, как правило, в первую очередь останавливаются на крыше. Именно она придает строению характер и эмоцию. Однако, декоративная функция конструкции все же не является самой главной. Как не крути, а крыша – это защита внутренних помещений от внешних воздействий. И идеальным будет решение, когда архитектурное наполнение выполняется не в ущерб функциональности. Конечно же, имеют очень эффектный вид крышные конструкции со множеством примыканий и стилистических дополнений. Если в результате такого форматирования на примыкающих скатах образуется внутренний угол (ендова), то крыша называется ендовой. Именно устройство ендовы мы предлагаем обсудить прямо здесь и сейчас.

Как смонтировать ендову на кровлю из профнастила

Виды ендовы

Необходимо максимально внимательно смотреть на то, насколько надёжна стропильная система на внутреннем стыке. Её проект рекомендуется отдавать специалистам под разработку.

Для чего нужна ендова?

нижняя защищает стыки, не позволяя воде попадать под кровлю, и потому она включает в себя подгибы, защищающие от перелива воды;
верхняя фактически выполняет лишь декоративную функцию.

Расчет длины и ширины ендовы

Важно учесть, насколько большой угол ската крыши. Если он маленький, то лучше взять на вооружение увеличенную планку, то есть в два раза большую, чем обычно. Ширина каждой стороны её равна 300 мм.
Замеряется длина внутреннего стыка кровельных скатов и затем нижние планки ендовы подрезаются так, чтобы обеспечить перекрытие минимум 150 мм, а лучше 200 — чем меньше уклон, тем больше планки и сам нахлёст.
Деревянный настил под желобок делается из доски шириной как минимум 30 см от его оси, а толщина должна соответствовать толщине контробрешётки.
Ещё в ендове необходима гидроизоляционная лента шириною на 5-10 см больше нижней планки.

Ширина каждой стороны её равна 300 мм.
Замеряется длина внутреннего стыка кровельных скатов и затем нижние планки ендовы подрезаются так, чтобы обеспечить перекрытие минимум 150 мм, а лучше 200 — чем меньше уклон, тем больше планки и сам нахлёст.
Деревянный настил под желобок делается из доски шириной как минимум 30 см от его оси, а толщина должна соответствовать толщине контробрешётки.
Ещё в ендове необходима гидроизоляционная лента шириною на 5-10 см больше нижней планки.

Крепеж и инструменты для монтажа ендовы

верхняя и нижняя планки из оцинкованной стали;
антисептированная доска;
гидроизоляционная лента (лучше самоклеющийся фиксатор);
скобки или гвозди (2 ,8х25 мм) для прибивания желобка;
клей-герметик;
лист профнастила.

Инструкция по монтажу планки для ендовы

Обустраивается деревянный настил шириною как минимум 30 см от оси желобка и толщиною с контробрешётку. Деревянные бруски нужны для получения сплошной обрешётки, плюс здесь потом ещё до укладки ендовы необходимо проложить гироизоляционный слой.
До набивки обрешётки укладывается желобок. Устанавливается он на настил, а затем к последнему прибивается его край.
Боковые кромки желобка отгибаются под углом в 90° и профилируются по бруску.
Желобок сгибается на угол чуть больше угла всей ендовы (сделать это можно без дополнительных инструментов).
Желобок начинают укладывать по направлению сверху вниз так, чтобы каждая верхняя планка перекрывала свою предыдущую нижнюю. В данном случае профлисты заводят вовнутрь ендовы, но не доходя до ее оси приблизительно на 50 мм.
Когда на настиле либо другой выбранной поверхности уже полностью уложен желобок, то следует обрезать его, как вам нужно, но в любом случае, необходимо всё же отступить по три-четыре сантиметра для водосточного желоба

Плюс, важно обеспечить напуск свеса на желобок от края. Он может быть равен 8-10 сантиметрам — именно столько необходимо для надёжности закреплённых краев. А вот отбортовку теперь загибают внутрь полностью.
Желобок фиксируется к настилу при помощи гвоздей/скоб и при наличии отступа в 2 см от кромки

Чтобы в дальнейшем не происходило лишних смещений, желобок прибивают, и следующий нахлест составляет минимум 10 см. Следует при этом совместить поперечные ребра, чтобы обеспечить необходимое герметичное строение.
Защитная полоса приклеивается к краю желобка — она пропитана влаготталкивающим средством, благодаря которому можно с лёгкостью предупредить попадание лишнего мусора на кровельное покрытие.

А вот отбортовку теперь загибают внутрь полностью.
Желобок фиксируется к настилу при помощи гвоздей/скоб и при наличии отступа в 2 см от кромки. Чтобы в дальнейшем не происходило лишних смещений, желобок прибивают, и следующий нахлест составляет минимум 10 см. Следует при этом совместить поперечные ребра, чтобы обеспечить необходимое герметичное строение.
Защитная полоса приклеивается к краю желобка — она пропитана влаготталкивающим средством, благодаря которому можно с лёгкостью предупредить попадание лишнего мусора на кровельное покрытие.

Когда листы покрытия установлены, берут уже верхнюю планку, просто необходимую для эстетичности. А ещё, именно эта деталь закрывает края листов там, где они подрезаны и наиболее уязвимы. Здесь не подойдёт сквозное подкрепление, но можно закрепить верхнюю планку на кровле при помощи заклепок.
