Особенности эксплуатации чешских газовых котлов отопления виадрус

Преимущества котла «Viadrus» U22 C/D

В предыдущем разделе мы рассмотрели устройство котла «Виадрус». Теперь давайте узнаем какие достоинства имеет данная конструкция. Основные его преимущества в следующем:

Применение в конструкции твердотопливного котла особого чугуна, позволяет добиться высоких сроков службы изделия. Сплав тестировался и улучшался годами и на выходе получился высокотехнологичный материал, способный выдерживать различного рода нагрузки в течении долгих лет.
Большое количество типоразмеров разных мощностей, позволяющих использовать котел «Viadrus» как в небольших дачных домах, так и в частных коттеджах большой площади. Это стало возможным, благодаря использованию секционного теплообменника.
При работе на угле достигается коэффициент полезного действия в 80%, при работе на дровах нормальным значением считается 75%.
В котле можно сжигать твердое топливо с влажностью до 25%. При этом КПД не будет существенно падать, что обычно наблюдается в других моделях твердотопливных котлов.
Котел «Viadrus» способен автоматически поддерживать нужную температуру теплоносителя. Это достигается ручными регулировками и механическим регулятором тяги. Данный процесс не требует наличия электропитания.
Напольный котел «Виадрус» можно использовать как в схеме обвязки с естественной, так и в схеме с принудительной циркуляцией теплоносителя. Это дает возможность использовать его в любой отопительной системе.
Универсальность

При установке дополнительного оборудования возможна работа на жидком топливе, на газу или на пеллетах. По сути это универсальное устройство, подобное .

Как видите у котла «Виадрус» достаточно плюсов, но все они сойдут на нет если котел неправильно установить и эксплуатировать.

Твердотопливные котлы Viadrus (Виадрус) из Чехии: особенности, модели

Виадрус является чешской компанией, которая более 120 лет занимается производством и выпуском отопительного оборудования. Изначально фирма вышла на рынок с чугунными радиаторами, они же и до настоящего времени не теряют своей популярности. Сегодня главное направление производства Viadrus – различные чугунные котлы.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Ассортимент включает твердотопливные котлы из чугуна, и прямого горения, а также газовые модели, работающие на пеллетных гранулах. Отличительная особенность всех отопительных котлов Виадрус – это секционное наращивание мощности. Конструкция оборудования любого типа состоит из нескольких секций из чугуна, что между собой соединяются особыми ниппелями с болтами. Как следствие, наращивается топочное пространство, размер зольной камеры, теплообменника, увеличивается общая мощность устройства.

Viadrus твердотопливные котлы

Отличие котлов Viadrus

Современные твердотопливные котлы Viadrus являются востребованными устройствами отопления. Для их монтажа не нужны согласия от определённых служб. Как и в случае других агрегатов на твёрдом топливе, для того, чтобы установить котёл этой марки, потребуется обустройство котельной и помещения для хранения топлива.

Главные преимущества чешских котлов следующие:

Высокая эффективность.
Очень простое обслуживание.
Долгий срок эксплуатации.

Чтобы обеспечить стабильную работу устройства в течение многих лет, требуется два раза в неделю чистить топочную камеру от золы и сажи и осуществлять полное техобслуживание в начале и конце сезона отопления.

Твердотопливный котел Viadrus Hercules U22 характеристики

Если говорить о котлах Виадрус Геркулес, то в них также можно сжигать щепу, картон, тарную дощечку, стружку и брикеты. Сжигать опил в этих котлах не получится, быстро образующаяся корка не дает опилу гореть, ведь здесь нет принудительного наддува для сжигания мелкого древесного топлива.

Модификация Viadrus Hercules D отличается от Viadrus Hercules C тем, что у D большая топка и большая загрузочная дверца, которая позволяет закладывать довольно большие поленья. Соответственно, модификация D предназначена для топки дровами, а модификация C – для кокса и угля.

Еще один интересный момент связан с конструкцией удаления дымовых газов. Этот котел очень нетребователен к тяге, некоторые владельцы умудряются эксплуатировать свой теплогенератор с дымоходом высотой в 4 метра, хотя минимальная высота котла, рекомендуемая производителем, от 6 метров.

Считается, что этот котел легко переводится на газ либо солярку, стоит только установить соответствующую горелку. Однако стоит подумать, насколько вам необходима такая замена. И не стоит ли повесить отдельный газовый настенник, а Виадрус оставить как резервный котел в системе отопления на случай отключения газа в магистрали.

Про котел на дровах Viadrus Hercules U22 отзыв оставил житель Брянской области:

Есть также еще отзывы про твердотопливный котел Виадрус Геркулес:

Особенности конструкции котла VIADRUS U 22 C

Котел собирается из чугунных секций, скрепляемых на ниппели и анкерные болты с опрессовкой мест сопряжения. Топку котла, водяную рубашку и конвекционную камеру образуют именно секции, а точнее перфорация в них.
Передняя секция оснащена дверцами для камеры загрузки топлива и зольника. Причем в нижней заслонке (дверце) имеются штатные крепления для монтажа напорной горелки, работающей на газе или жидком топливе.

В заднюю секцию впрессованы отводы для разводки системы отопления и патрубок дымохода. Напорный патрубок рубашки вмонтирован ближе к крышке котла, а обратный отвод – практически у самого дна.
Общее число секций в средней части котла колеблется в пределах от 2-4 до 8-10 штук. Причем топку котла образуют именно эти секции.

Камера сгорания котла (топка) дооборудована особыми разделительными перегородками, рассекающими поток газообразных продуктов горения и возвращающие часть «выхлопных газов» обратно. Подобная схема ускоряет процесс прогрева теплоносителя в рубашке котла. Причем такие перегородки встроены только в задние секции средней части котла. Передние секции, образующие топку лишены таких перегородок, что облегчает процесс загрузки топлива.
Регулировка процесса горения осуществляется с помощью дроссельной заслонки в патрубке дымохода и приточного клапана в дверце зольника, пропускная способность которого регулируется термостатом.
В крышку котла врезаны патрубки для монтажа термометра, термостата или единого узла – термомонометра.
Люк для чистки канала, отводящего газообразные продукты горения, вмонтирован в дымоходный патрубок.
С внешней стороны чугунные секции покрыты стойким к огню утеплителем – минеральной ватой. Секции и утеплитель упакованы в стальной кожух, покрытый термостойкой краской.

Характеристики котла VIADRUS U 22 C

Число секций в наборном корпусе котла – 2-10 штук для формирования средней части, одна передняя и одна задняя секция.
Тепловая мощность – от 12 до 58 кВт, в зависимости от количества секций в средней части наборного корпуса котла.
Габариты котла: фиксированная высота и ширина – 1100х550 миллиметров, изменяемая длина – от 590 до 1360 миллиметров, в зависимости от числа секций в средней части.
Объем теплообменника – от 21 до 64 литров.
Температура теплоносителя – 60-90 градусов Цельсия.
Влажность топлива (древесины, щепы, торфяных брикетов) – до 25 процентов.
КПД котла: 71-78 процентов на дровах и до 80 процентов на каменном угле или коксе.
Стоимость котла – 700-1200 долларов США, в зависимости от числа наборных секций средней части корпуса.

Конкурентные преимущества котла VIADRUS U 22 C

Твердотопливные котлы Viadrus (Виадрус) из Чехии: особенности, модели

Viadrus твердотопливные котлы

Выбор редакции

Предполагаете топить дровами или твердотопливный котел – лишь запасной вариант на случай ядерной зимы? Советуем присмотреться к чугунному агрегату Viadrus Hercules U22D 4 за 54 тыс. руб. Тяжелый, но после установки он вас не разочарует! Нужен настоящий угольный твердотопливник, простой и неприхотливый? Как насчет Bosch Solid 2000 B SFU 20 за 60 тыс. руб.? Хорошо держит тепло и не требует постоянного подкладывания топлива в топку. Если же необходим действительно универсальный агрегат, который выдаст необходимые киловатты на любом топливе, то стоит поднакопить на Kiturami KF-35 за 108 тыс. руб. Этот стальной зверь отличается завидным КПД, а наличие корейской автоматики позволит вам тратить меньше усилий на его обслуживание.

Котел на дровах и угле Viadrus Hercules U22 плюсы и минусы

Основных плюсов у котла Виадрус Геркулес три:

Во-первых, это хороший теплообменник из качественного чугуна, что позволяет говорить об общей долговечности котла.
Во-вторых, это весьма приемлемая цена на котлы от европейского производителя. Например, котел Viadrus Hercules U22 D-4 (четыре секции, мощность 23 квт, топливо дрова) стоит от 36000 до 42000 рублей у разных дилеров. Если угадать время и попасть под дилерские акции, то можно купить котел еще дешевле.
В-третьих, у котла Viadrus Hercules U22 довольно точная регулировка процесса горения что на дровах, что на угле. То есть, можно быть уверенным, что ваша система не закипит, что автоматика котла сможет вовремя пригасить пламя в топке.

Минусов у котла Виадрус Геркулес Ю22 не много.

Во-первых, довольно странные рекомендуемые диаметры дымоходов у моделей – 156, 175 мм. Нестандартные трубы или переходники удорожают монтаж котла и дымохода.
Во-вторых, у моделей до 5 секций включительно очень маленькая глубина топки. То есть, только у D-6 (мощность 33/35 квт) длина полена может быть 45 см. Это стандартная длина, которую пилят в России и продают на любом углу с грузовиков.

А для моделей с 4 и 5 секциями длина полена составляет смешные 27 и 35 см. То есть, котел, который обогревает дом в 200-300 кв.м. нужно топить такими смешными чурбачками, подпиливая стандартные дрова.

Для тех хозяев, что решили отапливать свой дом твердым топливом, предназначен этот материал. Не сразу удается разобраться, каким топливом отапливать…

Котлы ZOTA производятся на Красноярском заводе отопительной техники и автоматики. Завод специализируется на производстве твердотопливных и электрических котлов отопления….

В районах с отсутствующим газоснабжением нередко наиболее выгодным вариантом отопления становится использование котла, работающего на твердом топливе. Чтобы обеспечить комфортный микроклимат в доме, многие владельцы недвижимости выбирают твердотопливный котел Viadrus. Топливное оборудование этой марки пользуется устойчивым спросом у потребителей.

высокая эффективность;
максимально простое обслуживание;
долгий срок службы.

Принцип работы

Работает топливный котел на твердом топливе – дровах, коксе или угле.

В топочную камеру агрегата загружается выбранный вид топлива (брикеты, уголь, поленья), после чего крышка топки закрывается герметически. Это позволяет минимизировать теплопотери и повысить эффективность работы котла.

Эксплуатация котлов

Хозяева ценят топливное оборудование Viadrus за простоту эксплуатации. Однако прежде чем начинать работать с агрегатом, стоит внимательно изучить инструкцию.

Правила эксплуатации

Чтобы запустить котел, необходимо:

снять показания с термоманометра чтобы убедиться, что теплоносителя в системе достаточно;
открыть задвижки, установленные на трубах системы;
убедиться, что дымовые каналы, а также решетка и зольник чистые. При обнаружении налета сажи, почистить их;

разложить поленья на решетке;
открыть заслонку, закрыть загрузочные дверцы;
через дверцу топки поджечь топливо;
закрыть дверцу топочной камеры и открыть глушитель для обеспечения поступления воздуха;
на разогревшиеся поленья засыпать основное топливо, распределяя его равномерно;
когда огонь станет темно-красным при помощи ключа открыть заслонки на загрузочных дверцах;

после приобретения пламенем желтого цвета, заслонки на дверцах закрыть;
после того как теплоноситель достигнет заданной температуры, следует сократить объем поступающего воздуха. Используя глушитель, следует отрегулировать поступление воздуха, чтобы котел работал в заданном режиме;
закладка дополнительных порций топлива происходит по мере необходимости, интервал между закладками зависит от типа топлива и интенсивности горения.

Ночной и дневной режим работы

Чтобы перейти на ночной режим эксплуатации отопительного агрегата необходимо:

очистить решетку;
произвести закладку топлива и дождаться его разогрева;
поворачивая дымовую заслонку, снизить мощность котла.

Утром необходимо открыть заслонку и отверстия на дверцах, после чего инструментом прошуровать решетку через открытые зольные дверцы. Закончив работу, зольные дверцы обязательно закрыть.

Два три раза в неделю нужно будет очищать зольник, для его извлечения необходимо использовать термозащитные рукавицы.

Напольные атмосферные котлы

Энергонезависимые бытовые напольные газовые котлы Viadrus имеют простую конструкцию, направленную на достижение максимальной производительности и увеличение срока эксплуатации. В базовую комплектацию входит:

Атмосферная газовая горелка — имеет простой принцип работы. Забор воздуха для горения газа осуществляется с помощью естественной циркуляции воздушных масс в помещении. Производительный котел расходует большое количество кислорода, поэтому время от времени необходимо проветривать помещение.

Теплообменник — для производства традиционно используются чугунные секции. Даже при низком давлении газа, чугунная конструкция позволяет увеличить КПД до 93%. Еще одним весомым преимуществом секционного чугунного теплообменника является снижение интенсивности образования конденсата и как следствие уменьшение вероятности появления низкотемпературной коррозии.

Автоматика котлов Viadrus — регулировка режимов осуществляется с помощью механического контроллера.

Скачать: Viadrus G42 ECO — монтаж и эксплуатация.pdfСкачать: Viadrus G50 — техническая документация.pdfСкачать: Viadrus G90 — руководство пользователя.pdfСкачать: Viadrus G700 — установка и обслуживание.pdf

Энергонезависимый стационарный напольный газовый отопительный котел Viadrus полностью адаптирован к отечественным условиям и может стабильно работать даже при низком давлении газа.

Условия правильного монтажа и эксплуатации

Установка котлов Виадрус должна осуществляться представителями компании. После подключения системы отопления и ГВС осуществляются пуско-наладочные работы, по результатам которых модель ставят на гарантию.

Заявленных производителем характеристик котлов Viadrus возможно достичь только при условии соблюдения правил эксплуатации:

Для навесных конденсационных котлов требуется подключение к линии напряжения. Обязательно устанавливается ИБП и генератор. Производитель указывает на право отказать в гарантийном обслуживании при отсутствии этих устройств.

На подачу воды для ГВС и подпитки системы отопления устанавливаются фильтры грубой очистки.

Коаксиальный дымоход собирается по правилам СНиП.

Для получения разрешения на установку газового отопительного оборудования потребуется зарегистрировать котел в Газовой службе. В некоторых регионах РФ для этого необходимо получить разрешение Ростехнадзора. Хотя это является рекомендуемой мерой, часто без нее получение проекта может отсрочиться на неопределенное время.

Почему стоит выбрать котёл марки Виадрус

Чешская компания Виадрус изготавливает по-настоящему качественную технику. Чугунные теплообменники собираются вручную. Обязательно проходит тестирование собранного агрегата на работоспособность и соответствие требуемым нормам. В результате полного контроля процесса сборки получается качественное отопительное оборудование, способное проработать свыше 25 лет. Экологичный расход газа увеличивает окупаемость котла.

Приобрести продукцию компании Виадрус стоит тем, кто, прежде всего, ценит надежность и долговечность. Котлы не могут похвастаться функциональностью, но в отношении производительности им практически нет аналогов даже среди европейских производителей.

Котлы с автоматической загрузкой топлива

Для того чтобы реже досыпать топливо рядом с котлом устанавливается бункер, из которого топливо автоматически подается в топку при помощи шнека. Бункер может располагаться слева или справа, есть два размера. При покупке котла с автоматической подачей топлива стоит учесть, что к топливу предъявляются достаточно жесткие требования и относительно влажности, и относительно размеров, и зольности. Точно они указаны в паспорте, но точно должны иметь определенные размеры и влажность не более 15% для угля и 20% для дров.

Твердотопливный котел

Твердотопливный котел с автоматизированной подачей топлива Viadrus Hercules DUO

Котел с автоматизированной подачей топлива Hercules DUO работает с каменным или бурым углем и пеллетами. Сжигание происходит с помощью ретортной горелки, сзади установлен управляемый вентилятор, подающий воздух для горения.

Рекомендованное топливо:

Размеры: уголь фракции «мелкий» — диаметр до 25мм, пеллеты диаметром 6-8мм. О размерах, фракциях и марках угля написано тут.
Влажность: каменный уголь и пеллеты – 12%, бурый уголь – 20%.
Содержание летучих веществ: 28-40%.
Низкая спекаемость.
Зольность пеллет – 1,5%.

Пеллетные котлы Hercules ECO и Woodpell

Для нормальной работы агрегата требуются пеллеты диаметром 6-10мм, влажностью до 12% и зольностью до 1,5%. Минимальная мощность ECO – 24кВт, Woodpell – 16кВт.

Чтобы прочитать о пеллетах, их видах и характеристиках перейдите по этой ссылке.

Наращивание производительности происходит путем увеличения секций (до 10шт). Бункер для топлива – любого типа и размера (не обязательно фабричный, прекрасно подойдет и самодельный). Управляет работой автоматика, но есть возможность перевода в ручной режим.

В котлах ECO теплообменник отделен о зольника керамическими плитами, которые регулируют горение, а также выполняют роль катализатора, увеличивая КПД котла (83-84%). В дымогарные трубы вставляются турбулизаторы, которые снижают температуру дыма на выходе котла, способствуют тем самым более полной передаче тепла в контур отопления. Шнековое устройство подачи топлива подсоединяется к лючкам, расположенным на задней панели. Теплообменник – чугунный. Срок его эксплуатации – 5 лет.

В котле Woodpell установлен теплообменник, разработанный на основе давно проверенной конструкции, используемой в Hercules U22. Управление работой – автоматическое, температура контролируется при помощи термостата, расположенного в помещении. В комплектацию входит защита от перегрева теплоносителя, которая при достижении теплоносителем 95оС отключает горелку. Есть возможность программирования работы котла по дням с установкой температуры в каждый промежуток времени (от 5оС до 30оС с шагом 0,5оС). Встроенная защита системы от замерзания (при снижении температуры в системе ниже 5оС автоматически включается ее подогрев).

Процесс сборки и монтажа котла Viadrus U22 одним из представителей сервисной службы кампании заснят на видео.

https://youtube.com/watch?v=J93b_qLveNQ

Особенности модели и ее основные характеристики

«Viadrus» U22 C/D это отопительный котел который способен работать на различных видах твердого топлива таких как: уголь, дрова, топливные брикеты, пеллеты. Различия между моделями с индексами C и D в том, что модель с индексом D имеет более широкий створ дверцы загрузочной камеры, что позволяет использовать более толстые поленья при топке дровами.

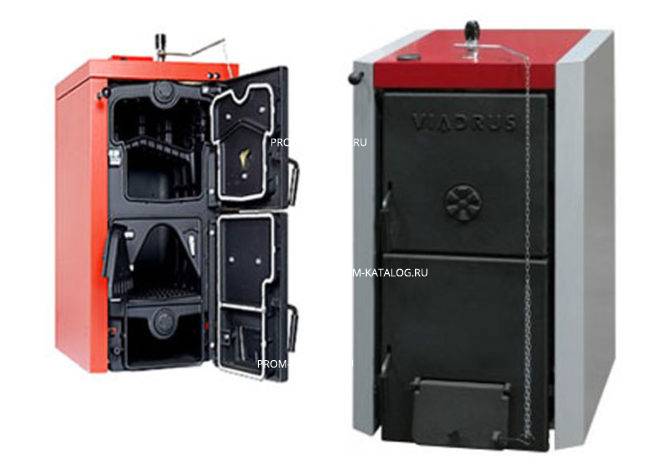

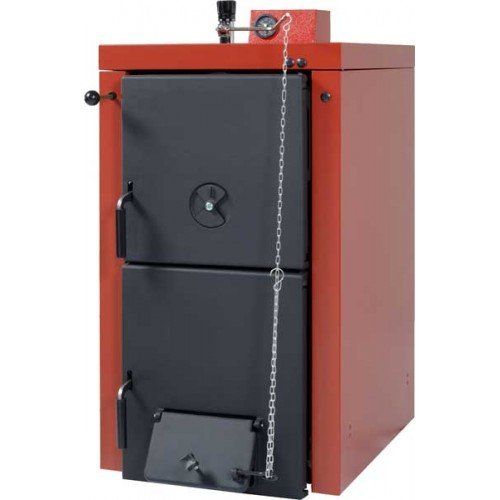

Фото 1: Устройство чешского твердотопливного котла «Viadrus» U22 C/D

Основу конструкции составляет чугунный секционный теплообменник. Помимо передней и задней секций, в твердотопливных котлах различных типоразмеров присутствует несколько внутренних секций. Чем их больше, тем больше мощность модели. Всего выпускается 9 типоразмеров серии C, и 7 типоразмеров серии D.

Соединенные между собой секции теплообменника представляют собой единый объем заполняемый теплоносителем. Внутреннее пространство выполняет функции топки и камеры зольника. Задняя секция оборудована выходом дымохода и имеет в верхней части патрубок подающей линии, а в нижней части патрубок обратной линии. На переднюю секцию монтируются дверцы камеры загрузки и зольника. В зависимости от типоразмера котла отопления «Виадрус», некоторые внутренние секции могут иметь отличную от других конструкцию, для повышения эффективности сжигания топлива.

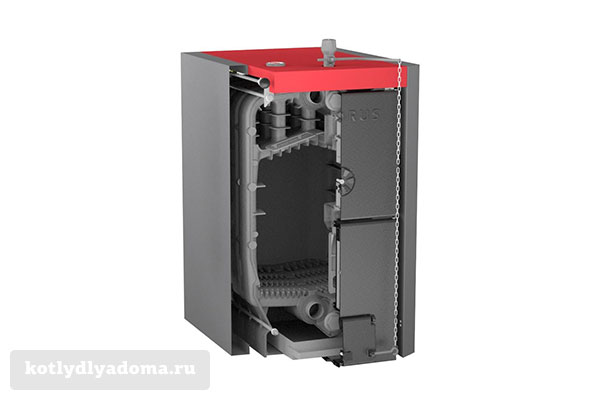

Фото 2: Внутреннее устройство чугунного котла «Виадрус» U22 C/D

Для удобства регулировки открытия заслонки дымовой трубы, ручка управления вынесена на переднюю панель. Там же расположены и два канала подачи воздуха в котел. Первая – это заслонка на дверце зольника. Величина ее открытия, а следовательно и объем воздуха подаваемого в камеру сгорания из под колосника, регулируется либо автоматическим регулятором тяги, либо вручную с помощью винта. На дверце камеры загрузки также расположено отверстие для подачи воздуха прямиком в топку котла. Величина его открытия регулируется вручную.

Для визуального контроля за температурой и давлением теплоносителя в отопительной системе, на верхней крышке водогрейного котла расположен термоманометр. Его датчик погружен в заднюю секцию, а сам прибор выведен в коробку управления.

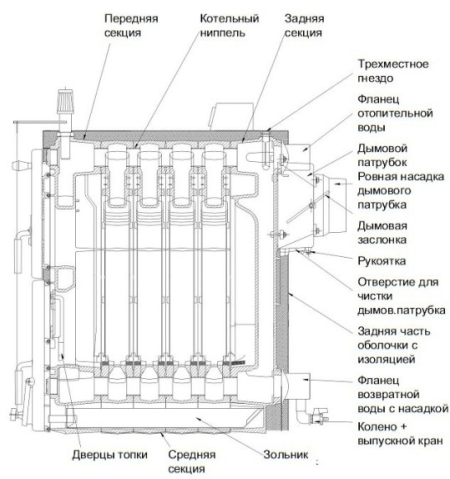

Фото 3: Конструкция теплообменника водогрейного котла «Viadrus» U22 C/D

Корпус ТТ котла покрыт особым типом изоляции, позволяющим снизить теплопотери, тем самым повысив эффективность работы устройства отопления. Поверх изоляции на корпус нанесена износостойкая и жаропрочная краска.

Обратимся к основным техническим характеристиками модели «Viadrus» U22 C:

Количество секций	2	3	4	5	6	7	8	9	10
Мощность (уголь), кВт	11,7	17,7	23,3	29,1	34,9	40,7	46,5	52,3	58,1
Площадь отопления, м²	120	180	230	290	350	410	460	520	580
Расход топлива, кг/ч	1,9	2,9	3,8	4,7	5,7	6,6	7,5	8,5	9,4
КПД, %	75-80
Диаметр дымохода, мм	156	176
Цена, руб	49 200	52 000	55 900	60 150	64 550	71 800	76 250	81 200	89 850

Ниже в таблице основные параметры котла на дровах «Viadrus» U22 D:

Количество секций	4	5	6	7	8	9	10
Мощность (дрова), кВт	22,5	27,5	33	38,5	44	49,5	53,5
Площадь отопления, м²	220	270	330	380	440	490	530
Расход топлива, кг/ч	6,4	8,0	9,6	11,2	12,8	14,4	15,7
КПД, %	75
Диаметр дымохода, мм	156	176
Цена, руб	64 100	70 450	76 800	83 300	90 100	96 750	103 250

Использование секционных теплообменников – отличительная черта приборов отопления из бывшей Чехословакии. В нашем недавнем обзоре мы уже рассматривали чугунный твердотопливный котел «Бобер» от Protherm из Словакии, который имеет похожую конструкцию.

Buderus Logano S131-22 H

Немецкий стальной котел Logano S131-22 H, выпускаемый под торговой маркой Buderus – простой в устройстве и обслуживании агрегат, способный сжигать древесину и уголь. Энергонезависимый, рассчитан на отопление помещений площадью до 200 м². Подходит для открытой и закрытой систем отопления. Увеличенный до 38 л объем топки обеспечивает длительное горение на одной загрузке – до 8 часов. За счет фронтальной загрузки, съемным верхней крышке и заслонкам, изделие просто эксплуатировать и обслуживать. Инженеры сделали ставку на то, чтобы чистка удаленных узлов была удобной: многие из них можно обслуживать даже во время работы котла. Двери имеют перенавешиваемые петли, поэтому оборудование легко подстраивается к условиям эксплуатации. Открывая дверцу работающего котла, дым удаляется из камеры сгорания – пользователь не рискует погрузиться в дымовую завесу. Расположенная наверху ручка делает удобным контроль над положением заслонки при розжиге. В устройстве установлены колосниковые решетки с выпуклыми ребрами для лучшей подачи воздуха, предусмотрены многочисленные отверстия в решетках. Их две, они съемные и взаимозаменяемые. При необходимости их можно быстро выдвинуть крюком. Для сбора золы предусмотрен зольный ящик на всю ширину корпуса.

Основные технические характеристики Buderus Logano S131-22 H
Характеристики	Значения
Номинальная мощность, кВт	22
Отапливаемая площадь, м²	200
КПД, %	82
Топливо	древесина 100х330 мм, уголь 20-40 мм, кокс
Материал теплообменника	сталь 5 мм
Количество контуров	1
Камера сгорания	открытая
Диаметр дымохода, мм	150
Размеры, мм	966x536x838
Масса, кг	130
Родина бренда / Производство	Германия / Германия
Цена, руб.	77 800
